形位公差(U型公差解释在63页)精品PPT课件
3.按检测关系/在形位公差中所处的地位分类
被测 要素ຫໍສະໝຸດ 0.05 A基准 要素
A
第三章 形状和位置公差
4.按功能关系分类
(1）单一要素
仅对其本身给出形状公差要求的要素。
(2）关联要素
对其他要素有功能关系的要素， 即规定位置公差的要素
。 关联要素
0.03 A
单一要素
0.02 A
第三章 形状和位置公差
3.1.2 形位公差的特征项目和符号
按形位公差国家标准的规定，在图样上标注形 位公差时，应采用代号标注。无法采用代号标注 时，允许在技术条件中用文字加以说明。形位公 差项目的符号、框格、指引线、公差数值、基准 符号以及其他有关符号构成了形位公差的代号。
第三章 形状和位置公差
3.1.3 形位公差的标注
注出形位公差在图样上的用形位公差框格、框格指引线和基 准符号表示：
第三章 形状和位置公差
3.1.1 零件的几何要素及分类
形位公差的研究对象就是构成零件几何特征的点、线 、面，统称为几何要素，简称要素。如图3-3所示的零件 ，可以分解成球面、球心、中心线、圆锥面、端平面、圆 柱面、圆锥顶点(锥顶)、素线、轴线等要素。
第三章 形状和位置公差 3.1.1 零件的几何要素及分类
0.004
0.05 A
A
ø40j6
ø
ø
第三章 形状和位置公差
1）形位公差框格
规则１：水平放置 从左到右 项目符号 公差值 基准符号 其他附加符号 规则２：竖直放置 从下到上项目符号 公差值 基准符号 其他附加符号
形状公差框----两格， 位置公差框----三～五格
0.01
0.03 A
sØ0.1 A M B
形位公差标注PPT课件
IT = a . i(f(D,d)) ③尺寸分段：
为简化，将﹤500mm的尺寸分为13段，如：3～6， 6～10……
标准公差数值表查表练习
基本尺寸（mm) 6 8 18
公差等级 IT8 IT8 IT8
公差数值 ？ ？ ？
查表练习
基本尺寸（mm) 400 150 50
公差数值 25 25 25
⑹对于配合表面，其尺寸公差、形状公差、 表面粗糙度应当协调，一般情况下有一定的 对应关系。推荐如下：
设尺寸公差代号为IT；形状公差代号为T；表面 粗糙度代号为Ra、Rz
若 T= 0.6IT 则 Ra≤0.05IT
Rz
T= 0.4IT
Ra≤0.025IT
Rz
T= 0.25IT Ra≤0.012lT
基 本术语
实际轮廓：指平面与实际表面相交所得的轮廓线。 横向实际轮廓：与加工纹理方向垂直的截面上的
轮廓。
取样长度L与评定长度Ln
L:用于判别具有表面粗糙度特征的一段基准线长度 , 一般包括5个以上的轮廓峰与轮廓谷。 Ln:是用以评定轮廓所必需的一段长度，包括一个 或几个取样长度 .
基准线
评定表面粗糙度参数数值大小 的一条参考线称为基准线。通常 采用轮廓算术平均中线。
➢ 被测要素-- 在图样上给出形状或位置公差的要 素。被测要素又可分为单一要素和关联要素。
➢ 单一要素 --仅对其本身给 ➢ 出形状公差要求的要素。
术语、定义(2)
➢ 关联要素 --对其它要素有功能关系的要素，或 在图样上给出位置公差的要素。
➢ 基准要素 --用以确定被测要素方向或位置的要 素。理想基准要素简称基准。
5.基准制的选择
⑴一般优先选用基孔制 （定径刀具，加工困难） ⑵特殊情况下选用基轴制
为简化，将﹤500mm的尺寸分为13段，如：3～6， 6～10……
标准公差数值表查表练习
基本尺寸（mm) 6 8 18
公差等级 IT8 IT8 IT8
公差数值 ？ ？ ？
查表练习
基本尺寸（mm) 400 150 50
公差数值 25 25 25
⑹对于配合表面，其尺寸公差、形状公差、 表面粗糙度应当协调，一般情况下有一定的 对应关系。推荐如下：
设尺寸公差代号为IT；形状公差代号为T；表面 粗糙度代号为Ra、Rz
若 T= 0.6IT 则 Ra≤0.05IT
Rz
T= 0.4IT
Ra≤0.025IT
Rz
T= 0.25IT Ra≤0.012lT
基 本术语
实际轮廓：指平面与实际表面相交所得的轮廓线。 横向实际轮廓：与加工纹理方向垂直的截面上的
轮廓。
取样长度L与评定长度Ln
L:用于判别具有表面粗糙度特征的一段基准线长度 , 一般包括5个以上的轮廓峰与轮廓谷。 Ln:是用以评定轮廓所必需的一段长度，包括一个 或几个取样长度 .
基准线
评定表面粗糙度参数数值大小 的一条参考线称为基准线。通常 采用轮廓算术平均中线。
➢ 被测要素-- 在图样上给出形状或位置公差的要 素。被测要素又可分为单一要素和关联要素。
➢ 单一要素 --仅对其本身给 ➢ 出形状公差要求的要素。
术语、定义(2)
➢ 关联要素 --对其它要素有功能关系的要素，或 在图样上给出位置公差的要素。
➢ 基准要素 --用以确定被测要素方向或位置的要 素。理想基准要素简称基准。
5.基准制的选择
⑴一般优先选用基孔制 （定径刀具，加工困难） ⑵特殊情况下选用基轴制

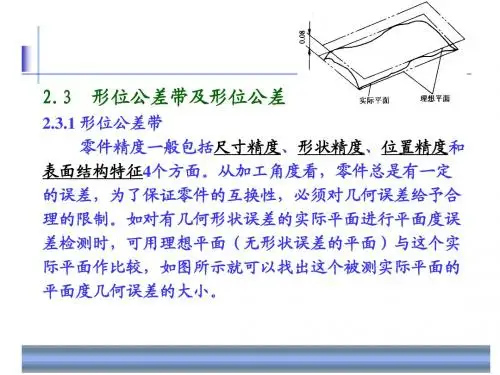

公差学习ppt第2章(2)
基准目标 当需要在基准要素上指定某些点、线或局部表面来体 现各种基准平面时，应标注基准目标。基准目标按下列方 法标注在图样上。 （1）当基准目标为点时，用“×”表示，如图a所示。 （2）当基准目标为线时，用细实线表示，并在棱边上 加“×”，如图b所示。
（3）当基准目标为局部表面时，用细双点画线绘出该 局部表面图形，并画上与水平线成45°的细实线，如图c。 基准目标是由基准目标代号表示的，如图所示。用细 实线画出圆圈，圈内分上、下两部分，上半部分填写给定 的局部表面尺寸（直径或边长×边长），下半部分填写基 准目标代号的字母。基准目标的指引线自圆圈的径向引出 箭头指向基准目标。
跳 动 公 差
说明： 跳动公差综合控制被测要素位置、方向和形状误差； 径向圆跳动公差可控制圆度误差，径向全跳动公差可 控制圆柱度、同轴度误差，端面全跳动可控制平面对轴线 垂直度误差； 全跳动同时控制圆度、同轴度、圆柱度、素线的直线 度、平行度、垂直度等形位误差。
▲课堂训练▲
1、在图样上标注以下几何公差要求： 320 0.03 mm圆柱面对两 200 0.021 mm公共轴线的圆跳动公差 0.015mm； 两 200 0.021 mm轴颈的圆度公差0.01mm； 320 0.03 mm左右两端面对两 200 0.021 mm公共轴线的端面圆跳 动公差0.02mm； 键槽 100 0.036 mm中心平面对 320 0.03 mm轴线的对称度公差 0.015mm。
2.3.4 位 置 公 差 定 向 公 差
说明： 定向公差带控制被测要素的方向角，同时也控制形状 误差； 定向公差带位置允许在一定范围内浮动； 标注倾斜度时，被测要素与基准要素间的夹角是不带 偏差的理论正确角度，标注时要带方框。
定位公差
形位公差详解_图文
形位公差详解_图文.ppt
“GD&T”全称为“Global Dimensioning and Tolerancing 全球的尺寸和公差的规定”。标准中包含有尺寸标注方法（属我 国技术制图标准）与几何公差（属我国形状和位置公差标准）两 大部分。其中尺寸标注仅是一种表达方式，无技术含量，且与我 国的GB标准基本相同，故本次不作介绍。下面仅对“形状和位置 （几何）公差”部分，作一简要的、基础的讲述。
面的位置度
图 50 两平行平面
我国 GB 标准将此类图样一般用对称度标注。
孔(要素)组的位置度 a) 盘类件
图 51 一组圆柱 孔组的位置度由两种位置要求组成。一个是各孔(要素)之间的位置要 求；一个是孔组(整组要素)的定位要求。 当两种位置相同时。合一个框格标注；当两种位置不相同时，分上下 两格分别标注。称为复合位置度。见图53。
b) 板类件 一般位置度(给二个相互垂直的方向）
图 52 一组矩形
说明
孔组定位 要求的公 差带
检查孔组 定位要求 的量规
图 54
各孔之间 位置要求 的公差带
检查各孔 之间位置 要求的量
规
圆跳动
图 55
圆跳动是一种测量方法，本无公差带而言。为了标准内容的一 致性人为的定义了公差带。径向圆跳动为两同心圆、端面圆跳动为 两个圆（测量圆柱面上）。GB标准还有斜向圆跳动为两同个圆（测 量圆锥面上）。
3.2 被测要素的标注(两国标准不同)
3.2.1 中国GB标准 — 形位公差框格通过用带箭头的指引线与要素 相连。
a) 被测要素是轮廓要素时，箭头置于要素的轮廓线或轮廓线的延长 线上（但必须与尺寸线明显地分开）。见图6 - 左。
b) 被测要素是中心要素时，带箭头的指引线应与尺寸线的延长线对 齐。见图6 – 右。当尺寸线箭头由外向内标注时，则箭头合一。
“GD&T”全称为“Global Dimensioning and Tolerancing 全球的尺寸和公差的规定”。标准中包含有尺寸标注方法（属我 国技术制图标准）与几何公差（属我国形状和位置公差标准）两 大部分。其中尺寸标注仅是一种表达方式，无技术含量，且与我 国的GB标准基本相同，故本次不作介绍。下面仅对“形状和位置 （几何）公差”部分，作一简要的、基础的讲述。
面的位置度
图 50 两平行平面
我国 GB 标准将此类图样一般用对称度标注。
孔(要素)组的位置度 a) 盘类件
图 51 一组圆柱 孔组的位置度由两种位置要求组成。一个是各孔(要素)之间的位置要 求；一个是孔组(整组要素)的定位要求。 当两种位置相同时。合一个框格标注；当两种位置不相同时，分上下 两格分别标注。称为复合位置度。见图53。
b) 板类件 一般位置度(给二个相互垂直的方向）
图 52 一组矩形
说明
孔组定位 要求的公 差带
检查孔组 定位要求 的量规
图 54
各孔之间 位置要求 的公差带
检查各孔 之间位置 要求的量
规
圆跳动
图 55
圆跳动是一种测量方法，本无公差带而言。为了标准内容的一 致性人为的定义了公差带。径向圆跳动为两同心圆、端面圆跳动为 两个圆（测量圆柱面上）。GB标准还有斜向圆跳动为两同个圆（测 量圆锥面上）。
3.2 被测要素的标注(两国标准不同)
3.2.1 中国GB标准 — 形位公差框格通过用带箭头的指引线与要素 相连。
a) 被测要素是轮廓要素时，箭头置于要素的轮廓线或轮廓线的延长 线上（但必须与尺寸线明显地分开）。见图6 - 左。
b) 被测要素是中心要素时，带箭头的指引线应与尺寸线的延长线对 齐。见图6 – 右。当尺寸线箭头由外向内标注时，则箭头合一。
形位公差简介PPT课件
8
?
9
一、基准 基准是确定被测要素的方向、位置的参考对象。 1) 单一基准——如右图所示（见课件）为由一个平 面要素建立的基准。
0.1
A
A
2) 组合基准(公共基准)
0.05 A-B
AB10来自3) 基准体系(三基面体系)——由三个相互垂直的平 面所构成的基准体系，称三基面体系。
11
直线度
直线度是表示零件上的直线要素实际形状保 持理想直线的状况。也就是通常所说的平直 程度。
单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心 线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在 内. (3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头 方向必须垂直于轴线.
6
(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ", 其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时 才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符 号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱 体公差带,需在公差值前也加上符号"Φ".
16
光学准直法
利用光学准直望远系统测量直线度误差。准直望远系统 由准直光管和望远镜组成。由光源发出的光经十字分划板1 和物镜1后,以平行光射出,再经望远镜中的物镜2后会聚在位
于其焦平面上的十字分划板2上，通过目镜读数。如将望远
镜和准直光管置于被测表面（例如导轨）上,当移动准直光
管时,若其射出的十字线影像与分划板2的十字线重合,则表 示直线度好;如有偏离,则表示准直光管的光轴相对望远镜的 光轴倾斜了一个角度□ 。将各个位置的偏离值经过数据处
?
9
一、基准 基准是确定被测要素的方向、位置的参考对象。 1) 单一基准——如右图所示（见课件）为由一个平 面要素建立的基准。
0.1
A
A
2) 组合基准(公共基准)
0.05 A-B
AB10来自3) 基准体系(三基面体系)——由三个相互垂直的平 面所构成的基准体系，称三基面体系。
11
直线度
直线度是表示零件上的直线要素实际形状保 持理想直线的状况。也就是通常所说的平直 程度。
单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心 线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在 内. (3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头 方向必须垂直于轴线.
6
(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ", 其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时 才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符 号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱 体公差带,需在公差值前也加上符号"Φ".
16
光学准直法
利用光学准直望远系统测量直线度误差。准直望远系统 由准直光管和望远镜组成。由光源发出的光经十字分划板1 和物镜1后,以平行光射出,再经望远镜中的物镜2后会聚在位
于其焦平面上的十字分划板2上，通过目镜读数。如将望远
镜和准直光管置于被测表面（例如导轨）上,当移动准直光
管时,若其射出的十字线影像与分划板2的十字线重合,则表 示直线度好;如有偏离,则表示准直光管的光轴相对望远镜的 光轴倾斜了一个角度□ 。将各个位置的偏离值经过数据处
