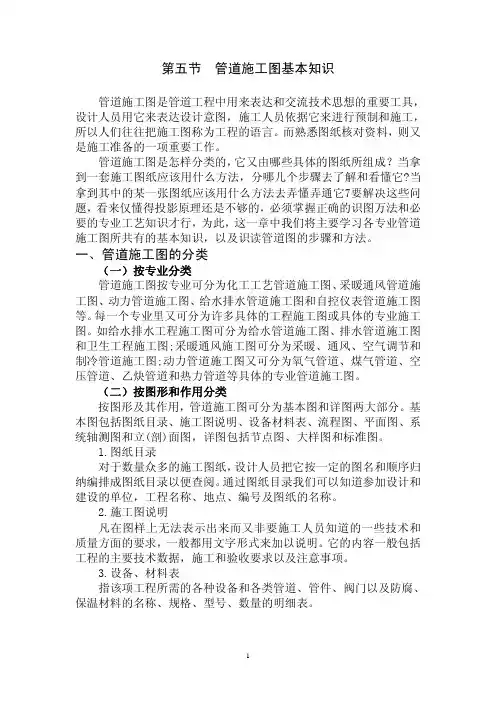

第一章管道识图第五节管道施工图基本知识
第五节 管道施工图基本知识管道施工图是管道工程中用来表达和交流技术思想的重要工具，设计人员用它来表达设计意图，施工人员依据它来进行预制和施工，所以人们往往把施工图称为工程的语言。
而熟悉图纸核对资料，则又是施工准备的一项重要工作。
管道施工图是怎样分类的，它又由哪些具体的图纸所组成？当拿到一套施工图纸应该用什么方法，分哪几个步骤去了解和看懂它?当拿到其中的某一张图纸应该用什么方法去弄懂弄通它7要解决这些问题，看来仅懂得投影原理还是不够的，必须掌握正确的识图万法和必要的专业工艺知识才行，为此，这一章中我们将主要学习各专业管道施工图所共有的基本知识，以及识读管道图的步骤和方法。
一、管道施工图的分类（一）按专业分类管道施工图按专业可分为化工工艺管道施工图、采暖通风管道施工图、动力管道施工图、给水排水管道施工图和自控仪表管道施工图等。
每一个专业里又可分为许多具体的工程施工图或具体的专业施工图。
如给水排水工程施工图可分为给水管道施工图、排水管道施工图和卫生工程施工图;采暖通风施工图可分为采暖、通风、空气调节和制冷管道施工图;动力管道施工图又可分为氧气管道、煤气管道、空压管道、乙炔管道和热力管道等具体的专业管道施工图。
（二）按图形和作用分类按图形及其作用，管道施工图可分为基本图和详图两大部分。
基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、系统轴测图和立(剖)面图，详图包括节点图、大样图和标准图。
l.图纸目录对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
通过图纸目录我们可以知道参加设计和建设的单位，工程名称、地点、编号及图纸的名称。
2.施工图说明凡在图样上无法表示出来而又非要施工人员知道的一些技术和质量方面的要求，一般都用文字形式来加以说明。
它的内容一般包括工程的主要技术数据，施工和验收要求以及注意事项。
3.设备、材料表指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。
WCDMA系统网络结构图
WCDMA系统网络结构图1.Uu:UE和UTRAN(陆地无线接入网)之间的接口,用户终端。
2.UE: 3G网络中，用户终端就叫做UE包含手机，智能终端，多媒体设备，流媒体设备等。
3.ME:4.UTRAN：陆地无线接入网。
UTRAN由NODE B和无线网络控制器（RNC）构成，NODE B相当于GSM BTS，RNC相当于GSM BSC。
3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成，CN主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能。
UTRAN 分为无线不相关和无线相关两部分，前者完成与CN 的接口，实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送；无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
UE 主要完成无线接入、信息处理等。
Node B：无线收发信机。
主要功能是扩频、调制、信道编码及解扩、解调、信道解码、还包括基带信号和射频信号的转化。
5.Lub：逻辑单元块6.RNC：无线网络控制器是3G网络的一个关键网元。
它是接入网的组成部分，用于提供移动性管理、呼叫处理、链接管理和切换机制。
7.Lu：逻辑单元(LU)连接陆地无线接入网（UTRAN）和CN(核心网)8.Lur：用于呼叫切换的RNC到RNC连接，通常通过OC-3链路实现。
：核心网将业务提供者与接入网，或者，将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
10.Msc: 移动交换中心。
核心网CS域功能节点。
MSC/VLR的主要功能是提供CS域的呼叫控制、移动性管理、鉴权和加密等功能。
11.VLR: 拜访位置寄存器, VLR动态地保存着进入其控制区域内的移动用户的相关数据，如位置区信息及补充业务参数等，并为已登记的移动用户提供建立呼叫接续的必要条件。
VLR从该移动用户归属的HLR中获取并保存用户数据，并在MSC处理用户的移动业务时向MSC提供必要的用户数据。
《识图》练习题1(2)
（2）第一篇识读管道及仪表流程图1、管道及仪表流程图中常用图例符号一、填空题1、管道及仪表流程图简称（PID）图.图是借助统一规定的《图形符号）和（文字符号）.用图示的方法把建立化工装置所需的设备、仪表、管道、阀门及主要管件.按其功能及工艺要求组合起来.以起到描述工艺装置的（结构）和（功能）的作用。
2、仪表位号由（仪表功能标志）和（仪表回路编号）两部分组成.如FIC—116仪表位号FIC表示（指示控制功能的流量控制仪表）.116表示（位于1工段16号）。
3、监控仪表按其功能可分为（单台常规仪表）、（DCS）、（可编程逻辑控制器）及（控制计算机仪表）等仪表.安装方式有（现场安装）、（架装）、（盘面安装）（控制台安装）或（显示器）等。
4、塔常用来产品分离.常见的类型有（板式塔）、（填料塔）等。
常有来流体输送的设备有（泵）、（压缩机）。
二、选择题1、仪表功能标“PAH”.说法正确的是（ C）。
A、“PA”是首位字母B、“H”为后继字母C、“A”为后继字母“H”是修饰字母2、表示计算机功能的现场安装仪表图形符号正确的是（ A ）A、 B 、、 C、 D、3、下列符号用以表示数字执行机构的是（ C ）A、 B、 C、 D、三、判断题1、仪表功能标志是用大写的英文字母的组合表示对某个变量的操作要求。
（√）2、只有第一位字母可表示被测变量.其余一位或多位字母作为后继字母.表示对被测变量的操作要求。
（√）3、首位字母一般为一个.在首位字母加上修饰字母后.其意义不变。
（×）4、在工艺流程图中.管道及关键用以表明主、次要管道、伴热性质、介质流向等相关工艺信息。
（√）四、简答题1、怎样正确理解仪表功能标志？P2、请说明下列符号的含义（1）、（2）2、管道仪表流程图的识读方法（3）说明管线代号含义：HW-1012-50-3AB-H答：HW-介质符号 10-区号 12-流水号50-公称直径 3AB-管道等级 H-隔热符号一、填空题 1、方案流程图又称（流程示意图）或（流程简图）.是用来表达整个工厂或车间流程的图样。
水工程施工图纸讲解
水工程施工图纸讲解一、平面图平面图是水工程施工图纸中最基础的图纸，它展示了工程的整体布局、结构和连接方式。
平面图一般包括分区图、布置图、管线布置图等内容，通过平面图可以清晰地了解工程的总体布局和各个部分的相互关系。
分区图是平面图的基础，它划分了工程的不同功能区域，如主要建筑区、管线走向区、设备区等，有助于施工人员理解工程的整体布局。
同时，分区图也标注了各个区域的功能和作用，指导施工过程中的具体操作。
布置图展示了工程的各个主要部件在平面上的位置和相互关系，包括建筑物、设备、管线等。
通过布置图可以确定各个部件的位置、尺寸和间距，为施工提供了明确的参考依据。
管线布置图则是针对管道系统进行规划和布置的图纸，它展示了管道的走向、连接方式、支座位置等内容。
根据管线布置图，施工人员可以明确管道系统的布局和连接方式，确保管道系统的正常运行。
二、立面图立面图是水工程施工图纸中的另一重要内容，它展示了工程在垂直方向上的结构和布置。
立面图包括建筑物立面图、设备立面图、管线立面图等内容，通过立面图可以了解工程在垂直方向上的各个部分的结构和连接方式。
建筑物立面图展示了建筑物在立面上的结构和外观，包括建筑物的高度、墙体厚度、窗户位置等内容。
通过建筑物立面图，施工人员可以了解建筑物的整体结构和外观，为施工过程提供了参考依据。
设备立面图展示了工程中设备在立面上的位置和连接方式，包括设备的高度、安装方式、连接管线等。
通过设备立面图，施工人员可以清晰地了解设备的布置和连接方式，确保设备的正常运行。
管线立面图展示了管道系统在立面上的结构和连接方式，包括管道的走向、连接方式、支座位置等。
通过管线立面图，施工人员可以明确管道系统在立面上的布局和连接方式，保证管道系统的正常运行。
三、剖面图剖面图是水工程施工图纸中展示工程结构在垂直方向上截面的图纸，主要是为了揭示工程内部的结构和布置。
剖面图包括建筑剖面图、设备剖面图、管线剖面图等内容，通过剖面图可以了解工程在垂直方向上内部的结构和布置。
第一章 管道工程图的分类与表示方法汇总
第一章管道工程图的分类与表示方法第一节管道工程图的分类一、按专业分按工程项目性质的不同，管道工程图可分为工业管道工程图和卫生管道(即暖卫管道) 工程图两大类。
前者是为生产输送介质即为生产服务的管道，它属于工业设备安装工程。
后者是为生活或改善劳动卫生条件而输送介质的管道，它属于建筑安装工程。
本书一至四章就是讨论卫生管道工程图。
卫生管道工程又可分为建筑给水排水管道、供暖管道、燃气管道、通风与空调管道等许多具体的专业管道。
二、按图形和作用分各种管道工程施工图均可分为基本图纸和详图两大部分。
基本图纸包括图纸目录、设计施工说明、设备材料表、工艺流程图、平面图、轴测图、(立)剖面图；详图包括大样图、节点图和标准图等。
(一)图纸目录对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
通过图纸目录我们可以知道全套专业图纸的名称、图号、数量以及选用的标准图集等情况。
(二)设计施工说明凡在图样上无法表示出来而又要施工人员知道的一些技术和质量方面的要求，一般都用文字形式来加以说明。
其内容一般包括工程的主要技术参数、施工和验收要求以及注意事项。
(三)设备、材料表指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料等的名称、规格、型号、数量的明细表。
以上这三点看上去不过是些文字说明，但它是施工图纸必不可少的一个组成部分，是对图形的补充和说明。
对于这些内容的了解有助于进一步看懂管道图。
(四)工艺流程图流程图是对整个管道系统一系列工艺变化过程的原理图，通过它可以对设备的编号、建(构)筑物的名称及整个系统的仪表控制点(温度、压力、流量及分析的测点)有一个全面的了解。
同时，对管道的材质、规格、编号、输送的介质、流向以及主要控制阀门等也有一个确切的了解。
(五)平面图平面图是管道施工图中最基本的一种图样，布置，管线的走向、排列和各部分的长宽尺寸，等具体数据及其相对位置。
它主要表示设备、管道在建筑物内的平面以及每根管子的坡度和坡向，管径和标高(六)轴测图(系统图)轴测图是一种立体图，又称为系统图，它能在一个图面上同时反映出管线的空间走向、帮助我们想像管线在空间的布置情况，是管道施工图中的重要图形之一。
室外供热管网设计
15:51:53
20
1．设计方案比较
以图5-5所示的两个小区供热方案为例，讨论A、B小区 供热方案，即热网加热器和热网循环水泵的组合配套问 题。
图5-5供热区域A、B示意图
15:51:53
30
(一)系统形式
按管道数可分为： 单管制 双管制 多管制
15:51:53
31
1．单管制蒸汽供热系统
如图5-11(a)所示。只有一根供汽管，凝结水不 回收，用于热水供应及工艺用途或排入疏水系统。 使用条件：一般用于用汽量不大的系统。
15:51:53
(a)不回收凝结水的单管式系统
32
适用条件：A区的流量小于B
区，两区所需水泵扬程相差不
大，经经济分析证明合理。
15:51:53
图5-7 供热方案二
1—热网加热器；2—热网循环水泵
23
⑶方案三：采用一套热网设中继站
如图5-8所示。 优点：合理、节能。 适用条件：特别适合于A区
的流量明显大于B区流量， 和A、B两区之间距离L2较 大的情况。
15:51:53
L1
L2
图5-8供热方案三 1—热网加热器；2—热网循环泵；3—中继泵
24
上述三个方案是工程中常见的并有可能采用的 实际方案，具体评价哪个方案优哪个方案劣， 需要根据实际情况来比较。
可比较的因素有：
技术因素：A区和B区的流量；两区到热源的距 离，地形高差等。
经济因素：初投资、运行费用。
在A、B小区域各有二级热网向热用户供热，有三个供热 方案。
建筑制图与识图-第10章--建筑给水排水施工图
引入建筑物内的给水连接管段。每条引入管应安装水表， 阀门，泄水装置等。
图10-1
（2）配水管网 配水管网即将引入管送来的水输送给建筑物内各用水
点的管道，包括水平干管、给水立管和支管。 （3）配水器具 配水器具包括与配水管网相接的各种阀门、给水配件
建筑物的给水排水进口、出口应注明管道类别代号，其 代号通常用管道类别的第一个汉语拼音字母，如“J”为生活 给水管，“W”为污水排出管。当建筑物的给水排水进出口数 量多于一个时，宜用阿拉伯数字编号，以便查找和绘制轴测 图。编号宜按图10-6的方式表示（该图表示1号给水引入管）。
图10-6给水引入（排水排出）管编号表示法
当建筑物室内穿过一层及多于一层楼层的立管 数量多于一个时，宜用阿拉伯数字编号。编号宜按 图10-7的方式表示（该图表示1号的给水立管）。
图10-7 立管编号表示法
（4）标注。给水排水平面图中需标注必要的尺寸 和标高。
①尺寸标注。建筑物的平面尺寸一般仅在底层给 水排水平面图中标注轴线间尺寸。应标注各类管道的 管径和管道中心距建筑墙、柱或轴线的定位尺寸。管 道长度一般不标注。
室内给水排水平面图就是把室内给水平面图和 室内排水平面图合画在同一图上，统称为“室内给 水排水平面图”。该平面图表示室内卫生器具、阀 门、管道及附件等相对于该建筑物内部的平面布置 情况，它是室内给水排水工程最基本的图样。图 10-8为该住宅的底层给水排水平面图西边住户的给 水排水平面放大图，为了便于区别，在平面图中污 水管用粗虚线表示，热水管用粗双点划线表示，生 活给水管、消防给水管和雨水管用粗实线表示。
备注 宜与总图专业一致 宜与总图专业一致 宜与总图专业一致
管道图画法中的管道布置和跨越图示
为管道设计、施工、运行、维护等提供准确、直观பைடு நூலகம்依据，确保管道 系统的安全、可靠和经济运行。
管道图画法应用领域
01
石油、化工、天然气等工业 管道系统
02
城市燃气、给排水、供暖等 市政管道系统
03
建筑内部的给水、排水、供 暖、通风等管道系统
管道图画法基本原则
准确性
图纸应准确反映管道系统的实际情况， 包括管道的走向、连接、阀门、设备等 细节。
管廊跨越
适用于城市道路、铁路等交通 线路的跨越，具有便于维护、
美观大方的特点。
跨越结构设计与计算
03
结构选型
荷载分析
结构计算
根据障碍物类型、地形地貌、管道规格等 因素，选择合适的跨越结构类型。
考虑管道自重、内压、外载等因素，对跨 越结构进行荷载分析。
采用有限元分析等方法，对跨越结构进行 强度、刚度、稳定性等方面的计算。
遵循安全规范
确保管道布置符合国家和行业相关安全规范，如防火、防爆、防雷 击等要求，保障管道运行安全。
便于维护和检修
合理设置管道阀门、法兰、检测口等附属设施，便于管道的维护和 检修工作，提高管道的可维护性。
优化跨越结构设计
选择合适的跨越方式
根据跨越障碍物的类型、高度和 宽度等因素，选择合适的跨越方 式，如桥梁、涵洞、隧道等，确 保管道安全跨越。
管道敷设方式选择
根据地质条件和环境要求，选择合适的管道 敷设方式，如埋地、架空等。
管道防腐措施研究
针对石油管道的腐蚀问题，研究采取有效的 防腐措施，如涂层保护、阴极保护等。
管道安全监测系统设计
设计完善的安全监测系统，实时监测管道运 行状态和泄漏情况，确保输油安全。
