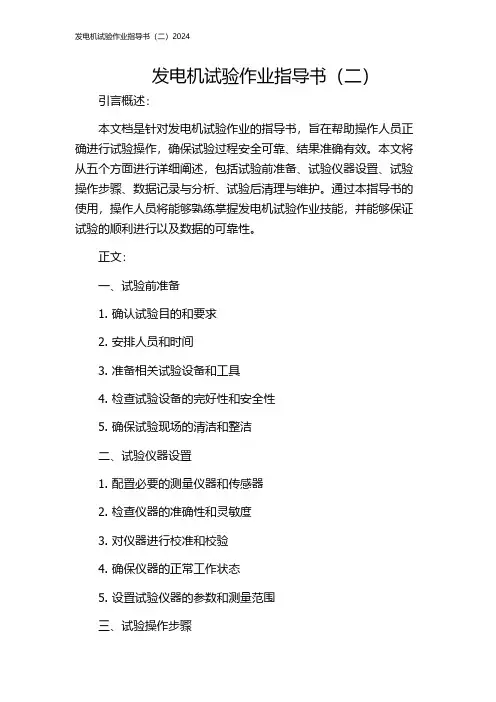

发电机试验作业指导书(二)2024
发电机试验作业指导书（二）引言概述：本文档是针对发电机试验作业的指导书，旨在帮助操作人员正确进行试验操作，确保试验过程安全可靠、结果准确有效。
本文将从五个方面进行详细阐述，包括试验前准备、试验仪器设置、试验操作步骤、数据记录与分析、试验后清理与维护。
通过本指导书的使用，操作人员将能够熟练掌握发电机试验作业技能，并能够保证试验的顺利进行以及数据的可靠性。
正文：一、试验前准备1. 确认试验目的和要求2. 安排人员和时间3. 准备相关试验设备和工具4. 检查试验设备的完好性和安全性5. 确保试验现场的清洁和整洁二、试验仪器设置1. 配置必要的测量仪器和传感器2. 检查仪器的准确性和灵敏度3. 对仪器进行校准和校验4. 确保仪器的正常工作状态5. 设置试验仪器的参数和测量范围三、试验操作步骤1. 按照试验准备工作进行设备连接和安装2. 确认试验对象的基本参数和工作条件3. 启动试验设备并进行预热4. 按照试验流程进行参数设定和调整5. 开始试验操作并记录试验过程中的关键数据四、数据记录与分析1. 根据试验过程中的数据记录表格进行数据记录2. 对试验数据进行处理和分析3. 比对实际数据与理论数据，并进行误差分析4. 根据试验结果进行适当的调整和优化5. 生成试验报告并总结试验结果和经验教训五、试验后清理与维护1. 关闭试验设备并进行安全检查2. 清理试验现场和设备，确保干净整洁3. 对试验设备进行日常维护和保养4. 处理试验过程中产生的废物和污水5. 定期对试验设备进行维修和检修，确保试验设备的正常使用。
总结：本文档详细介绍了发电机试验作业的指导内容，包含试验前准备、试验仪器设置、试验操作步骤、数据记录与分析、试验后清理与维护等五个大点。
通过正确使用本指导书，操作人员能够熟练掌握发电机试验的操作技能，确保试验过程的可靠性和数据的准确性，同时也能够保证试验设备的安全和长期可靠运行。

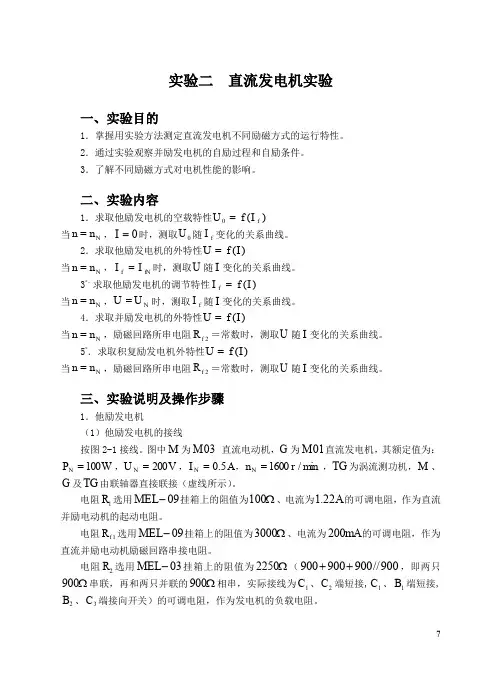

西交电机实验指导书电子版
实验二 直流发电机实验一、实验目的1．掌握用实验方法测定直流发电机不同励磁方式的运行特性。
2．通过实验观察并励发电机的自励过程和自励条件。
3．了解不同励磁方式对电机性能的影响。
二、实验内容1．求取他励发电机的空载特性)(0f I f U = 当N n n =，0=I 时，测取0U 随f I 变化的关系曲线。
2．求取他励发电机的外特性)(I f U =当N n n =，fN f I I =时，测取U 随I 变化的关系曲线。
3*。
求取他励发电机的调节特性)(I f I f =当N n n =，N U U =时，测取f I 随I 变化的关系曲线。
4．求取并励发电机的外特性)(I f U =当N n n =，励磁回路所串电阻2f R ＝常数时，测取U 随I 变化的关系曲线。
5*．求取积复励发电机外特性)(I f U =当N n n =，励磁回路所串电阻2f R ＝常数时，测取U 随I 变化的关系曲线。
三、实验说明及操作步骤 1．他励发电机 （1）他励发电机的接线按图2-1接线。
图中M 为03M 直流电动机，G 为01M 直流发电机，其额定值为：W P N 100=，V U N 200=，A I N 5.0=，min /1600r n N =，TG 为涡流测功机，M 、G 及TG 由联轴器直接联接（虚线所示）。
电阻1R 选用09-MEL 挂箱上的阻值为Ω100、电流为A 22.1的可调电阻，作为直流并励电动机的起动电阻。
电阻1f R 选用09-MEL 挂箱上的阻值为Ω3000、电流为mA 200的可调电阻，作为直流并励电动机励磁回路串接电阻。
电阻2R 选用03-MEL 挂箱上的阻值为Ω2250（900//900900900++，即两只Ω900串联，再和两只并联的Ω900相串，实际接线为1C 、2C 端短接,1C 、1B 端短接, 2B 、3C 端接向开关）的可调电阻，作为发电机的负载电阻。
电阻2f R 选用03-MEL 上的阻值为Ω900电阻，作为发电机的励磁回路电阻，采用分压器接法（实际接线为2A 、4A 端接开关，3A 端接励磁绕组一端，励磁绕组另一端经电流表3A 接到电阻2A 端）。
(完整版)发电机常规试验作业指导书
发电机常规试验作业指导书1范围本作业指导书适用于额定功率为50MW及以上、环氧粉云母绝缘的三相同步发电机和同步调相机，规定了发电机交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB/T 1029 三相同步电机试验方法GB/T 7064 透平型同步电机技术要求GB 50150 电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全，应严格遵守安全规程DL408-91《电业安全工作规程(发电厂和变电所电气部分)》中有关规定；3.2进行交直流耐压等高电压试验时，为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，发电机出线侧和中性点侧应派专人把守防止无关人员误入。
试验时试验人员与看守人员通讯要通畅，没有试验人员的命令看守人员不能乱动。
负责升压的人要随时注意周围的情况，一旦发现电压表指针摆动很大、电流表指示急剧增加、绝缘烧焦气味或冒烟或发生响声等异常现象时，应立刻降低电压，断开电源停止试验，对被试绕组进行放电后再对绕组进行检查，查明原因并排除后方可继续试验。
4试验项目及程序发电机常规试验包括以下试验项目：a)定子绕组的绝缘电阻、吸收比或极化指数b)定子绕组的直流电阻c)定子绕组泄漏电流和直流耐压d)定子绕组的交流耐压e)转子绕组的绝缘电阻f)转子绕组的直流电阻g)转子绕组的交流阻抗和功率损耗h)轴电压应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。
1#机组高低压电动机空载试运作业指导书
1#机组高低压电动机空载试运作业指导书文件编码：TEPC-A05-DQ020编制人：高智日期：2014.05.20版次：A版目录1.工程概况及工程量 (2)1.1工程（系统或设备）概况 (1)1.2工程量和工期 (2)2.编制依据 (1)3.作业前的条件和准备 (1)3.1技术准备 (1)3.2作业人员配置、资格 (2)3.3作业工机具及仪器仪表 (3)3.4材料及设备 (4)3.5安全器具 (4)3.6工序交接 (4)3.7其它 (4)4.作业程序、方法 (4)4.1施工方案 (4)4.2施工工艺流程 (5)4.3施工方法及要求 (5)5.质量控制点的设置和质量通病预防 (6)5.1质量目标 (6)5.2质量控制及质量预防通病 (11)5.3作业过程中控制点的设置 (12)5.4质量标准及要求 (7)5.5强制性条文 (7)6.作业的安全要求和环境条件 (8)6.1作业的安全危害因素辨识和控制 (8)6.2环境条件 (9)6.3作业的安全要求及措施 (9)6.4 消防管理 (9)6.5绿色施工...................................................错误!未定义书签。
6.6作业指导书应急处理预案 (11)7.附录 (1)1.1工程（系统或设备）概况本工程为重庆神华万州电厂新建工程，一期建设2×1050MW级燃煤机组，其中A标段内#1机组全厂高低压电动机检查由中国能源建设集团天津电力建设公司电气公司负责施工。
施工过程中以设计院设计及厂家图纸作为施工依据，以施工方案作为施工指导。
高低压电动机检查工程范围主要包括：主厂房、锅炉区域、制氢站、燃油泵房、天然气增压站、综合水泵房、循环水泵房等。
1.2工程量和工期1.2.1工程量序号分项工程名称数量单位备注1 10kV高压工作段26 台高压电机2 380V汽机工作PC段52 台低压电机3 380V锅炉工作PC段26 台低压电机4 380V公用PC段 4 台低压电机5 380V保安PC段 4 台低压电机6 直流盘 5 台直流电机7 各附属车间17 台低压电机1.2.2施工工期该工程项目随设备到货、机务安装到位、电机检查及接线施工进度而进行。
发电机试验作业指导书
发电机试验作业指导书DQ-0231总则1.1 目的为了加强XXXXXX发电机检修技术工作，确保发电机检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机检修检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量确保程序。
1.2 范围本指导书适用于XXXXXX发电机试验工作，规定了发电机预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
2规范性引用文件（含验收标准等）《发电企业设备检修导则》DL/T838-2003《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《电力变压器检修导则》 DL/T 573-2010《三相同步电机试验方法》 GB/T 1029-2005《XXXXXX安健环作业指导书初稿编写规范》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
水轮发电机组空载试验方案
水轮发电机组空载试验方案一、机组首次启动1、启动前准备（1）主机周围各层场地已清理干净,吊物孔盖板已盖好,通道畅通,通讯指挥系统工作正常,各部位运行人员已进入岗位。
测量仪器、仪表已接线完成。
（2）油冷却水、润滑水投入，水压或流量正常，润滑油系统、操作油系统工作正常。
（3）检查确认制动闸已全部落下。
（4）漏油装置处于自动位置。
（5）水轮机主轴密封水投入，检修围带排除气压。
（6）调速器处于准备工作状态。
（7）水力机械保护及测温装置已投入。
（8）机械制动气压正常。
2、机组首次手动启动（1）拔出接力器锁锭。
（2手动打开调速器的开度限制机构,当机组刚开始转动时将导叶关回。
机组惯性停机，监视机组各转动部分有无异常声响。
否则投入机械制动。
（3）在机组无异常情况下继续手动开机，待机组转速达到50%nN时，停留几分钟。
监听机组运行情况不应有异常声响，观察各部分运行情况，机组轴承温度不应有突变。
同时测量机组轴承摆度、机架、顶盖及尾水管振动。
（4）经确认无异常后，机组缓慢升速到额定转速，监视此过程机组转动部分，若有异常响声应马上停机检查。
（5）如升速过程中发现机组摆度超过轴承间隙或各部振动超过标准时，做好摆度及振动记录，进行机组动平衡配重试验，直至在额定转速下机组的摆度和振动合格为止。
（在以后的升压、带负荷试验中，可能还要继续进行动平衡配重调整。
）（6）记录机组的启动开度和空载开度。
在额定转速时电气转速表应位于100%位置。
（7）在开机过程中对转速装置进行监视校核，所有转速接点动作准确。
（8）在机组的升速过程中，应加强对各部轴承温度的监视。
机组启动后，每隔5min记录一次瓦温，半小时后10分钟测量一次，并绘制轴瓦的温升曲线。
观察轴承油位的变化。
待各部轴承温度稳定后，标好各部油槽的运行油位线。
（9）监视水轮机主轴密封的水流量及水压差，监视机组油冷却水流量值。
（10）记录水力量测系统表计读数。
（11）测量发电机一次残压及相序，相序应正确。
发电机试验作业指导书(一)
发电机试验作业指导书（一）引言概述：本文旨在为发电机试验的操作人员提供一份详细的作业指导书，以确保试验的顺利进行。
试验过程中需注意安全事项，并详细介绍了试验所需的材料和步骤。
正文：1. 准备工作a. 确保试验区域的安全性，清除杂物和易燃物。
b. 确认所有试验设备和工具的完整性和正确性。
c. 检查发电机的接线是否正确，电源是否正常供电。
2. 试验前检查a. 检查发电机的机械部件是否完好，如轴承、风机等。
b. 检查发电机的绝缘材料是否有损坏或老化。
c. 检查发电机的冷却系统是否运行正常。
d. 检查发电机的控制系统是否调整到合适的工作状态。
3. 试验过程a. 启动发电机并进行负荷试验，记录发电机的输出功率和电压。
b. 对发电机的绝缘性能进行试验，包括耐压试验和接地试验。
c. 检测发电机的运行稳定性，记录振动和噪音的水平。
d. 对发电机的温升进行试验，确保工作温度不超过规定范围。
e. 对发电机的效率进行试验，记录发电机的输入功率和输出功率。
4. 试验结果分析a. 根据试验结果判断发电机的工作状态是否正常。
b. 分析发电机在不同负荷下的输出变化。
c. 评估发电机的绝缘性能，确保其符合标准要求。
d. 分析发电机的运行稳定性，判断是否存在故障隐患。
e. 比较发电机的实际效率与设计效率，评估其工作性能。
5. 安全措施a. 在试验过程中要注意避免触碰发电机的旋转部件。
b. 确保试验区域的良好通风，防止发电机过热。
c. 严禁在发电机工作时进行接线或其他操作。
d. 如发现异常情况，应立即停止试验并进行必要维修。
总结：本文详细介绍了发电机试验作业的各个环节，包括准备工作、试验前检查、试验过程、试验结果分析和安全措施。
通过正确操作和细致的观察，能够确保发电机的正常工作和安全运行。
在试验过程中要时刻注意安全，并根据试验结果进行分析和评估，以进一步完善发电机的设计和运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编写：李茫
审核：李铁军发电机空载特性试验作业指导书
批准：赵显忠
1.目的和范围
发电机的空载运行工况，是指发电机处于额定转速，在励磁绕组中通入一定的励磁电流，而定子绕组中的电流为零时的运行状态。
发电机空载特性是发电机最基本特性之一，由此可求出发电机的电压变化率ΔU％、同步电抗X d、短路比K和负载特性等。
在求取此特性的同时，还可以检查发电机三相电压的对称性和进行定子绕组匝间绝缘试验。
2.试验方法及内容
试验接线Array发电机空载特性试验接
线，如图所示。
FMK－灭磁开关
Rm－灭磁电阻
FL－分流器
G－发电机
TV－电流互感器
GLE－发电机转子绕组
a）试验步骤
（1）按图在发电机转子回路和定子回路接入各种表计，包括定子电压表、频率表、在分流器上接测量励磁电流的毫伏表、在
励磁回路上接励磁电压表。
（2）将励磁系统电压调节器、强励装置退出运行。
发电机保护的
差动、过流、接地等保护投入运行。
（3）启动调速机使水轮机转速达到额定转速且投入自动运行状态。
（4）发电机在空载状态下，合上磁场开关FMK，先手动缓慢调节励磁，当电压升至15％～20％定子额定电压时，检查三相电
压是否平衡，相序是否正确。
（5）将电压降回最低值，缓慢升压至励磁电流额定值或定子额定电压的1.3倍，在升压过程中取8～10点作为录制空载特性
上升曲线。
对于有匝间绝缘的发电机，在1.3倍额定电压时
持续电压5分钟，对机组进行匝间耐压。
然后缓慢将电压降
至零，再录制8～10点空载特性下降曲线。
（6）励磁电流降低至最小值时，断开磁场开关。
3.注意事项
（1）在测量上升和下降曲线时，励磁电流大小只能沿着一个方向调节，严禁中途返回。
否则由于磁滞作用，将影响测量结果。
（2）调节励磁导一定数值，待表计稳定后进行读表，要求所有表计同时读取。
（3）在发电机出线上测量发电机残压时，必须做好安全措施。
（4）试验时发现异常现象应立即停止试验，及时查明原因。
