焊接方螺母制作工艺
不锈钢板材焊接螺母标准
不锈钢板材焊接螺母标准一、螺母材质本标准所涉及的螺母材质为不锈钢（奥氏体不锈钢AISI 304，AISI 316等）。
根据实际需要，也可选择其他材质，如碳钢、合金钢等。
二、焊接工艺1. 焊接方法：采用气体保护焊、激光焊、电弧焊等焊接方法进行焊接。
2. 焊接材料：根据不锈钢板材的材质和厚度，选择合适的焊接材料。
常用的焊接材料包括不锈钢焊丝、不锈钢焊条等。
3. 焊接顺序：先焊接螺母，再与不锈钢板材进行焊接。
三、螺母形状螺母形状应符合《1型六角螺母》或《2型六角螺母》等标准的规定。
同时，应根据不锈钢板材的厚度和实际需要选择合适的螺母规格。
四、螺纹规格根据实际需要，选择合适的螺纹规格。
常用的螺纹规格包括M6、M8、M10、M12等。
五、焊接要求1. 焊接前应将不锈钢板材和螺母进行清理，去除油污、铁锈等杂质。
2. 焊接时应保证螺母与不锈钢板材垂直，避免出现倾斜或偏移。
3. 在焊接过程中，应控制好焊接电流和焊接时间，确保焊接质量。
4. 焊接完毕后，应对焊缝进行外观检查，确保焊缝平整、光滑，无气孔、裂纹等缺陷。
六、表面处理1. 焊缝打磨：焊缝完成后，应对焊缝进行打磨，使其平整光滑，无明显痕迹。
2. 防腐蚀处理：根据实际需要，可对焊接后的螺母进行防腐蚀处理，如喷塑、镀锌等。
3. 表面清洁：在处理过程中应注意表面清洁，避免污染。
七、检验标准：焊接完成的螺母应按照以下标准进行检验：1. 外观质量：螺母表面应无明显的变形、变色、划痕等现象，焊缝平整光滑，无明显痕迹；2. 尺寸精度：螺母的尺寸应符合设计要求和相关标准，如螺纹孔的直径、深度等；3. 力学性能：根据实际需要，对螺母进行相应的力学性能测试，如拉伸试验、硬度试验等；4. 耐腐蚀性：对经过防腐蚀处理的螺母进行耐腐蚀性测试，确保其具有足够的防腐蚀性能；5. 装配精度：将螺母装配到不锈钢板材上，检查其装配精度和紧固性能是否符合要求。
八、注意事项：1. 在操作过程中应注意安全，避免受伤；2. 对不锈钢板材和螺母进行正确的清理和预处理，以确保焊接质量和外观质量；3. 选用合适的焊接方法和材料，严格控制焊接参数；4. 在焊接过程中应密切注意焊缝成型情况，避免出现缺陷；5. 焊接完成后应及时进行外观检查和必要的力学性能测试，确保产品质量。
QCAYJ-42-2009-凸焊螺母、凸焊螺栓焊接质量检验
3 术语和定义
以下术语和定义适用于本标准。 3.1
剥离扭矩 M 凸焊螺母、凸焊螺栓与钢板的接合强度原则上用剥离扭矩检验，该剥离扭矩是凸焊螺母、凸焊螺栓 满足产品使用要求所能承受的最小扭矩值，单位Nm。 3.2 最小顶部拉力 F 最小顶部拉力是在凸焊螺母、凸焊螺栓螺纹轴线方向施加的载荷，并且该载荷的大小是凸焊螺母、 凸焊螺栓满足产品使用要求所能承受的最小载荷，单位N。 3.3 熔合连接质量 熔合连接质量是凸焊螺母、凸焊螺栓的凸点与板材之间焊后金属连接的熔合状况。
单位为毫米
M14
M16
M14×1.5 M16×1.5
2.5
2.5
2.1
2.1
—
—
—
—
17.07
19.13
16.8
18.8
15.1
17.3
14
16
26.21
30.11
1.5
1.7
1.3
1.5
—
—
—
—
11.0
13.0
10.3
12.3
21
24
20.16
23.16
3
Q/CAYJ—42—2009
尺寸 da dw e dy d3 h1 h2 b m s
表2 焊接方螺母系列2外形尺寸
M12
M5
M6
M8
M10
M12×1.25
1.0 1.2 1.5 1.8
2.0
0.7 0.9 1.2 1.4

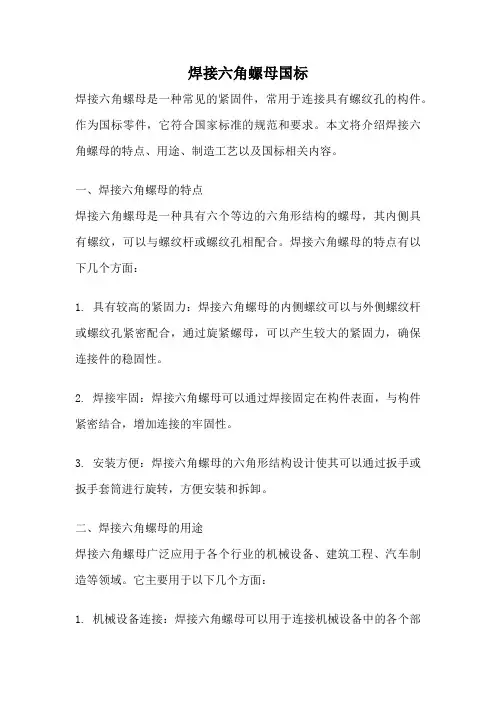

焊接六角螺母国标
焊接六角螺母国标焊接六角螺母是一种常见的紧固件，常用于连接具有螺纹孔的构件。
作为国标零件，它符合国家标准的规范和要求。
本文将介绍焊接六角螺母的特点、用途、制造工艺以及国标相关内容。
一、焊接六角螺母的特点焊接六角螺母是一种具有六个等边的六角形结构的螺母，其内侧具有螺纹，可以与螺纹杆或螺纹孔相配合。
焊接六角螺母的特点有以下几个方面：1. 具有较高的紧固力：焊接六角螺母的内侧螺纹可以与外侧螺纹杆或螺纹孔紧密配合，通过旋紧螺母，可以产生较大的紧固力，确保连接件的稳固性。
2. 焊接牢固：焊接六角螺母可以通过焊接固定在构件表面，与构件紧密结合，增加连接的牢固性。
3. 安装方便：焊接六角螺母的六角形结构设计使其可以通过扳手或扳手套筒进行旋转，方便安装和拆卸。
二、焊接六角螺母的用途焊接六角螺母广泛应用于各个行业的机械设备、建筑工程、汽车制造等领域。
它主要用于以下几个方面：1. 机械设备连接：焊接六角螺母可以用于连接机械设备中的各个部件，如连接轴承、联轴器、齿轮等。
2. 建筑工程：焊接六角螺母可以用于连接钢结构、混凝土构件等，在建筑施工中起到固定和连接的作用。
3. 汽车制造：焊接六角螺母可以用于汽车制造中的发动机、底盘和车身连接等。
三、焊接六角螺母的制造工艺焊接六角螺母的制造工艺主要包括以下几个步骤：1. 材料准备：选用适合的材料，如碳钢、不锈钢等。
2. 冷镦成型：将材料加热至一定温度，然后通过冷镦机进行成型，使其成为具有内外螺纹的六角形结构。
3. 焊接：将冷镦成型的焊接六角螺母与需要焊接的构件表面进行预热和涂焊剂处理，然后采用电弧焊、气焊或激光焊等方式进行焊接。
4. 表面处理：焊接完成后，可以进行热处理、镀锌或喷涂等表面处理，增加螺母的耐腐蚀性和美观度。
国标相关内容焊接六角螺母作为国标零件，其相关标准和规范由国家相关部门制定和发布。
国标零件的制定是为了保证产品的质量和安全性，提高产品的互换性和通用性。
国标零件主要包括标准编号、名称、型号、材料、尺寸、技术要求等内容。
四方焊接螺母标准
四方焊接螺母标准四方焊接螺母是一种常用的紧固件，在各种机械设备和结构中都有着重要的作用。
为了保证四方焊接螺母的质量和可靠性，制定了一系列的标准，以确保其性能符合要求。
本文将介绍四方焊接螺母的相关标准内容，以便于大家更好地了解和应用。
首先，四方焊接螺母的标准主要包括外观质量、尺寸精度、材料要求、力学性能等方面。
在外观质量方面，标准规定了螺母表面不得有裂纹、气泡、夹渣等缺陷，保证其外观光洁。
尺寸精度方面，标准规定了螺母的螺纹尺寸、螺纹长度、螺纹牙型等各项尺寸的公差范围，以确保螺母与螺栓的配合精度。
材料要求方面，标准规定了螺母所采用的材料种类、化学成分、力学性能等要求，以保证其材料的可靠性和耐用性。
其次，在四方焊接螺母的标准中，还包括了使用规范和安装要求。
在使用规范方面，标准规定了螺母的使用环境、使用温度、使用载荷等方面的要求，以确保螺母在使用过程中不会出现失效或损坏。
在安装要求方面，标准规定了螺母的安装扭矩、安装方法、安装位置等方面的要求，以确保螺母能够正确地安装在设备或结构中，并能够发挥其作用。
最后，在四方焊接螺母的标准中，还包括了检测方法和质量保证要求。
在检测方法方面，标准规定了螺母的外观检测、尺寸检测、材料检测、力学性能检测等方面的检测方法和标准，以确保螺母的质量符合要求。
在质量保证要求方面，标准规定了螺母生产过程中的质量控制要求，包括原材料采购、生产工艺控制、成品检验等方面的要求，以确保螺母的质量稳定可靠。
综上所述，四方焊接螺母的标准内容涵盖了外观质量、尺寸精度、材料要求、使用规范、安装要求、检测方法和质量保证要求等多个方面，这些标准的制定和执行，对于保证螺母的质量和可靠性具有重要意义。
在实际生产和应用中，我们应该严格按照这些标准要求进行生产制造和使用操作，以确保螺母能够发挥其应有的作用，为各种机械设备和结构的安全运行提供保障。
螺母 电阻焊-概述说明以及解释
螺母电阻焊-概述说明以及解释1.引言1.1 概述螺母是一种常见的紧固件，被广泛应用于各个行业和领域。
它是一种带有内螺纹的圆柱体，能够与螺栓配合使用，实现零件的固定和连接。
螺母与螺栓的配合使得机械设备具有更强的稳定性和可靠性。
螺母的主要功能就是能够与螺栓进行连接，通过旋转与螺栓相互配合，使得两个物体能够紧密地固定在一起。
它在工程领域中起到了至关重要的作用，广泛应用于机械、汽车、航空航天等领域。
螺母种类繁多，根据不同的应用场景和工作要求，可以选择不同类型的螺母，如普通螺母、薄型螺母、锁紧螺母等等。
电阻焊是一种常见的金属焊接方法，通过在金属接头上施加电流和压力，使得两个金属零件在高温和高压的作用下产生瞬间熔融，然后冷却形成焊缝。
电阻焊的原理是利用材料的电阻加热效应，通过电流的通过产生热量，使得工件的表面局部区域达到熔点。
电阻焊具有高效、节能、环保等优点，被广泛应用于汽车制造、航空航天、电子电气等领域。
它可以用于焊接不同种类的金属材料，如钢铁、铝合金、铜等，具有焊接强度高、焊接速度快等特点。
本文将详细介绍螺母的功能和作用，以及不同类型的螺母的特点和适用范围。
同时，还将探讨电阻焊的原理和工作过程，以及在不同领域中的应用前景。
最后，通过对螺母的重要性进行总结，并展望电阻焊的发展前景，旨在为读者提供对螺母和电阻焊有更深入了解的参考。
文章结构部分的内容可以写成如下形式：1.2 文章结构本文按照以下结构进行组织和撰写：1. 引言：首先介绍螺母和电阻焊的背景和重要性，引出文章的主题。
2. 正文：2.1 螺母：详细介绍螺母的功能和作用，包括它在各种装配中的应用和螺纹连接的原理。
2.1.1 功能和作用：解释螺母在机械装配中的具体功能和作用。
2.1.2 不同类型的螺母：介绍常见的不同类型的螺母以及它们的特点和适用范围。
2.2 电阻焊：详细介绍电阻焊的原理和工作过程，以及它在各个领域的应用情况。
2.2.1 原理和工作过程：解释电阻焊的基本原理，包括电热转换和焊接过程。
焊接螺母底孔
焊接螺母底孔引言焊接是一种常见的金属连接方法，在各个领域都有广泛的应用。
在焊接过程中，螺母底孔是一种常见的焊接结构。
本文将介绍焊接螺母底孔的概念、工艺流程以及应用范围，以期为读者提供有关焊接螺母底孔的全面了解。
一、焊接螺母底孔的概念焊接螺母底孔是指在金属零件上预先开设一个孔洞，用于安装螺母。
螺母底孔通常用于焊接螺纹连接。
螺母底孔的设计和焊接质量直接影响到连接的可靠性和使用寿命。
二、焊接螺母底孔的工艺流程焊接螺母底孔的工艺流程包括以下几个步骤：1. 设计和确定焊接螺母底孔的位置和大小：根据设计需求和材料特性，确定螺母底孔的位置和大小。
通常，螺母底孔的位置应考虑到后续操作的便捷性，并确保与周围结构的稳固连接。
2. 制作螺母底孔：使用合适的工具设备，按照设计要求在金属零件上制作螺母底孔。
制作螺母底孔的方法有多种，如：打孔、钻孔、铣孔等。
在制作螺母底孔时，应注意保持孔洞的圆整和平整度。
3. 清洁和处理螺母底孔：在焊接之前，需要对螺母底孔进行清洁和处理，以去除表面的污垢和氧化物。
常用的清洁方法有机械清洗、化学清洗等。
处理螺母底孔的方法有热处理、表面处理等，以增强焊接接头的强度和耐腐蚀性。
4. 焊接螺母底孔：根据焊接材料和工艺要求，在螺母底孔中填充适当的焊接材料，并进行焊接操作。
在焊接过程中，应注意控制焊接温度、时间和焊接角度，以确保焊接接头的质量和可靠性。
5. 检验和修整焊接螺母底孔：焊接完成后，对焊接螺母底孔进行检验和修整。
通过检验，可以确保焊接接头的质量符合要求。
如果发现焊接缺陷或不符合要求，需要进行修整和重新焊接，以保证焊接质量。
三、焊接螺母底孔的应用范围焊接螺母底孔具有广泛的应用范围，特别是在金属结构和机械装配中常见。
以下是焊接螺母底孔的几个典型应用场景：1. 结构焊接：在金属结构中，螺母底孔常用于固定和连接不同零部件。
例如，钢结构中的焊接螺母底孔可以用于连接梁、柱和板材等结构零部件，以增强整体的稳定性和承载能力。
M12螺母凸焊工艺探讨
M12螺母凸焊工艺探讨【摘要】介绍了凸焊螺母M12与5mm厚B510L钢板焊接的试验过程，确定了最优工艺参数。
关键词凸焊螺母正交试验工艺参数随着产品质量的不断提高，凸焊螺母、螺栓已越来越广泛的应用于汽车行业。
好多资料对凸焊工艺参数进行了分析和研究，取得了显著成果，为后来者提供了具有非常实用的参考价值，但采用的试件多为2mm～2.5mm板料和M6、M8螺母，而在底盘大梁、变速箱、安全带等重要部位好多采用大厚度钢板和M10、M12的大螺母，国内一些小厂，主要是一些小的配套厂，由于工艺参数选择不正确，导致凸焊螺母焊接不牢，半成品件在运输过程中或转运过程中凸焊螺母容易脱落，有时不得不采取CO2气体保护焊进行加固，不但浪费人力、财力，也使凸焊失去了本来意义。
1大螺母、厚板凸焊的主要质量缺陷焊接不牢，半成品件在运输过程中或转运过程中凸焊螺母脱落，继续增大电流，螺纹退火严重,精度下降甚至烧毁螺纹。
2原因分析在压力作用下，螺母凸点被压溃，通电后，结合面处产生的巨大热量一部分用来加热板料和螺母形成熔核区，另一部分通过板料和螺母表面、板料和螺母传导到电极过程中散失掉。
由于板料表面积大，熔合区热量散失快，板的熔透率低，而螺母凸点处由于面积小得多熔透率高，在板件和螺母之间造成熔核偏移，甚至板料上不能形成熔核，影响焊接强度。
3解决办法3.1降低螺母在结合面处的熔透率采用强规范，在被焊件上通以大电流、短时间。
大电流产生热量保证凸点足以熔化，短时间缩短了产热过程，减少了热量散失，利于厚板熔核形成。
根据分析试选用以下参数:焊接时间为3或4周波,焊接电流20kA,试焊后测其扭力强度,结果都在90N·m左右。
再以大电流、短时间方式变化参数,效果不明显,但此时电流已足够大，继续增加电流，螺纹严重烧损、螺母发红。
3.2选择预热脉冲电流（电流1）焊核的产生需要强大的热量,因为此时电极是“冷”的，螺母及板材是“冷”的，焊核在凸脚尖端形成最有利，关键是要让板材参与焊核的形成，所以强大的热量在形核初期显得特别重要。
四方焊接螺母使用方法
四方焊接螺母使用方法
四方焊接螺母是啥玩意儿？嘿，那可是个超实用的小物件！咱先说说它咋用。
把螺母放在要焊接的位置，然后拿起焊接工具，就像挥舞着魔法棒一样，精准地把螺母和工件焊接在一起。
这过程就像搭积木，得稳稳当当的，可不能马虎。
使用四方焊接螺母安全不？那必须安全啊！只要你操作规范，就像走在平坦的大路上，没啥可担心的。
焊接的时候注意防护，别让火花溅到自己，这就跟打仗得穿好铠甲一个道理。
稳定性更是杠杠的，一旦焊接好，就像泰山一样稳，风吹雨打都不怕。
那它都能用在哪呢？工厂里、汽车上，到处都有它的身影。
它的优势可多了，安装方便，省时间省力气，这不比啥都强？就像有了个得力的小助手。
咱再看看实际案例。
有个汽车制造厂，用四方焊接螺母把零件组装得牢牢的，车子跑起来稳稳当当。
这效果，简直绝了！
四方焊接螺母就是这么牛，用起来方便，安全又稳定，优势多多，应用场景广泛。
赶紧试试吧！。
《焊接方形螺母》
《焊接方形螺母》汽车行业标准编制说明1 适用范围本标准规定了焊接方形螺母的型式与尺寸、技术条件。
本标准适用于汽车用螺纹规格为M4～M16和M8×1～M16×1.5的、与机械性能8.8级以下螺栓配合使用焊接方形螺母。
2 背景与编制目的本标准规定的焊接方形螺母是使用在商用车、乘用车车身部件上的标准件。
为了解决目前汽车行业使用的焊接方形螺母焊接后螺纹变形和焊接强度不够问题，汽车行业标准化技术委员会基础分标委会提出制订汽车行业《焊接方形螺母》标准。
本标准修改采用了DIN 928-2000《焊接方形螺母》。
与其不同之处及原因：——编写格式没有采用DIN 928-2000，而采用了我国标准GB/T1.-2009 《标准化工作导则 第一部分：标准的结构和编写》标准。
——尺寸代号按我国标准GB/T 5276-1985《紧固件 螺栓、螺钉螺柱及螺母 尺寸代号和标记》。
——没有采用汽车安全带固定点的7/16英制螺纹的规格。
因为汽车行业已经有单独的汽车安全带固定点螺母。
不应在本标准中重复出现。
——没有采用DIN 928-2000焊接钢板的孔径。
DIN 928-2000规定的焊接钢板的孔径是为了与DIN 929-2000《焊接六角螺母》标准规定的焊接钢板的孔径互换而相同，孔径大，以容纳焊接六角螺母的定位环。
不适合汽车行业使用条件。
——因我国标准习惯于在标准正文中不规定重量，而在其他文件中给出，因此本标准也没有采用产品的重量。
——取消了焊接方形螺母的在机械制图中的图样画法。
因我国与德国的机械制图画法不同。
——检查验收、标志与包装按我国标准。
与德国体系不一样。
——编号规则按汽车行业标准。
本标准编制所依据的起草规则符合GB/T 1.1标准的规定。
本标准规定的焊接方形螺母优点是，没有“凸爪”，便于自动焊接时，在送料管中不会发卡，适合机械手焊接。
焊接强度高、螺纹不易变形。
本标准是根据2009-1052-QC《工信部印发2009年第一批工业行业标准制修订计划》的安排开展标准制定工作。
凸焊螺母焊接技术要求
凸焊螺母焊接技术要求一、引言凸焊螺母焊接技术是一种常用的连接方法，广泛应用于机械制造、汽车制造等领域。
本文将介绍该焊接技术的要求和注意事项。
二、焊接工艺要求1.焊接设备选择：使用适当的焊接设备，确保焊接电流和电压稳定，以保证焊接质量。
2.准备工作：确保焊接部位干净、无油污和氧化物，并使用合适的清洁剂进行清洗。
3.材料准备：选用合适的焊接材料，如焊丝、焊剂等，保证其质量符合标准要求。
4.焊接位置：调整焊接位置，确保焊接质量和操作的便捷性。
三、焊接过程要求1.焊接温度控制：控制焊接温度，避免过高或过低导致焊接质量下降。
2.焊接时间控制：控制焊接时间，确保焊接达到预期结果。
3.焊接压力控制：控制焊接压力大小，使凸焊螺母与焊接基材紧密连接。
4.焊接速度控制：控制焊接速度，避免焊接过快或过慢导致焊接质量不理想。
四、焊接质量要求1.焊接强度：焊接后的凸焊螺母与焊接基材之间的连接强度应满足相关标准要求。
2.焊接外观：焊缝应平整、均匀，无裂纹、孔洞等缺陷。
3.焊接密封性：焊接后的螺母应具有良好的密封性，防止液体或气体泄漏。
4.焊接稳定性：焊接后的连接应具有稳定的性能，能承受一定的载荷和振动。
五、焊接安全注意事项1.焊接环境：进行焊接时应保持通风良好，防止有害气体对焊工造成伤害。
2.焊接防护：焊工应佩戴防护眼镜、手套等个人防护用品，确保自身安全。
3.焊接设备维护：定期对焊接设备进行维护和保养，确保其正常工作。
六、总结凸焊螺母焊接技术要求对焊接设备、材料、工艺和质量等方面提出了具体要求。
遵循这些要求并注意焊接安全，可以保证焊接质量和连接的可靠性。
在实际操作中，务必严格按照要求进行操作，提高焊接技术水平，确保产品品质和工作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接方螺母制作工艺：
一般步骤：盘元-酸洗-冷拔-冷镦。
同时考虑它的焊接性，一般用SWRCH10K或SWRCH15K。
1.盘元
是钢胚加热轧延制成。
以小钢胚为原料，经轧延后制成盘元，再加工后可生产螺丝、螺帽、钢线等下游产品。
依含碳量不同区分为高、中、低碳盘元，其中含碳量在0.45%以上者为高碳盘元，含碳量在0.22%~0.45%区间者为中碳盘元，含碳量在0.22%以下者为低碳盘元。
依中钢的分类标准，直径14mm以上者称为棒钢，14mm以下者称为线材，二者合称为棒线。
当盘元原料加工生产螺丝时，容易碎裂，因此须经热处理将材质软化，使其金相组织成圆球化，能耐加工时的冲压，经此处理之线材即为球化线材。
2.酸洗
利用酸溶液去除钢铁表面上的氧化皮和锈蚀物。
3.冷拔和冷镦需要专门的设备进行。
