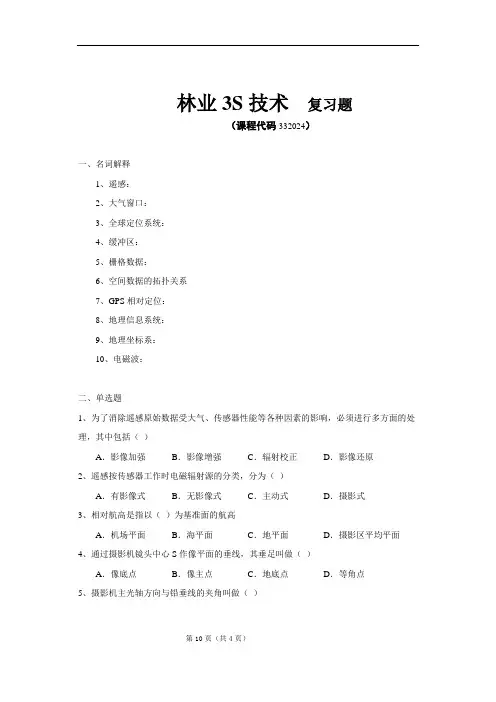

《林业S技术》期末考试复习题及参考答案
林业3S技术复习题（课程代码332024）一、名词解释1、遥感：2、大气窗口：3、全球定位系统：4、缓冲区：5、栅格数据：6、空间数据的拓扑关系7、GPS相对定位：8、地理信息系统：9、地理坐标系：10、电磁波：二、单选题1、为了消除遥感原始数据受大气、传感器性能等各种因素的影响，必须进行多方面的处理，其中包括（）A．影像加强B．影像增强C．辐射校正D．影像还原2、遥感按传感器工作时电磁辐射源的分类，分为（）A．有影像式B．无影像式C．主动式D．摄影式3、相对航高是指以（）为基准面的航高A．机场平面B．海平面C．地平面D．摄影区平均平面4、通过摄影机镜头中心S作像平面的垂线，其垂足叫做（）A．像底点B．像主点C．地底点D．等角点5、摄影机主光轴方向与铅垂线的夹角叫做（）A．垂直角B．仰角C．倾斜角D．俯角6、过像主点的像水平线（与主纵线垂直的所有线），叫做（）A．主纵线B．主横线C．等比线D．地平线7、航空摄影中，航向为南北飞行时，其像片编号多在像幅的（）A．南面B．东西面C．北面D．南北面8、投影差δ与地物高差h、像主点至像点的距离r、像片比例尺m、摄影机焦距f之间的关系应该是（）A．投影差δ与地物高差h成反比B．投影差δ与像主点至像点的距离r成反比C．投影差δ与像片比例尺m成反比D．投影差δ与摄影机焦距f成正比9、航空像片的比例尺是像片上与地面上对应的距离长度之比，它与（）有关。
A．航高B．摄影机型C．地物长度D．地物部位10、航空像片具有立体效果，但在立体观察时，必须是（）A．任意航线中的两张像片B．同一航线中的两张像片C．上下航线中的两张像片D．同一航线中的相邻两张像片11、航空像片立体观察时，由于像片对所处的平面位置不同，立体效应也不同，其中：零立体（无立体）是（）A．左像片在左，右像片在右B．左像片在右，右像片在左C．左右像片都各旋转90度D．右像片在上，右像片在下12、为了突出和显示目标物的特征，提高遥感图像的目视判读性能，最常用方法是光学影像增强处理，在林业上常用的方法有（）A．提高清晰度B．影像放大C．密度分割D．立体观察13、矢量图像是通过（）的方式来表示点、线、面实体的位置。
空间数据拓扑关系的自动生成
图3
图4
多边形一般包括：多边形号、中心点坐标、多边形属性数据、多边形的组成弧段号、多边形岛的信息，考虑到组成弧段的方向和多边形顶点序列的方向存在的可能的不一致性以及效率问题，可以改为记录下组成多边形的弧段指针和方向性信息，即弧段与多边形的方向是否一致，对于岛的信息则通过将构成变形的边线分块来处理的方式体现，比如多边形包含岛屿，则可以使多边形的外边界成为多边形的第一部分，岛屿作为多边形的二、三、四等部分的方式加以解决。多边形的数据结构可以表示如下：
List<Arc*> Arcs；//弧段集合
List<Arc*> NewArcs；//处理后的弧段集合
void BreakArc(Arc *arc)
{
Arc * first=0；//打断后的第一部分
Arc * second=0；//打断后的第一部分
bool IsSelfCross=false；
int LineCountofArc=弧段所包含的直线段数目；
拓扑关系自动生成算法的一般过程为：
1．弧段处理，使整幅图形中的所有弧段，除在端点处相交外，没有其他交点，即没有相交或自相交的弧段。
2．结点匹配，建立结点、弧段关系。
3．建立多边形，以左转算法或右转算法跟踪，生成多边形，建立多边形与弧段的拓扑关系。
4．建立多边形与多边形的拓扑关系。
5．调整弧段的左右多边形标识号。
Node * _end; //终止结点指针
Polygon * _LeftPolygon; //弧段左多边形指针
Polygon * _RightPolygon; //弧段右多边形指针
public:
Arc() {…}; //构造函数
~Arc() {…}; //析构函数
测绘技术地理空间数据的模型构建与拓扑关系分析
测绘技术地理空间数据的模型构建与拓扑关系分析近年来，随着信息技术的飞速发展，测绘技术在地理空间数据的模型构建和拓扑关系分析方面发挥着越来越重要的作用。
地理空间数据是指描述地球表面现象及其属性的数字化数据，而模型构建和拓扑关系分析可以帮助我们更好地理解和解读这些数据。
一、地理空间数据的模型构建地理空间数据的模型构建是指将真实世界的地理现象和其属性以数字化的形式表达出来的过程。
模型构建的核心是选择合适的模型和建立正确的映射关系。
常见的地理空间数据模型主要包括栅格模型和矢量模型。
栅格模型是将地理空间数据按照一定的分辨率划分成规则的像元，每个像元都包含有关地理现象及其属性的信息。
由于栅格模型采用了像元矩阵的形式，使得数据处理和计算较为简单，因此在遥感、图像处理等领域得到了广泛应用。
但是，栅格模型存在着数据存储冗余、数据精度有限等问题。
矢量模型则是将地理空间数据表示为一系列的几何图形，如点、线、面等。
矢量模型通过确定几何图形的空间位置和属性信息来描述地理现象。
矢量模型具有精度高、存储效率高等优点，因此在地理信息系统（GIS）领域广泛应用。
然而，由于矢量模型对数据结构和拓扑关系要求较高，因此构建过程较为繁琐。
二、地理空间数据的拓扑关系分析拓扑关系分析是指对地理空间数据的几何和拓扑关系进行分析和处理的过程。
地理空间数据的拓扑关系包括邻接关系、包含关系、相交关系等。
通过拓扑关系分析，可以探索地理现象之间的空间关系，为环境规划、资源管理等决策提供支持。
邻接关系是指地理现象之间的接触或相邻关系。
例如，邻接关系可以描述两个区域是否相邻、两条道路是否连接等。
包含关系是指一个地理现象是否完全包含另一个地理现象。
例如，包含关系可以描述一个地区是否完全包含在另一个地区内部。
相交关系是指两个地理现象是否相交。
例如，相交关系可以描述两条道路是否交叉。
拓扑关系分析可以通过各种算法和工具来实现。
较为经典的拓扑关系分析方法包括缓冲区分析、网络分析、点线面关系分析等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空间数据的拓扑关系
1.空间数据的拓扑关系
地理信息系统同其它一些事务信息处理系统如银行管理系统，图书检索系统的主要区别在于地理信息系统中具有大量几何目标信息。
这些几何目标信息还包含两类信息，一类是目标本身的位置信息；另一类是地物间的空间关系信息。
如果忽略几何目标间的空间关系信息，那么从数据结构的角度看，地理信息系统的数据结构就可以设计成通常事务信息处理系统的形式。
也就是说，由于地理信息系统必须同时考虑几何目标的空间关系、地物位置信息及特征信息，致使地理信息系统的数据结构比较复杂。
为了研究几何目标的空间关系，在此引入拓扑关系的概念。
2. 拓扑的基本概念
几何信息和拓扑关系是地理信息系统中描述地理要素的空间位置和空间关系的不可缺少的基本信息。
其中几何信息主要涉及几何目标的坐标位置、方向、角度、距离和面积等信息，它通常用解析几何的方法来分析。
而空间关系信息主要涉及几何关系的“相连”、“相邻”、“包含”等信息，它通常用拓扑关系或拓扑结构的方法来分析。
拓扑关系是明确定义空间关系的一种数学方法。
在地理信息系统中用它来描述并确定空间的点、线、面之间关系及属性，并可实现相关的查询和检索。
从拓扑观点出发，关心的是空间的点、线、面之间的联接关系，而不管实际图形的几何形状。
因此，几何形状相差很大的图形，它们的拓扑结构却可能相同。
图3-4(a)(b)所表示的图，其几何形状不同，但它们结点间拓扑关系是相同的，均可用图3-4(c)所示结点邻接矩阵表示。
(c)中交点为1处表示相应纵横两结点相连。
同样，图3-5(a)(b)所表示的图，其几何形状完全不同，但各面块之间的拓扑邻接关系完全相同，如图3-5(c)邻接矩阵所示，(c)中交点为1处表示相应的两个面相邻。
总之，拓扑关系反映了空间实体之间的逻辑关系，它不需要坐标、距离信息，不受比例尺限制，也不随投影关系变化。
因此，在地理信息系统中，了解拓扑关系对空间数据的组织，空间数据的分析和处理都具有非常重要的意义。
3．空间数据的拓扑关系
空间数据拓扑关系的表示方法主要有下述几种：
一、拓扑关联性
拓扑关联性表示空间图形中不同类型元素，如结点、弧段及多边形之间的拓扑关系。
如图3-6(a)所示的图形，具有多边形和弧段之间的关联性P1/a1，a5，a6；P2/a2，a4，a6等，如图3-6(b)所示。
也有弧段和结点之间的关联性，N1/a1，a3，a5，N2/a1，a6，a2等。
即从图形的拓扑关联性出发，图3-6(a)可用如图3-6(b)，(c)所示的关联表来表示。
用关联表来表示图的优点是每条弧段所包含的坐标数据点只需存储一次，如果不考虑它们之间关联性而以每个多边形的全部封闭弧段的坐标点来存储数据，不仅数据量大，还无法反映空间关系。
二、拓扑邻接性
拓扑邻接性表示图形中同类元素之间的拓扑关系。
如多边形之间的邻接性，弧段之间的邻接性以及结点之间邻接关系(连通性)。
由于弧段的走向是有向的，因此，通常用弧段的左右多边形号来表示并求出多边形的邻接性，如图3-6(a)所示图，用弧段走向的左右多边形表示时，得到表3-1(a)。
显然，同一弧段的左右多边形必然邻接，从而得到如表3-1(b)所示的多边形邻接矩阵表。
表中值为1处，所对应多边形相邻接，从表3-1(b)整理得到多边形邻接性表如表3-1(c)所示。
同理，从图3-6(a)可得到如表3-2所示的弧段和结点之间关系表。
由于同一弧段上两个结点必连通，同一结点上的各弧段必相邻，所以分别得弧段之间邻接性矩阵和结点之间连通性矩阵如表2-3(a)，(b)所示。
三、拓扑包含性
拓扑包含性是表示空间图形中，面状实体中所包含的其它面状实体或线状、点状实体的关系。
面状实体中包含面状实体情况又分为三种情况，即简单包含、多层包含和等价包含。
分别如图3-7(a)，(b)和(c)所示。
图3-7(a)中多边形P1中包含多边形P2，图3-7(b)中多边形P3包含在多边形P2中，而多边形P2，P3又都包含在多边形P1中。
图3-17(c)中多边形P2，P3都包含在多边形P1中，多边形P2、P3对P1而言是等价包含。
3．2．3 拓扑关系的关联表达
拓扑关系的关联表达是指采用什么样的拓扑关联表来表达空间位置数据之间关系。
在地理信息系统中，空间数据的拓扑关联表达尤为重要，通常可采用全显式表达和半隐式表达方式。
一、全显式表达
全显式表达不仅明确表示空间数据多边形→弧段→点之间拓扑关系，同时还明显表达点→弧段→多边形之间关系。
为了描述图3-8所示图及其拓扑关系，可用关联表表3-4到表3-7来表示。
其中表3-4，3-5自上到下表示基本元素之间关联性；表3-6，3-7自下到上表示基本元素之间关联性。
这些表的集合即为图3-8的拓扑关联表的全显式表示。
二、半隐式表示
分析表3-4到表3-7可知，从表3-5可以推导出表3-6。
同样，从表3-6可推导出表3-5，而且，这种推导相当简单。
同时，从表3-4和表3-5也可推导出表3-7，但这种推导关系比较复杂。
基于上述原因，为了简化拓扑关联表达，又便于使用，常常选择表3-4，表3-5和表3-6中的一个，以及表3-7来表达矢量数据结构中不同元素之间拓扑关联性。
在此基础上，还可以进一步把表进行合并，形成如表3-8所示的半隐式表示。
