合肥市合淮路（西二环-新206）工程2标段雨水口及支管施工技术交底交底人：复核人：接收人：日期：技术交底书技术交底书表格编号1310项目名称合肥市合淮路（西二环—新206）工程二标段第页共页交底编号工程名称排水工程设计文件图号2014-SZ-23施工部位雨水口及支管交底日期2016.3.1技术交底内容：一、技术交底范围本交底适用于合肥市合淮路（西二环—新206）工程二标段路基雨水口及支管工程施工技术要点、施工常见遇到的问题及处理措施。
二、设计情况本标段雨水口连接管，除图纸特别说明外，六箅以下雨水口连接管采用Ⅱ级d300钢筋砼管，六箅雨水口连接管采用Ⅱ级d500钢筋砼承插口管，并均以i=0.01坡向检查井，且起点管道覆土不小于0.7米，全管段采用C15混凝土满包，s=10cm,e=23.2cm。
雨水口采用偏沟式雨水口，除特别说明外，道路机动车道采用偏沟式三箅雨水口，辅道采用偏沟式双箅雨水口，道路相对低点处雨水口加密。
雨水口设置落底，深度为0.3米，实际施工道路相对低点位置如与图中标注有偏差，应相应调整雨水口位置，确保相应低点处布设有雨水口，道路交口范围内雨水口布置以交口设计图为准。
三、施工顺序雨水口及支连管在路基96区填筑完成后开始施工，支连管护管混凝土强度达到75%以后方可开放交通。
四、施工工艺1、雨水支连管（1）雨水支连管采用d300钢筋混凝土管，壁厚3cm，360度满包C15混凝土护管。
（2）雨水支连管坡度为1%，在雨水口起点埋深为1m，既96区顶往下49cm位置。
（3）按设计放出雨水连接管中线，往两侧各扩30cm，即为雨水支连管开挖线，并洒白灰标记。
雨水支连管沟槽开挖采用小挖机开挖，沟槽宽度为60cm，沟槽开挖深度雨水口起点位置为62cm（管底埋深49cm+3cm壁厚+10cm混凝土基础）。
（4）雨水支连管起点接口必须与雨水口内壁相平，不得伸入雨水口，避免影响雨水口收水效果。
（5）沟槽开挖后，浇筑10cmC15混凝土平基，待混凝土终凝后，安装混凝土管道，管节与管节之间不留缝隙，用混凝土垫块稳管后，浇筑C15混凝土至沟槽顶面。
雨水口施工
雨水口施工【篇一：雨水口及雨水支管施工技术交底】雨水口及雨水支管施工技术交底项目：贵安新区贵安路联络线道路工程2标单位：中铁港航局集团有限公司一、适用条件及范围k34+200~k40+420雨水口及雨水支管施工。
二、施工工艺 1、工艺流程施工准备→施工放样→沟槽开挖→垫层施工→管道吊装→管道接口→三角区、管腔、管顶回填→检查井砌筑。
2、施工技术要求 2.1、沟槽开挖1）、根据检查井位置，用钢尺从检查井中心位置往大里程方向引出3米，为雨水口中线位置。
用白灰撒出雨水支管和雨水口的开挖线，雨水口和雨水支管一起开挖，采用机械开挖为主、人工清底为辅。
2）、机械开挖至距设计标高20cm，人工集中挖除清底，找平夯实。
开挖过程中严禁超挖。
2.2、管道基础施工1）、管道开挖完成后，即铺设砂砾垫层，垫层厚度为10cm。
2）、垫层采用人工铺设，找平，并采用平板打夯机夯实，其密实度要求达到95%以上。
2.3、雨水支管铺设安装及接口1）、本段采用dn300双壁波纹管，采用承插式弹性密封橡胶圈接口。
2）、雨水口耳管外壁满包c15、厚200mm的混凝土保护层。
2.4、雨水口砌筑1）、施工人员将雨水口基础清至指定标高，雨水口由路缘石顶面下反1.07m为基础底，基础采用10cm厚c15混凝土。
2）、根据雨水口中心位置，画出雨水口位置砌筑雨水口，在砌筑至井路面顶以下30cm左右时，由技术人员再次确认精确标高，严格按照指定标高砌筑。
2.5、过梁安装雨水口砌筑至设计标高后，及时安装过梁，安装时砖墙顶面用水冲刷干净，并铺砂浆，按照设计标高找平。
三、雨水口及雨水支管质量控制要点 1、雨水口质量控制要点1.1、在雨水口基础上，先铺砂浆后再砖砌，一般采用一丁一顺或二丁一顺砌筑。
每层mu10砖块上下竖缝错开。
1.2、砌筑雨水口的内壁用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝严密。
其座浆、抹三角灰均采用1:2防水水泥砂浆。
2、管道回填质量控制要点2.1、三角区、管腔区回填由人工采用碎石分层夯填，分层厚度不大于20cm，碎石回填至管底向上18cm，密实度要达到95%以上，以上采用同路基回填材料回填，压实度应达到95%以上。
雨水管道施工技术交底
25.00
800
35.35
1000
39.52
1200
43.30
当管道内径大于上表规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量：
Q=1.25D 式中 Q——允许渗水量，m3/(24h·km)；
D——管道内径的开根号，mm。
八、沟槽回填
在闭水试验合格后应及时进行沟槽回填。
回填砂采用分层回填，分层夯实，分层做密实度检测，每层回填 20cm。用打夯机振实，
第一次先施工平基砼，护管砼待管道安装后再进行施工。管道平基宜与井室基础同时浇筑， 砼施工时应支模，模板采用木模，支模时板与板之间应紧靠，两侧用木桩支撑牢固，以防止 漏浆挤模，自由高度超过 2 米时砼下槽采用溜槽下落，以防止砼分层离析，砼下槽后先用插 入式振捣器振实，然后用平板振捣器振捣再用人工整平抹光，浇捣后应及时做好湿养护，养 护采用人工浇水。
差按不超过 30cm 控制。
对于工作空间小，当打夯机无法作业时，可采用木夯或铁夯，每Байду номын сангаас回填厚度不得大于
20cm。
分段回填压实时，相邻段的接茬呈阶梯状，不得漏压。 采用压路机等机械压实时，碾压重迭宽度不得 20cm，为防止碾压时破坏管道，碾压时 不带震，其行驶速度按不超过 2km/h 控制。 对于井室周围回填，按下列方法进行： 浇筑检查井的混凝土强度达到设计规定强度后方可开始回填。 路面范围内的井室周围采用石灰土、砂、砂砾石等材料回填。回填宽度不小于 40cm。 井室周围的回填与管道沟槽回填同时进行，当不能同时进行时，则预留台阶形接茬。 道路路基范围内可能发生的综合管线管、井的回填、碾压以及余土外弃同雨水管道施 工工艺。 九、质量保证措施 1、沟槽开挖施工防雨 （1）雨季施工，尽量缩短开槽长度。同时充分考虑由于挖槽和堆土，破坏天然排水系 统后，及时做好地面雨水排除工作。 （2）雨季挖槽，采取措施，严防雨水进入沟槽。 （3）防止雨水进入沟槽，一般采取如下措施： ①沟槽四周的堆土缺口，堆叠土埂，使其闭合，必要时开挖排水沟把沟槽边的地表积水 引到其它低洼处。 ②堆土向槽一侧的边坡、铲平拍实，避免雨水冲塌。在暴雨季节，在堆土内侧挖排水沟， 将汇集的雨水引向槽外；如无条件引向槽外时，每 30m 左右作一泄水簸箕，有计划地将雨水 引入槽内，以免冲刷边坡，水簸箕的位置躲开坡度板。 ③挖槽见底后随即进行下一工序，否则，槽底以上要暂留 20cm 不挖，作为保护层。 ④下水道接通已有的管段，留在最后施工；或在枯水期先行接通，把管口封堵，将沟槽 认真回填夯实，以防水倒灌。沟槽原有线接通前，先叠筑防水坝，坝顶高度较施工期间最高 水位高出 0.5m。 2、管道安装的施工防雨 （1）雨期施工采取以下措施，防止泥土随雨水进入管道，尤其注意管径较小的管道。 （2）按土方雨期施工的要求，防止地面迳流雨水进入沟槽； （3）配合管道铺设，及时砌筑检查井和连接井； （4）凡暂时不接支线的预留管口，及时砌砖封口，以免泥砂流入管道中；
雨水口以及支管技术交底
本表由施工单位填写，城建档案馆、建设单位、监理单位、施工单位保存。

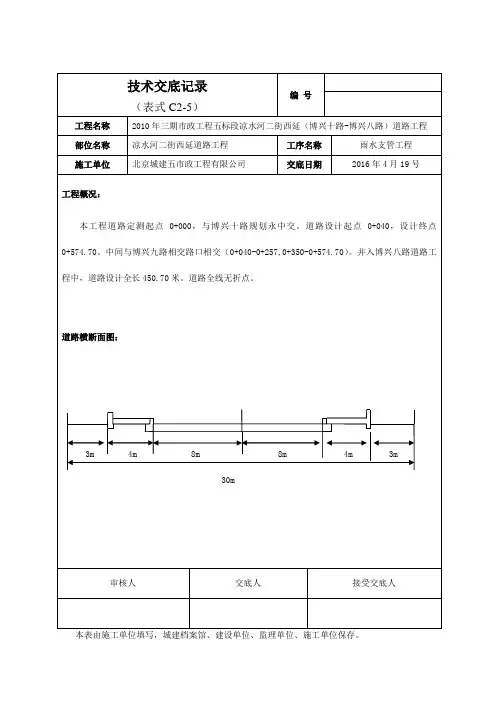

技术交底记录
