消声器支架重量计算公式
消声器支架重量计算公式
消声器支架是一种用于支撑和固定消声器的重要元件，其重量的计算对于设计和安装工作至关重要。
本文将介绍消声器支架重量的计算公式及其相关内容。
一、引言
消声器支架在工业设备、建筑物和交通工具中广泛使用，用于减少噪音和振动的传播。
正确计算消声器支架的重量对于保证其结构的稳定性和安全性至关重要。
消声器支架的重量取决于多个因素，包括材料、尺寸和形状等。
根据经验公式和实际工程需求，消声器支架的重量可以通过以下公式计算：
重量（kg）= 材料密度（kg/m³）× 支架体积（m³）
其中，材料密度是指支架所采用材料的密度，单位为千克每立方米（kg/m³）；支架体积是指支架的总体积，单位为立方米（m³）。
三、支架体积计算
支架体积的计算需要考虑支架的几何形状和尺寸。
常见的支架形状包括矩形、圆形和复杂曲线形状等。
1. 矩形支架体积计算
对于矩形支架，可以使用以下公式计算其体积：
体积（m³）= 长度（m）× 宽度（m）× 高度（m）
其中，长度、宽度和高度分别为支架的尺寸，单位为米（m）。
2. 圆形支架体积计算
对于圆形支架，可以使用以下公式计算其体积：
体积（m³）= π × 半径²（m²）× 高度（m）
其中，π是一个数学常数，约等于3.14159；半径和高度分别为支架的尺寸，单位为米（m）。
3. 复杂曲线形状支架体积计算
对于复杂曲线形状的支架，可以通过将其分解为多个简单几何形状的部分，然后分别计算每个部分的体积，最后将它们累加得到总体积。
四、支架材料密度选择
支架的材料密度是计算重量的重要参数。
常见的支架材料包括钢、铝、塑料等。
不同材料的密度不同，因此在计算重量时需要选择相应的材料密度。
1. 钢材料密度：钢是一种常用的支架材料，其密度通常为7850千克每立方米（kg/m³）。
2. 铝材料密度：铝是一种轻便的支架材料，其密度通常为2700千克每立方米（kg/m³）。
3. 塑料材料密度：塑料是一种轻量级的支架材料，其密度通常为1000-2000千克每立方米（kg/m³）。
根据具体的工程需求和预算限制，可以选择适当的材料密度。
五、应用举例
以某工业设备的消声器支架为例，该支架的尺寸为2米× 1米× 0.5米，材料选择为钢材。
根据上述计算公式和参数，可以进行如下计算：
1. 支架体积计算：
体积（m³）= 2米× 1米× 0.5米 = 1立方米
2. 支架重量计算：
重量（kg）= 7850千克每立方米× 1立方米 = 7850千克
六、总结
消声器支架的重量计算是设计和安装工作中不可忽视的一环。
通过合理选择材料密度和计算支架体积，可以准确计算出支架的重量。
在实际工程中，还需要考虑支架的强度和稳定性等因素，以确保支架的安全可靠。
希望本文的介绍对于理解和应用消声器支架重量计算公式有所帮助。
2012北京预算定额通风空调工程各章节说明
2012北京预算定额通风空调工程各章节说明北京市建设工程计价依据——预算定额通用安装工程预算定额第七册通风空调安装工程第七册:通风空调安装工程册说明一、第七册《通风空调工程》（以下简称本定额）适用于工业与民用建筑项目中的通风、空调工程。
二、刷油、防腐蚀、绝热工程，执行第十二册《刷油、防腐蚀、绝热工程》相应项目。
三、本定额中未包括过跨风管落地支架的制作安装，若设计要求，执行第一章设备支架制作安装相应子目。
四、通风空调工程系统调试费，按系统工程人工费的14%计算，其中人工费占25%。
五、本定额设备安装未包括基础浇注及二次灌浆，基础浇注执行第一部分《房屋建筑与装饰工程预算定额》相应项目；二次灌浆执行第三册《静置设备与工艺金属结构制作安装工程》相应项目。
六、本定额均不包括施工、试验、空载、试车用水和用电，已含在第一部分《房屋建筑与装饰工程预算定额》相应项目。
带负荷试运转、系统联合试运转及试运转所需油（油脂）、气等费用，由发承包双方另行计算。
七、建筑物檐高：建筑物檐高以室外设计地坪标高作为计算起点。
1.平屋顶带挑檐者，算至挑檐板下皮标高；2.平屋顶带女儿墙者，算至屋顶结构板上皮标高；3.坡屋面或其他曲面屋顶均算至墙的中心线与屋面板交点的高度；4.阶梯式建筑物按高层的建筑物计算檐高；5.突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。
八、通用安装工程费用标准详见附录（二）。
第一章通风空调设备及部件制作安装说明一、本章包括空气加热器（冷却器）、空调器及空调机组、风机盘管、密闭门、过滤器、净化工作台、风淋室、风机及其他通风设备、冷却塔、冷水机组安装，设备支架及底部垫料制作安装等共十一节161个子目。
二、本章设备安装定额中，包括随设备配备的设备支架或底部垫料安装，不得另计。
三、多联体空调室外机安装按制冷量执行相应子目，室内机按安装方式执行风机盘管安装相应子目。
四、高中效过滤器安装定额中已包括试装，不论设计是否要求，定额均不调整。
风口重量(消声器、静压箱重量计算)
1.000 1.000 1.000 1.000 1.000 1.000 1.000 0.240 1.000 1.000
1.000 1.000 1.000 1.000 1.000 1.000 1.000 0.240 1.000 1.000 1.000
10.50 9.00 9.00 9.75 9.75 3.40 4.08 2.17 20.66 109.69
注：以上A、B为标称尺寸，L为长度，A、B、L的计量单位为“M”.
பைடு நூலகம்
13 14 15 16 17 18
阻抗复合消声器（T701-6） 微穿孔板消声器 消声静压箱（厚 50mm） 消声静压箱（厚100mm） 矩形防火阀 圆形防火阀
（A*B+A*L+B*L）*2*1.5*8.125*1.5 （A*B+A*L+B*L）*2*1.5*8.125*1.5 （A*B+A*L+B*L）*2*1.5*8.125*1.5 （A*B+A*L+B*L）*2*1.5*8.125*1.5 [(A*B)+(A+B)*0.35*2]*3*7.85*1.2 [A*3.142*0.35+(A/2)2*3.142]*3*7.85*1.2
石编 ------ 设施部件单重估算表
风口、散流器、消声器、静压箱单重估算计算公式
序 号 1 部 件 名 称 单层百叶风口 单重估算公式 （Kg/只） (A+0.05)*(B+0.05)*(2.5*2.72)*1.2 A （M） 1.750 1.000 1.000 0.800 0.800 0.800 0.700 0.700 0.630 0.600 0.600 0.600 B （M） 0.800 1.000 0.400 0.500 0.400 0.300 0.500 0.300 0.400 0.400 0.320 0.300 L （M） 单重 （Kg/只） 12.48 9.00 3.86 3.81 3.12 2.43 3.37 2.14 2.50 2.39 1.96 1.86 数量 (只 ) 10 合计 （Kg/只） 124.85 备 注
消音器计算说明书
消音器计算说明书位号：HX-6465计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器41371170.1以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。
根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。
所需消音量如下：△LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。
消声片长度我们设计为L=1.0m；根据△LAo=ψ×a o×（P/S）×L△LAo=1.2×0.8×（1.33/0.085）×1=18.4dB(A)＞5dB(A)。
消声后：△Lo=90-18.4=71.6dB(A)故消音量满足设计要求。
2、消声器外筒钢板采用5mm厚的钢板；根据质量定理可以计算出隔音量为28dB（A)；28dB（A)＞5dB(A)满足消声器设计要求。
3、消声器上限频率：消声器通道宽度我们设计为0.15m,经计算消声器上限截止频率为3594H Z。
倍频带为4000~8000的声功率为80dB（A)＜85dB（A)；故消声器宽度符合设计要求。
4、消声器下限频率：吸声片宽度我们设计为0.1m,经计算消声器下限截止频率为78H Z。
计算发现消声器对频率低于78H Z倍频带消音效果稍差；但是我们可以通过提高消声器的整体消音量（18.4dB(A)）来满足低频消音量的要求。
5、气体流速对消声量影响：消声器总流通面积为0.17m2,计算流速为10.8m/s。
△Lo"=△Lo(1+M)-2△Lo"=71.6(1+0..032)-2=72.8dB(A)。
△Lo"＜85dB(A)故消声器满足设计要求。
位号：HX-6402计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器63406229.60.5以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。
通风工程计算规则
第一章薄钢板通风管道及附件说明及工程量计算规则一、说明（一）本章包括：薄钢板通风管道、静压箱、薄钢板通风管道附件的制作与安装、通风管道检测及运输和软管接头制作与安装等7节共144个子目。
（二）风管咬口制作，定额中综合考虑了各种咬口形式，不分单、双咬口及按扣式咬口等，均执行相应定额子目。
对于弧形风管制作、安装，执行相应风管子目，其人工工日和材料用量乘以系数1.12。
（三）整个通风系统设计采用渐缩管均匀送风时，按平均直径（或大边长）执行相应定额子目，其人工工日乘以系数2.5。
（四）风管安装子目中所列的法兰垫料，是按橡胶板编制的，若与设计要求不同时可以换算，其他不变。
使用泡沫塑料时，每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵时，每千克橡胶板换算为闭孔乳胶海绵0.5kg；使用8501密封胶条时，每千克橡胶板换算为8501密封胶条5.13m。
（五）弯头导流叶片制作安装，定额是按单叶片编辑的，如采用香蕉形双叶片，其人工工日和材料用量乘以系数2.5。
（六）普通钢板风管安装（焊接），定额中不包括探伤费用。
（七）净化风管项目中，不包括型钢镀锌费时，如设计要求镀锌时，其费用另计。
（八）静压箱若使用在净化通风系统中，其人工工日乘以系数1.10，材料费乘以系数1.2。
二、工程量计算规则（一）通风管道分直径（或大边长），按展开面积以平方米计算。
检查孔、测定孔、送回风口等所占的开孔面积不扣除。
（二）风管长度一律以图示管的中心线长度为准，不扣除弯头、三通、变径管等异性管件的长度，但应扣除阀门及部件所占长度。
中心线的起止点均以管的中心线交点为准。
（三）检查孔分规格以个计算。
（四）测定孔分类型以个计算。
（五）弯头导流叶片按周长以组计算。
（六）软管接头按其展开面积以平方米计算；柔性连接管分规格以节计算。
（七）静压箱分大边长，按其展开面积以平方米计算，所接风管的开口面积不扣除。
（八）风管运输，按薄钢板通风管道、静压箱、罩类及泛水的展开面积以平方米计算。
风阀消声器重量计算表
一、消声器、消声弯头（阻抗复合式）
类型长（A）mm宽（B）mm周长（L）m重量（Z）Kg定额编号周长小于6米120080041809-124
周长大于6米009-124
一、消声器、消声弯头（管式）
类型长（A）mm宽（B）mm周长（L）m重量（Z）Kg定额编号周长小于6米1500100052259-120
周长大于6米009-120
二、消声静压箱
类型长（A）m宽（B）m高（H）m面积（S）m重量（Z）Kg 长度小于2米51234326.808
长度大于2米00
注：无特殊注明，消声器按管式取费。
定额人工费定额材料费定额机械费实际人工费实际材料费实际机械费
0.1676880.0652160.00215830.1838411.738880.38844
0.1676880.0652160.002158000
定额人工费定额材料费定额机械费实际人工费实际材料费实际机械费
0.1199880.0403280.01205326.99739.0738 2.711925
0.1199880.0403280.012053000
定额编号定额人工费定额材料费定额机械费实际人工费实际材料费9-170、13-372144.33、29.1131.94、16.4516.41248.03679598.2365713 9-170、13-372144.33、29.1131.94、16.4516.4100
实际机械费2.68145964。

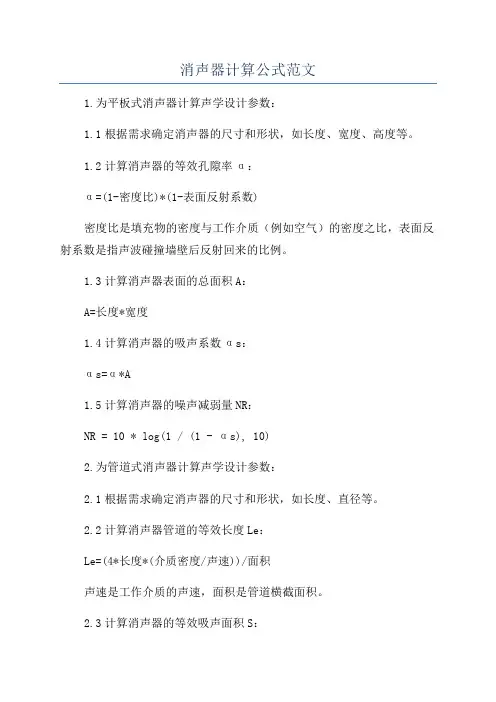

消声器计算公式范文
