C20无砂大孔混凝土配合比设计书
C20混凝土配合比手册
配合比
料用 量/kg
335 680 1215 200
36%
配合比例 1 2.03 3.63 0.6
普通混凝土配合比 NO：014
技术要求 强度等级：C 20 抗渗等级： 塌落度/mm：35～50
水泥：P.O 32.5 河砂：中砂 碎石/mm： 5～16 原材料
每1㎡材 料用 量/kg
水泥 345
配合比例 1
河砂 碎石 水 外加剂 砂率
665 1255 205 35%
1.93 3.55 0.59
普通混凝土配合比 NO：006
技术要求 强度等级：C 20 抗渗等级： 塌落度/mm：10～30
水泥：P.O 32.5 河砂：中砂 碎石/mm：20～40 原材料
粉煤灰： 外加剂：
粉煤灰： 外加剂：JM-V1
配合比
每1㎡材 料用 量/kg
水泥 350
配合比例 1
河砂 碎石 水 外加剂 760 1125 195 3.500
2.17 3.21 0.56 0.010
砂率 40%
原材料 配合比
粉煤灰： 外加剂：JM-v1
每1㎡材 料用 量/kg
水泥 330
河砂 碎石 810 1110
配合比例 1 2.45 3.36
水 外加剂 180 3.3 0.55 0.01
砂率 42%
普通混凝土配合比 NO：008
技术要求 强度等级：C20 抗渗等级： 塌落度/mm：160～180
水泥：P.O 32.5 河砂：中砂 碎石/mm： 20～40 原材料
NO：009 塌落度/mm：35～50 碎石/mm： 20～40
C20砼配合比设计
得S0=653Kg/m3,G0=1326Kg/m3。
每立方砼的材料用量的初步配合比为：
水泥：砂：石：水=329:653:1326:188
水泥：砂：验和易性和调整配合比，提出和易性符合要求的基准配合比。强度验核和配合比调整、优选。
水：河水。
1、确定试配强度Rh
Rh=RD+0（取4MPa）
Rh=20+4=24MPa
2、按强度要求计算水灰比
W/C=A*Rc/（Rh+A*B*Rc）
=0.46*42.5/(24+0.46*0.52*42.5)
=0.572
按耐久性复核水灰比
3、确定水用量（W0）
根据碎石最大粒径、坍落度要求查得用水量W0=188kg/m3。
砂：653*(1+0.08)=705.24Kg/m3
石：1326*(1+0.01)=1339.26Kg/m3
因此工地配合比为:1:2.14:4.07:0.37
按初步配合比取12L砼的材料用量，进行试拌检测坍落度。测定坍落度为12MM，粘聚性和保水性良好，满足和易要求，符合要求。按配合比作强度试验，其结果为25Mpa。符合要求。
8、计算施工配合比。
砂含水量为8%，碎石含水量为1%。各材料用量为：
水泥：329Kg/m3
水：188-（653*0.08+1326*0.01）=122.5Kg/m3
4、计算水泥用量（C0）
C0=C/W*W0
=1/0.572*188
=328.67Kg/m3
对照最小水泥量符合耐久性要求。
5、确定砂率（Sp%）
Sp=K*s*ng∕(s*ng+g)*100%
C20混凝土配合比设计
C20混凝土配合比设计可供应 32.5水泥密度：：Pc=3.10富裕系数：rc=1.13 中砂表观密度:P/s=2.65 碎石最大粒径：dmax=40mm表观密度：2.70,砼坍落度：30-50mm1、确定混凝土配制强度：按题意已知：设计要求砼强度Ry=20Mpa 按表3-3-2标准差ó=5.0按式：（3-3-1）Ryp=Ry+1.645*5.0=20+1.645*5=28.2Mpa2、计算水灰比：ó2(1)按强度要求计算水灰比：1、计算水泥实际强度：由题意已知采用，水泥Rd=32.5Mpa,水泥富裕系数：Rc=1.13（通常取Rc=1.00-1.13） Rs=RcRd=1.13*32.5=36.7Mpa2、计算水灰比：已知砼配制强度Ryp=28.2Mpa,水泥实际强度Rs=36.7Mpa砼强度回归系数采用表（3-1-7）A=0.48 B=0.52 按式（3-3-6）计算水灰比：W/C=ARs/(Ryp+ABRs)=(0.48*36.7)/(28.2+0.48*0.52*36.7)=0.47(2)按耐久性校核水灰比：根据砼所处环境条件属严寒地区，查表（3-3-3）允许最大水灰比0.60，按强度计算水灰比0.47，符合耐久性要求，采用水灰比为0.47（如不符合采用最大水灰比0.60）3、选定单位用水量：要求砼坍落度为30-50mm，碎石最大粒径dmax=40mm 查表（3-3-4）选用水量为175kg/cm3 4、计算单位用水量：1、已知砼单位用水量：Mo=175g/cm3水灰比：w/c=0.47 单位用水量为：Co=175/c=0.47=175/0.47=372.3kg/cm32、按耐久性计算：根据砼所处寒冷要区配筋砼查表（3-3-3）最小水泥用量为不低于280kg/cm3按强度要求计算单位用灰量372.3kg/cm3符合耐久性要求，（如下符合就采用280）故采用单位用灰量372.3kg/cm35、选定砂率（ßs）:已知碎石最大粒径40mm，水灰比0.47，查表（3-3-5）选定砂率范围30-35%，选定砂率为33%6、计算砂石用量：采用假定砼混合料湿表观密度Pcp=2400 kg/cm3解得：2400-372-175=1853砂：1853*33%=611 kg/cm3石：1853*（1-33%）=1242 kg/cm3即；水泥：砂子；碎石：水=372：611：1242：175Co: So: Go: Wo = 1: 1.64: 3.3: 0.473混凝土的砂率选用表（%）（JGJ/T55-96）表3-3-5水泥混凝土配合比设计计算表表3-3-9C40混凝土配合比设计C40混凝土用于某公路K**+***桥钢筋混凝土施工，要求施工时现场坍落度为30～50mm ，碎石的最大粒经为30mm 。
C20无砂大孔混凝土配合比设计书

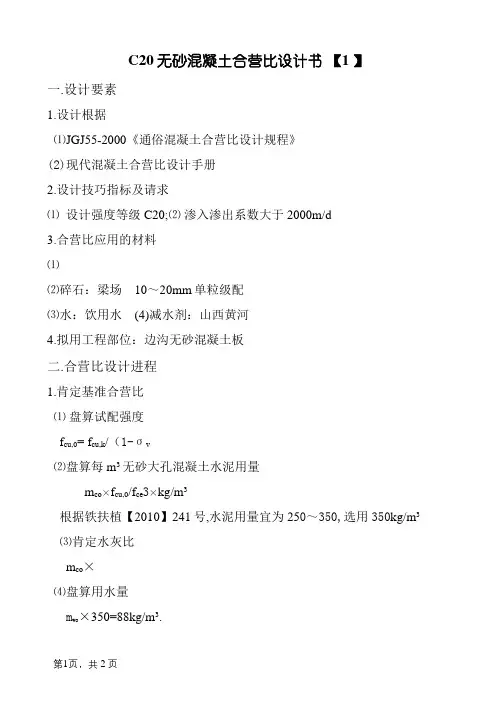

C20无砂混凝土合营比设计书【1 】
一.设计要素
1.设计根据
⑴JGJ55-2000《通俗混凝土合营比设计规程》
(2)现代混凝土合营比设计手册
2.设计技巧指标及请求
⑴设计强度等级C20;⑵渗入渗出系数大于2000m/d
3.合营比应用的材料
⑴
⑵碎石：梁场 10～20mm单粒级配
⑶水：饮用水 (4)减水剂：山西黄河
4.拟用工程部位：边沟无砂混凝土板
二.合营比设计进程
1.肯定基准合营比
⑴盘算试配强度
f cu,0= f cu,k/（1-σv
⑵盘算每m3 无砂大孔混凝土水泥用量
m co×f cu,0/f ce3×kg/m3
根据铁扶植【2010】241号,水泥用量宜为250～350,选用350kg/m3
⑶肯定水灰比
m co×
⑷盘算用水量
m wo×350=88kg/m3.
⑸1m3大孔混凝土碎石用量取每方10～20mm碎石慎密密度,即1630kg/m3.
⑹3.
(7)试拌调剂
经试拌混凝土和易性状况相符请求,表示为水泥在粗骨料概况包裹平均,没有水泥浆下淌现象,并且颗粒概况有金属光泽,无干涩感,同时在搅拌机内不结底,肯定基准合营比方下：。
c20混泥土配合比
c20混泥土配合比
摘要：
1.C20 混凝土的含义
2.C20 混凝土的配合比
3.C20 混凝土的特点和应用
正文：
一、C20 混凝土的含义
C20 混凝土是指强度等级为20MPa 的混凝土，是按照中国现行的混凝土强度等级标准GB/T 17671-1999《混凝土强度等级和标号》来划分的。
其中，“C”代表混凝土，“20”则代表混凝土的28 天立方体抗压强度为
20MPa。
二、C20 混凝土的配合比
C20 混凝土的配合比需要根据具体的工程需求和设计要求来确定，但一般情况下，其配合比可以参考以下比例：水泥：砂：石子：水=1:2:4:0.5。
也就是说，每1 份水泥，需要搭配2 份砂，4 份石子，0.5 份水。
三、C20 混凝土的特点和应用
C20 混凝土具有较高的强度，良好的耐久性和抗渗性，广泛应用于各种建筑工程中，如桥梁、道路、房屋等。
同时，由于其强度适中，且具有良好的工作性能，因此，也非常适合用于钢筋混凝土结构的施工。
C20混凝土配合比设计报告书
C20混凝土配合比设计报告书一、概述本段位于DIK62+820. 1〜DIK116+501.89,其中路基工程27.41km,各类桥梁18座，其中特大桥12座、大桥4座、框架桥2座，涵洞51座，宾安站和胜利站2座。
设计使用年限为 100 年。
二、配合比设计说明1、设计强度等级：C202、主要技术性能指标：碳化环境等级T1,最大水胶比为0.55,坍落度180〜220mm。
采用集中搅拌，罐车运输，泵压施工；混凝土要求和易性好，流动性好，不泌水。
3、力学性能：满足C20混凝土力学性能指标要求。
三、配合比设计依据1、《普通混凝土配合比设计规程》(JGJ55-2011)2、《铁路混凝土工程施工质量验收标准》(TB10424-2010)3、《普通混凝土力学性能试验方法》(GB/T50081-2011)4、《普通混凝土拌合物性能试验方法》(GB/T50080-2011)5、《混凝土结构工程施工质量验收规范》(GB50204-2011)6、《铁路混凝土》TB/T3275-20117、设计文件四、配合比所用原材料选用情况1、水泥：采用冀东水泥生产的P-042. 5水泥，其各种指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
(试验结果详见水泥试验报告)。
2、粉煤灰：采用大唐鸡西第二热电生产的F类II级粉煤灰(掺量30%),其各项指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
(试验结果详见粉煤灰试验报告)。
3、细骨料：采用于海波砂场中砂，细度模数2. 5,其各项指标符合(试验结果详见细骨料《铁路混凝土工程施工质量验收标准》(TB10424-2010)试验报告)要求。
4、粗骨料：采用宾县平坊太平采石场碎石，采用5〜10mm、10〜20mm、20〜31. 5mm三种规格进行掺配，其中5〜10mm占20%, 10〜20mm占50%, 16-31. 5mm占30%,其各项指标符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。
C20混凝土配合比设计
C20混凝土配合比设计质量检测中心2015年08月15日一、设计概述质量检测中心，对粗集料压碎值、筛分、含泥量、表观密度、针片状含量，细集料筛分、表观密度、含泥量，水泥标准稠度用水量、凝结时间、比表面积、胶砂强度进行检测试验，进行C25混凝土配合比设计。
使用部位：隧道基层、整平层、圆管涵基础、八字墙、竖井、盖板涵涵台、帽石、涵底铺砌、锥坡预制块、斜腿钢构天桥、通道边沟盖板，桥墩防撞墙等设计坍落度：120～160mm二、主要仪器设备本配合比检验报告所使用的仪器设备有电动摇筛机、电子天平（浸水）、电子天平、电子分析天平、粉煤灰燃烧炉、电热恒温干燥箱、压碎值测定仪、针片状规准仪、全自动比表面积测定仪、水泥胶砂电动抗折抗压仪、水泥稠度凝结时间测定仪、行星式水泥胶砂搅拌机、水泥胶砂振实台、水泥净浆搅拌机、数控水泥砼标准养护箱、水泥沸煮箱、坍落度筒、单卧轴强制式砼搅拌机、水泥混凝土贯入阻力仪、电子台秤、压力试验机。
三、设计及试验依据1、《公路工程集料试验规程》（JTG E42-2005)2、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005)3、《用于水泥和混凝土中的粉煤灰》（GB/T 1596-2005)4、《用于水泥和混凝土中的粒化高炉矿渣粉》（GB/T 18046-2008)5、《普通混凝土配合比设计规程》（JTJ 55-2011)6、《公路桥涵施工技术规范》（JTG/T F50-2011)7、《混凝土配合比设计及应用技术指南》8、设计说明四、原材料试验结果1、水泥：采用华新水泥（河南信阳）有限公司生产的堡垒牌P.O42.5水泥，按ISO国家标准检测方法，其各项指标试验结果详见表1,各项指标经检验符合规范要求。
表1 水泥各项指标试验结果一览表水泥批号标准稠度用水量（%）初凝时间(min)终凝时间(min)安定性3天强度(MPa) 28天强度(MPa)抗折抗压抗折抗压P.O42.5 28.6 175 360 合格 5.9 37.6 / /技术指标要求-- ≥45≤600合格≥3.5≥17≥6.5≥42.52、粗集料：采用孝昌鑫成石料场碎石，为5～31.5 mm连续级配,最大粒径为37.5mm，其各项指标试验结果见表2，各项指标经检验符合规范要求。
C20混凝土配比计算书
2、环境作用等级：L1、H1。
3、粉煤灰掺量要求：水胶比≤0.55，粉煤灰掺量要求为≤30%。
4、含气量要求：混凝土含气量在2.0%～4.0%范围内。
5、水胶比要求：胶凝材料最小用量不应低于320Kg/m3, 最大水胶比不应超过0.55。
（3）初步选定配合比
表6：C20混凝土力学性能及耐久性能电通量试验结果
编号
抗压强度(Mpa)
电通量（C）
7d
28d
56d
28d
0.43
0.48
/
0.38
/
配合比试验计算单
第5页共5页
七、理论配合比确定
根据上述试验结果，在满足设计和施工要求的条件下，本着经济节约、优选的原则，确定混凝土理论配合比见表7：
表7：C20混凝土理论配合比（kg/m3）
GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》
GB/T 50081-2002《普通混凝土力学性能试验方法标准》
GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》
设计图纸要求
二、技术条件及参数限值
设计使用年限：100年；
设计强度等级：C20；
要求坍落度：减水剂
241：105 ：702：1249： 150 ：3.49
1 ：0.44：2.91：5.18：0.62：0.01
（4）混凝土试拌，提出基准配合比和调整配合比
1、 以计算的初步基准配合比试拌40L，将混凝土拌和物搅拌均匀后，进行坍
落度试验，测得坍落度为180mm，粘聚性、保水性均良好，成型 组150×150×150mm
4、碎 石： 5～31.5mm连续级配碎石，5～10mm由 石场生产；10～2０mm由 石场生产；16～31.5mm由 石场生产；掺配比例5～10mm为30%；10～20mm为50%；10～31.5mm为20%（试验报告附后）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C20无砂混凝土配合比设计书
一、设计要素
1、设计依据
⑴JGJ55-2000《普通混凝土配合比设计规程》
(2)现代混凝土配合比设计手册
2、设计技术指标及要求
⑴设计强度等级C20；⑵渗透系数大于2000m/d
3、配合比使用的材料
⑴水泥：烟台山水水泥有限公司P.O52.5
⑵碎石：梁场10～20mm单粒级配
⑶水：饮用水(4)减水剂：山西黄河
4、拟用工程部位：边沟无砂混凝土板
二、配合比设计过程
1、确定基准配合比
⑴计算试配强度
f cu，0= f cu，k/（1-σv）=20/（1-0.16）=23.8MPa
⑵计算每m3 无砂大孔混凝土水泥用量
m co=69.36+784.93×f cu,0/f ce=69.36+784.93×23.8/59.3=384kg/m3
依据铁建设【2010】241号,水泥用量宜为250～350，选用350kg/m3
⑶确定水灰比
W/C=0.58-0.000715 m co＝0.58-0.000715×350=0.33，选用W/C=0.25 ⑷计算用水量
m wo =0.25×350=88kg/m3。
⑸1m3大孔混凝土碎石用量取每方10～20mm碎石紧密密度，即1630 kg/m3。
⑹减水剂用量：3.5kg/m3。
(7)试拌调整
经试拌混凝土和易性状态符合要求，表现为水泥在粗骨料表面包裹均匀，没有水泥浆下淌现象，而且颗粒表面有金属光泽，无干涩感，同时在搅拌机内不结底，确定基准配合比如下：
水泥：碎石：水：减水剂=350：1630：88：3.5。
