垫圈流量计操作规程
垫圈流量计操作规程
1、概述
在油田勘探开发测试过程中，经常遇到气体产量小于8000m3/d的气井。
传统的测气方法通常是在〝U〞型玻璃管内灌装水或水银，通过测得的水柱或水银柱的压差高度，再经过垫圈流量计测气公式，手工计算出气体产量。
2、组成
垫圈流量计及孔板
3、测气步骤
3.1 提前在垫圈流量计上安装合适孔板；
3.2打开闸门，将主气管线气流引入辅助气
管线；
3.3通过橡胶管进行“U”型管和流量计连接；
3.4通过读取“U”型管内液位的高度差，5分钟内读取10次取平均值。
4、计算
U型管测气时的汞柱显示情况，测气公式如下：
Q气=0.732×d2×√△H (介质：水银)
Q气=0.198×d2×√△H (介质：水)
Q气=0.178×d2×√△H (介质：酒精)
式中Q
——气产量，m3／d；
气。

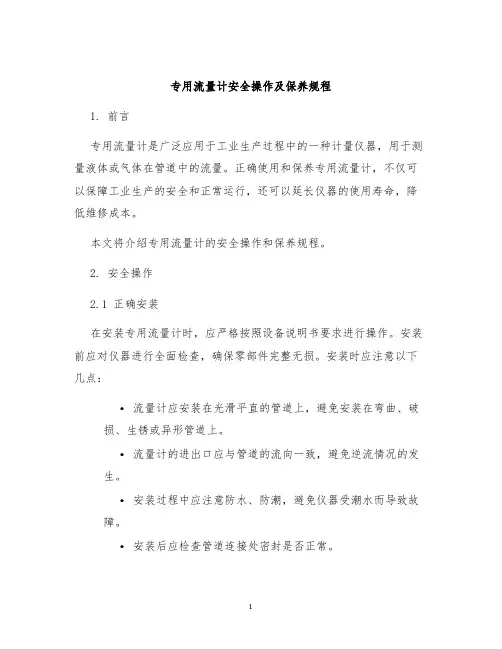

专用流量计安全操作及保养规程
专用流量计安全操作及保养规程1. 前言专用流量计是广泛应用于工业生产过程中的一种计量仪器，用于测量液体或气体在管道中的流量。
正确使用和保养专用流量计，不仅可以保障工业生产的安全和正常运行，还可以延长仪器的使用寿命，降低维修成本。
本文将介绍专用流量计的安全操作和保养规程。
2. 安全操作2.1 正确安装在安装专用流量计时，应严格按照设备说明书要求进行操作。
安装前应对仪器进行全面检查，确保零部件完整无损。
安装时应注意以下几点：•流量计应安装在光滑平直的管道上，避免安装在弯曲、破损、生锈或异形管道上。
•流量计的进出口应与管道的流向一致，避免逆流情况的发生。
•安装过程中应注意防水、防潮，避免仪器受潮水而导致故障。
•安装后应检查管道连接处密封是否正常。
2.2 正确操作在使用专用流量计时，应遵守操作规程，以确保仪器正常工作。
•打开仪器前应检查仪器周围是否有可燃易爆物品，确保安全环境。
•打开仪器后应耐心等待，让仪器更好地工作，不能频繁开关。
•操作过程中应防止水、油或其他物质进入仪器内部，以避免出现故障。
•操作人员应根据需求设置合适的流量范围，以减少仪器过载的风险。
•操作人员应了解并严格遵守仪器的最大工作压力和最高温度等参数，以防止事故的发生。
2.3 正确维护在使用专用流量计时，应定期进行检查和维护保养，以确保仪器的可靠性。
•定期润滑仪器零部件，以降低磨损和延长使用寿命。
•定期清洗仪器内部，以保证测量精度，并且防止产生堵塞。
•定期检查仪器的密封性能和电气系统，以确保电线没有破损或老化。
3. 保养规程3.1 润滑保养仪器的润滑保养主要包括点油和涂油两种方式。
•点油是指在仪器的轴承和摆线针轮处涂抹适量的润滑油，以降低磨损程度。
•涂油是指在仪器的机械部分，如螺纹端部、密封圈、交流阀及其他动部位涂抹适量的润滑脂，以防止磨损、腐蚀和老化。
3.2 清洗保养仪器的清洗保养主要是为了保证仪器测定的精度和准确性，并且防止产生堵塞。
流量仪表操作规程
1、流量表操作规程•计量仪表的投用和停用•1现场投用流量计操作步骤：•①首先与当班工艺操作人员取得联系；•②准备好工具并穿戴好劳动保护用品，进入施工作业现场；•③与工艺操作人员一起检查流量计法兰是否紧固，压力表安装是否到位，过滤器、管线放空是否关闭，确认所有放空点关闭的情况下，方可投用流量计；•④告知工艺操作人员先开启流量计出口侧阀门，再缓慢开启入口侧阀门，目的是防止压差过大流体冲击测量件造成出轴密封机构连接轴损坏；•⑤投入正常运行后，观察流量计的瞬时流量和管线的压力、温度是否符合流量计铭牌上的规定值。
最后检查各密封点有无泄露，各项工作完毕后方可撤离现场。
•2现场停用流量计操作步骤：•①巡检中发现流量计或当班工艺操作人员通知流量计有故障时；•②去现场后详细了解工艺情况，分析查找故障所在部位；•③确诊后必须停用流量计时与工艺操作人员取得联系；•④先开启旁路阀门，再关闭入口侧阀门，最后关闭出口侧阀门；•⑤打开管线下放空阀泄压，回收油品，清理现场。
•装置计量仪表拆装程序•1拆流量计过程•①去现场后首先与当班工艺人员取得联系；•②穿戴好劳保用品，防止造成人员伤害；•③去DCS机柜停掉所拆流量计电源及信号线，现场拆掉电源线和信号线；•④打开管线下放空阀泄压，回收油品；•⑤先开启旁通阀，再关闭流量计上游阀门，最后关闭下游阀；•⑥拆下流量计，最后清理现场。
•2装流量计过程•①首先与当班操作工艺人员取得联系；•②穿戴好劳保用品，防止造成人员伤害；•③与工艺人员一起检查流量计法兰是否紧固，压力表安装是否到位，过滤器、管线放空阀是否关闭，确认所有放空点关闭。
•④将电源线、信号线接好后，到DCS机柜送上所装流量计电源；•⑤告知工艺操作人员先启流量计下游阀，再缓慢开启流量计上游阀，最后关闭旁通阀；•⑥待流量计投入正常运行后，观察流量计的暖时流量和管线压力，温度是否符合流量计铭牌上的规定值。
最后检查各密封点有无泄露，各项工作完毕后方可撤离现场。
流量计操作规程【范本模板】
5。
5 流量计操作规程
1 目的
明确流量计的操作规程、方法和注意事项，确保操作人员能正确使用、维护该设备，并保持仪器的完好。
2 范围
适用于LZB和LZJ系列玻璃转子流量计的操作和保养。
3 职责
各相关使用部门负责仪器的保养，使用，保管。
4 运行检查
4。
1 检查频率：每次使用前检查一次
4.2 检查内容:连接管外观完好、无开裂泄漏。
若连接管老化开裂应及时更换。
5．操作步骤
5.1仪器测试前准备工作
5.1。
1根据测试产品的性能选择适当量程的流量计，并确认流量计处于有效且合格的计量状态
5.1。
2仪器外观检查：无明显损坏或异常,连接管无老化、开裂。
5.2 使用与操作
5。
2。
1开启被测吸引器，将调节阀拧紧后连接流量计，然后拧松调节阀，观察流量计读数，读取稳定后的最大值，各流量计的读数位置按下图:
注意：也可以在调节阀完全松开的情况下缓慢地连接流量计，避免压力急骤变化引起浮子大幅度跳动.
5。
2。
2 使用结束时，将调节阀拧紧后断开流量计，也可以在调节阀完全松开的情况下缓慢地断开流量计,避免浮子急速跌落.
6 注意事项
6.1流量计锥形管由玻璃材料制成,使用和搬运时注意轻拿轻放。
6.2使用过程中，流量计必须垂直放置，无明显倾斜。
6.3使用完毕，在《使用记录》上登记使用情况。
四氟型涡轮流量计安全操作及保养规程
四氟型涡轮流量计安全操作及保养规程为了保证涡轮流量计的正常运行，延长设备寿命，减少设备故障和安全事故的发生，我们需要遵守以下操作和保养规程。
1. 操作规程1.1. 保持管路畅通涡轮流量计与管路之间应该保持畅通，不得出现堵塞、泄漏或过度受阻的情况。
管道中的液体在运行过程中应将其限制在标准范围内，以确保表的准确读数。
1.2. 正确安装涡轮流量计应按安装要求正确安装，密封垫圈应该合理应用。
管路必须通过附近的管道支撑并固定。
管道曲率半径小于最小规定半径时应使用双三通或弯头。
安装结束时，应检查所有紧固件以确保已正确拧紧。
1.3. 进行稳态运行涡轮流量计应在稳定的工况下运行，以获得准确的测量结果。
应在测量之前使系统稳定下来，并检查容器内容。
应确保流量计在其设计范围内运行，不得超过最大工作压力。
1.4. 随时监控运行状态应随时手动检查流量计运行状态，如发现异常需及时处理。
可以使用流量计显示器上的警报或串联到远程控制和记录系统以检测流量计状态，并记录异常发生时间以便以后分析。
1.5. 避免过载运行涡轮流量计不应在超过其所能承受的范围内运行，应始终保证流量计的测量范围。
2. 保养规程2.1. 定期检查并维护涡轮流量计在保证正常使用情况下，需要定期检查并保养。
设备需要经常检查并排除故障。
如有必要，可以按照工作要求及时维修。
2.2. 定期清洗定期清洁表面和维护设备，使其保持最佳状态。
应使用干净的水和纯净的溶剂清洗仪器，禁止使用有机溶剂。
2.3. 检查电缆和电器设备经常检查涡轮流量计的电缆和电器设备，以确保其无异常并保持优秀的电气性能。
如发现任何异常，应及时处理。
2.4. 更换合适的部件涡轮流量计部件的磨损和老化会影响设备性能和测量结果。
因此，当设备使用时间到达一定时间时，应及时更换设备所需要的部件。
2.5. 使用正确的工具和备件应仅使用指定的工具和备件来进行维护和更换部件。
这些工具和备件既要符合设备的工作规范，也要符合行业的标准和法规。

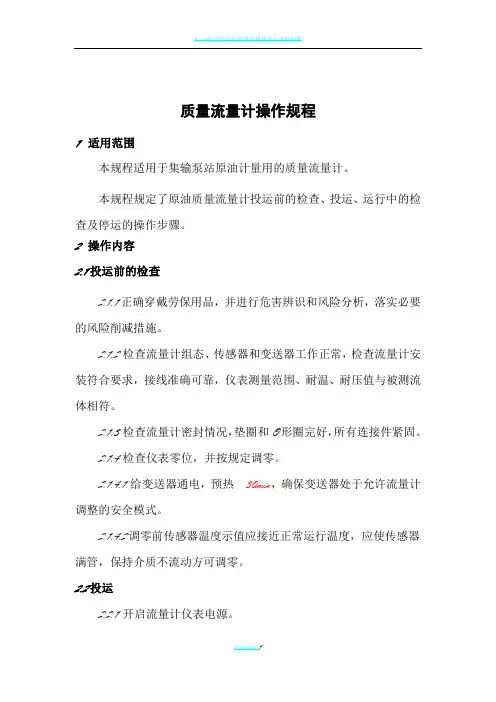

1.质量流量计操作规程
质量流量计操作规程1 适用范围本规程适用于集输泵站原油计量用的质量流量计。
本规程规定了原油质量流量计投运前的检查、投运、运行中的检查及停运的操作步骤。
2 操作内容2.1投运前的检查2.1.1正确穿戴劳保用品，并进行危害辨识和风险分析，落实必要的风险削减措施。
2.1.2 检查流量计组态、传感器和变送器工作正常，检查流量计安装符合要求，接线准确可靠，仪表测量范围、耐温、耐压值与被测流体相符。
2.1.3 检查流量计密封情况，垫圈和O形圈完好，所有连接件紧固。
2.1.4 检查仪表零位，并按规定调零。
2.1.4.1 给变送器通电，预热30min，确保变送器处于允许流量计调整的安全模式。
2.1.4.2调零前传感器温度示值应接近正常运行温度，应使传感器满管，保持介质不流动方可调零。
2.2投运2.2.1 开启流量计仪表电源。
2.2.2 缓慢开启流量计进口阀门，确保流量计系统内的压力缓慢上升，观察法兰、阀门及其连接管线无渗漏。
2.2.3缓慢开启过滤器、放空阀、排净气体。
2.2.4缓慢开启流量计出口阀，观察表头示值正常，确认流量计运转正常，缓慢关闭旁通阀门或停运欲停流量计。
2.3运行中的检查2.3.1 按时查看仪表指示、运行状态正常，累积值与实际相符。
2.3.2 对运行中的流量计定期全面检查，发现问题及时处理，并做好记录。
2.4停运2.4.1 停运流量计时，应先投备用流量计或倒通旁通流程，确认备用流量计运行正常或旁通流程无误后，方可停运待停流量计。
2.4.2 关闭流量计的进出口阀门，记录流量计读数和停运时间。
2.4.3 室外安装的流量计停运时间夏季超过24h，冬季超过8h，应扫净内部余液。
3 注意事项3.1每三个月进行一次综合保养及零位调校。
3.2每年对流量计内插件连接进行检查。
3.4流量计上游有新管线投产，必须采取措施，防止流量计卡堵事故的发生。
罗茨流量计使用方法安全操作及保养规程
罗茨流量计使用方法安全操作及保养规程1. 引言罗茨流量计是一种常用的流量计，广泛应用于石油、化工、冶金、建材等工业领域。
正确的使用和操作罗茨流量计，以及定期的保养维护，能够确保其正常运行和使用寿命。
本文档将介绍罗茨流量计的使用方法、安全操作注意事项以及保养规程。
2. 罗茨流量计使用方法2.1 安装位置选择安装罗茨流量计时，应选择在无震动、无腐蚀、无强烈电磁场干扰的环境中，远离高温、高压和易燃易爆场所。
安装位置应使流量计与管道轴线垂直，并确保独立支撑，以减少震动对流量计的影响。
2.2 连接管路在进行管路连接时，应确保管路的密封性和连接的可靠性。
使用合适的密封垫圈或垫片，并正确拧紧螺栓，防止泄漏。
2.3 电气接线在进行电气接线时，应遵循电气安装规范。
接线前应切断电源，确保安全。
根据流量计的型号和规格，正确连接电源、信号线和地线。
2.4 使用注意事项•在使用罗茨流量计前，应进行预热程序，确保温度稳定。
•使用过程中，要定期检查流量计的运行状态和指示是否正常。
•严禁拆卸流量计内部零件，并不得随意更换流量计的配件。
•严禁超负荷使用流量计，避免损坏设备。
3. 罗茨流量计安全操作注意事项3.1 防爆措施罗茨流量计应安装在无爆炸危险的区域，并与易燃易爆物保持一定安全距离。
在爆炸性环境中使用时，应采取相应的防爆措施，如使用防爆外壳或采取防静电措施等。
3.2 防尘防湿罗茨流量计在使用过程中应避免进水、受潮和受灰尘污染。
应将其安装在干燥、通风良好的场所，并视工况需求采取相应的防护措施。
3.3 电气安全在进行电气连接时，应确保符合相关安全规范，遵循正确的接线方法。
使用过程中应定期检查电气设备的接地情况和绝缘状态，以确保电气安全。
3.4 安全操作流程•在使用前，要对流量计进行检查，确保各部件正常运行。
•掌握并遵循操作手册中的操作流程和规范，严禁违规操作。
•在操作过程中，应保持清洁环境，防止异物进入或堵塞流量计。
•若发现异常情况或故障，应及时停机并联系维修人员进行处理。
流量计使用指南说明书
流量计使用指南说明书一、产品简介流量计是一种用于测量液体或气体的流量的仪器，它广泛应用于工业、农业、石油、化工等领域。
本产品使用指南将为用户提供准确详细的操作步骤，助您正确使用流量计，提高工作效率。
二、安装要求1. 选择合适的位置：流量计应安装在离主管道适当距离的稳定位置，以确保测量的准确性。
2. 连接管道：将流量计与管道进行牢固连接，接口应严密，不得有泄漏。
3. 起始调零：在使用流量计之前，应进行起始调零操作，以确保后续测量的准确性。
三、操作步骤1. 打开流量计电源，并确认指示灯是否亮起。
2. 进入菜单界面，依次设置测量单位、流速范围和报警参数等，根据实际需要进行调整。
3. 进行测量操作：根据流量计的型号和功能，选择合适的测量方法，按照相应步骤进行操作。
4. 确认测量结果：流量计将显示实时测量结果，确保结果准确可靠。
5. 关闭流量计电源，结束使用。
四、常见问题解决方法1. 测量结果异常：检查是否有漏气或漏液现象，重新校准流量计，保持管道清洁。
2. 操作错误：仔细阅读说明书，按照操作步骤进行操作。
3. 存储异常：检查流量计的存储功能是否正常，如有问题，请联系厂家技术支持。
五、维护保养1. 定期清洁流量计：使用软布擦拭流量计外壳，确保表面干净整洁。
2. 避免冲击：流量计为精密仪器，应避免剧烈震动或冲击，防止损坏。
3. 定期校准：根据使用频率和要求，定期对流量计进行校准，确保测量结果准确可靠。
六、安全注意事项1. 使用过程中如发现异常情况或故障，应立即停止使用，并联系专业人员进行维修或更换。
2. 避免流量计被高温、低温、潮湿或腐蚀性物质所接触，以免损坏设备。
3. 请勿未经授权进行拆卸或维修，以免造成二次损伤。
七、售后服务本公司提供完善的售后服务，在保修期内，对质量问题提供免费维修或更换服务。
详细的售后服务政策请参考售后服务文件。
八、结束语本使用指南仅为流量计用户操作提供参考，并不能包含所有细节和情况。
分离器
（四）、产量计算：
油产量计算
1、根据量油时间直接查表。
2、公式计算：
Q=28800×
G油 t =28800×
h水ρ水πR2 t
Q h水 ρ水 R
t
班产量（t） 量油标高（m） 水密度（g／cm 3 ） 分离器半径（m） 量油时间（s）
临界速度测气产量计算
公式：Q=2141.6C×d 2 ×
p1
Q C d P1 r Z T
5、井口、分离器、计量罐要求三点一线（地形不允许 例外）。 6、高压配件不允许用低配件代替，高压流程尽量不用 弯头。
7、水套炉装在井口8米以外的井口与分离器之间。
8、各管线必须畅通。
9、管线、配件丝扣清先干净，上紧，用地锚固定。
10、分离器安装要和地面垂直，倾斜度不大于3度。
11、预测产气量≤40×104 m /d，放喷管线和测试管 线φ62 mm；预测产气量≥ 40×104 m /d测试管线 φ76 mm管线；预测产气量≥80×104m /d，放喷管线 和测试管线为φ108 mm。日产液100吨以内、气3万以 下者用￠800型分离器,日产液100吨以上、气3万以上 者用￠1200型分离器。
二、立式二相分离器： 结构图
立式二相分离 器实物图
常用的立式两 相分离器有 ￠800型和 ￠1200型两种。
流程安装示意图：
管 汇 台
水 套 炉
液 罐
地面流程设备安装及试压：
1、一般试油井可采用普通流程。寒冷地区试油时，分 离器、流程要根据实际情况，采用流程和分离器的保 温系统。 2、高压油气井或凝析气井应采用多级保温流程。井中 流体由井口采油（气）树，经节流器、换热器和高压 管汇连接到分离器，将油、气、水分离后，在各自的 出口处向外引出。油管线接流量计计量后进入油池。 气管线经气体流量计计量后引到火把。
微小流量计系列安全操作及保养规程
微小流量计系列安全操作及保养规程微小流量计是一种常见的测量流体小流量的设备，广泛应用于化工、制药、食品、环保、科研等领域。
为了保证微小流量计的正常工作和延长使用寿命，必须严格按照以下的安全操作及保养规程进行使用。
1. 安全操作规程1.1 环境要求在使用微小流量计时，应该保证环境干燥、通风，并且温度适宜。
不能将微小流量计放置在潮湿或高温的环境中，否则会对设备的正常运行造成影响。
1.2 安装要求在安装微小流量计时，应按照设备说明书中的要求进行。
首先应将微小流量计固定在合适的位置上，确保设备不会晃动或移动。
其次，应正确连接进出口管道，并确保管道内的介质质量符合要求。
1.3 操作要求在使用微小流量计时，应当按照以下步骤进行：1.将微小流量计设备连接上电源，观察设备是否正常工作。
2.根据需要调整设备上的参数，例如校准系数等。
3.开始测量，根据实际情况选择常规测量或者精密测量模式。
4.测量结束后，关闭设备，拔掉电源线。
在使用微小流量计时还应注意以下事项：•不要在运行期间频繁打开或关闭微小流量计的门板或管道阀门。
•不要让微小流量计的进出口管道受到外力冲击或者振动。
•不要将有害物质或固体颗粒物质或过大的液体流量流入微小流量计。
1.4 维护要求长期使用微小流量计需要定期进行维护。
具体维护要求如下：1.定期对设备进行检查，例如检查管道是否正常，是否有渗漏现象等。
2.定期进行巡检和清洁，保证设备表面没有积存灰尘等杂物。
3.使用正规的清洗液或者正确的方法进行设备的清洗和维护。
4.出现故障时，应及时联系厂商进行检修。
2. 保养规程2.1 外观保养微小流量计在使用过程中，难免会出现一些污渍或者灰尘，在日常使用中一定要注意设备的外观清洁。
建议每次测量后，将微小流量计表面的灰尘清除干净。
2.2 内部保养每一段时间后，微小流量计内部也应该进行清洗和保养，以便确保设备的正常工作。
具体操作如下：1.先关闭微小流量计的电源，然后打开微小流量计的门板并取出仪器。
西仪CS系列200-A,C,D型气体质量流量控制器 质量流量计使用手册说明书
REV. 2.7CS系列200-A,C,D型气体质量流量控制器/质量流量计使 用 手 册2015.12目录控制方式 (20)第一部分产品说明 3.21.1 声明 ................................................... 1 3.3 调零 (20)1.2使用须知 ............................................ 2 3.4 软启动 .. (20)1.3安全注意事项 .................................... 2 3.5 延迟 (21)1.4 概述 ................................................... 3 3.6 阀控制 .. (21)1.5 技术指标 ........................................... 4 3.7 阀类型 .. (21)1.6 标定 ................................................... 5 3.8 多气体多量程 .. (21)1.6.1 标准状况 ........................................ 5 3.9 累积流量 . (21)1.6.2 制造环境 ........................................ 5 3.10 报警 . (22)1.6.3 精度调节 ........................................ 5 3.11 LED指示灯 . (22)第二部分安装第四部分维护2.1 概述 ................................................... 6 4.1 概述 (23)2.2 打开包装 ........................................... 6 4.2 注意事项 . (23)2.3 机械安装 ........................................... 6 4.2.1介质使用要求 (23)2.3.1 概述 ................................................ 6 4.2.2 阀口密封问题 .. (23)2.3.2 安装 ................................................ 13第五部分故障诊断2.3.2.1 1/4″VCR接头安装方法............ 13 5.1 初步检查 . (24)2.3.2.2 双卡套接头的安装方法 ............. 14 5.2 故障检查 . (24)2.4 电气安装 ........................................... 14第六部分保证和服务2.4.1 概述 ................................................ 14 6.1 七星电子有限保证 (25)2.4.2 连接 ................................................ 15 6.2 产品保证 . (25)2.4.3 电缆线选型表以及连接示例 ........ 17 6.3 服务 (26)2.5 工作检查 ........................................... 20 6.4 免责声明 . (27)第三部分功能介绍附录Ⅰ (28)3.1 概述 ................................................... 20附录Ⅱ (31)MASS FLOW CONTROLLER & MASS FLOW METER第1页 共30页气体质量流量控制器和质量流量计使 用 手 册第一部分 产品说明1.1声明《气体质量流量控制器和质量流量计使用手册》版权属于北京七星华创电子股份有限公司(以下简称“七星电子”)专有。
