地暖负荷计算
地暖主管道设计的两种计算方法
地暖主管道设计的两种计算方法
一种由采暖热负荷、供回水温差决定；另一种应满足地暖盘管最小水流速要求。
应取二者中大值。
以建筑面积100㎡的住宅为例：采暖热指标取60W/㎡，
采暖负荷：100*60=6000W=6kW
水流量：（6*0.86）/10=0.516m3/h
单路地暖盘管要求最小水流量：
管材PERT De20*2.0
水流速：取0.26m/s (《地面辐射供暖技术规程》中要求不小于0.25 m/s。
)
G最小=3.14*［（0.02-0.004）/2］2*0.26*3600=0.19m3/h
即单路地暖盘管要求最小水流量为0.19m3/h。
地暖的主要参数:
(1）、供水温度：50-60度，最高温度不应超过60度。
(2）、供水压力：0.3-0.5Mpa，最高不应大于0.8 Mpa。
(3）、供回水温差：不宜大于10度。
(4）、加热管内热水流速：宜控制在 0.25-0.5m/s。
(5）、地热辐射采暖结构厚度：50-80mm（不包括找平层和地面装饰层厚度），其中隔热层30-50 mm，填充层25-30 mm。
(6）、地热辐射采暖层结构重量：70-120kg/m2。
(7）、每环路加热管长度宜控制在60-80米，最长不应超过100米，每套分集水器不宜超过6个回路。
(8）、地面温度控制：人员长期停留的地面温度宜控制在24-26度，人员长短期停留的地面温度宜控制在28-30度，无人员停留的区域地面温度宜控制在35-40度。
地暖设计计算
地暖设计计算地面辐射供暖系统的地面散热量确定地面所需的散热量时，应根据实际情况将第5.3计算的房间供暖热负荷扣除来自上层地面向下的散热量。
当垂直相邻各房间均采用地面辐射供暖时，除顶层以外的各地面辐射供暖房间，向下层的散热量，可视作与来自上层的得热量相互抵消。
与相邻房间的温差大于或等于5 ℃时，应计算通过隔墙或楼板等的传热量；与相邻房间的温差小于5℃，且通过隔墙和楼板等的传热量大于该房间热负荷的10%时，尚应计算其传热量。
单位地面面积的散热量应按下列公式计算：q= q f + q d (5.4.2-1) qf = 5×10-8[(tpj +273) 4-(tfj+273) 4] (5.4.2-2-1)或qf=4.98[(tpj+273)4/100-(tn+273)4/100] (5.4.2-2-2)根据现代住宅暖通空调设计qd =2.13(t pj- t n) 1.31 （5.4.2.3-1）式中q --单位地面面积的散热量（W/㎡）；q f--单位地面面积辐射传热量（W/㎡）；q d--单位地面面积对流传热量（W/㎡）；t pj--地表面平均温度（℃）；t f j--室内非加热表面的面积加权平均温度（℃）；t n --室内计算温度（℃）。
单位地面面积的散热量和向下传热损失，均应通过计算确定。
当加热管为PE-X 管或PB管时，单位地面面积散热量及向下传热损失，可按规程附录A确定。
确定地面所需的散热量时，应将本章第5.3节计算的房间热负荷扣除来自上层地面向下的传热损失。
单位地面面积所需的散热量应按下列公式计算：qx=Q/F （5.4.5）式中：qx--单位地面面积所需的散热量（W/㎡）；Q--房间所需的地面散热量（W）；F--敷设加热管或发热电缆的地面面积（㎡）。
确定地面散热量时，应校核地表面平均温度，确保其不高于本规程表5.1.2的最高限值；否则应改善建筑热工性能或设置其他辅助供暖设备，减少地面辐射供暖系统负担的热负荷。
个人谈谈地暖热负荷计算
个人谈谈地暖热负荷计算地暖热负荷计算是指通过一系列的计算方法，确定地暖系统所需的热量。
准确的热负荷计算是设计和选择地暖系统的重要环节，它可以确保地暖系统的运行效果、舒适度和能耗的合理性。
下面将对地暖热负荷计算进行详细谈论。
地暖热负荷计算的目的是确定所需供热量的大小，也就是需要在地暖系统中传输的热量。
地暖热负荷计算主要依据以下几个方面进行：1.室内外温差：地暖系统需要为室内提供温暖的环境，室内外温差是决定热负荷的一个重要因素。
室内外温差越大，热负荷越大。
2.室内建筑结构：室内建筑结构的材料和厚度也会影响地暖热负荷。
不同的材料具有不同的导热系数和透热系数，通过计算这些系数可以确定热负荷。
3.室内人员活动：室内人员的活动也会产生一定的热量。
人员的数量、活动强度、活动时间等都会对热负荷产生影响。
4.室内照明和电器设备：室内的照明和电器设备也会产生热量。
对这些设备的功率密度、使用时间等进行计算，可以得到相应的热负荷。
5.室内空气流动：地暖系统对室内空气的温度和相对湿度具有一定的要求。
通过计算室内空气负荷和传热负荷，可以确定相应的地暖热负荷。
地暖热负荷计算的方法有很多种，常用的有传统的简化法和现代的热工模拟法。
传统的简化法主要是根据经验公式和标准表格，通过多个步骤进行计算。
这种方法的优点是简单易行，适用于一般的建筑设计。
但由于没有考虑到细节因素的影响，计算结果有时会相对偏差较大。
现代的热工模拟法适用于复杂的建筑结构和多种能量输入方式的地暖系统。
这种方法通过使用计算机软件模拟建筑结构的热传递过程，并考虑到各种细节因素的影响，得出准确的热负荷计算结果。
无论选择哪种方法进行地暖热负荷计算，都需要首先确定一些基本参数，如建筑的平面布局、结构形式、材料热学特性等。
然后根据这些参数进行计算，最后得出所需的供热量。
地暖热负荷计算的结果对于地暖系统的设计和选择至关重要。
如果热负荷计算不准确，会导致地暖系统的运行效果不理想，舒适度下降或能耗过高。
地暖设计相关计算
地暖设计相关计算一.负荷计算相关知识。
做设计的第一部就是进行负荷计算，只有知道了房间的负荷，我们才能进一步确定房间盘管的间距。
我们先不管规范是否要求进行负荷计算，如果我们不知道负荷，怎么知道盘多少管子呢？当然，有类似的工程我们可以借鉴，但更多的时候，我们还要“从头做起”。
1.1室内计算温度：进行采暖设计时，我们先要确定室内计算温度。
就是说我们的设计要达到一个什么样的效果。
是16度，还是20度？这些参数在暖通的规范都是有规定的。
一般可分为居住建筑、公共建筑、工业建筑。
比如住宅，居室一般是18度，厨房16度，有淋浴的卫生间25度；办公楼办公室一般20度，门厅16度；工业建筑根据作业的轻重温度有所不同，轻作业18~21度，重作业14~16度。
室内计算温度可以在以下资料查阅到《住宅建筑规范》8.3.2条，《公共建筑节能设计标准》3.0.1条，《采暖通风与空气调节设计规范》3.1.1条。
从暖通相关的设计手册也可以查到，比如《供暖通风设计手册》182页等等。
1.2室外计算温度《居住建筑节能标准》3.0.3条，邯郸的室外计算温度是-3.9度，沽源-22.5度。
我们可以看到，即使在一个省内室外也可能相差很大，这个要一起我们足够的重视。
同样的建筑，同样的地暖图纸，在北京可以达到20度，到沽源估计也就10度了……现行的规范采用的是历年平均不保证5天的日平均温度。
就是说按照这个温度设计，可能平均每年有5天不能达到设计温度。
冬天的极端温度可能几年甚至几十年一遇，如果用极端温度，对于大多数不出现极端温度的年度，室外计算温度定的过低必然导致采暖设施加大，造成浪费。
室外计算温度可以查阅《采暖通风与空气调节气象资料集》暖通设计规范，或暖通设计手册。
如果资料无法查到，应参考临近地区的气象参数（临近地区也存在差异），并向当地气象部门咨询。
1.3热负荷由失热量和得热量组成，取代数和：失热量有：；1、围护结构传热耗热量Q12、加热由门，窗缝隙渗入室内的冷空气的耗热量Q，称冷风渗透耗热量；2，称冷风侵入耗热量；3、加热由门孔洞及相邻房间侵入的冷空气的耗热量Q3；4、水分蒸发的耗热量Q4；5、加热由外部运入的冷物料和运输工具的耗热量Q56、通风耗热量Q。

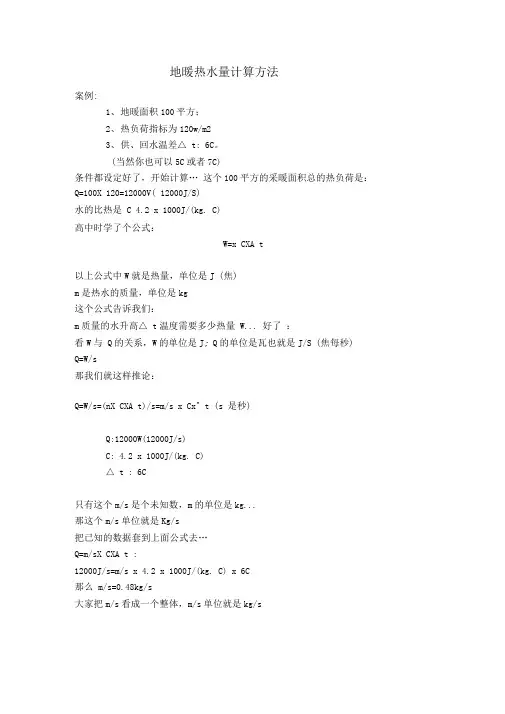

地暖热水量计算方法
地暖热水量计算方法案例:1、地暖面积100平方；2、热负荷指标为120w/m23、供、回水温差△ t: 6C。
(当然你也可以5C或者7C)条件都设定好了，开始计算… 这个100平方的采暖面积总的热负荷是：Q=100X 120=12000V( 12000J/S)水的比热是 C 4.2 x 1000J/(kg. C)高中时学了个公式：W=x CXA t以上公式中W就是热量，单位是J (焦)m是热水的质量，单位是kg这个公式告诉我们：m质量的水升高△ t温度需要多少热量W... 好了：看W与Q的关系，W的单位是J; Q的单位是瓦也就是J/S (焦每秒)Q=W/s那我们就这样推论：Q=W/s=(nX CXA t)/s=m/s x Cx^ t (s 是秒)Q:12000W(12000J/s)C: 4.2 x 1000J/(kg. C)△ t : 6C只有这个m/s是个未知数，m的单位是kg...那这个m/s单位就是Kg/s把已知的数据套到上面公式去…Q=m/sX CXA t :12000J/s=m/s x 4.2 x 1000J/(kg. C) x 6C那么m/s=0.48kg/s大家把m/s看成一个整体，m/s单位就是kg/s这不就是我们要算的流量吗？有的同学就要说了：我们说的流量不是：吨/小时（t/h ）么？千克每秒换算成吨每小时那就简单了…一个小时3600秒对吗？一吨水就是1000Kg水…0.48kg/s X 3600- 1000=1.728t/h （吨每小时）由上计算得：100平方地暖面积需要1.8t/h左右的热水流量由此卷貳亩出；料水誉、出水温宜S大，JI KSE呈起小；反之i磕超大•算出流呈来了我们怎么肆径毛7£忙也可以愷奉谡是把水琶或淤連坯迭挥芒的宜径…对備上養章得］加平右左右菽地產供律面雷,我和可収迭择DH25 （也就是一寸）的水誹糠阳期攻真，@ 氷干酉一一。
个人谈谈地暖热负荷计算
个人谈谈地暖热负荷计算根据本人了解，有相当一部分地暖设计师，是根据设计或施工经验决定地板辐射采暖盘管的间距的。
换句话说就是估算。
这样势必会造成设计供暖能力与实际所需热负荷之间的偏差。
从而影响采暖效果。
本文将就这个问题与您进行探讨。
下面先看一个工程实例：这是：唐山市丰南区银城花园西组团1＃楼单元一层平面图：以下是1层的采暖负荷计算书：1层热负荷：7101.8按照《采暖通风与空气调节设计规范》，做采暖是需要进行负荷计算的，不管是暖气片还是地暖。
我觉得进行负荷计算的目的不仅仅是确定采暖设备，更重要的应该是给设计师作为参考，并根据实际情况进行调整。
通过上面的数据，我们可以得到这样的结论：按常见的50/40℃供回水地暖盘管间距300，热指标最大的房间都能达到计算负荷，热指标较小的房间更不在话下了。
那么我们能不能全部设计能间距300呢？我说可以：即使盘管间距300，都能满足所有房间的耗热量的要求。
在理论上我们已经要求了。
这样，就象来的人不管大人小孩每人一个馒头，肯定有吃的撑的，也有吃不饱的……我还说，这样的采暖效果肯定不好！拿暖气片举个例子：大家都知道一平米一片暖气，基本能保证屋子暖和。
我敢说，这样肯定不舒服！普通老百姓都知道阴面要多放点暖气，因为北面的屋子“冷”。
我们作为暖通设计师，做暖气晓得根据相对耗热量指标调整散热器多少，做地暖道理也是一样的。
让我们再看看上面的采暖计算书：我们是不是可以相对耗热量指标调整盘管间距呢？根据耗热量指标相对大小，使得盘管间距在200~300之间，耗热量指标大的房间盘的密点，耗热量指标小的房间盘的稀点？当然，还要考虑遮挡系数，根据可实铺面积进行修正。
那么，间距是不是可以随意盘呢？比如我计算出283的间距？我感觉可以。
您这样做肯定舒服了，可做为地暖施工方可就不舒服了，比较“碎”的间距会给地暖施工带来不遍。
这样好了，我们可以稍微变通下，做个280好了……这样，起码不会让地暖施工人员叫苦了吧！如果不进行负荷计算，仅仅凭经验调整个房间盘管间距呢？这样势必会造成供暖能力与实际热负荷之间的偏差。
关于采暖热负荷的计算的理论公式
关于采暖热负荷的计算的理论公式采暖热负荷的计算是为了确定建筑物在采暖季节内所需的供暖能量，以便有效地设计采暖系统。
热负荷计算的理论公式主要包括传热负荷和非传热负荷两部分。
1.传热负荷公式传热负荷是指建筑物热损失和换气导致的热增加，主要由传导、辐射和对流三种方式进行热传递。
以下是常用于计算传热负荷的理论公式：1.1.传导热负荷传导热负荷是由于建筑物外墙、屋顶、地板等建筑构件的传热引起的。
传导热负荷计算的公式如下：Qcond = U × A × ΔT其中，Qcond表示传导热负荷（单位：W或Btu/h），U表示传导热系数（单位：W/(m²·K)或Btu/(h·ft²·°F)），A表示传热面积（单位：m²或ft²），ΔT表示温度差（单位：K或°C）。
1.2.辐射热负荷辐射热负荷是由于建筑物与环境之间的热辐射引起的。
辐射热负荷计算的公式如下：Qrad = A × (δIR × FR + ε × σ × A × (Tsupa^4 -Tf)^1/2)其中，Qrad表示辐射热负荷（单位：W或Btu/h），A表示传热面积（单位：m²或ft²），δIR表示玻璃的总辐射率，FR表示窗玻璃的透射比例，ε表示建筑构件的辐射率，σ表示斯特藩-玻尔兹曼常数（5.67× 10^-8 W/(m²·K^4)）, Tsupa表示室外表面温度（单位：K或°C），Tf表示室内设计温度（单位：K或°C）。
1.3.对流热负荷对流热负荷是由于空气对流引起的热传递。
对流热负荷计算的公式如下：Qconv = h × A × ΔT其中，Qconv表示对流热负荷（单位：W或Btu/h），h表示传热系数（单位：W/(m²·K)或Btu/(h·ft²·°F)），A表示传热面积（单位：m²或ft²），ΔT表示温度差（单位：K或°C）。
地暖设计计算范文
地暖设计计算范文一、引言地暖是一种以地面为散热器的供暖方式，逐渐被广泛应用于住宅和商业建筑中。
地暖设计计算是地暖系统设计的重要工作，它直接关系到地暖系统的运行效果和经济性。
本文将以住宅地暖系统的设计为例，详细介绍地暖设计计算的过程及相关要点。
二、地暖设计计算过程（一）采暖负荷计算地暖设计的第一步是计算采暖负荷，即确定所需供热功率。
采暖负荷的计算涉及到建筑的热传导、传热系数、室内外温差等参数。
根据住宅的建筑面积、墙体材料、窗户面积、屋顶保温情况等因素，我们可以计算出该住宅的采暖负荷为XXkW。
（二）供热介质温度计算供热介质温度是地暖系统供热温度的基础。
一般来说，地暖的供热温度应该比传统水暖系统低，以减少热损失。
根据室内设计温度、地暖散热面积和外墙保温层的热传导系数，可以计算出地暖系统需要的供热介质温度为XX℃。
（三）地暖散热片安装计算地暖散热片的安装是地暖设计的重要环节。
散热片的安装密度、排列方式和散热片材料都会影响到地暖系统的供热效果。
根据地暖散热片的尺寸、散热片之间的间距和散热片的散热功率，可以计算出地暖散热片的安装数量和布置方式。
（四）管道布置计算地暖管道的布置对地暖系统的供热效果和经济性都有很大的影响。
一般来说，地暖管道的布置应该均匀分布，避免出现冷热不均的情况。
根据住宅的平面结构、房间的形状和用途，可以计算出地暖管道的布置方式和长度。
（五）水泵和循环系统计算地暖系统中的水泵和循环系统是地暖设备的核心组成部分。
水泵的功率和循环系统的设计影响到地暖系统的运行效果和能耗。
根据地暖系统的管道长度、管道直径、水力损失和水泵的效率，可以计算出地暖系统所需的水泵功率和循环系统的设计参数。
（六）辅助设备计算除了水泵和循环系统，地暖系统还需要配备一些辅助设备，如水箱、自动控制系统等。
根据住宅的供暖需求、系统的功率和承载能力，可以计算出地暖系统所需的水箱容量和自动控制系统的设计参数。
三、结论地暖设计计算是地暖系统设计的基础，关系到地暖系统的供暖效果和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地暖负荷计算
正 文：
我们先了解什么是供暖设计热负荷。
供暖设计热负荷就是在设计室外温度下，为了达到要求的室内温度，供暖系统在单位时间内向建筑物供给的热量。
现行的《暖规》设计室外温度，采用的是历年平均不保证5天的计算温度。
这个温度可以在现行国家暖通规范或《设计手册》查到。
比如（以下数据摘自《民用建筑热工设计规范》GB50176-93）：哈尔滨，-26℃；北京，-9℃；乌鲁木齐，-22℃。
室内的采暖温度，一般办公室为18~20℃，住宅的卧室18℃。
请注意：很多省份有自己的有地方标准，我们亦应执行。
比如《民用建筑热工设计规范》查询到唐山的室外采暖计算温度为-10℃，而河北省的地方标准《居住建筑节能设计标准》DB13(J)63-2007和《公共建筑节能设计标准》DB13(J)81-2009给出的唐山的室外采暖计算温度为-8.1℃。
我们进行采暖热负荷计算的时候必须选取正确的室内外参数。
市面上的暖通软件大多采用的依然是老的气象参数，我们使用的时候应该注意这点。
如果我们选错了气象参数，必然导致采暖负荷结果的偏差。
一般采暖热负荷应包括基本耗热量Q1j 、附加耗热量Q1x 与冷风渗透耗热量Q2之和，负荷计算各项内容如下表所示：
21Q Q Q +=
()()()m f ch wn n g Q x x t t akF x Q Q Q +++-+=+=∑111x 1j 1
冷风渗透（入）耗热量Q2有缝隙法、换气次数法（L=KV ，用于多层建筑概算）和百分数法（工业建筑概算）
我们常用的是缝隙法，简言之就是计算外门窗缝隙可开启长度的渗透量，基本公式为：
Q = 0.028 C
P ρ
wn
L
L
1
m b ( t
n
－ t
wn
)
其中：渗透冷空气量 L= L
0 L
1
m b
C P,空气的定压比热；ρ
wn，
室外空气密度；L，空气渗透量。
外门窗缝隙可开启长度按以下原则选取：
1）房间仅有一面或相邻两面外围护：全计
2）房间有相对两面外围护：计较大一面
3）房间有三面外围护时：计较大两面
4）房间有四面外围护时：计较多风向的两面
计算建筑物耗热量时，为了稍做简化计算，可作下列近似处理：
1.与相邻房间温差小于5℃，不计算耗热量；
2.伸缩缝或沉降缝按外墙的传热量的30%考虑；
3.内门的传热系数按隔墙的传热系数考虑；
4.计算外门的面积时，不扣除腰头窗的面积；
5.按轴线尺寸计算围护结构的面积。
地暖的采暖热负荷还需要注意：计算全面地面辐射供暖系统的热负荷时，室内计算温度的取值应比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90％～95％。
严寒地区（比如哈尔滨、长春、张家口等），系数取0.95。
寒冷地区（比如北京、天津、郑州等）系数取0.90。
设计时的注意事项：
1.确定地面所需的散热量时，应将计算房间的热负荷扣除来自上层地板向下的传热损失。
2.加热管为PEX管的单位地面面积耗热量和向下传热损失，见《地暖规程》附录A；
3.热媒的供热量，应包括地面向上的散热量和向下层或土壤的传热损失；
4.地面的所需散热量应计算确定，并考虑家具及其其他地面覆盖物的影响；
5.建筑物地板敷设加热管时，采暖热负荷不计算地面的热损失；
6.热媒温度不应大于60℃，民用建筑宜采用35~50℃，供回水温差宜小于等于10℃。
当热
源温度不能满足要求时，应选用混水或换热器，使得热源温度达到设计要求。
7.为避免地板过热，应进行地面温度的校核计算，确保地面温度不超过《地暖规程》所规
定的温度。
上一专题我们讨论的就是地暖超温，下面这张表是地暖间距确定的步骤，看是否能回忆的起？
如果是分户计量的住宅，我们设计地暖的时候要注意啦：热作为一种特殊的商品，应为不同需求的热用户提供在一定幅度内的热舒适的选择余地，而户内系统中恒温阀使用也为这种选择提供了手段，因此提出应在相应的设计标准基础上提高2℃。
计算负荷增加7%~8%。
需要说明的是，提高2℃仅作为设计时温度计算参数，不加到总负荷中。
考虑到邻居的跟比房间不采暖的情况，采暖设施——地暖盘管——的散热能力应适当的放大，但总的负荷并不加到采暖热负荷之中。
