光照强度传感器说明书
GY-39V3传感器模块使用手册说明书
GY-39V3传感器模块使用手册V1.0一、 概述GY-39是一款低成本，气压，温湿度，光强度传感器模块。
工作电压3-5v，功耗小，安装方便。
其工作原理是，MCU收集各种传感器数据，统一处理，直接输出计算后的结果，此模块，有两种方式读取数据，即串口UART（TTL电平）或者IIC（2线）。
串口的波特率有9600bps与115200bps，可配置，有连续，询问输出两种方式，可掉电保存设置。
可适应不同的工作环境，与单片机及电脑连接。
模块另外可以设置单独传感器芯片工作模式，作为简单传感器模块，MCU不参与数据处理工作。
提供arduino，51，stm32单片机通讯程序，不提供原理图及内部单片机源码。
此GY39模块另外赠送安卓手机软件app查看数据，且支持wifi局域内网连接，手机及电脑同时显示数据。
二、 产品特点技术参数（传感器精度请参考芯片手册）（1）、高性价比（2）、内置MCU 计算传感器数据（3）、IIC、串口通信格式（4）、统一数据输出(5)、配相应的上位机软件三、产品应用（1）、数字照明管理（2）、物联网，智能家居应用（3）、气象站监测（4）、数字光照度计（5）、数字气压计，高度计（6）、温湿度计（7）、大棚气候监测名称参数温度测量范围-40°~ 85°湿度测量范围0% ~100%光强测量范围0lux ~150000lux气压测量范围300 ~1100hpa响应频率1HZ工作电压 3~5 V工作电流 5mA 工作温度-40°~ 85°储存温度 -40°~ 125°尺寸 24.3mm×26.7mm三、 引脚说明实物图片（标号）：Pin1 VCC 电源+ （3v-5v）Pin2 CT 串口UART_TX / IIC_SCLPin3 DR 串口UART_RX / IIC_SDAPin4 GND 电源地Pin5 NC 保留，不要连接Pin6 INT 不用到Pin7 SDA 芯片数据总线S1=0（接GND时启用）Pin8 SCL 芯片时钟总线S1=0（接GND时启用）PinA S0 串口/MCU_IIC模式选择PinB S1 不用到注意：①, PinA（S0）硬件选择模块工作模式，Pin2（CT）, Pin3(DR)为GY-39模块通讯接口，S0=1（默认）串口UART 模式，Pin2为TX, Pin3为RX, TTL电平S0=0（接GND时） MCU_IIC模式, Pin2为SCL, Pin3为SDA,五、通信协议❶,串口协议：当GY-39模块硬件PinA（S0）=1时候使用（1）、串口通信参数（默认波特率值9600bps，可通过软件设定）波特率：9600 bps 校验位：N 数据位：8 停止位：1波特率：115200 bps 校验位：N 数据位：8 停止位：1（2）、模块输出格式，每帧包含8-13个字节（十六进制）：①.Byte0: 0x5A 帧头标志②.Byte1: 0x5A 帧头标志③.Byte2: 0x15 本帧数据类型（参考含义说明）④.Byte3: 0x04 数据量⑤.Byte4: 0x00~0xFF 数据前高8位⑤.Byte5: 0x00~0xFF 数据前低8位⑥.Byte6: 0x00~0xFF 数据后高8位⑦.Byte7: 0x00~0xFF 数据后低8位⑧.Byte8: 0x00~0xFF 校验和（前面数据累加和，仅留低8位）Byte2代表的含义说明：Byte2 0x15 0x45 0x55含义：光照强度温度、气压、湿度、海拔IIC地址（3）、数据计算方法①光照强度计算方法（当Byte2=0x15时,数据:Byte4~Byte7）：Lux=(前高8位<<24) | (前低8位<<16) | (后高8位<<8) | 后低8位单位lux 例：一帧数据<5A- 5A- 15 -04- 00 -00- FE- 40- 0B >Lux=(0x00<<24)|(0x00<<16)|(0xFE<<8)|0x40Lux=Lux/100 =650.88 (lux)②温度、气压、湿度、海拔，计算方法（当Byte2=0x45时）：温度：Byte4~Byte5T=(高8位<<8)|低8位T=T/100 单位℃气压：Byte6~Byte9P=(前高8位<<24) | (前低8位<<16) | (后高8位<<8) | 后低8位P=P/100 单位pa湿度：Byte10~Byte11Hum=(高8位<<8)|低8位Hum=Hum/100 百分制海拔：Byte12~Byte13H=(高8位<<8)|低8位单位m例：一帧数据<5A -5A -45 -0A -0B -2D -00 -97 -C4 -3F -12- 77 -00- 9C- FA >T=(0x0B<<8)|0x2D=2861温度T=2861/100=28.61 (℃)P=(0x00<<24)|(0x97<<16)|(C4<<8)|3F=9946175气压P=9946175/100=99461.75 (pa)Hum=(0x12<<8)| 77=4727湿度Hum=4727/100=47.27 (%)海拔 H=(0x00<<8)|0x9c=156 (m)③MCU_IIC地址（当Byte2=0x55时）：IIC_ADD=Byte4例：一帧数据<5A-5A-55-01-B6-C0 >IIC_ADD=0xB6 (8bit iic_add)则7bit iic_add为8bit iic_add右移1bit 得0x5b（4）、命令字节，由外部控制器发送至GY-39模块（十六进制）1、所有串口指令格式，帧头：0xa5指令格式：帧头+指令+校验和(8bit)2、串口命令指令：①，串口输出配置寄存器：command Bit7Bit6Bit5Bit4Bit3Bit2Bit1Bit0输出命令AUTO0 0 0 0 0 温湿度气压光照AUTO（默认1） 1:上电后按照上次的输出配置输出，0：上电后不自动输出bit6-bit2 必需置零：00000温湿度气压（默认1）1:连续输出温度、气压、湿度、海拔0:不输出；当Auto置1，掉电保存光照度（默认1）1:连续输出光照强度0:不输出；当Auto置1，掉电保存命令格式：0xA5+command+sum例：bit7(Auto=1), bit0(MAX=1)发送命令：0xA5+0x81+0x26，表示连续输出光照强度，掉电后保存该设置，重新上电后将自动连续输出光照强度；②，设置IIC地址指令：（该指令掉电保存修改后的IIC地址）0xAA+XX+sum---------XX表示7bit IIC地址，sum等于0xAA+XX之和的低8位，例如原厂IIC 7bit地址为 0x5B,则发送0xAA+0x5B+05到模块，7bit地址左移一位，这样模块的8bit IIC地址为0xB6③，查询输出指令：0xA5+0x51+0xF6 ---------------输出光照强度（模块返回数据类型为0x15）0xA5+0x52+0xF7 ---------------输出温度、气压、湿度、海拔（模块返回数据类型为0x45）注：查询指令不掉电保存，如用查询输出，请注意在这之前是否配置了command=0x00 ④，波特率配置：0xA5+0xAE+0x53 ---------------9600 （默认）0xA5+0xAF+0x54 ---------------115200❷, MCU_IIC协议：当GY-39模块硬件PinA（S0）=0时候使用①IIC地址，默认7bit地址为0x5B,则8bit 地址为0xB6IIC地址，可以通过串口配置修改，可修改128种不同地址，掉电保存。
光照度传感器的使用方法
光照度传感器的使用方法嘿，咱今儿就来说说这光照度传感器的使用方法！你可别小瞧了这玩意儿，它就像是我们的小眼睛，能敏锐地感知周围光线的变化呢！想象一下，这光照度传感器就像一个特别机灵的小侦探，时刻在帮我们留意着光线的情况。
要使用它呀，首先得找个合适的地方安家。
就好比你住房子得挑个舒服的地儿一样，咱得给它找个能准确检测光线的好位置。
一般来说，放在没有遮挡、能直接感受到光线的地方最好啦。
然后呢，就是要给它接上电，让它有能量干活呀！这就跟人得吃饭才有劲一个道理。
接上电后，它就开始工作啦，兢兢业业地检测着光照度。
你说这光照度传感器能干嘛呢？那用处可多了去了！比如说在智能家居里，它能根据光线的强弱自动调节灯光的亮度。
白天光线强的时候，它就告诉灯别那么亮啦，省点电；晚上光线暗了，它就赶紧让灯亮起来，多贴心啊！这不就像你有个特别懂你的小伙伴，知道你啥时候需要啥。
再比如在农业领域，它能帮农民伯伯们监测光照情况，指导他们什么时候该让农作物晒太阳，什么时候得遮遮阳，这多重要啊！就像农民伯伯的好帮手一样。
在一些工厂里，它也能发挥大作用呢。
可以用来监测工作环境的光照度是否合适，保障工人的工作效率和安全。
你想想，要是光线太暗或者太亮，工人干活能舒服吗？哎呀，说了这么多，你是不是对光照度传感器的使用方法有点感觉了？其实啊，用它就跟和朋友相处一样，你得了解它的脾气，知道怎么让它发挥最大的作用。
可别觉得它复杂，只要你用心去摆弄摆弄，很快就能上手啦！而且现在的光照度传感器越来越智能，操作也越来越简单。
就像现在的手机一样，以前觉得好复杂，现在不都人人会用嘛！总之呢，光照度传感器是个很实用的小玩意儿，只要你会用，它能给你的生活和工作带来很多便利呢！别犹豫啦，赶紧去试试吧！让它为你服务，让你的生活更加智能化、便捷化！怎么样，是不是有点心动啦？快去和这个小机灵鬼打交道吧！。
IIOT-LR2000光照传感器说明书
光照度传感器说明书IIOT-LR2000光照传感器使用说明书V2.2目录1.产品资料 (2)2.产品概述 (2)2.1.产品特点 (2)2.2技术参数 (2)2.3光照参数 (3)2.4探头参数与选型 (4)2.5产品尺寸 (4)3.模拟量4-20mA参数含义 (5)1）当选择量程为0-65535lux时 (5)2）当选择量程为0-20WLux时 (5)4.通讯协议 (5)4.1通讯基本参数 (5)4.2数据帧格式定义 (6)4.3寄存器地址 (7)4.4通讯协议示例以及解释 (7)5.常见问题及解决办法 (8)5.1设备无法连接到电脑 (8)6.安装说明 (9)6.1设备安装前检查 (9)6.2接口说明 (10)6.3安装形式 (10)7.接线图 (10)7.1RS485型接线定义 (10)7.2模拟量型接线定义 (11)8.联系方式 (11)9.质保与售后 (12)10.免责声明 (12)11.修订记录 (12)1.产品资料产品说明书下载地址:https:///product/2048.html设备上云操作指导详情：https:///news/1204.html2.产品概述该变送器广泛适用于农业大棚、花卉培养等需要光照度监测的场合。
传感器内部的输入电源、感应探头、信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
2.1.产品特点●感光探头灵敏度高、信号稳定、精度高。
●测量范围宽、线性度好、防水性能好。
●使用方便、便于安装、传输距离远。
●高一致性，出厂全部严格标定校正。
2.2技术参数参数名称参数内容产品名称：光照度传感器产品供电：12-24V DC产品功率：＜0.4W（RS485)＜1.2W（模拟量)工作环境：工作湿度：0-85%RH工作温度：-25-70℃量程：0-65535Lux/0-20万Lux精度：±5%光照度长期稳定性：≤5%/y输出方式RS485接口，Modbus-RTU通讯协议4-20mA接口，电流信号模拟量负载能力电流输出，≤600欧姆尺寸规格：110×85×44mm³壁挂式王字壳IP防护等级：IP65防水防尘2.3光照参数如图1所示，不同波长光线对光照度的影响，波长在580nm左右最准确，比例系数为1。

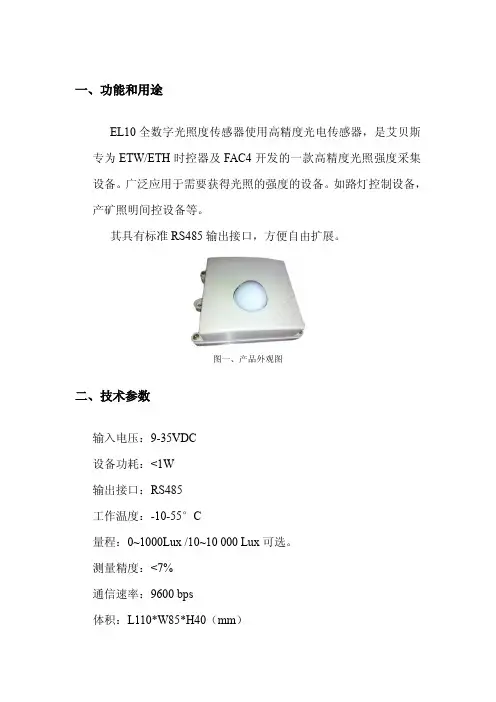

光照传感器使用说明
一、功能和用途
EL10全数字光照度传感器使用高精度光电传感器，是艾贝斯专为ETW/ETH时控器及FAC4开发的一款高精度光照强度采集设备。
广泛应用于需要获得光照的强度的设备。
如路灯控制设备，产矿照明间控设备等。
其具有标准RS485输出接口，方便自由扩展。
图一、产品外观图
二、技术参数
输入电压：9-35VDC
设备功耗：<1W
输出接口：RS485
工作温度：-10-55°C
量程：0~1000Lux/10~10000Lux可选。
测量精度：<7%
通信速率：9600bps
体积：L110*W85*H40（mm）
重量：130g
安装方式：壁挂式/螺丝固定
三、使用说明
1、RS485通信
EL10全数字光照度传感器具有数字量输出接口，系统采用工业级RS485通信协议进行传输数据。
仅需接通AB信号线及系统电源线即可以使用。
四、外部接线说明
A/B:RS485通信总线
AIN：模拟量输出
GND：电源地
VCC：直流电源正极
五、注意事项
1、由于防水等级不高，请不要置于雨水可以淋到的地方。
2、两级档位出厂前已固定。
3、由于模拟量接收信号干扰较大，请不要远距离使用模拟量的方式。
光照度传感器
简介
光照度传感器主要用于检测光照度大小。
使用标准
光照度，可简称照度，其计量单位的名称为“勒克斯”，简称“勒”，单位符号为“Lux”。 1Lux为1个烛光在1米距离的光亮度。 夜晚室内灯光：100-200Lux 晴天室内灯光：1000-5000Lux 北方室外正午：-Lux 南方室外正午：-Lux 夜里明亮月光下： 0.3～0.03 Lux； 夜里没有月光下：0.003～0.0007 Lux；
应用
主要应用于农业大棚、温室大棚、农业大田、城市照明、仓库、工业车间等环境。
光照度传感器例如：像住宅那样整体照度应该在100勒克斯(Lux)的情况，而即使是90勒克斯(Lux)也不会对 生活带来很大的影响。但是，如果是道路照明的话，情况就不同了。假设路面照度必须在20勒克斯(Lux)的情况 下，如果是18勒克斯(Lux)的话，就有可能造成交通事故频发。商店也是一样，例如，商店的整体最佳照度是500 勒克斯(Lux)，由于用600勒克斯(Lux)的照度。所以，照明灯具数量和电量就会增加，并在经济上造成影响。
光照度传感器
将光照度大小转换成电信号的传感器
01 简介
03 技术参数
目录
02 使用标准 04 应用
Hale Waihona Puke 光照度传感器是将光照度大小转换成电信号的一种传感器，输出数值计量单位为Lux。光是光合作用不可缺 少的条件；在一定的条件下，当光照强度增强后，光合作用的强度也会增强，但当光照强度超过限度后，植物叶 面的气孔会关闭，光合作用的强度就会降低。因此，使用光照度传感器控制光照度也就成为影响作物产量的重要 因素。
谢谢观看
技术参数
光照度传感器(1张)感光元件：对弱光有较高反应的感光元件 直流供电：10-30VDC； 准确度： ±7%（25℃）； 湿度特性： ±3%RH(60%RH,25℃)； 温度特性： ±0.5%/℃（25℃）； 测量范围： 0～Lux 输出信号：4～20mA电流输出；0～5V/0~10V电压输出

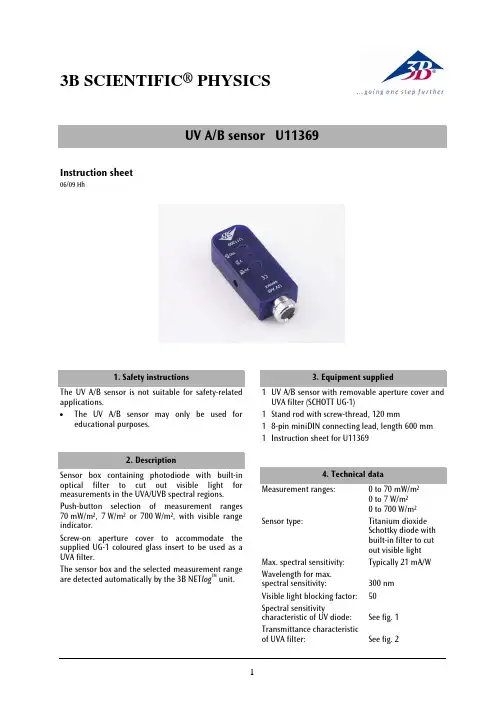

3B SCIENTIFIC UVA UVB 光照传感器说明书
3B SCIENTIFIC ®PHYSICS1UV A/B sensor U11369Instruction sheet06/09 Hh1. Safety instructionsThe UV A/B sensor is not suitable for safety-related applications.• The UV A/B sensor may only be used foreducational purposes.2. DescriptionSensor box containing photodiode with built-in optical filter to cut out visible light for measurements in the UVA/UVB spectral regions.Push-button selection of measurement ranges 70 mW/m², 7 W/m² or 700 W/m², with visible range indicator.Screw-on aperture cover to accommodate the supplied UG-1 coloured glass insert to be used as a UVA filter.The sensor box and the selected measurement range are detected automatically by the 3B NET log TM unit.3. Equipment supplied1 UV A/B sensor with removable aperture cover and UVA filter (SCHOTT UG-1)1 Stand rod with screw-thread, 120 mm1 8-pin miniDIN connecting lead, length 600 mm 1 Instruction sheet for U113694. Technical dataMeasurement ranges: 0 to 70 mW/m² 0 to 7 W/m²0 to 700 W/m² Sensor type:Titanium dioxide Schottky diode with built-in filter to cutout visible light Max. spectral sensitivity: Typically 21 mA/W Wavelength for max. spectral sensitivity: 300 nm Visible light blocking factor: 50 Spectral sensitivitycharacteristic of UV diode: See fig. 1 Transmittance characteristic of UVA filter:See fig. 225. Operation• Place the sensor box close to the experiment. •Switch on the 3B NET log TM unit and connect the UV A/B sensor via the miniDIN cable to one of its two analogue inputs (A or B).• Wait for the sensor box to be detected automatically.•Select the appropriate measurement range for the expected UV intensity depending on the light source [e.g., sunlight, UV light for tanning (sun-beds, solaria) or UV disco lights].• Read the value of the light intensity from the display of the 3B NET log TM unit.• If the measurement range is exceeded, change to the next higher range.•For transmission measurements, hold the absorber specimen between the light source and the sensor and calculate the ratio of the radiation intensity readings with and without the absorber (the transmission coefficient).6. ApplicationsMeasuring the UV intensity during the course of a whole day and investigating its dependence on the time of year.Measuring the UV transmittance (transmission coefficient) of different glass and plastic lenses in sunglasses and normal spectacles.Comparing the UV transmittance of the windscreen and side windows of a car with regard to possible tanning or sunburn of occupants.Does wet clothing give better protection from UV radiation than dry clothing?Quantitative comparison of the radiation protection factors of sun-creams.7. Sample experimentMeasurements of the UV transm i ttance (transm ss on coeff c ent) of d fferent glass and plast i c mater i als i n sunglasses and normal spectaclesEquipment required:1 3B NET log TM U11300 1 3B NET lab TM U11310 1 UV A/B sensor U11369 Several different pairs of sunglasses and normal spectaclesRecommendation: Perform the experiment outdoors on a sunny day.• Switch on the 3B NET log TMunit and wait for thesensor box to be detected automatically.• Select the 700 W/m 2measurement range on thesensor box.• Select the program (template) “Ultravioletradiation” on the 3B NET log TM unit.• Hold the UV A/B sensor in sunlight, without theaperture cover and without the UVA filter, and start the program.• Choose the “Manual input” mode and record thefirst of two intensity measurements.• Hold one lens of the sunglasses in front of theUV A/B sensor at a distance of about 10 cm. • Now make the second intensity measurement. •Make a graph of the two measurements to showthe effect of the lens (Fig. 3).• If possible, repeat the experiment with anotherpair of sunglasses.Fig. 1 Spectral sensitivity characteristic of UV diode3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • Subject to technical amendments© Copyright 2009 3B Scientific GmbHFig. 2 Transmittance characteristic of UG-1 filterFig. 3 Measurements as displayed on screen in 3B NET lab TM(U11310) from above experiment。
光照度传感器MODBUS
四、选型：技术说明：1、照度是体现光照强弱的单位，其通俗定义为照到单位面积（m²）上的光通量。
照度单位是每平方米的流明（Lm）,也被称为勒克斯（Lux）。
2、1个单位的照度大约为1个烛光在1米距离的光亮度。
在我国，一般情况下，夏日晴天强光下照度为10万Lux（3～30万Lux），阴天照度为1万Lux，日出、日落光照强度为300～400Lux，室内日光灯照度为30～200Lux，夜里0.3～0.03Lux（明亮月光下），0.003～0.0007Lux（阴暗的夜晚）一、产品概述：光照度变送器（光照度传感器）是采用具有较高灵敏度的感光探测器，配合高精度线性放大电路，经过严密检测、生产的具有多种光照测量范围和信号输出类型的实用型产品。
变送器外壳采用壁挂安装设计，结构精致、外型美观，是一款应用范围广泛、性价比极高的光照度测量产品。
五、接线图：三、外形尺寸：RS485（RS232）型接线：供电：红线（V+）黑线（V-）通信：黄线（A+/TXD）蓝线（B-/RXD）电压输出：0-5V 和0-10V 供电：红线（V+）黑线（V-）输出：黄线二线制电流输出接线图V+：红线V-：黑线六、通信说明：（只针对于RS232RS485和无线输出型）典型推荐：室内测量量程0～20000Lux ，室外或温室测量量程：0～20万Lux本产品采用标准Modbus-RTU 通讯协议，产品出厂默认地址为1，波特率为9600，8位数据位，无奇偶校验，1位停止位0～20000Lux光照度上传的数据为真实值0～20万Lux 光照度上传的数据需乘以10才为真实值(采集得到的数据为0～20000)6.1查询地址为1的仪表的光照度值（读输入寄存器）6.2查询地址为1的仪表读保存寄存器6.3写入单个保存寄存器，读从机输入寄存器(4X 类型)中的二进制数据，寄存器所对应的地址分别为0-136.4写入把地址波特率修改为4800（4800的16进制为12C0）七、注意事项：1、使用前请认真阅读说明书、确保接线正确：任何错误接线均有可能对变送器造成不可逆伤害。
模拟量型光照度传感器使用说明书
模拟量型光照度传感器使用说明书目录目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4探头参数与选型 (6)第2章硬件连接 (8)2.1设备安装前检查 (8)2.2接口说明 (8)2.3安装说明 (9)第3章接线说明 (9)3.1典型四线制接线方式 (9)3.2典型三线制接线方式 (11)第4章模拟量参数含义 (13)4.1模拟量4-20mA电流输出 (13)4.2模拟量0-10V电压输出 (13)4.3模拟量0-5V电压输出 (14)第5章包装售后 (15)5.1产品附加说明书 (15)5.2产品包装清单 (15)5.3联系方式 (15)5.4质保与售后 (16)5.5免责声明 (16)第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要光照度及温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
采用模拟量形式输出，方式灵活，可以输出电流型或者电压型，接线可以采用三线制或者四线制。
1.2功能特点本产品采用高灵敏度的感光探头，信号稳定，精度高。
具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
1.3主要参数1.3.1基本参数光照强度量程0-65535Lux/0-20万Lux最大功耗光照强度精度±7%(25℃)供电电源12V-24VDC工作温度-25℃-85℃工作湿度0%RH-80%RH长期稳定性≤5%/y响应时间0.1s外形尺寸110×85×44mm3电流输出类型4mA-20mA电流输出负载≤600欧姆电压输出类型0-5V/0-10V电压输出负载≤250欧姆<1.15W工作压力范围0.9-1.1atm1.3.2光照参数图1不同波长光线对光照度影响如图1所示，波长在580nm左右最准确，比例系数为1。
模拟量型光照度传感器使用说明书传感器图2光照角度影响示意图如图2所示角度对光照准确度影响较大，用户使用时应注意角度的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光照强度传感器说明书
目录
一、产品概述 (2)
二、适用范围 (2)
三、技术参数 (2)
四、功能特点 (3)
五、光源的依赖性 (4)
六、线色定义 (4)
七、固定方式 (5)
八、RS485/232 通讯协议 (5)
九、常见故障现象及解决方法 (7)
十、维护和保养 (8)
附：输出信号与光照强度对照表 (9)
用户意见反馈表 (10)
一、产品概述
光照强度传感器是我公司自主研
发、生产的一款测量光照强度的仪器，它
采用世界前沿光学技术、集光学与电子
信号输出为一体的高科技产品，能准确
测量各种热光源、微弱热光源、冷光源光
照亮度变化，通信传输精度可达 1LX。
本产品外型美观、安装方便，灵敏度高、传输距离长，深受用户欢迎。
二、适用范围
本品可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等的光线强度测量。
三、技术参数
1、测量参数
量程范围: 0～200000Lux
测量精度：±5%
光谱范围：400～700nm（植物生长光谱敏感区域）
反应时间: < 1S
稳定时间：1S
2、电路参数
工作电压：普通型:12～24V(典型值 12V)，
静态功耗：约 5mA；
输出信号类型：□电压型0～2V；
□电流型 4～20mA；
□RS485 通讯型(MODBUS)。
输出负载：电流型< 300Ω，电压型>2kΩ
工作温湿度:-20℃～55℃、35～85%RH（非凝露）
储存温度:－20～+70℃（储存时）
防护等级：IP65
线长：1 米
重量：210g
工作电流：静态时 5mA满值时 25mA
四、功能特点
该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：
1.体型小巧，安装方便，壳体密封性好；
2.测量精度较高，稳定性好；
3.接近视觉灵敏度的光谱灵敏度特性(峰值波长典型值:560nm)；
4.光源依赖性弱（白炽灯，荧光灯，卤素灯，白光 LED，日光
灯）；
5.精密过滤器通过 50Hz/60Hz 除光噪功能实现稳定的测定，受
红外线影响很小；
6.感光区域集中在 400~700nm 范围,适合植物自然光的照度
测量。
五、光源的依赖性
六、线色定义
七、固定方式
传感器应与被测光源水平安装，确数据的准确性；采用法兰安装方式，传感器下方安装法兰直径Ф60mm，三个安装孔为Ф6.6mm，三
个安装孔均匀分布再Ф47mm 的圆周上，安装使用法兰固定安装，安装尺寸如下：
八、RS485/232 通讯协议
采用了 MODBUS-RTU 协议的命令子集，使用读寄存器命令（03）（06）。
1、数据传输方式：
8位数据位，1 位停止位，无校验位。
2、数据传输速率：
缺省波特率为 9600bps，不可修改，用户希望使用其他波特率时，请在定货时声明。
支持波特率：9600bps，4800bps，
2400bps,1200bps。
3、数据报文格式
⑴功能码 0x03---查询从设备寄存器内容
⑵功能码 0x06---对从设备寄存器置数
低
位在后;2、寄存器字长为 16bit(两个字节);
4、寄存器说明与命令格式
（1）参量数据寄存器定义表
0x002A光照1只读0~2000（0x00-
0x07D0）
提示：自
2013年 12 月 20 日起所有传感器寄存器地址全部修改为 0x002A，老客户使
用
过的传感器寄存器地址 0x0010、0x0002、0x0000，修改后的协议仍然支持上述地址，客户无需做修改。
（2）命令举例：
命令中所有寄存器地址字节、寄存器个数字节、数据字节高位在前，低位在后；CRC 校验码低位字节在前，高位字节在后；
读取风速值：
(从设备地址 02 号，波特率为 9600，N,8,1)
从设备回应：
修改设备地址：
(从设备地址 02 号，修改为 03 号)
从设备回应：
九、常见故障现象及解决方法
1.传感器输出信号异常
a)查看供电电压是否稳定
b)查看供电范围是否正常
c)检查线路是否虚接
2.传感器无信号输出
a)查看电源正负极和地线是否连接正确
b)检查电源电压是否符合要求
十、维护和保养
本仪器属精密的电子产品，正确的的维护和保养有助于保护仪器性能、延长仪器的使用寿命，请注意以下几点：
1、使用前请认真阅读说明书、确保接线正确：害任何错误接
线均有可能对变送器造成不可逆伤。
2、不要用挥发性液体擦拭仪器，否则可能导致仪器变色变形；
软布擦拭，避免仪器外部保护膜划伤，延长仪器使用寿命。
3、请勿在结霜、结冰或高温环境下使用，避免剧烈冷、热冲
击致使仪器损坏。
4、传感器感应区为玻璃材质，请勿磕碰，挤压，须轻拿轻放。
5、请勿私自拆卸外壳，以免位置发生变动影响测量。
6、传感器如果长期放置在室外，应定期擦拭，以免影响透光。
7、仪器使用时应用螺丝牢固固定，否则有可能损坏仪器。
8、定期检查仪器电源电压，确保仪器正常运行。
附：输出信号与光照强度对照表
Y=100X
Y 代表光照值X 代表电压
光照强度电压输出电压输出电压输出电流输出电流输出Klux0-2V0.4-2V0-5V0-20mA4-20mA
000.4004
100.10.480.251 4.8
200.20.560.52 5.6
300.30.640.753 6.4
400.40.72147.2
500.50.8 1.2558
600.60.88 1.568.8
700.70.96 1.7579.6
800.8 1.042810.4 900.9 1.12 2.25911.2 1001 1.2 2.51012
110 1.1 1.28 2.751112.8 120 1.2 1.3631213.6 130 1.3 1.44 3.251314.4 140 1.4 1.52 3.51415.2 150 1.5 1.6 3.751516
160 1.6 1.6841616.8 170 1.7 1.76 4.251717.6 180 1.8 1.84 4.51818.4 190 1.9 1.92 4.751919.2 2002252020
