套砂石生产线设备配置说明
砂石生产线配置,这几种设备组合优劣势一定要知道
当我们想要投资一条砂石生产线时，生产规模、资金状况以及后期维护检修等多个因素都将直接影响整条制砂生产线的设计，而目前破碎制砂设备种类广、型号多，如果能够根据我们需求配置合适的设备组合，将大大提高整条生产线的效益。
今天我们就一起来探讨下制砂生产线中常见的设备组合。
1. 鄂破+反击破
鄂破+反击破的设备组合投资低、能耗低，粉料较少，维修及运行成本都比较适中，噪音及粉尘对环境的影响适中。
2. 反击破+反击破
反击破+反击破的设备组合能耗高，维护及运行成本也高，噪音及粉尘量较大，但出料成品粒度好，0-5mm成品占比大，适用于对机制砂需求量大的企业。
3. 鄂破+圆锥破
鄂破+圆锥破的设备组合适用于破碎硬度及腐蚀性指数较高的岩石，粉状物料占比小，维护及运行成本低，产生的噪音及粉尘较前两种也相对较少，但前期投资较大，能耗较高。
随着技术的不断升级，破碎制砂设备也在不断更新和优化，制砂生产线的配置方案也会不断呈现新的特点，因此，我们在进行生
产线配置时还是要根据自身需求进行合理的分析和取舍，找到适合我们需求的生产线配置方案。

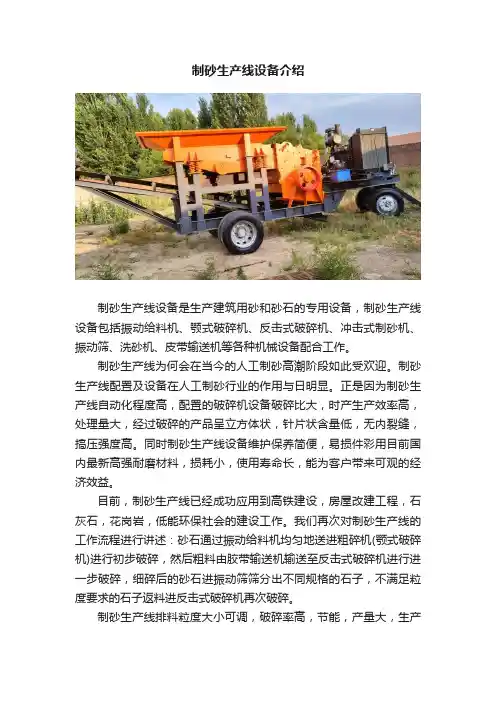

制砂生产线设备介绍
制砂生产线设备介绍
制砂生产线设备是生产建筑用砂和砂石的专用设备，制砂生产线设备包括振动给料机、颚式破碎机、反击式破碎机、冲击式制砂机、振动筛、洗砂机、皮带输送机等各种机械设备配合工作。
制砂生产线为何会在当今的人工制砂高潮阶段如此受欢迎。
制砂生产线配置及设备在人工制砂行业的作用与日明显。
正是因为制砂生产线自动化程度高，配置的破碎机设备破碎比大，时产生产效率高，处理量大，经过破碎的产品呈立方体状，针片状含量低，无内裂缝，搞压强度高。
同时制砂生产线设备维护保养简便，易损件彩用目前国内最新高强耐磨材料，损耗小，使用寿命长，能为客户带来可观的经济效益。
目前，制砂生产线已经成功应用到高铁建设，房屋改建工程，石灰石，花岗岩，低能环保社会的建设工作。
我们再次对制砂生产线的工作流程进行讲述：砂石通过振动给料机均匀地送进粗碎机(颚式破碎机)进行初步破碎，然后粗料由胶带输送机输送至反击式破碎机进行进一步破碎，细碎后的砂石进振动筛筛分出不同规格的石子，不满足粒度要求的石子返料进反击式破碎机再次破碎。
制砂生产线排料粒度大小可调，破碎率高，节能，产量大，生产
出的石子粒度均匀,粒形好，适合公路桥梁等各种大中小工程项目建设。
也正是受到行业建设青睐的原因之一！。
砂石加工设备使用说明书
砂石加工设备使用说明书一、前言砂石加工设备是一种用于加工矿石、建筑废料等材料的机械设备。
本说明书旨在向用户提供有关砂石加工设备的正确使用方法和注意事项，以确保设备的安全运行和延长设备寿命。
二、设备概述砂石加工设备主要由给料机、破碎机、筛分机、输送机等组成。
设备采用高强度材料制成，具有坚固耐用、高效节能的特点。
三、使用前准备1. 确保设备与电源接口连接稳固，并接通电源。
2. 检查设备各部位是否有异物堵塞，特别是给料机的进料口。
3. 完善设备的润滑系统，确保各润滑点润滑油充足。
四、操作方法1. 启动设备前，确保工作区域内没有杂物和人员。
2. 按下电源开关，设备开始运行。
3. 逐步加大给料机的供料量，避免过大的冲击负荷。
4. 根据所需加工物料尺寸，调整破碎机的出料口和筛分机的筛孔大小。
5. 调整输送机的速度，确保物料的顺利输送。
五、注意事项1. 操作人员必须熟悉设备的结构和工作原理，并经过相关培训合格后方可操作。
2. 禁止在设备运行时进行维护保养，必要时应停机并切断电源。
3. 如发现设备异常响声、异味或其他异常情况，应及时停机检查并排除故障。
4. 定期清理设备内部的杂物和积尘，保持设备清洁。
5. 根据设备的使用情况，定期检查各部位的磨损情况，并做好更换工作。
六、安全防护1. 操作人员应穿戴符合规定的劳动防护用品，包括安全帽、防护眼镜、耳塞等。
2. 在设备运行时，禁止将手、头或其他身体部位靠近运转部件。
3. 操作人员应保持警觉，防止被加工物料弹射伤害。
4. 只有经过合格培训并持有操作证的人员可以操作设备。
5. 若设备遇到故障或其他紧急情况，应立即停止操作并采取应急措施，并及时联系维修人员。
七、维护保养1. 设备停机后，进行内外部的清洁和检查。
2. 检查设备各连接部位和螺丝是否松动，如有松动应立即紧固。
3. 定期更换设备润滑油，保持润滑系统的正常运行。
4. 注意定期更换易损件，如破碎机的锤头等。
八、故障排除在设备运行过程中，可能会出现故障，以下列举一些常见故障及排除方法：1. 设备无法启动：检查电源是否通电、电源线是否损坏等。
三种时产300t制砂生产线配置方案,总有一款适合你!
三种时产300t制砂生产线配置方案，总有一款适合你！首先，我们需要对一条生产线有一定的认识，常见的时产300t制砂生产线配置，下面我们就以石灰石和花岗岩（河卵石）分别代表不同硬度的物料，来配置生产线方案。
1、石灰石300t/h制砂生产线配置（一）主要设备：GZD-1100*4200给料机2台、PE-600*900颚式破碎机2台、PF-1214反击式破碎机2台、VSI-8518立轴冲击式破碎机2台、2YK1545振动筛2台、4YK1548振动筛2台、XSD3016洗砂机3台辅助设备：皮带输送机，至于数量及长度需要根据作业场地的实际情况来确定。
2、石灰石300-400t/h制砂生产线配置（二）成品尺寸：0-5，5-9.5，9.5-16.5，16.5-26.5mm设备配置：F5X1345振动给料机、PEW860欧版颚破、2台PFW1315Ⅲ反击破、VSI5X1145、S5X2760-2振动筛、S5X2460-3振动筛注意：给料机在给料的同时可以对物料进行预筛分，起到除土的作用。
工艺流程图如下：3、花岗岩350-400t/h破碎制砂生产线配置成品尺寸：0-5-10-20-31.5mm设备配置：F5X1345给料机、PEW颚式破碎机、2台HPT300多缸液压圆锥破、2台S5X2460-2振动筛、S5X2460-3振动筛工艺流程图如下：开山爆破的花岗岩料，经过F5X1345给料机预筛分，小料直接打入圆锥破的中转料仓，大料经过颚破破碎之后也进入中转料仓，中转料仓同时上两台HPT300多缸液压圆锥破破碎，圆锥破出来的料经过两台S5X2460-2新型振动筛筛分，大料返回圆锥破破碎，筛出31.5-40mm成品，其余成品再上一台S5X2460-3筛分，筛分出0-5-10-20-31.5等四种成品。
时产100吨制砂生产线设备配置方案
时产100吨制砂生产线设备配置方案（原创实用版）目录1.项目背景2.设备配置方案3.设备性能介绍4.设备维护与安全5.结论正文【项目背景】随着我国基础设施建设的快速发展，对砂石料的需求量逐年增加。
时产 100 吨的制砂生产线是满足当前市场需求的一种重要设备。
本文旨在提供一套时产 100 吨制砂生产线的设备配置方案，以帮助客户实现高效、安全、环保的砂石料生产。
【设备配置方案】时产 100 吨制砂生产线主要包括以下设备：1.颚式破碎机：作为初级破碎设备，将大块石料破碎成较小颗粒，为后续破碎设备提供合适物料。
2.反击式破碎机：将颚式破碎机破碎后的物料进行进一步破碎，使颗粒达到制砂要求。
3.制砂机：通过高速旋转的叶轮将破碎后的物料打碎成砂石料。
4.振动筛：对制砂机产生的砂石料进行筛分，确保砂石料粒度符合要求。
5.输送设备：将各设备产生的物料进行输送和集中。
【设备性能介绍】1.颚式破碎机：采用高强度铸钢制成，具有较高的耐磨性和稳定性，能够承受大块石料的冲击。
2.反击式破碎机：采用反击板结构，使物料在破碎过程中形成多次冲击，提高破碎效率。
3.制砂机：采用立式叶轮结构，具有较高的破碎效率和稳定性，易于维护。
4.振动筛：采用多层筛网设计，筛分效率高，能够满足不同粒度要求的砂石料生产。
5.输送设备：采用皮带输送，运行平稳，降低物料在输送过程中的损耗。
【设备维护与安全】1.定期检查各设备的运行状况，发现异常及时停机检查，避免设备故障导致生产事故。
2.对易损件进行定期更换，确保设备运行稳定。
3.设备运行过程中，操作人员需穿戴防护设备，确保人身安全。
4.设备停机时，切断电源，避免意外触电事故。
【结论】时产 100 吨制砂生产线设备配置方案能够满足当前市场需求，具有较高的破碎效率、稳定性和安全性。
机制砂生产线设备参数
机制砂生产线设备参数机制砂生产线采用了一套完整的流水线生产体系，包括振动给料机、颚式破碎机、冲击式破碎机、振动筛、洗砂机和输送机。
下面是具体的设备参数。
1. 振动给料机振动给料机是机制砂生产线的最初级别的设备，它通过振动的方式将原材料均匀地送入颚式破碎机。
具体参数如下：- 模型：GZD960×3800- 物料：石料、矿石、矿渣、玻璃、建筑废料等- 应用：矿山、冶金、建筑、化工等领域- 产量：120-210吨/小时- 动力：11kw2. 颚式破碎机颚式破碎机作为机制砂生产线中的第一个主设备，主要负责原材料的粗碎，以便后续设备更好地处理。
具体参数如下：- 模型：PE600×900- 物料进口尺寸：480mm×600mm- 最大出料尺寸：65-160mm- 调整范围：60-140mm- 产量：50-160吨/小时- 动力：55kw冲击式破碎机是机制砂生产线中的第二个主设备，它通过高速旋转的转子和冲击台板的作用，将经过颚式破碎机粗碎的原材料进一步细碎。
具体参数如下：4. 振动筛振动筛是机制砂生产线中的筛选设备，主要作用是把冲击式破碎机所产生的碎石按照不同粒径分类。
具体参数如下：5. 洗砂机洗砂机是机制砂生产线中的关键设备，它通过旋转式清洗作用，将沙子中的杂质洗去，以便制造出更干净的机制砂。
具体参数如下：6. 输送机输送机是机制砂生产线中的最后一个环节，它通过振动的方式将机制砂运输到目的地，以完成整个生产线的生产。
具体参数如下：以上就是机制砂生产线的主要设备参数，不同的规模和型号可以根据实际需要进行调整。
时产200吨砂石生产线
时产200吨砂石生产线一、生产线概述时产200吨砂石生产线是一种高效、节能、环保的砂石生产设备，主要用于建筑、道路、桥梁等工程中砂石骨料的加工。
该生产线采用先进的破碎、筛分、输送等工艺，能够将各种矿石、石料等原料加工成符合要求的砂石骨料，满足不同工程的需求。
二、主要设备1. 给料机：负责将原料送入破碎机，保证生产线的连续运行。
2. 破碎机：将原料破碎成一定粒度的砂石骨料。
3. 筛分机：将破碎后的砂石骨料进行筛分，分离出不同粒度的产品。
4. 输送设备：将筛分后的砂石骨料输送到指定地点。
5. 控制系统：对生产线进行自动化控制，实现生产过程的智能化管理。
三、工艺流程1. 原料准备：将矿石、石料等原料进行预处理，确保原料符合生产要求。
2. 给料：通过给料机将原料送入破碎机。
3. 破碎：破碎机将原料破碎成一定粒度的砂石骨料。
4. 筛分：筛分机对破碎后的砂石骨料进行筛分，分离出不同粒度的产品。
5. 输送：输送设备将筛分后的砂石骨料输送到指定地点。
6. 控制系统：对生产线进行自动化控制，实现生产过程的智能化管理。
四、优点1. 高效：时产200吨的产量能够满足大规模工程的需求。
2. 节能：采用先进的破碎、筛分、输送等工艺，降低能耗。
3. 环保：生产线采用封闭式设计，减少粉尘、噪音等污染。
4. 智能化：控制系统实现生产过程的智能化管理，提高生产效率。
5. 灵活性：可根据不同工程需求，调整生产线的配置，满足多样化的生产要求。
五、应用领域时产200吨砂石生产线广泛应用于建筑、道路、桥梁、水利、电力等工程领域，为各类工程提供优质的砂石骨料。
六、生产线配置1. 给料系统：包括振动给料机和皮带输送机，负责将原料均匀、连续地送入破碎机。
2. 破碎系统：包括颚式破碎机、反击式破碎机、圆锥破碎机等，根据原料性质和产品要求选择合适的破碎设备。
3. 筛分系统：包括振动筛、圆振动筛等，对破碎后的砂石骨料进行筛分，确保产品粒度符合要求。
浅析建筑砂石骨料生产线设备配置
浅析建筑砂石骨料生产线设备配置摘要：当前砂石骨料行业正处于机遇和挑战共存的发展时期，砂石骨料的企业经营者在追求更大的生产规模和短期内最大的市场效益的同时，也应具有长远的企业规划和高明的战略决策，才能从容应对市场环境和政策法规带来的各种挑战，从而能够长期保有竞争力并持续盈利。
工业化的机制砂石骨料生产线应避免大规模低水平的重复建设。
规模适度、产品优良、注重过程控制、自动化程度高、节能环保型的精品机制砂石骨料生产线将成为今后骨料项目建设的发展趋势。
关键词：建筑砂石骨料；生产线；设备配置1给料设备给料设备一般有3种形式可供选用：链板式给料机、电机振动给料机和棒条给料机。
其中，链板式给料机自重大、价格昂贵，电机振动给料机允许的进料小，且两者均不带筛分装置，故使用范围受限。
棒条给料机更适用于初级颚式破碎机、初级锤式破碎机等设备的给料，广泛应用于石料、建材、冶金、矿山行业。
此外，棒条给料机整体高度较低，所需布置空间较小，带有预筛分装置。
2输送设备常用的输送设备多是皮带输送机，可根据场地布局大小，选择适宜长度、角度及速度的输送带。
3筛分设备筛分设备主要有圆振动筛、椭圆筛、直线筛、香蕉筛等类型，一般选用圆振动筛即可。
圆振动筛主要由筛箱、筛网、振动器、减振弹簧、传动装置等部件组成。
筛箱及筛网在振动器的作用下，产生圆形轨迹的振动。
圆振动筛可用于各种筛分作业，使筛面上物料不断翻转和松散，细粒级物料向料层下部移动，通过筛孔排出；卡在网孔中的物料会通过振动而跳出，防止筛孔堵塞；筛分效率高，可通过调整倾角改变物料沿筛面的运动速度，从而提高处理量；对于难筛分的物料可以使主轴反转，从而使振动方向同物料运动方向相反，以提高筛分质量。
4破碎设备破碎设备在建筑砂石骨料生产线配置上有着至关重要的作用。
根据用户对物料的不同粉碎要求，可选择一级破碎设备颚式破碎机或锤式破碎机加上二级破碎设备圆锥式或反击式破碎机。
4.1一级破碎设备颚式破碎机与锤式破碎机对比分析4.1.1工作原理不同颚式破碎机的工作方式为曲动挤压型，物料在动颚和定颚组成的破碎腔内被挤压破碎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
套砂石生产线设备配置说明
(总4页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
一套砂石生产线设备配置说明
近期砂石料价格市场上涨，需求量很大，特别是国家对于河沙开采进行严格的限制与日益扩大的基础建设供求矛盾将长期持续。
所以询问了解砂石设备，投资建设砂石生产线的客户越来越多。
这里我们就来介绍一下砂石生产线设备配置与生存工艺。
一套砂石生产线设备主要有颚式破碎机、反击式破碎机、冲击式破碎机、振动给料机、振动筛、洗砂机、皮带机等组成。
如图所
示:
砂石生产线工艺流程：
石料由给料机均匀送入粗破机，推荐使用颚式破碎机，进行初步破碎。
产出的粗料由胶带输送机送至反击式破碎机进行第二次破碎。
细碎后的石料进入振动筛分出不同规格的石子，不满足粒度要求的石子返料进反击式破碎机再次破碎。
砂石生产线产量与规格：河南豫晖能够提供时产50-500t/h整套砂石生产线设
备，成品粒度可控，成品粒形好可直接用于混凝土搅拌料，高速公路地面层料，水电站砂石料及港口码头碎石料。
时产200吨砂石生产线配置案例：
振动给料机（GZD1000*3600）+颚式破碎机（PE600*900）+高效细碎机（PXJ1400*1400）+直线振动筛（ZSG1443）+高效洗砂机（GX2600），中间以皮带输送机相连。
时产200吨制砂生产线的设备优点：
一、投资仅为同等处理能力常规生产线的1/3-1/5。
二、每吨砂石生产成本仅为常规生产线的1/3-1/4。
三、生产自动化程度高，每班生产人员为3人以下。
四、投资回收期短，一般3个月可收回投资。
制砂生产线自动化程度高，运行成本低，破碎率高，节能，产量大，污染少，维修简便,生产出的机制砂符合国家建筑砂标准，产品粒度均匀,粒形好，级配合理。
以上配置仅供参考，不作为实际配置使用。
具体详情可咨询河南豫晖矿山机械有限公司专家进行配置。
河南豫晖矿山机械有限公司拥有现代企业的管理机制，加工设备，完善的检测手段，高素质的科研人员，优质的跟踪服务，以高度的敬业精神为客户提供先进而
又经济的技术服务。
主要产品鄂式破碎机，反击式破碎机，锤式破碎机，环锤式破碎机，重锤式破碎机等
用户需要的，正是我们全力打造的，用户满意的正是我们追求的，豫晖人二十多年来不断创新，超越自我，始终坚信发展才是硬道理的精神，以品质打造信誉，以服务提升实力，为民族工业的振兴做出贡献详情点击咨询。
