路基施工技术交底大郑线一、路堤施工路堤施工严格执行铁路路基填筑压实施工工艺流程，按三个阶段、四区段、八流程水平分层填筑施工。
三阶段为施工准备阶段、施工阶段、检测整修阶段；四区段是填土区段、平整区段、碾压区段、检验区段；八流程是：施工准备、基底处理、分层填筑、摊铺整平、洒水晾晒、碾压夯实、检验签证、路面整形与边坡整修。
（一）、路基本体1、基底处理：在地基表面，清除基底表面植被，挖除树根做好临时排水设施，然后按照设计的要求进行基底换填。
地面坡度陡于1：10的地段先开挖台阶，宽度不小于1m，其后进行基底平整和碾压。
2、分层填筑：采用横断面全宽纵向水平分层填筑压实的方法。
填筑虚铺厚度按照预先铺筑样板段确定的参数进行控制，分层厚度≰30cm（压实厚度）。
路基每侧的加宽值见下表：著的局部凸凹。
平整面做成坡向两侧4%的横向排水坡。
4、洒水晾晒：填料碾压前控制其含水量在最佳含水量+2%∽-3%范围内。
当填料含水量较低时，采用洒水措施。
洒水采用取土坑内提前洒水闷湿和路堤上洒水搅拌两种方法。
当填料含水量过大，采用取土坑挖沟拉槽降低水位和用推土机松土器拉松晾晒相结合的方法或将填料运至路堤摊铺晾晒。
5、碾压夯实：碾压前进行技术交底，其内容包括碾压起止范围、压实遍数、碾压机的速度等。
碾压采用大吨位重型振动压路机进行，压实顺序按先两侧后中间，先慢后快，先静压后振动压的操作程序进行。
各区段交接处互相重叠压实，纵向搭接长度不少于2米，沿线路纵向行与行之间压实重叠不少于0.4米。
对不同的填料应事先进行压实试验，以确定分层厚度及压实遍数。
路堤填筑完成后，人工铲挖、整修超填边坡土。
6、质量检验：其中细粒土压实检测须用核子密度仪；粗粒土、碎石土的压实质量采用K30承载板试验方法或相对密度方法进行检验。
检验、试验的质量标准及频次见下表。
计结构尺寸进行，对于加宽部分在整修阶段用人工挂线清刷夯拍，路堤整修要达到下表检验标准要求。
路堤外形尺寸检验标准、频次（二）、路堤基床填筑路基基床厚度2.5m，表层0.6m，底层1.9m。
铁路工程施工站场综合过轨、电缆井施工作业技术交底
技术交底编号：CRESE/CXJD-015.5基底施工过轨槽底设C30混凝土基础，厚不小于10cm；电缆井底部设10cm厚C25混凝土垫层。
5.6过轨管施工（1）过轨管埋设与电缆井钢筋绑扎、模板安装需要配合施工，过轨管需露出电缆井不小于50mm长度。
埋设时两端采用泡沫填充剂或软布等封堵，管口打磨光滑防止划破电缆，并在每根管中预设两根φ4mm铁丝，每端各预留1m，以便穿缆。
过轨管埋设后，应用木桩或水泥桩等标记引出点位置，并注明所属专业字样。
严格控制铺设位置及高程，以保证与电缆井的预留孔对齐。
（2）过轨管四周回填C30素混凝土，回填至基床底层顶面，待混凝土强度达到设计强度的70%以后再施工基床表层级配碎石。
5.7电缆井施工（1）钢筋制作①、所用钢筋均有厂家的质量保证书和出厂合格证。
、钢筋的弯制和末端的弯钩应按设计要求进行，设计无要求时按如下要求制作。
受拉热轧带肋（月牙肋、等高肋）钢筋的末端应采用直角形弯钩，钩端的直线段长度不应小于5d，直钩的弯曲直径不得小于3.5d。
弯起钢筋应弯成平滑曲线，其弯曲半径不得小于14d；用光圆钢筋制成的箍筋，其末端应做不小于90度的弯钩，弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍，弯钩直线段的长度，一般结构不宜小于箍筋直径的5倍。
、钢筋加工前必须除锈，加工后的钢筋，表面不应有削弱钢筋截面的伤痕。
（2）钢筋连接①、钢筋的接头采用搭接、帮条电弧焊接时，除应满足强度要求外，尚应符合下列规定：a、搭接接头的长度单面焊为不小于10d、双面焊时为不小于5d。
b、搭接接头钢筋的端部应预弯，搭接钢筋的轴线应位于同一直线上。
c、帮条电弧焊的帮条，宜采用与被焊钢筋同级别、同直径的钢筋；当采用同级别不同直径的钢筋作帮条，且被焊钢筋与帮条钢筋均为Ⅰ级钢筋时，两帮条钢筋的直径应大于或等于被焊钢筋的0.8d。
（3）模板安装模板采用组合模板。
模板支撑完后，对板缝进行检查，检查平整及顺直度。
过轨管埋设施工 技术交底
/
万历郎大桥南台
23
IDK186+910
右侧
轴温探测站
2
/
4
/
24
IDK187+950
左侧
信号中继站
10
8
中继站3
25
IDK187+950
左侧
基站
2
26
IDK188+750
右侧
分区所
2
/
4
/
含道路用地
注：表中未列隧道进出口应急照明电力过轨管（对电力电缆槽）以及许村隧道综合洞室过轨管。
6、区间牵引供电回流及接触网远动隔离开关过轨里程，详见下表：
4
IDK176+682
/
/
/
2
/
6
大岭1#隧道出口
5
IDK176+708.1
/
/
/
2
/
6
大岭2#隧道进口
6
IDK176+852.1
/
/
/
2
/
6
大岭2#隧道出口
7
IDK177+2ຫໍສະໝຸດ 0右侧AT所2
/
4
/
8
IDK177+489.5
/
/
/
2
/
6
岑冲口进口
9
IDK177+771.72
左侧
直放站
4
8
岑冲口出口
10
交底补充细节:
1、工程科交叉核对设计相关图纸：“站前战后接口说明”、“铁路路基电缆槽通路（2010）8401”、“铁路综合接地系统通号(2009)9301”、“设计联系单中铁咨南广指通[2011]01”、“设计联系单中铁咨南广指供[2011]01”、“设计联系单中铁咨南广指供[2011]02”。
过轨管技术交底
工程技术交底书
图4 过轨管侧视图
三、路基段、过渡段过轨管
本线双线区段，在每个信号中继站信号房屋处预埋信号过轨管8根（直径为φ100），并预留电缆井（II型）。
在路基区间设置的 GSM-R无线基站、信号中继站、电气化所亭（牵变所、分区所等）等区间接入点处，均需预留通信过轨管共计4根；并在过轨管两端、线路两侧均设置通信 I型电缆井，每 2 根过轨管两端设置1对电缆井，共计4个电缆井；2对过轨管间隔在30－50米左右。
图6 路基区间接入点通信过轨示意图
路基上电力电缆均需引入路基外牵引变电所、分区所等电气化所以及区间无线。
铁路过轨管道安全技术交底模板
一、交底目的为确保铁路过轨管道施工安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、交底对象全体参与铁路过轨管道施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工环境及条件- 确认施工地点、周边环境、地质条件等，确保施工安全。
- 了解施工期间可能遇到的天气、季节等因素对施工的影响。
2. 施工工艺及流程- 介绍过轨管道的施工工艺流程，包括前期准备、管道制作、管道运输、管道安装、管道验收等环节。
- 详细讲解各环节的操作要点和安全注意事项。
3. 安全措施- 人员安全：- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 定期进行安全教育培训，提高安全意识。
- 严禁酒后作业、疲劳作业。
- 设备安全：- 严格按照设备操作规程进行操作，确保设备正常运行。
- 定期对设备进行检查、维护，确保设备安全可靠。
- 环境安全：- 施工现场应保持整洁，防止物品滑落伤人。
- 做好排水、防滑、防坠落等措施。
- 消防安全：- 施工现场应配备足够的消防器材，定期进行检查。
- 施工人员应了解消防器材的使用方法。
4. 应急处置- 遇到突发事件，应立即启动应急预案，采取有效措施进行处置。
- 人员受伤，应立即进行现场急救，并迅速送往医院。
- 火灾发生，应迅速报警，并组织人员进行灭火。
5. 质量要求- 确保过轨管道的施工质量，严格按照设计要求进行施工。
- 定期进行质量检查，发现问题及时整改。
四、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。
2. 施工人员应掌握安全技术交底内容，并在实际操作中严格执行。
3. 管理人员应加强对施工过程的监督检查，确保安全措施落实到位。
五、交底时间[填写交底时间]六、交底人[填写交底人姓名及职务]七、记录人[填写记录人姓名及职务]八、备注本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。
过轨管施工技术交底

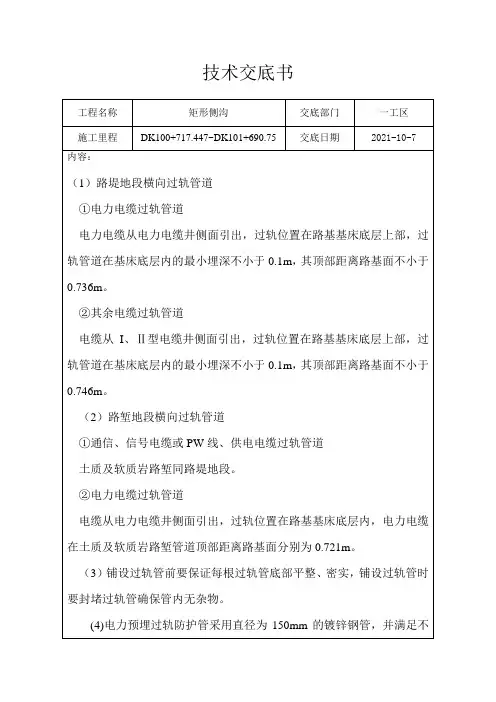

电缆从I、Ⅱ型电缆井侧面引出，过轨位置在路基基床底层上部，过轨管道在基床底层内的最小埋深不小于0.1m，其顶部距离路基面不小于0.746m。
