全适电子计时器使用说明书
fasola电子计时器使用说明书

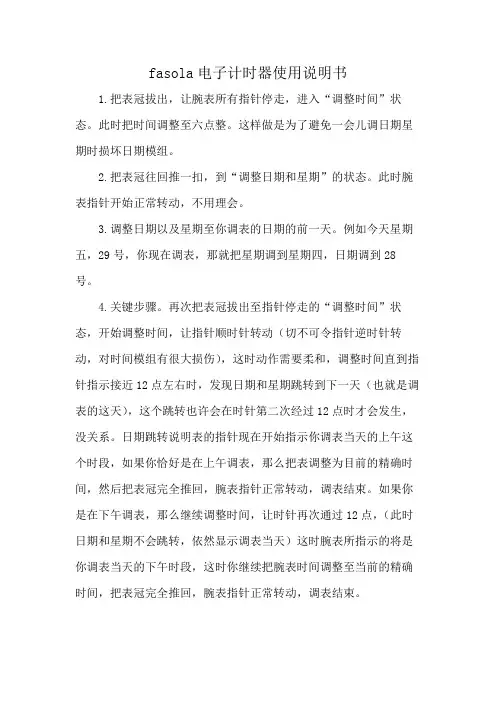

fasola电子计时器使用说明书
1.把表冠拔出，让腕表所有指针停走，进入“调整时间”状态。
此时把时间调整至六点整。
这样做是为了避免一会儿调日期星期时损坏日期模组。
2.把表冠往回推一扣，到“调整日期和星期”的状态。
此时腕表指针开始正常转动，不用理会。
3.调整日期以及星期至你调表的日期的前一天。
例如今天星期五，29号，你现在调表，那就把星期调到星期四，日期调到28号。
4.关键步骤。
再次把表冠拔出至指针停走的“调整时间”状态，开始调整时间，让指针顺时针转动（切不可令指针逆时针转动，对时间模组有很大损伤），这时动作需要柔和，调整时间直到指针指示接近12点左右时，发现日期和星期跳转到下一天（也就是调表的这天），这个跳转也许会在时针第二次经过12点时才会发生，没关系。
日期跳转说明表的指针现在开始指示你调表当天的上午这个时段，如果你恰好是在上午调表，那么把表调整为目前的精确时间，然后把表冠完全推回，腕表指针正常转动，调表结束。
如果你是在下午调表，那么继续调整时间，让时针再次通过12点，（此时日期和星期不会跳转，依然显示调表当天）这时腕表所指示的将是你调表当天的下午时段，这时你继续把腕表时间调整至当前的精确时间，把表冠完全推回，腕表指针正常转动，调表结束。
电子行业数字电子钟说明书
电子行业数字电子钟说明书概述本说明书旨在向用户介绍并指导使用电子行业数字电子钟。
本产品是一款高精度、多功能的数字电子钟，适用于电子行业及其他需要精确时间记录和显示的场景。
1.高精度：采用了先进的时钟芯片，确保准确的时间显示。
2.多功能：除了基本的时间显示功能，还提供了闹钟、倒计时、计时器等实用功能。
3.大屏幕显示：采用了大尺寸的数字液晶屏幕，清晰明了。
4.多种显示模式：提供了12小时制和24小时制两种时间显示模式，可以根据实际需要进行切换。
•尺寸：150mm x 100mm x 30mm•重量：200g（不含电池）•电源：2节AAA干电池（不包含）•屏幕：大屏幕液晶显示屏•温度范围：0℃ ~ 50℃•湿度范围：10% ~ 90% RH使用方法安装电池1.打开电子钟背部的电池仓盖。
2.按照正负极的标识，正确地安装2节AAA干电池。
3.关上电池仓盖。
时间设置1.电池安装完成后，屏幕将亮起，并显示12:00 AM。
2.按下“设置”按钮，屏幕上会显示时间设置的界面。
3.使用“上”和“下”按钮调整小时、分钟和秒数。
长按“上”或“下”按钮可以快速调整。
4.设置完成后，再次按下“设置”按钮退出设置模式。
闹钟设置1.在时间显示界面，按下“闹钟”按钮进入闹钟设置模式。
2.使用“上”和“下”按钮调整闹钟的小时和分钟。
3.设置完成后，按下“闹钟”按钮保存设置，并返回时间显示界面。
4.在设定的闹钟时间到达时，电子钟将发出蜂鸣声提醒。
倒计时设置1.在时间显示界面，按下“倒计时”按钮进入倒计时设置模式。
2.使用“上”和“下”按钮调整倒计时的小时和分钟。
3.设置完成后，按下“倒计时”按钮保存设置，并返回时间显示界面。
4.在倒计时结束时，电子钟将自动停止并发出蜂鸣声提醒。
计时器功能1.在时间显示界面，按下“计时器”按钮进入计时器模式。
2.按下“开始/暂停”按钮开始计时，再次按下暂停计时。
3.按下“复位”按钮重置计时。
注意事项1.请勿将产品暴露在高温、高湿度或极低温度环境下，以免对电子元件造成损坏。
电子计时器产品说明书
Model
Time range
99999h 59m Not active=
GND= 99999,99h Conctact with
0 VDC
No function
and INP B
(NPN) 9999h 59m 59s GND= 9999999,9s
-
No function
Wiring Diagram
Dimensions
FSA01XW24 - FSA02XW24
FSA01XW24 FSA02XW24
99999h 59m or 9999h 59m 59s or
Input Specifications
99999.99h 9999999.99s
Input timer Input type
Low level High level Input resistance
Optocoupler (10 to 260 V AC/DC) 0 to 2 V AC/DC 10 to 260 V AC/DC ≈160 kΩ
NPN open collector 0 to 0,7 V DC 3 to 30 V DC ≈2,2 MΩ
Specifications are subject to change without notice (24.05.04)
1
FSA01, FSA02
Pin assigment and adjustable operating modes
电子计时器安全操作及保养规程
电子计时器安全操作及保养规程电子计时器是现代化生产中必不可少的设备。
然而，由于使用不当或保养不当容易造成事故、故障等问题。
下面我们将为大家介绍电子计时器的安全操作和保养规程。
安全操作1. 使用前检查在使用电子计时器前，应该进行以下检查：•检查电源是否正常。
•检查接线是否紧固。
•检查是否拧紧插头，确保电源接头插入坚固。
•检查设备的外观是否完好无损、无明显破损。
2. 操作前的准备在使用电子计时器前，应该进行以下操作：•读取设备的使用说明书，确保操作正确。
•确认设备的启动条件和停止条件。
•确认设备的运行时间和计数值。
3. 操作时的注意事项在操作过程中，需要注意以下事项：•严禁超时使用，避免设备过热。
•严禁在设备工作状态下调节参数。
•避免受潮、受污染的环境中使用。
•严禁拆卸、修理设备。
4. 操作后的处理在操作结束后，应该进行以下处理：•关闭电源、切断电源。
•清除数据或关闭设备。
保养规程1. 设备的清洁定时清理设备的外壳和面板，确保设备的使用寿命和运行效果。
清洁可采用擦拭、吹气等方法，不得使用含酸碱性的清洁剂。
2. 检查设备的电源和接线每年定期对设备进行电源和接线的检查。
若发现电源和接线有异常时，应该及时处理。
3. 记录设备使用情况记录设备的使用情况，每次使用时记录设备的使用时间和计数值。
例如，每月对设备的使用情况进行检测和记录一次。
4. 预防措施避免设备在受潮、过热、异响等异常情况下使用。
若发现设备工作异常，应该及时断电维修。
5. 维修声音若设备出现故障和停机，应及时调查故障原因，并进行相应的维修和更换。
维修过程中，要确保设备备用件和螺丝的完整性。
另外，应根据设备厂商提供的维修手册进行操作，避免对设备造成二次故障。
总结通过本篇文档，我们对电子计时器的安全操作和保养规程有了了解。
在使用电子计时器时，务必按照规程操作，保证设备的安全可靠。
计时器具操作规程
计时器具操作规程1. 引言计时器具是一种用来测量时间的设备，广泛应用于各个领域。
为了确保计时器具的正确使用和准确度，制定本操作规程。
本规程旨在规范计时器具的操作步骤和注意事项，以确保实验和测量的准确性。
2. 适用范围本规程适用于所有使用计时器具的人员，包括实验室、工厂、医院等场所的工作人员。
3. 操作步骤3.1 准备工作在使用计时器具之前，需要进行以下准备工作： - 检查计时器具是否完好并具备准确性； - 确保计时器具所需的电力供应是否稳定； - 准备好所需的计时器具配件和试验材料。
3.2 开机操作1.将计时器具连接到电源，并确保供电是否正常。
2.按照计时器具的使用手册，按下开机按钮或旋转开关，将计时器具启动。
3.3 设置计时参数1.根据实验或测量需求，按照计时器具的使用手册，设置计时参数，包括计时单位、计时范围和计时精度等。
2.确保所设置的计时参数符合实验或测量的要求，并且在计时范围内。
3.4 开始计时1.在确保计时参数设置正确的前提下，按下计时器具的开始按钮或启动指令。
2.记录开始计时的时间点，并开始进行实验或测量。
3.5 结束计时1.在实验或测量结束后，按下计时器具的停止按钮或启动指令，结束计时。
2.记录结束计时的时间点，并将计时结果记录下来。
3.6 关机操作1.在结束计时后，将计时器具断开电源。
2.清理计时器具的外部表面，确保计时器具清洁。
4. 注意事项4.1 定期校准为保证计时器具的准确性，应定期进行校准。
校准周期根据计时器具的使用频率和精度要求而定，一般建议每3个月进行一次校准。
4.2 防止损坏在使用计时器具时，要注意防止碰撞和摔落，避免计时器具受到损坏，影响使用效果。
4.3 适当保养定期清洁计时器具的外部表面，并根据使用说明书，对计时器具内部进行适当保养，以确保计时器具的正常工作。
4.4 注意安全在进行实验或测量时，要严格遵守安全操作规程，确保自己和他人的安全。
5. 总结本操作规程详细介绍了计时器具的操作步骤和注意事项，旨在提高计时器具的使用准确性和安全性。

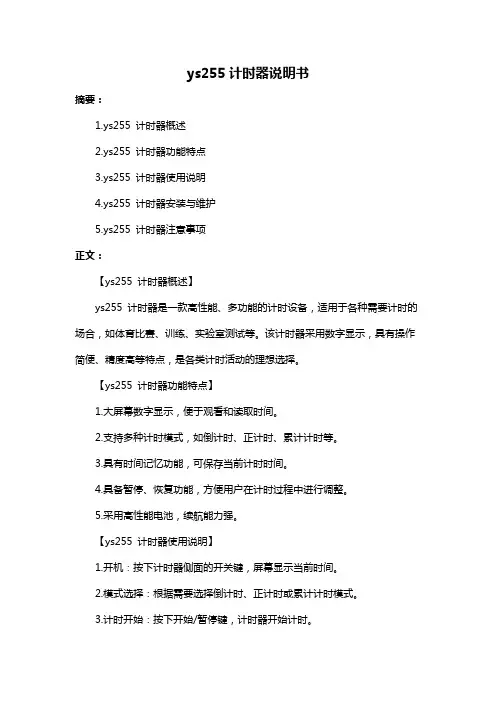

ys255计时器说明书
ys255计时器说明书摘要：1.ys255 计时器概述2.ys255 计时器功能特点3.ys255 计时器使用说明4.ys255 计时器安装与维护5.ys255 计时器注意事项正文：【ys255 计时器概述】ys255 计时器是一款高性能、多功能的计时设备，适用于各种需要计时的场合，如体育比赛、训练、实验室测试等。
该计时器采用数字显示，具有操作简便、精度高等特点，是各类计时活动的理想选择。
【ys255 计时器功能特点】1.大屏幕数字显示，便于观看和读取时间。
2.支持多种计时模式，如倒计时、正计时、累计计时等。
3.具有时间记忆功能，可保存当前计时时间。
4.具备暂停、恢复功能，方便用户在计时过程中进行调整。
5.采用高性能电池，续航能力强。
【ys255 计时器使用说明】1.开机：按下计时器侧面的开关键，屏幕显示当前时间。
2.模式选择：根据需要选择倒计时、正计时或累计计时模式。
3.计时开始：按下开始/暂停键，计时器开始计时。
4.暂停计时：按下开始/暂停键，计时暂停。
5.恢复计时：再次按下开始/暂停键，计时继续。
6.计时结束：计时到达设定时间后，计时器自动停止计时。
7.关机：长按侧面的开关键，计时器关闭。
【ys255 计时器安装与维护】1.安装：将计时器固定在所需位置，确保稳固。
2.维护：定期检查计时器的电池电量，确保正常使用；使用后及时关闭计时器，避免长时间待机。
【ys255 计时器注意事项】1.使用前请仔细阅读说明书，了解计时器的功能和使用方法。
2.请勿将计时器浸入水中或置于潮湿环境中，以免损坏设备。
3.请勿将计时器暴露在高温或阳光直射的环境中，以免损坏设备。
计时器使用说明
led1 led2 led3
S1 S2 S3 S4
按键1 按键2 按键3 按键4
数码管显示1（适用于迷宫机器人）：
分钟十位分钟个位秒钟十位秒钟个位百分之一秒
显示分钟显示秒
数码管显示2（适用于象棋机器人和同步机器人）：
分钟个位秒钟十位秒钟个位百分之一秒十分之一秒
显示秒显示毫秒
定义：上电/归零时led1亮，开始计数时led2亮，停止计数后led3亮。
操作说明：
1、上电后，数码管显示“dd”，可以对红外收发器进行校正操
作。
当红外收发器1放正（红外发射器对准红外接收器）时，led1亮。
当红外收发器2放正（红外发射器对准红外接收器）时，led3亮。
2、按动按键1，可以进行计时方式的切换。
按动一下，数码管
显示“AA”，此时可以进行象棋机器人（用一对红外收发管启动和停止计时）或同步机器人计时。
按动两下，数码管显示“bb”，此时可以进行迷宫机器人计时。
按动三下，数码管显示“CC”，此时可以进行象棋机器人（用一对红外收发管开始计时，用一对红外收发管停止计时）计时。
再次按动按键1，数码管显示“dd”，可重复上述操作。
3、当小车通过红外收发器时，计时开始。
当小车再次通过红外收
发器时，计时结束。
4、按动按键2，可以手动启动计时。
按动按键3，可以手动停止计
时。
按动按键4，可以使数码管手动清零。
如何使用计时器
停止/恢复计时
可在任何时间按某一【TIMER】键停止响应计时器的计时，按【START MEMORY/STOP 】 键可同时停止三个计时器。 再次按以上键，可恢复相应计时。 1.如果一计时器在逆向计时时被终止，恢复后将继续逆向计时。 2.如果一计时器被终止为零，恢复后将正向计时。 3.如果一计时器被终止已在正向计时，恢复后将继续正向计时。
3.按【CLEAR】键可将计时置0，按【H】、【M】、【S】键可分别设置小时、分钟和秒，持续 按住一键，将使相应数值递增速度加快。最大可设置成99小时59分59秒。
4.完成后，按相应的【TIMER】键以确定，数字将停止闪动。
如何开始计时/停止/恢复计时
开始
只需按相应的【TIMER】键一次，如：按【TIMER1】，开始计数段1的计数。 1.一设定值非零的计数器开始计时时，它将逆向计时（倒计时）。如果在计时结束后 不手工停止，1分钟后，计时器将发出蜂鸣，同时开始正向计时。 2.设定值为零的计数器开始计时时，将即刻正向计时。 3.三段计时器的蜂鸣声各不相同，以便使用者识别，如果在一个计时器发蜂鸣声时， 另一计时器也需发声，后者将取代前者。 4.计时器正向计时时，将显示“TIME'S UP”字样，并不停闪动。
更换电池/使用固定
更换电池
在正常情况下，厂家提供的电池可持续工作一年以上， 如需更换电池，先打开电池室后盖，正极向上，放入 一节新的LR-44 1.5伏电池，再关好后盖即可。
使用固定用夹片、立架和磁铁
后部带有夹片以便将固定于包带上。同时提供折叠式 的立架，以便摆放。也可使用提供的磁铁将固定于金 属表面。
注意： 不要把本设备净泡在水中。如果本设备与水 接触，立即用布将其擦干。 不要用含清洁剂、研磨剂或腐蚀性材料的酒 精清洁本设备。研磨清洁剂可能会摩擦塑部 件，腐蚀电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全适电子计时器使用说明书
1.设计内容简介
2.设计原理
3.分部电路图及原理
4.实验所用元器件
5.电路安装与调试
6.心得体会
7.参考文献
8.接线总图
电子计时器
一：设计内容简介
1：安装调试四位BCD码译码器显示电路
2：设计、安装、调试脉冲发生器电路
3：设计、安装、调试六十进制计数器电路
4：设计、安装、调试报时电路（59分53秒、59分55秒、59分57秒报时低声，59分59秒报时高声）
5：设计、安装、调试校分、清零电路,校分电路要防抖动，清零电路任意状态可以清零。
6：连接1——5各项设计电路实现一小时整点报时的电子计时器电路。
7.设计正确，布局合理，排线整齐，功能齐全。
二．设计原理
电子计时器是一个对标准频率进行计数的计数电路。
由于计数的起始时间与所需要的起点可能会不相同，所以需要在电路上加一个校分电路，以便将分时刻跳到想要的时刻。
为了使标准的1Hz时间信号准确并且稳定，实验中我们使用了石英晶体振荡器构成脉冲发生电路。
为了使电路更加简单，实验中我们使用了两片CD4518对计时器的秒、分位进行计数，由于所使用的计数器都有异步清零端，故可通过简单的电路就可以使电路具有随时清零功能。
三．分部电路图及原理
1：脉冲发生电路
脉冲发生电路是构成数字式计时器的核心，他保证了时钟走时的准确及稳定。
需要产生1Hz、2HZ、500HZ、1000HZ的脉冲信号。
其中1HZ 频率用于计时器电路，2HZ频率用于校分、清零电路，500HZ和1KHZ用于整点报时电路。
为此，需将对振荡器的输出信号进行分频，这里采用NE555集成电路和分频器CD4040构成。
555定时器不仅体积小，而且用它来构成多谐振荡器，波形稳定，上升沿和下降沿小，振幅大，占空比可调，因此越来越广泛地被用作振荡器。
而后通过CD4040产生几种频率供后面使用。
2：计时电路
计时电路中的计数器，可以采用二-十进制加法计数器CD4518实现。
60秒为1分，将分和秒的个位、十位分别在七段数码显示器上显示出来，从0分0秒到59分59秒，然后重新计数。
清零信号最后由清零电路统一提供。
秒的个位的CP端和分的个位的
EN端都由校分电路提供信号。
根据计数特点，在1000时，个位向十位发一个高位信号，但十位不变化，在个位由1001变为0000时，又向十位发了低位信号，十位由0000变为0001，依次计数下去。
而由于十位到6时要进行清零，即在0110时进行清零，所以用Q1与Q2与非后再与清零信号与非送到Cr端。
个位清零的话直接输入清零信号即可。
（注：这里所说的既适用于分，也适用于秒）这部分电路中上半部分对应的是分的十位和个位，下半部分对应的是秒的十位和个位。
3：译码显示电路
信号来自计数器，再通过译码器CD4511，为防电流过大使数码管烧毁，用330Ω的电阻来驱动共阴极显示器。
4：报时电路
电路每小时进行一次报时，从59分53秒开始报时，每隔一秒发一声，共三声低音、一声高音。
需要在某一时刻报时，就将该时刻输出为“1”的信号作为触发信号，选通报时脉冲信号，进行报时即可。
5：校分电路
校分电路中存在一个开关，当开关打到“正常”档时，计数器正常计数；当开关打到“校分”档时，分计数器进行快速校分，而秒计数器保持。
由于D触发器的输出端只在时钟的上升沿变化，而其他时刻保持上一次的电平，故可以用其构成防颤抖电路，组成校分电路。
在这里我们采用74LS74 D触发器，它包括了两个触发器，校分电路中用到一个，而清零电路中也可用到一个，可以很好的防抖动。
此电路防颤抖的原理在于：当开关在两种状态之间转换时，由于机械
振动，在很短的时间中会在高低电平之间来回波动，相应的产生几个上升沿。
如果直接将开关的输出端直接连接至分个位的时钟的话，这些上升沿将导致它瞬间跳变几个数值。
然而在加上D触发器之后，由于在没有时钟上升沿的时候，输出信号保持，而其时钟频率相对与颤抖频率是很小的，也就是说在开关颤抖过程中触发器的输出是不变的，从而避免了分计数器数值的跳变。
6：清零电路
利用74LS74剩余一端接到开关上来实现同步清零。
正常状态下，开关打在高电平，电路正常工作。
当需要清零时，打到低电平位置，Q端输出低电平，根据前面计时电路的电路图，可以分析出秒和分的十位得以清零。
Q输出高电平，直接输出到CD4518的Cr端。
四：实验所用元器件
1：CD4511译码器
CD4511是一种8421BCD码向7段数码管各引脚码的转换器。
当在其四个输入端输入8421BCD码时，其7个输出端可直接输出供7段数码管使用的信号。
2：CD4518计数器
CD4518时一种常用的8421BCD码加法计数器。
每一片CD4518集成电路中集成了两个相互独立的计数器。
3：CD4040分频器
CD4040是一种常用的12分频集成电路。
当在输入端输入某一频率的方波信号时，其12个输出端的输出信号分别为该输入信号频率的2-1~2-
12，在电路中利用其与NE555组合构成脉冲发生电路。
4：NE555定时器
NE555是在电子科技行业广为应用的一种集成电路，用途十分广泛。
在本电路中，构成时钟发生器，是整个电路的核心。
5：74LS74 D触发器
①引脚图
②功能表：
6：其它门电路芯片
①74LS00引脚图
②74LS20引脚图
③74LS21引脚图
7：其他元件
双字数码管显示器2个、阻值为330Ω的电阻28只、阻值为1kΩ和3kΩ的电阻各1只，以及容值为0.047μF的电容1只。
五．电路安装与调试说明
1 电路安装前应该先把实验板的各个横通孔用导线连好，并且统一用红线代表电源线，用黑线代表地线，连接完成后应该接上电源用万用表测试各插孔以确保整块板子上无漏掉的插孔以免影响后面的安装工作。
2 电路安装过程中需要注意对照各元器件的功能表和引脚图，将应该与电源相连接的或者与地线相连接的脚均用红线或者黑线插好，使各个元器件处于正常工作状态，以免影响后面的插线工作，影响实验的效率。
除此之外，安装时还要耐住性子，认认真真地做好每一步，为了使电路美观
且各个功能容易识别，应该一个功能用一种颜色的导线连接。
具体安装过程如下：
（1）按照电路原理图安装脉冲发生电路：将脉冲发生电路产生的CP 脉冲接入秒位CD4518的EN端，通过万用表观察秒信号是否正常输出。
（2）按照计时电路原理图接好计时电路：测试计数器是否开始计数，秒的个位显示从0至9，每当由9变为0时，秒位向分位进一。
（3）按译码显示电路原理，接好显示电路，接通电源观察数码管是否正常显示，同时也可观察计数器是否正常计数。
（4）连接报时电路：若电路正常工作蜂鸣器会从59分53秒开始每隔一秒报一声低音（500Hz），59分59秒时报一声高音（1KHz）。
如果没有声音，则检测报时电路部分芯片74LS21、74LS20及74LS00的连接；若蜂鸣器声音不断，则检测蜂鸣器的管脚是否接反,或者相关器件是否正负极接反。
六：实验总结
一周的电子电工实验让我受益匪浅，这是我第一次感受用自己所学知识从设计到安装调试电子产品，整个过程很充实，设计过程中遇到了一些问题，比如如何简化电路，通过查找资料，同学讨论，解决问题。
安装调试时需要十足的耐心和细心，我这次安装过程中忽略了芯片布局，导致最后的总线很乱，安装只花了三个小时，调试时却出了两个问题，一是秒位计数器无法向十位进位，二是蜂鸣器一直在响，当看到上百条线时我真是泄气，不知该如何检查起，还好老师提醒到将整个电路分块看，于是我先检查报时电路，发现我居然将芯片的正极接成负极了，调整之后，报时功
能正常实现了。
接着检查计数器部位，我发现分位的个位使能端未接好，大功告成。
