高层建筑卫生间排风设计

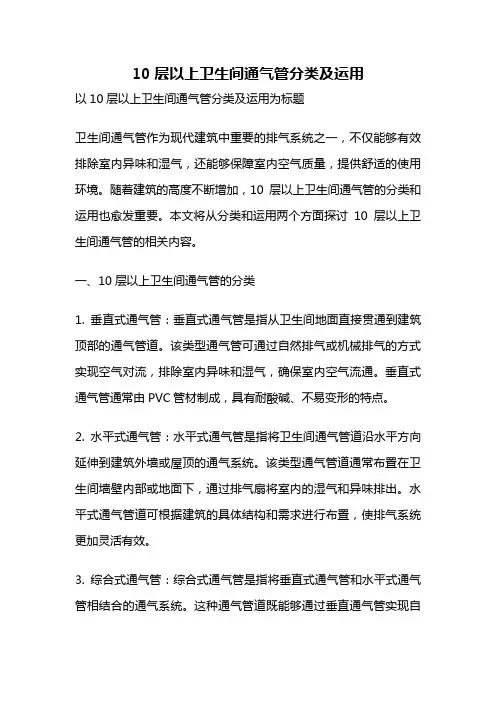

10层以上卫生间通气管分类及运用
10层以上卫生间通气管分类及运用以10层以上卫生间通气管分类及运用为标题卫生间通气管作为现代建筑中重要的排气系统之一，不仅能够有效排除室内异味和湿气，还能够保障室内空气质量，提供舒适的使用环境。
随着建筑的高度不断增加，10层以上卫生间通气管的分类和运用也愈发重要。
本文将从分类和运用两个方面探讨10层以上卫生间通气管的相关内容。
一、10层以上卫生间通气管的分类1. 垂直式通气管：垂直式通气管是指从卫生间地面直接贯通到建筑顶部的通气管道。
该类型通气管可通过自然排气或机械排气的方式实现空气对流，排除室内异味和湿气，确保室内空气流通。
垂直式通气管通常由PVC管材制成，具有耐酸碱、不易变形的特点。
2. 水平式通气管：水平式通气管是指将卫生间通气管道沿水平方向延伸到建筑外墙或屋顶的通气系统。
该类型通气管道通常布置在卫生间墙壁内部或地面下，通过排气扇将室内的湿气和异味排出。
水平式通气管道可根据建筑的具体结构和需求进行布置，使排气系统更加灵活有效。
3. 综合式通气管：综合式通气管是指将垂直式通气管和水平式通气管相结合的通气系统。
这种通气管道既能够通过垂直通气管实现自然对流，又可以通过水平通气管实现机械排气，提高排气效果。
综合式通气管道常用于高层建筑中，能够有效解决排气问题，保障室内空气质量。
二、10层以上卫生间通气管的运用1. 整体布局设计：在高层建筑中，卫生间通气管的布局设计至关重要。
应根据建筑的结构特点和卫生间的位置，合理安排通气管道的位置和走向，确保通气系统的畅通。
同时，通气管道的直径和长度也需要进行合理计算，以保证排气效果的同时，减少管道的阻力和压力损失。
2. 材料选择：卫生间通气管道的材料选择直接关系到系统的使用寿命和排气效果。
在10层以上建筑中，通常选择耐酸碱、耐高温的PVC管道作为通气管材料，以保证系统的稳定性和耐久性。
此外，通气管道的密封性也需要注意，以防止室内异味外泄。
3. 排气系统的配套设备：高层建筑中的卫生间通气系统通常需要配备排气扇、通风机等设备，以增加排气效果。
高层建筑中如何能布置暖通防排烟井、风井
高层建筑中,和暖通专业相关的井道包括:1、排烟井：除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑：a) 办公、酒店建筑的走道排烟，大概需要0.6～0.7平方米的井道；b) 商业建筑的排烟，则排烟井需要1.5平方米左右；c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。
2、补风井：对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门（不包含防火门）、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。
3、正压送风井：对于楼梯间、电梯前室等需要按照规范设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。
4、新风井：高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。
5、排风井：高层公共建筑中，如果无法每层水平排出废气（包括卫生间、茶水间、吸烟室的排出物）就需要排风井，排风井面积约为新风井面积的80％1，新风量：人口×卫生标准新风量,重点（人数=密度×面积，面积是根据使用面积统计，而非建筑面积，密度一般为1人/2平米）；2，排风量：一般为新风量的70%~80%，还有一种算法是室内压差法，两种计算后综合一下；3，排烟风量：最大60000，按最大防烟分区×120，一般为提升层高，设双速风机，排烟兼排风；4，消防补风：一般兼用新风井，补风量为排烟风量的5~10%排和送是对立的，一般井位设计也是相对的2，排烟排风可共用风井，补风新风共用风井（保证面积足够），如果房间人数已知，新风量按照30m³/人计算；对消防排烟系统和补风量按照排烟量的80%左右计算。
卫生间的排风设计
无窗卫生间的排风设计春水提要介绍了无窗卫生间排风的几种方式，指出了设计中应该注意的几个问题，着重探讨了排风量、风道风速、风机风量、排风设备的噪声、排风竖井的做法等。
关键词卫生间排风设计风速风量噪声竖井Exhaust design for windowless toiletsBY Yang ChunshuiAbstract Presents some exhaust types for windowless toilets and discusses several questions in exhaust design: exhaust air volume, air velocity in duct, fan air volume, noise and exhaust shaft construction.Keywords toilet, exhaust, design, air velocity, air volume, noise, shaft 1 卫生间排风经常采用的几种形式及其特点1.1 机械排风与自然排风相结合的方式每一个卫生间均设一个带止回阀的卫生间通风器，卫生间通风器与排风竖井之间加防火阀，不设集中的排风机。
卫生间的污浊空气和水蒸气等通过卫生间通风器至排风竖井，再排至室外。
这种方式投资少、节能、好管理，也满足防火要求。
由于采用的不是普通的卫生间排气扇，而是带止回阀的卫生间通风器，不排风的卫生间靠此止回阀把排风竖井与卫生间分开，不会产生倒灌和串味现象。
但是由于卫生间通风器既要克服防火阀的阻力，又要为气体在竖井中流动提供部分动力，这就要求卫生间通风器有较高的压头，而现有的卫生间通风器的压头一般都比较小，所以设计不当会出现卫生间的污浊空气排不出去的现象。
不过，这种排风方式比自然排风方式要好得多。
这种方式一般用于普通住宅及卫生要求不高的建筑。
1.2 机械排风方式① 每个卫生间不设卫生间通风器，只设排风口及防火调节阀，卫生间的污浊空气及水蒸气经过排风口至排风竖井，由设于竖井顶部的排风机排至室外。
卫生间设计规范卫生间的通风与除臭
卫生间设计规范卫生间的通风与除臭卫生间设计规范：卫生间的通风与除臭卫生间是家居中不可或缺的一部分，它的设计规范既关乎家居的整体美观，又与日常生活的舒适度息息相关。
其中，通风与除臭是卫生间设计中至关重要的一环。
本文将探讨卫生间通风与除臭的规范，并给出相应的设计建议。
一、通风规范通风对于卫生间来说是必不可少的。
一个通风良好的卫生间可有效排除湿气和异味，保持空气的流通，使使用者获得更好的使用体验。
以下是卫生间通风的规范要求：1. 安装通风设备卫生间里应当配备通风设备，如排气扇或空气净化器等。
排气扇可以有效地将卫生间内的湿气和异味排出室外，保持空气清新。
建议选择功率适中、噪音小的排气扇，并按照规范要求进行正确定位和安装。
2. 确保通风口畅通除了通风设备，卫生间还需要有通风口，以保证空气的正常流通。
通风口通常应设在卫生间内外的有效位置，如窗户、门缝等。
通风口的位置和大小应经过合理设计，以确保通风效果的最大化。
3. 合理设置门窗卫生间的门窗设计也是通风的重要因素。
建议选择有透气性能的门窗，如木质百叶窗或装有通气孔的门。
此外，门窗的密封性能也应良好，以防止湿气和异味外泄。
二、除臭规范除臭是卫生间设计中不可忽视的一环。
合理的除臭设计可以有效清除卫生间内的异味，为使用者提供一个清新宜人的环境。
以下是卫生间除臭的规范要求：1. 合理选择材料在卫生间的装修中，应选择具有良好除臭功能的材料。
如隔绝性能较好的石材地板、陶瓷瓷砖等，以减少污渍积累和异味滋生的可能。
此外，墙面和天花板的涂料也应选用防霉、除臭效果好的材料。
2. 安装除臭设备除了通过材料选择来减少异味滋生，卫生间还应配备除臭设备，如活性炭、光触媒等。
这些设备可以吸附和分解空气中的异味物质，提供一个清新的使用环境。
建议选择验证效果良好且易于维护的除臭设备，并按照使用说明正确安装和更换。
3. 维护清洁保持卫生间的干净和卫生对于除臭非常重要。
定期清洁卫生间的各个角落，清除污渍和异味来源，可以有效减少异味的产生。

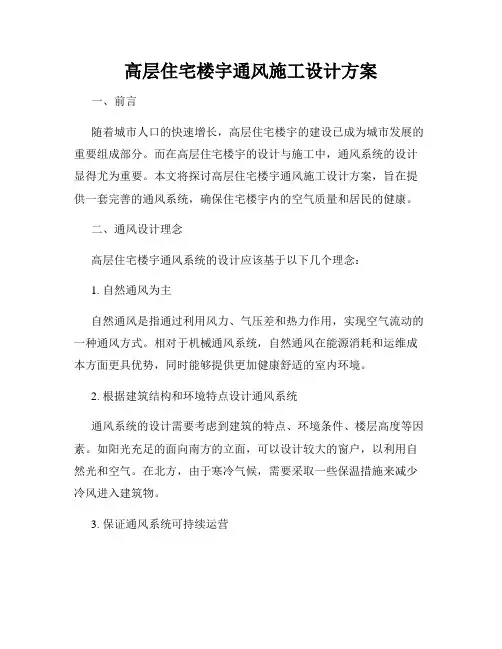

高层住宅楼宇通风施工设计方案
高层住宅楼宇通风施工设计方案一、前言随着城市人口的快速增长，高层住宅楼宇的建设已成为城市发展的重要组成部分。
而在高层住宅楼宇的设计与施工中，通风系统的设计显得尤为重要。
本文将探讨高层住宅楼宇通风施工设计方案，旨在提供一套完善的通风系统，确保住宅楼宇内的空气质量和居民的健康。
二、通风设计理念高层住宅楼宇通风系统的设计应该基于以下几个理念：1. 自然通风为主自然通风是指通过利用风力、气压差和热力作用，实现空气流动的一种通风方式。
相对于机械通风系统，自然通风在能源消耗和运维成本方面更具优势，同时能够提供更加健康舒适的室内环境。
2. 根据建筑结构和环境特点设计通风系统通风系统的设计需要考虑到建筑的特点、环境条件、楼层高度等因素。
如阳光充足的面向南方的立面，可以设计较大的窗户，以利用自然光和空气。
在北方，由于寒冷气候，需要采取一些保温措施来减少冷风进入建筑物。
3. 保证通风系统可持续运营通风系统的设计应该注重可持续性，包括资源的合理利用、节能减排和减少对环境的影响等方面。
在施工过程中，需要选择高质量的材料和设备，并进行定期的维护和保养。
三、通风系统设计方案为了实现高层住宅楼宇的良好通风效果，以下是几个关键的通风系统设计方案：1. 窗户设计窗户是自然通风系统的核心组成部分，设计应考虑到室内空气质量和居民的舒适度。
在高层住宅楼宇中，宜采用开启面积较大的推拉窗、落地窗等。
同时，窗户的位置应根据楼层高度、建筑朝向、空气质量等因素合理设置。
2. 通风口设计在高层住宅楼宇中，除了窗户，适当设置通风口也是非常重要的。
通风口应设计在合适的位置，以便引导新鲜空气进入室内，顺利排出废弃空气。
通风口的大小和数量应根据楼层面积、人数密度等数据进行科学计算。
3. 通风层设计通风层是指高层住宅楼宇中用于集中排风和正常室内空气流通的层面。
在建筑设计中，通风层的位置和形式应考虑到结构安全、风速等因素。
通风层的设置既可以利用建筑物的外观形态，也可以采用内部隔层的形式。
住宅厨房卫生间变压排气道施工方案
住宅厨房卫生间变压排气道施工方案本工程为一类高层商住楼，一~三层为商场四~三十层为住宅，住宅部分共有XXX个单元XXX户，厨房、厕所均采用变压式共同排气道。
1共同排气道的特点各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、传味的问题，同时能满足厨房必要的排风量，如果未使用排油烟机时，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。
2工作原理充分利用空气动力学原理，当动压与静压转换时，依靠变压板、导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用和在特定位置完成动压和静压的转换，使不用排油烟机的厨房排风口处静压很小（基本保持P j≤0）呈负压状态形成抽力，因此可消除串烟、串味现象。
3排烟气道制作用料及质量要求3.1材料要求排烟气道壁采用M5水泥砂浆中间夹涂塑抗碱玻纤网格布，网孔规格：10mm ×10mm；断裂强度：25×100mm经向＞300N，纬向＞150N，经人工抹制或机械成型28d自然养护制成薄壁矩形排烟气道。
3.2质量标准3.2.1排烟气道制品尺寸允许公差注：垂直度系指管体四个外壁相对于管体端面而言。
3.2.2管体承载力设计值≥25KN,管体垂直破坏荷载≥38KN。
3.2.3排烟气道如有以下情况允许修补:麻面蜂窝不超过总面积的1/20，且每块面积不超过0.005m2。
4排气道制作安装技术要求4.1排气道制作4.1.1内表面要求光滑，外表面要求平整无空洞和裂缝，端面应平整且无毛边。
4.1.2进风口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误。
4.1.3为方便排烟气道的安装可制成每层楼一节，这样排烟气道长度等于层高。
4.2排气道应待在主体结构完工后由下向上逐层安装，六层以下及六层由底板承托，六层以上分层承托。
4.3安装排烟气道应在安装处的楼板上预留比烟气道外包尺寸大50mm的预留孔，楼板边配置采用角钢与楼板预埋件焊接承托排烟气道。
旅馆及商住楼卫生间排气设计体会
堪.纬J.相I墨王军(沈阳市午II平区房产建筑设计所)f辽宁省建筑标准设计研究院[摘要]本文结合工程设计实倒,对高层商住楼及旅馆卫问通风按气进行了仆析和研究,提出了使册防火阀的必要性.随着经济建设及旅游业的不断发展,各地高级旅馆和高层商住楼开始大量兴建装璜档次愈来愈朝着典雅舒适的方向发展,建筑中卫生间卫生状况就成了一个人人普遍关注的问题.采取措施解决好水蒸_汽和臭气对室内环境的污染是暖通工程师义不容辞的责任.,目前.卫生问换气方式基本上有三种,第一种为小风机抽出式(如图i),即在每个卫生问设置一台小型换气扇.浊气通过共用排气道排至高空.它的优点是耗能小,好管理,但易发生串昧现象,一般适用于低层建筑档次较低的卫生间使用;第二种为大风机抽出式(如图2),即在每个卫生问仅设置排风口,有共用的排气道,通过屋顶风机将浊气排出,由于共用排气道内形成的是负压,卫生间浊气被吸入排气道,解决了串昧间题,但是由于风机要克服较大阻力.需选用风压大的风机.它的缺点是风机噪声太,且各层卫生间排气量也不尽均匀;另一种较好的方式为大小风机联合抽出式(如图3),即在每个卫生间有小型换气扇,且又有集中的屋顶风机.本文将结合工程实际对这种方式进行一些分析某三星级宾馆,共l6层.建筑总高度为58.8m.客房部分有l2层,层高3.3m,客房空调方式为风机盘管机组加新风,卫生间设三件套卫生设备(如图4,5).图2,u7q,1I持甬Z伸t3锚?3I’毒5}f,,1995年第4期123吲吲15碡一¨3按照规范规定,卫生间应采取机械或自然换气措施.对于这一类高层旅馆卫生问的换气,一般应采取机械换气方式,我们在每个卫生间内均设置了小型换气扇,以便将洗浴时产生的水蒸汽和方便时产生的臭气用排气扇排至排风竖井.在竖井顶端设嚣屋顶风机.通过屋顶风讥将这些浊气排至室外进行高空排放(如图3)卫生问的补风由卫生间门下部的百叶进入屋顶风机与每个换气扇连锁,且与客房内其它用电设备一同由客房门I--I的节能钥匙控制人在客房时,换气和屋顶风讥运行;人离开客房赢,换气扇停止运行.标准卫生间体积V:9m3,换气次数n:5～10次/]】,每个换气扇换气量为I:n—V=109=90m3/h选wT一110一A型卫生间通风器,其风量≥100m/h,功率P:20W,支风管管径为100ram.每个屋顶风机负担24个卫生间的排气,客房利用系数取75%,屋顶风机风量I=24×90×O75:1620ms/h;选DBDWNo4型低噪声屋顶风机,其风量为650～2500m/h,功率P=O55kW,转数n=200～8501-/min.排风竖井尺寸500x500mm.按<高规>7.2.4条,”厨房,浴室,厕所等的机械或自然垂直排风管道.应采取防止回流的措施”对此,有的设计选用了止回阐,但按国标图集T303要求,止回阎应安装在风速;选不到要求,故排气效果肯定不理想,有的设计为卫生间选用带止回百叶的排气扇,这不失为一种好的方法我们认为,用防火阀(70”C断来防止回流的办法较好,因为随着房间档次的提高,火灾危险性及危害程度愈来愈犬,火灾预防就显得十分重要.防火阀虽然价格较高但由于它更安全,更可靠,所以从整体上来讲还是经济合理的..三一三鱼小一.通风除尘47旦l一,IO,,～,臼二r6鬟厂l—蔓/,扣IJ/——●一I反l116穹9建立雷:0隶23《1B74B_■围5图6一般高级卫生问内都有浴盆,洗脸盆,坐便及地漏,清扫口等,给排水管道很多,再加上排气管,管道就更多了,为了美观起见,宜做吊栅,将各种裸露的管道掩蔽起来.排风竖井宣单独设置(如图5所示).我们采用的排风口为硬质工程塑料.外形美观,不怕潮湿.换气扇也可安装在墙壁上,但为了满足防火要求,窃将插入排风竖井的排气支管顺气流方向延伸一段,以防止回流(如图6).由于风管中有少量凝结水产生,应将支风管坡向换气扇,以利排水;且换气扇要避开浴盆及坐便安装.以免水滴滴在人身上.屋顶风机的风量是按使用系数为O.75考虑的,这与实际往往不相符合.而换气扇与屋顶风机之闻又是连锁运行的,即任何一台换气扇启动,则屋顶风机就运转,势必形成”大马拉小车”的现象,电能浪费较严重,所以从节能观点考虑,屋硬风机宜选用变频调速风机.总之,高级卫生间排气设计,如采用太小风机联合抽出方式较小风机抽出方式或大风机抽出方式优越,它具有无倒寝,噪声小,卫生状况好等优点,应优先考虑.
卫生间排风换气的几种设置方式
卫生间通风换气的几种设置方式1.1 机械排风与自然排风相结合的方式每一个卫生间均设一个带止回阀的卫生间通风器，卫生间通风器与排风竖井之间加防火阀，不设集中的排风机。
卫生间的污浊空气和水蒸气等通过卫生间通风器至排风竖井，再排至室外。
这种方式投资少、节能、好管理，也满足防火要求。
由于采用的不是普通的卫生间排气扇，而是带止回阀的卫生间通风器，不排风的卫生间靠此止回阀把排风竖井与卫生间分开，不会产生倒灌和串味现象。
但是由于卫生间通风器既要克服防火阀的阻力，又要为气体在竖井中流动提供部分动力，这就要求卫生间通风器有较高的压头，而现有的卫生间通风器的压头一般都比较小，所以设计不当会出现卫生间的污浊空气排不出去的现象。
不过，这种排风方式比自然排风方式要好得多。
这种方式一般用于普通住宅及卫生要求不高的建筑。
1.2 机械排风方式① 每个卫生间不设卫生间通风器，只设排风口及防火调节阀，卫生间的污浊空气及水蒸气经过排风口至排风竖井，由设于竖井顶部的排风机排至室外。
这种排风方式主要是通过设于竖井顶部的排风机向外抽，在竖井内形成了一定的负压，卫生间内的污浊空气和水蒸气被吸到竖井内，解决了串味的问题。
但这就要求排风机承担所有卫生间的排风量，其风量、风压也大，当然，风机的噪声也大了。
同时为了尽量保证每个卫生间的排风量的均匀性，防火阀最好采用防火调节阀。
这种方式主要用于高层建筑物的公共卫生间。
② 每个卫生间均设一个带止回阀的卫生间通风器，将卫生间的污浊空气及水蒸气排至水平或竖直的主风道中，再由设于总风道末端或顶部的排风机排至室外，见图1的3种方式。
图1 机械排风的三种方式这3种方式均要求卫生间通风器与排风机联锁，只要有一个卫生间的通风器使用，排风机就工作。
这几种方式均能够有效地排除卫生间的污浊空气，防止各层排风量不均衡，满足防火的要求，也不会发生串味现象，并且使用灵活，排气迅速，故广泛应用于卫生要求高的建筑物中，如：宾馆、综合楼、写字楼等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑卫生间排风设计（《暖通空调》1993.6）
目前的几种排风方式的特点：
换气次数：5～8次/H。
1. 自然排风：
简单节能投资少冬季效果显著，但是排风量不稳定卫生间易串气甚至发生室外空气倒灌不能满足防火要求。
排风竖井上部风速1.0～1.5m/s。
2. 机械排风：
A. 卫生间设排气扇和防火阀，屋顶设引风机且与排气扇联锁。
效果较好，适用于要求较高卫生间，但初投资高维修管理量大。
排风竖井上部风速4.5～6.0m/s，且考虑0.5～0.8的卫生间同时使用系数。
B. 屋顶设引风机，卫生间排风口设防火阀，要求风机的风量和风压大，多用于公共卫生间。
排风竖井上部风速3.5～4.5m/s，排风口风速3.5m/s 。
3. 机械与自然排风结合：
设带止回阀的排风扇。
无串气及倒灌，满足防火要求。
但风扇要较高压力，应用较广泛。
排风竖井上部风速2.0～3.0m/s，且考虑0.5～0.8的卫生间同时使用系数。
