输电线路施工机械 牵引机
送电线路架设过程中张力放线的施工工艺
送电线路架设过程中张力放线的施工工艺摘要：张力放线是机械化流水作业的施工方法，它主要是利用牵引机、张力机等施工机械展放导线，使导线在施工过程中离开地面和障碍物而呈架空状态的防线方法。
其实在输电线路架设工程中，张力放线是我们常用的放线方法，长久以来一直被人们广泛使用，在工程实践中，我们应根据输电线路的安装，合理选用导引拉索，以确保其施工的安全，从而减少损失。
本文结合作者在输电线路铺设方面的工作经历，对拉索的安装技术进行了一些浅显的论述，以资借鉴。
关键词：施工方法；张力放线；输电线路1张力放线的优势张力放线是指电力公司输电线路工程的工人在事先选择好的路线上安装导向索，然后在指定的路线上通过，最后在不同的牵引场拉动缆绳，利用拉力的作用，将相邻的电线全部展开。
具体来说，张力放线施工的优点比较多：第一，在拉力放线工程中，在架空的情况下，可以有效地减少外部环境对导线的负面影响，从而提高输电线路的施工质量。
其次，在施工时，可以把直塔视为施工区内的起止塔，在耐张塔上进行直接放线。
第三，将施工区段视为一项独立的工程，部分施工作业也可以在该工段内进行。
最后，由于拉索在施工时均采用悬挂式，可避免对沿线建筑、农作物造成不必要的损坏。
2张力放线的基本要求在放线之前，我们要对所有的工具进行检验，不符合标准的不能使用，同时必须确保主干道交通畅通，信息畅通，严禁违规操作，同时还要保证横梁牢固。
在拉丝作业时，我们还要对钢丝进行防护，以免造成损伤，全体员工在工作中必须全神贯注，发现问题要及时向上级报告，在防线区段的每一个部位都要有专门的人员进行保护，同时我们采用合理地输电线路路径，可避免给工程施工带来不必要的困难，或对线路的正常运营造成不利影响，重视放线工艺的设计是非常重要的，好的放线方案可以缩短工程进度，提高工程质量和工作效率。
3送电线路中张力放线的施工工艺3.1施工准备1.技术准备：熟悉建筑工程的图纸，制订合理的工艺技术方案，做好技术资料的交流。
输电线路工程机械化施工
输电线路工程机械化施工1、设计阶段输电线路设计对于整个输电线路工程的建设有着十分重要的地位,对于施工过程中所选取施工建设工艺、机械设备等时,均存在良好的指导作用。
因此,在输电线路工程设计中应当适时转变设计理念、跳出传统的思维定式。
工程设计为机械化施工创造便利条件,在路径的选择、导地线、杆塔、基础、金具等设计的各环节中积极贯彻并落实全过程机械化施工的理念,确保方案先进适用。
实现全过程机械化施工,首先应该把施工装备用对、用好,而标准化就成为一种较好的手段。
标准化既包含输电线路设计方法标准化、施工设备的设计与制造标准化,还包括施工装备配置、施工方案、作业指导书、施工组织标准化。
另外,输电线路的工程设计要与当地的地质、地形及水文气象条件相结合,对后续施工组织与装备配置情况进行统筹,开展多方案比选,按照全过程成本最优理念,形成既可以最大限度地开展机械化施工,又可以使效益最大化的设计方案。
2、工程机械装备随着近几年的发展,中国机械装备研发能力有了长足的进步,这为输电线路工程施工创新和能力提升提供了较好的条件。
目前,中国在重大施工机械领域,已具备了较强的研发、制造能力,同时拥有多项核心技术,在国际市场已处于领先水平。
根据输电线路工程建设特点,以徐工集团、三一重工、中联重科等为代表的国内一流装备制造企业具备根据需要定制研发先进适用施工装备的能力。
从临时道路修建、物料运输,到基础开挖、混凝土浇注、组塔、架线,再到接地装置敷设,创新研发线路全过程机械化施工所需要的装备,使其具备全路面、全工况、可组装、易操作的特点。
3、临时道路修建对于临时道路的修建,应综合考虑临近建筑物、道路修建长度、沿线植被等情况,以及旋挖钻机对修筑道路行走坡度的要求等。
此外,还应在地形图上标识出新建道路的走向。
对于原有的简易便道或经简单修建即可通往塔位的道路,可采用挖掘机拓宽或修建。
在施工过程中,为加快施工进度,可以在沿途的地质情况允许的条件下,采用中、大型挖掘机进行施工。
输电线路施工机具设计、试验基本要求

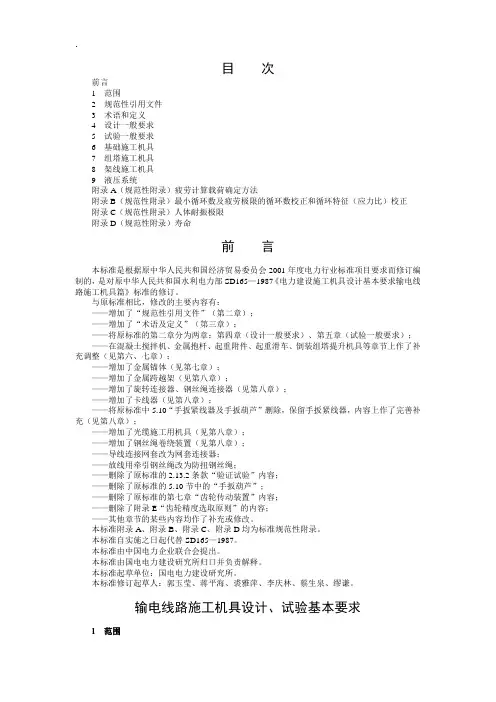

目次前言1范围2规范性引用文件3术语和定义4设计一般要求5试验一般要求6基础施工机具7组塔施工机具8架线施工机具9液压系统附录A（规范性附录）疲劳计算载荷确定方法附录B（规范性附录）最小循环数及疲劳极限的循环数校正和循环特征（应力比）校正附录C（规范性附录）人体耐振极限附录D（规范性附录）寿命前言本标准是根据原中华人民共和国经济贸易委员会2001年度电力行业标准项目要求而修订编制的，是对原中华人民共和国水利电力部SD165—1987《电力建设施工机具设计基本要求输电线路施工机具篇》标准的修订。
与原标准相比，修改的主要内容有：——增加了“规范性引用文件”（第二章）；——增加了“术语及定义”（第三章）；——将原标准的第二章分为两章：第四章（设计一般要求）、第五章（试验一般要求）；——在混凝土搅拌机、金属抱杆、起重附件、起重滑车、倒装组塔提升机具等章节上作了补充调整（见第六、七章）；——增加了金属锚体（见第七章）；——增加了金属跨越架（见第八章）；——增加了旋转连接器、钢丝绳连接器（见第八章）；——增加了卡线器（见第八章）；——将原标准中5.10“手扳紧线器及手扳葫芦”删除，保留手扳紧线器，内容上作了完善补充（见第八章）；——增加了光缆施工用机具（见第八章）；——增加了钢丝绳卷绕装置（见第八章）；——导线连接网套改为网套连接器；——放线用牵引钢丝绳改为防扭钢丝绳；——删除了原标准的2.13.2条款“验证试验”内容；——删除了原标准的5.10节中的“手扳葫芦”；——删除了原标准的第七章“齿轮传动装置”内容；——删除了附录E“齿轮精度选取原则”的内容；——其他章节的某些内容均作了补充或修改。
本标准附录A、附录B、附录C、附录D均为标准规范性附录。
本标准自实施之日起代替SD165—1987。
本标准由中国电力企业联合会提出。
本标准由国电电力建设研究所归口并负责解释。
本标准起草单位：国电电力建设研究所。
本标准修订起草人：郭玉莹、蒋平海、裘雅萍、李庆林、蔡生泉、缪谦。
关于架空输电线路张力架线的机械设备选择要点分析
关于架空输电线路张力架线的机械设备选择要点分析作者：江自成来源：《科学与财富》2019年第03期摘要：随着科技发展，大量的电气投入到人们的生产和生活中，对于电力的需求越来越大。
电力企业的发展，需要时刻关注电力能否安全稳定地传输给用户。
电能传输工作利用电线实现，许多电线都是架空在高空之中，操作存在一定难度，需要借助一定的机械设备，保证架线工作的顺利进行。
本文主要研究架空输电线路张力架线的机械设备选择。
关键词：架空输电线路；张力架线；机械选择架线施工是输电线路架空常用的施工技术，主要利用金具、绝缘子串等工具，将线路监控到杆塔上。
架线施工是重要的工序，尤其是在一些高等级的线路中，比如，500kv或者750kv，张力架线施工。
假象施工对于电能的稳定传输，保证人们持续稳定的获得电能有着积极的促进作用。
一、张力架线施工概述张力架线是指在进行输电线路架空时，采用张力防线的施工方法，利用导线同张力放线的配合，实现挂线、紧线、安装附件等工作。
在采用张力架线的施工时，导线处于一种架空状态，可以减少导线与地面的摩擦。
张力架线有着如下的特点：张力架线工作需要进行施工段的划分，通常依据牵、张场进行划分，在施工段内进行放线和紧线的操作；张力架线可以不受耐张段的限制，可以将直线塔做为起止塔，可以在耐张塔进行直通放线；直线塔既可以锚线又可以紧线，耐张塔可以紧线；直通紧线的耐张塔可以进行平衡挂线和半平衡挂线。
张力架线技术有着如下的优势：首先，施工速度快、质量好，有着较高的机械化程度，可以极大地缩短施工的工期，提升施工效率。
其次，使用人力进行导线放线时，容易受到地形影响，对输电的走廊线路形态造成破坏，导致出现人员伤亡和经济损失。
张力架线技术由于导线架空，与地面保持距离，可以避免地形影响，带来经济损失。
最后，减少导线的磨损，进而保证施工的安全。
关于架空输电线路的施工要求，明确规定，220kv以上的线路进行导线展放时，需要使用张力放线的施工技术。
输电线路工程全过程机械化施工方案
科技与创新┃Science and Technology & Innovation ·96·文章编号：2095－6835（2016）08－0096－01输电线路工程全过程机械化施工方案宋建虎，李 杰，张 毅（国网山西送变电工程公司，山西太原 030006）摘 要：简要介绍了输电线路工程中主要施工工序的机械化施工方案，以期为日后的相关工作提供参考。
关键词：输电线路；机械化施工方案；物料运输；基坑中图分类号：TM752 文献标识码：A DOI：10.15913/ki.kjycx.2016.08.096为了加强施工技术和装备创新，推进施工企业转型升级，持续提高输电线路的工程建设能力，我公司在输电线路工程临时道路修建、物料运输、基坑开挖、混凝土浇筑、铁塔组立和架线施工等环节实行全过程机械化施工。
1 组织策划为了更好地实行全过程机械化施工，我公司在施工前要详细分析所承建输电线路的工程基础、接地、组立塔和架线各分部工程的情况，并制订全过程机械化施工方案。
2 机械化施工方案2.1 临时道路修建对于原有的简易便道或经简单修建即可通往塔位的道路，可采用挖掘机拓宽或修建。
对于修建距离比较短，可以通往多个塔位，使用完毕后易于恢复，对环境和水土流失影响小的临时道路，可以利用挖掘机修建。
在施工过程中，可以根据沿途的地质情况采用中、大型挖掘机施工。
2.2 物料运输由途经地段的地形判断，材料可通过修建施工便道运输，利用履带式运输车单件或多件运输，架设货运索道运输或直升机辅助运输。
在实际施工过程中，可以根据每基塔位的实际情况制订具体的运输方案。
2.3 基坑开挖对于土质类基坑，可利用挖掘机、电动洛阳铲和轻型旋挖钻机开挖；对于岩石类基坑，可采用重型旋挖钻机开挖；岩石锚杆基坑则可以采用锚杆钻机施工。
2.4 钢筋加工在施工过程中，基础钢筋要按照工程所需进行工厂化加工，并完成统一配送。
在加工主筋时，全部采用直螺纹连接工艺，以提高钢筋的加工效率。
输电基础工程施工机械
输电基础工程施工机械随着我国电力行业的快速发展，输电线路工程建设的规模和难度不断增大，对施工机械的需求也日益旺盛。
输电基础工程施工机械是输电线路建设中的重要工具，它直接影响着施工效率和工程质量。
本文将介绍几种常见的输电基础工程施工机械及其特点。
一、混凝土搅拌车混凝土搅拌车是输电基础工程施工中常用的一种机械设备，主要用于现场混凝土的搅拌和运输。
它具有搅拌时间可控、搅拌均匀、运输距离远等优点，能够满足输电基础工程中对混凝土质量的高要求。
二、塔吊塔吊是输电基础工程施工中必不可少的机械设备，主要用于输电塔的吊装和组装。
塔吊具有高度高、起重量大、臂架长度长等特点，能够满足输电塔吊装的各种要求。
三、挖掘机挖掘机是输电基础工程施工中常用的一种土方机械，主要用于基坑开挖、土方填筑等作业。
挖掘机具有斗容大、挖斗开合速度快、行驶速度快等特点，能够提高施工效率。
四、混凝土泵车混凝土泵车是输电基础工程施工中用于混凝土浇筑的一种机械设备，主要用于高层建筑和长距离输送混凝土。
混凝土泵车具有输送压力高、输送距离远、泵送速度快等特点，能够提高混凝土浇筑的效率和质量。
五、钢筋加工机械钢筋加工机械是输电基础工程施工中用于钢筋加工的一种机械设备，主要用于钢筋的剪切、弯曲、焊接等作业。
钢筋加工机械具有加工速度快、加工精度高、操作简便等特点，能够提高钢筋加工的效率和质量。
六、高空作业车高空作业车是输电基础工程施工中用于高空作业的一种机械设备，主要用于输电塔的维护、检修和施工。
高空作业车具有作业高度高、作业范围广、安全性能好等特点，能够提高高空作业的效率和安全性。
总之，输电基础工程施工机械在输电线路工程建设中发挥着重要作用，它不仅提高了施工效率，保证了工程质量，还能够提高施工安全性。
随着科技的不断进步，未来输电基础工程施工机械将更加智能化、环保化，为我国电力行业的发展提供有力支持。
输电线路架线施工主要机具一览表
架空线路主要施工机具一览表
架空线路主要施工机具一览表
一、承装：500kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、牵张设备
5、测试仪器
二、承装：220kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、牵张设备
5、测试仪器
三、承装：110kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、牵张设备
5、测试仪器
四、承装：35kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
5、测试仪器
五、承装：10kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、测试仪器。
输电线路工程全过程机械化施工方案
输电线路工程全过程机械化施工方案输电线路工程全过程机械化施工策划方案一、概述本文旨在介绍一种全过程机械化施工策划方案，以提高输电线路工程施工效率和安全性。
二、组织机构本项目由技术部、物资部、安全部、施工队等组成，各部门协作配合，确保施工顺利进行。
三、工程概况本工程为输电线路工程，全长500公里，共设1000座电力铁塔，预计施工周期为两年。
四、工程全线地形及塔位情况介绍本工程地形复杂，包括山区、丘陵和平原等，塔位分布不均，有的地方需要在陡峭的山坡上施工。
因此，施工方案需要考虑地形和塔位的不同情况。
五、全过程机械化应用策划方案1.临时道路施工设备为了保证施工过程中的交通安全，需要在施工前建设临时道路。
使用机械化设备进行道路施工，可以提高施工效率和质量。
在山区和丘陵地区，需要使用钻孔机进行爆破，以便开辟出道路。
2.物料工地运输部分在施工过程中，需要大量的物料和设备，如电力铁塔、电缆、导线等。
为了保证物料供应的及时性和准确性，需要使用机械化设备进行物料运输。
在山区和丘陵地区，需要使用直升机进行物料运输。
3.基础施工部分电力铁塔的基础施工是整个工程的基础，需要保证施工质量和安全。
使用机械化设备进行基础施工，可以提高施工效率和质量。
在山区和丘陵地区，需要使用起重机进行基础施工。
4.组塔施工部分电力铁塔的组塔是整个工程的核心，需要保证施工质量和安全。
使用机械化设备进行组塔施工，可以提高施工效率和质量。
在山区和丘陵地区，需要使用起重机进行组塔施工。
5.架线施工部分电力铁塔的架线是整个工程的最后一步，需要保证施工质量和安全。
使用机械化设备进行架线施工，可以提高施工效率和质量。
在山区和丘陵地区，需要使用直升机进行架线施工。
XXXnXXX。
XXX。
XXX。
tower assembly。
line XXX。
XXX.XXX n。
such as temporary road n。
XXX。
n n。
tower assembly。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.机械传动牵引机结构原理
l.发动机；2.离合器；3.变速箱；4.万向联轴器5.减 速器
6.制动器；7.末级减速器；8.磨芯式卷筒
2.变速箱
• (1)变速箱传动机构。它由齿轮、换档零部件、轴、轴承和 壳体等组成。
• (2)变速箱的操纵机构。它由变速杆、拨叉、拨叉轴以及为 保证不脱档和避免同时挂两个排档而设置的定位、联锁等 安全装置组成。
• (2)使用牵引机构设备展放线，有利于减轻劳动强度，施工作业高度机械 化，速度快、工效高、人工费用低。
• (3)放线作业只需先用人力铺放数量少、重量轻的牵引绳，然后便可逐步 架空牵放牵引绳、导线等。由于展放导线的全部过程中导线处在悬空状 态，因此大大减少了对沿途青苗及经济林区农作物的损坏，具有明显的 社会效益和经济效益。
图4-1一牵四张力放线法示意图
张力架线流程
• 1.施工段的划分 • 张力放线施工区段的长度，不宜超过20个放线滑轮的长度。其里程一
般为3～8km。 • 2.牵张场的选择 • 牵、张场宜设置在导线上扬塔位前后。张力场约需75×25m的地面；牵
引场约需35×25m。 • 3.展放导引绳 • 可用人力、直升飞机、动力伞、飞艇等进行展放 。 • 4.张力展放牵引绳 • 用小牵、张机以导引绳牵引展放牵引绳。 • 5.张力展放导线 • 可以1牵n，对于上扬塔位应采用压线滑车；新线盘应用蛇皮套牵引过
l、5.从动齿轮；2.双联齿轮；3.拨叉； 4.主动轴；6.输出轴
倒挡原理图
(a)主动轮与从动轮直接啮合；(b)增加倒档双联齿轮 1.主动齿轮；2.输入轴；3.从动齿轮；4.输出轴；5.倒档双联齿轮；6.中间轴
3．离合器
• 1.目的： • 用来在任何转速下进行接合和分离输出轴和变速
箱输入轴的动力。 • 2.摩擦式离合器的作用： • (1)临时切断载荷，以便于挂档。 • (2)便于发动机起动。 • (3)起缓冲和过载保护作用。 • 3.摩擦离合器的种类: • 牵引机上主要采用片式摩擦离合器，分单片式、
• 3．按牵引卷筒形式分：双摩擦卷筒式牵引 机、磨芯式牵引机、卷线式牵引机。
双摩擦卷筒牵引机工作原理1
1.内燃发动机 2.离合器 3.减速传动系统 4.齿轮 5.卷扬轮 6.液压泵 7.快速接头 8.停车刹车 9.牵引绳
双摩擦卷筒牵.内燃发动机2.离合器 3.主液压泵4.液压电动机 5.开式齿轮 6.卷扬轮 7.系统安全阀8.停车刹车 9.辅助液压泵10.牵引绳 11.张力表
• (3) 要求发动机有较好的散热性，冷却系统有足够的散热 能力。
• (4) 发动机要考虑防震和防尘措施，以使它有较好的野外 作业适应性。
• （5)在寒冷地区使用，还必须考虑发动机冬季的起动问题， 一般要求在一30℃情况下仍能容易起动，以保证架线工序 顺利完成
二、牵引机上的制动装置
• 1．制动器的类型 • (1)外蹄式制动器 • (2)内蹄式制动器。 • (3)全盘式制动器。
二、牵引机的基本组成
• 动力部分：主要采用柴油机或汽油机
• 主传动部分：把原动机的动力，传递到工作机构上去。常用的传动方 式有液压传动、液力传动、机械传动和电气传动四种，它们分别由液 压泵、液压马达、液力传动箱、离合器、变速箱、电动机调速装置以 及其他辅助元件组成。
• 绝大多数牵引机均采用液压传动方式
大轮。如下图所示 • 6.锚线 • 7.紧线 • 8.转场 • 为减少牵张场转场次数，应考虑牵张机能就地调头使用。
地锚 锚线架
35m
主牵引机
20m
牵引绳牵引导线
小张力机
高速转向滑车 牵引绳展放
锚线架
25m
锚线架
牵引绳
走板
导引绳展放牵引绳
a) 牵引场布置示意图
主张力机
线轴车
导线盘
吊车
小牵引机
30m
角板桩锚
• 由于张力架线能提高施工质量，能解决放线施工中难以解 决的某些技术问题，适用面广。
• 我国目前在B50233－2005《110～500kV架空送电线路 施工及验收规范》中规定：330kV及以上的输电线路必须 使用张力架线施工；良导体架空地线及220kV线路的导线 展放也应采用张力放线；110kV导线宜采用张力放线。
• 机架及辅助装置：机架用于固定和安装牵引机的所有部件。常用的机 架有带轮子的拖车架、台架式车架两种。辅助装置有钢丝绳进出线导 向装置、牵引力测定装置、液压或机械顶升支腿，有的牵引机上还带 有犁锚或空气压缩装置等。
• 钢丝绳卷绕机
一牵四牵引机外形(意大利制造)
•
0
1.发动机：2.液压千斤顶；3.固定支承底板，4.操作系统，5.牵引轮， 6.卷绳架及卷绳车；7.导线，8.拖运三角架；9.临锚板
25m
b) 张力场布置示意图
图4－42 张力放线现场布置图
20m
25m
张力架线的优点
• (1)张力架线的展放过程中，导线始终处于悬空状态。因此，避免了与地 面及跨越物的接触摩擦损伤，从而减轻了线路运行中的电晕损耗和无线 电可听噪声干扰。同时由于展放中保持一定张力，相当于对导线施加了 预拉应力，使其产生初伸长，从而减少了导线安装完毕后的蠕变现象， 保证了紧线后导线弧度的精确性和稳定性。
三、张力架线对牵引机的基本要求
• 1.对牵引力、牵引速度及过载保护要求 • 2.对满载启动、正反转动和快速制动的要求 • 3．张力放线展线长度要求
第二节 牵引机的动力装置和制动装置
• 一、牵引机动力装置
• 1．发动机的载荷特性曲线 • 发动机工作时的主要性能是指功率、扭矩、转速、耗油率
等参数的相互变化规律，其变化曲线称为发动机的特性曲 线。它反映了每个发动机的性能，因而对牵引机在各种传 动方式下，如何合理选择和使用发动机是十分重要的。 • 发动机主要特性曲线有载荷特性、速度特性、调速特性、 推进特性和万有特性五种特性曲线。选配牵引机的发动机 主要从载荷特性、速度特性曲线考虑。
• 制动器：在临时停机、紧急停机或过载保护自动停机等情形下，均必 须通过制动器使牵引卷筒处于制动状态，以防止在导线张力的作用下 卷筒倒转而使导线落地，或者不能停止牵引而发生事故。
• 减速装置总成：是由减速器和变速箱组成的，其作用是保证在高效率 情况下满足各种牵引速度的要求。
• 牵引卷筒：它是牵引机牵引作业的工作机构。常用的牵引卷筒有双摩 擦卷筒、磨芯式卷筒和卷线筒式单卷筒。
• 3.传动装置的选择：根据牵引机的使用要求、牵 引力和牵引速度的大小、传动效率、环境条件、 配套元件和零部件等方面因素综合考虑。
• 4.传动装置的分类：分机械传动、液压传动、液 力传动和电力传动等方式。
一、机械传动方式
• 牵引机机械传动装置由发动机、摩擦离合器、多档齿轮变 速箱、制动器、主减速器等组成，最后把动力传递到牵引 卷筒上去
• (4)张力架线用于跨江河、山区、泥沼地、水网地带、森林等复杂地形施 工时，能有效发挥其良好的经济效益。例如：跨越带电线路，可以不停 电或者少停电；跨越江河架线施，不封航或仅半封航；跨越其他障碍施 工时，可少搭跨越架。
• (5)张力力架线可采用同相子导线同展同紧的施工操作，因此施工效率成 倍增加。这里除了需要大型机械设备外。不需要增加牵引作业次数。
第三节 牵引机的传动方式
• 1.传动装置的作用；由于牵引机原动机转速高、 扭矩小，而它的牵引卷筒转速低、输出扭矩大， 故在原动机和牵引卷简之间，必须设置能降低转 速、增大扭矩的装置，即传动装置。
• 2.传动装置的要求:不但能根据工况要求较好地适 应牵引力的变化和改变牵引速度的大小，而且当 牵引机在不同牵引力和牵引速度情况下，传动装 置又必须保证牵引机有良好的牵引特性。
• (3)张力架线施工采用标准流水方式作业，严格的施工组织 和施工管理，还有待于深入研究。
第一节 牵引机类型及组成
• 在张力放线中主要起牵引作用的机械，称 牵引机。
• 它是一种特殊形式的卷扬机。除张力放线 牵引作业外，还可替代用于线路施工的机 动绞磨、手拖机动绞磨等卷扬设备完成其 他牵引作业，如抽余线，紧导、地线等。 施工中使用的牵引机有主牵引机、小牵引 机。主牵引机放置在牵引场，小牵引机放 置在张力场。牵引机在张力放线中的作用 仅起控制放线速度，不控制放线张力。
• (2)张力放线时。制动器动作不但要安全可靠，还必须能瞬时快速制动。 • (3)对液压、液力传动牵引机，均采用液控和电控操作。对某些采用手
柄或踏板操作的牵引机，手柄上的操作力不应大于150N，踏板上的 足蹬力不应大于220N，踏板行程应小于或等于150mm，且操作轻便、 灵活。 • (4)制动器摩擦副应具备好的耐磨性和散热性，并有足够的热容量，防 止制动过程中温升过高。摩擦片磨损后，摩擦副之问的间隙容易调整、 摩擦副便于更换。
发动机载荷特性曲线
•
速度特性曲线
发动机工作点选择图
对牵引机用发动机的要求
• (1)牵引机用发动机应具有足够的扭矩储备系数。不至于 在牵引过程中因遇到的短时超载(如牵引板通过架线滑车 时)，发动机出现熄火现象。
• （2)要求锚安装后的牵引机安装水平，避免发动机出现倾 斜现象而导致机油和液力传动箱及离合器内的工作油互相 渗透，发动机曲轴前后必须严格密封，轴向的止推措施要 特别加强。
第三章 牵引机
• 在输电线路架线施工中，利用牵引设备展放架空导线，使 架空导线带有一定张力，始终保持离地面和跨越物一定高 度，并以配套的方法进行紧线、挂线和附件安装的全过程， 称为张力架线(InstallingofConductorwithTension)。
• 张力架线施工。即利用张力机、牵引机等设备，在规定的 张力范围内悬空展放导线和地线的施工方法。
双片式和多片式三种。
摩擦片离合器原理
• 主动轴1和从动轴2分别装有主动摩擦盘3和从动摩擦盘4，利用移动环5 可使从动摩擦盘作轴向移动并与主动摩擦盘压紧而产生垂直作用在摩 擦盘上的压紧力（正压力）N,在他的作用下，两圆盘间产生摩擦力F和 对轴的摩擦力矩 M T
