景观扩初设计成果结果规范标准
景观设计成果要求
地面铺装材料规格清单
所用区域、编号、名称、尺寸、颜色、完成面、彩图样板
5
植物规格清单
编号、名称、间距、规格（如必要需注明移植前不允许过度修剪，须保持天然完整树冠）、数量
6
园林灯具规格清单
所用区域、编号、名称、尺寸、颜色、数量、选项、彩图样板
7
水景喷嘴规格清单
所用区域、编号、名称、尺寸（水柱直径、喷嘴高度、喷嘴直径、管径）、数量
27
荫棚、凉亭、花架大样
平面图（尺寸定位、材料名称和规格）、立面图（尺寸定位、材料名称和规格）、剖面图（地面标高、材料）、细部构造大样等
28
栏杆大样（建筑附属栏杆、园景栏杆、围墙栏杆）
平面图（尺寸定位、材料名称和规格）、立面图（尺寸定位、材料名称和规格）、剖面图（地面标高、材料）、细部构造大样等
29
7
交通结构分析图
主车道、次车道、人行步道、景观道路分析等
8
细部图
主要区域景观
主要区域景观的手绘钢笔淡彩小透视图12张，及平面图、剖面图、景观图片等
9
入口景观
主入口、次入口景观平面图、剖面图、透视图、景观图片等
10
中心景观
中心景观平面图、剖面图、透视图、景观图片等
11
围墙
方案、平面图、剖面图、透视图、景观图片等
18
铺地大样
平面图（铺装图案、尺寸定位、材料名称和规格）、剖面图（面层材料、勾缝）、接缝大样并须标明排水口位置、灯具位置、细部构造等
19
道路铺装大样
平面图（铺装图案、尺寸定位、材料名称和规格）、剖面图（面层材料、勾缝）、接缝大样并须标明排水口位置、灯具位置、细部构造等
20
水景大样
平面图（尺寸定位、材料名称和规格）、剖面图（地面标高、水面标高、池底标高、面层材料）并须标明排水口、水景喷嘴、灯具位置等
景观设计成果标准
景观设计成果标准设计内容（可作为合同附件，列入合同）一、概念文本内容：1. 基地分析2. 建筑规划分析或上位规划分析3. 设计目标4. 概念分析5. 概念方案（1-2 个）6. 节点设计意向7. 投资匡算二、方案文本内容：1. 基地分析2. 建筑规划分析或上位规划分析3. 设计目标及概念分析4. 方案设计图5. 设计分析图（功能、空间、景观结构、交通分析）6. 节点处理及示意图7. 剖面及效果图8. 植物种植示意图9. 铺装、材料示意图10. 灯具、小品示意图11. 经济技术指标及投资匡算表三、初步深化设计（即扩初设计）内容1. 设计说明（施工说明）2. 方案最终设计图（索引图）3. 铺地设计图4. 标高设计图5. 设施布置点位图（包括灯具、给排水点位、家具、标识牌、功能设施、景观雕塑等）6. 各节点放大图（包括标高、尺寸、材料）7. 节点剖立面图（包括标高、尺寸、材料）8. 小品详图（包括标高、尺寸、材料）9. 灯具大样图10. 家具大样图11. 户外健身器材12. 植物设计图（苗木表及空间布局，可不进行灌木植物的配置）四、施工图设计内容（一）土建部分1. 设计说明2. 灯具、家具、设施、雕塑等选型意向图3. 设计总图（索引图）4. 定位图（包括尺寸和坐标定位）5. 铺地设计总图6. 标高设计总图7.设施布置点位图（包括家具、标识牌、功能设施、景观雕塑等）8.各节点平面大样图（包括标高、尺寸、材料、剖立面索引）9.节点剖立面图（包括标高、尺寸、材料）10.小品详图（包括标高、尺寸、材料、剖面做法）11.通用做法详图（包括道路、围墙、停车位、其他通用设施等）（二）建筑设计图1.设计说明2.单体平面图3.单体剖立面图4.节点大样图（三）绿化设计1.绿化设计说明2.苗木表3.植物绿化设计总图（包括乔木、灌木、地形等高线）4.乔木种植图（必要时可分为大乔和小乔）5.灌木种植图（四）结构设计图1.设计说明2.单体结构平面图3.单体结构配筋图（五）给排水专业设计图1.设计说明及图例表2.给排水总图3.水景单体给排水平面图4.水景单体给排水系统图（六）电气专业设计图1.设计说明及图例表2.电气设计系统图3.电气平面总图五、施工配合阶段：1.现场设计指导2.现场设计变更设计深度及图纸表现方法一、景观概念设计1. 封面：包括案名、意向图片、设计阶段、公司名称、LOGO、设计编号、设计年月等。
建筑方案、扩初和施工图设计成果深度要求
建筑方案、扩初和施工图设计成果深度要求一、规划设计阶段设计深度要求1. 规划设计方案设计说明1.1自然条件分析及对策1.2社会条件分析及对策1.3技术经济指标说明1.4设计总体思路（结合总平面图、功能分区和产品分布图、交通分析图介绍）1.5项目风格初步构想及参考图片2. 规划设计方案图纸2.1 图纸目录规划设计方案图纸目录表说明：1. 上表中“●”表示必须完成的图纸，“○”表示可选择完成的图纸。
1.除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。
2.2 图纸深度2.2.1 总平面图（1）标明用地界限、道路红线、周边建筑、周边道路名称、指北针。
（2）表明地下室边界和出入口位置（3）标明建筑单体的层数和退线，建筑单体体块和建筑间距要用真实尺寸。
（4）表明住区道路性质、宽度、位置和出入口位置，表明停车位位置和停车数目（5）表明绿地和水系的性质、等级和边界。
2.2.2 功能分区和产品分布图（1）根据表2.4.1标明表中所示住宅的类型、层数和分布范围。
（2）根据表2.4.1标明表中所示配套物业的名称、层数和位置。
2.2.3 交通分析图（1）表明居住区道路系统及人流、车流包括货运、消防流线及出入口位置（如居住区内有公交线路，应表明公交站点位置）。
（2）表明机动车、非机动车车的停车方式、位置和停车数目。
2.2.4 分期建设示意图表明分期建设各期物业的分布范围和建设顺序。
2.2.5 参考户型平面表明主力户型的参考平面图。
2.3 综合经济技术指标（方案 ____ ）综合经济技术指标表填表人：填写日期：年月日容积率分析表填表人：填写日期：年月二、方案设计阶段设计深度要求1. 设计说明应包括对概念设计方案的介绍、分析；对《概念设计任务书》中提出的各类要求，应专门阐述解决方案。
1.1设计依据1）现行的国家与地方的规范及规定2）甲方提供的《概念方案设计任务书》3）甲乙双方有关概念方案设计讨论的会议纪要。
1.2 项目概况介绍及分析1.2.1 自然条件介绍及分析：对设计任务书中提到的自然条件中有利因素的利用，以及对不利因素的处理对策。
园林景观扩初设计阶段出图标准
扩初设计阶段出图标准图框、字体、线型、比例1. 图框：（1）图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+。
一套图的图纸规格尽量统一，一般情况应不超过两种。
（2）图签签字栏：签字区应包含实名列和签名列，扩初阶段实名列和签名列可不填写。
⑶其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。
图纸名称：设计人员根据实际情况填写图纸名称。
③设计阶段：扩初图④图别：园建（园建扩初图，代码：YJKO、绿化（绿化扩初图，代码LK）⑤图号：另详图纸目录⑥日期：应精确到月份。
如2012.01⑦项目编号：由市场部统一编制各项工程的工程编号。
例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122. 字体①图名：字体为黑体，字高=6.0,景点名：字体黑体，字高=4.0②标注字体样式：HZTXT（含:标高、尺寸、等高线）：字体hztxt_e.shx,大字体hztxt.shxo字高：尺寸、竖向字高=2.5，材料等文字字高=3.0。
③索引标注字体样式：COMP：字体complex.shx、大字体hztxt.shx, 字高=2.5。
3. 线宽：另详图层线型1202.dwg4. 线型：另详图层线型1202.dwg5. 比例①总平面：项目较小时可用1: 300、1: 250、1: 200,不用另出分区平■面图（说明：1: 300为能详细绘制平面图的限制最小比例）。
项目较大时应用更小比例1:500、1:600、1:800、1: 1000、1:1500、1:2000等，同时为了活楚表达图纸内容必须做分区平面图（分区平面图比例一般为1: 300、1: 250、1: 200,同时分区图比例必须统一）②主要节点放大平面图比例一般宜为：1:150、1: 100、1: 80、1: 60、1: 50等。

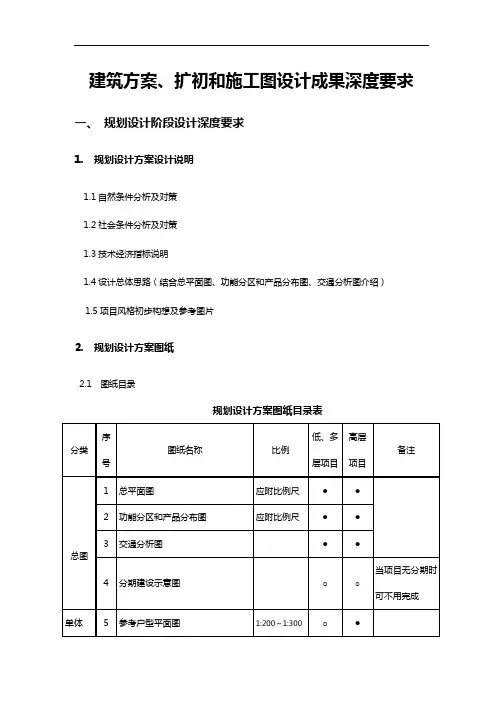

建筑方案设计、扩初和施工图设计成果深度要求
建筑方案、扩初和施工图设计成果深度要求一、规划设计阶段设计深度要求1. 规划设计方案设计说明1.1自然条件分析及对策1.2社会条件分析及对策1.3技术经济指标说明1.4设计总体思路（结合总平面图、功能分区和产品分布图、交通分析图介绍）1.5项目风格初步构想及参考图片2. 规划设计方案图纸2.1 图纸目录规划设计方案图纸目录表说明：1. 上表中“●”表示必须完成的图纸，“○”表示可选择完成的图纸。
1.除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。
2.2 图纸深度2.2.1 总平面图（1）标明用地界限、道路红线、周边建筑、周边道路名称、指北针。
（2）表明地下室边界和出入口位置（3）标明建筑单体的层数和退线，建筑单体体块和建筑间距要用真实尺寸。
（4）表明住区道路性质、宽度、位置和出入口位置，表明停车位位置和停车数目（5）表明绿地和水系的性质、等级和边界。
2.2.2 功能分区和产品分布图（1）根据表2.4.1标明表中所示住宅的类型、层数和分布围。
（2）根据表2.4.1标明表中所示配套物业的名称、层数和位置。
2.2.3 交通分析图（1）表明居住区道路系统及人流、车流包括货运、消防流线及出入口位置（如居住区有公交线路，应表明公交站点位置）。
（2）表明机动车、非机动车车的停车方式、位置和停车数目。
2.2.4 分期建设示意图表明分期建设各期物业的分布围和建设顺序。
2.2.5 参考户型平面表明主力户型的参考平面图。
2.3 综合经济技术指标（方案____ ）综合经济技术指标表填表人：填写日期：年月日容积率分析表填表人：填写日期：年月二、方案设计阶段设计深度要求1. 设计说明应包括对概念设计方案的介绍、分析；对《概念设计任务书》中提出的各类要求，应专门阐述解决方案。
1.1设计依据1）现行的国家与地方的规及规定2）甲方提供的《概念方案设计任务书》3）甲乙双方有关概念方案设计讨论的会议纪要。
1.2 项目概况介绍及分析1.2.1 自然条件介绍及分析：对设计任务书中提到的自然条件中有利因素的利用，以及对不利因素的处理对策。
建筑方案、扩初和施工图设计成果深度要求
建筑方案、扩初和施工图设计成果深度要求一、规划设计阶段设计深度要求1. 规划设计方案设计说明1.1自然条件分析及对策1.2社会条件分析及对策1.3技术经济指标说明1.4设计总体思路（结合总平面图、功能分区和产品分布图、交通分析图介绍）1.5项目风格初步构想及参考图片2. 规划设计方案图纸2.1 图纸目录规划设计方案图纸目录表说明：1. 上表中“●”表示必须完成的图纸，“○”表示可选择完成的图纸。
1.除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。
2.2 图纸深度2.2.1 总平面图（1）标明用地界限、道路红线、周边建筑、周边道路名称、指北针。
（2）表明地下室边界和出入口位置（3）标明建筑单体的层数和退线，建筑单体体块和建筑间距要用真实尺寸。
（4）表明住区道路性质、宽度、位置和出入口位置，表明停车位位置和停车数目（5）表明绿地和水系的性质、等级和边界。
2.2.2 功能分区和产品分布图（1）根据表2.4.1标明表中所示住宅的类型、层数和分布范围。
（2）根据表2.4.1标明表中所示配套物业的名称、层数和位置。
2.2.3 交通分析图（1）表明居住区道路系统及人流、车流包括货运、消防流线及出入口位置（如居住区内有公交线路，应表明公交站点位置）。
（2）表明机动车、非机动车车的停车方式、位置和停车数目。
2.2.4 分期建设示意图表明分期建设各期物业的分布范围和建设顺序。
2.2.5 参考户型平面表明主力户型的参考平面图。
2.3 综合经济技术指标（方案 ____ ）综合经济技术指标表填表人：填写日期：年月日容积率分析表填表人：填写日期：年月二、方案设计阶段设计深度要求1. 设计说明应包括对概念设计方案的介绍、分析；对《概念设计任务书》中提出的各类要求，应专门阐述解决方案。
1.1设计依据1）现行的国家与地方的规范及规定2）甲方提供的《概念方案设计任务书》3）甲乙双方有关概念方案设计讨论的会议纪要。
1.2 项目概况介绍及分析1.2.1 自然条件介绍及分析：对设计任务书中提到的自然条件中有利因素的利用，以及对不利因素的处理对策。
园林景观扩初设计阶段出图标准
扩初设计阶段出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。
一套图的图纸规格尽量统一，一般情况应不超过两种。
(2) 图签签字栏：签字区应包含实名列和签名列，扩初阶段实名列和签名列可不填写。
(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。
图纸名称：设计人员根据实际情况填写图纸名称。
③设计阶段：扩初图④图别：园建（园建扩初图，代码：YJK）、绿化（绿化扩初图，代码LK）⑤图号：另详图纸目录⑥日期：应精确到月份。
如2012.01⑦项目编号:由市场部统一编制各项工程的工程编号。
例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。
字高: 尺寸、竖向字高=2.5，材料等文字字高=3.0。
③索引标注字体样式: COMP：字体complex.shx、大字体hztxt.shx，字高=2.5。
3.线宽：另详图层线型1202.dwg4.线型：另详图层线型1202.dwg5.比例①总平面：项目较小时可用1：300、1：250、1：200，不用另出分区平面图（说明：1：300为能详细绘制平面图的限制最小比例）。
项目较大时应用更小比例1:500、1：600、1:800、1：1000、1:1500、1:2000等，同时为了清楚表达图纸内容必须做分区平面图（分区平面图比例一般为1：300、1：250、1：200，同时分区图比例必须统一）②主要节点放大平面图比例一般宜为：1:150、1：100、1：80、1：60、1：50等。
③景观小品、单体的平面图，立面图，剖面图比例一般宜用1：50、1：40、1：30、1：25、1：20、1：15、1：10等。
景观方案+扩初+施工图制图规范与深度
景观工程设计文件编制深度规定目录景观工程设计文件编制深度规定 (1)目录 (1)一、总则 (3)二、方案设计 (3)二、方案设计 (3)2.1 方案设计文件包括内容 (3)2.2 设计说明 (3)2.2.1 设计依据及基础资料 (3)2.2.2 场地概述 (4)2.2.3 总平面设计 (4)2.3设计图纸 (4)2.3.1 场地现状图 (4)2.3.2 总平面图 (4)2.3.3 功能分区图 (5)2.3.4 种植设计总平面 (5)2.3.5主要景点放大平面图 (5)2.3.6主要景点的立面剖面图或效果图 (5)2.3.7景观建筑构筑物方案设计。
(5)2.3.8 景观标识小品设施及灯具设计 (5)2.3.7设备管网与场地外线衔接的必要文字说明或示意图。
(5)三、初步设计 (6)3.1 一般要求 (6)3.1.1 初步设计文件包括内容 (6)3.1.2 初步设计文件编制程序 (6)3.2 设计总说明 (6)3.2.1 园林景观专业 (6)3.2.2 给水排水专业 (8)3.2.3 电气专业 (9)3.3 设计图纸 (9)3.3.1 园林景观专业 (9)1、总平面图 (9)2、总分区索引图 (10)3、总平面放线设计图 (10)4、竖向布置图 (10)5、总平面铺装索引图 (10)6、水系放线图 (10)7、道路放线图 (11)8、分区平面图及索引图 (11)9、分区放线平面图 (11)10、分区竖向设计图 (11)11、铺装设计图 (11)12、种植平面图 (12)13、水景设计图 (12)14、园林景观建筑、小品设计图 (12)3.3.2 给水排水专业 (12)3.3.3 电气专业 (13)3.3.4 图纸增减 (13)四、施工图设计 (13)4.1一般规定 (13)4.1.1 施工设计文件需要满足的要求 (13)4.1.2 总封面应标明以下内容 (13)4.2 园林景观专业 (13)4.2.1施工图阶段景观专业设计文件包括内容 (13)4.2.2施工设计文件顺序 (14)4.2.3图纸目录 (14)4.2.4施工图设计说明 (14)4.2.5.园林专业图纸内容 (15)1、总平面图 (15)2、总平面分区索引图 (15)3、总平面放线设计图 (16)4、总平面竖向布置图 (16)5、总平面铺装索引图 (16)6、种植设计图 (16)7、水系放线图 (17)8、道路放线图 (17)9、分区平面图及索引图 (17)9、分区放线平面图 (18)10、分区竖向设计图 (18)11、铺装详图 (18)12、景观节点详图 (18)13、其它详图 (19)（一）、水景详图 (19)（二）、铺装详图 (19)（三）、景观建筑、小品详图 (19)4.2.6 图纸增减 (20)4.3 结构专业 (20)4.4 给水排水专业 (20)4.5 电气专业 (21)一、总则1.0.1 为了加强对园林景观设计文件的编制、管理，保证各设计阶段设计文件的完整性，参照建设部颁发实施的《建筑工程设计文件编制深度规定》内容要求，编制建筑场地园林景观设计深度规定，以保证设计质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目景观扩初设计成果标准
武汉市万科房地产有限公司设计管理部
2008年XX月XX日
目录
第一部分景观扩初设计经济技术指标
1.1 景观扩初设计经济技术指标表
第二部分景观扩初设计图纸目录及要求
2.1 景观扩初设计成果提交要求
2.2 景观扩初设计图纸目录及图纸要求
2.3 重点关注总图竖向及管网
2.4 项目景观材料部品清单初稿
第一部分景观扩初设计经济技术指标
1.1景观技术指标表
注：1、以上设计经验值为达到景观效果要求的基本数据，如远低于该数据可视为无法达到设计要求的景观效果。
2、某些特殊区域，如小区中心广场等，软硬景面积比例可以低于2:1；
第二部分景观扩初图纸目录及图纸要
2.1景观扩初设计成果提交要求
2.1.1景观扩初设计A2文本3套，
2.1.2景观全套扩初设计最终成果刻光盘两份
2.2 景观扩初图纸目录
2.3重点关注总图竖向及管网
2.3.1 核对竖向标高
1)设计场地周边道路及会对设计场地产生影响的周边标高是否为最新数据且准确；
2)核对场地标高与周边道路及用地标高关系是否正确，是否体现景观设计意图；
3)场地竖向标高设计与室外的管线设计标高和坡向应一致；
4)结合场地设计标高和原始用地标高，须初步计算场地土方量，如土方量（挖方或填方）特别大，应调整设计，减小土
方量；
2.3.2CSD（管网图）审核
1)要求景观设计电子文件中将总图提供的管线条件图作为单独图层放置，进行审核使用；
2)审核道路与管网、管井是否重叠，是否可以实施，并且不影响道路施工及效果。
3)审核苗木与管网、管井是否重叠，是否可以种植苗木，并且苗木与管网能相互不影响形成互补的景观效果。
2.3.4项目景观材料部品清单初稿
铺装清单表
1.景观设计需提供硬景（面层）铺装清单；
2.铺装清单须进行分类，分类按照不同区域和功能进行划分；分为：主入口、中心景观带、组团内部、停车位、突起物（包括景墙、固定砌筑型座椅、树池、廊架、功能性构筑物如信箱墙等）、铺装清单标准格式如下：
苗木清单表
1 .景观设计需提供苗木清单，苗木清单分为乔木表和灌木表；如景观有明确的区域划分，清单须按照区域划分来统计；
设备系统清单表
1.景观设计中系统分为给排水系统和电气系统。
给排水系统分为绿化灌溉给水、雨水排水系统、喷泉等；电气系统分为照明系统、水景动力系统等；
2.景观设计需提供系统设备清单；系统设备清单格式如下：
小品清单表
1.小品包括：雕塑、固定成品座椅、廊架、花架、砂池、围墙、组团出入口、自行车棚、固定标识、垃圾箱等等；
2.景观设计需提供小品清单；小品清单格式如下：。
