地铁工程钢支撑施工方案
地铁深基坑钢支撑施工方案
目录一、编制依据 (2)二、工程概况 (2)三、施工部署 (2)3.1项目管理组织机构 (2)3.2主要机械设备 (3)3.3 劳动力计划 (3)3.4主要工程材料 (4)四、支撑施工工艺 (4)4.1 土方开挖 (4)4.2钢支撑施工 (5)五、钢支撑监控量测 (10)5.1支撑轴力监测布置 (10)5.2轴力应变计埋设与安装 (10)六、质量保证措施 (10)6.1钢支撑稳定的保证措施 (10)6.2 钢支撑的检验标准 (11)七、安全和环保措施 (13)基坑支撑施工方案一、编制依据1、《新龙路站主体围护结构施工图》2、《岩土工程勘察报告》(020626-kj)3、《建筑基坑工程技术规范》 ( YB9258-97)4、《地下铁道工程施工及验收规范》 ( GB50299-1999)5、《钢结构焊接规范》(GB50661-2011)6、《建筑机械使用安全技术规程》(JGJ33-2012)7、《建筑地基基础工程施工质量验收规范》( GB50202-2002)8、《建设工程施工现场供用电安全规范》 ( JG50194-93)9、《建设工程施工现场安全、防护、场容卫生、环境保护及保卫消防标准》(DBG01-83-2003)10、国家和郑州市有关施工的法律法规二、工程概况郑州市轨道交通 2 号线一期工程土建施工01 工区新龙路站位于郑花路与三全路路口,沿郑花路呈南北走向布置。
车站有效站台中心里程为YDK11+418.0Q车站全长186.5m,车站标准段宽度18.7m,最大宽22.4m (端头井处)，站台宽10m底板埋深17.0m (中心里程处)，顶板覆土 3.0m。
车站主体为地下二层双跨闭合箱形框架结构，采用明挖顺筑法施工。
车站主体围护结构采用钻孔灌注桩的围护形式，采取坑内降水、坑外止水的措施，钻孔灌注桩桩间采用三轴搅拌桩止水帷幕。
围护结构采用①1000mm@1200mm的钻孔灌注桩和①850mm@600mm的三轴搅拌桩；支撑系统采用0609,壁厚16mm的钢管作为内支撑；钢支撑共设3道支撑、1道换撑。
地铁钢支撑施工方案
地铁钢支撑施工方案1. 引言地铁建设在城市交通发展中扮演着重要角色。
其中，地铁的钢支撑结构起着支撑和稳定的重要作用。
本文将介绍一种地铁钢支撑施工方案，旨在保障地铁的安全运营和建设进度。
2. 施工背景在地铁工程建设过程中，面对复杂的地质条件和周围环境影响，施工方案的设计至关重要。
钢支撑作为一种常用的支撑结构，用于解决地铁隧道的稳定性问题，其合理的施工方案对于保证地铁工程的安全性具有重大意义。
3. 方案目标本方案的主要目标是： - 提供一种安全可靠的地铁钢支撑施工方案； - 最大限度减少对周围环境的影响； - 提高工程建设的效率； - 保障地铁的稳定运营。
4. 施工步骤4.1 前期准备在施工前，需进行周密的前期准备： 1. 进行现场勘探和地质勘测，了解地质情况，评估地铁钢支撑的设计方案； 2. 制定详细的施工计划，包括施工时间、施工序列和施工人员的配置等； 3. 必要时与当地政府和相关部门沟通，获得施工许可和相关手续。
4.2 钢支撑安装根据设计方案和施工计划，进行钢支撑的安装工作： 1. 准备所需的钢支撑材料和设备； 2. 在地铁隧道内的预定位置进行钢支撑的测量和标记； 3. 使用专业设备将钢支撑进行适当的加工和处理； 4. 将已加工好的钢支撑安装到预定位置，并进行调整和固定。
4.3 支撑结构调整和检测完成钢支撑的安装后，需要对支撑结构进行调整和检测，以保证其满足设计要求： 1. 使用测量仪器对钢支撑的水平和垂直度进行检测； 2. 如有需要，对已安装的钢支撑进行调整和修正，以保证其稳定性和安全性； 3. 进行结构的质量检测，并记录相应的数据。
4.4 完善施工工艺和辅助措施在地铁钢支撑施工过程中，还需完善相应的工艺和辅助措施，保证施工的顺利进行： 1. 对施工现场进行临时围护，确保工作人员和行人的安全； 2. 为施工人员提供必要的安全防护装备和培训； 3. 根据实际情况调整施工序列和施工进度； 4. 定期对施工过程进行检查和审核，及时解决施工中的问题。

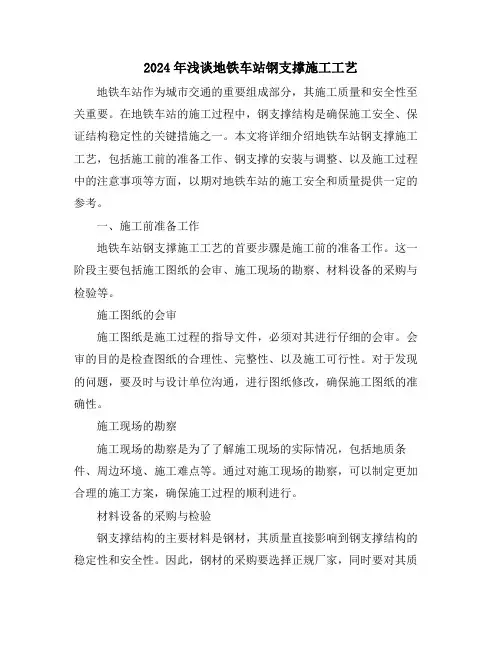

2024年浅谈地铁车站钢支撑施工工艺
2024年浅谈地铁车站钢支撑施工工艺地铁车站作为城市交通的重要组成部分，其施工质量和安全性至关重要。
在地铁车站的施工过程中，钢支撑结构是确保施工安全、保证结构稳定性的关键措施之一。
本文将详细介绍地铁车站钢支撑施工工艺，包括施工前的准备工作、钢支撑的安装与调整、以及施工过程中的注意事项等方面，以期对地铁车站的施工安全和质量提供一定的参考。
一、施工前准备工作地铁车站钢支撑施工工艺的首要步骤是施工前的准备工作。
这一阶段主要包括施工图纸的会审、施工现场的勘察、材料设备的采购与检验等。
施工图纸的会审施工图纸是施工过程的指导文件，必须对其进行仔细的会审。
会审的目的是检查图纸的合理性、完整性、以及施工可行性。
对于发现的问题，要及时与设计单位沟通，进行图纸修改，确保施工图纸的准确性。
施工现场的勘察施工现场的勘察是为了了解施工现场的实际情况，包括地质条件、周边环境、施工难点等。
通过对施工现场的勘察，可以制定更加合理的施工方案，确保施工过程的顺利进行。
材料设备的采购与检验钢支撑结构的主要材料是钢材，其质量直接影响到钢支撑结构的稳定性和安全性。
因此，钢材的采购要选择正规厂家，同时要对其质量进行严格检验。
此外，其他辅助材料和施工设备也要进行相应的采购和检验，确保其满足施工要求。
二、钢支撑的安装与调整钢支撑的安装与调整是地铁车站钢支撑施工工艺的核心环节。
这一阶段主要包括钢支撑的拼装、安装、预紧力施加、以及监测与调整等。
钢支撑的拼装钢支撑的拼装是在施工现场进行的。
在拼装过程中，要确保每个构件的尺寸和位置准确，同时要保证焊缝的质量。
拼装完成后，要对整个钢支撑结构进行检查，确保其满足设计要求。
钢支撑的安装钢支撑的安装是在基坑开挖后进行的。
在安装过程中，要确保钢支撑的位置准确、稳定。
同时，要注意钢支撑与基坑壁的接触情况，避免出现悬空或过大间隙的情况。
预紧力的施加预紧力的施加是为了提高钢支撑结构的稳定性。
在施加预紧力时，要遵循设计要求，采用合适的预紧力施加方法。
地铁车站钢支撑施工组织方案
目录第一章准备说明 ..................................................................................................................................... - 1 -1.1编译依据 (1)1.2编译原则 (1)1.3准备范围 (2)第二章项目概况 ...................................................................................................................................... - 2 -2.1项目概况 (2)2.2支撑设计 (2)第三章建设部署..................................................................................................................................... - 3 -3.1项目管理机构 (3)3.2施工总体安排 (6)3.3施工准备 (6)3.3.1 技术准备 ....................................................................................................................................... - 6 -3.3.2 施工人员及机器准备 ................................................................................................................... - 7 -3.3.4 场地准备 ....................................................................................................................................... - 8 -3.4建设工期计划 (8)第四章钢支撑架施工方案 ....................................................................................................................... - 9 -4.1钢支撑系统的组成 (10)4.2施工工艺流程 (10)4.3三角支架和钢檩条的安装 (11)4.4钢支撑的拼接和架设 (12)4.4.1 钢支撑拼接 ................................................................................................................................. - 12 -4.4.2 钢支撑架设与安装 ..................................................................................................................... - 13 -4.4.3 钢支架吊装受力校核计算 ......................................................................................................... - 15 -4.5预应力支撑系统 (17)4.6配套安装技术措施 (18)第五章钢支架的拆除............................................................................................................................. - 21 -5.1支持移除条件 (21)5.2支架拆除流程及方法 (21)5.3钢檩条的拆除 (22)5.4分级卸荷力 (22)5.5起吊 (22)第六章施工过程监控............................................................................................................................. - 24 -6.1施工期监控要求. (24)第七章质量保证措施............................................................................................................................. - 25 -第八章安全保障措施 ........................................................................................................................... - 26 -起重安全操作要求 (26)8.2机器操作员的能力 (27)8.3安全保障措施 (28)第九章文明施工措施............................................................................................................................. - 30 -第十章绿色建设措施 ........................................................................................................................... - 31 -附录：.................................................................................................................................................... - 33 -图1： .. (33)图2： (34)图3： (35)图4： (36)图5： (37)图6： (38)图7： (39)第一章准备说明1.1编译依据（一）《地下铁路设计规范》（GB50157-2003 ）（2）《地铁与轨道交通工程计量规范》（GB50 308-2008 ）（3）《建筑基坑支护技术规程》（J GJ / 120—2012 ）（4）《建筑基坑工程技术规范》（YB9258-97 ）（五）《建设项目施工现场管理规定》（建设部）（6）《建筑钢结构荷载规范》（GB50009-2012）（7）《建筑施工安全检验标准》JGJ59-2011；（8）《施工中起重吊装安全技术规范》JGJ276-2012；（9）xxx城市轨道交通4号线一期工程xxx站围护结构设计图；（10）xxx市关于安全文明建设、环境保护、交通组织等方面的规定；1.2 编译原则1) 全面履行施工合同，严格按照设计图纸施工。
钢支撑工程施工方案
# 钢支撑工程施工方案## 1. 工程概况本工程为XX市某地铁站建设项目，位于市中心繁华地段，主要包括基坑开挖、地下室建设及地铁站主体结构施工。
基坑深度约为20m，周边环境复杂，邻近多项重要建筑物，因此，基坑支护结构的选择和施工至关重要。
本工程采用钢支撑系统作为基坑支护结构，以确保施工安全和周边建筑物的安全。
## 2. 钢支撑系统介绍钢支撑系统主要包括支撑杆件、连接件和锚固件等组成部分。
本工程选用的钢支撑材料为Q235B级钢，支撑杆件采用H型钢，连接件为高强度螺栓，锚固件为锚筋和锚板。
钢支撑系统具有以下优点：1. 高强度、良好的稳定性和刚度；2. 施工速度快，有利于缩短工期；3. 重复使用率高，降低工程成本；4. 良好的抗变形能力和抗震性能；5. 安装、拆卸方便，有利于施工安全管理。
## 3. 施工准备（1）材料准备：根据设计图纸和工程量清单，提前采购符合要求的钢材、连接件和锚固件等材料，并进行质量检验。
（2）施工设备：准备合适的施工设备，如吊车、挖掘机、平板车、焊接设备、测量仪器等。
（3）技术培训：对施工人员进行技术培训，使其熟悉钢支撑系统的施工方法、工艺要求和质量标准。
（4）施工现场准备：清理施工现场，排除障碍物，确保施工道路畅通；设置安全警戒线，防止非施工人员进入施工现场。
## 4. 施工方法及工艺（1）测量放线：根据设计图纸，进行基坑周边的测量放线，确定钢支撑的安装位置。
（2）预埋锚固件：在基坑壁上预埋锚固件，锚固件应与基坑壁紧密结合，确保锚固力满足设计要求。
（3）安装支撑杆件：将支撑杆件运输至施工现场，采用吊车将杆件吊装至预埋锚固件处，连接高强度螺栓，确保连接牢固。
（4）安装连接件：在支撑杆件之间安装连接件，使支撑系统形成整体，提高稳定性。
（5）调整与验收：对钢支撑系统进行调整，使其满足设计要求；组织验收，确保施工质量。
## 5. 施工组织及管理（1）施工流程：明确施工流程，确保各环节紧密衔接，提高施工效率。
地铁车站基坑钢支撑施工方案
地铁车站基坑钢支撑施工方案本工程车站和折返线基坑明挖支撑系统由纵向支撑梁、横向支撑梁和工具柱组成，转角处设斜撑。
车站主体、折返线横向支撑采用可调工具式“600X12钢管，纵向间距3.6m,车站主体、折返线处设四道支撑，第一道距地面的距离为1.2m,第二道距第一道的间距为 3.422m,第三道距第二道的间距为3.5m,第四道距第三道的间距为 3.4m。
风道开挖深度为8.67〜9.22m,设置2道支撑；出入口设置1 道支撑；采用可调工具式6299X12钢管。
车站主体局部设置一排工具柱，纵向支撑梁采用2[28a型钢，与每层的支撑横梁连接成一个整体；工具柱采用6402X12钢管，底部插入灌注桩基础内2m深。
支撑体系设计见图6-19。
基坑随开挖随安装支撑横梁，并按设计要求施加支撑预应力，按设计轴力的30〜40%进行预压。
顶梁后采用支托或吊拉措施固定牢固, 严防因桩体变形和施工撞击而造成支撑脱落，为保证支撑安装质量，在开挖每一层的每小段过程中，当开挖出一道支撑的位置时，即按设计要求在支护桩两侧断面上测定出该道支撑两端与支护桩的接触位置，以保证支撑与支护结构面垂直且位置准确。
接触位置平整，使之受力均匀。
腰梁与支护结构连接牢固后方可进行横撑安装。
6.5.1工具柱施工工具柱采用6402X12钢管制成，底部采用钻孔灌注桩作基础，桩埋深为基坑底下8m,与围护结构灌注桩同步施工。
(1)、钻孔灌注桩基础施工方法和工艺与围护结构灌注桩相同，参第1页共5页见本章节相关内容。
(2)、在灌注桩顶部混凝土初凝前，利用起重机迅速将“402X12 钢管插入，钢管下端深入桩身2m。
(3)、待混凝土终凝后，向孔壁与钢管之间空隙处回填砂，并用钢扁担将工具柱上端固定在地表上。
6.5.2钢围橡及工具柱托架的安装(1)、当土方开挖至各层围楝设计标高时，在钢围楝下面相应位置用冲击钻钻孔打入6 22膨胀螺栓，然后利用膨胀螺栓固定托架。
(2)、采用龙门吊两点起吊法将钢围楝吊至设计标高处放置在已安装好的托架上并固定。
地铁车站基坑开挖钢支撑架设方案
钢支撑架设方案基坑钢支撑架设支护方案一、工程概况开远门站为地下2层岛式站台车站，东西向布置，车站由东向西顺坡：0.2℅站台宽度为10m。
车站外包总长211.1m，标准段基坑宽度为19.5m，基坑深度为17.196m，顶板覆土约4m。
主体围护结构标准段采用直径Φ1000mm@1400mm（局部1300）钻孔灌注桩，轨排井段采用直径Φ1200mm@1600mm。
桩间挡板顶10米以上采用Φ12mm@250*250mm，10米以下采用Φ12mm@200*200mm挂网喷混凝土回填支护。
基坑竖向布置3道Φ600mm钢管支撑，第一道水平间距约6m，钢管支撑壁厚为12mm，第二、三道水平间距约3m，钢管支撑壁厚为14mm，标准段围檩采用2根45C工字钢组合，西端头轨排井处采用700*1000mm钢筋砼围檩。
开远门车站西端头为轨排井段，其支护采用Ф1200@1600钻孔灌注桩加4道预应力锚索支撑。
二、基坑支护方案2.1钢支撑平面布置根据设计本工程支撑结构由钢管支撑、钢围檩、混凝土围檩组成。
钢支撑架设采用龙门吊或吊车提升就位。
平面布置图如下。
2．2支护体系施工方法和顺序6 2.3钢支撑架设步序基坑开挖遵循“分段分层、由上而下、先支撑后开挖”的原则，由东向西单端开挖，主体结构分11个开挖段，每一段从上到下分四大层按钢支撑架设部序分层开挖，开挖及施工步序：第一步：开挖至第一道钢支撑下0.5m处，架设第一道钢支撑；第二步：开挖至第二道钢支撑下0.5m处，架设第二道钢支撑；第三步：开挖至第三道钢支撑下0.5m处，架设第三道钢支撑；第四步：开挖至基坑底面设计标高以上预留0.5m厚度，进行人工开挖，开挖至基底设计标高及时施作接地网、垫层等。
2.4 钢支撑架设1、钢支撑两端顶牢在围檩钢板上，以使支撑顶端及围檩受力均匀，防止支撑因围护结构变形或施工撞击而脱落。
钢支撑轴力为设计轴力的80%。
钢支撑设计轴力、预加轴力、报警值见下表2、钢支撑事先在基坑顶拼装，并按设计需要的钢支撑长度拼接。
地铁车站钢支撑留撑施工工法
地铁车站钢支撑留撑施工工法地铁车站钢支撑留撑施工工法是一种常见的地铁站施工方法，其特点是施工过程简单、快速、安全可靠。
该工法适应范围广泛，适用于不同类型的地铁站建设。
本文将对该工法的特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
地铁车站钢支撑留撑施工工法的特点是施工过程简单，不需要大量的人力资源和材料，能够有效节约成本。
同时，该工法施工速度快，可以在较短时间内完成工程建设，节约施工周期。
另外，该工法施工安全可靠，能够确保地铁车站的结构强度和稳定性。
该工法适用范围广泛，可以用于不同类型的地铁车站建设。
无论是地下车站还是地面车站，都可以采用钢支撑留撑施工工法进行建设。
同时，该工法还适用于各类地质条件，如坚硬岩石地层、软土地层、淤泥地层等。
工艺原理方面，钢支撑留撑施工工法基于以下几个原理：1. 利用钢支撑结构来增强地铁车站的承载能力和稳定性。
2.采用留撑技术将车站的各个部分连接起来，形成一个整体结构。
3. 通过适当的施工措施，确保施工过程中的安全和质量。
施工工艺方面，钢支撑留撑施工工法分为多个阶段，包括地下挖掘、钢支撑安装、混凝土浇筑等。
每个阶段都有具体的施工步骤和要求，需要严格按照设计要求和施工计划进行操作。
劳动组织方面，钢支撑留撑施工工法需要合理组织人力资源和协调各个工种之间的合作。
施工人员需要具备相关技术和经验，能够熟练操作所需的工具和设备。
机具设备方面，钢支撑留撑施工工法需要使用一些特定的机具设备，如挖掘机、钢支撑安装设备、混凝土搅拌机等。
这些设备需要具备良好的性能和稳定性，能够满足施工过程中的需求。
质量控制方面，钢支撑留撑施工工法需要制定详细的质量控制计划，对施工过程中的每个环节进行监督和检查。
同时，需要对材料的质量和施工工艺进行严格把关，以确保施工质量符合设计要求。
安全措施方面，钢支撑留撑施工工法需要特别注意施工过程中的安全事项。
施工现场需要设置安全警示标志，加强施工人员的安全培训，提供必要的个人防护装备，并定期进行安全检查和整改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁工程钢支撑施工方案目录1 支撑体系介绍 (2)2 工艺流程 (2)3 钢支撑安装前准备 (2)4 钢支撑安装 (3)5 钢支撑换撑 (6)6 钢支撑拆除 (7)7 质量要求 (7)8 安全要求 (9)1 支撑体系介绍支撑体系采用钢管支撑和砼支撑两种形式。
水上园北站与水上园西站支撑设计形式;两站标准段均采用两道钢支撑+一道换撑，盾构段均采用三道钢支撑+一道换撑。
尺寸为Ф800*16mm 。
钢支撑的单节长度为6m 、3m 、2m 、1m 、0.5m 、0.2m 和具备0.2m 伸缩量的活络头拼装成一道支撑，纵向采用法兰螺栓连接。
在围护结构或结构内壁（换撑时）用高强螺栓固定角钢焊接成的三角支架作为钢支撑的支架。
附属结构中格构柱纵向用双槽钢系梁连接，钢支撑横向架在系梁上，并进行固定。
2工艺流程钢支撑的安装工艺流程如下图。
钢支撑安装工艺流程 3 钢支撑安装前准备支撑与挖土必须密切配合，随挖随撑，不允许竖向全部开挖，无撑暴露时间不得超过8h ，每一工况挖土与支撑安装的时间不得超过12个小时。
内支撑还必须施加预应力。
（1）材料要求钢支撑分为标准节和活接头两种形式，钢构件复验合格，包括构件变形、标识、精度和孔眼等。
对构件变形和缺陷超出允许偏差时应进行处理。
上道工序验收吊装传力盒 吊装钢支撑施加预应力楔块锁定施工监测 钢支撑组拼安装三角支架高强度螺栓的准备：钢支撑设计用高强度螺栓连接时应根据施工要求分规格统计所需高强度螺栓的数量并配套供应至现场。
应检查其出厂合格证、扭矩系数或紧固轴力（预拉力）的检验报告是否齐全。
焊接材料的准备：钢构件焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家标准和设计要求。
检查焊接材料的质量合格证明文件、检验报告及中文标志等。
（2）作业条件根据正式施工图纸及有关技术文件编制施工组织设计已审批。
对使用的各种测量仪器及钢尺进行计量检查复验。
根据土建提供的纵横轴线和水准点进行验线有关处理完毕。
按施工平面布置图划分：材料堆放区、构件制作区、拼装区，构件按吊装顺序进场。
场地要平整夯实、并设排水沟。
在制作区、拼装区、安装区设置足够的电源。
搭好高空作业操作平台，并检查牢固情况。
放好钢支撑顶纵横安装位置线及调整好标高。
对参与钢结构安装人员，安装工、测工、电焊工、起重机司机、指挥工要持证上岗。
检查预埋螺栓外露部分的情况，若有弯曲变形、螺牙损坏的螺栓，必须对其修正。
将钢支撑、预埋件就位轴线弹测在预埋件表面。
对支撑构件标高进行找平。
（3）吊装设备的选择钢支撑的吊装及主体结构施工拟安排龙门吊车进行吊装施工。
4 钢支撑安装（1）预埋钢板根据设计，在需要支撑的地下地连墙上、侧墙上、SMW工法桩的墙身和混凝土压顶梁上设置钢板，采用锚固钢筋预埋钢板的设置方式。
（2）基坑开挖本阶段基坑开挖主要是指钢支撑安装前，挖土至钢支撑安装设计位置以下100mm，为钢支撑提供架设、吊装到位的工作面。
支撑与挖土互为前提，挖土为支撑提供安装空间，支撑为挖土的进一步进行提供条件。
挖土时必须考虑挖后支撑先形成受力的前提，严格控制挖土的深度，严禁超挖。
（3）支撑测量定位每次土方开挖结束前1小时，支撑安装放样员及时到现场，根据已计算出需安装的每根支撑中心标高换算的垂深，采用全站仪，沿墙面或桩面分别量测出支撑安装中心轴线及标高，并标记出钢支撑位置。
以便砼凿除、膨胀螺丝预埋钢板以及钢牛腿安装和后续的支撑安装。
（4）托盘焊接、钢牛腿施工在钢支撑就位前凿除围护体系预埋钢板下50cm高混凝土，露出地连墙主筋；用三块厚10mm，两直角边为30mm的等腰直角三角形钢板，在预埋钢板位置与地连墙主筋满焊，形成三角支架平台。
钢牛腿安装示意图（5）钢支撑的拼装：对活络端及钢支撑进行检查。
照相应编号组对，连接螺栓采用高强螺栓。
检查连接螺栓是否拧紧和缺少。
（6）吊装钢支撑一般钢支撑弹性和刚性都很好，吊装时为了便于校正一般采用一点吊装法，常用的钢支撑吊装法有旋转法、递送法和滑行法。
当挖土挖到支撑设计标高后，钢支撑位置挖至支撑底以下100mm左右（挖出牛腿焊接工作面），分别在基坑上对应地凿出混凝土预埋件，确定支撑的中心标高位置，并测定出该道支撑两端与预埋钢板的接触点，以保证支撑与墙面垂直，位置适当，量出两个相应接触点间的支撑长度来校核地面上已拼装好的支撑。
钢支撑在现场进行拼接，应用汽车吊进行整榀吊设到位。
车站主体结构由于支撑跨度大，中间还要应用钢系梁与立柱相连接，需采用龙门架进行分段吊装架设，整体法兰连接固定后再对起进行预应力施加。
钢支撑吊装到位，先不松开吊钩，将活络头子拉出顶住预埋钢板上，再将2台100t液压千斤顶放入活络头子顶压位置，为方便施工并保证千斤顶顶伸力一致，千斤顶采用专用托架固定成一整体，将其对称放在活络头子上，接通油管后即可开泵施加预应力，预应力施加到位后，在活络头子中用钢楔垫块锲紧，并烧焊牢固，然后回油松开千斤顶，解开起吊钢丝绳，完成该根支撑的安装。
（）钢支撑校正钢支撑调整：有的钢支撑直接与基础预埋件焊接连接。
根据钢支撑实际长度，埋件平整度，托架顶部距钢支撑底部距离，重点要保证钢托架顶部标高值，以此来控制钢支撑找平标高。
平面位置校正：在起重机不脱钩的情况下将钢支撑底定位线与基础定位轴线对准缓慢落至标高位置。
钢支撑校正：优先采用无缆风绳校正（同时钢支撑脚底板与基础间间隙垫上垫铁），对于不便采用无缆风绳校正的钢支撑可采用缆风或撑杆校正。
8、预应力施加千斤顶和油泵的选用采用特制体积小、重量轻、高压千斤顶对支撑钢管施加预应力，行程200mm，每组最大顶力200t，两个千斤一组，现场准备两组。
为使支撑工作简单，便于高空作业，施工前将油泵与千斤组压力进行标定，制作固定千斤顶的吊架，固定千斤顶吊架架立在调节头上，采用龙门吊车和汽车吊配合进行支撑钢管的吊装施工。
预应力施加流程在支撑钢管活络头上设2台千斤顶，千斤顶两端均顶在长度调节端头上，然后对钢支撑施加预应力，预应力的操作顺序为：校核计量器具→安装千斤顶与油泵→校正顶作用点是否与支撑同心→分两次施加应力（每次各为预加应力的50%）→稳压→超加5%应力→丈量尺寸→穿支撑斜铁钢楔→回顶。
预应力的施加①各道支撑的最大设计轴力及预加轴力按施工设计图要求实施；②当昼夜温差过大导致支撑预应力损失时，应立即在当天低温时段复加预应力至设计值。
③以往施工中的第一道支撑在第二道支撑好以后由于受力体系发生变化，第一道钢支撑受力变小，支撑松动脱落现象时有发生，因此准备在地连墙压顶梁预埋钢环，钢环吊钢筋兜住第一道钢支撑，防止坠落伤人，且第一道支撑施加的应力宜较小，第二道支撑撑好后及时监测第一道钢支撑受力情况，并观测地连墙的变形情况，如轴力变小应对第一道支撑二次施加应力。
④因周边情况不尽相同，预应力的施加值也不能绝对固定，应根据现场测量的地连墙变形与支撑轴力计的数值的变化，不断总结摸索与调整，随时观测钢支撑内力。
⑤支撑预应力分两次加载，每次按预应力的50%加载。
在第一次加预应力后12h内观测预应力损失及墙体水平位移并复加预应力至预加应力设计值。
当昼夜温差过大导致支撑预应力损失时，应立即在当天低温时段复加预应力至设计值。
⑥墙体水平位移速率超过警戒值时，可适量增加支撑轴力以控制变形，但复加后的支撑轴力和挡墙弯矩必须满足设计安全度要求。
⑦考虑到地连墙的同轴作用，因此同一地连墙的两道钢支撑宜同时施加应力，既每挖出一片地连墙位置的土方立即施加予应力再进行后续的土方开挖，防止地连墙发生扭转。
⑧预加应力施工中在钢支撑上附加荷载不得大于0.5KN/m。
⑨根据设计要求，钢支撑轴力施加应施加在设计轴力的40%—60%之间。
根据现场实际情况，经与设计结合，实际轴力按设计轴力的60%。
现场施工时，应根据地连墙的变形观测，作适当调整。
5 钢支撑换撑采用顺作施工的结构侧墙施工过程中，需对要进行换撑，，当侧墙混凝土强度达到设计强度时，方可进行换撑施工。
（1）换撑施工顺序支撑编号→对号运到现场→钢支撑就位校正→施加预应力→紧固钢楔→拆除液压千斤顶→钢支撑与底座连接。
（2）换撑施工工艺钢支撑换撑是保证主体结构顺作施工安全、控制基坑收敛和位移的有效措施。
钢支撑倒换是当底板及部分边墙结构做好后，在边墙上加一道钢支撑，基本过程同钢支撑加设过程。
当倒换钢支撑后再拆除上面的一道钢支撑，接着施工结构边墙和顶板（中板）。
倒换钢支撑的施工要点同钢管支撑体系安装的施工要点。
6 钢支撑拆除（1）拆除顺序安放卷扬机、钢丝绳扣扎钢支撑→安放千斤顶，施加顶力→拆除钢楔→解除顶力，拆卸千斤顶→支撑管下放，拆除连接螺栓→拆开支撑管体，分节吊出。
（2）拆除方法当结构施做到钢支撑以下时，且此时结构混凝土达到设计强度时，便可拆卸钢支撑。
在钢支撑拆卸前先在各钢管与钢管的接点处架设一托架，起固定钢管作用，然后将在管端千斤顶座上设置千斤顶，操作千斤顶逐步给管撑卸荷，在完全卸荷后，拆除管端头与围护结构之间的钢斜楔；然后给千斤顶减压并在完全放松后移走千斤顶，预加力端的钢楔卸去后；此时可松去各钢管连接处的螺栓，螺栓卸下之后，用小型滑轮吊架吊动钢管将钢管吊到地上，再运到到吊点处，由起吊装置将钢管吊出基坑。
钢管与围护结构（预埋件）的固定端，可由氧焊法，将焊接处割断而卸掉。
钢支撑卸荷及拆除要结合结构施工过程，部分钢支撑等结构浇筑完成并养护一定时间后再拆除，以免发生质量事故及安全事故。
在拆除时，按设计要求的顺序进行拆除，在卸掉钢管支撑之前，操作工人与吊车的吊点分别位于钢管的两侧，以免钢管起吊后摆动，伤及工人。
7 质量要求由施工组织设计人员对施工队长进行技术交底，明确每道工序质量要求、符合质量标准，以及可能发生的质量事故预防措施，然后由现场施工员和班长向全体施工人员进行第二次交底。
（2）支撑安装按设计图纸和技术交底要求，抄水平标高，以支撑的轴线拉麻线检验支撑位置，现场丈量复核实际长度尺寸，并按支撑的实际尺寸编号登记，支撑吊装到位后，进行水平度的调整，检查各连接焊接点和螺栓达到紧固可靠，经监理检查符合要求后，由专业施工人员施加预应力，形成完整的钢支撑系统。
（3）钢支撑安装必须直顺无弯曲，接头必须紧密牢固，与围护结构接触处除有足够强度与刚度外，还需与围护结构密贴，若有间隙须用细石混凝土填实。
（4）工程配套2只100T千斤顶及1套控制箱，每根钢管对撑预应力采用二只千斤顶同时施加，以防止产生偏心荷载。
预应力施加后重新检查各钢节点的连接情况，必要时各节点重新加固补焊，以确保工程施工安全。
（5）加强电焊质量的检查，注明焊缝厚度的严格按设计要求执行，未注明焊缝厚度的按规范施工作业。
焊缝满焊，焊缝表面要求焊波均匀，不准有气孔、夹渣、裂纹、肉瘤等现象，严格执行焊接质量记录验收制度，每道工序完成后，必须清渣自检，经过巡检后，由施工负责人通知有关人员检查验收。
