隧道工程施工方案
隧道工程施工有哪些方案
隧道工程施工有哪些方案隧道工程的施工方案通常包括以下几个方面：一、勘察设计方案在进行隧道工程施工前，首先需要对工程进行勘察和设计。
勘察设计方案包括地质勘察、水文勘察、地质灾害防治、设计方案等内容。
在勘察设计方案中，需要充分了解隧道施工所涉及的地质及水文条件，确定隧道的设计参数，编制详细的设计图纸和施工工艺流程，并对施工过程中可能出现的地质灾害进行评估和处理。
二、施工组织方案施工组织方案是在勘察设计方案的基础上，制定针对具体隧道工程施工过程的整体方案。
包括施工组织图、施工队伍的组织和分工、施工方法和工艺的选择、施工设备的配置和使用等内容。
在施工组织方案中，需要综合考虑隧道工程的地质条件、工程进度、安全环保等方面的因素，确保施工过程中能够有序和可控。
三、施工技术方案施工技术方案是根据具体的隧道工程施工过程，制定详细的施工工艺和施工方法。
包括隧道开挖、支护、衬砌、排水、通风、照明等方面的技术方案。
在施工技术方案中，需要根据隧道的地质条件和设计要求，选择适当的施工方法和工艺流程，确保施工过程中的质量和安全。
四、施工安全方案施工安全方案是针对隧道工程施工过程中可能出现的安全隐患和风险，制定的一系列安全措施和预防措施。
包括施工现场的安全管理、作业人员的安全培训、施工设备的安全操作、事故应急预案等内容。
在施工安全方案中，需要充分考虑隧道工程施工过程中的安全风险，并采取相应的措施和预案，确保工程施工过程中的安全可控。
五、环保工程方案隧道工程施工过程中，可能会对周边环境造成一定的影响，因此需要制定相应的环保工程方案。
包括施工期间的环保措施、土石方的处理和回填、养护期的环境保护等内容。
在环保工程方案中，需要充分考虑隧道工程对周边环境的影响，并制定相应的措施和预案，确保施工过程中的环保可控。
隧道工程的施工方案制定是一个系统工程，需要充分了解工程的地质条件、设计要求、施工技术和管理要求，综合考虑工程的各项因素，制定合理的施工方案。
隧道工程(部分施工方案)
隧道工程(部分施工方案)隧道工程（部分施工方案）1. 背景介绍隧道工程是一项重要的基础设施建设项目，用于解决不同地理条件下的交通需求。
本文档旨在提供隧道工程的部分施工方案。
2. 施工地点选择隧道工程的施工地点选择是关键的决策之一。
我们建议在选择施工地点时要综合考虑以下因素：- 地质条件：选择地质稳定、岩石完整性好的区域，以减少施工风险。
- 道路布局：选择在交通流量较小的区域进行施工，以减少对交通的影响。
- 周边环境：尽量避免选择对周边环境产生较大影响的地区，如生态保护区或敏感地带。
3. 施工方法选择隧道工程的施工方法选择应根据工程的具体要求和现场条件来确定。
以下是一些常见的施工方法：- 顶管法：适用于地下水位较高的情况，能有效处理水压问题。
- 掘进法：适用于地质条件较好的情况，可以快速地进行隧道开挖。
- 预制法：适用于隧道较短、截面形状规则的情况，可以节省施工时间和成本。
4. 施工安全措施在隧道工程的施工过程中，安全始终是重中之重。
以下是一些常见的施工安全措施：- 建立安全管理制度，明确责任分工，确保施工人员的安全意识和安全操作。
- 检测和处理地质灾害风险，如坍塌、滑坡等。
- 建立紧急救援预案，应对可能发生的事故或突发情况。
5. 资金和时间安排对于隧道工程的施工，合理的资金和时间安排是必要的。
在进行资金和时间安排时，可以考虑以下因素：- 施工设备的选择和租赁成本。
- 施工工期的合理规划，考虑施工条件和施工方法的要求。
- 建立和监控施工进度，及时调整和解决施工过程中的问题。
以上是隧道工程部分施工方案的概述。
详细的施工方案需要根据实际情况进行制定和调整。
隧道工程是一项复杂的工程项目，需要综合考虑各种因素，确保施工的顺利进行和安全结束。
参考文献：- XXXXXXXXX- XXXXXXXXX。
隧道工程施工方案
隧道工程施工方案1.工程概况本隧道工程位于XX区，全长XX米，建设目的是为了解决该区域交通拥堵的问题。
隧道中设计了XX个出入口，连接周边主要道路，便于车辆的通行。
2.施工步骤（1）勘察设计：在开始隧道工程施工前，需要对工程地形地貌进行勘察，确定隧道具体的位置和设计方案。
（2）准备施工：包括隧道开挖前的准备工作，如清理施工现场、搭建设施等。
（3）开挖隧道：采用盾构法或者顶管法等方法进行隧道开挖。
（4）处理岩石土方：对于岩石土方等材料的处理和清理。
（5）支护衬砌：对隧道进行支护和衬砌工作，确保隧道的结构安全。
（6）道路铺设：对隧道道路进行铺设，确保通行的平稳性。
（7）设备安装：对隧道中所需的设备进行安装，如照明设施、排水设施等。
（8）竣工验收：对整个隧道工程进行验收，确保施工合格。
3.施工方法（1）盾构法：适用于地质条件复杂、岩石较硬等隧道开挖。
（2）爆破法：适用于岩石类隧道开挖，速度快效率高。
（3）顶进法：适用于较小规模的隧道开挖，需要较大空间进行顶部支护。
（4）热力光纤法：适用于冰冻土壤隧道开挖，可有效防止土体融化。
4.材料选用隧道工程的主要材料包括水泥、砂浆、混凝土、钢材等。
在选择材料时需要考虑到材料的质量、耐久性等因素。
5.安全措施在隧道工程施工中，安全措施尤为重要。
需要加强工地安全管理，保证工人的人身安全。
同时，需要做好消防设施的设置，确保隧道的安全。
综上所述，隧道工程施工方案是整个工程的重要组成部分，需要认真制定并严格执行，确保工程质量和安全。
希望本方案能为隧道工程的施工提供一定的参考和借鉴，使工程顺利进行。
隧道进洞施工方案
隧道进洞施工方案隧道是为了连接两个地点而穿过山体或水体而建造的一种工程结构。
施工隧道需要经过一系列的工序和方案来确保施工的顺利进行。
本文将介绍一个典型的隧道进洞施工方案，包括前期准备、进洞施工和后期处理等几个主要步骤。
一、前期准备1. 挖掘洞口：根据设计要求，在山体或水体的两端挖掘出洞口。
在挖掘洞口的过程中，需要注意地质情况和土壤稳定性，做好加固和支护工作，确保洞口的稳定性。
2. 准备施工设备：根据隧道的尺寸和施工要求，选择适当的施工设备。
常用的设备包括钻探机、挖掘机、起重机等。
对设备进行检修和维护，确保其正常运行。
3. 施工人员培训：对参与施工的人员进行必要的培训，包括施工操作规范、安全技能等。
提高施工人员的专业素质和安全意识，减少施工事故的发生。
二、进洞施工1. 前场开拓：在洞口附近进行前场开拓工作，包括临时设备布置、临时道路建设等。
保证施工现场的顺利进行。
2. 隧道掘进：根据设计要求和地质情况选择掘进方法。
常用的掘进方法包括钻爆法、盾构法等。
根据实际情况，采取合适的方法进行隧道掘进。
3. 支护工程：在隧道掘进的同时，进行支护工程的施工。
根据地质情况和施工要求，选择合适的支护措施，包括锚杆、喷锚网、钢筋混凝土衬砌等。
4. 排水处理：隧道施工过程中会遇到地下水的问题，需要进行排水处理。
通过设置排水系统，将隧道内的积水及时排出，保证施工的顺利进行。
5. 施工记录和质量控制：在施工过程中，记录施工的各项数据和指标。
定期进行质量检验，确保施工的质量符合设计要求。
三、后期处理1. 隧道开挖完工：当隧道的开挖工程完成后，进行必要的测量和检验。
确保隧道的尺寸、形状和位置符合设计要求。
2. 隧道衬砌施工：根据隧道设计要求，进行隧道衬砌工程的施工。
采用适当的施工方法和材料，确保隧道的牢固和安全。
3. 设备拆除和现场清理：施工设备和临时构筑物的拆除和清理工作。
确保施工现场的整洁和安全。
4. 隧道通车前检验：在隧道通车前进行必要的检验和测试。
隧道工程施工组织方案
隧道工程施工组织方案一、工程概况隧道工程位于XX省XX市，全长XXX米，主要为XXXXX类型隧道，工程地质构造较为复杂，施工难度较大。
二、施工原则1. 安全第一：严格遵守安全生产法律法规，确保施工人员和设备安全；2. 质量第一：严格按照设计要求和施工标准进行施工，确保工程质量；3. 环保优先：采取环保措施，最大限度减少对周边环境的影响；4. 合理高效：合理组织施工流程，提高施工效率，确保工程进度。
三、施工方案1. 施工队伍组建：根据工程规模和要求，组建专业施工队伍，包括隧道工程师、监理工程师、施工工人等，确保施工人员具备相应的技能和经验。
2. 施工设备准备：准备符合要求的施工设备，包括钻探机、掘进机、装载机等，在施工前进行设备检查和维护，确保施工设备正常运转。
3. 施工方法选择：针对工程地质条件，采用合适的施工方法，包括顶进法、盾构法等，根据实际情况进行选择，并结合工程实际情况进行调整。
4. 施工工艺优化：对施工工艺进行优化，包括分段施工、支护工艺设计等，提高施工效率，保证隧道施工顺利进行。
5. 安全措施实施：加强施工现场安全管理，设置安全警示标识，定期进行安全检查，确保施工人员安全。
四、施工进度计划1. 制定详细的施工进度计划，确定各个施工阶段的工期和任务，合理安排施工计划，确保工程按时完成。
五、质量控制1. 严格按照设计规范和标准进行施工，对关键工程节点进行质量检测，确保工程质量。
六、环保措施1. 减少施工过程对周边环境的影响，合理处理废弃物，减少噪音污染等。
七、总结通过合理的隧道工程施工组织方案，可以有效提高施工效率，保证工程质量和安全，为工程顺利完成奠定基础。
希望全体施工人员积极配合，严格执行方案，共同完成这项重要的工程任务。

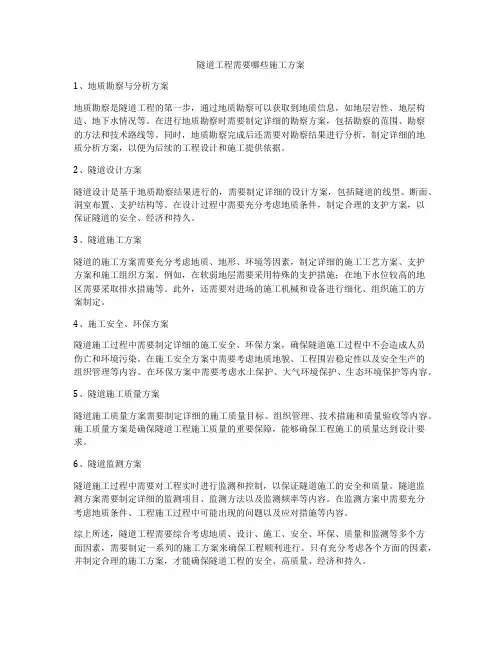

隧道工程需要哪些施工方案
隧道工程需要哪些施工方案1、地质勘察与分析方案地质勘察是隧道工程的第一步，通过地质勘察可以获取到地质信息，如地层岩性、地层构造、地下水情况等。
在进行地质勘察时需要制定详细的勘察方案，包括勘察的范围、勘察的方法和技术路线等。
同时，地质勘察完成后还需要对勘察结果进行分析，制定详细的地质分析方案，以便为后续的工程设计和施工提供依据。
2、隧道设计方案隧道设计是基于地质勘察结果进行的，需要制定详细的设计方案，包括隧道的线型、断面、洞室布置、支护结构等。
在设计过程中需要充分考虑地质条件，制定合理的支护方案，以保证隧道的安全、经济和持久。
3、隧道施工方案隧道的施工方案需要充分考虑地质、地形、环境等因素，制定详细的施工工艺方案、支护方案和施工组织方案。
例如，在软弱地层需要采用特殊的支护措施；在地下水位较高的地区需要采取排水措施等。
此外，还需要对进场的施工机械和设备进行细化、组织施工的方案制定。
4、施工安全、环保方案隧道施工过程中需要制定详细的施工安全、环保方案，确保隧道施工过程中不会造成人员伤亡和环境污染。
在施工安全方案中需要考虑地质地貌、工程围岩稳定性以及安全生产的组织管理等内容。
在环保方案中需要考虑水土保护、大气环境保护、生态环境保护等内容。
5、隧道施工质量方案隧道施工质量方案需要制定详细的施工质量目标、组织管理、技术措施和质量验收等内容。
施工质量方案是确保隧道工程施工质量的重要保障，能够确保工程施工的质量达到设计要求。
6、隧道监测方案隧道施工过程中需要对工程实时进行监测和控制，以保证隧道施工的安全和质量。
隧道监测方案需要制定详细的监测项目、监测方法以及监测频率等内容。
在监测方案中需要充分考虑地质条件、工程施工过程中可能出现的问题以及应对措施等内容。
综上所述，隧道工程需要综合考虑地质、设计、施工、安全、环保、质量和监测等多个方面因素，需要制定一系列的施工方案来确保工程顺利进行。
只有充分考虑各个方面的因素，并制定合理的施工方案，才能确保隧道工程的安全、高质量、经济和持久。
隧道工程施工方案模板
隧道工程施工方案模板一、项目概况1.1 项目名称：某某隧道工程1.2 项目地点：某某地区1.3 项目规模：某某米长、某某米宽1.4 项目背景：隧道工程是为了某某目的而修建的工程，其中包括某某功能要求。
1.5 项目目标：完成某某隧道工程，保质保量交付使用。
二、施工组织与安全保障2.1 施工组织结构：隧道施工由总包单位负责组织实施，设置项目部、施工部、质量安全监控部、技术质量部等相关部门，各部门人员应具备相应资质和经验，确保工程施工顺利进行。
2.2 安全保障措施：隧道工程施工过程中，应严格按照国家相关法规及标准执行，确保施工期间的安全保障措施得到充分落实，保障施工人员的生命财产安全。
2.3 环境保护措施：在施工过程中，应采取有效措施减少对环境的影响，保护当地生态环境，确保施工过程中不对环境造成不可逆转的影响。
三、施工工艺与流程3.1 隧道施工工艺：① 隧道掘进方法包括盾构法、钻爆法等，应根据实际情况选用合适的施工工艺；② 隧道支护方法包括锚杆喷射混凝土、拱壳架、钢拱架等，应根据地质条件及设计要求确定施工方案。
3.2 施工流程：① 隧道掘进阶段：a. 地质勘探及设计定向；b. 施工场地准备；c. 设备安装及检测；d. 掘进作业；e. 检测及质量验收。
② 隧道支护阶段：a. 支护工艺准备；b. 喷射混凝土、安装锚杆、架设拱壳等支护工作；c. 质量验收。
四、施工生产计划4.1 施工进度计划：制定整体施工计划，确定各阶段的施工进度、节点及关键工序，并建立监督检查机制，确保施工按计划及时完成。
4.2 施工资源调配：合理配置施工人员和施工设备，确保施工过程中各项资源得到充分利用，提高施工效率，降低施工成本。
4.3 施工安全生产计划：制定施工安全生产计划，包括施工现场安全管理、施工作业准则、安全防护设施等，确保施工过程中各项安全措施得到落实，保障施工人员的安全。
五、质量控制与验收5.1 质量控制体系：建立完善的质量管理体系，确保施工过程中各项工作按照相关标准和规范执行，保证工程质量符合设计要求。
隧道工程的施工总体方案
隧道工程的施工总体方案一、工程概况隧道工程是一项复杂的工程，需要经过周密的规划和合理的施工方案才能确保工程质量和安全。
本文将对隧道工程施工总体方案进行详细的介绍，包括工程概况、施工组织、施工工艺、施工设备、施工安全等内容。
二、施工组织1.组织结构为了保障施工质量和进度，需要建立科学的施工组织结构。
一般情况下，隧道工程施工包括工程部、质量检验部、安全生产部、后勤保障部等。
在工程部下设不同的施工队，分别负责不同的施工任务。
2.工作分工在施工过程中，需要明确各个部门的工作职责和工作分工。
工程部负责制定施工计划和方案，质量检验部负责对材料和工程质量进行检验，安全生产部负责制定施工安全措施和监督安全生产，后勤保障部负责施工设备和人员的保障工作。
3.协调管理在整个施工过程中，需要建立科学的协调管理机制，确保各个部门之间的协调配合。
同时，需要建立一套完善的信息沟通体系，及时传达施工信息和决策，保障施工过程中的信息畅通。
三、施工工艺1.地质勘察在施工前需要进行地质勘察，了解地下地质情况，确定地层情况、岩性、岩层结构等信息，为后续的隧道施工提供可靠的依据。
2.隧道掘进隧道掘进是隧道工程的主要施工工艺，一般采用钻爆法或者隧道掘进机进行掘进。
在掘进过程中需要根据地质条件进行合理的选择，并采取措施保障施工的安全和质量。
3.支护工程在隧道掘进过程中，需要进行支护工程，包括锚杆喷浆、拱形支撑等。
支护工程的设计和施工需要科学合理，确保隧道结构的稳定和安全。
4.隧道衬砌隧道衬砌是隧道工程的重要环节，一般采用混凝土浇筑或者预制管片进行衬砌。
在衬砌过程中需要控制材料质量，保证衬砌质量和施工进度。
5.通风与排水隧道施工完成后需要进行通风与排水工程，确保隧道内部空气畅通和雨水排放。
通风与排水工程需要根据实际情况进行合理设计，以保障隧道使用的安全和舒适。
四、施工设备1.主要设备隧道工程施工需要大量的设备，包括掘进机、铲车、起重机等。
这些设备的选择和配置需要根据实际情况进行合理安排，以保证施工的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道工程山岭隧道的常规施工方法开挖、出渣运输、初期支护、量测与监控、二次支护盾构法施工、浅埋隧道施工、全断面掘进机施工隧道工程施工方案实例总体方案（一）施工原则采用大型施工机械配套施工，开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。
软弱围岩坚持“短进尺、弱（不）爆破、快封闭、强支护、紧衬砌”的原则，开挖后仰拱及时跟上封闭成环。
施工中进行超前地质预报，采用先进的量测探测技术对围岩提前做出判断，拟定相应的施工方案。
（二）施工布置土家湾隧道左右洞均采用对头单向施工，左、右洞口各布置一个隧道专业机械化施工队。
隧道施工安排在冬季前完成洞门的开挖，并完成进洞施工。
洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。
隧道路面待贯通后中间向两侧洞口反向施工。
根据地形地貌及工期要求，本隧道不设施工支洞。
（三）总体方案根据土家湾隧道围岩情况及断面设计，结合本承包人现有技术装备力量和多年的隧道施工经验，确定对于I、Ⅱ类围岩采用上弧导预留核心法施工，格栅钢架辅助支护。
隧道出渣采用无轨运输。
初期支护设施做到及时可靠，衬砌砼采用机械化作业，二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。
施工过程中加强监测，及时处理分析数据（高速支护参数等）。
开挖前做好超前地质预报、探测工作，根据围岩情况采取相应的施工方案。
洞口工程（1）洞口施工工序施工工序见洞口施工工序框图（2）洞口开挖隧道施工便道修至洞口附近后，近洞口侧60M范围内及两洞口中间地带，用装载机辅以挖掘机整平压实，修建供风、供水、供电设施，并用作材料存放场地和机械停放场地。
洞口及明洞在开挖过程自上而下分层开挖。
施工机械以挖掘机为主，遇地层坚硬石质人工打眼松动爆破，运输采用15t太脱拉自卸车。
（3）边坡防护洞口开挖后的边仰坡面按设计整修平整，及时按设计进行防护，以防风化、雨水渗透而坍塌或滑坡。
（4）洞门修筑本隧道洞门修筑在进洞施工前完成，并完成明洞回填工作，作好洞口范围的排水工作，以确保洞口稳固、安全。
④施工注意事项a.导坑开挖需进行爆破时，必须经工程师同意，反复检查支护安全可靠后，方可进行弱爆破。
b.左、右边墙导坑必须交错施工，不得两边同时开挖。
边墙围岩较差时分两层开挖。
上弧导预留核心法施工程序框图a.导坑开挖需进行爆破时，必须经工程师同意，反复检查支护安全可靠后，方可进行弱爆破。
b.左、右边墙导坑必须交错施工，不得两边同时开挖。
边墙围岩较差时分两层开挖。
c.上部弧导坑比下断面开挖超前5-7m，两工序可平行作业。
d.核心土必须在初期支护封闭成环后再开挖，开挖时采用控制爆破措施以免损坏初期支护。
e.施工中认真进行围岩量测工作，根据对围岩变化的观测及量测数据，考虑高速支护参数。
（2）深埋Ⅱ类围岩段和车行横洞采用正台阶开挖法施工。
①施工工序见正台阶开挖法施工示意图及正台阶开挖施工程序框图。
②施工方法上台阶开挖采用凿岩机钻眼，塑料导爆管非电起爆系统、毫秒微差有序起爆，预留光爆层爆破。
下半断面采用液压钻孔台车钻眼，光面爆破，上台阶由ITC-312H隧道挖装机装渣，下台阶由CAT973侧卸式装载机装渣，自卸车运渣。
施工中合理调整工序，实行“钻爆、装渣、运输”机械化一条龙作业。
隧道开挖后及时施作初期支护，下半断面开挖后仰拱紧跟。
③循环图表根据隧道围岩、断面和配备机械情况，综合分析施工中每道工序的先后顺序及所需时间，绘制出形象直观的循环图表来显示此方法工序循环情况。
见正台阶法开挖作业循环图。
隧道正台阶施工作业程序图2．光面爆破设计（1）爆破方法光面爆破采用直眼掏槽，小直径药卷间隔装药，见掏槽方式布置图及光面爆破装药结构图。
起爆方式采用毫秒微差塑料导爆管有序起爆，采用合理的炮眼布置及光面爆破参数。
（2）施工流程光面爆破施工流程见光面爆破施工工艺流程框图。
3（1）施工机具、机械设备配置上半断面出渣采用ITC-312H隧道挖装机装碴，3台5T东风自卸汽车运渣。
全断面开挖及下半断面开挖CAT973侧卸式装载机、CAT320反铲挖掘机或隧道挖装机装渣，3-4台20T自卸汽车或4-5台15T太脱拉自卸汽车运渣。
（2）出渣调度安排洞内开挖1Km以内时，出渣运输过程中在洞内安排2台车，1台装渣，1台等待；洞外1台驶往弃渣场，1台在洞口等待。
洞内开挖1Km-1.5Km以内时，出碴运输过程中在洞内安排3台车，1台装渣，1台等待，1台行驶；洞外1台驶往弃渣场，1台在洞口等待循环有序在进行，形成快速装运出渣线。
洞内所有弃渣均运往路基作填料。
（3）装渣运输循环时间钻孔台车钻爆，每循环进尺4m，开挖量按平均80m3/m计算，考虑松散系数1.3，出渣量416m3，沃尔沃自卸车容量按15 m3计，约需要30车运完，按1台装载机装4台自卸车计，约需8趟出完渣。
装渣与运输比较，运输速度为时间控制点，按每循环车辆运行需15-20分钟计算，出渣共需120-150分钟，考虑工序衔接，机械维修保养和装渣数量差异等情况，装渣运输循环时间平均按180分钟计算。
4．初期支护（1）支护类型本隧道初期支护共包括R32注浆锚杆、格栅钢架等型式，依据围岩类别及地表覆盖层厚度的不同而分别设置。
施工支护紧随开挖面及时施工，以减少围岩暴露时间，控制围岩变形，防止围岩在短期内松驰。
（2）施工工序见初期支护施工流程图。
（3）R32注浆锚杆施工①注浆锚杆将注浆管和锚杆的功能合二为一，实现了注浆与锚固的一体化，在止浆塞的作用下，利用锚杆的中心孔注浆使浆液极其饱满，在一定的注浆压力作用下浆液可充分地充填围岩孔隙和裂缝，进一步改良围岩，锚杆外表的可联结螺纹，增加了锚杆的抗拨力，有利于各种配件的使用，使垫扳、螺母的安装较为简捷。
R32锚杆由锚头、全螺纹中空杆件、止浆塞垫板、螺母组成。
A、锚头：由特种工程塑料制成，尖头开口便于注浆，锚头体中后部有倒刺便于悬挂锚杆，尾部有螺纹与锚杆联接。
C、锚杆体：由优质天然钢管作基材，中空杆体可作注浆管，表面加工成连续螺纹，便于安装锚头、垫扳、螺母，同时表面连续的螺纹提高了杆件与砂浆的握裹力。
B、止浆塞：注浆时封堵锚孔，实现有压注浆，改良围岩。
D、垫扳：可将杆承受的荷载均匀地传递到围岩上。
E、螺母：将杆体与垫板锁定在一起，将杆体承受的荷载经过垫板传递到围岩。
②技术参数③操作步骤A、用凿岩机钻眼，用高压风清孔。
B、将安装好锚头的R32锚杆体插入锚孔，锚头上的倒刺将锚杆挂住。
C、在锚杆尾端安装止浆塞，垫板和螺母。
D、通过快速注浆接头将锚杆，尾端和万通高效压力注浆泵联接。
E、开始注浆，如需有压注浆改善围岩结构，只需压力达到设计压力即可。
（4）格栅拱架施工格栅拱架在洞外按设计加工成型，洞内安装，与锚杆焊成整体。
格栅拱架间设纵向连接筋和定位系筋，拱架间以砼填平。
拱架拱脚必须放在牢固的基础上，架立时垂直隧道中线，当格栅拱架和围岩之间间隙过大时设置垫块。
（5）模筑砼施工模筑砼在在锚杆、钢拱架安装后立即进行，尽快支护围岩。
钢拱架间用砼填平，并按设计有足够的保护层。
5．围岩监控量测（1）量测的目的现场监控量测是施工的重要组成部分。
为了掌握围岩在开挖过程中的动态和支护结构的稳定状态。
必须进行现场监控量测，通过对量测数据的分析和判断，对围岩支护体系的稳定状态进行预测并据此确定相应的施工措施，以确保围岩结构的稳定。
（2）量测项目根据隧道的地质条件，围岩特点，设计考虑进行如下项目的量测：拱顶下沉量测、围岩周边收敛量测、锚杆抗拨试验、围岩内部位移量测、地表沉降观测和掌子面地质支护状态观测，施工中根据具体情况增加其它量测项目，以满足施工需要。
（3）施工监控流程见围岩施工监控流程框图。
（4）监控量测方法隧道开挖支护时，及时埋入观测计或锚固件。
拱顶下沉用精密水准仪悬挂钢卷尺进行量测，水平收敛用ZW-3型围岩收敛仪量测，锚杆抗拨试验用锚杆抗拨计，洞口浅埋段地表沉降观测采用精密水准仪，洞内外观察由有经验的工程师用地质罗盘、钢尺、地质锤等工具量测。
量测方法及仪器见附图，量测断面测点布置见附图。
（5）测点布置及量测频率洞内拱顶下沉与水平收敛量测点布置在同一断面内，断面间距：II类衬砌地段平均为5m。
量测频率依据开挖后的时间、测点距开挖面的距离以及设计要求进行。
（6）数据整理在取得量测数据后，将同一断面的各种量测数据互相印证，以确认量测结果的可靠性：对位移等物理量随时间变化的时态曲线进行回归处理，监视时态曲线的变化规律，利用电子计算机进行数据处理，分析围岩变形的空间分布规律，了解围岩的稳定性特征。
（7）信息反馈用经验对量测情况进行信息反馈。
通过对目测和位移量测结果的分析，对围岩稳定状态，施工方法和支护措施的安全情况进行评判，将评判结果反馈到设计和施工中，确定二次衬砌和仰拱施工时间，及时调整施工方法和支护设计参数。
地质超前探测预报开挖开挖面岩性的观察围岩施工监控流程框图6．防水层铺设（1）洞外拼接每次铺设防水层前，在洞外宽敞的平整场地上，将窄幅成品卷材拼接成大块，固化后备用。
防水板长边的搭接宽度为10cm ,边涂刷胶粘剂边粘结，并用三合板和压碾在搭接处均匀擦压，以增加粘结密实度。
（2）洞内悬挂防水层在盲沟施工完成后进行铺设，铺设在专用水板吊挂台车上完成。
防水层悬挂在11号铁丝上，铁丝一端固定在φ12mm 的膨胀螺栓上。
（3）铺设要求对于初期支护表面存在的外露钢筋头予以齐根切除，并用1：2的水泥砂浆抹平，以防顶破防水板。
对初期支护表面存在的凹凸部分局部找平修补。
环向盲沟设于有集中水流处，集中小股水流处设橡胶板盲沟，大股水流处设弹簧管盲沟，弹簧管数量根据水流大小而定，一般为1-3围岩变形趋于稳定根，盲沟自上而下铺设，盲沟不得侵入衬砌内，否则凿槽埋设。
纵横向排水管用塑料三通联接，接头处外缠止水带。
7．二次衬砌施工（1）见二次衬砌施工程序框图。
（2）循环图表详见二次衬砌作业循环图。
二次衬砌施工作业循环图作业名称作业时间(小时)循环时间（时）6121824336424854测量放线1模板台车就位6风水管改修3灌注砼16（3）衬砌方式及机具隧道二次衬砌模筑凝土采用衬砌台车整体浇注，一次衬砌长度8-12M。
施工采用全断面液压衬砌台车。
大块模板，台车与模板各成独立系统，可进行穿行式作业，也可进行平移作业。
衬砌台车结构示意图（4）施工方法两洞口各设一个混凝土自动计量集中拌合站，配两台JS500型拌合机和两台PL800自动计量配料机，砼采用三次投料拌合，砼搅拌输送车运输，砼输送泵灌注，附着式振动器振捣，插入式砼振动器辅助振捣。
特殊地段分部衬砌时可用小型砼输送车运输，人工配合机械灌注。
（5）施工安排二次衬砌在初期支护和围岩收敛变形基本稳定后施做。
衬砌前应做好防水板的铺设及各类预埋件、预留孔沟槽、管洞的设置。
