电压力锅故障维修资料
电压力锅故障维修培训讲义(ppt30张)
灯板/CYSB60YC5-DL02
222006325
控制板/CYSB60FC3-DL01
222002074
不通用6、5、4
分页标题备注
不通用6、5、4
三、YC5和FC3差异——8
CYSB50YC5-DL07变压器
4、5、6通用FC3变压器
分页标题备注
三、需要登记序列号
维修的时候把此项编码也填到CRM系统里面
二、维修注意
注意十字顶柱的位置
先扣这边
分页标题备注
三、YD1和YD2灯板差异——1
YD1灯板
灯板/CYSB40YD1-DL01/升级 灯板/CYSB40YD1-DL01 灯板/CYSB50YD1-DL01 分页标题备注 222005615 222002075 222002091
YD2灯板
灯板/CYSB40YD2-DL01 灯板/CYSB50YD2-DL01 灯板/CYSB50YD2-DL01 222002100 222002098
分页标题备注
二、新品YC5维修-7
溢锅、钢球漏气
分页标题备注 此为 NG的推杆密封圈未装到位的
此为OK的推杆密封圈装到位的 削此卡 脚，一 定要和 客户说 明
1、推杆密封圈未装配到位（本身不良） 2、采温柱里的热敏电阻未插到位，导热硅脂不够， 热敏电阻不良。 3、钢球或者球座有破损、磕碰 4、维修的时候把增压块的3个卡脚削平 5、电磁阀推力不足（本身和电磁铁压板卡死）
CYSB40/50/60YC5
分页标题备注
1——一、YC5爆炸图
2——一、YC5原理图
一、YC5拆上盖的方法-3
一、取出 旋钮上盖 组件
二、拧出 两颗螺钉
三、打开以上两颗螺 钉，然后面盖用饭勺 刮开，同FC3拆面盖方 法

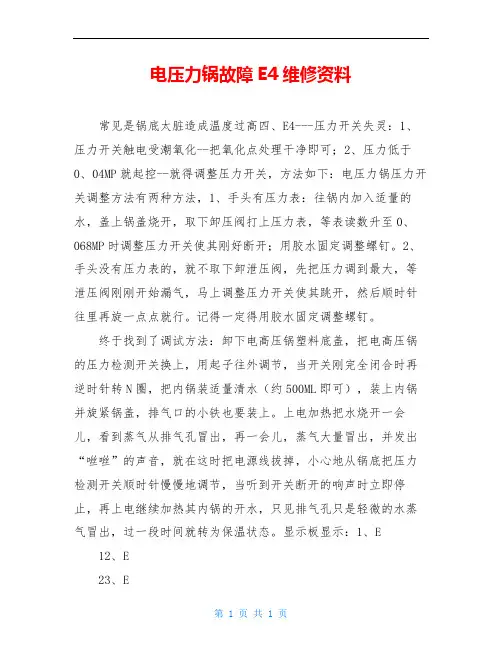

电压力锅故障E4维修资料
电压力锅故障E4维修资料常见是锅底太脏造成温度过高四、E4---压力开关失灵：1、压力开关触电受潮氧化--把氧化点处理干净即可；2、压力低于0、04MP就起控--就得调整压力开关，方法如下：电压力锅压力开关调整方法有两种方法，1、手头有压力表：往锅内加入适量的水，盖上锅盖烧开，取下卸压阀打上压力表，等表读数升至0、068MP时调整压力开关使其刚好断开；用胶水固定调整螺钉。
2、手头没有压力表的，就不取下卸泄压阀，先把压力调到最大，等泄压阀刚刚开始漏气，马上调整压力开关使其跳开，然后顺时针往里再旋一点点就行。
记得一定得用胶水固定调整螺钉。
终于找到了调试方法：卸下电高压锅塑料底盖，把电高压锅的压力检测开关换上，用起子往外调节，当开关刚完全闭合时再逆时针转N圈，把内锅装适量清水（约500ML即可），装上内锅并旋紧锅盖，排气口的小铁也要装上。
上电加热把水烧开一会儿，看到蒸气从排气孔冒出，再一会儿，蒸气大量冒出，并发出“咝咝”的声音，就在这时把电源线拔掉，小心地从锅底把压力检测开关顺时针慢慢地调节，当听到开关断开的响声时立即停止，再上电继续加热其内锅的开水，只见排气孔只是轻微的水蒸气冒出，过一段时间就转为保温状态。
显示板显示：1、E12、E23、E34、E41、电脑传感器插在电路板上的插头没插好，或者接触不良，异致电脑传感器开路2、电脑传感器损坏，异致电脑传感器短路3、锅内没有水，或者已经煮干了水，异致锅内温度过高，电脑传感器超温保护4、锅内温度还没有超过保温度，压力开关就已经开路，异致电压力锅不工作1、重新插好插头，保证接触良好2、更换电脑传感器3、检查锅内是否有水，没有水的，重新放水进去，待锅内温度降下来就可以继续工作了4、检查压力开关：一、看看其线路有没有掉落或者接触不良，如果有，就重新接好线路，保证线路接触良好。
二、压力开关顶死，一开始触点就已经跳开。
逆时针调节压力开关上的微动M3铜螺丝，使锅内压力增大到额定压力。
电压力锅维修资料？？
电压力锅维修资料？？别人的资料，拿来收藏用维修注意事项：:一.安全问题.维修安全包括人员安全与设备安全.在通电试机前,先清理好各种电线,防止短路.在有可能发生短路的情况下,先作好预防措施,以免造成人身伤害及影响其它线路. 在进行电压测量时,注意量程与档位,避免测量仪表损坏,另外测量时表笔不能触到其它元器件,引起人为短路,造成故障面扩大.二.注意分清高压与低压区域.在通电时,电源板时带高压,特别注意不要触及. 测高压时要注意量程,同时特别注意测量安全.三.对于在短时间内无法看到故障现象的,不能简单判断为无故障, 而应多试验一段时间,或进行不同条件测试,如改变电压.直到找到故障原因,排除故障.四.当在维修测量时不知道正确的参数的情况下,可拿一块无故障的电路板进行对比测量,根据其数据进行判断.五.对于维修好的电压力锅要进行煲水试验。
否则不能判断故障完全排除.维修方法：一. 通过听、闻、看、摸四个直观的方法判断故障。
听是在电压力锅工作时听听有没有异常的声音。
如尖叫，不正常的噪音。
闻是看电压力锅在工作时有没有不正常的气味产生。
有没有器件烧焦。
看有两方面内容。
一是通过看面板的（机械型）灯位和（电脑型）故障代码指示直接判断故障的发生部位，二是通过观察内部线有无断裂、电路板是否有电子器件被烧坏或断裂等情况。
同时看看电路板上有没有水渍。
摸是在电路板通电一段时间后再断电，并通过手的触摸看看元器件有没有过热现象.电压力锅常见故障维修：电压力锅在维修时应先了解出故障时的环境(电压,温度)与故障现象. 初布判断故障区位,再进行有针对性的测量.确定故障器件,从而排除故障.一. 机械电脑通用故障维修一）通电后无任何反应1.220V交流电没有接通到电压力锅上。
先用万用表测量电源线两端之间有无220V交流电.如果没有,则是插头或电源线有问题.(插座供电应正常)2.保险管烧断.（支架上的白色套管套住的热保险管烧断或电路板上的保险管烧断）维修方法：更换同型号的保险管。
电压力锅的常见故障检修
电压力锅的常见故障检修1、电压力锅锅体周边漏气的检修出现此类故障时，首先检査是否内胆翻边变形，导致密封不良。
若内胆翻边变形，轻微变形则可用工具校正，严重变形则需更换内胆。
若内胆翻边未变形，则检査内胆与内罩相对高度是否偏低，导致密封不良（用游标卡尺测量内胆边至内罩边的高度，如小于12mm,则说明高度不够，可在发热盘三个放碟簧的脚上加放一片垫片，使其达到12 -13.5mm的相对高度）。
若未偏低，则检査密封圈是否破损或有异物粘附。
若是，则检査有无不干净或破损，发现后需更换密封圈；若无破损或异物粘附，则检査钢圈是否变形，密封圈装配位置偏移或密封圈未装配到位而强行合盖。
2、电压力锅煮饭烧焦的检修出现此类故障时，首先检査限压阀、浮子阀、钢圈、内胆是否变形。
若未变形，则检査压力开关断开时计时器是否开始计时。
若可开始计时，则用温度计检査保温时锅内温度是否在规定范围内。
若在温度范围内，则检査发热盘是否变形造成上冲压力大。
若未变形，则检査起控压力是否过高。
3、电压力锅饭煮不熟的检修出现此类故障时，首先检査起控压力是否过低。
若压力不过低，则检查保压时间太短。
若时间不短，则检査内胆是否变形。
若内胆未变形，则检査发热盘是否变形。
若发热盘未变形，则检査限温值是否过低。
4、电压力锅通电后转保温，不能加热的检修出现此类故障时，首先检查发热盘是否损坏。
若发热盘未损坏，则检查熔断器是否损坏。
若熔断器未损坏，则检査内部线是否脱落。
若线未脱落，则检査限温器是否损坏。
若限温器未损坏，则检查保温器是否损坏。
若保温器未损坏，则检査压力开关是否损坏。
5、电压力锅开合盖困难的检修出现此类故障时，首先检査锅盖是否变形或内罩是否变形。
若未变形，则检査密封圈是否安装良好。
若安装良好，则检查内胆与内罩相对高低是否偏高。
若未偏高，则检査推杆螺钉是否过长。
若未过长，则检査连板推杆是否变形。
若未变形，则检査底座螺钉是否紧固。
6、电压力锅按控制面板按键不能正常工作或工作指示灯不亮的检修引起此类故障的原因主要有显示板是否损坏、显示板按键或指示灯损坏及内部连线接触不良。
电压力锅的维修方法
检修方法：
①、检查显示板是否损坏，如损坏，更换显示板。
②、检查指示灯是否损环，如损环，更换显示板指示灯。
1.1.14 故障现象：控制面板按键不能正常工作或工作指示灯不亮
检修方法：
①、检查显示板是否损坏，如损坏，更换显示板。
②、检查显示板按键或指示灯是否损环，如损环，更换按键或指示灯。
④、检查工作压力是否过高，如是，调整压力开关。
注：正常工作压力（压力开关断开值）：50-60 Kpa。
⑤、检查控制器是否失灵，如失灵，检修控制器。
1.1.9 故障现象：通电后控制面板无指示
检修方法：
①、检查电源插头与锅体插座是否接触不良，如是，检修电源插头及插座。
②、检查内部连线是否接触不良，如是，检修内部连线。
③检查机器电源插座端子（品插），端子内部不应粘有油垢或端子受接触不好火花冲击氧化。粘有油垢，清洁，清除。品插氧化，更换。
④检查固定过热熔断器外部绝缘层有无破皮或绝缘层套的位置没包住熔断器。破皮，更换绝缘层。位置错误，重新调正。
⑤检查发热盘两个端子和外部绝缘电阻。用万用表欧姆档R*1M档检测L、N极和金属表面之间的阻值，在1M档万用表指针不动为正常，有阻值说明发热管和金属表面有轻微或严重短路。检查发热管接线位置到金属表面是否有残余的焊渣或油垢，有，清除。或更换相同规格的发热盘。
④检查机器内部的温控器是否一致处于短路或两个触点不分离状态。如是，更换。
⑵煮不熟：
①检查磁钢（限温器）吸合弹性，三点弹性支撑平衡灵活性，检查磁钢和锅底接触的表面应无污垢。吸合弹性不好，更换。三点弹性支撑平衡灵活性不好，重新调整或更换。表面有污垢，用细砂纸打磨或更换。
电压力锅故障维修培训
分页标题备注
先扣这边
三、YD1和YD2灯板差异——1
YD1灯板
灯板/CYSB40YD1-DL01/升级
灯板/CYSB40YD1-DL01
灯板/CYSB50YD1-DL01
升级的是V3程
分页标题备序注 ，4、5、6通 用；老的为V1
程序5、6通用
222005615 222002075 222002091
FC3电源板
电源板/CYSB50FC3-DL02
222001884
4、5、6通
用
三、YC5和FC3灯板差异——6
YC5灯板
灯板/CYSB40YC5-DL02 灯板/CYSB50YC5-DL02 灯板/CYSB60YC5-DL02
4、5、6不
通用
分页标题备注
222006324 222006023 222006325
单独）
6、CYSB65YD3-110黑色（通用60YD1电热盘） 黑色、热熔断线（175℃）在保温罩底部 7、CYSB50YD3K-100黑（4L口径加高型,标签不一样） 灰色、热熔断线（175℃）在保温罩底部
分页标题备注
三、热熔断体的区别——10
1、热熔断线固定在保温罩的侧面使用155度热熔断线
YC1灯板
灯板/CYSB40YC1-DL01 222002080
所有YC1系 列改进前 后都通用
分页标题备注
YC1控制板
控制板CYSB40YC1-DL02
控制板/CYSB40YC1-DL02/升级
4、5、6通用， 升级的是V3程 序；老的为V1
程序
222002081 222005617
三、YC3灯板——4
五、电压力锅主要不良项目原因分析二
电压力锅常见故障及检修方法
电压力锅常见故障及检修方法一、合盖困难：原因：1、密封圈未放置好，请放好密封圈2、浮子阀卡住推杆，用手轻轻推推杆，使浮子下落二、开盖困难原因：1、放气后浮子阀下落，请用筷子轻轻压浮子阀三、浮子不能上升原因：1、未放浮子阀密封圈，请放浮子阀密封圈2、锅盖周边漏气，请检查锅盖及锅盖密封圈3、未放锅盖密封圈，请放锅盖密封圈四、浮子上升后漏气原因：1、浮子密封圈粘有食物渣子，请清洁浮子密封圈2、浮子密封圈磨损，请更换浮子密封圈五、锅盖漏气原因：1、未放锅盖密封圈，请放上密封圈2、未合好盖，请合好盖3、密封圈粘有食物渣子，请清浩密封圈4、密封圈磨损，请更换密封圈六、限压放气阀排气原因：1、排气管有破损，请更换排气管2、限压放气阀顶针破损，请更换顶针3、限压放气阀座落在锅盖上，请更换限压放气阀七、烧干或烧焦食物原因：1、锅盖漏气，请检修锅盖及密封圈2、限压放气阀排气，请检修限压放气阀3、保压失灵，请检修压力开关及定时器4、工作压力过高，请调整压力开关八、通电后控制面板无指示原因：1、电源插头与锅体插座接触不良，请检修电源插头及插座2、内部连线接触不良，请检修内部连线3、限温器断路，请更换限温器4、超温保护器断路，请更换超温保护器九、通电后不能发热原因：1、定时器触头或压力开关触头断路，请更换定时器或压力开关2、内部连线接触不良，请检修内部连线3、限温器断路，请更换限温器4、超温熔断器熔断，请更换超温熔断器十、进入保压时，保温灯亮，而旋钮不能倒转原因：1、发热盘断路，更换发热盘2、定时器损坏，请检修指示灯3、旋钮被控制面板卡住，检修旋钮与控制面板配合间隙十一、进入保压时，加热灯与保温灯频繁闪动（保温灯亮的时间少于30秒），原因：压力开关损坏，需更换压力开关。
电压力锅维修说明
? 将锅内压力卸掉后，将锅盖取下。
? 检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。如有，则更换密封圈。
? 检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。
? 将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9—12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。
三． 压力表和压力开关间隙调校工具的使用方法：
1． 压力表的使用方法：
? 使用前，首先检查“压力表”的指针是否为零，并且是否使用正常和准确，如不符合则需要进行调校，直到符合要求。
? 将压力锅盖锁好并通电，将压力锅设定为“加热”或“煮饭”的档位，将调校合格的“压力表”插入压力阀座上，观察“压力表”的显示值（“0.062—0.082”MPa）是否符合要求。
二.限压阀漏气
1.故障分析
? 将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。
? 当在指示灯跳到“保温”后。观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量的气体漏出并伴有“嘶嘶”声时属不正常现象，
2． 压力值调校工具的使用方法：
? 将“压力开关调试工具—塞规”（图示1）插入“压力开关”内（图示2），并将工具放置水平，将“压力开关”上的“调压螺钉锁母”松开，调整“压力开关”上的“调压螺钉”，使螺钉的顶端刚好与工具的表面接触，然后将螺钉上的螺母锁紧，用树脂将螺钉头的十字槽封上，以免使不了解的人员进行调整。（注意调整好后，要看一下方法
? 将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062—0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。
