拆卸维修流量计操作规程.doc
流量计的安装操作规程 流量计维护和修理保养
流量计的安装操作规程流量计维护和修理保养流量计选型安装检修保养注意的几大因素：1.流量计四周不得有强外磁场干扰和猛烈的机械振动，安装前应依据其使用要求审核使用环境条件，以便正常使用；2．流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；流量计可任意角度安装，流体流动方向与壳体上标明的方向一致，且在流量计的上、下游分别保证有3DN 和1DN 的直管段；3．流量计应与管道同轴安装，法兰螺丝孔连接要和管道轴线平行，并防止密封垫片和黄油进入管道内腔；必要时可在流量计上游处安装过滤器，以滤除介质中的颗粒杂物；4. 安装流量计和测量管道时，应考虑安装伸缩管和波纹管，并依据流量计的实际尺寸，合理铺设上、下游管道，使管道应力引起的流量计变形为zui小；5. 流量计体积修正仪外壳设有接地螺钉，使用时必需按指定可靠接地，但不得与强电系统共用地线；在管道上安装或检测时，不得把电焊系统的地线与流量接地线搭接；6. 使用过程中，用户不得自行更改防爆系统的链接方式和任意改动各引线接口。
引入电缆的外径为8—8.5mm，同时其余引入孔应用堵塞进行封堵；安装使用和维护时必需同时遵守爆炸和火灾不安全场所电力装置设计规范的有关规定；7.当流量计需要有信号远传时，应严格依照有关“电气性能指标"接入外电源，严禁在信号输出口处直接接入220VAC 或380VAC 电源；在安装流量计时严禁带标焊接相连法兰，建议接受工艺管道，以免烧坏流量计内部零件；8. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行所以流体静压试验和清扫管道操作期间，应拆下仪表用工艺管道代替。
电磁流量计的维护与保养1、日常维护我们都知道任何产品都需要合理的维护和保养，从而来加添它的使用寿命，那么仪器仪表也不例外（热电偶、变压器、流量计等）。
只需对仪表作周期性直观检查，检查仪表四周环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查仪表相近有否新装强电磁场设备或有新装电线横跨仪表。
水处理设备流量计安全操作及保养规程
水处理设备流量计安全操作及保养规程前言流量计是水处理设备中至关重要的部件之一，它用来测量水流量的大小。
水处理设备的流量计一般是通过电磁感应或涡轮转子测量水流量的速度，因此在使用时需要注意安全操作和保养。
本文将介绍水处理设备流量计的安全操作和保养规程。
安全操作规程1. 工作人员应接受专业培训使用水处理设备的工作人员应接受相应的培训，了解流量计的基本原理、使用方法和安全操作规程。
未接受培训的人员不得擅自操作设备。
2. 正确安装安装流量计时，应选择合适的安装位置并正确连接管道，确保流量计工作的准确和稳定。
3. 定期检查定期检查流量计有无漏水现象，并检查电缆是否有裂纹或损坏现象。
如发现问题，应及时更换。
4. 雨天及靠近水的地方不得操作在雨天或水淹地带，切勿将设备或电源插在水中。
因为这会导致设备发生严重故障，甚至危及人身安全。
5. 禁止私自拆卸维修流量计属于设备内部机件，非专业人员不得私自拆卸或维修。
6. 安全运输运输时应采取防护措施，合理安放设备，并在途中避免碰撞等危险情况。
保养规程1. 定期清洗应定期对流量计进行清洗，清除外部杂质和积尘以确保其准确性。
2. 定期润滑润滑剂是保护流量计关键部件的必要措施。
润滑时间一般为一年一次。
3. 定期校准由于长时间的使用和其他因素，流量计很容易失去准确性，因此，应定期校准流量计，以确保其精度和可靠性。
4. 定期更换配件定期检查流量计有无损坏和老化现象，并及时更换配件，例如电缆、传感器、涡轮等。
5. 避免过载流量计应在正常范围内使用，避免过载。
如果超过额定工作范围，将会导致流量计的工作性能下降，甚至故障。
总结水处理设备流量计是一个重要但易受损的部件。
本文介绍了流量计的安全操作和保养规程。
工作人员应定期接受培训并正确操作设备，同时保证其日常保养是非常重要的。
只有如此才能确保设备的正常运行，并准确地测量水流量的大小。

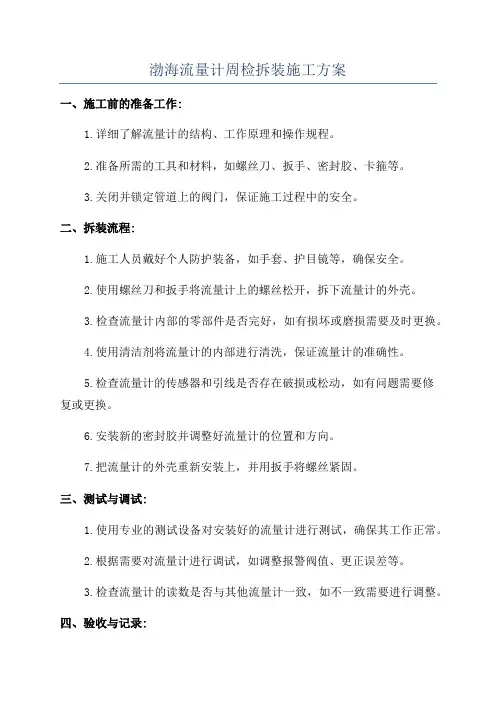

渤海流量计周检拆装施工方案
渤海流量计周检拆装施工方案
一、施工前的准备工作:
1.详细了解流量计的结构、工作原理和操作规程。
2.准备所需的工具和材料，如螺丝刀、扳手、密封胶、卡箍等。
3.关闭并锁定管道上的阀门，保证施工过程中的安全。
二、拆装流程:
1.施工人员戴好个人防护装备，如手套、护目镜等，确保安全。
2.使用螺丝刀和扳手将流量计上的螺丝松开，拆下流量计的外壳。
3.检查流量计内部的零部件是否完好，如有损坏或磨损需要及时更换。
4.使用清洁剂将流量计的内部进行清洗，保证流量计的准确性。
5.检查流量计的传感器和引线是否存在破损或松动，如有问题需要修
复或更换。
6.安装新的密封胶并调整好流量计的位置和方向。
7.把流量计的外壳重新安装上，并用扳手将螺丝紧固。
三、测试与调试:
1.使用专业的测试设备对安装好的流量计进行测试，确保其工作正常。
2.根据需要对流量计进行调试，如调整报警阀值、更正误差等。
3.检查流量计的读数是否与其他流量计一致，如不一致需要进行调整。
四、验收与记录:
1.对施工过程进行验收，确保施工符合要求。
2.将流量计的拆装施工过程进行记录，包括拆卸时间、拆卸人员、更换的零部件等。
3.整理施工现场，清理工具和材料，确保工作环境的整洁。
以上是渤海流量计周检拆装施工方案的详细步骤。
在进行施工时，需要注意操作规程，保证安全。
施工完成后，还需要对施工过程进行记录和整理工作环境，以方便今后的维护和管理。
拆卸维修流量计操作规程
检査仪器和连接线
仪器和连接线 破损易漏电伤 人
更换或维修
1.3
放空流量计内压力
液体溅射
平稳操作
1.4
拆流量计芯子
夹手
用力平稳
1.5
检查流量计腔室有无杂物
1.6
检査芯子转动情况
夹手
用力平稳
1.7
淸理流量计腔室
夹手
用力平稳
佩戴手套
1.8
安装芯子，试旋转
夹手
用力平稳
佩戴手套
1.9
打开岀口阀门
丝杠脱落伤人
用力平稳
佩戴手套
2.0
打开进口阀门
丝杠脱落伤人
用力平稳
佩戴手套
2.1
观察流量计转速，直到正常运转
2.2
收拾工具，淸理现场
四、应急处宜程序：
(1)人员发生机械伤害，第一发现人员应立即停运致害设备，现场视伤势情况对受伤人员进 行紧急包扎处理。如伤势严重，应立即拨打120求救。
(2)人员发生触电事故，第一发现人应立即切断电源，视触电者伤势情况，采取人工呼吸、 胸外心脏挤压等方法现场施救。如伤势严重，应立即拨打120求救。
电磁流量计维修手册
电磁流量计维修手册I. 引言电磁流量计是一种常见的流量测量设备，广泛应用于工业生产中。
然而，由于长期使用或其他原因，电磁流量计也会遇到一些故障。
为了帮助用户更好地维护和修理电磁流量计，本手册将介绍一套维修方案和步骤。
II. 诊断故障1. 观察显示屏- 如果显示屏没有亮，首先检查电源线是否连接正常，确保电源供应正常。
- 如果显示屏上出现乱码或者不正常的数字，可能是显示模块损坏，需要更换。
2. 检查电源供应- 使用万用表或测量仪器检查电源供应的电压，确保电压在正常范围内。
- 如果电压过高或过低，需要检查电源模块是否损坏，并进行维修或更换。
3. 检查信号线- 检查信号线是否损坏或者接触不良，可以使用万用表检查信号线是否通电。
- 如果信号线损坏或接触不良，应及时更换或修复。
4. 检查电磁感应线圈- 检查电磁感应线圈是否有损坏或脱落情况，如果有，必须更换或重新安装。
III. 维修步骤1. 断电在进行维修之前，必须先切断电源，确保安全。
2. 拆卸外壳使用螺丝刀等工具拆卸电磁流量计的外壳，暴露内部元件。
3. 检查电路板- 仔细检查电路板上的元件，查找是否有明显的损坏或烧毁。
- 如果有元件损坏，根据维修手册进行更换。
4. 清洁内部- 使用洁净的布或喷气罐清洁电磁流量计内部，确保内部无尘埃或杂物。
- 特别注意清洁传感器部分，避免影响测量的准确性。
5. 重新组装- 在完成维修和清洁后，将电磁流量计的外壳重新组装起来。
- 仔细检查每个连接部位，确保连接牢固、无松动。
6. 重新上电- 在确保所有组件都已正确安装后，重新接通电源。
- 观察显示屏是否正常显示，并进行相应的测试和校准。
IV. 常见故障及解决办法1. 测量精度不准确或波动大- 可能是电磁流量计的传感器受到外界干扰，需要重新调整传感器的位置或添加屏蔽措施。
- 也可能是传感器内部出现故障，需要更换传感器。
2. 无测量数值显示或显示屏异常- 检查电源供应是否正常，检查电源线和信号线是否连接良好。

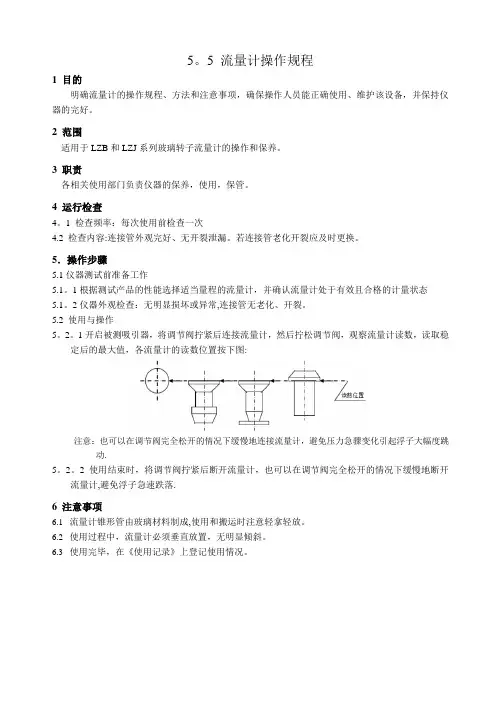

流量计操作规程【范本模板】
5。
5 流量计操作规程
1 目的
明确流量计的操作规程、方法和注意事项，确保操作人员能正确使用、维护该设备，并保持仪器的完好。
2 范围
适用于LZB和LZJ系列玻璃转子流量计的操作和保养。
3 职责
各相关使用部门负责仪器的保养，使用，保管。
4 运行检查
4。
1 检查频率：每次使用前检查一次
4.2 检查内容:连接管外观完好、无开裂泄漏。
若连接管老化开裂应及时更换。
5．操作步骤
5.1仪器测试前准备工作
5.1。
1根据测试产品的性能选择适当量程的流量计，并确认流量计处于有效且合格的计量状态
5.1。
2仪器外观检查：无明显损坏或异常,连接管无老化、开裂。
5.2 使用与操作
5。
2。
1开启被测吸引器，将调节阀拧紧后连接流量计，然后拧松调节阀，观察流量计读数，读取稳定后的最大值，各流量计的读数位置按下图:
注意：也可以在调节阀完全松开的情况下缓慢地连接流量计，避免压力急骤变化引起浮子大幅度跳动.
5。
2。
2 使用结束时，将调节阀拧紧后断开流量计，也可以在调节阀完全松开的情况下缓慢地断开流量计,避免浮子急速跌落.
6 注意事项
6.1流量计锥形管由玻璃材料制成,使用和搬运时注意轻拿轻放。
6.2使用过程中，流量计必须垂直放置，无明显倾斜。
6.3使用完毕，在《使用记录》上登记使用情况。
迪元涡街流量计检修操作规程
迪元涡街流量计检修操作规程1 基本工作原理涡街流量传感器是根据卡门涡街原理研制成的一种流体振荡型流量仪表。
在流体中插入一个断面为非流线型柱状物体时，在柱体后部两侧会产生两列交错排列的旋涡。
旋涡分离的频率与流速成正比，与柱体的宽度成反比，可以用公式f=St ×V/d表示。
（式中f：旋涡分离频率，St：斯特劳哈尔数（无量纲），V：柱体侧面的流速，d：柱体的迎流面宽度。
）斯特劳哈尔数St与雷诺数Re函数关系中的线性部分即是涡街流量计的线性测量范围。
检测出旋涡的分离频率f即可求得管内流体的流速，再由流速求出瞬时体积流量。
2 主要技术性能仪表精度：满管式±1.0％示值，插入式±2.5%示值雷诺数范围：20000~700000 流速范围：气体5~50m/s、液体0.5~7m/s、蒸气7~70m/s供电电源：24V.DC；3.6V电池；输出信号：4~20Ma（二线制）：0~900Hz（三线制）工作压力：-0.1MPa~4MPa；（DN25~DN100）；-0.1MPa~2.5MPa（DN150~DN250）介质温度：-50~+300℃；环境温度：-40~+60℃；电器连接：M20×1.5，穿线孔径为10 mm3 接线接线端子说明：S＆T：流量计内部检测探头信号输入过渡端子；A：电源V+；C：电源V-；B：电压脉冲输出端（三线制）;G:地4 参数设置1、进入菜单按[SET]键，YYW型智能涡街流量计就从“正常显示模式”转到“一般参数设定模式”。
在液晶屏上显示的一个参数，上行为参数名称，下行为参数数据。
2、设置流程：按[SET]键，进入设定状态。
用[INC]键来增加显示闪烁数字的值，按一次数字加1，用[MOV]键来移动闪烁显示位。
[INC]键和[MOV]键同时按下，设置当前闪烁位置小数点。
当一个参数设定完毕后，按[ENT]键确认，进入下一个设定单元。
当完成设定时，按一次[SET]键退出设定返回到正常显示状态模式。
流量计操作规程
流量计操作规程1. 引言流量计是工业生产和实验室研究中使用的关键设备，用于测量液体或气体在管道中的流动速率。
本操作规程旨在指导操作人员正确、安全地使用流量计，并确保准确的流量测量结果。
2. 安全注意事项在操作流量计之前，操作人员应牢记以下安全注意事项：2.1 确保操作环境安全，包括管道系统正常运行、无泄漏和无明显的机械损坏。
2.2 确认流量计适用于被测流体的类型和工作条件。
2.3 在进行维护、检修或更换流量计时，务必停止相关设备的运行，并遵循相应的操作程序。
2.4 遵循工作场所的安全规定和操作规程，佩戴个人防护设备。
3. 操作步骤3.1 准备工作在操作流量计之前，操作人员应按以下步骤进行准备工作：a) 将所需工具、材料和文档准备齐全。
b) 检查流量计的外观，确保无损坏和松动的部件。
c) 根据需要，准备所需的校准器和校准气源。
3.2 操作流程a) 仔细阅读流量计的使用说明书，并按照说明书进行正确的安装和连接。
b) 打开主要供应和排出管道上的阀门，确保流体可以正常流过流量计。
c) 根据需要，选择合适的测量单位和显示形式。
d) 启动流量计，并观察仪表盘或显示屏上的读数。
e) 在测量过程中，注意观察流体的状态和流速的变化，并记录相关数据。
4. 流量计维护和校准4.1 维护定期进行流量计的维护可以确保其正常运行和准确测量。
以下是常见的维护任务：a) 清洁流量计的外壳和传感器，确保无尘和污物积累。
b) 检查连接部件和密封圈的紧固情况，及时更换损坏的部件。
c) 定期进行流量计的校准和验证，确保测量结果的准确性。
4.2 校准校准流量计是验证其测量准确性的过程。
根据流量计类型和使用要求的不同，可采用以下方法进行校准：a) 根据厂家提供的校准曲线或係数，使用校准器进行校准。
b) 定期将流量计送至正规的实验室进行校准。
5. 故障排除在操作过程中，可能会遇到一些常见的故障。
以下是一些常见故障和排除方法的示例：5.1 测量不准确a) 检查流体是否存在异常，如气泡、颗粒物或泄漏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拆卸维修流量计操作规程
一、维修流量计操作流程：
关闭进口闸门→关闭出口闸门→放空流量计内压力→拆流量计芯子→检查流量计腔室有无杂物→检查芯子转动情况→清理流量计腔室→安装芯子，试旋转→打开出口阀门→打开进口阀门→观察流量计转速，直到正常运转→收拾工具，清理现场。
二、维修流量计风险提示：
1、触电：人员触电后，立即关闭相关电源或使伤者脱离电源，然后对伤者进行救护，严重时送医院治疗
2、机械伤害：发生机械伤害，立即使伤者脱离伤害源，进行应急包扎后送往医务室救治。
3、拆装注意事项：在维修流量计拆装过程中，不要用力过猛，以免扳手滑落造成机械伤害，拆装流量计芯子，要轻拿轻放，以免夹手。
三、维修流量计操作规程：
四、应急处置程序：
(1)人员发生机械伤害，第一发现人员应立即停运致害设备，现场视伤势情况对受伤人员进行紧急包扎处理。
如伤势严重，应立即拨打120求救。
(2)人员发生触电事故，第一发现人应立即切断电源，视触电者伤势情况，采取人工呼吸、胸外心脏挤压等方法现场施救。
如伤势严重，应立即拨打120求救。
