中华人民共和国国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T 1231—20061．本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标志及包装。
本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接连接副扭矩系数试验4.4.1 连接副的扭矩系数试验在轴力计上进行，每一连接副只能试验一次，不得重复使用。
扭矩系数计算公式如下：TKP d式中：K一扭矩系数；T——施拧扭矩(峰值)，单位为牛米(N·m)；P——螺栓预拉力(峰值)，单位为千牛(kN)；d——螺栓的螺纹公称直径，单位为毫米(mm)。
4.4.2 施拧扭矩T是施加于螺母上的扭矩，其误差不得大于测试扭矩值的2％。
使用的扭矩扳手准确度级别应不低于JJG 707—2003中规定的2级。
4.4.3 螺栓预拉力P用轴力计测定，其误差不得大于测定螺栓预拉力的2％。
轴力计的最小示值应在1 kN以下。
4.4.4 进行连接副扭矩系数试验时，螺栓预拉力值P应控制在表8所规定的范围内，超出该范围者，所测得扭矩系数无效。
4.4.5 组装连接副时，螺母下的垫圈有倒角的一侧应朝向螺母支承面。
试验时，垫圈不得发生转动，否则试验无效。
4.4.6 进行连接副扭矩系数试验时，应同时记录环境温度。
试验所用的机具、仪表及连接副均应放置在该环境内至少2 h以上。
5 检验规则出厂检验按批进行。
同一性能等级、材料、炉号、螺纹规格、长度(当螺栓长度≤100 mm 时，长度相差≤15 mm；螺栓长度>100mm时，长度相差≤20 mm，可视为同一长度)、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一性能等级、材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一性能等级、材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批。
新型单边拧紧高强度螺栓摩擦型连接扭矩系数及抗剪性能试验研究
文章编号：1000-4750(2021)01-0119-10新型单边拧紧高强度螺栓摩擦型连接扭矩系数及抗剪性能试验研究范俊伟1，杨 璐1，班慧勇2,3(1. 北京工业大学土木工程系，北京 100124；2. 清华大学土木工程系，北京 100084；3. 土木工程安全与耐久教育部重点实验室，北京 100084)摘 要：为促进钢结构装配式建筑和可拆卸钢结构的连接技术发展，该文介绍了一种基于传统高强度螺栓的新型单边连接方式，并设计了5个摩擦型连接接头试件。
通过开展抗剪试验，研究了其扭矩系数、抗滑移系数、抗剪承载力、抗剪机理等，并与《钢结构设计标准》(GB 50017—2017)的相关设计方法进行了对比分析。
采用有限元软件ABAQUS 建立了高强度螺栓连接接头试件的有限元模型，验证了有限元模型的准确性和适用性，并对该新型螺栓连接接头进行了参数分析。
结果表明，该文提出的新型单边拧紧高强度螺栓摩擦型连接方式安装简单、易于施工和拆卸，抗剪连接破坏前螺栓预拉力损失值在15%~20%，其抗滑移系数、抗剪承载力仍可按照现行标准进行设计计算。
研究成果能够为此类新型单边连接技术的工程应用提供基础。
关键词：单边连接高强度螺栓；试验研究；扭矩系数；抗滑移系数；预拉力损失；有限元分析中图分类号：U213.5+2 文献标志码：A doi: 10.6052/j.issn.1000-4750.2020.02.0111EXPERIMENTAL STUDY ON TORQUE COEFFICIENT AND ON SHEARPERFORMANCE OF A NOVEL BLIND BOLTED CONNECTIONWITH HIGH-STRENGTH BOLTSFAN Jun-wei 1, YANG Lu 1, BAN Hui-yong2,3(1. Department of Civil Engineering, Beijing University of Technology, Beijing 100124, China;2. Department of Civil Engineering, Tsinghua University, Beijing 100084, China;3. Key Laboratory of Civil Engineering Safety and Durability of China Education Ministry, Beijing 100084, China)Abstract: To further develop connection techniques in prefabricated steel building structures as well as deconstructable steel structures, a novel blind bolted connection with traditional high-strength (HS) bolt is introduced herein, and five slip-critical ones are designed. Based on a shearing test, their torque coefficient, slip coefficient, shear capacity and shear mechanism are investigated, and the test results are compared with design values in accordance with standard for the design of steel structures GB 50017−2017. The finite element model for the HS bolted connection is developed with ABAQUS, and its accuracy and applicability are verified against the test results. Parametric analyses are carried out. It is indicated that this new blind bolted connection with HS bolt is favourable to installation and disassembly. During the shear loading process, the loose of pretension within the bolts is up to 15%~20%, and current national standard is generally still adequate for predicting slip coefficient and shear capacity of such bolted connections. Research outcomes obtained may provide an important basis for the utilization of such novel blind bolted connections in practice.Key words: high-strength blind bolt; experimental research; torque coefficient; slip coefficient; pretension loose;finite element analysis收稿日期：2020-02-25；修改日期：2020-07-11基金项目：北京市自然科学基金面上项目(8182029)第 38 卷第 1 期Vol.38 No.1工 程 力 学2021年1 月Jan.2021ENGINEERING MECHANICS119钢结构装配式建筑在结构性能、使用功能、施工效率、可持续发展等方面具有独特的优势，发展装配式建筑是我国建筑行业发展的趋势之一[1 − 2]。
紧固件(螺栓螺母垫片)基本知识培训讲义-201404
紧固件（螺栓螺母垫片）基本知识培训讲义作者：湖南孙斌湖南孙斌，男，汉族，湖南双峰人，1989年毕业于湘潭大学。
机械设计高级工程师、压力容器设计A2级审批员、焊工技能高级考评员、机电工程二级建造师。
历任技术开发处长、化工机械制造分厂副厂长、设备动力部副部长、化工机械制造安装分厂副总工程师。
已在中国机械化工科技杂志发表大量科技论文。
湖南孙斌网易实名博客--“湖南孙斌-高级工程师-百科讲坛”/，点击流量已超过200万。
★原创作品，版权所有。
禁止复制！转载必须注明：原文作者、文章名称、转载地址★目录1 定义与分类1.1 定义1.2 紧固件分类2 基本知识2.1 紧固件的基本标识2.2 涉及的标准与内容2.3 螺纹2.4螺丝头型2.5紧固件材料（不包括全部垫片）2.6螺栓性能等级的含义2.7 热处理2.8 紧固件表面处理3 压力容器用紧固件4 高压紧固件5 验收基本要求正文1 定义与分类1.1 定义紧固件是将两个或两个以上的零件（或构件）紧固连接成为一见整体时所采用的一类机械零件的总称。
在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、仪表和用品等上面，都可以看到各式各样的紧固件。
紧固件的特点：品种规格繁多，性能用途各异,而且标准化、系列化、通用化的程度极高也有人把已有国家（行业）标准的一类紧固件称为标准紧固件，简称为标准件。
紧固件是应用最广泛的机械基础件。
应用极为广泛，需求量很大。
1.2 紧固件分类它通常包括以下12类零件：材料要求：碳钢或低合金钢螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000）螺母（粗牙螺纹）的材料技术要求（GB/T3098.2-2000）不锈钢螺栓、螺钉和螺柱（3098.3-2000），螺母（3098.15-2000），紧定螺钉（3098.16-2000）有色金属紧固件的材料要求（GB3098.10-93）自攻类螺钉1.自钻自攻螺钉的材料（GB/T3098.11-2000）2.自挤螺钉（包括自攻锁紧螺钉）（GB3098.7-2000）3.自攻螺钉由冷镦、渗碳钢制造（GB3098.5-2000）4.木螺钉的材料牌号（GB922-86）GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件螺栓产品标准使用最多的主要有GB5780，为六角头粗杆半牙螺丝，其精度等级为C级产品，可用GB5782来代替GB5781、为六角头全牙螺丝，精度等级为C 级产品。
ASNZS中文

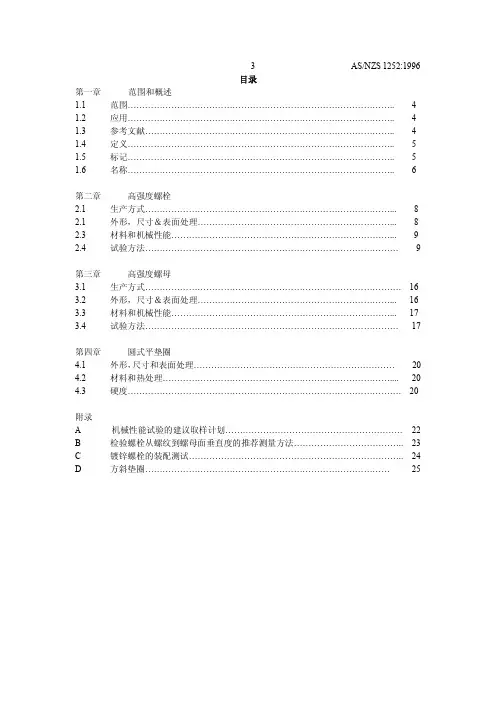

3AS/NZS1252:1996目录第一章范围和概述1.1范围 (4)1.2应用 (4)1.3参考文献 (4)1.4定义 (5)1.5标记 (5)1.6名称 (6)第二章高强度螺栓2.1生产方式 (8)2.1外形，尺寸＆表面处理 (8)2.3材料和机械性能 (9)2.4试验方法 (9)第三章高强度螺母3.1生产方式 (16)3.2外形，尺寸＆表面处理 (16)3.3材料和机械性能 (17)3.4试验方法 (17)第四章圆式平垫圈4.1外形，尺寸和表面处理 (20)4.2材料和热处理 (20)4.3硬度 (20)附录A机械性能试验的建议取样计划 (22)B检验螺栓从螺纹到螺母面垂直度的推荐测量方法 (23)C镀锌螺栓的装配测试 (24)D方斜垫圈 (25)AS/NZS1252:19964澳大利亚标准/新西兰标准建筑用高强度螺栓（装配有螺母＆垫圈的螺栓）第一章范围和概述1.1范围该标准规定了ISO公制粗牙螺纹系列直径16mm---36mm并带有调质钢垫圈的钢结构用螺栓8.8级螺栓和8级螺母的尺寸，材料＆钢印要求。
1.2运用螺栓，螺母和垫圈应符合第一章＆如下章节规定的要求：（a）螺栓…………………………………………………………第一章（b）螺母…………………………………………………………第二章（c）垫圈………………………………………………………….第三章1.3参考文献该标准参考如下文献：AS1014公制螺纹的测量1214带螺纹螺栓的热镀锌锌层（公制粗牙螺纹螺栓ISO标准）1275公制螺纹螺栓1650亚铁物的热镀锌锌层1789钢铁表面的电镀层——锌1815金属材料——洛氏硬度试验1817金属材料——维氏硬度试验1897螺纹部件上的电镀层AS/NZS4291紧固件机械性能4291.1第一部分：螺栓，螺丝和图钉4291.2第二部分：达到规定的试验应力的螺母——粗牙螺纹SAA/SNZHB18第三方鉴定＆委任的指导HB18.22指引22：生产方声称符合标准＆技术规范的信息ISO6157紧固件——表面不连续6157.1第一部分：螺栓，螺丝＆图钉的一般要求SAEJ122a螺母的表面不连续性5AS/NZS1252:1996 1.4定义如下定义适用用该标准。
