欧姆龙PR001手编器使用手册

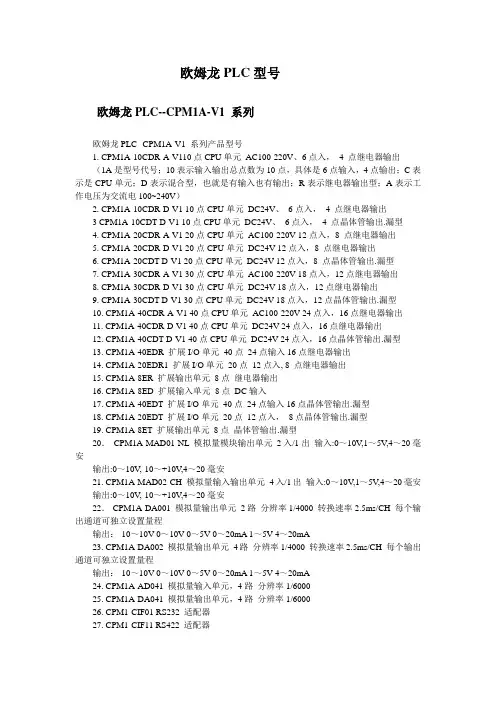

欧姆龙PLC型号手册
欧姆龙PLC型号欧姆龙PLC--CPM1A-V1 系列欧姆龙PLC--CPM1A-V1 系列产品型号1. CPM1A-10CDR-A-V110点CPU单元AC100-220V、6点入，4 点继电器输出（1A是型号代号；10表示输入输出总点数为10点，具体是6点输入，4点输出；C表示是CPU单元；D表示混合型，也就是有输入也有输出；R表示继电器输出型；A表示工作电压为交流电100~240V）2. CPM1A-10CDR-D-V1 10点CPU单元DC24V、6点入，4 点继电器输出3 CPM1A-10CDT-D-V1 10点CPU单元DC24V、6点入，4 点晶体管输出.漏型4. CPM1A-20CDR-A-V1 20点CPU单元AC100-220V 12点入，8 点继电器输出5. CPM1A-20CDR-D-V1 20点CPU单元DC24V 12点入，8 点继电器输出6. CPM1A-20CDT-D-V1 20点CPU单元DC24V 12点入，8 点晶体管输出.漏型7. CPM1A-30CDR-A-V1 30点CPU单元AC100-220V 18点入，12点继电器输出8. CPM1A-30CDR-D-V1 30点CPU单元DC24V 18点入，12点继电器输出9. CPM1A-30CDT-D-V1 30点CPU单元DC24V 18点入，12点晶体管输出.漏型10. CPM1A-40CDR-A-V1 40点CPU单元AC100-220V 24点入，16点继电器输出11. CPM1A-40CDR-D-V1 40点CPU单元DC24V 24点入，16点继电器输出12. CPM1A-40CDT-D-V1 40点CPU单元DC24V 24点入，16点晶体管输出.漏型13. CPM1A-40EDR 扩展I/O单元40点24点输入16点继电器输出14. CPM1A-20EDR1 扩展I/O单元20点12点入, 8 点继电器输出15. CPM1A-8ER 扩展输出单元8点继电器输出16. CPM1A-8ED 扩展输入单元8点DC输入17. CPM1A-40EDT 扩展I/O单元40点24点输入16点晶体管输出.漏型18. CPM1A-20EDT 扩展I/O单元20点12点入，8点晶体管输出.漏型19. CPM1A-8ET 扩展输出单元8点晶体管输出.漏型20．CPM1A-MAD01-NL 模拟量模块输出单元2入/1出输入:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安21. CPM1A-MAD02-CH 模拟量输入输出单元4入/1出输入:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安22．CPM1A-DA001 模拟量输出单元2路分辨率1/4000 转换速率2.5ms/CH 每个输出通道可独立设置量程输出：-10～10V 0～10V 0～5V 0～20mA 1～5V 4～20mA23. CPM1A-DA002 模拟量输出单元4路分辨率1/4000 转换速率2.5ms/CH 每个输出通道可独立设置量程输出：-10～10V 0～10V 0～5V 0～20mA 1～5V 4～20mA24. CPM1A-AD041 模拟量输入单元，4路分辨率1/600025. CPM1A-DA041 模拟量输出单元，4路分辨率1/600026. CPM1-CIF01 RS232 适配器27. CPM1-CIF11 RS422 适配器28. CPM1A-CIF12 RS485 适配器29. CQM1-PR001-E 手持编程器电缆长度2米欧姆龙PLC--CPM2A系列欧姆龙PLC--CPM2A 系列产品型号1. CPM2A-20CDR-D 20点CPU单元DC24V 12点入8点继电器输出自带RS2322. CPM2A-20CDT-D 20点CPU单元DC24V 12点入8点晶体管输出自带RS2323. CPM2A-30CDR-D 30点CPU单元DC24V 18点入12点继电器输出自带RS2324. CPM2A-30CDT-D 30点CPU单元DC24V 18点入12点晶体管输出自带RS2325. CPM2A-40CDR-D 40点CPU单元DC24V 24点入16点继电器输出自带RS2326. CPM2A-40CDT-D 40点CPU单元DC24V 24点入16点晶体管输出自带RS2327. CPM2A-60CDR-D 60点CPU单元DC24V 36点入24点继电器输出自带RS2328. CPM2A-60CDT-D 60点CPU单元DC24V 36点入24点晶体管输出自带RS2329. CPM2AH-20CDR-A NEW 20点CPU单元AC100-220V 12点入8点继电器输出自带RS23210. CPM2AH-30CDR-A NEW 30点CPU单元AC100-220V 18点入12点继电器输出自带RS23211. CPM2AH-40CDR-A NEW 40点CPU单元AC100-220V 24点入16点继电器输出自带RS23212. CPM2AH-60CDR-A NEW 60点CPU单元AC100-220V 36点入24点继电器输出自带RS23213. CPM2AE-60CDR-A 60点CPU单元AC100-220V 36点入24点继电器输出14. CPM2A-BAT01 锂电池3.6v欧姆龙PLC--CP1L 系列欧姆龙PLC--CP1L 系列产品型号1. CP1L-L14DR-A 14点CPU单元, AC100-220V 8入6点继电器输出.2. CP1L-L14DR-D 14点CPU单元, DC24V 8入6点继电器输出.3. CP1L-L14DT-D 14点CPU单元, DC24V 8入6点晶体管输出.4. CP1L-L20DR-A 20点CPU单元, AC100-220V 12入8点继电器输出,5. CP1L-L20DR-D 20点CPU单元, DC24V 12入8点继电器输出.6. CP1L-L20DT-D 20点CPU单元, DC24V 12入12点晶体管输出.7. CP1L-M30DR-A 30点CPU单元, AC100-220V 18入12点继电器输出.8. CP1L-M30DR-D 30点CPU单元, DC24V 18入12点继电器输出.9. CP1L-M30DT-D 30点CPU单元, DC24V 12入12点晶体管输出.10. CP1L-M40DR-A 40点CPU单元, AC100-220V 24入16点继电器输出.11. CP1L-M40DR-D 40点CPU单元, DC24V 24入16点继电器输出.12. CP1L-M40DT-D 40点CPU单元, DC24V 24入16点晶体管输出.欧姆龙PLC--CP1H 系列欧姆龙PLC--CP1H 系列产品型号1. CP1H-X40DR-A 40点CPU单元,24入16点继电器输出.高速计数50/100khz 4轴.usb端口编程.2. CP1H-XA40DR-A 40点CPU单元,24入16点继电器输出.高速计数50/100khz 4轴.usb端口编程. 集成模拟量4入2出.3. CP1H-X40DT-D 40点CPU单元,24入16点晶体管输出.高速计数50/100khz 4轴.usb端口编程. 脉冲输出100khz 2轴30khz 2轴4. CP1H-XA40DT-D 40点CPU单元,24入16点晶体管输出.高速计数50/100khz 4轴.usb端口编程.脉冲输出100khz 2轴30khz 2轴. 集成模拟量4入2出.以下CP1L/CP1H共通5. CP1W-CIF11 CPU单元用RS-485可选板6. CP1W-CIF01 CPU单元用RS-232可选板7. CP1W-ME05M 内存盒8. CP1W-40EDR 扩展I/O单元40点24点输入16点继电器输出9. CP1W-20EDR1 扩展I/O单元20点12点入, 8 点继电器输出10．CP1W-16ER 扩展输出单元16点继电器输出11. CP1W-8ER 扩展输出单元8点继电器输出12．CP1W-8ED 扩展输入单元8点DC输入13．CP1W-40EDT 扩展I/O单元40点24点输入16点晶体管输出.漏型14．CP1W-20EDT 扩展I/O单元20点12点入，8点晶体管输出.漏型15．CP1W-8ET 扩展输出单元8点晶体管输出.漏型16．CP1W-AD041 模拟量输入单元，4路分辨率1/600017．CP1W-DA041 模拟量输出单元，4路分辨率1/600018．CP1W-DA021 模拟量输出单元，2路分辨率1/600019．CP1W-MAD11 模拟量模块输出单元2入/1出, 分辨率1/600020．CP1W-TS001 温度传感器单元,热点偶输入2路21．CP1W-TS002 温度传感器单元,热点偶输入4路22．CP1W-TS101 温度传感器单元,铂电阻输入2路23．CP1W-TS102 温度传感器单元,铂电阻输入4路24. CP1W-CN811 CPM1A扩展单元用I/O连接电缆，80CM25. CP1W-EXT01 CJ1单元用适配器欧姆龙PLC--CQM1H 系列欧姆龙PLC--CQM1H 系列产品型号1. CQM1H-CPU11 CPU单元,最大I/O点；256点，程序容量；3.2K字不支持内装板2. CQM1H-CPU21 CPU单元,最大I/O点；256点，程序容量；3.2K字带RS232C口,不支持内装板3. CQM1H-CPU51 CPU单元,最大I/O点；512点，程序容量；7.2K字带RS232C口4. CQM1H-CPU61 CPU单元,最大I/O点；512点，程序容量；15.2K字带RS232C口5. CQM1H-CTB41 内装板,高速计数器板4点6. CQM1H-PLB21 内装板,脉冲I/O板2点7. CQM1H-ABB21 内装板,绝对值编码器接口板2点8. CQM1H-MAB42 内装板,模拟量I/O板4点9. CQM1H-SCB41 内装板,串行通讯板RS-232C 一个/RS422/485一个10. CQM1-PA203 电源单元. 100 - 240V AC11. CQM1-PA206 电源单元. 100 - 240V AC. 提供24V DC 0.5A12. CQM1-PD026 电源单元. 24V DC13. CQM1-ME04K 存储器盒（可选）EEPROM 4K字14. CQM1-ME08K 存储器盒（可选）EEPROM 8K字15. CQM1H-ME16K 存储器盒（可选）闪存16K 字16. CQM1-ME04R 存储器盒（可选）EEPROM 4K字.带时钟17. CQM1-ME08R 存储器盒（可选）EEPROM 8K字.带时钟18. CQM1H-ME16K 存储器盒（可选）闪存16K字.带时钟19. CS1W-CN114 手持编程器连接电缆.长度：0.05米20. CQM1-PR001-E 编程器（配 1.5米连接电缆）如需连CQM1H系列CPU,需加CS1W-CN11421. CQM1-ID211 输入单元8点. 12 - 24V DC22. CQM1-ID212 输入单元16点. 24V DC23. CQM1-ID213 输入单元32点. 24V DC24 CQM1-ID214 输入单元32点. 24V DC25. CQM1-IA121 输入单元8点.100 -120V AC26. CQM1-IA221 输入单元8点.200 -240V AC27. CQM1-OC221 输出单元8点.继电器250V AC/24V DC 2A28. CQM1-0C222 输出单元16点.继电器250V AC/24V DC 2A29. CQM1-OD211 输出单元8点.晶体管NPN 24V DC 2A30. CQM1-OD212 输出单元16点.晶体管NPN 24V DC 300mA31. CQM1-OD213 输出单元32点.晶体管NPN 24V DC 100mA32. CQM1-OD214 输出单元16点.晶体管PNP 24V DC 300mA33. CQM1-0D215 输出单元8点.晶体管PNP 24V DC 1A34. CQM1-OA221 输出单元8点.可控硅100-240V AC 0.4A35. CQM1-AD041 模拟量输入单元. 4路±10V/0-10V/1-5V/4-20mA36. CQM1-AD042 模拟量输入单元(无需供电单元) 4路37. CQM1-DA021 模拟量输出单元. 2路±10V/0-20mA38. CQM1-DA022 模拟量输出单元(无需供电单元) 2路39. CQM1-IPS01 模拟量供电单元供1单元40. CQM1-IPS02 模拟量供电单元供2单元41 CQM1-IC101 I/O控制单元42 CQM1-II101 I/O接口单元43. CQM1-TC001 温度控制单元两回路44. CQM1-CIF02 上位机通信专用电缆（RS-232C）45. CQM1H-CLK21 CONTROLLER LINK单元，CQM1H系列用欧姆龙PLC--C200HE/C200HG/C200HX系列欧姆龙PLC--C200HE/C200HG/C200HX系列产品型号1. C200HE-CPU11-E CPU单元内存3.2K最大I/O点数: 640点2. C200HE-CPU32-E CPU单元内存7.2K最大I/O点数: 880点3. C200HE-CPU42-E CPU单元内存7.2K最大I/O点数: 880点带RS232C，带时钟4. C200HG-CPU33-E CPU单元内存15.2K最大I/O点数: 880点带时钟5. C200HG-CPU43-E CPU单元内存15.2K最大I/O点数: 880点带RS232C,带时钟6. C200HG-CPU53-E CPU单元内存15.2K最大I/O点数:1184点带时钟7. C200HG-CPU63-E CPU单元内存15.2K最大I/O点数:1184点带RS232C,带时钟8. C200HX-CPU34-E CPU单元内存31.2K最大I/O点数: 880点带时钟9. C200HX-CPU44-E CPU单元内存31.2K最大I/O点数: 880点带RS232C,带时钟10. C200HX-CPU54-E CPU单元内存31.2K最大I/O点数:1184点带时钟11. C200HX-CPU64-E CPU单元内存31.2K最大I/O点数:1184点带RS232C,带时钟12. C200HX-CPU65-ZE CPU单元内存63.2K最大I/O点数:1184点带RS232C,带时钟13. C200HX-CPU85-ZE CPU单元内存63.2K最大I/O点数:1184点带RS232C,带时钟14. C200HW-BC051 CPU底板可安装5个I/O单元15. C200HW-BC081-V1 CPU底板可安装8个I/O单元16. C200HW-BC101-V1 CPU底板可安装10个I/O单元17. C200HW-BI051 扩展I/O底板可安装5个I/O单元18. C200HW-BI081-V1 扩展I/O底板可安装8个I/O单元19. C200HW-BI101-V1 扩展I/O底板可安装10个I/O单元20. C200HW-PA204 电源单元AC110-120V/200-240V21. C200HW-PA204S 电源单元AC110-120V/200-240V，带24VDC使用电源22. C200HW-PD024 电源单元DC24V23. C200HW-ME04K EEPROM 存储单元4K24. C200HW-ME08K EEPROM 存储单元8K25. C200HW-ME16K EEPROM 存储单元16K26. C200HW-ME32K EEPROM 存储单元32K27. C200HW-COM01 通信板SYSMAC LINK与SYSMATE NET链接单元通信端口一个28. C200HW-COM02-V1 通信板RS232端口一个29. C200HW-COM03-V1 通信板一个RS-422/485口30. C200HW-COM04-EV1 通信板与SYSMAC LINK与SYSMAC NET链接单元通信端口RS-232C端口通信协议宏功能各一个31. C200HW-COM05-EV1 二个RS-232C 端口和一个通讯协议宏功能32. C200HW-COM06-EV1 一个RS422/485端口和一个RS232C端口通信协议宏功能33. C200HW-CLK21 C200HW controller link单元34. C200HW-CE001 C200HW controller link 连接器35. C200H-CN311 扩展连接电缆, 30cm36. C200H-CN711 扩展连接电缆, 70cm37. C200H-CN221 扩展连接电缆, 2m38. C200H-CN521 扩展连接电缆, 5m39. C200H-CN131 扩展连接电缆, 10m40. C200H-PR027-E 编程器41. C200H-CN222 编程器连接电缆,2m42. C200H-CN422 编程器连接电缆,4m43. C200H-ID001 输入单元, 8点, 无电压接NPN44. C200H-ID002 输入单元, 8点, 无电压接点NPN45. C200H-ID211 输入单元, 8点, 12 - 24 VDC46. C200H-ID212 输入单元,16点, 24 VDC47. C200H-IA121 输入单元, 8点, 100 -120 V AC48. C200H-IA122 输入单元,16点, 100 -120 V AC49. C200H-IA221 输入单元, 8点, 200 -240 V AC50. C200H-IA222 输入单元,16点, 200 -240 V AC51. C200H-IM211 输入单元, 8点, 12 - 24 V AC/DC52. C200H-IM212 输入单元,16点, 12 - 24 V AC/DC53. C200H-OC221 输出单元, 8点, 继电器250V AC/24VDC 2A54. C200H-OC222 输出单元,12点, 继电器同上55. C200H-OC223 输出单元, 5点, 继电器独立接点同上56. C200H-0C224 输出单元, 8点, 继电器独立接点同上57. C200H-OC225 输出单元,16点, 继电器同上58. C200H-OD411 输出单元, 8点, 晶体管1A 12-48VDC59. C200H-OD211 输出单元,12点, 晶体管0.3A 12-48VDC60. C200H-OD212 输出单元,16点, 晶体管0.3A 12-48VDC61. C200H-OA221 输出单元, 8点, 可控硅1A 200V AC62. C200H-OA222 输出单元,12点, 可控硅0.3A 200V AC63. C200H-ID215 高密度I/O单元, DC输入24VDC 32点64. C200H-ID501 高密度I/O单元, TTL输入5VDC 32点65. C200H-OD215 高密度I/O单元, 晶体管输出24VDC 0.1A 32点66. C200H-OD501 高密度I/O单元, TTL输出5VDC 35mA 32点67. C200H-MD501 高密度I/O单元, 混合输入/输出, 5VDC输入16点, 5VDC 35mA输出16点68. C200H-MD215 高密度I/O单元, 混合输入/输出,24VDC输入16点,24VDC 0.1A输出16点69. C200H-AD001 模拟量输入单元,4路12位A/D 4～20mA/1～5V/0～10V&, nbsp; 可选70. C200H-AD002 模拟量输入单元,8路12位A/D 4～20mA/1～5V/0～10V/-10～+10V 可选71. C200H-AD003 模拟量输入单元,8路12位A/D 1～5V 0～10V -10～+10V 4～20 mA 可选72．C200H-DA001 模拟量输出单元,2路12位D/A 4～20mA/1～5V/0～10V 可选73. C200H-DA002 模拟量输出单元,4路12位D/A 4～20mA/-10～10V 可选74. C200H-DA003 模拟量输出单元,8路12位D/A 1～5V 0～10V -10～+10V75. C200H-DA004 模拟量输出单元,8路,4～20MA76. C200H-MAD01 模拟量输入/输出单元,2输入和2输出,1～5V/0～10V/-10V～+10V77. C200H-CT001-V1 高速计数器单元,BCD 7位计数速度:50Kpps 1路78. C200H-CT002 高速计数器单元,BCD 7位计数速度:75Kpps 1路79. C200H-CT021 高速计数器单元,BCD 7位计数速度:75Kpps 2路80. C200H-NC111 位置控制单元,脉冲串输出型范围1-100000PPS 1轴81. C200H-NC112 位置控制单元,伺服驱动范围1-250000PPS 1轴82. C200H-TS001 温度传感器单元,热点偶输入（K,J）4路83. C2OOH-TS101 温度传感器单元,铂电阻信号（Pt）4路84. C200H-TC003 温度控制单元,热电偶输入2路,电流输出85. C200H-TC103 温度控制单元,铂电阻输入2路,电流输出86. C2OOH-PID03 PID控制单元,2路, 4～20mA/1～5V/0～5V/0～10V电流输出87. C200H-SP001 占空单元88. C200H-COV11 I/O单元盖板89. C200H-BAT09 锂电池3V90. C200HW-DRM21-V1 COMPOBUS/D主站单元欧姆龙PLC--CJ1系列欧姆龙PLC--CJ1系列产品型号1. CJ1M-CPU11 CPU单元I/O点数160，5K程序容量，不可接扩展机架。
欧姆龙PLC选型手册大全
欧姆龙PLC型号欧姆龙PLC--CPM1A-V1系列欧姆龙PLC--CPM1A-V1系列产品型号1.CPM1A-10CDR-A-V110点CPU单元AC100-220V、6点入，4点继电器输出（1A是型号代号；10表示输入输出总点数为10点，具体是6点输入，4点输出；C表示是CPU单元；D表示混合型，也就是有输入也有输出；R表示继电器输出型；A表示工作电压为交流电100~240V）2.CPM1A-10CDR-D-V110点CPU单元DC24V、6点入，4点继电器输出3CPM1A-10CDT-D-V110点CPU单元DC24V、6点入，4点晶体管输出.漏型4.CPM1A-20CDR-A-V120点CPU单元AC100-220V12点入，8点继电器输出5.CPM1A-20CDR-D-V120点CPU单元DC24V12点入，8点继电器输出6.CPM1A-20CDT-D-V120点CPU单元DC24V12点入，8点晶体管输出.漏型7.CPM1A-30CDR-A-V130点CPU单元AC100-220V18点入，12点继电器输出8.CPM1A-30CDR-D-V130点CPU单元DC24V18点入，12点继电器输出9.CPM1A-30CDT-D-V130点CPU单元DC24V18点入，12点晶体管输出.漏型10.CPM1A-40CDR-A-V140点CPU单元AC100-220V24点入，16点继电器输出11.CPM1A-40CDR-D-V140点CPU单元DC24V24点入，16点继电器输出12.CPM1A-40CDT-D-V140点CPU单元DC24V24点入，16点晶体管输出.漏型13.CPM1A-40EDR扩展I/O单元40点24点输入16点继电器输出14.CPM1A-20EDR1扩展I/O单元20点12点入,8点继电器输出15.CPM1A-8ER扩展输出单元8点继电器输出16.CPM1A-8ED扩展输入单元8点DC输入17.CPM1A-40EDT扩展I/O单元40点24点输入16点晶体管输出.漏型18.CPM1A-20EDT扩展I/O单元20点12点入，8点晶体管输出.漏型19.CPM1A-8ET扩展输出单元8点晶体管输出.漏型20．CPM1A-MAD01-NL模拟量模块输出单元2入/1出输入:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安21.CPM1A-MAD02-CH模拟量输入输出单元4入/1出输入:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安22．CPM1A-DA001模拟量输出单元2路分辨率1/4000转换速率2.5ms/CH每个输出通道可独立设置量程输出：-10～10V0～10V0～5V0～20mA1～5V4～20mA23.CPM1A-DA002模拟量输出单元4路分辨率1/4000转换速率2.5ms/CH每个输出通道可独立设置量程输出：-10～10V0～10V0～5V0～20mA1～5V4～20mA24.CPM1A-AD041模拟量输入单元，4路分辨率1/600025.CPM1A-DA041模拟量输出单元，4路分辨率1/600026.CPM1-CIF01RS232适配器27.CPM1-CIF11RS422适配器28.CPM1A-CIF12RS485适配器29.CQM1-PR001-E手持编程器电缆长度2米欧姆龙PLC--CPM2A系列欧姆龙PLC--CPM2A系列产品型号1.CPM2A-20CDR-D20点CPU单元DC24V12点入8点继电器输出自带RS2322.CPM2A-20CDT-D20点CPU单元DC24V12点入8点晶体管输出自带RS2323.CPM2A-30CDR-D30点CPU单元DC24V18点入12点继电器输出自带RS2324.CPM2A-30CDT-D30点CPU单元DC24V18点入12点晶体管输出自带RS2325.CPM2A-40CDR-D40点CPU单元DC24V24点入16点继电器输出自带RS2326.CPM2A-40CDT-D40点CPU单元DC24V24点入16点晶体管输出自带RS2327.CPM2A-60CDR-D60点CPU单元DC24V36点入24点继电器输出自带RS2328.CPM2A-60CDT-D60点CPU单元DC24V36点入24点晶体管输出自带RS2329.CPM2AH-20CDR-A NEW20点CPU单元AC100-220V12点入8点继电器输出自带RS23210.CPM2AH-30CDR-A NEW30点CPU单元AC100-220V18点入12点继电器输出自带RS23211.CPM2AH-40CDR-A NEW40点CPU单元AC100-220V24点入16点继电器输出自带RS23212.CPM2AH-60CDR-A NEW60点CPU单元AC100-220V36点入24点继电器输出自带RS23213.CPM2AE-60CDR-A60点CPU单元AC100-220V36点入24点继电器输出14.CPM2A-BAT01锂电池3.6v欧姆龙PLC--CP1L系列欧姆龙PLC--CP1L系列产品型号1.CP1L-L14DR-A14点CPU单元,AC100-220V8入6点继电器输出.2.CP1L-L14DR-D14点CPU单元,DC24V8入6点继电器输出.3.CP1L-L14DT-D14点CPU单元,DC24V8入6点晶体管输出.4.CP1L-L20DR-A20点CPU单元,AC100-220V12入8点继电器输出,5.CP1L-L20DR-D20点CPU单元,DC24V12入8点继电器输出.6.CP1L-L20DT-D20点CPU单元,DC24V12入12点晶体管输出.7.CP1L-M30DR-A30点CPU单元,AC100-220V18入12点继电器输出.8.CP1L-M30DR-D30点CPU单元,DC24V18入12点继电器输出.9.CP1L-M30DT-D30点CPU单元,DC24V12入12点晶体管输出.10.CP1L-M40DR-A40点CPU单元,AC100-220V24入16点继电器输出.11.CP1L-M40DR-D40点CPU单元,DC24V24入16点继电器输出.12.CP1L-M40DT-D40点CPU单元,DC24V24入16点晶体管输出.欧姆龙PLC--CP1H系列欧姆龙PLC--CP1H系列产品型号1.CP1H-X40DR-A40点CPU单元,24入16点继电器输出.高速计数50/100khz4轴.usb端口编程.2.CP1H-XA40DR-A40点CPU单元,24入16点继电器输出.高速计数50/100khz4轴.usb端口编程.集成模拟量4入2出.3.CP1H-X40DT-D40点CPU单元,24入16点晶体管输出.高速计数50/100khz4轴.usb端口编程.脉冲输出100khz2轴30khz2轴4.CP1H-XA40DT-D40点CPU单元,24入16点晶体管输出.高速计数50/100khz4轴.usb端口编程.脉冲输出100khz2轴30khz2轴.集成模拟量4入2出.以下CP1L/CP1H共通5.CP1W-CIF11CPU单元用RS-485可选板6.CP1W-CIF01CPU单元用RS-232可选板7.CP1W-ME05M内存盒8.CP1W-40EDR扩展I/O单元40点24点输入16点继电器输出9.CP1W-20EDR1扩展I/O单元20点12点入,8点继电器输出10．CP1W-16ER扩展输出单元16点继电器输出11.CP1W-8ER扩展输出单元8点继电器输出12．CP1W-8ED扩展输入单元8点DC输入13．CP1W-40EDT扩展I/O单元40点24点输入16点晶体管输出.漏型14．CP1W-20EDT扩展I/O单元20点12点入，8点晶体管输出.漏型15．CP1W-8ET扩展输出单元8点晶体管输出.漏型16．CP1W-AD041模拟量输入单元，4路分辨率1/600017．CP1W-DA041模拟量输出单元，4路分辨率1/600018．CP1W-DA021模拟量输出单元，2路分辨率1/600019．CP1W-MAD11模拟量模块输出单元2入/1出,分辨率1/600020．CP1W-TS001温度传感器单元,热点偶输入2路21．CP1W-TS002温度传感器单元,热点偶输入4路22．CP1W-TS101温度传感器单元,铂电阻输入2路23．CP1W-TS102温度传感器单元,铂电阻输入4路24.CP1W-CN811CPM1A扩展单元用I/O连接电缆，80CM25.CP1W-EXT01CJ1单元用适配器欧姆龙PLC--CQM1H系列欧姆龙PLC--CQM1H系列产品型号1.CQM1H-CPU11CPU单元,最大I/O点；256点，程序容量；3.2K字不支持内装板2.CQM1H-CPU21CPU单元,最大I/O点；256点，程序容量；3.2K字带RS232C口,不支持内装板3.CQM1H-CPU51CPU单元,最大I/O点；512点，程序容量；7.2K字带RS232C口4.CQM1H-CPU61CPU单元,最大I/O点；512点，程序容量；15.2K字带RS232C口5.CQM1H-CTB41内装板,高速计数器板4点6.CQM1H-PLB21内装板,脉冲I/O板2点7.CQM1H-ABB21内装板,绝对值编码器接口板2点8.CQM1H-MAB42内装板,模拟量I/O板4点9.CQM1H-SCB41内装板,串行通讯板RS-232C一个/RS422/485一个10.CQM1-PA203电源单元.100-240V AC11.CQM1-PA206电源单元.100-240V AC.提供24V DC0.5A12.CQM1-PD026电源单元.24V DC13.CQM1-ME04K存储器盒（可选）EEPROM4K字14.CQM1-ME08K存储器盒（可选）EEPROM8K字15.CQM1H-ME16K存储器盒（可选）闪存16K字16.CQM1-ME04R存储器盒（可选）EEPROM4K字.带时钟17.CQM1-ME08R存储器盒（可选）EEPROM8K字.带时钟18.CQM1H-ME16K存储器盒（可选）闪存16K字.带时钟19.CS1W-CN114手持编程器连接电缆.长度：0.05米20.CQM1-PR001-E编程器（配1.5米连接电缆）如需连CQM1H系列CPU,需加CS1W-CN11421.CQM1-ID211输入单元8点.12-24V DC22.CQM1-ID212输入单元16点.24V DC23.CQM1-ID213输入单元32点.24V DC24CQM1-ID214输入单元32点.24V DC25.CQM1-IA121输入单元8点.100-120V AC26.CQM1-IA221输入单元8点.200-240V AC27.CQM1-OC221输出单元8点.继电器250V AC/24V DC2A28.CQM1-0C222输出单元16点.继电器250V AC/24V DC2A29.CQM1-OD211输出单元8点.晶体管NPN24V DC2A30.CQM1-OD212输出单元16点.晶体管NPN24V DC300mA31.CQM1-OD213输出单元32点.晶体管NPN24V DC100mA32.CQM1-OD214输出单元16点.晶体管PNP24V DC300mA33.CQM1-0D215输出单元8点.晶体管PNP24V DC1A34.CQM1-OA221输出单元8点.可控硅100-240V AC0.4A35.CQM1-AD041模拟量输入单元.4路±10V/0-10V/1-5V/4-20mA36.CQM1-AD042模拟量输入单元(无需供电单元)4路37.CQM1-DA021模拟量输出单元.2路±10V/0-20mA38.CQM1-DA022模拟量输出单元(无需供电单元)2路39.CQM1-IPS01模拟量供电单元供1单元40.CQM1-IPS02模拟量供电单元供2单元41CQM1-IC101I/O控制单元42CQM1-II101I/O接口单元43.CQM1-TC001温度控制单元两回路44.CQM1-CIF02上位机通信专用电缆（RS-232C）45.CQM1H-CLK21CONTROLLER LINK单元，CQM1H系列用欧姆龙PLC--C200HE/C200HG/C200HX系列欧姆龙PLC--C200HE/C200HG/C200HX系列产品型号1.C200HE-CPU11-E CPU单元内存3.2K最大I/O点数:640点2.C200HE-CPU32-E CPU单元内存7.2K最大I/O点数:880点3.C200HE-CPU42-E CPU单元内存7.2K最大I/O点数:880点带RS232C，带时钟4.C200HG-CPU33-E CPU单元内存15.2K最大I/O点数:880点带时钟5.C200HG-CPU43-E CPU单元内存15.2K最大I/O点数:880点带RS232C,带时钟6.C200HG-CPU53-E CPU单元内存15.2K最大I/O点数:1184点带时钟7.C200HG-CPU63-E CPU单元内存15.2K最大I/O点数:1184点带RS232C,带时钟8.C200HX-CPU34-E CPU单元内存31.2K最大I/O点数:880点带时钟9.C200HX-CPU44-E CPU单元内存31.2K最大I/O点数:880点带RS232C,带时钟10.C200HX-CPU54-E CPU单元内存31.2K最大I/O点数:1184点带时钟11.C200HX-CPU64-E CPU单元内存31.2K最大I/O点数:1184点带RS232C,带时钟12.C200HX-CPU65-ZE CPU单元内存63.2K最大I/O点数:1184点带RS232C,带时钟13.C200HX-CPU85-ZE CPU单元内存63.2K最大I/O点数:1184点带RS232C,带时钟14.C200HW-BC051CPU底板可安装5个I/O单元15.C200HW-BC081-V1CPU底板可安装8个I/O单元16.C200HW-BC101-V1CPU底板可安装10个I/O单元17.C200HW-BI051扩展I/O底板可安装5个I/O单元18.C200HW-BI081-V1扩展I/O底板可安装8个I/O单元19.C200HW-BI101-V1扩展I/O底板可安装10个I/O单元20.C200HW-PA204电源单元AC110-120V/200-240V21.C200HW-PA204S电源单元AC110-120V/200-240V，带24VDC使用电源22.C200HW-PD024电源单元DC24V23.C200HW-ME04K EEPROM存储单元4K24.C200HW-ME08K EEPROM存储单元8K25.C200HW-ME16K EEPROM存储单元16K26.C200HW-ME32K EEPROM存储单元32K27.C200HW-COM01通信板SYSMAC LINK与SYSMATE NET链接单元通信端口一个28.C200HW-COM02-V1通信板RS232端口一个29.C200HW-COM03-V1通信板一个RS-422/485口30.C200HW-COM04-EV1通信板与SYSMAC LINK与SYSMAC NET链接单元通信端口RS-232C端口通信协议宏功能各一个31.C200HW-COM05-EV1二个RS-232C端口和一个通讯协议宏功能32.C200HW-COM06-EV1一个RS422/485端口和一个RS232C端口通信协议宏功能33.C200HW-CLK21C200HW controller link单元34.C200HW-CE001C200HW controller link连接器35.C200H-CN311扩展连接电缆,30cm36.C200H-CN711扩展连接电缆,70cm37.C200H-CN221扩展连接电缆,2m38.C200H-CN521扩展连接电缆,5m39.C200H-CN131扩展连接电缆,10m40.C200H-PR027-E编程器41.C200H-CN222编程器连接电缆,2m42.C200H-CN422编程器连接电缆,4m43.C200H-ID001输入单元,8点,无电压接NPN44.C200H-ID002输入单元,8点,无电压接点NPN45.C200H-ID211输入单元,8点,12-24VDC46.C200H-ID212输入单元,16点,24VDC47.C200H-IA121输入单元,8点,100-120VAC48.C200H-IA122输入单元,16点,100-120VAC49.C200H-IA221输入单元,8点,200-240VAC50.C200H-IA222输入单元,16点,200-240VAC51.C200H-IM211输入单元,8点,12-24VAC/DC52.C200H-IM212输入单元,16点,12-24VAC/DC53.C200H-OC221输出单元,8点,继电器250VAC/24VDC2A54.C200H-OC222输出单元,12点,继电器同上55.C200H-OC223输出单元,5点,继电器独立接点同上56.C200H-0C224输出单元,8点,继电器独立接点同上57.C200H-OC225输出单元,16点,继电器同上58.C200H-OD411输出单元,8点,晶体管1A12-48VDC59.C200H-OD211输出单元,12点,晶体管0.3A12-48VDC60.C200H-OD212输出单元,16点,晶体管0.3A12-48VDC61.C200H-OA221输出单元,8点,可控硅1A200VAC62.C200H-OA222输出单元,12点,可控硅0.3A200VAC63.C200H-ID215高密度I/O单元,DC输入24VDC32点64.C200H-ID501高密度I/O单元,TTL输入5VDC32点65.C200H-OD215高密度I/O单元,晶体管输出24VDC0.1A32点66.C200H-OD501高密度I/O单元,TTL输出5VDC35mA32点67.C200H-MD501高密度I/O单元,混合输入/输出,5VDC输入16点,5VDC35mA输出16点68.C200H-MD215高密度I/O单元,混合输入/输出,24VDC输入16点,24VDC0.1A输出16点69.C200H-AD001模拟量输入单元,4路12位A/D4～20mA/1～5V/0～10V&,nbsp;可选70.C200H-AD002模拟量输入单元,8路12位A/D4～20mA/1～5V/0～10V/-10～+10V可选71.C200H-AD003模拟量输入单元,8路12位A/D1～5V0～10V-10～+10V4～20mA可选72．C200H-DA001模拟量输出单元,2路12位D/A4～20mA/1～5V/0～10V可选73.C200H-DA002模拟量输出单元,4路12位D/A4～20mA/-10～10V可选74.C200H-DA003模拟量输出单元,8路12位D/A1～5V0～10V-10～+10V75.C200H-DA004模拟量输出单元,8路,4～20MA76.C200H-MAD01模拟量输入/输出单元,2输入和2输出,1～5V/0～10V/-10V～+10V77.C200H-CT001-V1高速计数器单元,BCD7位计数速度:50Kpps1路78.C200H-CT002高速计数器单元,BCD7位计数速度:75Kpps1路79.C200H-CT021高速计数器单元,BCD7位计数速度:75Kpps2路80.C200H-NC111位置控制单元,脉冲串输出型范围1-100000PPS1轴81.C200H-NC112位置控制单元,伺服驱动范围1-250000PPS1轴82.C200H-TS001温度传感器单元,热点偶输入（K,J）4路83.C2OOH-TS101温度传感器单元,铂电阻信号（Pt）4路84.C200H-TC003温度控制单元,热电偶输入2路,电流输出85.C200H-TC103温度控制单元,铂电阻输入2路,电流输出86.C2OOH-PID03PID控制单元,2路,4～20mA/1～5V/0～5V/0～10V电流输出87.C200H-SP001占空单元88.C200H-COV11I/O单元盖板89.C200H-BAT09锂电池3V90.C200HW-DRM21-V1COMPOBUS/D主站单元欧姆龙PLC--CJ1系列欧姆龙PLC--CJ1系列产品型号1.CJ1M-CPU11CPU单元I/O点数160，5K程序容量，不可接扩展机架。
欧姆龙PLC编程手册(中文)07
附录H
有关CPM1A-AD041
■规格
CPM1A-AD041是模拟量输入单元。 CPM2AH 最多可以连接3个扩展单元, 包括扩展I/O单元，CPM1A-AD041以 及CPM1A-DA041(模拟量输出单元)。CPM1A-AD041包含4路模拟量输入，在CPM2AH全部接模拟量输入单元的 情况下, 系统最多可提供12路模拟量输入。
信号 电压输入 电流输入 公共端 电压输入 电流输入 公共端 电压输入 电流输入 公共端 电压输入 电流输入 公共端
注：当作为电流输入时将VIN1和I IN1，VIN2和I IN2，VIN3和I IN3，VIN4和 I IN4短接。
30点 CPU单元
CPM1A-AD041 模拟量输入单元
输出
IR010 IR011
IR012 IR013
设定输入信号范围
通过将量程控制字写入到模拟量输入单元的输出通道内来实现输入信号范围的设定。为了使模拟量输入单元能 够转换模拟量必须设定量程控制字。各种模拟信号输入范围的量程控制字设定在下面的表格中列出。 CPM1A-AD041通过连接适当的端子来选择电压/电流输入。 在程序执行的第一个扫描周期将量程控制字写入到模拟量输入单元的输出通道(n+1, n+2)中。
断线检测功能
当输入范围被设定在1～5V并且输入电压跌落到0.8V以下（或输入范围设定在4～20mA并且电流跌落到3.2mA以 下）时，断线检测功能被开启。当断线检测功能被激活后，转换的数据将被设定为8000。在数据转换过程中断 线检测功能是可以清除的。如果模拟量输入重新回到转换范围内，断线检测功能将自动清除。
断线检测
189C(6300) 1770(6000)
0000(0) FED4(-300)
欧姆龙plc编程软件使用手册
CX-One/CX-Programmer有PDF文件格式的操作手册。
使用CX-Programmer之前请先阅读操作手册中的“注”和“注意事项”。
CX-Programmer免费版的显示界面，有一部分可能与本指南的所示界面有所不同，敬请注意。
“CX-Programmer使用指南”描述了CX-Programmer的基本操作步骤。
详细描述请参阅PDF文件中的帮助或操作手册。
*要显示PDF文件，您的PC中需要4.0或以上版本的Acrobat Reader。
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-1•••••••••••••••••••••••••••••••••••••••••••••••••1-1•••••••••••••••••••••••••••••••••••••••••••••••••••••••1-5••••••••••••••••••••••••••••••••••••••••••••••••1-7••••••••••••••••••••••••••••••••••••••••••••••••1-8••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-9••••••••••••••••••••••••••••••••••••••••••••1-10•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-11••••••••••••••••••••••••••••••••••••••••••••••••1-13•••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-14••••••••••••••••••••••••••••••••••••••••••••••••••••1-15••••••••••••••••••••••••••••••••••••••••••••••••••••••1-16•••••••••••••••••••••••••••••••••••••••••••••••••••1-18••••••••••••••••••••••••••••••••••••••••••••••••••••1-19•••••••••••••••••••••••••••••••••••••••••••••••••••1-19••••••••••••••••••••••••••••••••••••••••••••••••1-20••••••••••••••••••••••••••••••••••••••••••••••1-21••••••••••••••••••••••••••••••••••••••••••••••1-21••••••••••••••••••••••••••••••••••••••••••••••••••••1-22•••••••••••••••••••••••••••••••••••••••••••••••••••1-22•••••••••••••••••••••••••••••••••••••••1-23•••••••••••••••••••••••••••••••••••••••••1-24••••••••••••••••••••••••••••••••••••1-25•••••••••••••••••••••••••••••••••••1-26 ••••••••••••••••••••••••••••••••••••••••••••••••••1-27•••••••••••••••••••••••••••••••••••••1-28••••••••••••••••••••••••••••••••••••••••••••••••1-29••••••••••••••••••••••••••••••••••••••••••••••••1-30••••••••••••••••••••••••••••••••••••••••••••••1-31 •••••••••••••••••••••••••••••••••••••••••••••1-31目录第二章在线/调试适用PC 适用设备型号第一章安装和启动1. 安装1-1. 安装CX-Programmer 1-2. 在线注册2.打开新工程和设置设备型号3.打开新工程和设置设备型号4. 主窗口4-1.兼容SYSWIN 软件的按键分配4-2. 段4-3.删除和显示其他窗口5.创建程序5-1.常开接点的输入5-2.线圈的输入5-3.符号注释的编辑5-4.条注释的输入5-5.常闭接点的输入5-6.元素注释的输入5-7.上升沿微分接点的输入5-8.下降沿微分接点的输入5-9.向上垂线的输入5-10.向下垂线的输入5-11.高级指令的输入1 -字符串的输入5-12.高级指令的输入1 -有用的功能5-13.辅助继电器的输入-1.0 秒时钟脉冲位5-14.高级指令的输入2 –微分指令的输入5-15.或逻辑的条输入5-16.高级指令的输入3–通过功能号来输入5-17.定时器指令的输入5-18.计数器指令的输入5-19.条的编辑…复制和粘贴5-20. END 指令的输入1. 程序错误检查(编译)2.进入在线3.监视4.监视-2同时监视程序中多处位置5.监视-3以十六进制数监视6.监视-4查看窗口7.监视-5查看窗口的当前值修改和二进制数监视8.查看窗口的有用功能9.监视-6监视窗口-210.监视-7以短条形式显示11.监视-8微分监视12.强制为On/Off 13.强制-on/off 位的显示列表14.修改定时器的设定值15.修改定时器的当前值16.查找功能-1通过地址引用工具查找17.查找功能-2梯形图的折回查找18.查找功能-3通过注释的关键字来查找19.查找功能-4进入条注释20.查找功能-5查找位地址21.在线编辑实用的功能•••••••••••••••••••••••••••••••••••••••••••••••••••2-1•••••••••••••••••••••••••••••••••••••••••••••••••••••••••2-2•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2-3••••••••••••••••••••••••••••••••••••••••2-4•••••••••••••••••••••••••••••••••••••••••••2-4•••••••••••••••••••••••••••••••••••••••••••••••••2-5•••••••••••••••••••••••••••••••••2-6•••••••••••••••••••••••••••••••••••••••••••••••••2-7•••••••••••••••••••••••••••••••••••••••••••••••••2-8•••••••••••••••••••••••••••••••••••••••••••••2-9••••••••••••••••••••••••••••••••••••••••••••••••2-10••••••••••••••••••••••••••••••••••••••••••••••••••••••2-11••••••••••••••••••••••••••••••••••••••••••••••2-11•••••••••••••••••••••••••••••••••••••••••••••••••2-12•••••••••••••••••••••••••••••••••••••••••••••••••2-12•••••••••••••••••••••••••••••••••••••••2-13•••••••••••••••••••••••••••••••••••••••2-14•••••••••••••••••••••••••••••••••••••2-16••••••••••••••••••••••••••••••••••••••••••••2-17••••••••••••••••••••••••••••••••••••••••••••••2-18•••••••••••••••••••••••••••••••••••••••••••••••••••••••••2-19••••••••••••••••••••••••••••••••••••••••••••••••••••••Appendix适用PC硬件要求*1:对于Windows95和CS/CJ 系列PLC, 不能使用CX-Programmer 的I/O 表和单元设置（参数设置、专用工具激活、消耗电流指示、底板宽度指示和高功能单元DIP 开关状态监视等）。
欧姆龙PLC编程手册(中文)04
命令格式
@ x 101 x 100 R # OP1 OP2 OP3 OP4 x 103 x 102 x 101 x 100
＊
节点号
头代码
名称
TC号*
FCS
终止符
响应格式
注 TC 号：在CPM2A/CPM2C PC中是0000～0255；在CPM1/CPM1A/SRM1(-V2) PC中是0000～0127
2. 当写超过29个字的数据时，应将命令拆分开来。
尾码00表示正常完成。
@ x 101 x 100 W D x 161 x 160
＊
节点号
头代码
尾码
FCS
终止符
注 CPM1/CPM1A PCs中的DM1024～DM6143 和CPM2A/CPM2C /SRM1(-V2)PCs 中的DM 2048～DM 6143这些字不能被定义。如果企图写这些字中任何一个字， 对这些字的写操作将不执行，且命令正常结束。
节点号
头代码
程序地址
名称
TC号
响应格式 参数
288
OP1 OP2 OP3 OP4 x 103 x 102 x 101 x 100
＊
操作数
SV
FCS
终止符
注 TC号：在CPM2A/CPM2C PCs中是0000～0255；在CPM1/CPM1A/SRM1(-V2) PCs中是DM0000～0127
尾码00表示正常完成
名字
指令名
OP1
OP2
OP3
OP4
T
I
M
空格
定时器
T
I
M
H
高速定时器
T
I
M
L
长定时器
欧姆龙编程器的使用手册
二、编程器的使用 (4)一、编程器的面板及功能 (1)2、编程器的功能 (3)1、编程器的面板 (2)目 录第一章编程器的使用第一章 编程器的使用可与CPM1A配合使用的编程器为CQM1—PRO01或C200H—PRO27，两种编程器基本相同。
一、编程器的面板及功能1、编程器的面板编程器的模式：编程器共有三个模式供选择编程（PROGAM）模式——CPM1A处于停止状态，此时可以进行用户程序的写入、修改、清除内存，以及程序检查等针对程序的操作。
监视（MONITOR）模式——CPM1A处于运行状态，输入输出的处理同运行模式一样。
在这种模式下可实现CPM1A的运行状态的监视，接点强制ON/OFF及定时器/计数器的设定值/当前值的修改，通道数据当前值的个修改等等。
主要用于系统试运行调整。
运行（RUN）模式——用于CPM1A的运行状态。
这种模式下，可进行CPM1A的运行监视，但不能用编程器来修改接点的强制ON/OFF及定时器/计数器的设定值/当前值。
*当CPM1A上不加编程器时，通电后PLC自动处于RUN运行状态下；当PLC上加有编程器时，PLC的工作方式取决于编程器上的工作方式选择开关的位置。
- 1 -- 2 -2、编程器的功能名 称 功 能1 内存清除 用户程序、PLC系统设定、各继电器、T/C、DM的数据清除2 地址建立 在进行程序输入、读出、插入、删除等操作时，建立程序存储器地址3 程序输入 进行程序的输入、指令的修改和设定值修改等操作4 程序读出 读出程序存储器的内容，在运行、监控方式下可读出触点的通断状态5 程序检查 确认程序的内容是否符合编程规则,程序中有错时,出错的地址及内容将显示出来6 指令检索 检索程序中的指令7 触点检索 检索程序中指定的各继电器、定时器/计数器的触点8 指令插入 在原有程序中间插入指令程序9 指令删除 在原有程序中删除部分指令程序10 位、数、字监视 监视继电器、定时器、计数器、数据存储器的数据内容11 多点监视 同时进行6点或通道的监视。
欧姆龙手编CQM1-PRO01
一． 手编初始操作1. P C 电源灯ON,插入手编，显示：2.按CLR －MON ，显示PC 工作模式画面:(在模式画面，按SHIFT-B(Buzzer)，关掉按键声音，同样再按SHIFT －B ，开启按键声音)3. 再按CLR ，从模式画面进入到初始画面：从初始画面返回到模式画面时，按SHIFT －CLR4. 若程序设有四位(0-F)密码，在模式画面状态，按RESET ，显示：5. 输入密码，再按WRITE ，进入程序初始画面。
6. 在编程时设置密码步骤：a) 在程序00000步,按LD －SHIFT －AR1001－INS －b) 按FUN49－INS －c) 在显示F049DATA A 画面输入#0，按WRITE ；在显示F049DATA B 画面输入#0，按WRITE ；在显示F049DATA C 画面输入#****(*为0－F的四位数密码)，按WRITE。
二．读取/查找程序(运行/监视/编程模式可用)1. 按程序地址(步)查找：2.按指令查找：3．按位地址查找：可指定位地址如下表：三．编程(只在编程模式可用)1.改写指令2. 插入指令：3. 删除指令：4.更改位地址：5.NO/NC变换：6.更改微分指令：7.修改计时器/计数器设置值：计时器/计数器设置值变更方法1.变更常数或字2.常数的微调四．监视程序的执行状态：1.I/O位状态监视(运行/监视模式)按CLR终止操作。
在I/O位状态监视操作期间按MON，进入单点监视操作，再按CLR，返回I/O状态监视操作。
2.单点I/O监视操作(运行/监视/编程模式)用于监视I/O单个位的当前值或每次监视一个字。
有两种监视I/O的方法：a)监视I/O指定地址b)指定程序地址并且监视相应指令的操作数●在运行/监视/编程模式可进行单点监视●当监视位状态时，位的ON/OFF状态可以改变（参考5.6节）●当监视字数据（16位数据）时，字的内容可以更改（参考5.5 节）5.2.1 监视I/O记忆的指定地址指定位ON/OFF状态监视（单个位数据）监视计时器/计数器的完成标志和当前值监视指定字（16位数据）的当前值用于监视的指定字地址（16位）5.2.2 指定程序地址操作数的监视5.3 I/O多点监视（运行/监视/编程模式）保存I/O多点监视结果清除所有监视显示：5.4 监视显示格式用下面键组合可以改变字(16位数据)的显示格式――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――5.5 改变字(16位)的当前值5.5.1 改变当前值的基本操作(监视及编程模式有效)5.5.2 从16进制或BCD显示中来改变当前值(监视及编程模式有效)5.5.3 ――――――――――――――――――――――――――――――――――――――――――――――――――――――――――5.6 强制位ON/OFF(监视及编程模式有效)5.6.1 持续的强制SET/RESET(有S可R显示)当有下列情形时，强制SET/RESET操作被解除：a)当执行清除强制SET/RESTE操作时b)当PC的工作模式改变时。
OMRON PLC编程器基本操作
OMRON PLC 编程器基本操作一、工作方式选择开关1、RUN方式PLC执行用户程序，用户可通过编程器上的LCD显示屏监视运行过程中的I/O状态、通道状态、系统扫描时间、线路状态以及读出系统故障状态、读用户程序、检索指令和继电器触点。
在RUN方式下，用户不能：对程序进行编辑、修改、插入、删除等操作。
如果PLC系统没有连接编程器、EPROM写入器、打印机等外部设备，PLC在上电后自动选择RUN方式开始执行用户程序。
2、MONITOR方式除具有在RUN方式下全部功能外，可以在PLC运行用户程序的同时强迫I/O状态为复位或置位、改变定时器、计数器的设定值、改变各通道的状态和预置数据。
与RUN方式一样，在MONITOR方式下，用户也不能对程序进行编辑、修改、插入、删除等操作。
3、PROGRAM方式在PROGRM方式下，PLC不能执行用户程序，用户可在该方式下进行读、写用户程序、检验或清除程序、监测I/O状态及各通道数据、检索指令或继电器触点，强迫I/O状态为置位或复位、插入或删除等操作。
如果PLC上连接编程器、EPROM写入器、打印机等外部设备，PLC在上电后自动处于PROGRAM方式开始执行用户程序。
二、键盘（部分）1、操作键PLAY/SET键：程序加载/运行调整、置位键。
SET键用于改变继电器的状态由OFF变为ON或清除内存。
上档键为PLAY键，用于从磁带上读取程序。
REC/RESET键：程序存储/复位键。
RESET键用于改变继电器的状态由ON变为OFF或清除内存。
上档键为REC键，用于向磁带机存储程序。
CHG键：变换键。
用于改变计数器或定时器的当前值。
DM键：数据存储键。
用于输入数据及I/O监控。
CONT/#键：＃键用于输入常数，上档为CONT键，用于检索指定的继电器触点。
CH/*键：通道键。
用于指定的通道输入。
三、操作（一）、编程操作方式1开机口令：CLR→MONTR。
要清除屏幕可再按CLR键。
