80WLED太阳能路灯参数规格及设置说明
太阳能LED路灯产品说明书
太阳能LED路灯产品说明书太阳能LED路灯说明书目录随着人们生活水平的提高和社会的不断发展，为使赐给XXX的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。
优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。
高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。
太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。
太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
三、产品构造四、储存及工作环境1、储存要求1）空气流通，灰尘少；2）情况温度：-30℃～+60℃；3）相对湿度低于90%，不易结冰霜；4）远离腐蚀性物质；5）如长期闲置，需每月充放电一次。
2、工作环境1）工作温度：-20℃～+60℃，在比较寒冷的情况下，应适当加大蓄电池容量；2）相对湿度：10%～90%RH。
五、LED灯具简介1、LED路灯技术参数功率功率因数LED灯珠（光源）整灯光效相关色温（CCT）显色指数配光曲线LED寿命整灯防护等级标称功率允许误差10%0.95Cree、Osram、Nichia等进口光源105lm/W4000K～5000K70蝙蝠翼型hIP652、LED路灯产品特点采用进口LED芯片，无紫外线和红外线，光效更高、更稳定;采用高导热系数的铝合金散热器，确保LED光源产生的热量更快散发；采用专门针对LED光谱而特制的高透光性PC光学透镜，确保灯具出光率高；平均寿命长达—小时，保证长期使用无需更换；在同等照度条件下节能效果明显，节能率达50%以上；采用新型的阵列式设计，确保满足各类路面的不同照明请求；采用交流宽电压输入的稳压恒流驱动器，确保灯具适用于不同的国家和地区，功率因数高，谐波小；真实的绿色环保型产品，不含水银，铅等有害物质。
LED路灯不同瓦数和匹配灯杆高度以及路面宽度常规配置
LED路灯不同瓦数和匹配灯杆高度以及路面宽度常规配置
来源:商友照明发布日期:2012.03.24 阅读:374
一，常见led路灯替代传统高压钠灯w数对照表：
注：其中56w，112w，168w为透镜式led路灯，60w,120w,180w为反光镜式LED路灯.
二．太阳能路灯、庭院灯常用w数及灯杆高度对比表：
注：此表仅供参考之用，目前本司做最大太阳能路灯为60W，如果有更大W数询问技术人员;
东莞商友照明路灯厂，自2010年开始，研发部人员开始主力研究LED 路灯灯具，现公司已成功开发三款模型，样品不同功率，在我司门市
展厅一一呈现；
本司所用芯片，全部为美国普瑞芯片、台湾晶元芯片，光源采用MOSO 品牌；使灯具寿命达到最大化！
三．道路的照明标准
根据《城市道路照明设计标准》的规定：快速路平均照度20lx，均匀度0.4，主干路平均照度15lx，均匀度0.35，次干路平均照度8lx，均匀度0.35，支路平均照度5lx，均匀度0.3。
注：此为高压钠灯照度标准，LED路灯标准国内尚未有统一标准。
具体参考各地制定标准。

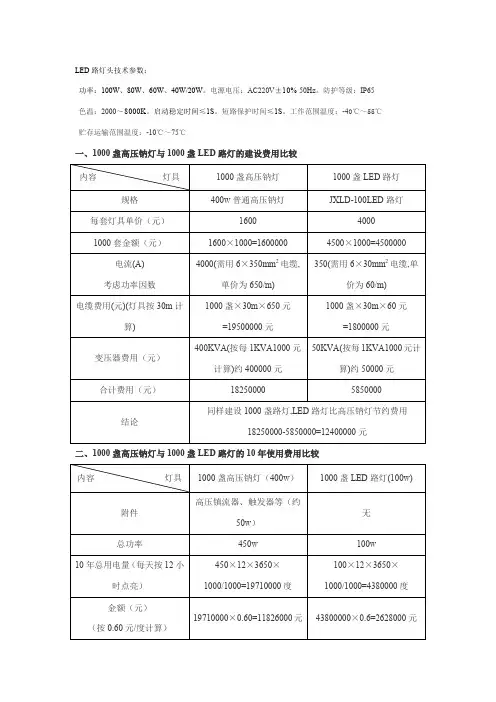

LED路灯头技术参数
1000盏×30m×650元=19500000元
1000盏×30m×60元=1800000元
变压器费用（元）
400KVA(按每1KVA1000元计算)约400000元
50KVA(按每1KVA1000元计算)约50000元
合计费用（元）
18250000
5850000
结论
1000000元
100000元
合计费用（元）
16026000元
2728000元
结论
同样使用1000盏路灯,LED路灯比高压钠灯节约费用16026000-2728000=13298000元
同样建设1000盏路灯,LED路灯比高压钠灯节约费用18250000-5850000=12400000元
二、1000盏高压钠灯与1000盏LED路灯的10年使用费用比较
内容灯具
1000盏高压钠灯（400w）
1000盏LED路灯(100w)
附件
高压镇流器、触发器等（约50w）
无
总功率
450w
100w
10年总用电量（每天按12小时点亮）
内容灯具
1000盏高压钠灯
1000盏LED路灯
规格
400w普通高压钠灯
JXLD-100LED路灯
每套灯具单价（元）1600 Nhomakorabea4000
1000套金额（元）
1600×1000=1600000
4500×1000=4500000
电流(A)
考虑功率因数
4000(需用6×350mm2电缆,单价为650/m)
350(需用6×30mm2电缆,单价为60/m)
LED路灯头技术参数：
功率：100W、80W、60W、40W/20W。电源电压：AC220V±10%50Hz。防护等级：IP65
太阳能路灯技术参数
8米太阳能路灯报价及参数8米太阳能灯杆图纸技术资料一、灯杆技术参数（1）、灯杆高8米，采用材质的技术参数和性能指标高于Q235-A；（2）、全长直线误差不超过1‰，壁厚为4mm；（3）、焊接质量符合相关标准要求；（4）、底座带有法兰盘，通过地销螺栓安装在基础上；（5）、采用热浸锌进行防腐处理，锌层应均匀，表面色泽一致，厚度≥76μm，要求48h盐雾实验合格；（6）、进行表面喷塑处理，处理后要求色泽一致，无脱落现象，表面喷塑保持期≥7年；（7）、蓄电池与控制器所用箱门的防盗措施必须安全可靠，采用专用钥匙才能打开；（8）、路灯设计风速大于35米/秒，抗震度大于8级，保证整杆路灯在恶劣天气状况正常工作。
（9）、全套不锈钢紧固件。
二、灯具技术参数（1）、灯体采用高压合金铸铝而成，表面经静电喷塑处理；（2）、反光器采用进口高纯铝板，表面经阳极氧化处理后镀膜；（3）、透光罩采用透明钢化玻璃材料；（4）、灯具采用硅橡胶密封圈，防护等级不低于IP65；（5）、灯具为快开结构，坚固件防腐等级符合户外O类要求；（6）、灯体设有空气过滤器，防止外部污染物进入灯具；（7）、灯具效率＞80%，眩光限制符合JT/T367-1997标准。
三、太阳能电池组件参数（1）、太阳能电池片；（2）、太阳能路灯电池组件80W二块，使用寿命为二十五年以上。
四、太阳能专用控制器（1）使用寿命8年，质保2年；五、密封胶体蓄电池2）各项性能参数3）放电曲线4）充电曲线充电模式：1、过充保护14.4±0.1V/12V，电流逐渐下降到0.03C±30mA；2、恒压13.5±0.1V/12V浮充充电（温度补偿：－20mV/12V.℃）5）放电深度与循环寿命的关系6）有效容量与温度的关系（蓄电池在-30℃~55℃范围内均能正常工作。
）。
80WLED太阳能路灯参数规格及设置说明
一：太阳能板规格参数1. 单晶硅太阳能板2.功率：60W/4PCS(二串二并)3.最佳工作电压Vm(V) 17.2V4.最佳工作电流Im(A) 6.93.495.转换效率：17%6.尺寸：1000mm*515mm*35mm7.重量：10KG二：蓄电池规格参数1.鉛酸蓄電池2.电压：12V3.短路电流：2450A4.容量：60AH/4PCS(二串二并)5.尺寸：L348mm*W168mm*H1786.重量：22KG三：LED小区灯规格参数1.型号:J ST080-B2.工作电压:DC12V3.灯具总功耗：80W4.灯具光通量：5600Lm5.中心照度:(高度=5.5m):>55Lux6.相关色温：5600K7.光束角(度）： >130度8.工作温度：-30℃～55℃9.工作湿度:10%～90%PH10.贮存温度-40℃～80℃11.LED寿命≥50000H12.防护等级IP65四：控制系统规格参数1.额定充电电流：10A2.额定负载电流：10A3.系统电压：12V／24V4.过载、短路保护：1.25倍额定电流2秒.5.空载损耗：≤6mA6.充电回路压降不大于：0.26V7.放电回路压降不大于：0.15V8.过充电压保护：14.4V/28.8V9.过放电压保护:11.0V/22.0V11.内置TVS,防雷等级达3KV13.防水等级:IP5514.外形尺寸：165mm*114mm*34mm15.控制器重量：374G五：使用操作说明：1.充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯（1）为绿色常亮，表示系统充电电路正常；当充电指示灯（1）出现绿色快速闪烁时，说明蓄电池电压不够，处理见故障处理内容；充电过程使用了PWM方式，如果发生过放动作，充电先要达到提升充电电压，并保持10分钟，而后降到直充电压，保持10分钟，以活激蓄电池，避免硫化结晶，最后降到浮充电压，并保持浮充电压。
LED路灯规格全参数汇总情况和照度计算
LED路灯规格参数灯具技术指标:大全大全单个光源技术指标：说明：（E ，e ）=当灯杆为表中的高度时（机动车道平均照度，人行道平均照度）(L ×D ×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED 路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。
（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。
同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。
（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。
（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。
（10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。
4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
大全（2）采用高发光效率LED晶片， LED晶片的发光效率110Lm/w以上，无重影、低光衰。
提供生产厂家原产地证明书复印件，附在投标文件中；如有原件，则一并提供。
（3）LED光源色温4000±50K。
太阳能路灯技术参数
路灯技术要求1:12M太阳能路灯
2:8M太阳能路灯
3:路灯图（参考）
（二）总体要求：
1、所有灯具应符合GB7000系列国家标准
2、执行标准
（满足以下但并不仅限于以下）
CJJ45-2006《城市道路照明设计规范》
JB1045《电工产品化工气体腐蚀试验方法》
QBT3741-1999《灯具电镀、化学覆盖层》
GB17743-1999《电气照明和类似货物的无线电骚扰特性的限值和测量方法》GB17625.1-1998《低压电气及电子货物发出的谐波电流限值》
GB/T 5702-2003《光源显色性评价方法》
GB/T 7922-2003《照明光源颜色的测量方法》
JJG 211-2005《光亮度计检定规程》
JJG 245-2005《光照度计检定规程》
GB/T 11470- 1989《电光源产品质量分等分级指标》
GB 7001《灯具外壳防护等级分类》
CIE 127-1997 《LED测试方法》
SJ/T 2355-2005 《半导体发光二极管测试方法》
GB 7000.1-2002 《灯具一般安全要求与试验》
GB7000.5-2005 《道路与街道照明灯具的安全要求》。
LED太阳能路灯技术参数表
3
太阳能板
块
Yhm-70-17/s,采用高效单晶体硅太阳能电池片12V、70WP。（单晶）以上，正常光照每天工作10-12小时，可连续阴雨天15天以上保持正常工作，采用高强度，高透光率的低铁、绒面钢化玻璃，增加阳光辐射量，透光率91%以上。使用寿命25年以上，衰减率：15年＜10%。具有抗风、防雹防腐等性能。密封防水，高可靠性多功能接线盒，可适应各种复杂恶劣气候条件下使用。
2
太阳能板
块
Yhm-25-17/s,采用工作电压为5V/25W的高效单晶体硅太阳能电池片,光效高、显色性高、无辐射污染，使用寿命为5万小时以上，光衰1万小时＜5%。
3
蓄电池
套
经过国家质量权威部门认证的太阳能专业磷酸铁锂电池，工作电压DC3.2V/25AH,防护等级IP67。通具防低温和高温技术。
4
固定支架
6
电缆
导线
M
ZR-BVR,阻燃聚氯乙烯绝缘电线电缆国标纯铜2.5㎜²
2.太阳能庭院墙壁灯技术参数
序号
货物名称
单位
技术参数型号及规格
1
LED灯具
套
10W,21000LM。钢化玻璃结构坚固，抗震、防水、防雷，确保灯具能在严峻的室外环境下工作。优质高亮度LED光源，(普瑞芯片)。光效高、显色性高、无辐射污染，使用寿命为5万小时以上，光衰1万小时＜5%。
4
蓄电池
套
经过国家质量权威部门认证的太阳能专业锂电池，工作电压DC12V、电池容量≥400Wh，防护等级IP67。通具防低温和高温技术。
80W太阳能 LED路灯电源方案
80W太阳能 LED路灯电源方案：
（有需要请加QQ：598960940 详谈，谢谢您的支持！）
IC: LM3423
PCB尺寸: L 175mm*W 75mm
电源电气参数特性
项目单位最小值标称值最大值备注
输入电压 V 21 24V 26.4 24V蓄电池供电
输入线芯影响电流
输入电流 A 3.4 3.6 3.9
效率 % 90 92 输入线芯影响效率
以LED VF值不同自适应输出电压V 36.4 41.6 46.8
每路320mA±10%
输出电流 A 1.80 1.92 2.10
输出功率W 78 80 82
半载控制（半载
/ / / /
时输入电流）
智能温度控制/ / / /
● 光电特性:
参数符号数值
输入电压 21~26.4V dc
输入功率 84-88 W
光通量Φ 6000 lm
色温 5000~5500K
发光角度 θ 120°
防护等级 IP65
寿命时间 >35,000
hrs
外型尺寸 700x305x80
mm 重 8.0kg
● 工作环境
项目范围
工作温度 -35℃--+65℃
储藏温度 -40℃--+80℃
相对湿度 20％～90％RH
海拔高度≤3000m
散热方式 自然冷却
● 供电方式
蓄电池供电 注意:禁止接市电和低压交流电！！！)
● 连线方式
连接线为2芯线，颜色为红、黑,红色线为输入正极，黑色线为输入负极。
（注意正负极不要接反！）
PCB图：
原理图：。
太阳能路灯控制器设置方法
太阳能路灯控制器设置方法一、硬件设置1.安装太阳能电池板：选择一个无遮挡阳光的位置，以确保太阳能电池板可以充分获取阳光。
将太阳能电池板固定在合适的位置上，并确保太阳能电池板与控制器的电池接口正确连接。
2.安装LED灯：选择一个需要照明的区域，将LED灯固定在合适的位置上，并确保LED灯与控制器的LED灯接口正确连接。
3.连接电池：将电池正确地连接到太阳能控制器的电池接口上。
确保正极和负极的接线正确，以免引起电流短路。
4.连接传感器：如果太阳能控制器有附带光敏感应器，需要将光敏传感器与控制器的传感器接口正确连接。
光敏传感器通常贴在需要照明的位置，以便根据环境光线的变化控制LED灯的开启和关闭。
5.连接其他设备：根据需要，将其他设备如照明感应器、遥控器等与控制器的相应接口正确连接。
二、软件设置1.控制器开机：连接好硬件后，将太阳能路灯控制器的电源接通，控制器将开机。
2.时间校准：根据所在地的经纬度设置正确的时间，以便控制器能够根据日出和日落时间来调整LED灯的亮度和开启时间。
3.亮度设置：根据需要，设置LED灯的亮度水平。
有些控制器支持根据时间段设置不同亮度，可以根据需要进行设置。
4.模式设置：太阳能控制器通常有手动模式和自动模式两种。
手动模式下，LED灯的开启和关闭需要手动调整。
自动模式下，控制器会根据环境光线的变化来自动调整LED灯的开启和关闭。
根据需要选择合适的模式。
5.节能设置：有些太阳能控制器支持节能设置，可以根据需要在控制器中设置相应的节能参数。
节能设置包括调整亮度水平、时间段等，以实现最佳的节能效果。
6.其他设置：根据控制器的具体功能，还可以对各种其他设置进行调整，如超时设置、灵敏度设置等。
总结：太阳能路灯控制器的设置方法涉及硬件设置和软件设置两个方面。
首先，需要正确安装太阳能电池板、LED灯等硬件设备，并确保各部分之间的连接正确。
然后，在软件设置方面，需要进行时间校准、亮度设置、模式设置、节能设置等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一：太阳能板规格参数
1. 单晶硅太阳能板
2.功率：60W/4PCS(二串二并)
3.最佳工作电压Vm(V) 17.2V
4.最佳工作电流Im(A) 6.93.49
5.转换效率：17%
6.尺寸：1000mm*515mm*35mm
7.重量：10KG
二：蓄电池规格参数
1.鉛酸蓄電池
2.电压：12V
3.短路电流：2450A
4.容量：60AH/4PCS(二串二并)
5.尺寸：L348mm*W168mm*H178
6.重量：22KG
三：LED小区灯规格参数
1.型号:J ST080-B
2.工作电压:DC12V
3.灯具总功耗：80W
4.灯具光通量：5600Lm
5.中心照度:(高度=5.5m):>55Lux
6.相关色温：5600K
7.光束角(度）： >130度
8.工作温度：-30℃～55℃
9.工作湿度:10%～90%PH
10.贮存温度-40℃～80℃
11.LED寿命≥50000H
12.防护等级IP65
四：控制系统规格参数
1.额定充电电流：10A
2.额定负载电流：10A
3.系统电压：12V／24V
4.过载、短路保护：1.25倍额定电流2秒.
5.空载损耗：≤6mA
6.充电回路压降不大于：0.26V
7.放电回路压降不大于：0.15V
8.过充电压保护：14.4V/28.8V
9.过放电压保护:11.0V/22.0V
11.内置TVS,防雷等级达3KV
13.防水等级:IP55
14.外形尺寸：165mm*114mm*34mm
15.控制器重量：374G
五：使用操作说明：
1.充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯（1）为绿色常亮，表示系统充电电路正常；当充电指示灯（1）出现绿色快速闪烁时，说明蓄电池电压不够，处理见故障处理内容；充电过程使用了PWM方式，如果发生过放动作，充电先要达到提升充电电压，并保持10分钟，而后降到直充电压，保持10分钟，以活激蓄电池，避免硫化结晶，最后降到浮充电压，并保持浮充电压。
如果没有发生过放，将不会有提升充电方式，以防蓄电池失水。
这些自动控制过程将使蓄电池达到最佳充电效果并保证或延长其使用寿命。
2.蓄电池状态指示：蓄电池电压在正常范围时，状态指示灯（2）为绿色常亮；充满后状态指示灯为绿色慢闪；当电池电压降低到欠压时状态指示灯变成橙黄色；当蓄电池电压继续降低到过放电压时,状态指示灯(2)变为红色,此时控制器将自动关闭输出，提醒用户及时补充电能。
当电池电压恢复到正常工作范围内时，将自动使能输出开通动作，状态指示灯（2）变为绿色；
3.负载指示：当负载开通时，负载指示灯（3）常亮。
如果负载电流超过了控制器1.25倍的额定电流60秒时,或负载电流超过了控制器1.5倍的额定电流5秒时,指示灯(3)为红色慢闪,表示过载,控制器将关闭输出。
当负载或负载侧出现短路故障时，控制器将立即关闭输出，指示灯（3）快闪。
出现上述现象时，用户应当仔细检查负载连接情况，断开有故障的负载后，按一次按键，30秒后恢复正常工作，或等到第二天可以正常工作。
当蓄电池指示灯为红色时即蓄电池过放，此时供电为试电供电。
4.设置方法:按下开关设置按钮持续5秒,模式(MODE)显示数字LED闪烁,松开按钮,每按一次转换一个数字,直到LED显示的数字对上用户从表中所选用的模式对应的数字即停止按键,等到LED 数字不闪烁即完成设置.
5.纯光控:当没有阳光时,光强降到启动点,控制器延时10分钟确认启动信号后,开通负载,负载开始工作;当有阳光时,光强升到启动点,控制器延时10分钟确认关闭输出信号后关闭输出,负载止工作。
6.光控+延时方式+半亮控制：当负载工作至6小时功率就自动从36W 转为18W以节约能源， 当负载工作到设定的时间就自动关闭输出，时间设定见下表。
7.通用控制器方式：此方式仅取消光控、时控功能、输出延时以及相关的功能，保留其它所有功能，作为一般的通用控制器使用。
8.调试方式：用于系统调试使用，与纯光控模式相同，只取消了判断光信号控制输出的10min 延时，保留其它所有功能。
无光信号即接通负载，有光信号即关断负载，方便安装调试时检查系统安装的正确性。
9.输出模式说明：在LED数码管显示模式设置值时，如果显示数字无小数点即“0”至“7
10.控制充电方式:PWM脉宽调制
12.工作温度工业级:-35℃至+55℃
”时，对应为负载的设置。
如果数字带小数点即“0.”至“7.”时设置无意义。
10.工作模式设置表：LED数码显示LED数码显示
光控开+光控关0光控开+10小时延时关4
按下开关设置按钮持续5秒，模式光控开+4小时延时关1光控开+12小时延时关5
（MODE）显示数字LED闪烁，松开按光控开+6小时延时关2通用控制器模式6
钮，每按一次转换一个数字，直到光控开+8小时延时关3调试模式7
LED显示的数字对上用户从表中所选用的模式对应的数字即停止按键，等到LED数字不闪烁即完成设置。
每按一次按钮，LED数字点亮，可观察
到设置的值。
六：系统接线图
输出路数负载1输出路数负载1模式模式设置方法。
