什么是自恢复保险丝
什么是自恢复保险丝
自恢复保险丝，是针对传统一次性熔断保险丝命名的。
功能也是在电路中起到保险丝的作用，只是它爱护后可以自己恢复，可以重复爱护而不需要拆卸和更换。
依据材料自恢复保险丝具有高分子自恢复保险丝、陶瓷自恢复保险丝。
依据不同封装形式分为插件自恢复保险丝和贴片自恢复保险丝。
这里说的自恢复是指电路消失特别大电流时，自恢复保险丝启动爱护，启动爱护时电路中电流并没有完全中断，只是瞬时降低到很微弱的细小电流，这时的电路上的设备会停止工作。
待手动断电并排解故障后，重新恢复通电时，自恢复保险丝就会自动恢复到爱护前状态，不需要更换保险丝，电路就可以恢复正常工作了。
若是故障没有排解，或是故障再次消失，重新通电后，自恢复保险丝仍旧会再次启动爱护。
这里有几点梳理一下：1、自恢复保险丝是不同于传统一次性熔断保险丝，可以多次爱护电路而不需要拆卸和更换；2、自恢复保险丝启动爱护后电路并未完全中断，电路中仍有微小电流，电流很微弱，可以让自恢复保险丝维持在爱护状态，这时电路上的其他设备是无法工作的；3、自恢复保险丝启动爱护前后主要变化，爱护前是常温，爱护后温度上升，内部温度达到130℃，4、自恢复保险丝启动爱护后，设备停止工作，需要先手动断电，排解故障后再恢复通电，电路才能恢复正常工作。
5、自恢复保险丝恢复的过程，是自身温度降低的过程，断电后，无电流经过不再发热，散热恢复启动前的温度和状态。

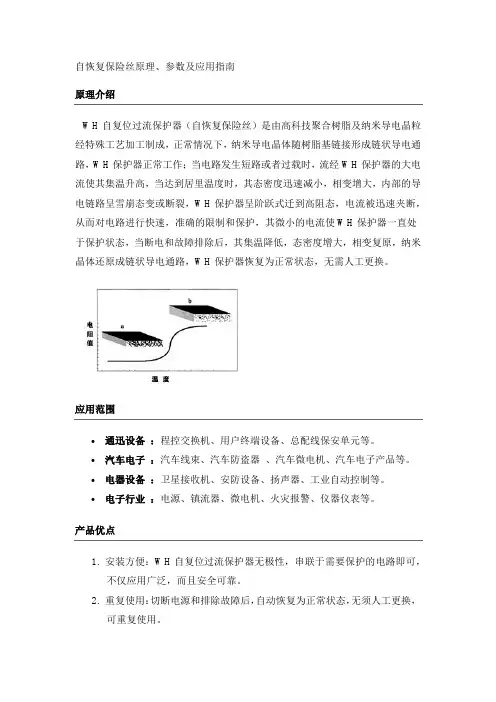

自恢复保险丝原理、参数及应用指南
自恢复保险丝原理、参数及应用指南原理介绍WH自复位过流保护器（自恢复保险丝）是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，WH保护器正常工作；当电路发生短路或者过载时，流经WH保护器的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，WH保护器呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使WH保护器一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，WH保护器恢复为正常状态，无需人工更换。
应用范围∙通迅设备：程控交换机、用户终端设备、总配线保安单元等。
∙汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。
∙电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。
∙电子行业：电源、镇流器、微电机、火灾报警、仪器仪表等。
产品优点1.安装方便：WH自复位过流保护器无极性，串联于需要保护的电路即可，不仅应用广泛，而且安全可靠。
2.重复使用：切断电源和排除故障后，自动恢复为正常状态，无须人工更换，可重复使用。
3.无再接通：故障条件下，不会再次接通故障电路（其它保护电路，双金属片等会反复接通而扩大故障范围）。
4.提升品质：能提升客户产品的品质，能大大降低成品的自然损坏率，能大大延长产品的使用寿命。
5.增加亮点：因为增加了高科技元素，所以能为客户的产品增加新的闪光点，让易损电路不再脆弱。
6.降低成本：比其它的保护电路减少元件数量，PCB面积、作业过程损坏。
降低不良率售后服务成本。
7.效率提高：能提升工程师的设计效率和保护的准确度和可靠性。
8.提升信誉：能提升客户公司的美誉度和产品的市场竞争力。
安装方式WHPTC自复保险丝没有极性，阻抗小，安装方便，将其串联关于被保护电器的线路中即可，电源直流或交流均可。
符号说明符号说明Ih WHPTC元件在25℃环境温度下的最大的工作电流It WHPTC元件在25℃环境温度下启动保护的最小电流Imax WHPTC元件能承受最大电流Pdmax WHPTC元件工作状态下的消耗功效Vmax WHPTC元件的最大工作电压Vmaxi WHPTC元件在阻断状态下所承受的最大电压Rmax WHPTC元件工作前的初始最小阻值Rmaxi WHPTC元件末工作前的初始最大阻值选型指南1.列出设备线路上的最大正常工作电流(I)和最大的工作电压(V)2.出工作环境温度正常值及范围，按折减率计算正常电流Ih(详见环境温度与电流值的折减率表)3.根据I、V值,产品类别及安装方式选择一种"万和"牌自复位过流保护器系列。
自恢复保险丝原理参数及选型详解
自恢复保险丝原理参数及选型详解自恢复保险丝工作原理：当有异常过电流通过自恢复保险丝时，产生的热量使高分子有机聚合物膨胀，包裹在高分子有机聚合物的导电粒子会分开，从而切断PTC的导电通道，使PTC电阻上升，减小异常过电流；当异常过电流故障清除后，PTC的高分子有机聚合物收缩至原先的形状重新将导电粒子联结起来，导电通道恢复，PTC电阻又恢复到原来的低阻状态。
自恢复保险丝相关特性：1）对电流和温度比较敏感，电阻随温度和电流的增加而增大；2）响应速度慢，一般几十毫秒甚至几秒，与电流大小有关；3）自恢复特性，在额定范围内可重复使用；4）在电路正常状态下，PTC处于低阻状态，对电路不产生影响；（但存在一定的压降）5）应用时串联在电路中；自恢复保险丝参数详解：在选用自恢复保险丝时，需要结合规格书参数来选择，那么自恢复保险丝规格书中的各参数都代表着什么含义呢？小编为您整理了一份自恢复保险丝参数含义：1、Ihold（保持电流）：在25℃静止空气环境下，高分子热敏电阻PTC保持不动作情况下可以通过的最大电流。
在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。
(通过PTC 的电流不足以使PTC自热温升超过居里温度，这样的电流称为不动作电流，不动作电流的最大值称为最大不动作电流）2、Itrip（动作电流）：在25℃静止空气环境下，高分子热敏电阻PTC在限定的时间内动作的最小稳态电流。
3、Vmax 最大电压（耐压值）：在限定条件下，高分子热敏电阻PTC动作时，能安全承受的最高电压。
即热敏电阻的耐压值。
超过此值，热敏电阻有可能被击穿，不能恢复。
此值通常被列在规格书中的耐压值一栏里。
4、Imax(最大电流）（耐流值）：高分子热敏电阻PTC安全动作的最大动作电流，即PTC的耐流值。
超过此值，热敏电阻有可能损坏，不能恢复。
此值被列在规格书中的耐流值一栏里。
5、Pd(功率损耗典型值）：在25℃静止空气环境下，PTC动作后的功率损耗总值,通过计算流过PTC的泄漏电流和跨过热敏电阻的电压的乘积得到。
自恢复保险丝选型指南
自恢复保险丝选型指南自恢复保险丝是一种重要的电气保护设备，主要用于在电路发生过载或短路时切断电流，以保护电器设备和电路的安全。
选择适合的自恢复保险丝类型对确保电路的正常运行至关重要。
本文将提供一个自恢复保险丝选型指南，帮助读者了解不同类型保险丝的特点和应用场景，以便根据实际需求选择合适的保险丝。
首先，我们需要了解什么是自恢复保险丝。
自恢复保险丝，也被称为PTC保险丝（正温度系数保险丝），是一种基于正温度系数（Positive Temperature Coefficient，PTC）效应的电阻材料制成的保险丝。
当电流通过保险丝时，保险丝的温度上升，电阻值随之增加，并限制电流的流动。
一旦过载或短路情况解除，保险丝会自动恢复到正常状态，电流继续流动。
因此，自恢复保险丝不需要更换，能够提供长时间的可靠保护。
1. 电流额定值（Current Rating）：根据电路中的电流需求选择适当的电流额定值。
保险丝的额定电流应略高于电路中的最大工作电流，以确保保险丝能够快速切断电流，避免电路过载损坏。
2. 额定电压值（Voltage Rating）：根据电路中的电压需求选择适当的电压额定值。
保险丝的额定电压应略高于电路中的最大工作电压，以确保保险丝能够安全切断电流，并避免电弧和火灾的发生。
3.尺寸和安装方式：根据电路的空间限制和安装需求选择适当的尺寸和安装方式。
自恢复保险丝通常可分为贴片式（SMD）和插件式两种安装方式。
贴片式保险丝适合于紧凑的电路板设计，而插件式保险丝则适用于传统的插件式电路板。
4. 响应时间（Time-to-Trip）：响应时间是指保险丝从开始过载或短路发生到切断电流的时间。
根据系统的要求选择适当的响应时间。
一般来说，响应时间较短的保险丝能够更快地切断电流，但也可能对电路的正常工作造成干扰。
5. 温度特性（Temperature Coefficient）：不同类型的自恢复保险丝的温度特性不同。
根据环境温度和电路工作温度范围选择适当的温度特性。
自恢复保险丝原理
自恢复保险丝原理
自恢复保险丝，又称为PTC保险丝，是一种常见的电子保护元件，可以在过电流的情况下保护电路安全。
它的原理可以总结为以下几点。
1. PTC的介绍
PTC全称为Positive Temperature Coefficient，即正温度系数。
这种材料
在低温时的电阻值很低，但是在高温下电阻值会急剧上升。
这种材料
在电路中的应用，是利用其在过电流时能够消耗大量的能量，从而将
电路的可靠性提高。
2. PTC的工作原理
在正常情况下，自恢复保险丝的电阻值很小，电流可以通过。
但是，
当电路中的电流超过设定的额定电流时，PTC的电阻值会迅速上升，
将电流限制在一个安全的范围内。
当负载并没有过载时，自恢复保险
丝会迅速自动恢复正常，恢复到低电阻状态。
3. PTC的特点
自恢复保险丝可以自动恢复，不需要人工干预，具有很好的可靠性。
与传统的熔断器相比，PTC保险丝的灵敏度更高、稳定性更好、使用
寿命更长。
PTC保险丝还具有低电阻、高温度稳定性、保护面积大等
优点。
4. PTC的应用
自恢复保险丝广泛应用于电源、电动工具、家用电器、汽车电子、计
算机和通信设备等领域。
通过使用自恢复保险丝，可以有效地保护电路，防止过电流损坏器件，延长设备的使用寿命，提高安全性。
总之，自恢复保险丝通过利用PTC材料的正温度系数特点，在电路中对过电流进行有效的保护。
它的特点是自动恢复、稳定性好、使用寿命长，应用广泛。
在实际使用中应根据设备的电流特性选择合适的额定电流和耐压等级的自恢复保险丝，以保证电路的安全性和可靠性。
自恢复保险丝工作原理
自恢复保险丝工作原理动作原理自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝的电流由于电流热效应的关系产生一定程度的热量(自恢复保险丝都存在阻值)，产生的热所有或部分散发到环境中，而没有散发出去的热便会提升自恢复保险丝元件的温度。
正常工作时的温度较低，产生的热和散发的热达到平衡。
自恢复保险丝元件处于低阻状态，自恢复保险丝不动作，当流过自恢复保险丝元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝仍不动作。
当电流或环境温度再提升时，自恢复保险丝会达到较高的温度。
若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提升，这时自恢复保险丝元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受破坏，只要施加的电压所产生的热量足够自恢复保险丝元件散发出的热量，处于变化状态下的自恢复保险丝元件便可以一直处于动作状态（高阻）。
当施加的电压消失时，自恢复保险丝便可以自动恢复了。
工作原理自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。
在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。
当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积快速增长，形成高阻状态(b)，工作电流快速减小，从而对电路进行限制和保护。
当问题排除后，自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
自恢复保险丝工作原理
自恢复保险丝工作原理
自恢复保险丝是一种电气安全装置，其工作原理是基于热效应和电流限制原则。
当电路中的电流超过保险丝的额定电流时，保险丝中的导体会因为 Joule 热效应发热，然后保险丝中的熔
断元件（通常是铜或铝丝）会因为热胀冷缩而熔断断开。
这样一来，电流通过保险丝的路径就会中断，从而保护电路和电器设备免受过流的损害。
自恢复保险丝相对于普通保险丝的区别在于其熔断元件具有一定的自我修复能力。
当电流过载停止并消失时，熔断元件会冷却并重新固化，重新建立导电路径，使得电路恢复通路。
这样，保险丝便能够再次起到保护电路的作用，而无需更换熔断元件。
需要注意的是，自恢复保险丝的自我修复能力是有一定限度的。
如果保险丝经历过多次严重过载，熔断元件可能会被烧毁或受到永久性损坏，导致保险丝不能自行恢复。
因此，在使用自恢复保险丝时，还是需要及时检查和更换已经失效的保险丝，以确保电路的安全运行。
ptc自恢复保险丝
ptc自恢复保险丝PTC自恢复保险丝：一种可靠的过流保护装置引言随着科技的进步，电子产品的普及和使用频率的增加，过电流问题已经成为一个严重的挑战。
过电流不仅会给电路和设备带来损坏的风险，还可能引发火灾和其他严重的安全问题。
为了解决这个问题，保险丝广泛用于电路中，以提供过电流保护。
其中，PTC自恢复保险丝是一种这样的新型保护装置，本文将详细介绍PTC自恢复保险丝的工作原理、优点以及应用领域。
一、PTC自恢复保险丝的工作原理PTC自恢复保险丝是Positive Temperature Coefficient的缩写，中文名称为“正温度系数保险丝”。
它由聚合物材料和导电颗粒组成。
在正常工作情况下，导电颗粒与热敏聚合物之间存在着很高的电阻，电流通过时，电压降导致颗粒加热，温度升高，导致聚合物膨胀，使阻抗变大，电流减小。
换句话说，PTC自恢复保险丝在正常工作条件下会阻碍过流，提供保护。
在过电流情况下，由于电流超过额定值，导电颗粒会瞬间加热至高温区，产生共振效应，使材料膨胀并分离开。
这降低了阻抗，使过电流流过并触发保险丝。
当过电流问题被解决后，PTC自恢复保险丝会自动恢复初始状态。
即使在异常电流的情况下，当温度下降后，导电颗粒会再次接触并形成电阻，从而实现自动恢复。
二、PTC自恢复保险丝的优点1. 高可靠性：PTC自恢复保险丝由聚合物材料制成，无活动部件和机械移动，因此具有更高的可靠性和寿命。
相比之下，传统的熔断器或快速断路器易受高温或冲击而损坏。
2. 自动恢复：PTC自恢复保险丝能够自动恢复其正常工作状态，无需人工干预。
这意味着在异常电流得到解决后，电路可以重新恢复正常操作，提高了设备的可用性。
3. 快速响应：PTC自恢复保险丝可以快速地响应过电流事件，在毫秒级别就能触发并中断电路。
这为设备和电路提供了更高的保护水平。
4. 节省维护成本：由于PTC自恢复保险丝具有自动恢复功能，因此无需更换或维修。
这降低了设备的维护成本和停机时间。
自修复保险丝-参数
自恢复保险丝
何谓保险丝,其作用是什么？
保险丝也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。它是一种安装在电路中，保证电路安全运行的电器元件。保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。
保险丝的构造如何？各有什么功效？又有什么要求？
自恢复保险丝
一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象；
电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。石英砂就是常用的灭弧材料。
自恢复保险丝 电阻曲线
自恢复保险丝电阻曲线
【最新版】
目录
1.什么是自恢复保险丝
2.自恢复保险丝的工作原理
3.自恢复保险丝的特性
4.自恢复保险丝的应用范围
5.自恢复保险丝的选型与安装
正文
自恢复保险丝，又称为高分子正温热敏电阻（PPTC），是一种能够在过载或短路时自动断开电路，并在故障排除后自动恢复的保险丝。
自恢复保险丝的工作原理是基于热敏电阻的特性，即当温度升高时，电阻值也随之增大。
当电路中的电流超过设定值时，自恢复保险丝中高分子材料的温度会升高，导致电阻值增大，从而使电路断开。
当故障排除后，自恢复保险丝的温度降低，电阻值恢复，电路得以恢复。
自恢复保险丝具有多种特性，包括：
1.在正常工作条件下，具有较低的电阻值，可以保证电路的稳定运行。
2.在电流超过设定值时，能够迅速断开电路，保护电路免受过载或短路的损害。
3.在故障排除后，能够自动恢复，无需更换或维修。
自恢复保险丝的应用范围广泛，包括：
1.电源电路：如充电器、电源适配器等。
2.电子设备：如计算机、电视机、收音机等。
3.通信设备：如电话、路由器、交换机等。
4.汽车电子：如点烟器、汽车音响等。
在选型和安装自恢复保险丝时，需要根据电路的实际工作条件进行选择，并确保自恢复保险丝安装在通风良好的环境中，避免与高温敏感元器件直接接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
插件自恢复保险丝
优恩半导体
1、自恢复保险丝分类：
自恢复保险丝可分为贴片自恢复保险丝和插件自恢复保险丝，随着产品要求的越来越小型化，插件保险丝的使用范围已越来越广泛。
2、插件自恢复保险丝主要封装形式：
插件自恢复保险丝主要封装有：JK6、JK16、JK30、JK60、JK130、JK250、JK600等。
3、自恢复保险丝工作原理：
自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。
在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的可恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。
当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。
当故障排除后，PTC可恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
4、插件自恢复保险丝应用范围：
通迅设备：程控交换机、用户终端设备、总配线保安单元等。
汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。
电子行业：电源镇流器、微电机、火灾报警、仪器仪表等。
电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。
5、JK6插件自恢复保险丝电气特性：
6、JK6插件自恢复保险丝外形尺寸：
7、JK16插件自恢复保险丝电气特性：
8、JK16插件自恢复保险丝外形尺寸：
9、JK30插件自恢复保险丝电气特性：
10、JK30插件自恢复保险丝外形尺寸：
11、JK60插件自恢复保险丝电气特性：
12、JK60插件自恢复保险丝外形尺寸：
13、JK130插件自恢复保险丝电气特性：
14、JK130插件自恢复保险丝外形尺寸：
15、JK250插件自恢复保险丝电气特性：
16、JK250插件自恢复保险丝外形尺寸：
17、JK600插件自恢复保险丝电气特性：
18、JK600插件自恢复保险丝外形尺寸：。
