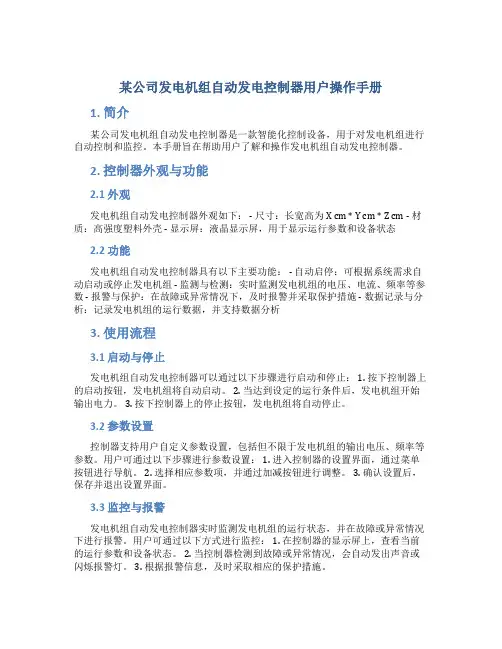

某公司发电机组自动发电控制器用户操作手册
某公司发电机组自动发电控制器用户操作手册1. 简介某公司发电机组自动发电控制器是一款智能化控制设备，用于对发电机组进行自动控制和监控。
本手册旨在帮助用户了解和操作发电机组自动发电控制器。
2. 控制器外观与功能2.1 外观发电机组自动发电控制器外观如下： - 尺寸：长宽高为X cm * Y cm * Z cm - 材质：高强度塑料外壳 - 显示屏：液晶显示屏，用于显示运行参数和设备状态2.2 功能发电机组自动发电控制器具有以下主要功能： - 自动启停：可根据系统需求自动启动或停止发电机组 - 监测与检测：实时监测发电机组的电压、电流、频率等参数 - 报警与保护：在故障或异常情况下，及时报警并采取保护措施 - 数据记录与分析：记录发电机组的运行数据，并支持数据分析3. 使用流程3.1 启动与停止发电机组自动发电控制器可以通过以下步骤进行启动和停止： 1. 按下控制器上的启动按钮，发电机组将自动启动。
2. 当达到设定的运行条件后，发电机组开始输出电力。
3. 按下控制器上的停止按钮，发电机组将自动停止。
3.2 参数设置控制器支持用户自定义参数设置，包括但不限于发电机组的输出电压、频率等参数。
用户可通过以下步骤进行参数设置： 1. 进入控制器的设置界面，通过菜单按钮进行导航。
2. 选择相应参数项，并通过加减按钮进行调整。
3. 确认设置后，保存并退出设置界面。
3.3 监控与报警发电机组自动发电控制器实时监测发电机组的运行状态，并在故障或异常情况下进行报警。
用户可通过以下方式进行监控： 1. 在控制器的显示屏上，查看当前的运行参数和设备状态。
2. 当控制器检测到故障或异常情况，会自动发出声音或闪烁报警灯。
3. 根据报警信息，及时采取相应的保护措施。
4. 注意事项4.1 安全操作在使用发电机组自动发电控制器时，请注意以下安全事项： - 请确保正确连接发电机组和配电系统，并确保接地良好。
- 在操作控制器时，请注意避免触摸高压设备和导线。
东康柴油发电机技术说明手册中文
§1 产品概述DK 系列柴油发电机采用国际、国内著名品牌四冲程柴油发动机，发电机采用无刷自励磁方式，四极单轴承结构。
可提供22KW 至1800KW 的发电功率，广泛应用于工业、矿业、建筑、通讯、民用等各领域，即使在极恶劣的环境下也能很好地使用。
除了作为一般陆用固定发电机组之外，还可以作为车载机组，静音机组，移动机组及集装箱式机组之用。
1.1 机组代号含义举例：DKC1320柴油发电机组，其含义是：发动机采用Cummins （康明斯）品牌，额定备用功率为1320KW 、持续运行功率为1200KW ，频率为50Hz ，电压为400V/230V 三相四线基本型柴油发电机组（手动/自动模式，带充电器），由深圳市东康电力设备有限公司制造。
DK特征代号：额定备用功率（LTP ）：kW发动机代号：公司代码 (DongKang Power)缺省--基本型B --罩式 N --静音型S1--单轴拖挂D2--双轴拖挂 V --车载型 E --特殊机组类型代号：G燃气型 P特殊类型 缺省--基本型(手动/自动模式，带充电器）相数：单相（1），三相（省缺）额定频率（Hz ）：50Hz （省缺）,其它频率按相应标准 400V （省缺）,低压机组按发电机标称电压数值表示。
高压机组电压值表示方法：10500V=10.5 / 6300V=6.3额定电压（L-L ):C --CumminsD --DOOSAN I --IVECOM --MAN P --Perkins V --VOLVOZ --DEUTZ G -- 国内品牌§2 安全指示与符号含义2.1 安全指示注意！在你还没有完全阅读完和理解本说明手册中的内容之前，不要安装及操作本设备。
如不按手册中的说明操作机器有可能导致起火、触电或其他人身伤害事故，或者导致机器的损坏。
保持拥有者有此说明手册并频繁回顾以保证持续安全操作。
a.认识你的机器为了你的个人安全, 仔细阅读本手册。
发电机组操作手册
发电机组操作手册1. 简介本操作手册旨在提供发电机组的操作指南，以确保发电机组的高效运行和安全性。
2. 安全注意事项在操作发电机组之前，请务必遵循以下安全注意事项：- 在操作前，确认发电机组的所有安全装置和保护装置都正常工作。
- 确保操作人员已经接受相关的培训，并熟悉该发电机组的操作指南。
- 在操作发电机组时，穿戴适合的个人防护装备，如安全帽、安全鞋等。
- 严禁将易燃物品存放在发电机组周围。
- 发生故障或异常情况时，立即停止发电机组的运行，并联系维修人员进行检修。
3. 操作步骤3.1 启动发电机组以下是启动发电机组的步骤：1. 确保发电机组连接到正确的电源。
2. 打开发电机组的燃料阀门。
3. 将发电机组的启动开关设置到“启动”位置。
4. 等待几秒钟，直到发电机组启动成功。
5. 检查发电机组的运行状态，确保各项参数正常。
3.2 停止发电机组以下是停止发电机组的步骤：1. 将发电机组的运行开关设置到“停止”位置。
2. 断开发电机组与电源的连接。
3. 关闭发电机组的燃料阀门。
4. 维护与保养为了保持发电机组的良好状态和延长使用寿命，需要进行定期的维护与保养。
具体操作如下：- 检查发电机组的润滑油和冷却液，确保其处于适当的水平。
- 清洁发电机组的滤清器和散热器，防止积尘影响散热效果。
- 定期检查发电机组的电缆和连接线路，确保其正常运行。
- 如果发现任何异常情况，及时联系专业维修人员进行检修。
5. 故障排除在发电机组运行过程中，可能会出现各种故障。
以下是一些常见故障及其排除方法：- 故障现象：发电机组无法启动。
- 排除方法：检查燃料供应和点火系统，确保其正常工作。
- 故障现象：发电机组运行不平稳或出现噪音。
- 排除方法：检查机械部件是否松动，进行适当的紧固和润滑。
- 故障现象：发电机组输出电压异常。
- 排除方法：检查电压调节装置和连接线路，确保其正常工作。
6. 总结本操作手册提供了发电机组的操作指南，包括安全注意事项、操作步骤、维护与保养以及故障排除等内容。
发电机使用说明书(中文)
1.概说1.1 发电机为隐极式同步发电机,由汽轮机驱动。
1.2 发电机采用静止可控硅励磁。
1.3发电机采用封闭循环的通风系统,有空气冷却器。
1.4 发电机旋转方向从汽轮机端看为顺时针。
1.5 发电机的使用环境条件为:海拔不超过1000m ；冷却气体温度不超过+C o 40; 相对湿度不大于75%；不受昆虫,爬虫及腐蚀性气体侵蚀的室内。
1.6 空气冷却器的进水温度不大于+C o 33。
2 运行工况2.1 发电机在额定工况下连续运行时各部分温升限度如下:2.2 发电机在正常工作条件下运行时,轴承的出油温度不得超过C o 65,轴瓦温度不得超过C o 80。
2.3 当发电机的功率因数为额定值,电压与额定值的偏差不超过±5%,且其频率与额定值偏差不超过±2%时,其出力保持不变。
2.4 发电机在每相电流不超过额定值，且负序分量与额定电流之比不超过10%时，允许其在三相不平衡负载下连续运行。
2.5 发电机在一般情况下，不保证过载运转。
3 结构简介3.1 发电机机座由钢板焊成,吊攀位于定子两侧面的中部。
为防止油污及灰尘进入电机内部，在端盖上设有高压气密封装置。
3.2 发电机定子铁心是由经涂漆处理过的0.5mm高硅扇形片套于鸽尾支持筋上叠压而成,全长分成若干段,形成若干径向风道,铁心用压圈压紧。
3.3 发电机定子线圈由双玻扁铜线制成。
采用全粉云母F级绝缘。
直线部分与端部均采用模压，端部作成篮式渐伸线结构。
经三个端箍成一整体，并通过环氧玻璃布板支架固定在机座两端。
定子线圈对半组成，端部连接采用银焊。
定子在引出线端有6根出线铜排。
3.4 发电机转子用整体优质合金钢锻成，冷却方式为空气表面冷却。
在转子大齿上开有通风槽，通风槽楔上留有风孔，以改善转子表面散热效果，护环上开有通风孔以便更有效地冷却转子线圈的端部。
3.5 转子线圈是用裸铜线绕成，其匝间绝缘用绝缘垫条或半叠包以绝缘带。
转子线槽槽楔采用非磁性材料制成，以减少漏磁。
发电机组操作说明
发电机组操作说明
发电机组是一种将机械能转化为电能的设备，它能够在任何地方为电器提供电力。
以下是发电机组操作说明。
1.准备工作：在使用发电机组前，首先要进行安全检查。
查看发电机组周围是否有杂物，确认所有的连接、接线都牢固，检查发电机的润滑油是否充足。
在发电机组安装好后，应该检查发电机的开关是否打开，电路是否连接稳定。
2.启动发电机组：在检查了所有的连接和线路之后，确定发动机和发电机中央的开关都处于关闭状态。
按照您所使用的发电机的操作说明，向发动机泵入燃料（有时候您需要打开某种阀门来泵入燃料）。
启动发动机并等待它到达适当的运转速度。
3.发电机组电源调整：发电机组需要调整电压，使其能够支持您要使用的设备。
如果您要将发电机组连接到家庭电路，可以调整它的电压，将电源转换为交流电。
调节电压时，您需要根据您要使用的设备进行调节，因为不同的设备需要不同的电压。
4.使用发电机组：在检查发电机组的所有部分后，并确定电压调整正确后，您可以开始使用发电机组。
在使用发电机组前，应该先将负载连接到发电机组上，以确保能够顺利地供给负载。
在使用过程中，需要经常进行检查和维护。
5.关机：在使用完发电机组后，需要关闭发电机组。
首先关闭发电机中央的开关。
在发动机冷却器中感应到温度降低后，关闭发动机并清除机器的任何积水。
在关闭发电机组之前，请确保离开发电机的区域。
通过以上的步骤，您可以安全地操作发电机组。
但请记住，如果您对操作不确定，最好请专业人员进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
持汇流排频率的不变。 分配给每一个备用机组的 GCU 的优先编号，决定备用发电机机组启动（停止）的顺
序，以满足负载的变化 所有的 GCU 相互之间都能通信。每一个 GCU 都知道所有发电机的状态，重负载的情
合值由船级社（the classification authorities）要求 B: 故障（报警灯）
余下的报警状态都在这组报警灯里指示，在这组所有的报警都产生远程声光报警 上面 5 个是为客户指定的报警输入到 GCU 的保留的指示器，这些都能平滑地切换到备 用发电机。如果需要的话可引起立即停机。面板插图是一个客户选择 2 个报警（滑油压力和 冷却水温度）的布置，它们有与关断报警同样的标题。然而，自由选择的报警取决于模拟输 入信号。这些报警被设置到低于临界水平的限制值时，引起报警并使得在严重故障上升之前 在平滑地切换到备用发电机。这些在显示屏上显示的输入信号当前值能够随时被分析。 在这组里余下的报警指示是标准的，它们除了错误信息以外，都能引起平滑地切换到备 用发电机组并停止故障发电机组。当错误信息灯亮起时，就获得了报警细节。操作员必须用 操作码 9 分析这些显示值。 C: 复位（按钮） ACK 按钮是被用作报警指示灯的应答按钮，使得报警指示灯从闪亮变换到常亮。RESET 按钮是用作报警情况被清除以后复位 GCU 到它的正常工作状态 D: 状态 这些指示灯指示发电机的正常工作状态 在发电机正常启动，运行和停止期间，这些指示灯从上到下安顺序正常亮起。 E: 输入 这些指示灯亮起表示接受到来自发电配电屏和重负载输入到 GCU 的数字信号被激活 F: 输出 这些指示灯亮起表示 GCU 数字输出信号到发电配电屏和重负载的信号激活 G: 操作码 操作码列表覆盖了能在数值显示里看到的重要工作参数，但它们没有相关的状态指示灯 H: 发电机测量 这些光栅指示器显示发电机重要的输出参数 I: 发电机操作 操作员能用这些按钮手动地操作发电机组 J: 负载分配 这些按钮选择所需要的发电机负载分配模式 K： 燃油选择 但需要时，用这“light”按钮去选择轻油，用“blend”按钮退出轻油选择。GCU 控制 下的燃油选择是根据柴油机的工况（启动，停车，重负载） L: 模式选择 这些按钮定义 GCU 操作模式 M: 状态/ j 警告 这些指示灯显示 GCU 的工作状态，通信是否被激活 N: 操作模式/参数/值 这些相关的按钮和显示被用作在正常工作期间，分析和改变关键性的参数。在 GCU 调 试期间，输入想要的工作参数 O: 调试锁定 这把钥匙允许检验在数值显示屏上的调试参数 P: 通道锁定 这把钥匙允许所有的调试参数被改变 3.6 箱柜和布局
3.7 调试 检查电源部分，信号处理部分，GCU 的调试基本上包含： a） 设置 DIP 开关，决定 GCU 系统地址，与上级系统（如果应用）及其它 GCU 的通 信模式 b） 使用 GCU 前面板输入工作参数，如发电机的电压，额定功率，信号报警形式，刻 度比率，限制值，时延和禁止
3.8 测试设备，故障寻找和维修 每一个 GCU 都内置有一个测试程序，由测试按钮启动。这个测试程序在线运行，不影
响过程或热点通信。这个程序测试所有的报警，指示灯的状态以及显示 在 GCU 的前面板提供有故障指示器（状态和警告）
一个故障查找流程图能够跟跟踪大多数故障，并且比较容易地替换它们 替换零件总是比较简单，在需要的地方提供插图 4 说明
4,1 功能说明 4.1.1 控制功能 自动发电机电源管理系统最多可管理到到 10 台，包括： 。柴油机的启动和燃油选择 同步 发电机的并联和解列 大负载开关的监视 。 君载分配 。 非均载分配（对于 2 台柴发，防止碳化 。 备有机组启动失败 。 备有机组启动的故障检测 。严重故障停机 4.1.2 远程通信功能 。 与主机通信 - 报告发电机工作状态与报警 - 报告电站负载和可用功率 - 报告大负载状态 - 发电机的 GCU 的远程控制 。 数据传送到远程报警面板 - 声光报警 - 报警关断指示 - 报警切换指示 。 两台 GCU 之间的数据连接 促使备用发电机的启动，负载分配和停止。 4.1.3 面板功能 a） 为了显示的汇流排指示器 - 电压 - 频率 - 相位 b） 为了显示的指示灯（LEDS） 。 发电机的工作状态 - 自动锁定
GCU 还具有报告电站的状态和到远程控制和监视管理系统的报警功能。如诺康数据通 道-7（datachief-7）（DC-7）该系统的操作也像在每一个 GCU 上的本地操作一样。
如果不使用管理系统，一个简单的报警面板也能识别主要的故障，并提供一个共用报警 去指示任何一个故障的发生。
电站自动管理包括： 。 根据负载启动-停止发电机组，包括：
对于任何一台发电机组，不对称模式由操作员预先选择。当主用发电机组正在运行，备 用机组会自动进入操作。
3 基本设计及运行 参照本章末图 1.1
3.1 机柜 每一个 GCU 由机架式安装柜，计算机下图和安装在前面的操作面板。面板在 3.5 数据，它们是： a 对柴油机的
。 控制 启动 / 停止 速度 燃油 滑油
。 监视 滑油低压 冷却水高温 超速 运行状态
前三个会引起马上停车 。 监视
5 个客户指定的报警输入 这些被预先定义的数字或模拟输入的限制值被超过时，系统就会去关断发电机或切换到 备用发电机
B 电源电路 。 重负载的合闸请求 。 发电机输出电压和频率传感器（通过变压器） 。 电源汇流排的电压和频率传感器（通过变压器） ， 发电机的输出功率（通过功率变换器） 。 发电机主开关的控制位置 。 发电机主开关的传感位置
诺康发电机控制单元（GCU-8810） 使用说明
第一章 概要 1 引言
每一个诺康发电机控制单元（GCU）为单独一台柴油发电机提供一套完整的监视，报警 和控制的装置。
另外，对于具有 2-10 台发电机组的工厂，用互相之间的通信，GCU 也提供了一个完全 的自动电源管理系统。
每一个 GCU 包括一个显示发电机和 GCU 状态的前面板，操作员能够在这个面板上进行 一定的选择和操作控制。这些操作包括为发电机组选择基本的工作模式（主发/备用和负载 分配模式），发电机基本功能的手动控制（启动/停止/主开关合闸/断开）
数，这个因数典型的为 5%
2.3 不对等负载分配 当柴油机组长时间地运行在小于 50%负载时，为了减少柴油机的碳化，采用不对等负
载分配模式 当只有 2 台发电机运行，且它们的负载比满载的 50% 少得多时，碳化会随着对 称负载分配而产生。采用不对称负载分配时，如果负载增加足够，后备机组就会被合上，这 样就会确保所有运行发电机的负载大于它们最大负载的 50%
分到的负载时 注意：
如果锁定发生，所有不在运行发电机的 GCU 将启动它们。但它们不会同时连接，因 为锁定将被第一个在线的那一个删除
下图详细讨论备用发电机的启动请求及当电站的负荷减少不再需要备用发电机时，备用 发电机怎样被自动控制停止的过程
图中显示的参数 P1,P2，T1 和 T2 根据指定的需求详细说明 P1 是发电机设定的负载，如果实际负载超过了设定负载并持续到多于设定时间 T1，系 统将启动下一个可用发电机。延迟时间 T1 的设置是为了忽略由负荷分配系统引起的短期峰 值负载。 图中较低的虚线部分表示备用机组的启动，并按照 GCU 要求的与发电机 A 的负载分配 如果没有选择停止锁定模式（见注释）并且总的负载减少到小于 P2。（P2 是主发电机 （GEN-A）和另外一台运行的发电机的功率之和）但备用发电机会保持在预先设定时间 T2 内继续运行，这样就使得在短周期内负载的增加和减少，备用发电机不会连续的启动和停止。 注：“停止锁定模式”保持备用发电机连续的运行而不取决于负载条件，这个特点是当 启动不定负载的大负荷时（如侧推器）是非常有用的。
。？ 传感器黑线输出（通过所有空气开关辅佐触头串联连接 C) 与其它 GCU 的通信线
。 发电机的状态和控制信号 。 重负载请求下线 。 可用发电机的功率状态 。 电站负载状态 D） 到远程报警面板 。 声报警的激活 。 发电机关断鉴别 。 发电机切换指示 E） 到远程监视系统（不显示） 。 上面（d）项下的相同功能 。 面板状态的远程指示 。 GCU/发电机的远程控制 3.3 自动功能
数字编号被写到靠近指示灯旁边 右上指示排下面常用的操作码。 在底部中央，显示的字母数字值，用于由操作员选择的补充数据，相关指标。 调试期间，在功能块“N”里的这些数字也被常用作输入相关的参数 G 组是一组类似的操作码，能看到一个重要的数据，但没有与它相关的指示灯指 示。
？ 延着面板中间编号 51-65 的水平一排是与按钮相关的操作码，这些能在数 值显示上看到按钮的状态。例如按钮灯故障 3.5.2 功能总汇 A: 关断（报警灯） 这组中 3 个报警灯是发电机组严重故障的报警，定义为最高级，要求马上对发电机 组进行关机顺序。这些故障发生，都会引起发电机马上解列。并关掉柴油机。 还提供了一个远程关断指示和声光报警 当关断报警发生时引起一个电路闭合，闭合电路以一个数字量输入到 GCU，电路闭
GCU 计算机控制所有在本章 1-2 节概要部分和 3.1 节所描述的基于通过信号通道 获得的数据的自动功能。 3.4 手动控制（从 GCU）
操作员能够越控自动功能并使用 GCU 面板去进行手动控制（除报警检查和同步 指示）
。 发电机启动和停止 。 发电机合闸和分闸 。 柴油机燃油选择 。 负载分配模式（对称/非对称） 3.5 面板功能 GCU 前面板的插图在本章末的图 1.2 相关的控制盒指示在面板上组合在一起，并给出了一个常用功能名。 在插图中，用一个标识字母标示一个组。为方便起见，简略地给出下面的功能汇 总 3.5.1 操作模式
启动/停止 对发电机开关的合闸和分闸控制
燃油混合
2 特殊功能 GCU 最具意义的特点列表如下，比较详细的细节在下面的章节中讨论。 。 2.1 根据负载，备用发电机的启动-停止 。 2.2 所有发电机的负载均衡分配 。 2.3 2 台发电机的负载均衡分配 。 2.4 重载设备的管理 。 2.5 发动机启动 。 2.6 燃油选择 。 2.7 燃油选择的远程监视和控制
