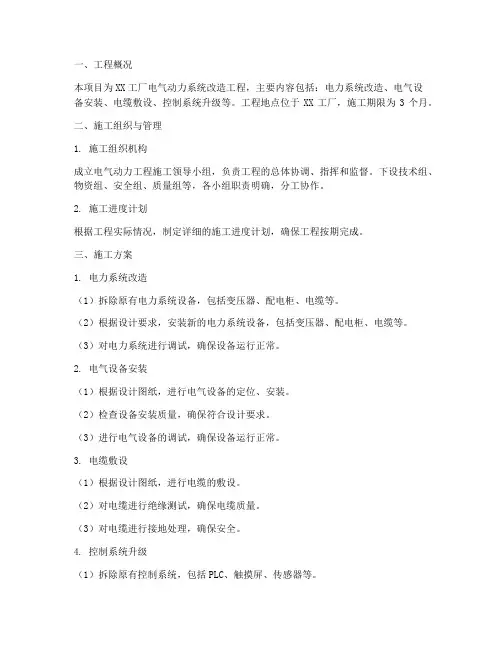

电气动力工艺流程及施工方案

本工程电源为三相四线制220/380V，由变电所采用电缆引入至车间各总配电柜，电缆采用埋地敷设，进户处中性线做重复接地；重复接地线与本车间防雷接地系统相连。

配电室内GCK型柜落地安装；工艺及暖通专业设备配套的控制箱柜应以其要求，嵌墙安装的配电箱与墙角接合处做成圆弧型。

防雷接地系统在屋面建避雷带，利用框架柱做引下线，利用基础做接地极。

2.1、工艺流程

2.1.1、动力配电施工工序

2.1.2、桥架、线槽安装

2.1.3、线管安装工艺流程图

2.1.4、电线、缆敷设及电缆头制作工艺流程

2.1.5、低压配电（屏）柜

2.2、电气系统工程重点工艺控制措施

2.3、建筑电气系统工程安装、测试、调试标准

1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装技术要求

2、低压电动机、电加热器及电动执行机构检查接线

3、低压电器动力设备试验和试运行

4、电缆桥架安装和桥架内电缆敷设

5、电线导管、电缆导管和线槽敷设

6、电线、电缆穿管和线槽敷线

7、电缆头制作、接线和线路绝缘测试

电气设计流程及内容---最全最详细!!!

电气设计流程/步骤最全最精细！！！方案设计阶段 1 确定设计内容：根据建筑规模、功能定位及使用要求确定本工程拟设置的电气系统。 2 确定变、配电系统容量及要求 1）确定负荷级别：1、2、3级负荷的主要内容。 2）负荷估算：本阶段主要采用单位容量法或单位指标法进行估算；。3）电源：根据负荷性质和负荷容量，提出要求外供电源的回路数、容量、电压等级的要求。 4）确定变、配电所位置、数量、容量，变压器台数。 3 确定是否需要设应急电源系统以及备用电源和应急电源型式。 4 对照明、防雷、接地、智能建筑设计的相关系统构成形式进行说明。 1.2 初步设计阶段本阶段应在方案设计确定的设计内容基础上与业主沟通后展开各系统的技术设计；向设备专业了解设备配置情况，跟建筑、结构专业提出电气技术设计要求； 1.2.1 确定变配电系统型式： 1．确定负荷等级：1、2、3级负荷的主要内容； 2．负荷计算：根据设备专业提供的设备资料，分类进行负荷计算，并算出总负荷；此计算书应在初设校审阶段与图纸一并提交，并同时归档；

3．对于大中型项目（大于5000m2）专业负责人应提供两个以上的变配电系统方案提交专业委员会进行讨论比选并由项目工作会议确定设计方案，并将方案报给业主，协助业主配合供电部门确定最终供电方案； 4．根据确定的变配电方案，提出电源数量及回路数要求，向业主了解电源引自何处；确定高低压供电系统结线型式及运行方式；确定重要设备的供电方式；明确是否需要设置备用电源； 5．确定变配站的数量、位置、面积，绘制设备布置平剖面图；6．绘制竖向系统图，标注各配电箱编号、对象名称； 7．确定配电干线主要敷设路由；确定各主要配电间、电气管井位置及面积； 8．画出配电干线平面图并标出主要配电箱位置及编号； 1.2.2 考虑照明系统 1．确定照明种类、灯具型式、照度标准； 2．确定应急照明电源型式； 3．确定照明线路型号的选择及敷设方式。 4．绘制照明灯具（包括应急照明及疏散照明）平面布置图，可以不连线； 1.2.3 设计消防系统 1．依据《火灾自动报警设计规范》确定该项目的消防保护等级；2．绘制消防系统图； 3．绘制消防布点平面图；

房地产开发项目行政审批流程

房地产开发项目行政审批流程流程始于供地前置环节，并在土地招拍挂后将房地产开发建设审批过程分为规划许可、施工许可和验收三个阶段。一、供地前置环节供地前置环节，分为土地招拍挂之前证明部门应做好的准备工作、土地招拍挂组织实施、固定资产投资项目备案3个环节。分为土地招拍挂之前证明部门应做好的准备工作：国土资源部门，提供具备出让条件的土地；环保部门，提供环境规划影响评价文件；地震部门，提供地震安全性评价文件；规划部门，提出土地招拍挂的刚性规划设计条件。土地招拍挂组织实施阶段，国土资源部门完成国有土地使用权出让（招拍挂）、建设用地审批等工作（期间，政府清欠部门要核实开发企业资信度，出具未拖欠施工企业工程款的证明），出具《国有建设用地出让合同》、《建设用地批准书》、《国有建设用地使用证》。土地“招拍挂”，到国土资源局获取挂牌出让文件后提交：①营业执照副本②组织机构代码证③资质证书④招拍挂申请⑤股东会决议⑥法人身份证明、法人身份证复印件⑦委托代理人授权委托书⑧委托代理人身份证明及其身份证复印件。招拍挂报名后向土地资源局①交纳竞买保证金②签订成交确认书③签订土地出让合同、填写呈报表④补交土地出让金⑤契税⑥公证费⑦代征道路费⑧代征道路管理费。其中向财政局交纳契税阶段需要提交①成交确认书复印件1份

②国有土地出让合同③土地出让金④组织机构代码复印件。土地相关费用缴纳完成后到国土资源局地籍处进行土地证办理。所需材料：1、呈报表2、出让金发票复印件3、契税票蓝色原件4、法人身份证复印件5、①公司章税②组织机构代码复印件③营业执照复印件④代理人身份证复印件⑤委托书6、土地登记申请书7、法人身份证明8、缴纳土地登记费。首先向国土资源部门提供：1.申请人有效证明材料；2.规划设计条件；3.投标、竞买保证金；4.未拖欠施工企业工程款的证明。其中未拖欠施工企业工程款的证明包括：①加盖施工总承包企业公章建设单位申请；②第一次开发工程的建设单位提供资金到位的证明；③工程建设单位无拖欠工程款证明。核发建设用地批准书、国有土地使用权证书。提供材料后，办理建设用地批准书，国有建设用地出让合同，国有建设用地使用证后，到发改部门进行核准证的办理。所需材料①国有土地使用权证书②建筑规划设计条件③环评报告④营业执照副本⑤组织机构代码证⑥无拖欠款证明⑦核准证申请⑧项目申请报告。(以下所需文件均为复印件，其中⑥需要财务部配合提供资金到位证明)尽快进行项目用地审批环节集中缴费阶段。进入下一工作流程。审批过程及办理流程房地产开发建设审批过程分为规划许可、施工许可和竣工验收三个阶段。审核和办理总用时15天，启用审批专用章9枚。（一）规划许可阶段。分为建设用地规划许可、修建性详细规划或建设工程设计方案总平面图及建设工程设计方案审批、施工图设

电气工程施工工艺

一、施工准备 1、技术准备；工程开工前，与本专业有关的技术人员到位，并持证上岗。做好开工前如下工作：（1）、认真熟悉审阅图纸，并参照规范要求审查图纸中存在的问题，搞好自审和会审工作。（2）、编制合理的施工方案，技术交底及时准确并有针对性。（3）、加强对新材料、新工艺、新技术的调查和研究工作，积极推广新材料、新工艺、新技术，努力降低工程成本。（4）、编制施工预算，推行限额领料，实行成本跟着进度走。（5）、根据施工进度计划，提出各种材料进场计划。 2、生产准备：（1）、制定现场临时用电方案及用电管理制度。（2）、备齐、备全施工工用具及机具。（3）、根据临时用电方案，搞好临时用电设施。（4）、现场临时用电设备、材料经检验合格后，方可使用。（5）、对进场的施工人员进行质量、安全和防火的教育。 3、材料准备：（1）、专业工长材料即PVC管和灯具面板的计划，提交材料主管部门，同时明确材料的技术质量要求和供货的时间要求。（2）、材料主管部门应按程序文件做好验证、收货、标识等工作。二、电气工程施工工艺流程

1）、配管工程（1）暗配管敷设工艺流程： PVC管：（2）材料要求：本工程采用硬质PVC管，PVC管其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。（3）随砌墙配管根据水平标高线确定盒、箱位置并稳注好，管子放在墙中，为使盒子平整，标高准确，可将管先立偏高200mm左右，然后将盒子稳好再接短管，短管入箱、盒可用跨接线焊接牢固。往上引管有吊顶时，管上端弯成90度弯，直进吊顶内，到开关盒上口为准，待砌好墙后先稳盒，后接短管。（4）管路的敷设和连接 A．埋设时，PVC管弯曲半径应大于管外径的6倍。 B．PVC管连接使用套箍连接（包括端接头接管），用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍，接头处两管必须到位并按住1到3分钟放开即可。 C．敷设在地下室的潮湿场所时，管口及连接处均应密封。

地感线圈施工工艺流程

感应线圈埋设方法环路线圈 1. 电缆构造车辆检测环路线圈的电缆为600V被覆电缆，电缆材质及特性符合CNS2655之规定。(1)导体：符合CNS670规定，使用软铜单电线，线径14AWG为7股绞线，每股铜线直径0.6±0.02mm。 (2)被覆层：绝缘被覆层厚度0.8mm，拉力强度至少1.27kg/mm2。 2. 回填材料：橡胶沥青橡胶沥青符合下列规格： 1）延展性：77oF最低30公分。 2）软点：最低180oF。 3）弹性：77oF最低25百分比。 4）渗透：77oF、150公克、5秒、最高35单位1/10公里。 5）流量：140oF、最高5mm。 4.环路线圈品质因素≥5在50KHZ时品质因素Q=2πFL / R R：环路线圈阻抗 F：50KHZ L：环路线电感值 3．环路线圈形状线圈采用 1.5×1m，可根据路口的基本情况来变动位置，尽量避免井盖和其他金属物。 4．环路线圈电感量容许范围 (A) 最大范围60~600uH

(B) 实用范围80~200uH (C) 环路线圈及导入线所产生频率须维持在60Khz以上140KHz以下 5.导入馈线无钢筋道路其长度依环路线圈及导入线电感量总合而定(导入线电感量每公尺约0.72 uH)。有钢筋道路其长30公尺以下。导入馈线为双绞线或互绞每公尺20扎。 6.环路线圈相邻间距最好为长度50%以上。 7．环路线圈和馈线之间的联结采用焊接或冷压,保证联结质量。 7．埋设后的环形线圈和馈线的对地绝缘电阻＞10MΩ(DC500V)。环路线圈埋置方式 A.电锯切割环路适用之锯槽4mm，馈线槽宽度为8-10mm，深度为混凝土路面为3.5-5.5cm，沥青路面为6-10cm。 B.为不影响道路美观，需用橡胶沥青进行埋设。 C.每组环路线圈，其尺寸1.5米×0.5米尺，底下无钢筋约3～4匝，若底下有钢筋，距钢筋至少5公分以上，其匝数为4～6匝，依电感值而定，电感值80～200μh之间为实用值。 D.环路线圈至车辆检测模块间导入线长度≦250公尺，同时两导入线互绞每公尺绞20匝。 E.确认埋设位置后，以喷漆或油质画笔将线圈大小描画于路面，然后再画引线部份，直到路肩手孔。 F.切割完成后，在线槽直角处用冲击钻打孔去掉尖角，以7kg/cm2之强力压缩空气吹掉所有槽内之泥浆，使壁槽及漕底干及净。 G.以厚底约8mm之木板，以每10cm为间隔，将绕于沟内之导线逐一压入沟

电气安装工作流程

电气现场安装工作流程电气安装主要工作内容包括：干式变压器、低压配电柜及控制柜、桥架的安装及电缆的敷设及接线，动力、照明、接地及防雷系统的安装。主要工作量包括：变配电部分：干式变压器，高压配电柜，低压配电柜，低压联络桥（包括母线）。动力：桥架，各种动力电缆敷设，各种控制电缆敷设，电机检查接线，操作柱安装，防爆防腐现场电源检修葙，防爆动力配电葙安装，保护管安装，各种角钢.槽钢一、质量保证措施施工的全过程必经按照防爆要求进行操作，尤其对安装注意保护箱（盒）的防爆面，及隔兰密封处理。施工前应认真熟悉现场，明确施工、作业内容。做好与甲方有关人员的配合工作。尊重业主的意见，配合好后期单机试运、连动试运和开车工作。施工过程中，认真填写施工原始记录，及时反馈施工中发现的问题、做好现场文明施工。严格执行方案报审、交底、施工、检验工作程序，落实岗位责任制，每道工序进行施工交底，技术人员交底细致，施工人员持证上岗。对施工的质量通病提前做好预防措施。使用的计量设备必须在计量合格有效期内，施工过程中到期的计量设备及时送检，保证施工测量的准确性。施工过程资料、数据记录规范，收集完整，以备随时查阅。落实专业质量管理体系，层层把关，全面、及时执行报检制度，严格落实自检、临检、抽检、停检控制，首件必检。二、进厂前培训凡独立操作的工人，必须持有本工种操作合格证；工作人员入厂后必须遵守业主的有关安全规程；进入施工现场必须穿戴好劳保用品；高空作业必须系挂合格的安全带；高空作业的工具及材料应放置在不能坠落的地方，如有必要应用绳索捆扎；工具材料不可上下抛掷，应使用传递绳。

过路桥架施工时应设置安全网，以防止坠物伤人；吊装作业时，在吊车旋转半径范围应设置警示绳；配电盘基础施工过程中应注意各种预留孔洞以防止坠落，在无人施工的孔洞设置警示绳或进行封堵；拆除盘柜包装物时防止铁钉及尖状物划伤；使用砂轮机和无齿锯时应佩戴防护眼镜，且前方不得站人；使用台钻、电钻时应将工件夹紧且不得戴线手套和帆布手套；查线用的各类电池用完后不得随意丢弃，应放入指定的垃圾箱内。废弃包装物及各种下脚料分类堆放和处理；电机清洗的废油不得乱倒，应统一交项目处理，以防污染土壤和水体；电缆盘应架设的牢固可靠；电缆敷设过程中有专人指挥，作业人员不得站在电缆转弯处的内侧；受、送电应有方案，受、送电后应及时挂上标示牌；所有电动工具必须可靠接地，手提电动工具必须加装触电保安器，高速运转的机具前方不得站人；

电气工程施工方案范文

.电气工程施工方案 1．编制依据 1．1．1施工图纸：行政办公楼电施图 1．1．2《建筑电气工程施工质量验收规范》：（GB50303-2002）； 1．1．3《火灾自动报警系统施工及验收规范》（GB50166-2002）； 1．1．4《建筑电气通用图集》92DQ1-13 1．1．5《建筑电气工程施工工艺标准》(ZJQ00-SG-006-2003) 1．1．6《室内管线安装》D301-1～2 1．1．7《接地装置安装》03D501-4 1．1．8《等电位联结安装》02D501-2 1．1．9《封闭式母线及桥架安装》D701-1～2： 1．2编制范围：照明系统、动力系统，公共及应急照明、防雷与接地系统。 2．工程概况：本工程为框架结构，地上6层，地下1层，积3353.36m ，建筑高度23.90米（从室外地面消防车登高地面至主体顶层屋面）, 属于多层办公楼，采用钢筋混凝土框剪结构，建筑耐火等级为一级。 3．供电系统方式、方法： 3.1电源由市网引入两回路10KV高压电源，预留2（8*SC150）、3（8*125）钢管，于±0.000、—0.8m 处埋设进户，穿过建筑物外墙处设置防水挡板，做法参见《建筑通用图集》92DQ5.5-4。本工程中预留引入管。变电室电缆夹层设在地下一层。 3.2供电系统：采用金属铠装封闭中置式柜，真空断路器，弹簧储能电动操作机构，直流操作电源110V。高压电源两路，同时运行互为备用、母联断路器为手投加联锁，防止误操作。进线断路器装设三相过流、速断、零序、低电压保护；出线断路器（变压器柜）装设三相过流、速断、零序保护及两段（警告、跳闸）温度保护。进线隔离车与进线断路器有机械锁；计量柜与进线断路器有电气锁；高压进线断路器与母联断路器有电气锁，确保两路电源不并列运行。配电系统的接地开形式为TN-C-S系统。 3．3照明系统正常照明.包括住宅安装双管荧光灯；吸顶灯、壁灯：应急照明包括出口指示灯：疏散指示灯，应急壁灯，事故下继续工作照明。应急照明灯具选用镍镉电池作备用电源、应急电源。备用电源、应急电源为双电源末端互投疏散照明不小于20min，继续工作照明为连续。 3．4动力系统本工程动力系统包括生活水泵、消防水泵、污水泵、消防喷淋泵、排风机、送风机、电梯等，其中与消防有关水泵、风机、电梯为一类负荷，采用双电源双回路末端互投，其余为二、三类负荷。 3．5电缆桥架、线槽消防用线槽采用钢制涂防火涂料，电缆桥架的安装做法见《建筑电气通用图集》成电路92DQ5.50-59。 3．6弱电系统

地感线圈车辆检测器安装要点

地感线圈车辆检测器安装指南一、检测器安装检测器应尽可能安装在防潮防湿的干燥环境里，并与其它设备或装置保持一定间隔，以便接线和维护。二、线圈安装指南检测器能否正常工作在很大程度上取决于它所连接的感应线圈。线圈的几个重要参数包括：线圈材料，线圈形状及尺寸和线圈施工质量。线圈安装由于 SJ400T 型车辆检测器的电感自调谐范围较大，所以检测器对于感应线圈的电感量（包括馈线）适应范围较宽，馈线长度最长可达 500米，有利于工程应用。线圈和馈线推荐使用整根电缆（无接头）。 ⑴线圈材料：一般可选用聚乙烯 AWG16~22 多芯高温护套线，不使用 PVC 绝缘线。 ⑵线圈形状及开槽方法：线圈一般为矩形，四角 45 度倒角避免尖角割伤线圈电缆。 ①道路地面开槽方法俯视图（见图） ②线槽截面图（见图）

⑶线圈施工步骤： ①路面画线，根据检测对象，确定线圈尺寸，避免尖角损坏电缆绝缘； ②设置锯缝：深度一般为 50~80mm 应保证槽内最上层电缆距地面 30mm以上，槽宽一般为 4~8mm，应大于电缆直径，切割馈线走线槽，去掉槽内锐角，清理碎渣，检查槽底是否平整； ③整个电感线圈（包括矩形线圈和馈线）的电缆应无接头，在槽内自下而上逐层排线，压紧，直至完成设计总匝数； ④馈线（从矩形线圈到检测器）须双绞后延伸至检测器，每米至少绞合20 次； ⑤线圈电缆必须每隔 20~30cm 用长 3cm 左右的塑料泡沫棒固定，这样可防止电缆在填缝时浮起； ⑥填缝：槽内缝隙须填实与道路成为一体，防止线圈在有车经过时发生颤动，对于水泥路面可用水泥、沥青或环氧树酯，而对于沥青路面只能用沥青作为填缝材料。 ⑷线圈周长与线圈匝数参考表: ⑸线圈电感量参考表（馈线电感量计算方法：约为 0.72uH/m）

电气系统安装施工方案

第1节电气系统安装开工前各指定分包单位均以确定；施工中各分包单位服从总包管理；总包单位负责配合、协调管理工作； 3.1施工工艺流程： 3.1.1 钢管敷设 3.1.2 管内穿线： 3.1.3 桥架，线槽： 3.1.4 灯具安装： 3.1.5 开关，插座的安装 3.1.6 配电箱柜安装 3.1.7 防雷接地：

3.2 主要施工工艺： 3.2.1 封闭插接母线的安装： 1）根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。 2）分段标志应清晰齐全，外观无损伤变形，母线绝缘电阻负荷设计要求。 3）根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字形、“L”型、“U”字型、“T”字型四种型式。 4）支架的加工制作断料严禁气焊切割，加工尺寸最大误差5mm。 5）封闭插接母线组装前应对每段进行绝缘电阻的测定，测量结果应符合设计要求，并做好记录。 6）母线槽，固定距离不得大于2.5m。水平敷设距地高度不应小于2.2 m。 7）母线与设备连接直接采用软联接。母线紧固螺栓应由厂家配套供应，应用力矩扳手紧固。8）应有跨接地线，两端应可靠焊接。 9）封闭式母线敷设长度超过40 m 时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适当的措施。 10）封闭式母线插接箱安装应可靠固定，垂直安装时，安装高度应符合设计要求，插接箱底口宜为1.4 米。 11）封闭式母线穿越防火墙、防火楼板时，应采取防火隔离措施。 12）试运行验收： 13）试运行条件：变配电室已达到送电条件。插接式母线连接设备及连线安装完毕，绝缘良好。 14）封闭式母线接头连接紧密，相序正确，外壳接地良好。绝缘摇测负荷设计要求，并做好记录。 15）送电空载运行24 小时无异常现象，办理验收手续，交建设单位使用时，同时提交验收资料。 16）验收资料包括：交工验收单、变更洽商记录、产品合格证、说明书、测试记录、运行记录等。 3.3 电缆桥架、线槽安装要求 3.3.1 本工程采用热镀锌金属电缆桥架、线槽。 3.3.2 安装前检查产品包装箱内的装箱清单、产品合格证、出厂检验报告；桥架及附件外观、外护层表面是否完整、无毛刺、色泽是否均匀。

(完整版)电气工程施工工艺

电气工程施工工艺一）、配管配线工程 1、材料要求：灯具的型号、规格必须符合设计要求和国家的标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落、灯罩破裂、灯箱歪现象。所有灯具应有产品合格证。开关插座符合设计要求，有产品合格证，塑料面板应平整，无弯曲变形等现象。 2、工艺流程：预制加工管弯、支吊架→测定盒、箱固定点位→支架、吊架、固定→盒、箱固定→管路敷设连接→地线跨接→防腐处理→扫管→穿带线→放线与断线→带线绑→带护口→导线连→绝缘摇测 3、主要施工方法和技术要求（1）预制预埋：施工前，在熟悉了解装修结构的情况下，掌握电气等专业图纸，把有关尺寸资料画到电气有关施工图上，做好支吊架等的预制，并积极配合装修的施工。凡由室外引入室内的电气管线应预埋好穿墙管，并做好建筑物的防水处理。（2）本工程的电线管采用镀锌钢管在吊顶内敷设，钢管的弯扁程度不应大于管外径的10%，弯曲半径不小于管外径的10倍。管路连接时，钢管必有采用丝扣连接，严禁对接和塑料管套接，丝扣连接及管与线盒连接处，必须用专用接地夹做接地跨接线，管与线盒或管与线槽之间必须用锁扣连接。管子进入线盒的长度为2-5㎜，管子切断口后凿平刮光，以防止出现划伤或其他危险事情。（3）导线在穿管前，应将管内的积水及杂物清除干净。穿线时导线颜色应分开，接地线用黄绿相间线，零线用淡蓝线，相线一般用黄、绿、红线，并严禁管内有导线接头。不同回路不得穿入同一根管内。 4、质量要求（1）连接紧密，管口光滑，护口齐全，配管有其支架、吊架应平直牢固、排列整齐，管子弯曲处无明显折皱，油漆防腐完整。（2）盒、箱设置正确，固定可靠管子进入盒、箱处顺直，在盒、箱内露出的长度小于5MM；用镝紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣，

地感线圈的施工方法

地感线圈的施工方法 A、感应线圈的埋入方法缠绕形状：感应线圈的两条导线引出时，必须互相缠绕在一起。每米至少20次缠扭。感应线圈之引出线段不能超过500CM，并尽可能的短。越长，则灵敏度越低。 2，或AWG16~20。外皮要有特殊防感应线圈的铜导线截面积一般为1.0—1.5 mm 水层，与耐磨、耐高温的特性。地下之排列形状：

感应线圈的导线被封埋在地下时：填封密封物之后的导线不可以再能自由晃动。不可以在湿地上施工，也要排除湿气后再封胶。切槽内不可以有空隙，避免渗水接触导线，降低绝缘阻抗。在水泥地里，感应线圈应在混泥土钢筋之上方，距离至少3公分以上。 B、应线圈的埋设计划与作业 Step 1: 首先察看现场地形、地面材质、车辆动向、被侦测的车辆种类、被侦测的目的、现场是否积水，以及确定业主真正的需求。 Step 2: 再依车道宽度、车道限制措施、地下钢筋的干扰、路面铺设的材质、旁边铁门的干扰、感应侦测器型号等，来决定感应线圈的位置、面积、线材、适当的圈数、与引线出孔箱的位置、出孔箱的尺寸（至少为感应侦测器体积的3 倍大）。 Step 3: 开挖感应线圈的槽孔，至少为线圈外线径之3倍宽。若加埋线槽支架，则需更宽。检查地下钢筋的状况（水泥地面），决定埋线之深浅，或再加减圈数。 Step 4: 在车道路面干燥的情况下才可埋线、填充密封物。 Step 5: 埋线前，要预留引线长度。埋线时，每一环线要上下紧贴。在环线之角落开始两条引线出去时，即要互相缠绕埋入引线槽孔内。 Step 6: 封胶时，要充满槽孔内，确保导线不会晃动。同时导线与槽壁以胶隔离，使水不会渗入接触导线。封胶至引线出孔箱的位置为止，并与地面齐平。 Step 7: 以感应线圈测量仪器检查电感量与绝缘阻抗。若符合规范，待胶干后，即完成感应线圈之埋设作业。若不合适，需重新处理。地感线圈安装图线圈总长度应在24米左右，地感线应用横截面大于等于0.25平方毫米的耐高温绝缘线；用切地机在坚硬水泥地面切槽，深度为 5-7cm左右，宽以切刻片厚度为准一般为5mm；然后将线一圈一圈放入槽中，再用水泥将槽封固，注意线圈不可浮出地面，在放入线圈时注意不要把线的绝缘层破坏，以免造成漏电或

电气配管施工工艺及流程图

电气配管施工工艺及流程图 1.钢管暗设工艺流程钢管暗设工艺流程图冷煨管暗管敷设预制加工切管套丝测定盒箱位置稳注盒箱稳注盒箱托板稳注灯头盒管路连接管丝管箍连接焊接套管连接管进箱盒敷设方法随墙砌体配管大模板现浇墙配管现浇混凝土楼板配变形缝处理地板上地板下地线连接跨接防腐

2.明配管敷设工艺流程明配管敷设工艺流程图吊顶内护墙明管敷设板内管路敷设弯支吊架管加工测定盒箱固定点位置支吊架固定法胀管法预埋铁焊接法抱箍法盒箱固定管路敷设管路连接管进盒箱变形缝处理地板上地板下地线连接跨接防腐

3.钢管的规格、型号应符合设计及规范要求，不应有穿孔、裂纹、凹凸不平及显著的变形。管子配件采用与电线管相应的配件。 4.钢管弯弯时，弯曲处不应有凹陷几开裂，管弯不得小于90度，弯扁度不应大于管径的10%，穿电缆的钢管弯曲半径应符合电缆的弯曲半径要求。电线管弯曲内径不小于电线管外径的2.5倍。 5.钢管暗配时，需采用通丝连接，并按要求做好跨接地线。管路不宜利用轻钢龙骨吊点做支点。 6.每个弯位或一个弯位再加不超过10m直线段或最大15m直线段后加接线盒。 7.钢管，线槽的跨接地线采用 6以上圆钢焊接，焊接长度不小于圆钢直径的6倍，且双面焊接。 8.管箍丝扣连接，套丝不得有乱扣现象；管箍必须使用通丝管箍。上好管箍后，管口应对严，外露丝应不多于3扣，并焊接跨接地线。 9.套管连接：套管长度为连接管径的1.5~3倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。 10.于建筑面上明装电线管按水平和垂直方向整齐排列,并以鞍型类预以牢固,牢固间距不超过1.2m。 11.多条电线管平行敷设时，注意避免在同一地点，彼此跨越向不同方向敷设。 12.建筑施工期间，所有电线管端口及电线盒用管栓堵塞，防止混凝土，灰泥及杂物进入电线管内。 13.电线管穿建筑物沉降缝处使用套筒，敷设一条单独的回路保护导线跨接结构沉降缝以保持有效的电气连续性，回路保护导线截面适合穿入管内最大载流量的导线。 14.如果一条电线管暴露于不同湿度下，则高温段的电线管以接线盒与低温段的分隔。 15.敷设管路超过下列长度时，应加装接线盒。无弯时45m；一个弯

弱电工程停车场管理系统地感线圈施工工艺

弱电工程停车场管理系统地感线圈施工工艺前言：对于从事停车行业的工作人员来说，掌握地感线圈的施工规范是很重要的，稍微一点疏忽就会导致停车场系统工作不正常，所以这次很有必要来分享一下，希望能给你带来一定的帮助：线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。在实际的工程中，建议采用1.0mm以上铁氟龙高温软导线。线圈形状 1、矩形安装通常探测线圈应该是长方形。两条长边与金属物运动方向垂直，彼此间距推荐为1米。长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。

2、倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。 3、“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。线圈的匝数

由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。输出引线在绕制线圈时，要留出足够长度的导线以便连接到环路感应器，又能保证中间没有接头。绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。否则，未双绞的输出引线将会引入干扰使线圈电感值变得不稳定。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。埋设方法

电气设备安装施工工艺2011823.doc

电气设备安装施工工艺 1、本工艺标准适使用于************** 电气设备安装工程。 2、施工准备 2.1 设备、材料要求： 2.1.1 各电气设备及镀锌钢管、电线、电缆等部件的规格、数量、质量应符合设计要求，各种开关应动作灵活可靠；控制柜、应有出厂合格证。 2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。 2.2 主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、卷尺、防护面罩、电锤、剥线钳、螺丝刀、克丝甜、压接钳、电工刀、手电钻。煨管器、液压煨管器、压力案子、套丝板、电炉、锡锅、锡勺、梯子、万用表、兆欧表、放线架、放线车。 2.3 作业条件： 2.3.1 电线管、保护管配管工程和电缆桥架安装工程配合土建工程施工完毕并检验合格。 2.3.2 设备安装完毕。 2.3.3 全部电气设备及用电设备配电箱柜安装完毕。 2.3.4 室内地面工程完、场地干净、道路畅通。 2.3.5 墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。 2.3.6 室内地面工程完、场地干净、道路畅通。 2.3.7 施工图纸、技术资料齐全。技术、安全、消防措施落实。

2.3.8 设备、材料齐全，并运至现场。 3 操作工艺 3.1 暗管敷设工艺流程为：切管连→套丝接→热煨管管 3.2 暗管敷设基本要求： 3.2.1 敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。 3.2.2 暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的管子，离表面的净距不应小于15mm。 3.2.3 进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。 3.2.4 埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。 3.3 桥架安装流程：测量定位→支吊架制作安装→桥架安装→接地处理 3.4 电线、电缆穿管工艺流程选择电线、电缆→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测 3.4.1 选择导线： 3.4.1.1 应根据设计图规定选择导线。 3.4.1.2 相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。 3.4.2 清扫管路：

电气工程施工方案(20210213090140)

1、编制依据： 1.1. 施工图纸强电施01—67，弱电网施01—18，火警施01—17，控施01—20。 1.2. 《建筑电气工程施工质量验收规范》 ( GB50303-2002) 1.3. 《建筑电气通用图集》92DQ1-Q13、02D501-2。 1.4.《建筑安装分项工程施工工艺规程》第七分册 ( DBJ/T01-26-2003 ) 1.5.《建筑电气安装工程图集》 1.6. 《建设工程施工合同》 (京第04-1882 号) 2. 工程概况：本工程位于北京市海淀区财经学院东侧路西，北四环路南，由主楼和裙房两部分组成。地下三层连为一体，建筑面积为 21635吊。地上各自独立，主楼23层高88.05m。裙房5层高44.05m, 建筑面积为54875甫，总建筑面积为76510吊，是以全现浇钢筋混凝土框架剪力墙为结构形式的一类办公、商业综合建筑，是集办公、酒店、娱乐、体育等功能于一体的综合大厦。建设单位：北京海淀区蓟门农工商公司设计单位：中外建工程设计与顾问公司监理单位：中建恒基建设投资有限公司 3. 电气概况： 3.1. 电力配电系统：本系统只涉及低压配电系统，采用?220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电。对于一级负荷（消防设备用电、保安监控系统、应急照明、

疏散指示、地下 3 层车库机械停车位设备等）及一些较重要二级负荷（如电梯、生活泵）采用双电源供电并在末端互投，对于其它负荷采用单电源供电。 3.2. 照明配电系统： 3.2.1.本系统一般照明采用树干式、用插接母线混合配电，应急照明、及疏散指示照明，采用区域集中蓄电池式供电系统，灯具内不另设浮充蓄电池，要求区域集中蓄电池式供电系统的持续时间应大于30 分钟；事故照明灯和疏散指示标志灯，应设玻璃或其他非燃烧材料制作的保护罩。 3.2.2.光源：一般场所为荧光灯，金属卤化物灯或其他节能灯具，有装修要求的场所视装修要求商定。 3.2.3.照度要求：商业、办公室、电脑机房、羽毛球场、水冰场：300—500LX;冷热机房、泵房、走道、库房等：50—100LX;餐厅、大厅：100—300LX;娱乐用房：150—500LX;汽车库：75 —100LX。 3.2. 4.照明配线：照明、插座分别由不同支路供电。照明除应急照明支路采用NH-BV-2X 2.5mm导线外，其他均为BV-2X2.5mn n 导线，插座除应急支路采用NH-BV-3X 2.5mm导线外，其他均为ZR-BV-3X 2.5mm导线。灯具安装高度低于 2.4米时，需增加一根PE 线。 3.2.5.应急照明：变配电所、消防控制室、电话机房、水泵房、消防楼梯、前室、大面积娱乐、餐厅、大堂等场所设置应急照明。 3.2.6.疏散指示照明：在大空间用房、走廊、楼梯及其前室、电梯间及其前室，主要出口等场所设置疏散指示照明。 3.2.7.室外及立面照明：本工程的室外及立面照明仅预留到配电箱。

地感线圈施工法完成

哈拉沟矿井下交通信号系统施工方案一、线圈施工步骤： ①路面画线，根据检测对象，确定线圈尺寸，避免尖角损坏电缆绝缘； ②设置锯缝开槽： a)线圈槽深度一般为50~80mm，保证槽内最上层电缆距地面30mm以上，槽宽为4~8mm，应大于电缆直径，去掉槽内锐角，清理碎渣，检查槽底是否平整； b)双绞线走线槽，槽宽8--12 mm，应大于双绞线直径； c)洞壁开槽，槽宽8--12 mm，应大于双绞线直径； ③整个电感线圈（包括矩形线圈和双绞线）的电缆应无接头，在槽内自下而上逐层排线，线要拉直，向下压紧，线不得有松塔，否则有干扰信号进入，检测不准，直至完成设计总匝数； ④双绞线（从矩形线圈到检测器）须双绞延伸至检测器，每米必须至少绞合20 次，否则有干扰信号进入，检测不准； ⑤线圈电缆必须每隔20~30cm用长3cm左右的塑料泡沫棒固定，这样可防止电缆在填缝时浮起； ⑥填缝：槽内缝隙须填实与道路成为一体，防止线圈在有车经过时发生`颤动，对于水泥路面可用水泥、沥青，而对于沥青路面只能用沥青作为填缝材料。二、线圈安装 1）线圈绕制单线绕制，圈数为4砸，不得有破损，电感量为158--168uH,出线为双绞线，长度不大于20米，根据现场情况定，线圈的双绞线和线圈线为同一电缆（无接头）。2）线圈形状线圈一般为矩形，四角45 度倒角避免尖角割伤线圈电缆。开四个开槽斜角与矩形开槽不要开通如图 3）排线时应自下而上逐层排线，线要拉直，向下压紧，线不得有松塔，直至完成设计总匝数；用小木棍（一次性筷子）把第一圈线均匀压到底后，再下第二圈线，同样方法再下第三圈，直至完成设计总砸数。两线出头双绞放入馈线槽引入本安检测器，安装线圈完成后每隔30CM，用塑泡沫填充以免线翘。试验完成后，先用稀水

房地产项目开发需办的证件及流程

一个完整的房地产项目从开始到竣工,大致可以分以下3大部分第一部分，房地产开发公司的准备工作在报行政机关审批之前，房地产开发公司应办理好土地出让手续，委托有资质的勘察设计院对待建项目进行研究并制作报告书,应附有详细的规划设计参数和效果图，并落实足够的开发资金。第二部分，行政审批部分根据我国当前法律、法规、规章，房地产建设项目的行政许可程序一般共分6个阶段： 1、选址定点； 2、规划总图审查及确定规划设计条件； 3、初步设计及施工图审查； 4、规划报建图审查； 5、施工报建； 6、建设工程竣工综合验收备案。一、选址定点阶段。此阶段一般办理以下事项： 1、计委审查可行性研究报告和进行项目立项。 2、国土资源局进行土地利用总体规划和土地供应方式的审查。 3、建委办理投资开发项目建设条件意见书。 4、环保局办理生产性项目环保意见书（表）。 5、文化局、地震局、园林局、水利局对建设工程相关专业内容和范围进行审查。 6、规划部门办理项目选址意见书。

二、规划总图审查及确定规划设计条件阶段，此阶段办理以下一般事项： 1、人防办进行人防工程建设布局审查。 2、国土资源局办理土地预审。 3、公安消防支队、公安交警支队、教育局、水利局、城管局、环保局、园林局、文化局对建设工程相关专业内容和范围进行审查。 4、规划部门对规划总图进行评审，核发《建设用地规划许可证》。 5、规划部门确定建设工程规划设计条件。三、初步设计和施工图设计审查，此阶段办理以下一般事项： 1、规划部门对初步设计的规划要求进行审查。 2、公安消防支队对初步设计的消防设计进行审查。 3、公安局交警支队对初步设计的交通条件进行审查。 4、人防办对初步设计的人防设计进行审查。 5、国土资源局进行用地预审。 6、市政部门、环保局、卫生局、地震局等相关部门对初步设计的相关专业内容进行审查。 7、建委制发初步设计批复，并对落实初步设计批准文件的要求进行审查。 8、建委对施工图设计文件进行政策性审查，根据业主单位意见，核发技术性审查委托通知单。 9、建委根据施工图设计文件审查机构发出的《建设工程施工图设计文件审查报告》，发放《建设工程施工图设计文件审查批准书》。

(完整word版)电气工程施工工艺标准.

电气工程施工工艺标准硬质阻燃塑料管（PVC）暗敷设工艺标准 1、操作工艺 1.1 工艺流程：弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线 1.2 弹线定位： 1.2.1 根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。 1.2.2 根据设计图灯位要求，在加气混凝土板、预制圆孔板（垫层内或极孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。 1.2.3 各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。 1.3 加工管弯：预制管弯可采用冷煨法和热煨法。 1.3.1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。

1.3.2 冷煨法：管径在25mm及其以下可以用冷煨法。 1.3. 2.1 断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。 1.3. 2.2 用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。 1.3. 2.3 使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度，见3-1图3-l所示。 1.3.3 热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。 1.4 稳埋盒、箱： 1.4.1 盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。 1.4.2 砖墙稳埋盒、箱： 1.4. 2.1 预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管

地感线圈施工规范

河南今迈实业发展有限公司地感线圈施工规范（修订第二版）河南今迈实业发展有限公司

2017年10月 1 目的规范地感线圈施工过程，提高线圈稳定性，确定道闸使用的安全性。 2 范围凡是与公司产品配套的地感线圈切割埋设施工过程均属于本范围。 3 内容主要分为地感线圈原理、布设原则、线圈匝数、线槽切割、线圈埋设、和线圈维修和双线圈的施工要求及注意事项。 3.1 地感线圈原理 1．工作原理环形线圈、线圈引线馈线（L）加上车辆检测器的电容（C）构成了LC振荡电路，地感线圈检测器检测的就是该LC振荡电路的振荡频率。如果振荡频率相对于基准频率发生了变化，地感检测器就判断为有车辆通过。因此保证振荡频率的改变只与车辆进入线圈有关就成为地感检测器检测成功与否的关键。振荡频率计算公式：f0=1/{2π(LC)1/2] Hz 由于电容C是固定的，可以发生改变的只有电感L。电感L的值与线圈圈数（也叫匝数）、线圈的面积、引线馈线的长度和线圈中的介质有关。当匝数、面积、引线馈线的长度都一定的前提下，电感值只和介质有关，也即振荡频率和线圈内通过的金属物体有唯一的对应关系，这就是地感检测器检测车辆的工作原理。工程实践上面说的电容并不是固定的。因为线圈除了电感之外，在线圈与线槽之间还寄生着电容。电容的大小与线槽密封材料的介电系数成正比。如果封装施工工艺

不好，造成封装不完整，没有完全密封填满切槽，使水进入切槽，穿透线圈导体之间，电容量就会大大改变。线圈在阴雨天测速故障多也就是这个原因。 2．线圈尺寸原理埋在路面下的有源环形线圈产生的电磁场有一定的作用范围，路面上部有效高度称为检测场高。场高决定开线圈的几何尺寸和匝数，约等于长方形线圈长边长度的一半；车辆底盘高度大于场高，将无法获得车辆整体通过的有效输出，小尺寸环形线圈只能得到与单个轮轴相对应的输出信号。因此，线圈的几何尺寸应由被检车辆底盘高度决定。 3.2 布设原则布设地感线圈前要考虑以下几点： 1、避开破损的路面、不平整的路面、地砖松动的路面、大密度钢筋混凝土路面、混凝土路面避开接缝。 2、周围50厘米范围内不能有大量的金属，如井盖、雨水沟盖板等。 3、周围1米范围内不能有超过220V的供电线路。 4、当环形线圈是被放置于小密度钢筋混凝土的钢筋之上时，线圈必须在钢筋之上至少10厘米，并应增加1-2匝线圈匝数。 5、引线长度不应过长且不能和电源线布设一起。 3.3 线圈的匝数为了使检测器工作在最佳状下，线圈的电感量应保持在100μH－300μH之间。在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。周长越小，匝数就越多。一般对于单圈线圈，圆周长上的电感每米1.5uH，3圈线圈是每米9.3uH。双绞
