我们先来看看照明综保的电路图
20种电工最常见照明灯接线电路图另附开关、插座安装技术交底

20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图,电气仪表安装接线图,照明灯控制电路图,电动机控制电路图,电视、通信电路图,家用电器电路图,设备保护电路图,安全报警电路图。
以下提供一些电工最常见照明灯接线电路图,只供参考:1、又联开关的两种双控电路2、通电延时亮灯3、桥式全波整流滤波电路4、两种控制方式5、双灯双开关6、延时断电电路7、延时通断不断循环且达到设置循环数断电8、延时熄灭电路9、传统镇流器和电子镇流器10、通电延时断电11、循环流水灯12、两灯循环点亮13、延时通断不断循环且达到设置循环数断电14、延时通、断循环运行15、两灯循环亮和熄16、桥式全波整流滤波电路17、时间继电器断电延时控制18、时间继电器断电延时控制19、通电延时断电20、通电延时亮灯开关、插座安装技术交底1 范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2 施工准备2.1 材料要求:2.1.1 各型开关:规格型号必须符合设计要求,并有产品合格证。
2.1.2 各型插座:规格型号必须符合设计要求,并有产品合格证。
2.1.3 塑料(台)板:应具有足够的强度。
塑料(台)板应平整,无弯翘变形等现象,并有产品合格证。
2.1.4 木制(台)板:其厚度应符合设计要求和施工验收规范的规定。
其板面应平整,无劈裂和弯翘变形现象,油漆层完好无脱落。
2.1.5 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2 主要机具:2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3 作业条件:2.3.1 各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2 线路的导线已穿完,并已做完绝缘摇测。
2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。
3 操作工艺3.1 工艺流程:清理→结线→安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒内灰尘擦净。
照明电路识图PPT课件

照明设备的安装
照明设备的安装
照明电路的包括电源的引入、总保险盒、 单相电能表、漏电保护器、熔断器、电源插座、 灯头、开关、照明灯具和各类电线及配件辅料。 1.白炽灯的安装 将开关线接入平灯座的中心桩头上:用剥线 钳剥去导线的绝缘层(约15mm),用尖嘴钳 将线芯扳成90°,再钳住线芯顺时针方向打圈, 接下来,把零线接入螺口平灯座与螺纹连接的 接线桩头上,最后,用木螺钉将灯座固定在圆 木上。
照明电路识图
2.日光灯的安装
1)日光灯灯脚的安装: 2)灯脚引线的安装: 3)恢复灯脚支架与灯脚的连接。 4)安装日光灯镇流器。 5)连接日光灯内部线路。 6)根据日光灯原理图,分别从两个灯脚中取出一根导线与启动器连 接。 7)启动器座的安装。 8)启动器的安装。 9)日光灯灯管的安装。 10)根据日光灯原理图将电源线接入日光灯电路中。 11)通电检验。
(1)接触紧密,接头电阻小,稳定性好,与同长 度同截面导线的电阻比值不应大于1。
(2)接头的机械强度应不小于导线机械强度的80 %。
(3)耐腐蚀。
2.导线的连接种类
(1)导线与导线之间的连接。
(2)导线与接线桩的连接。
(3)插座、插头的连接。
(4)压接。
照明电路识图
3.铜导线的连接
图4 单股芯线直接连接
照明电路识图
(a)切人
(b)刀以45°角倾斜切人 (c)刀以25°角倾斜推削 (d) 翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
照明电路识图
2.塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削,因为塑料软线由多股铜丝组成,用电工刀 容易损伤线芯。 3.塑料护套线绝缘层的剖削
照明信号综保装置PPT精品文档25页

5)过载、短路、漏电保护装置是否齐全,整定是 否合格,动作是否灵敏;
6)熔断管是否完整无损伤,固定牢靠;熔体选用 是否合适;
7)隔爆接合面是否有锈蚀及油漆,应涂防锈油处 理;
8)隔爆接合面上的螺栓是否紧固齐全,同一部位 的螺栓规格是否一致;
9)电缆吊挂、接地线是否合格。
二、喇叭嘴
卡兰式接线嘴 以压紧密封圈 后用单手晃动 喇叭咀嘴,上 下左右晃动为 失爆。
螺旋接线咀压紧后应外露 有螺扣,否则为失爆
接线咀应平行压紧,两压 紧螺丝入扣差应不大于 5mm,否则为不完好。接 线咀压紧后仍不能将密封 圈压紧时,只能用一个不 开口的金属圈来调整,不 得在垫压其它杂物,金属 圈的外径应与喇叭咀深入 器壁规格一致,否则为失 爆。
三、辅助接地
国家煤矿安全监察局关于组织开展煤矿低压 漏电保护开关隐患排查的通知
煤安监技装〔2019〕3号
1.馈电开关无辅助接地极的问题。对 于具有漏电保护功能的馈电开关,若其 接线腔内未设置辅助接地极接线端子或 辅助接地线未引到接线腔,均视为无辅 助接地极。
2.馈电开关辅助接地极设置不完善的 问题。
使用的密封圈内分 层破损或密封圈老 化均为失爆
接线腔内接地螺栓
卡爪
四、照明综保的保护距离
ZBZ-4/660
电缆截面积 (mm2) 1.5
2.5
4
最大保护距离 200 350 500
五、开盖检查
快开门或盖的隔爆 结合面的最小有效 宽度不小于25mm, 否则为失爆。
照明综保插件
六、每天进行一次短路、漏电试验
照明信号综保装置
2019年12月
《煤矿安全规程》第480条 井下照明和信号装置,应采用 具有短路、过载和漏电保护的 照明信号综合保护装置配电。
我们先来看看照明综保的电路图

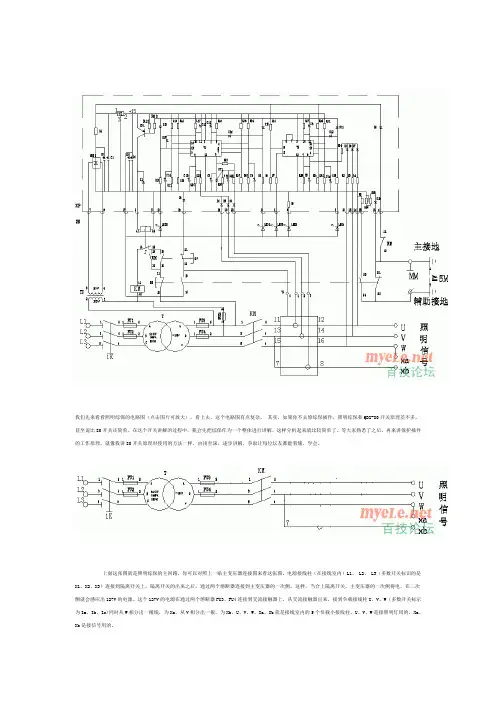

我们先来看看照明综保的电路图(点击图片可放大),看上去,这个电路图有点复杂。
其实,如果你不去修综保插件,照明综保和QBZ-80开关原理差不多,甚至说比80开关还简单。
在这个开关讲解的过程中,我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后,再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样,由浅至深,逐步讲解,争取让每位坛友都能看懂,学会。
上面这张图就是照明综保的主回路,你可以对照上一贴主变压器连接图来看这张图。
电源接线柱(在接线室内)L1、 L2、 L3(多数开关标识的是X1、X2、X3)连接到隔离开关上,隔离开关的出来之后,通过两个熔断器连接到主变压器的一次侧。
这样,当合上隔离开关,主变压器的一次侧得电,在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上,从交流接触器出来,接到负载接线柱U、V、W(多数开关标示为Za、Zb、Zc)同时从W相分出一根线,为Xa,从V相分出一根,为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的,Xa、Xb是接信号用的。
当按下启动按钮(为了简化,图中未标出),交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮,交流接触器KM断开,负载停止工作。
这就是照明综保的主回路工作原理,很简单。
众位坛友先把这个搞清楚了,下一贴,我们将综合保护器的控制回路,也就是按启动按钮,交流接触器KM是如何吸合的。
总目录分目录<< 上一贴下一贴 >>努力打造一部知识点最全面、讲解最详细的防爆开关教程欢迎加QQ:2363945025 交流煤矿电工技术(验证时请注名:防爆开关)欢迎订阅邮件列表,更新及时通知点此订阅。
照明电路接线图怎么看?照明电路接线图识图解

照明电路接线图怎么看?照明电路接线图识图解首先我们来熟悉一下常用的照明用附件,它有:灯座、开关、插座、挂线盒和灯罩。
灯座:它的作用是固定灯泡(或者灯管)。
按其结构形式可分为螺丝口和卡口(插口)灯座;按其安装方式可分为吊式灯座(俗称灯头)、平灯座和管式灯座;按其外壳材料可分为胶木、瓷质和金属灯座;按其用途还可分为普通灯座、防水灯座、安全灯座和多用灯座等等。
开关:其作用是接通或断开电源的器件,一般称灯开关。
根据安装形式分为明装式和暗装式。
明装式有拉线开关、拨把开关(又称平开关)等,暗装式多采用拨把开关(也称跳板式开关)。
按其结构分为单极开关、双极开关、三极开关、单控开关、双控开关、多控开关及旋转开关等。
插座:它的作用是为移动式照明电器、家用电器或其它用电设备提供电源。
它连接方便、灵活多用,有明装和暗装之分,按其结构可分为单相双极双孔、单相三级三孔(有一极为保护接地或接零)和三相四极四孔(有一极为接零或接地)插座等。
挂线盒:或吊线盒的作用是用来悬挂吊灯或连接线路的,一般有塑料和瓷质两种。
灯罩:它的作用是为了控制光线,提高照明效率,使光线更加集中,灯罩的形式很多,按其材质可分为玻璃罩、搪瓷罩、薄铝罩等几种;按反射、透射扩散的作用,可分为直接式间接式和半间接式三种。
在生产和生活照明中,常用的灯罩有锥形、塔形球形、防爆形、斜照形等几种。
基本照明电路电路是电流的通路,照明电路的作用是实现电能转换为光能。
它包括电源、电灯、导线和开关等,电气照明的基本线路有以下几种:一只单联开关控制一盏灯,如下图(A)所示。
接线时,开关应接在相线(俗称火线)上,使开关切断后,灯头上没有电,以利安全。
两只双联开关在两个地方控制一盏灯,如下图(B)所示这种控制方式,通常用于楼梯处的电灯,在楼上和楼下都可以控制,有时也用于走廊电灯,在走廊的两头都可控制。
两只双联开关和一只三联开关在三个地方控制一盏灯,如下图(A)所示。
这种方式一般用于楼梯和走廊。
ZBZ4系列综保故障排查

●当照明综保不吸合时我们首先要看一下故障指示灯,如果有故障指示灯亮不吸合,这种故障现象在以后介绍。
我们先来介绍没有故障指示灯亮,但是照明综保就是不吸合故障的维修。
遇到这种故障我们要先看看综保的5个熔断器1RD--5RD是否正常,他们的位置如下图。
如果这5个熔断器正常,我们用万用表测量一下3RD与4RD之间有没有127V的电压。
如果电压不正常,再测量一下1RD与2RD侧的三相电源是否正常。
如果正常,则检查一下主变压器。
如果不正常,就检查一下隔离开关。
如果3、4RD之间电压正常。
我们按照下面的步骤继续检查:我们再用万用表电阻档测量直流继电器J的22、33号线之间是否通,以判断直流继电器的好坏;测量交流接触的CJ的线圈,判断交流接触器的好坏;按下启动按钮,测量启动按钮QA1的33与26号线,是否通,判断启动按钮的好坏;测量停止按钮TA1的24、26号线,是否通,判断停止按钮的好坏。
通过以上几个步骤的检查,基本上就可以排除照明综保不吸合的故障。
●保护插件试验不动作故障的维修在进行保护性能试验时,如果按下试验按钮,信号短路指示灯、照明短路指示灯不亮,有条件的话,最好先更换一个保护插件试一下。
更换之后,故障排除,说明保护插件坏了。
更换之后,故障依旧,则可能是综保本体的故障,我们按照以下步骤查找。
1、合上隔离开关,看运行指示灯是否亮,如果亮,说明保护插件的供电正常。
如果不亮检查一下(1)熔断器5RD是否正常;(2)综保插件的6、7脚之间是否有20V电源。
(3)LED1-LED5的正极公共点与插件的17脚是否通。
2、如果运行指示灯亮,但短路试验不动作,可以按下试验按钮TA2,同时用万用表测量保护插件座的17脚与18(19、20)脚之间是不是通。
如果不通,检查试验按钮TA2和电流互感器。
3、如果17脚与18(19、20)脚通,则检查一下发光二极管指示灯LED1与插件9脚、LED2与插件10脚是否通。
如果不通,检查一下是在哪里断路的。
ZBZ-2.5-4.0 M照明信号综保-浙江荣欣

ZBZ-2.5、4.0M(ZXZ8)照明信号综合保护装置一、适用范围1、用途本装置为煤矿井下133V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备,可以取代现有的2.5KV A干式变压器以及手动防爆开关的多体控制方式。
2、适用条件(1)海拔不超过2000米;(2)周围介质温度不高于+40℃,不低于-25℃;(3)周围空气的相对湿度不大于97±2%;(4)在无强烈颠簸振动以及垂直倾斜不超过15°的地方;(5)现列足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中;(6)可用于有煤尘、瓦斯危险的矿井中。
3、型号意义电压等级照明额定容量综合隔爆型装置二、技术特征1、型号:ZXZ82.5/4型2、基本参数①主变压器②照明电缆短路保护③信号电缆短路保护注:用户如需容量2.5~10KV A,电压133~220V,保护距离100~2300米时,请与厂方联系。
④照明短路保护动作时间:小于0.5秒,信号短路保护动作时间小于0.1秒。
⑤漏地电阻动作值2ΚΩ。
⑥漏地闭锁电阻动作值2-4ΚΩ。
⑦电缆绝缘危险指示值13ΚΩ±10%。
⑧漏电地保护动作时间小于0.25秒。
⑨工作电压允许波动范围:Ue±10%。
⑩外形尺寸480×740×602(2.5KV A)480×625×614(4KV A)。
三、结构概述综合装置的隔爆外身为圆筒形,具有凸出的底和盖。
壳盖与盖身采用转盖止口结构,外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧法有操作隔离开关闭合时壳盖打不开,壳盖打不开时,隔离开关不能闭合,壳盖上方有一透明镜,可以从外面观察状态指示灯。
外形图如下:主变压器与机芯的连接采用接线端子板方式,检修时机芯可独立拿出。
电子线路部分采用线路板插接方式,可以方便地拆卸。
主要元件作用:1、隔离开关1K:正常情况下仅作隔离电源之用,不允许带负荷操作。
在故障状态下,可分断主变压器的6倍额定电流2次。
ZBZ-254照明信号综合保护装置原理与维修共5页

ZBZ-2.5(4)照明信号综合保护装置原理与维修百技网出品我们先来看看照明综保的电路图(点击图片可放大),看上去,这个电路图有点复杂。
其实,如果你不去修综保插件,照明综保和QBZ-80开关原理差不多,甚至说比80开关还简单。
在这个开关讲解的过程中,我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后,再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样,由浅至深,逐步讲解,争取让每位坛友都能看懂,学会。
上面这张图就是照明综保的主回路,你可以对照上一贴主变压器连接图来看这张图。
电源接线柱(在接线室内)L1、L2、L3(多数开关标识的是X1、X2、X3)连接到隔离开关上,隔离开关的出来之后,通过两个熔断器连接到主变压器的一次侧。
这样,当合上隔离开关,主变压器的一次侧得电,在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上,从交流接触器出来,接到负载接线柱U、V、W(多数开关标示为Za、Zb、Zc)同时从W相分出一根线,为Xa,从V相分出一根,为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的,Xa、Xb是接信号用的。
当按下启动按钮(为了简化,图中未标出),交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮,交流接触器KM断开,负载停止工作。
这就是照明综保的主回路工作原理,很简单。
众位坛友先把这个搞清楚了,下一贴,我们将综合保护器的控制回路,也就是按启动按钮,交流接触器KM是如何吸合的。
ZBZ-2.5(4)M照明综保控制回路工作原理上一贴,讲了照明综保的主回路,这一贴讲控制回路。
为了简化原理图,让初学者更容易理解,我们先省略综保插件内部的工作原理。
有的坛友也许会问,不学综保插件的工作原理,怎么维修呀。
其实是一样,我们可以把综保插件看做一个整体,只需要了解他的功能,一样可以修好照明综保。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
我们先来看看照明综保的电路图(点击图片可放大),看上去,这个电路图有点复杂。
其实,如果你不去修综保插件,照明综保和QBZ-80开关原理差不多,甚至说比80开关还简单。
在这个开关讲解的过程中,我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后,再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样,由浅至深,逐步讲解,争取让每位坛友都能看懂,学会。
上面这张图就是照明综保的主回路,你可以对照上一贴主变压器连接图来看这张图。
电源接线柱(在接线室内)L1、 L2、 L3(多数开关标识的是X1、X2、X3)连接到隔离开关上,隔离开关的出来之后,通过两个熔断器连接到主变压器的一次侧。
这样,当合上隔离开关,主变压器的一次侧得电,在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上,从交流接触器出来,接到负载接线柱U、V、W(多数开关标示为Za、Zb、Zc)同时从W相分出一根线,为Xa,从V相分出一根,为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的,Xa、Xb是接信号用的。
当按下启动按钮(为了简化,图中未标出),交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮,交流接触器KM断开,负载停止工作。
这就是照明综保的主回路工作原理,很简单。
众位坛友先把这个搞清楚了,下一贴,我们将综合保护器的控制回路,也就是按启动按钮,交流接触器KM是如何吸合的。
总目录分目录<< 上一贴下一贴 >>
努力打造一部知识点最全面、讲解最详细的防爆开关教程
欢迎加QQ:2363945025 交流煤矿电工技术(验证时请注名:防爆开关)
欢迎订阅邮件列表,更新及时通知点此订阅。
