电流和电压教学课件
合集下载
《电流跟电压》课件
《电流跟电压》ppt课件
contents
目录
• 电流和电压的基本概念 • 欧姆定律 • 电流和电压的测量 • 电流和电压在电路中的作用 • 安全用电
01
电流和电压的基本概念
电流的定义
总结词
电流是指单位时间内通过导体横截面的电荷量。
详细描述
电流是电荷流动的一种表现形式，通常用符号"I"表示，单位为安培（A）。电 流的大小取决于单位时间内通过导体横截面的电荷量，即电流与电荷量成正比 ，与时间成反比。
欧姆定律的局限性
总结词
欧姆定律只在一定条件下成立，不适用于所有电路情况 ，例如非线性电路和交流电路。
详细描述
欧姆定律适用于线性电路中的直流或低频交流电。对于 非线性电路和交流电，欧姆定律可能不成立或不适用。 在非线性电路中，元件的阻抗随输入信号的频率或幅度 变化而变化，因此电流和电压之间的关系不再是线性的 。在交流电路中，由于电流和电压是随时间变化的，因 此需要使用复数来表示它们的值，并且需要考虑相位差 和阻抗匹配等问题。
03
电流和电压的测量
电流的测量
01 总结词
电流的测量是电路分析中的重 要步骤，需要使用适当的测量 设备和测量方法。
02
详细描述
电流的测量可以通过使用电流 表来完成。电流表是一种专门 用来测量电流的仪表，其工作 原理基于安培计量的原理。在 测量电流时，需要将电流表串 联在电路中，以避免对电路造 成影响。
电流在电路中起到传输电能的 作用，是电路中能量传输的载 体。
电流的大小和方向决定了电路 中电荷的移动状态，对电路的 工作状态和性能有重要影响。
电压在电路中的作用
电压是电场中电势差的表现，是 电路中电场力做功的量度。
contents
目录
• 电流和电压的基本概念 • 欧姆定律 • 电流和电压的测量 • 电流和电压在电路中的作用 • 安全用电
01
电流和电压的基本概念
电流的定义
总结词
电流是指单位时间内通过导体横截面的电荷量。
详细描述
电流是电荷流动的一种表现形式，通常用符号"I"表示，单位为安培（A）。电 流的大小取决于单位时间内通过导体横截面的电荷量，即电流与电荷量成正比 ，与时间成反比。
欧姆定律的局限性
总结词
欧姆定律只在一定条件下成立，不适用于所有电路情况 ，例如非线性电路和交流电路。
详细描述
欧姆定律适用于线性电路中的直流或低频交流电。对于 非线性电路和交流电，欧姆定律可能不成立或不适用。 在非线性电路中，元件的阻抗随输入信号的频率或幅度 变化而变化，因此电流和电压之间的关系不再是线性的 。在交流电路中，由于电流和电压是随时间变化的，因 此需要使用复数来表示它们的值，并且需要考虑相位差 和阻抗匹配等问题。
03
电流和电压的测量
电流的测量
01 总结词
电流的测量是电路分析中的重 要步骤，需要使用适当的测量 设备和测量方法。
02
详细描述
电流的测量可以通过使用电流 表来完成。电流表是一种专门 用来测量电流的仪表，其工作 原理基于安培计量的原理。在 测量电流时，需要将电流表串 联在电路中，以避免对电路造 成影响。
电流在电路中起到传输电能的 作用，是电路中能量传输的载 体。
电流的大小和方向决定了电路 中电荷的移动状态，对电路的 工作状态和性能有重要影响。
电压在电路中的作用
电压是电场中电势差的表现，是 电路中电场力做功的量度。
九年级物理《电流与电压电阻的关系》PPT课件
1、保研持究电电流阻与不电变压，之改间变的关电系压；，用 变 来怎 改阻 改滑么 变器 变动
用怎滑么动 变保阻持器
来不调变2节、保持 电压
不变，改变 电阻
更 同 的怎 改换 阻电么 变不 值阻
，
研究电流与电阻之间的关系。
提出问题：电阻上的电流跟两端的电压有什 么关系呢
猜想假设：
当电路中的电阻一定时,电压越大,电流＿ ＿越. 大
实验二：控制电压一定,探究电流与电阻的关系
实验步骤
探 1、按电路图连接电路；
注意：连接电路前先断开开关,并将滑动变阻器滑片
究 移到最大值处,电流表和电压表要选择合适的量程和正 确的接线柱.
过
2、记下电阻值如 5Ω ,闭合开关,移动滑动变阻 器的滑片,使电压表的示数为某一值如2V,记下
电流表的示数,把数据记录在表格中；
设计实验：
1保持＿电＿阻不变,改变＿＿电,研压究电流与
电
压之间的关系.
讨论 要探究当电阻一定时,电
探
流与电压的关系,应如何设计 实验方案
究 你可以这样考虑：
1、要测量哪些物理量
过 导体中的电流I和导体两端的电压U
2、需要什么测量工具
程 电流I——电流表；电压U——电压表
3、怎样设计实验电路
实验原理图
端的电压成正比.即电压与电流的比值是个定值
这个定值就是该电阻的阻值关系式为：
对这一关系的理解,应注意：
R=
U I
1这里的导体中的电流和导体两端的电压是针对同一导体而言的, 不能说一个导体中的电流跟另一个导体两端的电压成正比. 2不能反过来说,电阻一定时,电压跟电流成正比.这里存在一个因 果关系,电压是因,电流是果,因为导体两端有了电压,导体中才有电 流,不是因为导体中先有了电流才加了电压,因果关系不能颠倒.

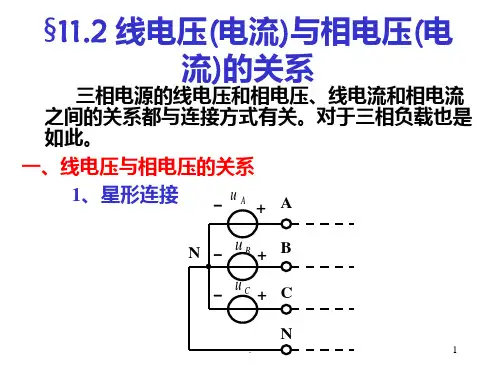

线电压(电流)与相电压(电流)的关系PPT课件
1、星形连接
线电流显然等于相电流。
2、三角形连接
•
_ UA + A
•
IA
Zl
•
N
_
UB
+
B
•
IB
Zl
•
_
UC
+
C
•
IC
Zl
A’
•
I A 'B ' Z
B’
•
Z I B 'C '
Z
•
I C 'A'
C’
.
6
•
_ UA + A
•
IA
Zl
•
N
_
UB
+
B
•
IB
Zl
•
_ UC +
C
•
IC
Zl
A’
•
I A 'B '
压正三角形说明， 相电压对称时，线电压也一定依序对称，
线电压是相电压的 3 倍，
依次超前相应相电压的相位为30°。
实际计算时，只要算出一相就可以依序写出其
余两相。
.
3
- uA + A
N - uB + B - uC + C
N
•
U AB
•
U
A
-
•
U
•
B (12)UA
•
3UA /30
•
U BC
•
UB
相电流对称时，线电流也一定对称，
线电流是相电流的 3 倍，
依次滞后相应相电流的相位为30°。
实际计算时，只要算出一相就可以依序写出其
第6节电流与电压、电阻的关系(伏安法测电阻)PPT课件(初中科学)
2. 排除故障后，调节滑动变阻器，电流表的示数如图2所示，为_0_._2_4_
A，电压表的示数如图2所示，为 2.4 V．由此求出待测电阻为1_0__ Ω．至此，小强说已经完成实验，同组的小聪认为不妥，因 为 没有多次．测量减小误差
以判断电路中的b
电压表示数 有示数
无示数
b、c 有示数
A． L1短路 B．L2短路
C． L1断路 D．L2断路
电学探究性实验
1.串并联电路中电流和电压的特点 2.探究影响电阻大小的因素 3.探究电流、电压和电阻的关系
1.串并联电路中电流和电压的特点
• 探究并联电路中电流和电压的关系
A. L1两端电压为2.2 V B. L2两端电压为2.2 V C.电源与L1两端电压之和为3.8 V D. L2两端电压为2.2 V
如下图所示，闭合开关S ,电路将是 短 路（选填“开”、“短” 或“通”），要使电路中的两灯串联，则应拆除导线___b_,c____
如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮， 用电压表进行电路故障检测，测试结果如右表所示，则可
(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到___b____端(选填“a” 或“b")。
(2)闭合开关后，两电表的指针都产生了偏转，但无论怎样移动滑片，两电表的示数均保持不变 且都在量程范围内，则产生故障的原因是_误__将__滑__动_变_。阻器下方的两个接线柱接入电路 (3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中。当采集第三 组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为 _0_.3_0___ A. (4)该同学采集多组实验数据的目的是 _避__免__偶__然_性__，找出规律 (5)请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I-U图线。
《电压表和电流表》课件
《电压表和电流表》ppt课 件
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。
电流和电压PPT精品课件
1、整理成书的经过 ——刻苦钻研的精神
2、提前发表的原因 ——实事求是的精神
3、内容过简的原因 ——谦逊审慎的态度
3．第五段开头的“因此” 指代什么内容？
明确：指代第四段中的一个重要 内容，即“仅仅以单方面的条件 来解释生物变异及相互适应的原 因和方法”是不合理的。
文章体现了达尔文怎样的 精神和人格魅力？在文中 找出能体现这些精神和人
其次，修饰、限制性词语用得恰倒
好处，准确地表达了作者的观点和态度。 （如第4段第4句、第7段第6句）
第2段： “……这也是使我早 日发表这个摘要的一个原因。”
第3段：“本书还是摘要的性质， 未必完备”
第一段：1、“那时候”指1831 年，
“现在”指1859
年，“这个问
题”物指种起源 问题。
2、从第一段文字看，达尔文的科学 研究经过了 四 个阶段，它们是 出洋考察阶段 撰写札记阶段
充实札记阶段 继续探讨阶段
进化论的奠基人，改变世界的科学家—达尔文
1840年的达尔文 晚年的达尔文
• 达尔文在途中接受了均变论观点，加 上亲眼见到的大量事实与他原有的观点大 相径庭，使他彻底跳出了特创论的旧范畴， 把进化论置于真正的科学基础之上。达尔 文为人坚忍不拔，虚心好学。1859年出版 了震动当时学术界的《物种起源》，成为 生物学史上的一个转折点。73岁因心脏病 发作逝世。
3.3电流、电压
第二课时
• 1.电流是怎么形成的？
• 2.是什么导致电荷的定向移动 的呢？
电压是电流形成的原因
电路中形成持续电流的条件是什么?
1、闭合电路 2、有电压的存在
电流有大小
电压是电流产生的原因
电压有大小？
怎样
描述电压的大小？
第6节电流与电压、电阻的关系(PPT课件(初中科学)17张全)
次序 电压U/V 电流I/A 电阻R/Ω
1
10 4
2.5
2
10
3 20
25
4
5
想一想 U=IR
I=U/R
R=U/I
R=U/I跟I=U/R类似， 那能否认为电阻跟电压 成正比，跟电流成反比？
导体的电阻是导体本身固有的一种性 质，导体电阻的大小是由导体的长度、 横截面积和材料决定的，当电阻两端电 压改变时，通过它的电流也成正比例改 变，而电压与电流比值（即电阻）不 变，是一个定值（可以看出电阻的大小 等于电压与电流的比值），故电阻跟电 压、电流无关，不存在正、反比的关 系。所以R=U／I，只能用来计算电阻的 大小，而不能用作电阻的定义式 。
通过今天这节课的学习，你有哪些收获？
德国物理学家欧姆研究了电流与电压、电阻的关系
在1827年得出了如下
结论：
德 国 科 学 家
导体中的电流，跟 这段导体两端的电压 成正比，跟这段导体 的电阻成反比。
欧
这个结论叫做欧姆定律。
姆
如图所示的电路图．开关闭合后，把P向左移 动，则 ( ) A．两表示数都变大 B．两表示数都变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
如图所示电路，已知电源电压为6V， 电阻R1=10Ω，滑动变阻器R2的最大 值是20Ω，当滑动片P从口向b移动的 过程中，电压表的最大示数是____V， 电流表最小示数是____A。
如图所示，电源电压不变，开关闭合后将 滑动变阻器滑片P向b滑动时 ( ) A．电流表和电压表示数都变小 B．电流表和电压表示数都变大 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
某电阻两端接1.5伏电压时， 它的电阻是5欧。请计算通过 这个电阻的电流是多少？
第1节 电流与电压和电阻的关系PPT课件(人教版)
达2.0 V，经检查电路完好。为顺利完成实验，可行的措施有 ____增__大__变__阻__器__的__最__大__阻__值__或__降__低__电__源__电__压__或__增__大__设__定__的__电__压__值_____。( 写出一种即可)
9．(习题2变形题)小丽在探究“电流与电压、电阻关系”的实验中，设计 了如下实物电路，该电路接线存在错误，请你将错的一根导线打“×”并 改正过来。
解：图略，提示：将R与变阻器B之间的连线打“×”，将R 的右接线柱与电压表“－”接线柱相连
10．(原创题)小兰在探究“电流与电阻的关系”实验时，设计了如图所 示电路图。 (1)小兰共做了2次实验，将第一次数据记录后做第2次实验，她将A、B 间的电阻由24 Ω换成12 Ω，此时她应将滑片P向___C_(选填“C”或“D”)移 动，使电压表示数保持不变，此时表格空白处的电流为___0_.4A。
易错点 归纳结论时，易忘记前提条件，或将物理量的前后顺序颠倒 4．小明在探究“电流与电压、电阻的关系”时记录了下列实验数据，下 列对表格数据进行分析的说法中正确的是( D)
U/ V
6
ቤተ መጻሕፍቲ ባይዱ
6
6
6
6
6
AB．.流导过体导的体电的阻R电Ω与流/ 电随1流电0、阻电的1压增5有大关2而0减小30 50 60 CD．．电电压压一一定定I时时/A，，导流体过06.的导电体04阻的.与电电流03流.与成导02反体.比的电02.阻1成反01.比
3．在研究“电流与电阻的关系”的实验中。 (1)请在图甲中把余下部分的电路用笔画线代替导线连接完整。(要求滑 动变阻器的滑片向右滑动电阻变大) 解：(1)电阻右接线柱与滑动变阻器下左相连。 (2)实验过程中必须控制_定__值__电__阻__两__端__的__电__压___不变。 (3)实验中多次改变R的阻值，调节滑动变阻器的滑片，使 ______电__压__表__示__数__保__持__不__变_________，记下电流表的示数，得到如图乙 所示的电流I随电阻R变化的图象，由图象可得出结论： ___电__压__一__定__时__，__电__流__与__电__阻__成__反__比_______。
9．(习题2变形题)小丽在探究“电流与电压、电阻关系”的实验中，设计 了如下实物电路，该电路接线存在错误，请你将错的一根导线打“×”并 改正过来。
解：图略，提示：将R与变阻器B之间的连线打“×”，将R 的右接线柱与电压表“－”接线柱相连
10．(原创题)小兰在探究“电流与电阻的关系”实验时，设计了如图所 示电路图。 (1)小兰共做了2次实验，将第一次数据记录后做第2次实验，她将A、B 间的电阻由24 Ω换成12 Ω，此时她应将滑片P向___C_(选填“C”或“D”)移 动，使电压表示数保持不变，此时表格空白处的电流为___0_.4A。
易错点 归纳结论时，易忘记前提条件，或将物理量的前后顺序颠倒 4．小明在探究“电流与电压、电阻的关系”时记录了下列实验数据，下 列对表格数据进行分析的说法中正确的是( D)
U/ V
6
ቤተ መጻሕፍቲ ባይዱ
6
6
6
6
6
AB．.流导过体导的体电的阻R电Ω与流/ 电随1流电0、阻电的1压增5有大关2而0减小30 50 60 CD．．电电压压一一定定I时时/A，，导流体过06.的导电体04阻的.与电电流03流.与成导02反体.比的电02.阻1成反01.比
3．在研究“电流与电阻的关系”的实验中。 (1)请在图甲中把余下部分的电路用笔画线代替导线连接完整。(要求滑 动变阻器的滑片向右滑动电阻变大) 解：(1)电阻右接线柱与滑动变阻器下左相连。 (2)实验过程中必须控制_定__值__电__阻__两__端__的__电__压___不变。 (3)实验中多次改变R的阻值，调节滑动变阻器的滑片，使 ______电__压__表__示__数__保__持__不__变_________，记下电流表的示数，得到如图乙 所示的电流I随电阻R变化的图象，由图象可得出结论： ___电__压__一__定__时__，__电__流__与__电__阻__成__反__比_______。
