江苏中考电功率难题集锦
中考物理电功率的综合计算问题综合题附答案解析
1．如图所示是一电动机通过动滑轮提升重物的装置示意图。假设电源电压380V保持不变，电动机线圈电阻为1Ω，不考虑电动机各处摩擦。当电动机将540kg重物匀速提升16m的过程中，电路中的电流为20A，动滑轮的机械效率为80%，则电动机提升重物所用的时间为
A．10sB．15s
C．由表格数据可知，煤油的密度为0.8×103kg/m3，煤油的比热容为2.1×103J/（kg·℃），我们已知水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg·℃），且煤油和水的体积之比为2：1，吸收热量之比为12︰5，由Q吸＝cm t和 可得，升高的温度之比
故C正确；
D．由表格数据可知，铁的密度为7.9×103kg/m3，铝的密度为2.7×103kg/m3，由m＝ρV＝ρLS可得，将质量相同的铁块和铝块，做成横截面积相同的铁丝和铝丝时的长度之比
A．闭合S2，断开S1、S3时，通过电阻R1电流为0.2A
B．断开S2，闭合S1、S3时，滑动变阻器R2连入阻值范围5Ω~10Ω
C．闭合开关S3，断开S1、S2时，电灯L消耗的功率范围为0.225W~0.9W
D．闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3：1
【来源】2018年山东省威海市文登区中考一模物理试题
则当闭合开关S、S2，滑动变阻器的滑片移至a端时，电路为R1与R2串联电路，由串联分压可求R1两端电压为
由于R1为纯电阻，则1.5min电流通过R1产生的热量为
故C符合题意；
D．由于电源电压不变，则由 可知，当电路阻值最大时，电路总功率最小，则闭合开关S、S3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W，则此时电路电流为

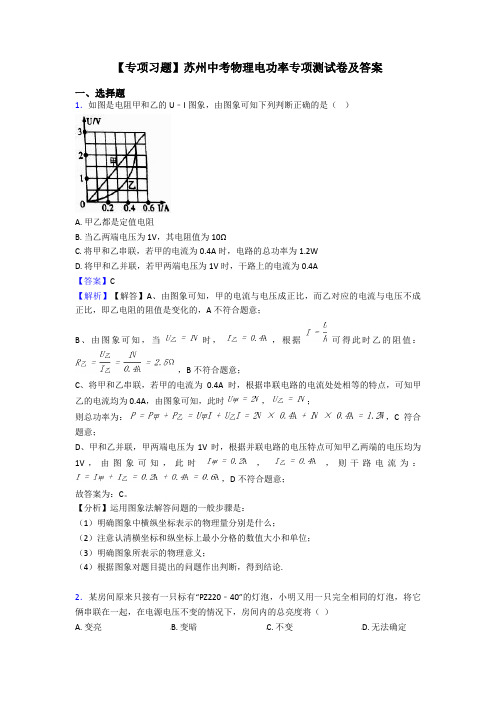

【专项习题】苏州中考物理电功率专项测试卷及答案
【专项习题】苏州中考物理电功率专项测试卷及答案一、选择题1．如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）A. 甲乙都是定值电阻B. 当乙两端电压为1V，其电阻值为10ΩC. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A【答案】C【解析】【解答】A、由图象可知，甲的电流与电压成正比，而乙对应的电流与电压不成正比，即乙电阻的阻值是变化的，A不符合题意；B、由图象可知，当时，，根据可得此时乙的阻值：，B不符合题意；C、将甲和乙串联，若甲的电流为0.4A时，根据串联电路的电流处处相等的特点，可知甲乙的电流均为0.4A，由图象可知，此时，；则总功率为：，C符合题意；D、甲和乙并联，甲两端电压为1V时，根据并联电路的电压特点可知甲乙两端的电压均为1V，由图象可知，此时，，则干路电流为：，D不符合题意；故答案为：C。
【分析】运用图象法解答问题的一般步骤是：（1）明确图象中横纵坐标表示的物理量分别是什么；（2）注意认清横坐标和纵坐标上最小分格的数值大小和单位；（3）明确图象所表示的物理意义；（4）根据图象对题目提出的问题作出判断，得到结论.2．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。
故答案为：B。
【分析】结合P＝UI＝可知电功率变化情况，进一步可知灯泡亮度的变化情况.3．如图的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是（）A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】 B【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I= 可知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意；定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。

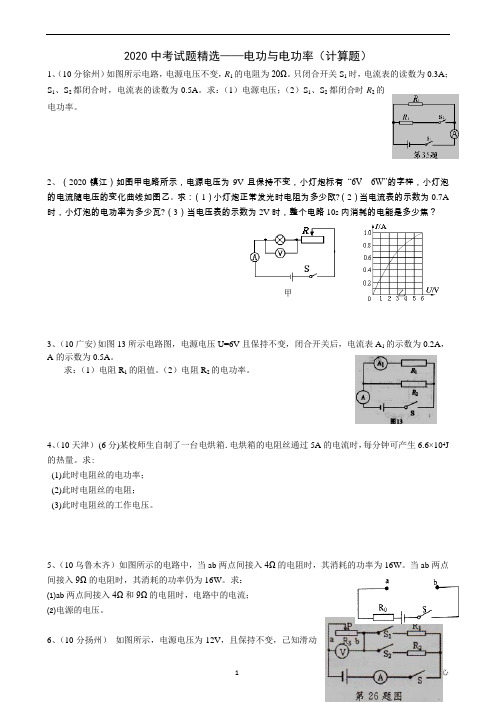

中考电功率计算题精选(含答案)
2020中考试题精选——电功与电功率（计算题）1、（10分徐州）如图所示电路，电源电压不变，R1的电阻为20Ω。
只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。
求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。
2、（2020镇江）如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。
求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？甲乙3、（10广安)如图13所示电路图，电源电压U=6V且保持不变，闭合开关后，电流表A1的示数为0.2A，A的示数为0.5A。
求：（1）电阻R1的阻值。
（2）电阻R2的电功率。
4、（10天津）(6分)某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A的电流时，每分钟可产生6.6×104J 的热量。
求:(1)此时电阻丝的电功率；(2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。
5、（10乌鲁木齐）如图所示的电路中，当ab两点间接入4Ω的电阻时，其消耗的功率为16W。
当ab两点间接入9Ω的电阻时，其消耗的功率仍为16W。
求：⑴ab两点间接入4Ω和9Ω的电阻时，电路中的电流；⑵电源的电压。
6、（10分扬州）如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 = 10Ω，R2= 15Ω，电流表的量程为0.6A。
(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少?(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。
7、（2020大连）小明制作了一个简易电加热器，其电路图如图10所示。
R1、R2是发热电阻，开关S接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。
苏科版中考初三物理复习专题复习题(电功和电热)经典题型
初三物理复习五（电功和电热）1. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功2. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快3. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路 B灯丝断了 C.开关接触不良 D.插座短路4. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3-3. 9WB. 3-5.07WC. 3. 9-10WD.10-16. 9W5. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，则下列说法错误的是( )A.电烤箱在高温挡正常工作10 min所消耗的电能是6. 6×105 JB.电路中R1的阻值为44 ΩC.电路中R2的阻值为60ΩD.电烤箱在低温挡正常工作时，R1消耗的电功率是176 W6. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W7. 电梯超载报警器工作原理示意图如上图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小8. 如上图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光9．下列图所示的家用电器中属于电热器的是（）A．电暖气 B．洗衣机 C．电风扇 D．电视机10．在下列用电器工作的过程中，电能全部转化为内能的是（）A．电风扇 B．电热水壶 C．电视机 D．电冰箱11.甲、乙两个导体，电流比是1：2，相同时间内电流产生的热量比是2：1，则甲、乙的电阻比是（）A. 4：1B. 1：4C. 8：1D. 1：812. 下列情况中，属于防止电热危害的是（）A. 电脑机箱内有小风扇B. 微波炉的门用玻璃做C. 洗衣机的外壳用塑料做D. 家电长时间停用，隔一段时间应通电一次13.要使电热器在单位时间发出的热量减少一半，可采用的方法是（）A.使其电阻减少一半，其两端电压不变B.使加在两端的电压和其电阻减少一半C.使通过它的电流减少一半，其电阻不变D.使加在两端的电压减少一半，其电阻不变14.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量，则应（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较15．把两根电热丝串联接到电源上，发出热量较多的一定是（）A．通过电流较大的B．两端电压较大的C．电阻较小的D．以上三个都对16 . 关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中电流过大，可能是用电器的总功率过大B．户外露营时，如遇雷雨天气，可在大树下避雨C．保险丝熔断了，不能用铜丝或铁丝代替D．空气开关跳闸后，需要检修电路后再重新闭合开关17. 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。

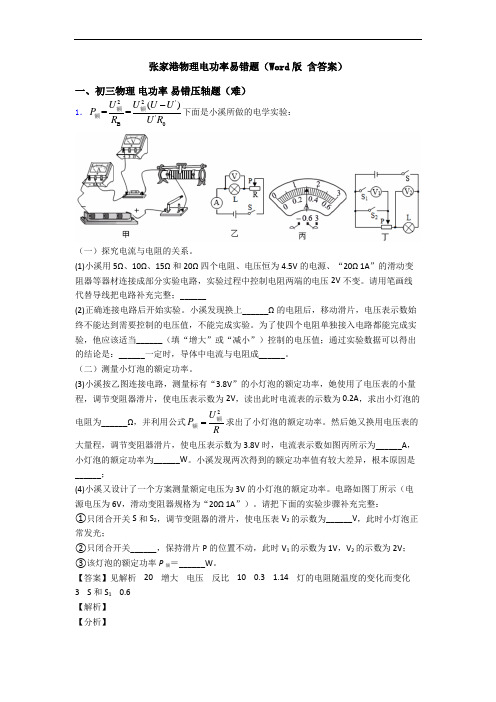

张家港物理电功率易错题(Word版 含答案)
张家港物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．22''B0()==U U U UPR U R-额额额下面是小溪所做的电学实验：（一）探究电流与电阻的关系。
(1)小溪用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变。
请用笔画线代替导线把电路补充完整；______(2)正确连接电路后开始实验。
小溪发现换上______Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。
为了使四个电阻单独接入电路都能完成实验，他应该适当______（填“增大”或“减小”）控制的电压值；通过实验数据可以得出的结论是：______一定时，导体中电流与电阻成______。
（二）测量小灯泡的额定功率。
(3)小溪按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率，她使用了电压表的小量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡的电阻为______Ω，并利用公式2UPR=额额求出了小灯泡的额定功率。
然后她又换用电压表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示为______A，小灯泡的额定功率为______W。
小溪发现两次得到的额定功率值有较大差异，根本原因是______；(4)小溪又设计了一个方案测量额定电压为3V的小灯泡的额定功率。
电路如图丁所示（电源电压为6V，滑动变阻器规格为“20Ω 1A”）。
请把下面的实验步骤补充完整：①只闭合开关S和S2，调节变阻器的滑片，使电压表V2的示数为______V，此时小灯泡正常发光；②只闭合开关______，保持滑片P的位置不动，此时V1的示数为1V，V2的示数为2V；③该灯泡的额定功率P额＝______W。
【答案】见解析 20 增大电压反比 10 0.3 1.14 灯的电阻随温度的变化而变化3 S和S1 0.6【解析】【分析】【详解】(1)[1]电压表测量电阻两端的电压，由于实验过程中控制电阻两端的电压为2V 不变，则电压表接小量程，如图所示(2)[2]当接入20Ω的电阻时，移动滑动变阻器的滑片，使滑动变阻器接入阻值最大，此时滑动变阻器两端电压最大，定值电阻两端电压最小，由于滑动变阻器的最大阻值与电阻的阻值相等，则它们两端电压相等，此时电阻两端最小电压为min 4.5V 2.25V 22U U === 所以小溪发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

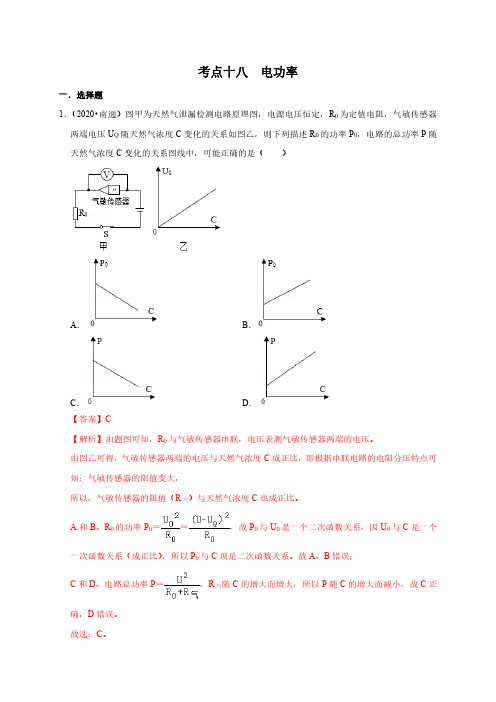

三年江苏物理中考题(2018-2020)专题汇编考点18 电功率(解析版)
考点十八电功率一．选择题1．（2020•南通）图甲为天然气泄漏检测电路原理图，电源电压恒定，R0为定值电阻，气敏传感器两端电压U Q随天然气浓度C变化的关系如图乙，则下列描述R0的功率P0，电路的总功率P随天然气浓度C变化的关系图线中，可能正确的是（）A．B．C．D．【答案】C【解析】由题图可知，R0与气敏传感器串联，电压表测气敏传感器两端的电压。
由图乙可得，气敏传感器两端的电压与天然气浓度C成正比，即根据串联电路的电阻分压特点可知：气敏传感器的阻值变大，）与天然气浓度C也成正比。
所以，气敏传感器的阻值（R气A和B、R0的功率P0＝＝，故P0与U0是一个二次函数关系，因U0与C是一个一次函数关系（成正比），所以P0与C项是二次函数关系。
故A、B错误；C和D、电路总功率P＝，R气随C的增大而增大，所以P随C的增大而减小，故C正确，D错误。
故选：C。
2．（2020•宿迁）图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完）全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（A．烧瓶内选用比热容较小的液体，可以使实验现象更明显B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可【答案】D【解析】A、在液体质量相同、吸收热量相同的情况下，比热容小的物质温度要升高的多，所以用比热容小的液体可以使实验现象更明显，故A正确；B、由图可知，该电路为串联电路，通过两个电阻的电流和通电时间是相同的，电阻不同，所以该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系，故B正确；C、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法为转换法，故C正确；D、比较水和煤油的比热容大小时，需要用相同的加热器加热质量相同的不同液体，使它们在相同的时间内吸收相同的热量，所以需要控制两个电阻的装置相同，故D错误。
苏州十六中物理电功率章末训练(Word版 含解析)
苏州十六中物理电功率章末训练（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。
（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。
从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。
2024年中考物理复习专题：电功率(含答案)
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻 的阻值随温度的升高而增大，定值电阻 起保护电路的作用。下列分析正确的是（ ）
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，（选填“小明”或“小芳”）排除故障的操作是正确的；
（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：；
4．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上。闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（ ）
A． B．
C． D．
5．某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（ ）
A．由公式 得知，R与U成正比，与I成反比
B．电阻丝中的电流是正电荷定向移动形成的
（3） 的阻值为1051.6Ω；
（4）高温档加热30分钟，消耗0.5度的电能。
C．换档减小接入电路的电阻丝长度，电烘箱的功率减小
D．电烘箱工作时是将电能转化为内能
6．如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电压表示数变大，电压表与电流表示数的比值不变
【物理】苏州市初三物理电功率专项综合练习题(含答案)
【物理】苏州市初三物理电功率专项综合练习题（含答案）一、选择题1．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1， R2产生的热量之比为（）A. 2：1B. 1：2C. 4：1D. 1：4【答案】 A【解析】【解答】由并联电路的特点知道，R1、R2的电压是相同的，由图乙知道，在电压相同时，通过R1、R2的电流之比是2：1；由I=U/R知道，R1、R2的电阻之比为1：2；由图甲知道，闭合开关S，则通电时间相同，由Q=W=U2R t知道，产生的热量与电阻成反比，故R1、R2产生的热量之比是2：1，故答案为：A。
【分析】利用欧姆定律判定R1、R2的阻值关系；根据焦耳定律公式Q=W=t判定产生热量的比值.2．如图，电源电压恒为4.5V，Ⓐ的量程为“0～0.6A”，Ⓥ的量程为“0～3V“，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω 1A”。
闭合开关，在保证电路安全的情况下，移动滑片P的过程中（）A. Ⓐ的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大总功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω【答案】 D【解析】【解答】解：由电路图可知，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流。
（1）由P＝UI可得，灯泡的额定电流：I L＝＝＝0.5A，A不符合题意；因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大＝0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，由I＝可得，灯泡的电阻和电路的总电阻分别为：R L＝＝＝5Ω，R总＝＝＝9Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R小＝R总﹣R L＝9Ω﹣5Ω＝4Ω，D符合题意；电路消耗的最大总功率：P大＝UI大＝4.5V×0.5A＝2.25W，C不符合题意；（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：I小＝＝＝0.18A，则灯泡消耗的最小功率：P L小＝I小2R L＝（0.18A）2×5Ω＝0.162W，B不符合题意。
电功率—近年苏州市中考物理真题汇编
电功率—近年苏州市中考物理真题汇编1.在如图甲所示的电路中，电源电压保持不变，R1为定值电阻。
闭合开关S,将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示下列说法正确的的是A．电压表V1对应的是图线②B．电压满足U c=U a+U aʹC．R2的最大阻值小于R1的阻值D．电路的最大总功率为2U b I b2.如图所示为学校实验室中某电能表的表盘。
(1) 该电能表示数为kW⋅h(2) 小明利用该电能表和秒表检测一只标识为“220V10W”节能灯的额定功率。
他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：方案一：测量出电能表显示消耗1kW⋅h电能所用的时间t；方案二：测量出1min时间内电能表转盘转过的圈数n；方案三：测量出电能表转盘转过1圈所用时间t；i 若使用方案二，小明计算额定功率的关系式应该为：P=（单位：W）。
(用数字和n表示)ii 比较三种方案，最可行的是方案。
3.如图所示电路中，电源电压6V，灯泡L规格为“6V3W”，其电流与电压的关系如图乙所示。
当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
(1) 求灯泡L的额定电流。
(2) 求定值电阻R1的阻值。
(3) 断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？答案1. 【答案】B2. 【答案】(1) 1469.5(2) i 30nii 三3. 【答案】(1) 0.5A(2) 12Ω(3) 16Ω【解析】(1) P额=U额I额，有：I额=P额U额=3W6V=0.5A。
(2) 此时L短路，仅有R1接入电路，R1=UI1=6V0.5A=12Ω。
(3) 此时L和R2串联，设灯泡的电压为U L，R2的电压U2，P2 P L =U2IU L I=21，又：U L+U2=6V，得：U L=2V，U2=4V。
由图象可知：I=0.25A，R2=U2I =4V0.25A=16Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电功率
1.如果加在定值电阻两端的电压从6V升高到8V，通过该定值电阻的电流变化了100mA，则该电阻的电功率变化了（）
A、0.2W
B、1.4W
C、2W
D、3.2W
2.把“6V 12W”和“6V 3W”的两个小灯泡串联在电路中，它们的电阻之为。
则通过它们的电流之比为；两端的电压之比为；实际消耗的功率之比为；相同时间内电流所做的功之比为。
3.两个灯泡，L1标有“6V、3W”字样，L2没有标记，但测得它的电阻是6Ω，把它们串联接入某一电路时，灯L1、L2均能正常发光，那么这个电路两端的电压和L2的额定功率分别是（）
A.12V 3W
B.12V 1.5W
C.9V 3W
D.9V 1.5W
4.某同学在做电学实验时，连成的电路如图所示，已知他所使用的电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最大阻值为50Ω，灯泡电阻R为10Ω，电源电压为6V 且保持不变。
S闭合后，在实验操作正确的情况下，下列说
法错误的是 ( )
A.电流表的最大示数是0.6A
B.电压表的最小示数是1V
C.滑动变阻器消耗的最小电功率为0.5W
D.灯泡消耗的最大电功率为0.9W
5.把标有“220V、40W”和“220V、15W”的甲、乙两盏电灯串联接在220V电压下，则下面分析正确的有（）
A．两盏电灯的总功率等于55W B．两盏电灯的总功率小于40W大于15W
C．甲灯的实际功率大于乙灯的实际功率D．乙灯的实际功率大于甲灯的实际功率
6.灯泡L l标有“6V 3W”的字样，灯泡L2标有“6V 6W”的字样，将它们串联在电路中，要使每个灯泡都不损坏，这段电路两端所加最大电压为V；灯L3标有“220V 25W”的字样，灯L4标有“220 V 60W”的字样，将L3、L4两灯串联接到220V的电路中，灯更亮些。
7．把“110V、20W”和“110V、40W”的两只灯泡串联起来接在110伏特的电路中，结果这两只灯泡都不能正常发光，这是因为（）
A．每只灯泡的额定功率都变小了B．每只灯泡的额定电压都变小了
C．电路电压是110V，而不是220V D．电路电压无论多大，也不能使两灯同时正常发光
8．现有两个小灯泡，上面分别标有“6V、1.2W”和“12V、6W”的字样。
如果把这两个灯泡串联起来，为了使其中的一个灯泡持续正常发光，那么加在串联电路的总电压应该是（）A．9.4V B．10.8V C．18V D．27V
9.小华准备参加玩具赛车比赛，他运用图所示的电路来挑选一只能量转换效率较高
的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，
闭合开关后读出电流表的读数为2 A ；然后放手，当电动机正常转动时，又读出
电流表的读数为0．6A 则该玩具电动机正常转动时将电能转化为机械能的效率
为 ( )
%91.A %70.B %30.C %9.D
10.如图所示，电源电压不变，定值电阻R 的阻值为l8 Ω有四只白炽灯泡L l 、L 2、
L 3、L 4，它们的规格分别为“3V 2W”、“6V 2 W，’、“l2V 2W”、“24V 2W ”．当
把它们分别接在电路中的M 、N 两端时，实际功率最大的是 ( )
A. L l
B. L 2
C ． L 3 D. L 4
11.将一只标有“l2 V 6 W”的灯泡与一电阻串联后接到电压为12 V 的电源上，电阻消耗的
功率为l w(灯丝电阻视作不变)，则此时 ( )
A. 灯泡与电阻消耗的总功率为7 W
B. 灯泡与电阻消耗的总功率为6W
C. 灯泡消耗的功率大于5W
D. 灯泡消耗的功率小于5W
12.如图所示，电源电压保持不变．当开关S l 和S 2闭合、S 3断开时，整个电路消耗的功率为
P 1；当开关S 2闭合、S l 和S 3断开时，整个电路消耗的功率为P 2；当S l 和S 3闭合、S 2断开时，
整个电路消耗的功率是 ( )
21212.p P P P A - 2
122.P p P B - 2121.p P P C - 2
121.p p p P D - 13.如图所示，一个白炽灯泡L 标有“4V 4W ”的字样，将它与一个定值电阻R 0串联后接入
电源电压恒为6V 的电路中，当开关闭合后，测得R 0消耗的电功率为2W ，此时灯泡未正
常发光，不计温度对灯泡阻值的影响，求：
（1）灯泡L 的电阻值．（2）定值电阻R 0的电阻值．
（3）灯泡L 的实际电功率．
14.有一功率为100kW的电力用户，所需电压为400 V．如果不用变压器而直接供电，输电线路电阻损耗的功率为62．5 kW，要使损耗减小为100 W，输电电压应提高到多少伏？
15.为检测某传感器是否还能有效使用而设计的电路如图所示．传感器上标有“3 V 0．9 W”的字样(传感器可看做一个电阻)，滑动变阻器上标有“10Ωl A”的字样，电流表量程为0．6 A，电压表量程为3 v．则：
(1)该传感器的电阻和额定电流各是多少?
(2)若电路元件均完好，检测时，为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少?
(3)根据技术资料可知，如果传感器的电阻变化超过l Ω，则该传感器就失去了作用．实际检测时，将一个电压恒定的电源加在图中a、b之间(该电源电压小于上述所求电压的最大值)，闭合开关S，通过调节滑动变阻器来改变电路的电流和R0两端的电压．检测记录如下：
通过计算分析，你认为这个传感器是否仍可使用?(不考虑在测量过程中传感器阻值的变化)
16.如图所示电路中，小灯泡L标有“3 V 1．5 W”的字样．闭合开关S，让滑动变阻器的滑片P从a端向右移动，使变阻器电阻丝电阻丝的2/3连入电路，此移动过程中，电流表示数变化了0．1 A，电路消耗的总功率变化了0．6 W，小灯泡消耗的电功率没有超过额定功率，电源电压保持不变．求：
(1)小灯泡的电阻和电源电压．
(2)在滑动变阻器移动过程中电压表示数的变化范围．
18.某自然科学兴趣小组同学，在实验室发现一个有趣的电子元
件R1，从说明书知道，元件R1的电阻值与其两端的电压值有关．在
老师的指导下，同学们得到了元件R1的I-U关系，如图甲所示：
(1)元件R1两端电压为90V时，R1的电阻值为Ω，消
耗的电功率为 W．
(2)小明把元件R1与阻值为100 Ω的定值电阻R0串联后接到
220V的电源上，如图乙所示，则R1的实际功率为多少?(温馨提
示：本小题可用作图法辅助求解)
19.在“测量小灯泡的额定功率”实验中，已连接的部分电路如图a所示，图中电源电压恒定，小灯泡上只能看到“3.8V“字样．
（1）请你用笔画线代替导线，将图中的实物电路连接完整．
（2）正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，其故障原因可能是．
（3）故障排除后开始实验，当变阻器滑片滑到图示位置时，电压表的示数为3.0V，接着应将滑片向滑动，直至灯泡两端电压为额定电压，此时电流表的示数如图b所示．则灯泡的额定功率为W．
（4）实验时某小组学生发现电流表损坏，他们想设计一个不用电流表测定该小灯泡额定功率的实验，于是向老师要了一个R0的定值电阻（阻值适当），和一个单刀双掷开关（符号为
（），借助原有的实验器材，顺利完成了实验，接入由你来做实验，要求电路只连接一次，请设计实验方案．
①在虚线框内画出实验电路图．
②简述实验步骤．
（用相应的字母表示测出得出物理量）
③写出灯泡额定功率的表达式P额=．（用已知量和测量量表示）。
