驶入式货架技术及应用
用。
仓储货架安全常识
1、防超载：货品存放的每层重量不得超过货架设计的最大承载。 2、防超高超宽：货架层高、层宽已受限制，卡板及货物的尺寸应略小于净空间 100mm。 3、防撞击：叉车在运行过程中，应尽量轻拿轻放。 4、防头重脚轻：应做到高层放轻货，底层放重货的原则。 5、防止用不标准的地台板(卡板)在货架上使用，川字底最适合。 6、货架上方有摆放货物时，操作人员尽量不要直接进入货架底部。 如有发现货架的 横梁和立柱有严重损坏，应及时通知厂家更换。
货物存取从货架同一侧进出， 先存后取、后存先取， 平衡重及前移式叉车可方便 地驶入货架中间存取货物。如图
特点
• 投资成本相对比较低，适用于横向尺寸较大，品种较少，数量较多， 常用来储存大批相同类型货物，由于其存储密度大对地面空间利用率较高， 常用于冷库、食品、烟草等存储空间成本较高的仓库。叉车可自由1 库房利用率较高，由于每一条通道的两侧可以布置纵深不等的货位，所以 可以布置较多的存货位置； 2 可适应各种类型的货物，可按货物尺寸要求调整横梁高度； 3 货架整体结构强度较好； 4 单位货位成本较低。
驶入式货架的缺点： 1 使用于批量货物的存取，对先进先出 要求较高、批量小、品种多的货品不适合； 2 对叉车的选择有限制，一般要求叉车的宽度较 小，行走垂直稳定性较好。
驶入式货架技术及应用
驶入式货架又称通廊式货架、贯通式 货架。 贯通式货架是一种不以通道分割的、连续性 的整栋式货架，在支撑导轨上，托盘按深度 方向存放，一个紧接着一个，这使得高密度 存储成为可能。采用托盘存取模式、适用于 存放品种单一，大批量的货物；与托盘货架 相比、仓库利用率可达到80%左右，仓库利 用空间率可提高30%以上，是存储效率最高 的货架。
驶入式货架的适用范围： 1 驶入式货架投资成本相对较低，适用于横向尺寸较大、品种较少、 数量较多且货物存取模式可预定的情况，常用来储存大批相同类型货 物； 2 由于其存储密度大，对地面空间利用率较高，常用在冷库等存储空 间成本较高的地方； 3 叉车可自由的进出于货架之间的走廊从而使仓库得到最大限度的利
货架之间的走廊从而使仓库得到最大限度的利用，可根据实际需要选择配置
导向轨道。此类仓储系统波动性较强，货架不宜过高，通常应控制在10m以 内，且为了增强全部货架系统的稳固性，除规格、选型要大一些中，借须减 设推固装置。单托货物不宜过大、过重，通常重量掌握在1500kg以内，托盘 跨度不宜大于1.5m。
应用: 贯通式货架多用于乳业、饮料等食品行业，冷库中也较为多见。
贯通式货架：是一种不以通道分割，连续性的整体性货架；贯通式货架采用托 盘存取模式、适用于存放品种单一，大批量的货物；与托盘货架相比、仓库利用率 可达到80%左右，仓库利用空间率可提高30%以上，是存储效率最高的货架。在支 撑导轨上，托盘按深度方向存放，一个紧接着一个，货物存取从货架同一侧进出， 先存后取、后存先取，平衡重及前移式叉车可方便地驶入货架中间存取货物。投资 成本相对比较低，适用于横向尺寸较大，品种较少，数量较多，常用来储存大批相 同类型货物，由于其存储密度大对地面空间利用率较高，常用于冷库、食品、烟草 等存储空间成本较高的仓库。
驶入式货架的优缺点详细介绍
驶入式（贯通式、通廊式）货架的优缺点驶入式货架的简介：驶入式货架名字有很多，常用的有贯通式货架、通廊式货架、直入式货架，货架的得名一般是识名知意，所以顾名思义的驶入式货架就是物品可以直接驶进货架中间，它有一个最大的特点就是可以提高拣选率，节省仓库面积，充分利用仓库的可用空间。
驶入式货架的优点：驶入式货架除了能够提高仓库的利用率外，还有许多优点，苏州货架将一一为您讲述：1、库房利用率较高，货架不需要为叉车留专门的通道；2、由于每一条通道的两侧可以布置纵深不等的货位，所以可以布置较多的存货位置；3、可适应各种类型的货物，可按货物尺寸要求调整横梁高度，满足不同仓储尺寸要求；4、货架整体结构强度较好；5、单位货位成本较低。
对于商家来说，最终的目的就是用最小的付出获得最大的利益，在选择货架时商家们考虑的不仅是最合适自己商品的货架，还有综合性最强的货架，也就是他们认为性价比高的货架方案。
对于商家来说，大批量的货物选择驶入式货架是很经济实惠的，因为驶入式货架可以最大限度的使用仓库，不需要为叉车留有专门的通道。
驶入式货架的缺点及使用场合：驶入式货架虽然有很多优点，但是事物均有其双面性，必然货架还存在一定的不足之处：1、货架适用于批量货物的存取，但是对先进先出要求较高、批量小、品种多的货品不适合；2、对叉车的选择有限制，一般要求叉车的宽度较小，行走垂直稳定性较好。
综合驶入式货架的优缺点，一般情况下一下情况适用于此货架：1、驶入式货架投资成本相对较低，适用于横向尺寸较大、品种较少、数量较多且货物存取模式可预定的情况，常用来储存大批相同类型货物；2、由于其存储密度大，对地面空间利用率较高，常用在冷库等存储空间成本较高的地方。
驶入式货架的结构特点：货架的优缺点很大程度上和货架的结构有关，驶入式货架的结构特点主要有一下几点：1、在支撑导轨上，托盘按深度方向存放，一个紧接着一个，这使得高密度存储成为可能。
2、货物存取从货架同一侧进出，先存后取，平衡重及前移式叉车可方便地驶入货架中间存取货物，无需占用多条通道。
现代仓储运作和管理-第三章-货架叉车
第一节货架系统（一）常用货架的特点与应用范围1、货柜式货架货柜式货架一般每格都有底板，货物可直接搁置在底板上，如图10-33 所示。
这种货架结构简单、适应性强，方便作业的存取，是人工作业仓库的主要存储设备。
一般用于储存小件、零星货物。
图10-33 货柜式货架2、托盘货架托盘货架是存放装有货物托盘的货架，如图10-34 所示。
这种货架结构较简单，可调整组合，安装简易，便于单元化存取，库容利用率高，便于实现计算机的管理与控制。
图10-34 托盘货架3、悬臂式货架悬臂式货架是由悬臂架和纵梁相连而成，如图10-35 所示。
悬臂架分为单面和双面两种，用金属材料制造而成，为了防止所储存材料的破损，常常加上木质衬垫或橡胶衬垫。
悬臂货架主要用于轻质长条状材料的存放，重型悬臂货架可用于长条金属材料的存放。
图10-35 悬臂式货架4、重力式货架重力式货架的基本结构与普通货架相同（见图10-36），不同的是层间间隔由重力滚轮或滚筒输送装置组成，并且与水平面成一定的倾斜角度，货物在本身自重的作用下，从高处向低处运动，从而完成进库、储存和出库的作业。
图10-36 重力式货架重力式货架能够大规模密集存储货物，存储货物的范围也很大，仓库的利用率高，出入库作业的安全性好，可以保证先进先出的原则，并且有利于货物的拣选作业。
由于重力式货架属于密集存储型，可以用于大量存储的领域。
5、阁楼式货架阁楼式货架是将储存空间做上下两层规划，利用钢梁和楼板将空间分为两层，下层货架结构支撑上层楼板，如图10-37 所示。
如图10-37 阁楼式货架这种货架可有效增加空间使用率，通常上层适用于存放轻量物品，上层物品搬运须配垂直输送设备。
6、驶入式货架驶入式货架采用钢质结构，钢柱上有向外伸出的水平突出构件或悬轨，叉车将托盘送入，由货架两边的悬轨托住托盘及货物。
如图10-38 所示。
图10-38 驶入式货架这种货架能起到保管场所和叉车通道的双重作用，适用于储存少品种、大批量以及不受储存时间限制的货物。
货物的存放形式与货架,仓储设施的特点、分类及各自功能
• （4）站台布置类型影响因素 • 1) 回转作业空间
– 回转作业空间是指货车进出及停靠站台所需的活 动空间，其大小与货车的长度及回转半径有关， 并与站台的宽度及数目有关。
站台设施
• 2) 站台高度
– 大部份站台高度调整板可满足多种规格货车高度 的需求
– 对于底盘高度较低的货车有以下三种方法加以解 决： • 使用垫块 • 安装货车高度调整板 • 较低货车开设专用站台
– 3）选用站台设备使站台作业员能安全地装卸货物 。
– 4）规划站台内部暂存区，使物料能有效率地在厂 内及站台间移动。
三、站台设施
• （2）站台类型 • 1）站台区域配置类型
站台类型
站台设施
集中型 分散型
分离型 相邻型 混合型
集中型站台区域配置图
站台设施
分散型站台区域配置图
• （3）站台型式
站台设施
驶入/驶出式货架特点及用途
• 流动式货架定义： • 流动式托盘货架特点：
– 货架本身固定不动， – 空间利用率高 但货物单元可在货架 – 适用大量存放且需短时间 上流动或移动的货架 出货的货品 – 适用于一般叉车 – 高度受限 – 每一流道只能存放一种 – 建造费用高、施工慢 – 货品可先进先出
• 储物形态：托盘。
流动式箱货架
流动式货架（重力式货架）
入库
出 库
①货物 ②立柱 ③横梁 ④滑道 ⑤倾斜隔板
流动式货架
重力式货架特点及用途
• 1、 单位库房面积存储量 大；
• 2、固定了出入库位置， 减少了出入库工具的运行 距离；
• 3、专业、高效、安全性 高；
• 4、保证货物先进先出； • 5、主要用于大批量少品
立柱上装设悬臂来
史必诺驶入式(Drive-in)托盘货架系统
上海史必诺·美库驶入式（Drive-in）托盘货架系统一.驶入式托盘货架系统的简介和优势史必诺•美库®驶入式（Drive-in）托盘货架用于需要高密度储存的情况。
这种货架系统是一种不以通道分割的、连续性的整幢式货架；通常每两幢货架间共用一个操作通道。
驶入式（Drive-in）货架通常可达10米高，4个或5个托盘深度，有时甚至超过10个托盘深度。
叉车驶入货架以存取托盘，这些托盘被置于悬臂导轨上，可以在货架系统内移动，货物存取遵循先进后出(FILO) 原则。
由于叉车要开进狭窄的货架巷道中，所以在设计时要特别注意叉车、托盘、荷载及货架之间的匹配。
另外，地面越平整越好。
通常为了确保货架系统的稳定性，在巷道末端都会配置有稳定拉杆等装置，在这种情况下，叉车只能从巷道一端进出。
贯通式(Drive-Through) 方案，要求特别的设计以保证整个系统的稳定性。
驶入式（Drive-in）托盘货架系统的特点及优点:1)高密度无损存储，平均每立方米可存储比其它系统更多的托盘，非常适合少品种大批量货物的存储。
2)低存货周转，适合季节性商品和市场波动的需求。
3)是冷储存和大容量存储应用的理想存储模式。
4)适合存储不能叠加堆放的容易受损或易碎的货物。
5)地面可堆放单层托盘，如果允许的话也可双层叠放。
6)与其他高密度存储系统相比，驶入式（Drive-in）托盘货架系统的单位货架成本和叉车成本较低。
二. 驶入式托盘货架系统的市场需求分析驶入式托盘货架作为仓储的主要设施之一，是现代工业仓库、电商、物流中心、冷链、必不可少的组成部分，合理运用货架可以充分利用仓储空间，提高库容利用率，扩大仓库储存能力。
近年来，驶入式托盘货架市场需求不断增长，应用面越来越广，在烟草、医药、食品饮料、商业流通等行业需求稳定上升的同时，冷链、电子商务等新兴行业对驶入式货架的需求也在大幅增加。
随着国民经济的发展,人们生活水平的提高,消费者对冷藏、冷冻食品的需求不断增加，如海鲜、蔬果类, 这使得冷链物流建设成为现代物流行业的热点，科技部“十二五”期间也将重点研发-冷链物流中的新装备和新技术，仓库内仓储空间的利用率和仓储货物周转率是所有冷库业主最关心的焦点, 而驶入式货架的仓库空间利用率可提高30%以上, 驶入式货架采用托盘存取模式，适用于品种少，批量大类型的货物储存。
驶入式货架技术及应用
驶入式货架技术及应用驶入式货架技术是一种现代化的物流设备，广泛应用于仓储行业。
它的主要特点是通过搬运设备将货物直接驶入到货架的槽道中，实现了货物的快速存储与取货，提高了物流的效率。
下面将详细介绍驶入式货架技术及其应用。
首先，驶入式货架技术的基本原理是将货物直接驶入到货架的槽道中。
与传统的垂直式货架相比，驶入式货架不需要通过操作人员进行人工搬运，而是通过搬运设备将货物直接驶入到货架中。
这种技术可以大大减少人力劳动，提高工作效率。
同时，驶入式货架还具有可靠性高、稳定性好、安全性强等优点。
驶入式货架技术的应用非常广泛。
首先，它适用于一些需要频繁存取货物的仓库，例如快速消费品行业、电子行业等。
驶入式货架可以提高仓库的货物储存密度，优化仓库空间利用率。
同时，驶入式货架还可以根据不同货物的尺寸和重量进行设计，满足不同行业的需求。
其次，驶入式货架技术还适用于冷链物流行业。
冷链物流是一种要求对货物进行低温保鲜的物流方式，如食品、药品等。
驶入式货架可以配备冷库设备，实现货物的冷藏和保鲜。
同时，驶入式货架还可以通过RFID等技术实现对货物进行追溯管理，保证冷链物流的安全性和可追溯性。
再次，驶入式货架技术还可以应用于自动化仓储系统中。
随着智能技术的发展，驶入式货架可以通过与物流管理系统的连接，实现自动化的货物存取。
例如，可以通过扫码技术，将需存储的货物信息上传到管理系统中，然后系统会自动指挥搬运设备将货物驶入到对应的货架槽道中。
这种自动化的存取方式可以大大提高工作效率，减少人力资源的浪费。
此外，驶入式货架技术还可以与机器人技术相结合。
通过配备自动化导航系统的机器人，可以实现自动的货物搬运和存取。
这种技术不仅可以提高工作效率，还可以提高仓库的安全性和减少人为因素的干扰。
总之，驶入式货架技术是一种现代化的物流设备，通过搬运设备将货物直接驶入到货架的槽道中，实现了货物的快速存储与取货。
它应用广泛，适用于各种仓储场景。
随着智能技术的发展，驶入式货架技术还可以与自动化、机器人等技术相结合，实现更高效、智能化的仓储管理。

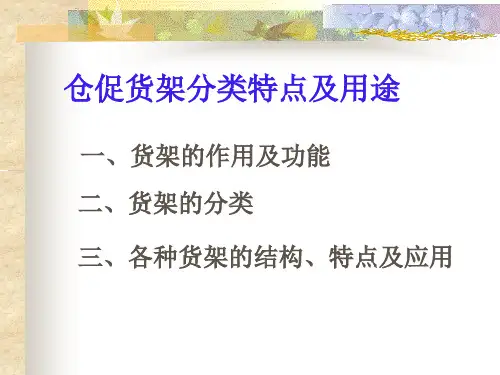

仓储货架
一、货架的作用及功能 二、货架的分类 三、各种货架的结构、特点及应用
一、货架的作用及功能
1．用钢材或钢筋混凝土制成的架子，可利用增大货架 高度来充分扩大仓库的储存能力
2．货架上的货物相互不接触、不挤压，减少货损 3．货物存取方便，结合计算机管理易实现先进先出 4．可采用防潮、防尘、防盗等措施来提高货物储存质量 5．有利于实现仓储系统的自动化管理
悬臂式货架
（五）托盘货架 1．结构：用钢材或钢筋混凝土做成的单排或双排货架，适 用于品种中等、批量一般的托盘货物的储存，高度为 6m以下，以3～5层为宜。 装卸方式：高层托盘货架用巷道式堆垛机自动存取货。 低层托盘货架用叉车存取货。 2．特点：避免托盘货物直
接堆码时的挤压、损坏和 失稳现象，货架存取货方 便，可实现机械化作业， 便于计算机管理，拣货效 率高，能实现先进先出， 但储存密度低，需较多的 通道。
（十四）后推式货架
结构:后推式货架是搁板或滑轨向前方倾斜。
特点及用途：储存密度高，但存取性差，一般深度方向达3 个储位，最多达5个储位。适用于少品种大批量物品的储 存，不能先进先出的存取。
（十五）堆叠式货架
可作为存放货物的容器，随叉车搬运，不用时可叠放， 节省空间，存放货物时也可叠放，避免压坏货物。图7-28。
（1）按承载的货重分 中、重型层架——最大尺寸为4.5×3 × 1.2m 轻型层架——人工装取货，高度小于2.4m，厚0.5m以下
（2）按结构方式分 装配式——用于钢质轻型货架 固定式——用于承载力强的中、重型层架 半固定式
（3）按封闭程度分
开放型
半开放型
金属网型
前挡板型 2．特点及用途 特点：结构简单、省料、适应性强、 便于作业收发，但存放货物数量有 限，是人工作业仓库的主要设备。 应用：轻型层架——用于小批量、
驶入式货架的设计及其标准
驶入式货架的设计及其标准
佚名
【期刊名称】《物流技术（装备版）》
【年(卷),期】2012(000)006
【摘要】驶入式货架是叉车驶入驶出货架内、以托盘单元货品进行存储作业的组装式货架。
驶入式货架又称通廊式货架、贯通式货架，是将格构式立柱结构体以边续方式连接起来的多门式、托盘单元化货品沿深度方向一个紧接一个存储在悬臂梁上的货架结构形式。
【总页数】2页(P90-91)
【正文语种】中文
【中图分类】TB498
【相关文献】
1.驶入式货架结构稳定机理及关键参数影响分析 [J], 李辉;董军;彭洋
2.驶入式货架的设计及其标准 [J],
3.驶入式货架的设计及其标准 [J], 张卫国
4.重型驶入式仓储货架现状分析 [J], 高海珍;张伯俊;于海庆
5.重型驶入式仓储货架现状分析 [J], 高海珍;张伯俊;于海庆;
因版权原因，仅展示原文概要，查看原文内容请购买。
货架的结构特点、应用范围
1、搁板式货架。
搁板式货架通常均为人工存取货方式，组装式结构，层间距均匀可调，货物也常为散件或不是很重的已包装物品(便于人工存取)，货架高度通常在2.5m以下，否则人工难以触及(如辅以登高车则可设置在3m左右)。
单元货架跨度(即长度)不宜过长，单元货架深度(即宽度)不宜过深，按其单元货架每层的载重量可分为轻、中、重型搁板式货一些洁净度要求较高的仓库;有梁式中型搁板式货架则工业化特点强一些，较适用于存放金属结构产品。
中型搁板式货架应用广泛，适用于各行各业。
不同货架的不同的用途不同的货架有着不同的用途和样式，需要的费用也是不同的，为了让我们的购买者找到适合自己需求的货架，我们有必要区了解一下关于货架的分类，了解一下不同的货架有什么用途。
第一、流利式货架流利式货架的规格说明:与横梁式货架相同，首先确定托盘的形式，规格，尺寸，物品的高度及重量，以及所有使用的叉车参数，然后对存储物品有一个品种(SKU)的托盘数量做统计，从而决定货架的高度、跨度、深度及层高等等到，可以度身定制。
米用，具有成本低、空间利用率高的优点。
阁楼式货架面板有平板、花纹钢板、冲孔钢板等品种以适应防火、通风、光照等等不同使用要求。
货物上下楼层可选择叉车、液压升降台、货梯等方式;货物同层运输通常使用小型手推车完成。
阁楼式货架通常承载能力在300KG~1000KG/平方米，立柱选择承载能力强、用钢量少的圆管;主次梁可以根据承载需要选择目前在钢结构工程中最经济合理的H型钢及萨克森公司开发的专用钢平台C型冷弯成型梁。
阁楼式货架楼面板选用萨克森专用特殊C型冷弯成型花纹钢板或镂空板，采用扣板式结构，与主次梁钢性固定，整个平台结构整体性强，可以根据实际需1.2.4.度通常在9个托盘深度以内，以提高叉车存取的效率和可靠性。
5.投资成本相对较低，适用于横向尺寸较大，品种较少，数量较多且货物存取模式可预定的情况，常用来储存大批相同类型货物。
广泛应用于各类仓库及物流中心如：食品、烟草、乳业、饮料等行业，冷库中也较为多见。
仓库货架都有哪些种类
仓库货架都有哪些种类？目前物流行业在不断的发展着，其也推动着货架的发展。
随着物流量的大幅度增加，仓库也要逐步实行现代化管理，为了改善仓库的性能，货架的数量不仅要求多，还要求有更加多的功能，能够帮助实现机械化，自动化的操作。
然而对于货架的选用也是有技巧的，首先要了解仓库的大小以及货架的分布摆放，另外现在货架的种类太多了，要清楚自己所需要的类型，选择合适的货架，才能进行更好更充分的利用，下面介绍下货架的不同分类：物流仓储货架按货架的结构形式分类，有横梁式货架、驶入式货架、压入式货架、流利式货架、重型式货架、轻/中型式货架、阁楼式货架、移动式货架、悬臂式货架等。
1、横梁式货架（又称托盘式货架）：又称托盘式货架或货位式货架，以存取托盘货物为目的的专业仓库货架，由柱片（立柱）、横梁组成，横梁式货架结构简洁、安全可靠。
存取快捷、方便，保证任何物品都先进先出，无叉车类型限制，较快的取货速度，空间利用率30%-50%（由叉车类型决定）。
2、驶入式货架（又称通廊式货架/贯通式货架）：常见的密集存储货架，比普通托盘货架提高50%的空间利用率，适合少品种大批量与高周转率的货物，可由叉车驶入货架通道存取托盘。
高密度储存，先进后出，部分按单取货，20%-30%可选，取货的速度一般，储货净空可达整个仓库的60%。
3、压入式货架（又称后推式/推入式货架）：通过在每层货架上安装可滑动台车来转载货物，适合少品种、大批量的货品，先进后出的作业方式，适合冷冻库等需较大提高空间利用率的情况，安全性与运转效率都高于驶入式货架。
4、重型货架：高密度、高效率的储存货物理想之选，采用自由出入式设计，极高的存货流转率，按单取货，取货快捷，良好的地面利用率，储货净空间站仓库60%。
重型货架成本低、安全可靠、组装、拆卸简单方便的特点；适用于人工存取，每层标准有效承载800kg以上.适合于人工存取箱式货物，或者与零件盒、周转箱配套装载零散重型货物。
5、阁楼式货架：阁楼式货架是用货架做楼面支撑，可设计成多层楼层（通常2-3层）,设置有楼梯和货物提升电梯等，适用于库房较高，货物轻小，人工存取。
货架
储存机械设备系统仓储与包装、运输、装卸、分拣、信息管理是物流的六大基本功能。
而货架是仓储的主要设施之一，可以说，货架是现代工业仓库、物流中心、配送中心必不可少的组成部分。
配送中心保持一定储存量是非常重要的，这有助于配送中心保持正常配送，防止缺货。
为保持适当规模并提高配送能力，储存机械设备和设施不宜占用太大面积，因而配送中心常用各种类型的货架，使得存、取货物更为便利。
配送中心的储存机械设备主要包括储存货架、托盘和容器等，托盘和容器一般都已有标准或系列，可以根据货物的特性和数量大小进行选择；而储存货架的种类很多，在配送中心内的应用可以灵活多变，通过配备不同类型的货架，可以适应各种货物的储存和出货需求，是配送中心内的关键设备。
该系统常采用各种类型的货架。
货架类型主要有普通货架、单元货架、重力式货架、贯穿式货架、旋转式货架等（旋转式货架有助于实现货到人前的拣选）。
1 货架的概述1.1 货架的来源当节约成本、提高效率这些现代化的管理理念成为管理者们首要的考虑的时候，如何有效地利用仓库空间，如何提高仓库的使用容积，也被提上重要的地位。
对于空间的规划，首先必须先分类，了解各空间的使用方向，接着进行评估其在各方面的权重取舍，评估有了权重之比较后再行设计布置。
倘若保管空间已受限而无法进行规划设计与变更，则就要寻求以何种方法来把现成的保管空间的利用率发挥到极限，这就对货架提出了更高的要求。
现代化仓库的出现，带动着货架的产生与发展。
1.2 货架的定义就一般字面而言，货架泛指存放货物的架子。
在仓库设备中，货架是指专门用于存放成件物品的保管设备。
货架是为了节省货品存放空间，增加库房利用效率，用支架、隔板或托架组成的立体储存货物的设施。
货架在仓库中占有非常重要的地位，随着现代工业的迅猛发展，物流量的大幅度增加，为实现仓库的现代化管理，改善仓库的功能，不仅要求货架数量多，而且要求具有其具有多功能，并能实现机械化、自动化的要求。
