第三章 计算机直接制版技术(课堂PPT)
合集下载
计算机直接制版技术系统讲解(ppt 41页)
20
第三节 计算机直接制版版材
一、银盐版材 二、热敏版材 三、光聚合版材 四、喷墨版材
21
对应于计算机直接制版设备的多样性， 目前在市场上出现的版材也是多种多样 的，大致可以分为银盐版材、热敏版材、 光聚合型版材和喷墨版材四大类。
22
一、银盐版材
主要有银盐与PS版复合型版材、向上扩散型版材和 向下扩散型版材三种类型。
25
热敏版材的发展一直垄断直接版材的市场 。 红外热敏版材大致可以分为两大类型，即，热烧
蚀型直接版材和非热烧蚀型直接版材，非热烧蚀 又分为热交联、热转移和热致相变化三种 。
26
1.热烧蚀版材 ：
这种版材由斥油的硅胶表面层、光热转换 层（吸光层）、亲油底层和版基构成。
硅胶表面层将构成最终的非印刷表面，在热的 作用下会随光热转换层的汽化作用而被去掉， 从而使下面的亲油层裸露出来成为接受油墨的 印刷表面。光热转换层的主要作用是吸收扫描 激光发出的光能，并有效地将吸收的光能转换 成热能，使版面的温度升高达到汽化温度水平。
13
2. 不足 （1）适用的版材规格少。 （2）滚筒不能高速旋转，上下版慢，在滚筒
转动时要保证转动稳定，需要特定的配重平衡 装置来维持印版的平衡稳定。 （3）激光束多，偏移量很大，影响网点成像 质量，需要进行补偿。
14
பைடு நூலகம்
(三) 平台式直接制版机 平台式直接制版设备比滚筒式结构的设备简单 得多，无论自动还是手动，其装版和卸版都非 常容易，而且大多数打孔系统都可以在平台式 的设备上轻而易举地使用。平台式技术又分为 单束激光系统和多束激光系统。
38
首先，丝网必须采用封闭层/乳剂（模板材料） 做衬底，印刷图像通过喷墨的油墨（成膜物质）加 在衬底涂层上。然后再用曝光来固化模板材料，再 用水洗掉油墨覆盖区域的未固化涂层，再干燥，这 样就制成丝印版了。
第三节 计算机直接制版版材
一、银盐版材 二、热敏版材 三、光聚合版材 四、喷墨版材
21
对应于计算机直接制版设备的多样性， 目前在市场上出现的版材也是多种多样 的，大致可以分为银盐版材、热敏版材、 光聚合型版材和喷墨版材四大类。
22
一、银盐版材
主要有银盐与PS版复合型版材、向上扩散型版材和 向下扩散型版材三种类型。
25
热敏版材的发展一直垄断直接版材的市场 。 红外热敏版材大致可以分为两大类型，即，热烧
蚀型直接版材和非热烧蚀型直接版材，非热烧蚀 又分为热交联、热转移和热致相变化三种 。
26
1.热烧蚀版材 ：
这种版材由斥油的硅胶表面层、光热转换 层（吸光层）、亲油底层和版基构成。
硅胶表面层将构成最终的非印刷表面，在热的 作用下会随光热转换层的汽化作用而被去掉， 从而使下面的亲油层裸露出来成为接受油墨的 印刷表面。光热转换层的主要作用是吸收扫描 激光发出的光能，并有效地将吸收的光能转换 成热能，使版面的温度升高达到汽化温度水平。
13
2. 不足 （1）适用的版材规格少。 （2）滚筒不能高速旋转，上下版慢，在滚筒
转动时要保证转动稳定，需要特定的配重平衡 装置来维持印版的平衡稳定。 （3）激光束多，偏移量很大，影响网点成像 质量，需要进行补偿。
14
பைடு நூலகம்
(三) 平台式直接制版机 平台式直接制版设备比滚筒式结构的设备简单 得多，无论自动还是手动，其装版和卸版都非 常容易，而且大多数打孔系统都可以在平台式 的设备上轻而易举地使用。平台式技术又分为 单束激光系统和多束激光系统。
38
首先，丝网必须采用封闭层/乳剂（模板材料） 做衬底，印刷图像通过喷墨的油墨（成膜物质）加 在衬底涂层上。然后再用曝光来固化模板材料，再 用水洗掉油墨覆盖区域的未固化涂层，再干燥，这 样就制成丝印版了。
计算机直接制版技术在报业的大规模应用(上)
也 是很可 观 的．因此 没有
持 ．要处 理如此 的信 息 量是不可想 像的 ． 由于 Ｃ Ｐ系统 输 出的是可 以直 接 用于上机 印刷 的版 Ｔ 材 因此 ． 所有 的拼版 工作都 要在输 出印版 之前完成 对
夕 鼓 式Ｃ Ｐ 滚筒转动时 需要保持 相对恒定 系统 上 ｝ 、 Ｔ在
接 制版 系统 ． 与高性能 桌面 出版 系统相结 台 将 印前工 它 艺带人 了全数 字 全计算机 化处理 的时代 。由于计算 机直 接 制版 系统具 有快 速 准确 简洁和 质量 易于控 制 等特 广 告
点 在北美和 欧洲市 场上 它已经在 新闻 出版 印刷等领域得 到广泛应 用
二 Ｃ Ｐ Ｔ 系统 的组成
Ｃ Ｐ系统 主要 由成像 系统和冲晒烘 干系统组成 Ｔ
采 用计算机 进行处 理 但传统 印刷工 艺流程并没 有太 大变
化． 只是 由于新 技术的应 用 在效 率 质 量上 有很 大提高 ． 传统 印刷工艺 中间过程较 多 各工序 的误 差会累 计在 最 后的印刷成 品 中 质量 控制 工作 非 常复杂和繁琐 随着市 场的发 展 传统 的印刷 工艺已 经很难适 应 对时 间和质量都有较 高要 求的印刷业 务的要 求 ． 为了适应市 场 发 展的需要 砷新 的制版系统 诞生 了 这就是计 算机 直
．
图 ５ 平 台 式 ｃＰ Ｔ
要求不 太高的制 版
如报纸 印刷 用版等 ．
含排 版 ．扫 描 等 中 间 工 序 的信 息 量 一 天 的信 息 量 要 ７ Ｂ Ｇ Ｇ ～８ Ｂ 使采用压缩等 技术手段 进行压缩 ． 其信 息量 个高速 、可靠的网络 系统支
以上几 种方式各 有特点 适 用的用户也 不尽相 同。内 鼓式 Ｃ Ｐ Ｔ 系统 在输 出 ２ Ｏ ｄ ｉ ３ Ｏ ｄ ｉ ４ Ｏ ｐ 到 ６ Ｏ ｐ 的高分辨 率 印版 时具有 极好的 质量 在高档 制版领域 占统治地位 工工艺复杂 价 格较高 ．速 度相对 较慢 ． 但其加
计算机直接制版原理及工艺
在计算机制丝网版中,最高效的模板生产方法,是 通过激光在涂布乳剂的丝网上直接曝光.激光束破 坏图文区域的乳剂层,而非图文区域乳剂固化.这 种方法适合于制金属丝网,而不适合制聚酯丝网.
三、凹印计算机直接制版
从上世纪80年代来,就出现了采用数字控制的雕 刻头来直接制作凹版滚筒,这意味着印版数据直接来 自计算机,而不是对模拟胶片的扫描.在凹版印刷中, 计算机直接雕刻滚筒技术应用比较广泛.
〔2〕多束激光系统
一些公司的产品也采用是平台式结构,在保持 快速自动上版和卸版技术的同时,加大了所能处 理的印版尺寸.Bcrco 公司的产品使用了4-6个 激光头,每一条激光扫描线是由3-5 束激光构成 的.使用时将这些激光束用光学和数字式的方式 结合在一起,生成一条激光线,大大提高了成像 速度和成像面积.
单束原始 激光
激光器
光学系 多束细
声
统
激光
光
调
制
器 计算机中图像
信息
印品
印版
印版表 面
受控光束
CTP的工作原理图
二、计算机直接制版系统结构
计算机直接制版〔CTP〕一般由三个部分组成：计算 机、成像系统和印刷版材.
计算机 成像系统
印版
三、CTP设备分类
CTP直接制版机一般分成内鼓式,外鼓式,平台式三大 类. <一> 内鼓式直接制版机
管理系统, 完善数据保存及检索技术； 然后, 对彩色管理技术和R I P 技术的要
求也很重要 .
五、设备主要供应商
CTP设备的供应商大多来自美国,以及德国,日本 在美国设立的公司.大幅面设备的提供厂商有爱 克发,巴可,Creo,海德 堡,Gerber,ECRM,Optronics,赛天使美国印前 公司,美国网屏公司等；中小幅面的生产厂商有： PrintWare公司 ,杜邦公司等多家.提供专用于 报纸的设备有Creo公司,Krause公司等.
CTP简介
CTP简介1-1什么是CTPCTP包括几种含义:§脱机直接制版(Computer-to-plate) §在机直接制版(Computer-to-press) §直接印刷(Computer-to-paper/ -proof) §普通PS版直接制版技术,即CTcP(Computer-to-conventional plate) 首先明确，这里所论述的CTP系统是脱机直接制版(Computer-to-plate)。
CTP就是从计算机直接到印版，是一种数字化印版成像过程。
CTP直接制版机与照排机结构原理相仿。
其制版设备均是用计算机直接控制，用激光扫描成像，再经过显影、定影生成直接可上机印刷的印版。
计算机直接制版是采用数字化工作流程，直接将文字、图象转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。
CTP可处理多种印刷方式，包括商业表格、说明书、通讯录、文件、财务、报纸、标签和包装。
除此之外，CTP还适合印刷单张纸和宣传册。
它尤其适合把前端的编辑、创作部分和后端的制作部分紧密结合的封闭式工作流程。
因此，同时CTP系统对于完全使用数码格式数据的印刷厂来说尤为适用，如表格印刷、财经印刷、包装印刷及一般的商业印刷。
对于报纸出版来说，采用全数码化编辑工序，或纯分类广告的报章都可用到CTP。
1-2为什么要采用计算机直接制版技术市场的需求：短版活越来越多，质量要求越来越高，交货期越来越短，价格竞争越来越激烈。
数字化工艺流程（Digital Workflow）的需要：传统工艺中，生产环节多质量难以控制、传统印版上机调整多、印刷机的生产效率不高。
没有高效、高精度、全自动化的印前系统无法实现数字化工作流程。
与传统印刷工艺相比，CTP制版工艺之所以迅速推广，有以下几点原因：1) 交货期大大缩短：工艺步骤减少很多，时间不在成问题，各种短版块硬件应付自如。
计算机直接制版技术共37页
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境ቤተ መጻሕፍቲ ባይዱ
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
计算机直接制版技术4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
第三章 计算机直接制版技术(课堂PPT)
41
(2)无接缝橡皮印版 整个印版表面没有连接缝，能实现 卷筒、无接缝连续印刷，这类连续印版广泛用于包装纸、 糖果纸、墙纸、表格纸、装饰纸、票证底纹的印刷中。
42
(3)无缝套筒印版 无缝套筒印版制作技术，简称CTS (Computer –To-
21
三、CTP制版流程 CTP制版流程：数据检查、曝光模板选择、曝光成像、印版冲洗及
印版质量检查等。 (1)数据准备与检查 印前数据内容、控制要素以及曝光数据的检查。 (2) CTP参数设置 正确设置曝光条件、加网方式、版式模板等各项
参数。 (3)曝光成像 曝光使感光版诸如溶解性、黏着性、亲和性及颜色等
再现范围在1%～99%，主要用于加网线数175dpi以上的 高质量彩色印刷。因此，版材要求感光度高、反差高、 分辨率好、网点再现能力强以及耐印刷率高。
15
③操作性与印刷特性
CTP制版自动化程度高，多采用数字化控制，要求
版材的印刷适性、耐印力等符合印刷要求，显影液符
合有关排放标准。
根据成像机理，热敏型CTP版可以分为热交联型、
18
感热分解技术： 在亲水的版基上涂覆不溶于碱溶液，且具有亲油性能的感热物 资，红外激光的曝光热能使印版上感热物资因受热而发生物理 或化学变化，变成可溶于碱液的物资，即亲水的非图文部分， 而未曝光部分的感热物质保留在印版上，形成亲油的图文部分。
19
免处理热敏技术： 在印版版基上涂布亲水性涂层，经扫描曝光后，曝光区的涂层 发生物理或化学变化，而变成亲油的图文部分，印版也无需再 进行显影处理。
37
1.系统组成 激光直接雕刻制版系统主要由桌面出版系统和激光雕 刻系统两大部分组成。
38
2.激光直接雕刻柔版的优点 柔版直接雕刻技术具很多优势,主要表现在： ①省掉了冲洗环节，节省大量费用。 ②由于不必再对印版进行干燥(通常普通柔版干燥时间 长达2～3h)，因而可显著缩短制版时间。 ③雕刻柔版可保证印版质量稳定，而在光聚合物印版 的冲洗中，印版膨胀和干燥不良易造成印版厚度偏差。 ④直接雕刻柔版不再需要数字激光曝光制版系统所需 要的一些设备(如曝光机、冲洗机、干燥器和后处理机)， 可减少投资。 ⑤整个工作流程全数字化，工艺过程大大简化。
(2)无接缝橡皮印版 整个印版表面没有连接缝，能实现 卷筒、无接缝连续印刷，这类连续印版广泛用于包装纸、 糖果纸、墙纸、表格纸、装饰纸、票证底纹的印刷中。
42
(3)无缝套筒印版 无缝套筒印版制作技术，简称CTS (Computer –To-
21
三、CTP制版流程 CTP制版流程：数据检查、曝光模板选择、曝光成像、印版冲洗及
印版质量检查等。 (1)数据准备与检查 印前数据内容、控制要素以及曝光数据的检查。 (2) CTP参数设置 正确设置曝光条件、加网方式、版式模板等各项
参数。 (3)曝光成像 曝光使感光版诸如溶解性、黏着性、亲和性及颜色等
再现范围在1%～99%，主要用于加网线数175dpi以上的 高质量彩色印刷。因此，版材要求感光度高、反差高、 分辨率好、网点再现能力强以及耐印刷率高。
15
③操作性与印刷特性
CTP制版自动化程度高，多采用数字化控制，要求
版材的印刷适性、耐印力等符合印刷要求，显影液符
合有关排放标准。
根据成像机理，热敏型CTP版可以分为热交联型、
18
感热分解技术： 在亲水的版基上涂覆不溶于碱溶液，且具有亲油性能的感热物 资，红外激光的曝光热能使印版上感热物资因受热而发生物理 或化学变化，变成可溶于碱液的物资，即亲水的非图文部分， 而未曝光部分的感热物质保留在印版上，形成亲油的图文部分。
19
免处理热敏技术： 在印版版基上涂布亲水性涂层，经扫描曝光后，曝光区的涂层 发生物理或化学变化，而变成亲油的图文部分，印版也无需再 进行显影处理。
37
1.系统组成 激光直接雕刻制版系统主要由桌面出版系统和激光雕 刻系统两大部分组成。
38
2.激光直接雕刻柔版的优点 柔版直接雕刻技术具很多优势,主要表现在： ①省掉了冲洗环节，节省大量费用。 ②由于不必再对印版进行干燥(通常普通柔版干燥时间 长达2～3h)，因而可显著缩短制版时间。 ③雕刻柔版可保证印版质量稳定，而在光聚合物印版 的冲洗中，印版膨胀和干燥不良易造成印版厚度偏差。 ④直接雕刻柔版不再需要数字激光曝光制版系统所需 要的一些设备(如曝光机、冲洗机、干燥器和后处理机)， 可减少投资。 ⑤整个工作流程全数字化，工艺过程大大简化。
计算机直接制版(CTP)技术培训
CTPLate
制版设备
GRAFMAC W-PTP-53C 冲版机
CTPLate
制版设备
Glunz&Jensen CTP 85 冲版机(Unigraph Quartz)
CTPLate
制版设备
Kodak Polychrome 预热烘版机(G&J CPO 85)
CTPLate
版材
Kodak Polychrome
Байду номын сангаас
主要特点
在普通工作环境下不感光，明室操作； 不需进行预热； 分辨率高、网点还原能力强； 亲墨、亲水性能好，印刷中水墨易平衡，容易调节； 耐印力高； 耐药品性强； 操作稳定性好。
CTPlate
产品开发
从2001年开始着手研发热敏CtP版材，目前已开始批 量化生产。 现在已由全球最具影响力的CtP设备制造商CREO公 司对我们的产品进行了资格认证。
喷墨型（PS版+受像层、亲水版基）
利用现有的PS版技术和喷墨技术成像； 分辨率不高；耐印力不高，喷绘速度慢，只是过渡产品；
比较：光敏、热敏的优缺点，制版速度
CTPlate
炬光热敏版
炬光CTP版材为热敏型阳图（热分解型）CTP版 名称：PTP（Positive Thermal Plate） 感光波长: 830nm红外激光
CTPLate
谢谢！
CTPlate
光敏型:
利用可见激光使用版材表面的高感光度的感光材料发生化学反 应 后成像； 银盐复合型(480nm)：因生产复杂，环境污染严重已逐渐淘汰； 光聚合型(532nm)：黄光下操作，生产及存放条件都要求较高；
计算机制图基本知识课件
总结词
环境艺术设计制图是计算机制图在环境艺术 设计领域的应用，它涉及到景观设计、室内 设计、城市规划等多个方面。
详细描述
环境艺术设计制图使用CAD和GIS（地理信 息系统）软件，实现环境景观的规划和设计 。通过精确的室内设计制图，保证室内装修 和布局的美观和实用性。城市规划则能通过 计算机制图实现城市空间布局的优化和可持 续发展。
SketchUp
总结词
易用的3D建模软件
详细描述
SketchUp是一款简单易用的3D建模软件，广泛应用于建筑、景观、室内设计等 领域。它提供了丰富的绘图工具和强大的编辑功能，支持导入和导出多种文件格 式，方便与其他软件的协作。
SolidWorks
总结词
专业的3D机械设计软件
详细描述
SolidWorks是一款专业的3D机械设计软件，广泛应用于机械、汽车、航空航天等领域。它提供了丰 富的绘图工具和强大的编辑功能，支持参数化设计、装配体设计和工程图生成等功能，可以大大提高 设计效率。
计算机制图基本知识课件
• 计算机制图概述 • 计算机制图基础知识 • 常用计算机制图软件 • 计算机制图进阶知识 • 计算机制图实践应用
01
计算机制图概述
计算机制图定义
01
计算机制图是指利用计算机技术 进行图形设计和绘制的统称。
02
它涉及使用各种软件工具和技术 ，将设计理念转化为数字图形， 并进行编辑、修改和输出。
机械设计制图
总结词
机械设计制图是计算机制图在机械工程领域的应用，它涉及到零件设计、装配图绘制和 运动仿真等多个方面。
详细描述
机械设计制图使用CAD软件，实现零件的精确设计和建模。通过装配图绘制，保证机 械设备的正确组装和运行。同时，运动仿真能够模拟机械设备的运动状态和性能，为优
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
21
三、CTP制版流程 CTP制版流程：数据检查、曝光模板选择、曝光成像、印版冲洗及
印版质量检查等。 (1)数据准备与检查 印前数据内容、控制要素以及曝光数据的检查。 (2) CTP参数设置 正确设置曝光条件、加网方式、版式模板等各项
参数。 (3)曝光成像 曝光使感光版诸如溶解性、黏着性、亲和性及颜色等
13
二、CTP版材 (1) CTP版材的要求
①感光度高 CTP版材曝光速度比常规PS版高万倍，曝光能量多
在100mJ/cm2以下。因此，要求感光波长位于特定的波 长范围，而且必须满足激光在短时间内曝光的过程控 制要求，同时，激光器还要经济耐用。
14
②分辨率与网点再现性 CTP制版机的输出分辨率都大于2000dpi，图像阶调
4
内鼓式直接制版机
5
• 内鼓式制版机的优点： • 1)光源单一，避免了激光束间的相互调节； • 2)采用一次性光学元件，更换时只需调换激光头； • 3)扫描速度快，精度高，稳定性好； • 4)支持多种打孔规格，设计简便； • 5)成像时版材固定不动，整体结构简单。
• 内鼓式制版机的缺点： • 1)不能使用一般的激光二极管； • 2)光学路径长，抖动敏感； • 3)显影复杂。
外鼓式制版机的缺点： 1)光束间的相互调节不当会产生“条状效果”； 2)采用多光学元件组合，光路复杂； 3)打孔装置较难和制版机一体化。
9
HeidelbergCTP滚筒外观图
Leopard800滚筒外观图
10
③平台式直接制版机 平台式直接制版机是指将版材装在平台之上，通
过曝光时平台板向前水平移动以及激光头与平台保持 垂直方向水平移动来完成曝光成像的设备。
11
平台式直接制版机
12
平台式制版机的优点： 1)结构简单，容易维护； 2)上下版容易，稳定性好，成本低； 3) 装版速度快，生产效律高； 4)可同时支持多种打孔规格。
平台式制版机的缺点：
1)曝光区域小，目前最大宽度只能达到62cm；
2)激光点有光学变形；
3)激光光路长短不同，要求持续变焦；
4)光学路径长；
2
一、 CTP设备 从结构上分为内鼓式、外鼓式和平台式三种。 从版材特性上分为热敏型CTP和光敏型CTP两类。
3
①内鼓式直接制版机 内鼓式直接制版机是指在转鼓内部安装CTP印版，
通过安装在沿鼓轴线方向运动的旋转反射镜，将扫描 激光束以90°角反射到真空吸附于转鼓内壁的CTP版 材上的设备。激光束的光点大小可根据成像版材的分 辨率来改变，具有版材表面与转镜之间的距离保持恒 定不变，光点大小和聚焦在成像版材的各部位相同， 无需复杂的光学系统的特点。
再现范围在1%～99%，主要用于加网线数175dpi以上的 高质量彩色印刷。因此，版材要求感光度高、反差高、 分辨率好、网点再现能力强以及耐印刷率高。
15
③操作性与印刷特性
CTP制版自动化程度高，多采用数字化控制，要求
版材的印刷适性、耐印力等符合印刷要求，显影液符
合有关排放标准。
根据成像机理，热敏型CTP版可以分为热交联型、
20
(2) CTP版质量检测 CTP版是一种成熟的商品化版材，可直接用来制版，制版前需 要对印版质量进行检查，主要内容：版材平整度、感光涂层的 均匀度、版材四边厚度和厚度误差、感光度和显影性能、网点 分辨力和再现能力以及生产日期和保存期。
CTP制版对印版版材的要求主要包括观平整、干净、无划伤、 无折痕、无氧化斑点以及无污脏，厚度在0.15～0.30mm、厚薄 均匀、同一版材上的厚度误差小于0.03mm，砂目深度为0.05～ 1.0μm、砂目深度误差小于0.2μm以及网点再现范围为0.5%～ 99.5％，耐印力高，着墨性能好，感光范围稳定。
18
感热分解技术： 在亲水的版基上涂覆不溶于碱溶液，且具有亲油性能的感热物 资，红外激光的曝光热能使印版上感热物资因受热而发生物理 或化学变化，变成可溶于碱液的物资，即亲水的非图文部分， 而未曝光部分的感热物质保留在印版上，形成亲油的图文部分。
19
免处理热敏技术： 在印版版基上涂布亲水性涂层，经扫描曝光后，曝光区的涂层 发生物理或化学变化，而变成亲油的图文部分，印版也无需再 进行显影处理。
6
②外鼓式直接制版机 外鼓式直接制版机是指版材安装在圆柱滚筒的外
侧，曝光时滚筒转动，激光头横向移动，单束或多束 的激光束垂直于圆柱滚筒轴线在圆柱滚筒外面的版材 上曝光成像的设备。
7
外鼓式直接制版机
8
外鼓式制版机的优点： 1)采用多束激光曝光成像，滚筒转速较低，不超过1500 转/分； 2)光路短，利于曝光成像； 3)光学系统不依赖于照排幅面。

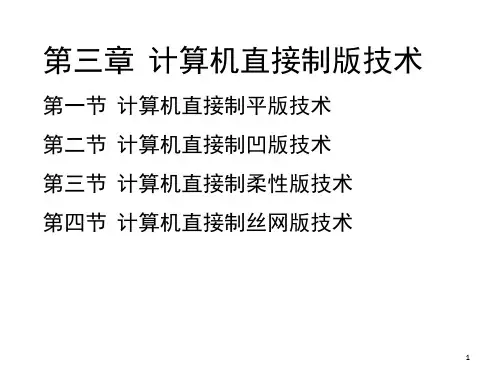

第三章 计算机直接制版技术
第一节 计算机直接制平版技术 第二节 计算机直接制凹版技术 第三节 计算机直接制柔性版技术 第四节 计算机直接制丝网版技术
1
第一节 计算机直接制平版技术
通常所述CTP技术即计算机直接制版技术 （Computer-to-Plate），目前该技术替代了传统的银 盐制版工艺，在各类印刷方式中都获得了大量的应用。 在胶印工艺过程中的CTP技术为计算机直接制平版技 术，是指将数字页面经过RIP后的加网信息，通过计算 机直接直版机在CTP印版上直接输出网点来制作印版 的工艺技术流程。CTP技术是目前胶印制版的主要生
热烧蚀型、热熔融型、热致极性转化型及热升华型等。
具有可不经过化学处理、无环境污染问题，耐印力高6
主要的热敏CTP技术包括： 感热固化技术、感热分解技术、免处理热敏技术。
17
感热固化技术： 采用热交联感应型印版，激光扫描的热能使印版聚合 物中的酸性引发剂聚合形成潜影，再在高温处理室烘 烤后潜影部分充分聚合，形成固化在铝基版上的不溶 于碱显影的交联体，即曝光部分的图文。
性能发生变化，并利用这种性能变化在CTP版上形成成像的图文信息 和未成像的非图文信息以即可见或不可见的影像。
(4)显影冲洗 采用湿式化学处理或干式处理等方式对版面上曝光形 成的图文部位和非图文部位进行表面性能处理，建立亲油性图文基 础和亲水性空白基础，即显影除去版面上空白部位的感光膜露出版 基原有亲水层，保留图文部位的亲油性感光膜，使版面达到满足印 刷要求的稳定二相结构表面。
三、CTP制版流程 CTP制版流程：数据检查、曝光模板选择、曝光成像、印版冲洗及
印版质量检查等。 (1)数据准备与检查 印前数据内容、控制要素以及曝光数据的检查。 (2) CTP参数设置 正确设置曝光条件、加网方式、版式模板等各项
参数。 (3)曝光成像 曝光使感光版诸如溶解性、黏着性、亲和性及颜色等
13
二、CTP版材 (1) CTP版材的要求
①感光度高 CTP版材曝光速度比常规PS版高万倍，曝光能量多
在100mJ/cm2以下。因此，要求感光波长位于特定的波 长范围，而且必须满足激光在短时间内曝光的过程控 制要求，同时，激光器还要经济耐用。
14
②分辨率与网点再现性 CTP制版机的输出分辨率都大于2000dpi，图像阶调
4
内鼓式直接制版机
5
• 内鼓式制版机的优点： • 1)光源单一，避免了激光束间的相互调节； • 2)采用一次性光学元件，更换时只需调换激光头； • 3)扫描速度快，精度高，稳定性好； • 4)支持多种打孔规格，设计简便； • 5)成像时版材固定不动，整体结构简单。
• 内鼓式制版机的缺点： • 1)不能使用一般的激光二极管； • 2)光学路径长，抖动敏感； • 3)显影复杂。
外鼓式制版机的缺点： 1)光束间的相互调节不当会产生“条状效果”； 2)采用多光学元件组合，光路复杂； 3)打孔装置较难和制版机一体化。
9
HeidelbergCTP滚筒外观图
Leopard800滚筒外观图
10
③平台式直接制版机 平台式直接制版机是指将版材装在平台之上，通
过曝光时平台板向前水平移动以及激光头与平台保持 垂直方向水平移动来完成曝光成像的设备。
11
平台式直接制版机
12
平台式制版机的优点： 1)结构简单，容易维护； 2)上下版容易，稳定性好，成本低； 3) 装版速度快，生产效律高； 4)可同时支持多种打孔规格。
平台式制版机的缺点：
1)曝光区域小，目前最大宽度只能达到62cm；
2)激光点有光学变形；
3)激光光路长短不同，要求持续变焦；
4)光学路径长；
2
一、 CTP设备 从结构上分为内鼓式、外鼓式和平台式三种。 从版材特性上分为热敏型CTP和光敏型CTP两类。
3
①内鼓式直接制版机 内鼓式直接制版机是指在转鼓内部安装CTP印版，
通过安装在沿鼓轴线方向运动的旋转反射镜，将扫描 激光束以90°角反射到真空吸附于转鼓内壁的CTP版 材上的设备。激光束的光点大小可根据成像版材的分 辨率来改变，具有版材表面与转镜之间的距离保持恒 定不变，光点大小和聚焦在成像版材的各部位相同， 无需复杂的光学系统的特点。
再现范围在1%～99%，主要用于加网线数175dpi以上的 高质量彩色印刷。因此，版材要求感光度高、反差高、 分辨率好、网点再现能力强以及耐印刷率高。
15
③操作性与印刷特性
CTP制版自动化程度高，多采用数字化控制，要求
版材的印刷适性、耐印力等符合印刷要求，显影液符
合有关排放标准。
根据成像机理，热敏型CTP版可以分为热交联型、
20
(2) CTP版质量检测 CTP版是一种成熟的商品化版材，可直接用来制版，制版前需 要对印版质量进行检查，主要内容：版材平整度、感光涂层的 均匀度、版材四边厚度和厚度误差、感光度和显影性能、网点 分辨力和再现能力以及生产日期和保存期。
CTP制版对印版版材的要求主要包括观平整、干净、无划伤、 无折痕、无氧化斑点以及无污脏，厚度在0.15～0.30mm、厚薄 均匀、同一版材上的厚度误差小于0.03mm，砂目深度为0.05～ 1.0μm、砂目深度误差小于0.2μm以及网点再现范围为0.5%～ 99.5％，耐印力高，着墨性能好，感光范围稳定。
18
感热分解技术： 在亲水的版基上涂覆不溶于碱溶液，且具有亲油性能的感热物 资，红外激光的曝光热能使印版上感热物资因受热而发生物理 或化学变化，变成可溶于碱液的物资，即亲水的非图文部分， 而未曝光部分的感热物质保留在印版上，形成亲油的图文部分。
19
免处理热敏技术： 在印版版基上涂布亲水性涂层，经扫描曝光后，曝光区的涂层 发生物理或化学变化，而变成亲油的图文部分，印版也无需再 进行显影处理。
6
②外鼓式直接制版机 外鼓式直接制版机是指版材安装在圆柱滚筒的外
侧，曝光时滚筒转动，激光头横向移动，单束或多束 的激光束垂直于圆柱滚筒轴线在圆柱滚筒外面的版材 上曝光成像的设备。
7
外鼓式直接制版机
8
外鼓式制版机的优点： 1)采用多束激光曝光成像，滚筒转速较低，不超过1500 转/分； 2)光路短，利于曝光成像； 3)光学系统不依赖于照排幅面。
第三章 计算机直接制版技术
第一节 计算机直接制平版技术 第二节 计算机直接制凹版技术 第三节 计算机直接制柔性版技术 第四节 计算机直接制丝网版技术
1
第一节 计算机直接制平版技术
通常所述CTP技术即计算机直接制版技术 （Computer-to-Plate），目前该技术替代了传统的银 盐制版工艺，在各类印刷方式中都获得了大量的应用。 在胶印工艺过程中的CTP技术为计算机直接制平版技 术，是指将数字页面经过RIP后的加网信息，通过计算 机直接直版机在CTP印版上直接输出网点来制作印版 的工艺技术流程。CTP技术是目前胶印制版的主要生
热烧蚀型、热熔融型、热致极性转化型及热升华型等。
具有可不经过化学处理、无环境污染问题，耐印力高6
主要的热敏CTP技术包括： 感热固化技术、感热分解技术、免处理热敏技术。
17
感热固化技术： 采用热交联感应型印版，激光扫描的热能使印版聚合 物中的酸性引发剂聚合形成潜影，再在高温处理室烘 烤后潜影部分充分聚合，形成固化在铝基版上的不溶 于碱显影的交联体，即曝光部分的图文。
性能发生变化，并利用这种性能变化在CTP版上形成成像的图文信息 和未成像的非图文信息以即可见或不可见的影像。
(4)显影冲洗 采用湿式化学处理或干式处理等方式对版面上曝光形 成的图文部位和非图文部位进行表面性能处理，建立亲油性图文基 础和亲水性空白基础，即显影除去版面上空白部位的感光膜露出版 基原有亲水层，保留图文部位的亲油性感光膜，使版面达到满足印 刷要求的稳定二相结构表面。
