正方形铁塔基础如何分坑

正方形铁塔基础如何分坑?
(1)如图5-4所示,将仪器置于中心桩位置S,钉出顺线路和横线路方向前后的付桩。

(2)以中心线路方向为0,右转动45°。

(设基础相邻两塔腿距离为X,每个塔腿宽度为a)以中心桩量
2即为塔腿中心,同理可钉出4个塔腿中心位置。

出X
(3)将4个中心位置用皮尺量好画线成正方形,以正方形的基础,以各基腿中心桩为中心,以a/2的距离量出坑口位置。

矩形铁塔基础如何分坑?
(1)将仪器置于中心桩0点,瞄准前后视,打好AB桩,使 AO=BO=1/2(x+y)。

x、y分别为不同的矩形坑长边与短边坑心间的距离。

(2)将仪器镜筒旋转90°,打好CD桩,同样使CO=DO=1/2(x+y)。

(3)将仪器移置于A点,瞄准D点即得AD线,在此线上量取PD=0.707(y+a),QD=0.707(y-a),得P、Q 两点。

a为基坑边长。

(4)取2a线长,将两端分别置于P、Q两点,拉紧线的中点即得M点反方向即得N点。

(5)取石灰粉沿NPMQ在地面上画白线,即得第三个基坑。

(6)将仪器镜筒从D点旋转90°,可观测到C点,同样从AC线上可以画出第二个基坑白粉线。

(7)将仪器置于B点,以同样方法画第一个和第四个基坑。

(8)复核图纸及整个塔基尺寸,完全正确无误后,用铁锹沿粉线在四周挖土。

(9)在AD线上,若自A点开始量取P、Q两点,使AP=0.707(x-A),AQ=0.707(x+a),同样可得基坑的四角 NPMQ从B点起量亦相同。

合集下载

35kV线路铁塔基础学习知识课后复习指导书

35kV线路铁塔基础学习知识课后复习指导书

铁塔基础施工作业指导书第一章工程概况莱芜市杨家峪光伏电工程35kV集电线路工程场址区域位于莱芜市西南6.5km 处。

场址紧邻属低山丘陵地貌,地形起伏较大,梁沟发育,地势开阔。

本工程属35kV新建线路工程,连接宁夏中卫红石湾风电场风机共25台,新建双回路段长8.18km,单回路段长15.87km。

全线路杆塔总基数137基,其中铁塔55基,水泥杆82基。

本工程线路将现有25台风机分为东侧、西侧两部分,分别连接12台风机和13台风机。

线路A线连接20#、23#、8#、5#、2#、11#、6#、4#、13#、14#、18#、16#、15#。

线路B线连接3#、24#、21#、7#、19#、9#、22#、12#、17#、10#、25#、1#。

本工程线路铁塔塔腿的编号为面向大号侧左下为A,左上为B,右上为C,右下为D,塔腿编号统一如下图:大号侧小号侧塔腿位置编号图本工程双回路段导线采用单根LGJ-240/30钢芯铝绞线,设计最大张力23.9106kN,单回路段采用单根LGJ-150/30钢芯铝绞线,设计最大张力20.590kN,地线采用1×7-7.8-1270钢绞线。

本工程55基铁塔基础均为直柱型基础。

第二章基础施工一、基础工序流程二、基础施工说明1、基础开挖,混凝土浇筑,基坑回填等各项要求必须遵照《110—500kV架空电力线路施工及验收规范》(GBJ233—2005)执行。

2、对于各类型基础,当基坑开挖时,如遇地质条件与基础型式不相符,可能影响基础安全,须及时向设计单位反映,以便设计复核。

3、基坑开挖后,坑底如有孤石要清理,留出的孔洞用砂石灌浆回填。

塔位范围表面的孤石清除后造成基础施工基面降低,须向设计反映,以便设计复核。

4、基础配置表中基础的设计施工基面是用来计算基础埋深的起算面,基面数值以相对塔位测量中心桩的高差值来确定,比中心桩高为正值,反之为负值(可用基面数值减去基础埋深值为基础洞底高程,例如:基础埋深为3.4米,基面数值为-1.0米,基础洞底高程为-1.0-3.4=-4.4米)。

杆塔基础分坑

杆塔基础分坑

A
L1
2 2
(
y2
a)
0.707(
y2
a)
(大坑口近点) 2
L0 2 y2 0.707x
2
C
L1
2
( y2 a) 0.707( y2 a)
D
(大坑口中心)
B
L2
2 2
பைடு நூலகம்
(
y2
a)
0.707(
y2
a)
根开不等、坑口宽度也不等的分坑
(大坑口远点)
⑶ 分坑步骤 将仪器安置在塔位中心桩O点上,望远镜瞄准线路方向后,分别 用正、倒镜,在视线方向上钉立分坑辅助桩A、B;然后将望远镜水平 旋转90°,再分别用正、倒镜又钉立横担分坑辅助桩C、D。
然后按正方形分坑的方法,分别分出四个基础的坑位置及坑口 尺寸。
由于该基础的四个基础坑口尺寸、半根开不相同,分坑时必须 清楚各个坑的半根开距离和坑口尺寸,且不可分错。
分坑时可按计算尺寸和分坑草图,一步一步的分坑。
3、矩形铁塔基础的分坑 (方法一)
⑴ 采集数据 即由施工图纸查看,收集相
关数据。 ⑵ 分坑尺寸计算(平地情况)
对于中心桩无位移的转角塔基础,由于其也是正方形,所以计 算与正方形直线塔计算相同,只是坑口尺寸有大小的区分,计算时应 注意内角一般为小坑口,外角为大坑口。
杆塔基础分坑
卫志强 王尚宁 王迎才 王俊斌
一、铁塔基础的分坑
1、 直线正方形铁塔基础
的分坑 ⑴ 采集数据
2 L1 2 (x a) 0.707(x a)
即由施工图纸查看,收集
相关数据。
⑵ 分坑尺寸计算
直线正方形铁塔基础的分坑
2
l2 2 (x a) 0.707(x a)

实训九 铁塔基础分坑

实训九 铁塔基础分坑

实训九 铁塔基础分坑一、项目说明本项目重点考核学员在线路中心桩的复核(恢复)测量、铁塔中心位置的确定、铁塔基础的分坑测量以及工作终结验收等方面的技能。

各小组应在30分钟内完成:铁塔中心位置的确定、矩形铁塔基础的分坑测量以及基础分坑工作终结验收等内容。

二、任务1.假设:铁塔中心桩距直线桩的距离为L ,铁塔顺线根开为b ,横线路根开为a ,坑口边长为d 。

其中:L =(10+0.5M +N )ma =3m +(|M −4|+N )/10mb =2m +(|M −4|+N )/10md =0.9m +(0.5|4−M |+N )/10m注:M 为小组号(1,2,3……),N 为班级号(1,2)_(计算到0.1m )2.各组成员配合完成指定位置的矩形铁塔基础分坑测量操作,如图所示三、仪器和工具1.每4-5人一组;2.仪器工具:光学经纬仪或电子经纬仪或全站仪(2″或6″)1套、30m 或50钢卷尺1把、标志杆、25mm 宽高粘白色纸胶带、三角板、铅笔、橡皮、记录板、记号笔、细铁丝或细绳、工具包及个人工具、安全防护用具等。

四、方法和步骤小组成员进行讨论,确定放样方案1、从Z 点开始,用正倒镜分中法测设O 点B第X 工位正倒镜分中法定点,也称为外延定点。

将仪器置于Z点,正镜照准远处的B点,然后,倒转望远镜,在前视方向的视线上定出P’点,再以倒镜照准B点,然后以正镜前视方向,在视线上定出P”点,取P’P”的中点P,测Z-P量取距离L得到O点并标定之。

2、确定A、B、C、D点●瞄准前后仪器控制方向,用钢卷尺控制距离,定出前、后桩A、B,使AO=BO=(a+b)/2●将望远镜顺时针方向旋转90°,标定C桩,纵转望远镜钉D桩,同样使OC=OD=(a+b)/23、确定P、Q、M、N点●用细铁丝或钢尺连接AC,在此铁丝上量出AQ=0.707(a+d),AP=0.707(a-d)得P、Q两点●取2d线长,将两端分别至于P、Q两点,拉紧线的中点得M点,翻转至反方向即得N点。

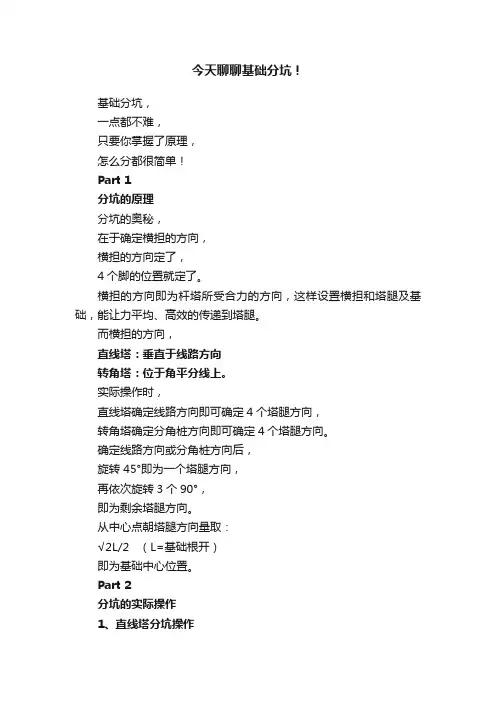

今天聊聊基础分坑!

今天聊聊基础分坑!

今天聊聊基础分坑!基础分坑,一点都不难,只要你掌握了原理,怎么分都很简单!Part 1分坑的原理分坑的奥秘,在于确定横担的方向,横担的方向定了,4个脚的位置就定了。

横担的方向即为杆塔所受合力的方向,这样设置横担和塔腿及基础,能让力平均、高效的传递到塔腿。

而横担的方向,直线塔:垂直于线路方向转角塔:位于角平分线上。

实际操作时,直线塔确定线路方向即可确定4个塔腿方向,转角塔确定分角桩方向即可确定4个塔腿方向。

确定线路方向或分角桩方向后,旋转45°即为一个塔腿方向,再依次旋转3个90°,即为剩余塔腿方向。

从中心点朝塔腿方向量取:√2L/2(L=基础根开)即为基础中心位置。

Part 2分坑的实际操作1、直线塔分坑操作2、转角塔分坑操作3、高低腿基础分坑操作注:::对于长短腿铁塔,不同接腿基础根开不同,因此Lb1取值要查对应接腿的根开!▲ 不同接腿对应不同根开4、偏心基础分坑操作5、台阶基础分坑操作台阶基础底板是个正方形,基础分坑时也要确定底板的位置和尺寸,方法如下:Part 3铁塔根开和基础根开基础根开:指相邻两基础中心的距离。

如果是地脚螺栓式,则表示地脚螺栓几何中心之间的距离。

铁塔根开:指相邻主角钢基准线间的距离。

简而言之:铁塔根开是主材角钢基准线间的距离,基础根开是主材角钢重心线之间的距离。

对于普通角钢塔,主材角钢基准线≠重心线,则基础根开=铁塔根开+基准线距×2。

因此基础根开>铁塔根开。

▲普通角钢塔基础根开>铁塔根开而对于双角钢塔、钢管组合塔,主材角钢基准线=重心线,则基础跟开=铁塔跟开。

▲双角钢角钢塔基础根开=铁塔根开▲双角钢塔腿▲钢管组合塔基础根开=铁塔根开最后强调:基础分坑请认准基础根开。

END。

杆塔基础分坑

杆塔基础分坑
然后按正方形分坑的方法,分别分出四个基础的坑位置及坑口 尺寸。
由于该基础的四个基础坑口尺寸、半根开不相同,分坑时必须 清楚各个坑的半根开距离和坑口尺寸,且不可分错。
分坑时可按计算尺寸和分坑草图,一步一步的分坑。
3、矩形铁塔基础的分坑 (方法一)
⑴ 采集数据 即由施工图纸查看,收集相
关数据。 ⑵ 分坑尺寸计算(平地情况)
计算公式:
A
2 l1 2 ( y1 b) 0.707( y1 b)
(小坑口近点)
2 l0 2 y1 0.707x
C
2 l1 2 ( y1 b) 0.707( y1 b)
D
(小坑口中心)
B
l2
2 2
(
y1
b)
0.707(
y1
b)
根开不等、坑口宽度也不等的分坑
(小坑口远点)
计算公式
出坑口中心点,钉出坑的远C、D点距离3点。 然后以各坑的1、3为基准,用2a取中法定出坑角3、4两点,则
得坑口位置。
如以A、B两点为基准,则其计算式中的 y 应换为 x ,重新计
算近点、中心点和远点距离。 在平地同样也可用尺子在C、D或A、B点直接钉出1、3点。
矩形分坑方法二
由于矩形铁塔的根开距离
A
L1
2 2
(ห้องสมุดไป่ตู้
y2
a)
0.707(
y2
a)
(大坑口近点) 2
L0 2 y2 0.707x
2
C
L1
2
( y2 a) 0.707( y2 a)
D
(大坑口中心)
B
L2
2 2
(
y2
a)
0.707(

铁塔基础分坑

铁塔基础分坑
1、直线正方形铁塔基础分坑
(1)、查看施工图纸中的相关关数据, 如基础跟开、基础半根开等 (2)、分坑尺寸计算
l2 2 ( x a ) 0.707( x a ) 2 2 ( x a ) 0.707( x a ) 2 2 x 0.707 x 2
l1
l0
式中:
l0 ——基础对角线跟开的一半,mm
x ——基础跟开宽度,mm a ——基础主柱宽度,mm
l1 ——基础近点到中线桩的水平距离,mm l2 ——基础远点到中线桩的水平距离,mm
备注:1、计算分坑尺寸的同时应将分坑的示意图画出来,示意图画的尽量标准、 清楚,便于分坑操作时参考; 2、计算的各项尺寸必须详细清楚,便于分坑操作时查看和核对,避免分 坑时产生错误。 (3) 、分坑步 在塔位中心桩 O 点出安放仪器,前视副桩 A,将水平度盘对准调零,顺时针 旋转望远镜 45°钉出水平桩 P3 点,沿 OE 方向自 O 点测量出 l1、l0、l2、 ,分别定出 点 1、3 和坑中心点;再次顺时针旋转仪器 45°(既此时的仪器的度数为 90°) , 钉出平行横担方向的桩 D,在沿着 OD 方向量出对应的 1/ 、 3/ ,根据主柱宽度 a 定出 2、4 两点。同理做出其他 3 个主柱的位置。
l0 ——基础对角线跟开的一半,mm
x ——基础跟开宽度,mm a ——基础主柱宽度,mm
l1 ——基础近点到中线桩的水平距离,mm l2 ——基础远点到中线桩的水平距离,mm
备注:1、计算分坑尺寸的同时应将分坑的示意图画出来,示意图画的尽量标准、 清楚,便于分坑操作时参考; 2、计算的各项尺寸必须详细清楚,便于分坑操作时查看和核对,避免分 坑时产生错误。 (3)、分坑步骤
2、转角正方形塔基础分坑

矩形分坑法

矩形分坑法介绍
在现实施工中常见的为正方形。

仪器首先只要对准顺线路方向桩,左右各45°打分坑桩即可。

要保证桩位在基础以外,基础中心从中心桩到分坑桩量基础根开的1/2对角线尺寸即可定位基础中心。

如果铁塔为矩形其分坑法如下:(二种内角和外角)外角法
仪器首先只要对准顺线路方向桩,前后左右为90°打分坑桩即可。

(即顺线路与横线路)基础中心位置定位从中心桩到分坑桩各量基础根开(A+B)/ 2尺寸钉上桩即可完成。

作图示例:单位mm
在图上假设铁塔为矩形AB = CD为侧面根开= 4500,AD = BC为正面根开= 5800。

辅助桩距离OP = OR = OQ = OS = 5150。

辅助桩用尼龙细绳连接(虚线所示)。

这时QM距离(即基础中心到辅助桩)
= 2/ 2×AD或2/ 2×AB. 正面与侧面都可以。

此方法开挖式不可使用,辅助桩保不住。

内角法:作图示例
仪器首先只要对准顺线路方向桩,前后打分坑桩(顺线路)距离= O O'= 1/2 O'O'=(正面跟开- 侧面跟开)/2
再对准线路方向桩左右各45°打分坑桩即可。

基础中心到O'桩的距离=2/ 2横线路根开。

开挖式基础的桩要留足余
地,包括最下层基础的最外面及放坡裕度。

输电线路工程铁塔基础施工山区全方位高低腿分坑及找正方法

山区矩形(正方形)插入式高低腿基础找正问题由于我们的施工队员在山区进行矩形(正方形)插入式高低腿基础施工的经验比较少,为了保证插入式基础的几何尺寸符合优良标准。

我们和施工队的技术人员在项目部研究方法,确定出了主角钢顶端斜距+坡比的施工方法。

具体方法如下:1.把仪器安放在基础中心桩位置调好后,把各基坑的坑地进行操平。

2.根据主角钢顶端正侧面根开,算出该腿主角钢顶点与线路方向的夹角。

把仪器转到此方向。

3.根据主角钢顶端半对角线,计算出角钢顶端与仪器中心的距离。

(22HS= ),用钢尺调整此距离,用支撑架S角钢顶与仪中心角钢顶端半对角仪器高正侧方向上固定主角钢。

(见下图)矩形与正方形全方位高低腿基础找正示意图4.然后用锤球检查调整主角钢正侧面坡比。

5.当满足顶端斜距与正侧面坡比后,再检查一次高差。

6.重复上面的3.4.5步骤,大约三次就把主角钢找好了。

7.最后根据主角钢顶端半对角线对正侧两面的角度差来控制角钢的偏扭。

当第一基矩形(正方形)插入式高低腿基础找好后,我们向其他施工班组推广了此方法。

2.2降基面、分坑测设2.2.1在上述线路复测没有问题后方可进行降基面和分坑测设。

2.2.2对于转角塔和需降基面的塔位中心桩,应在施工测量时在可靠位置上钉立辅助桩并做好记录,画好辅助桩简图,标出桩的相对位置和精确距离,以确保中心桩准确恢复。

2.2.3施工基面的测量方法,是用经纬仪测高程方法,根据设计给定的降基面数值及附近地势,给出降基面的范围桩。

另外,横线路必须钉立辅助桩,移出塔位中心桩(或标记),记录与中心桩的相对标高,以便检查衡量降基面的情况及降基面后恢复塔位中心桩。

◆用以上方法补钉的辅助桩必须牢固可靠,能保存到工程结束。

桩顶面用小钉标出精确位置和方向,将来以桩面上的小钉为准。

基础分坑所钉的位移桩和辅助桩2.2.4本工程的基面开方并非是指降低塔位中心桩所引起的,而是指由于清理每条腿基础施工作业面而发生的方量,本工程施工时,应尽量减少基面开方,以保护山区植被,防止水土流失,每条腿基础施工作业面下左图所示,岩石基础内边坡a值一般为1.0m,清理施工作业面时不能随意加大。

电力铁塔基础分坑方法

电力铁塔基础分坑方法电力铁塔是供电系统的重要组成部分,其基础设计和施工质量对于铁塔的稳定性和安全性至关重要。

在电力铁塔的基础分坑过程中,采用合适的方法可以确保基础的牢固性和稳定性。

本文将介绍电力铁塔基础分坑的方法。

一、基础分坑前的准备工作在进行电力铁塔基础分坑之前,需要进行一系列的准备工作。

首先,需要确定铁塔的设计要求和基础类型,根据这些要求确定分坑的尺寸和深度。

其次,需要对分坑区域进行勘测,了解地质条件和土壤情况,以便选择合适的施工方法和材料。

最后,要编制详细的施工方案和施工图纸,确保施工的顺利进行。

二、分坑的方法选择电力铁塔基础分坑的方法有多种,常见的有手工分坑和机械分坑两种。

1. 手工分坑手工分坑是最常见的一种方法,适用于小型铁塔基础的施工。

具体操作步骤如下:(1)确定分坑的位置和尺寸,根据设计要求进行标线。

(2)利用铁锹、镐等工具进行挖坑,注意坑的边缘要整齐光滑。

(3)挖至设计要求的深度后,进行坑底处理,确保坑底平整。

(4)根据设计要求,进行坑的加固处理,如加设钢筋网或灌注混凝土等。

2. 机械分坑机械分坑适用于大型铁塔基础的施工,具有高效、快速的优点。

主要有以下几种方法:(1)挖掘机分坑:利用挖掘机进行坑的挖掘和整理,可以快速完成大型铁塔基础的分坑工作。

(2)钻孔机分坑:利用钻孔机进行坑的钻孔和清理,适用于特殊地质条件下的基础施工。

(3)压土机分坑:利用压土机对坑底进行压实,提高基础的承载力和稳定性。

三、分坑过程中的注意事项在电力铁塔基础分坑的过程中,需要注意以下几点:(1)安全第一:施工人员要佩戴好安全帽、手套等防护用品,注意施工现场的安全。

(2)严格按照设计要求施工:分坑的位置、尺寸和深度要符合设计要求,避免出现偏差。

(3)合理选择施工方法:根据铁塔的类型和地质条件选择合适的分坑方法,确保基础的质量。

(4)及时处理坑底问题:坑底要平整、无杂物,如有不符合要求的情况及时处理。

(5)做好坑的加固工作:根据设计要求进行坑的加固处理,确保基础的稳定性。

线路基础复测;铁塔基础分坑;基础操平找正

⑷ 标村上注记的文字、符号应写清楚,以免混淆。 废置无用的桩应拔掉,以防误认为杆塔桩。
⑸ 对线路地形变化较大和杆塔间有跨越物,或者有 设计要求开方时,必须复测杆塔中心桩,地形凸起点,被 跨越物的标高;风偏对地距离可能不够处也应进行复测, 以与设计进行核对。
5.1 分坑前的准备工作 ① 分坑测量前必须编制分坑的明细表。该表内容有 杆塔型式、基础根开(正面和侧面)、基础对角线(包括 基坑远点、近点、中心点)及坑口尺寸等。 ② 对于终端、转角、换位等特殊杆塔,应依据设计 单位规定的中心桩位移值及位移方向列出明细表。 ③ 准备合格的木桩,规格为40mm×40mm×400mm。 ④ 必须在路径复测确认后方准开始分坑测量。 ⑤ 坑口宽度的计算,应结合基础型式和尺寸、坑深 及安全坡度来计算。
2、线路桩位复测项目 复测的主要项目有:直线杆塔中心桩复测、转角杆塔 中心桩复测、档距和标高的复测、丢桩补测。 ① 直线杆塔中心桩复测 依据设计勘测标定的两相邻直线杆塔中心桩为基准, 用正倒镜分中法(即重转法)检查杆塔中心桩是否正确。 对丢失的直线杆塔中心桩可用正倒镜分中法测量补钉,其 操作步骤如下:见图1所示。
