冷却水系统设计选用及施工说明
工业循环水冷却设计要求规范
工业循环水冷却设计规范(2009-05-16)目录第一章总则第二章冷却塔第三章喷水池第四章水面冷却附录本规范用词说明附加说明第一章总则第１．０．１条本规范适用于新建和扩建的敞开式工业循环水冷却设施的设计。
第１．０．２条工业循环水冷却设施的设计应符合安全生产、经济合理、保护环境、节约能源、节约用水和节约用地，以及便于施工、运行和维修等方面的要求。
第１．０．３条工业循环水冷却设施的设计应在不断总结生产实践经验和科学试验的基础上，积极开发和认真采用先进技术。
第１．０．４条工业循环水冷却设施的类型选择，应根据生产工艺对循环水的水量、水温、水质和供水系统的运行方式等使用要求，并结合下列因素，通过技术经济比较确定：一、当地的水文、气象、地形和地质等自然条件；二、材料、设备、电能和补给水的供应情况；三、场地布置和施工条件；四、工业循环水冷却设施与周围环境的相互影响。
第１．０．５条工业循环水冷却设施应靠近主要用水车间；并应避免修建过长的给水排水管、沟和复杂的水工建筑物。
第１．０．６条工业循环水冷却设施的设计除应执行本规范外，尚应符合现行有关的国家标准、规范的规定。
第二章冷却塔第一节一般规定第２．１．１条冷却塔在厂区总平面布置中的位置应符合下列规定：一、冷却塔宜布置在厂区主要建筑物及露天配电装置的冬季主导风向的下风侧；二、冷却塔应布置在贮煤场等粉尘污染源的全年主导风向的上风侧；三、冷却塔应远离厂内露天热源；四、冷却塔之间或冷却塔与其他建筑物之间的距离除应满足冷却塔的通风要求外，还应满足管、沟、道路、建筑物的防火和防爆要求，以及冷却塔和其他建筑物的施工和检修场地要求；五、冷却塔的位置不应妨碍工业企业的扩建。
第２．１．２条当环境对冷却塔的噪声有限制时，宜采取下列措施：一、机械通风冷却塔应选用低噪声型的风机设备；二、冷却塔周围宜设置消声设施；三、冷却塔的位置宜远离对噪声敏感的区域。
第２．１．３条冷却塔的集中或分散布置方案的选择，应根据使用循环水的车间数量、分布位置及各车间的用水要求，通过技术经济比较后确定。

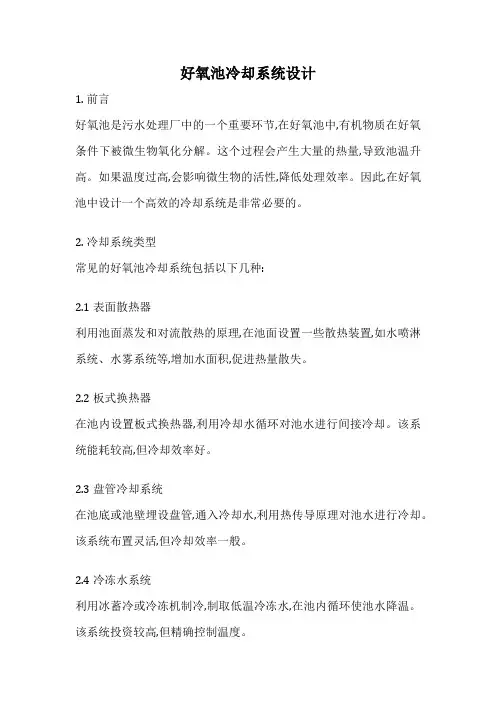

好氧池冷却系统设计
好氧池冷却系统设计
1. 前言
好氧池是污水处理厂中的一个重要环节,在好氧池中,有机物质在好氧条件下被微生物氧化分解。
这个过程会产生大量的热量,导致池温升高。
如果温度过高,会影响微生物的活性,降低处理效率。
因此,在好氧池中设计一个高效的冷却系统是非常必要的。
2. 冷却系统类型
常见的好氧池冷却系统包括以下几种:
2.1 表面散热器
利用池面蒸发和对流散热的原理,在池面设置一些散热装置,如水喷淋系统、水雾系统等,增加水面积,促进热量散失。
2.2 板式换热器
在池内设置板式换热器,利用冷却水循环对池水进行间接冷却。
该系统能耗较高,但冷却效率好。
2.3 盘管冷却系统
在池底或池壁埋设盘管,通入冷却水,利用热传导原理对池水进行冷却。
该系统布置灵活,但冷却效率一般。
2.4 冷冻水系统
利用冰蓄冷或冷冻机制冷,制取低温冷冻水,在池内循环使池水降温。
该系统投资较高,但精确控制温度。
3. 系统设计
好氧池冷却系统的设计需要综合考虑多方面因素,包括冷却负荷、能耗、投资成本、运行维护等,通常需要进行技术经济比选,选择最优方案。
同时还要注意防止因池水冷却而引起池水富氧不足的问题。
4. 总结
好氧池冷却系统的合理设计,对于确保污水处理工艺的正常运行至关重要。
设计时应充分考虑各种影响因素,选择适宜的冷却方式,并注意节能环保。
02S106中小型冷却塔选用及安装总说明
中小型冷却塔选用及安装总说明1、编制依据本图集是按照建设部“关于印发《二000年国家建筑标准设计编制工作计划》的通知”（建设【2000】110号文）、依据现行有关国家标准、规编制的。
2、使用围本图集适用于民用建筑空调制冷机组循环冷却水系统，工业循环冷却水系统经计算复核可参照选用。
3、编入本图集的玻璃钢冷却塔主要类型3.1 塔型：逆流塔、横流塔、喷射塔；3.2 噪声：冷却塔的噪声等级为低噪声型、超低噪声型。
其噪声指标应符合国家标准《玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却塔》（GB7190.1-1997）的规定：冷却塔的噪声指标规定值 dB(A)3.3冷却塔标准设计工况：进水温度t1=37℃、出水温度t2=32℃、设计温差△t=5℃、湿球温度τ=28℃、干球温度θ=31.5℃、大气压力P=99.4KPa；3.4单台塔名义冷却水量Q=100～800m3/h(部分塔型至1000m3/h）；3.5阻燃性能：玻璃钢塔体及填料的氧指数不应低于28，均为阻燃型。
4、冷却塔的选用及系统控制4.1设计人员应根据该型冷却塔的技术性能参数、热力特性曲线（或非标准工况水量选用表）进行选用。
设计循环水量不宜超过冷却塔的额定冷却水量；当设计循环水量小于额定冷却水量的80%时，应对冷却塔的配水装置进行校核并由生产厂家做出相应调整。
4.2选用冷却塔时所采用的空气干球温度和湿球温度，应为当地历年平均不保证50h的干球温度，并应与所服务建筑空调系统设计计算干球温度和湿球温度相一致。
4.3冷却塔一般不设备用，其台数宜与所服务空调系统制冷机组台数相匹配。
4.4根据环境对噪声的要求，区别选用低噪声或超低声冷却塔。
4.5冷却塔的进水压力应符合所选用塔形的要求，循环水泵的扬程不宜过高，否则易产生飘水现象。
4.6对于最冷月平均气温低于-8℃的地区，且冬季也需要运行的空调系统，冷却塔选用及订货时应特别说明，以便生产厂家采取必要的防冻措施。
冷却水系统设计选用及施工说明详解
冷却水系统设计选用及施工说明1空调冷却水系统的定义与分类1.1空调冷却水系统的定义：吸收空调制冷设备冷凝器排热，并将此热量排入大气，低温水体，低温土壤，传递给显热回收装置，传递给水——水热泵机组或是几种状态兼而有之的循环水系统．1.2空调冷却水系统分类1.2.1按照流经空调制冷设备冷凝器的冷却水是否与大气接触分为开式冷却水系统和闭式冷却水系统．1.2.2按照空调制冷设备冷凝器排热渠道分为单一型系统（如仅通过冷却塔向大气排热）和耦合型系统（如设有冷却塔的井水抽灌型与埋管型地源热泵系统）1.2.3按照冷却水低位热能是否利用分为单纯冷却型（冷凝热不利用）和热回收型．1.2,4冬季供冷型，冬季不经空调制冷设备由冷却塔直接制备空调冷水．2空调冷却水系统设计原则2.1系统形式的确定2.1.1除非水质要求严格，冷却水宜采用开式系统．2.1.2对井水抽灌型地源热泵空调系统．当按设计制热工况负荷确定的水浑流量不能满足设计制冷工况的排热要求时，经技术经济分析可考虑采用耦合式冷却水系统．2.,.3对地埋管地源热泵空调系统，属于下列条件之一时，应采用耦合式冷却水系统：1）当按制热设计工况负荷确定的地埋管换热器热交换能力不能满足制冷设计工况的排热要求时；2）空调设备全年向土壤的总排热量大于总取热量25%时．2.1.4空调制冷设备制冷工况运行时间长，且有集中生活热水需要，可采用热回收空调冷却水系统，常用形式有两种：一种是空调制冷设备设有专门用于热回收的冷凝器，用于自来水预热；一种是设有热泵热水机组的空调冷却水系统．2.1.5空调系统冬季有供冷需求，当地冬季气象参数能使冷却塔出水温度满足冬季空调系统要求，且持续时间足够长时，宜考虑采用能实现冷却塔冬季直接供冷的冷却水系统形式．2.2系统的设计要点2.2.1空调冷却水系统由空调制冷设备水冷式冷凝器，循环水泵、冷却塔，除污器和水处理装置等组成．通常无需设置冷却水箱或水池．2.2.2提倡实现冷却塔风机的集中控制．以在系统部分负荷运行时，能充分利用冷却塔组的自然冷却能力，减少冷却塔风机的运行时间．降低能耗．2.2.3通过共用集管连接的冷却塔．其冷却水管道系统的设计应实现各塔间的流量平衡．并使接水盘水位相同。
闭式循环冷却水系统设计
4 闭式循环冷却水系统设计参数
4.1
a
闭式冷却塔的排热量
标准工况排热量
通常闭式冷却塔生产厂家所提供的设备能力，
均为标准设计工况(大气压力 P=1.004×105)、
（室外空
气计算湿球温度 t=28℃）的数据。
Q 标=1.16L(t1-t2)kW
t1 冷却水进塔温度；t2 冷却水出塔温度。
计算总量的 1.2 倍。当工艺用户的冷却水进、出口
温度相等时冷却水水量为：
W=∑Q/cρ(tg-th)
W- 总水流量，m3/h；∑Q - 用户设计热负荷的总和，kW（取计
算热负荷的 1.2 倍）；c - 水的比热容，可取 c=4.19kJ/ kg.℃； tg、th－
供、回水温度，
℃；
ρ-水的密度（kg/m3）可取 1000 kg/ m3。
压力状况，采取可效的措施，保证系统安全良好的
ρν 2
2g
ΔPk-局部的的摩擦压力损失（MPa）；Le-阀门和管件的当量长
膜膨胀水罐或补水泵变频定压方式。
闭式循环系统为维持系统内水力工况稳定，必
λρν 2 L e
·
2g Di
阻力系数法: Δ P k = 10-5· K R
当采用开式膨胀水箱有困难时，可设置闭式隔
32℃，
湿球温度 T=26.4℃，
水质需软化、过滤处理。
1）本次设计选用低噪声型密闭式冷却塔，一期
分 4 个单元，型号 KMB-364TR, 冷却水量为 Q=40m3/
h，湿球温度 T=26.4°C , △t=8°c,出水温度为 32℃。
冷却塔自带冬季防冻控制单元包括控制柜。
王靖等：
空调冷却冷冻水管道系统详细施工及方案
空调冷却冷冻水管道系统详细施工及方案目录一、前言 (3)1.1 编制依据 (3)1.2 工程概况 (4)1.3 施工目的和意义 (5)二、空调冷却冷冻水管道系统设计 (6)2.1 设计原则与要求 (7)2.2 系统原理图绘制 (8)2.3 主要设备选型与配置 (10)2.4 管道布置与安装 (12)2.5 控制系统设计 (14)三、施工准备 (15)3.1 材料与设备准备 (17)3.2 施工工具与机具准备 (19)3.3 施工场地布置与管理 (20)3.4 安全与环保措施 (21)四、管道施工 (22)4.1 管道敷设 (23)4.1.1 管道支架制作与安装 (24)4.1.2 管道焊接 (26)4.1.3 管道试压与清洗 (28)4.2 管道连接 (29)4.2.1 管道螺纹连接 (30)4.2.2 管道法兰连接 (31)4.2.3 管道焊接连接 (31)4.3 管道敷设质量控制 (32)五、设备安装 (33)5.1 冷冻机组安装 (35)5.2 冷却塔安装 (36)5.3 水泵安装 (37)5.4 管道及设备支架安装 (37)六、系统调试与运行维护 (38)6.1 系统调试 (40)6.2 系统试运行 (41)6.3 系统日常运行与维护 (42)七、工程验收与移交 (43)7.1 工程验收标准与程序 (44)7.2 工程验收内容与方法 (45)7.3 工程移交与资料归档 (47)八、总结与展望 (48)8.1 工程总结 (49)8.2 未来展望与改进方向 (50)一、前言随着现代建筑技术的不断发展，空调系统已经成为了建筑物中不可或缺的一部分。
空调系统的主要功能是调节室内温度，提供舒适的环境。
而冷却冷冻水管道系统作为空调系统的重要组成部分，其施工质量直接影响到整个空调系统的运行效果和使用寿命。
本文将详细阐述冷却冷冻水管道系统的施工及方案，以期为相关施工人员提供参考和指导。
本文档首先介绍了冷却冷冻水管道系统的基本概念、原理和作用，然后详细阐述了冷却冷冻水管道系统的施工方法、技术要求和注意事项，最后给出了冷却冷冻水管道系统的验收标准和维护保养建议。
空调冷却冷冻水管道系统详细施工及方案
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时，应设套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。
2.14除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。
冰蓄冷系统的设计与施工
冰蓄冷系统的设计与施工一、工程概述XXXX位于XX东侧，建设单位是XXX房地产开发有限公司。
该建筑物功能类型为办公，酒店，银行办公的综合大厦，总建筑面积11.6万平方米。
是全国最大的冰蓄冷工程项目。
该项目由XXXX安装工程有限公司第一项目部进行施工安装。
本系统主要是为该建筑提供空调冷冻水，冷冻站在地下3层;机房建筑面积1200m2(蓄冰槽520m2)。
冷冻站采用蓄冰空调系统，充分利用夜间廉价的低谷电力储存冷量，补充在电力高峰期的空调冷负荷需要，节约系统运行成本。
二、设备配置（一）冷源1.双工况螺杆式冷水机组3台(YSFAFAS55CNES)约克(合资)2.基载离心式冷水机组2台（YKFBEBH55CPE）约克(合资)（二）冷却塔:大连斯频得冷却塔共计5台，CTA-600UFWS两台，CTA-450UFWS三台。
（三）板式换热器:丹麦APV 板式换热器共计3台，选用APV板式换热器J185-MGS16/16。
（四）蓄冰槽（现场加工）蓄冰槽共有六台，最大蓄冰量31787.2KW(9040RT)。
(见表1)（五）乙二醇循环水泵:德国KSB乙二醇循环水泵共计4台，其中1台备用，并配4台变频器。
（六）冷却水循环泵:德国KSB冷却水循环泵选用卧式离心泵4台，其中1台备用。
三、运行策略:（一）负荷说明根据建筑使用情况及初步设计估算结果，整幢大楼的尖峰冷负荷为11428KW（3250RT）。
由于气温变化，空调系统在整个运行期间日负荷大小会有变化，根据负荷分布情况，出100%负荷情况逐时空调负荷:(见表2)蓄冰的模式可采用全部（全量）蓄冰模式或部分（分量）蓄冰模式。
本工程采用部分蓄冰模式。
根据采暖通风专业提供的建筑物设计日100%负荷如下:最大小时冷负荷:11428KW（3250RT）设计日冷负荷:151705KWH（43144RTH）最大小时基载冷负荷:2286KW（650RT）扣除基载冷负荷后的最大小时冷负荷:9142.33KW（2600RT）扣除设计日基载冷负荷后冷负荷:96852.4KWH（27544RTH）（二）系统流程简述本设计蓄冰设备选用冰球式蓄冰设备，系统选用串联单循环回路方式，在循环回路中，乙二醇制冷主机置于蓄冰装置上游。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却水系统设计选用及施工说明1空调冷却水系统的定义与分类1.1空调冷却水系统的定义：吸收空调制冷设备冷凝器排热，并将此热量排入大气，低温水体，低温土壤，传递给显热回收装置，传递给水——水热泵机组或是几种状态兼而有之的循环水系统．1.2空调冷却水系统分类1.2.1按照流经空调制冷设备冷凝器的冷却水是否与大气接触分为开式冷却水系统和闭式冷却水系统．1.2.2按照空调制冷设备冷凝器排热渠道分为单一型系统（如仅通过冷却塔向大气排热）和耦合型系统（如设有冷却塔的井水抽灌型与埋管型地源热泵系统）1.2.3按照冷却水低位热能是否利用分为单纯冷却型（冷凝热不利用）和热回收型．1.2,4冬季供冷型，冬季不经空调制冷设备由冷却塔直接制备空调冷水．2空调冷却水系统设计原则2.1系统形式的确定2.1.1除非水质要求严格，冷却水宜采用开式系统．2.1.2对井水抽灌型地源热泵空调系统．当按设计制热工况负荷确定的水浑流量不能满足设计制冷工况的排热要求时，经技术经济分析可考虑采用耦合式冷却水系统．2.,.3对地埋管地源热泵空调系统，属于下列条件之一时，应采用耦合式冷却水系统：1）当按制热设计工况负荷确定的地埋管换热器热交换能力不能满足制冷设计工况的排热要求时；2）空调设备全年向土壤的总排热量大于总取热量25%时．2.1.4空调制冷设备制冷工况运行时间长，且有集中生活热水需要，可采用热回收空调冷却水系统，常用形式有两种：一种是空调制冷设备设有专门用于热回收的冷凝器，用于自来水预热；一种是设有热泵热水机组的空调冷却水系统．2.1.5空调系统冬季有供冷需求，当地冬季气象参数能使冷却塔出水温度满足冬季空调系统要求，且持续时间足够长时，宜考虑采用能实现冷却塔冬季直接供冷的冷却水系统形式．2.2系统的设计要点2.2.1空调冷却水系统由空调制冷设备水冷式冷凝器，循环水泵、冷却塔，除污器和水处理装置等组成．通常无需设置冷却水箱或水池．2.2.2提倡实现冷却塔风机的集中控制．以在系统部分负荷运行时，能充分利用冷却塔组的自然冷却能力，减少冷却塔风机的运行时间．降低能耗．2.2.3通过共用集管连接的冷却塔．其冷却水管道系统的设计应实现各塔间的流量平衡．并使接水盘水位相同。
2,2.4通过共用集管连接的多台空调制冷设备与多合冷却塔组成的冷却水系统的设计应采取措施，避免系统在“减”合数运行时，冷却水在冷却塔与冷凝器处的‘旁流’：即冷却水流过风机不工作的冷却塔和停止工作的冷机冷凝器．2.2.5冷却塔的设置位置，应保证：1）其接水盘的最低水位成为冷却水系统的最高点；2）额定流量运行时冷却水循环泵进口处不应产生负压；2.2.6冷却水循环泵相对于冷凝器的安装位置宜根据空调制冷设备的冷凝器额定承压能力确定．2,2.7冷却水系统的温差应与空调制冷设备冷凝器的工况要求相适应．当采用大温差参数时，必须符合空调制冷设备的技术要求，进行冷却塔的性能校核，并应综合空调制冷设备能耗与冷却水系统进行技术经济评价．2.2.8电动空调制冷设备的冷却水系统宜设计为定流量运行．吸收式空调制冷设备的冷却水系统可设计为变流量运行．变流量冷却水系统的交流量范围应与空调制冷设备的技术要求相适应，并应采取保证机组安全运行的下限流量控制措施．2.2.9交流量冷却水系统应采用循环水泵变频调速，控制逻辑宜为：保证水冷冷凝导合理进水温度的定温差控制．2.2.10 热回收型空调冷却水系统，必须设有能实现功能转换与确保排除全部冷凝热的控制装置。
3 冷却塔3.1 冷却塔的类型和性能标准。
空调制冷较多采用抽风式（机械抽风、喷射抽风）低温型冷却塔。
冷却塔分类见下表：3.2几种常用冷却塔的适用条件3.2.1机械通风开式冷却塔包括抽吸型与鼓风型两种，通过风机排出水蒸气降低冷却水温度来排除空调系统及制冷压缩机做功转换的热量．系统循环冷却水与从直接触，适用于多数民用建筑中央空调系统，但不适用于水环热泵等水冷分散型空调系统（如用于此类空调系统时应与水——水换热器配合使用）．与闭式冷却塔相比，冷却效率高，冷幅较小，有利于冷水机组COP值的提高．冷却水与大气直接接触．需设置冷却水水质处理系统．3.2.2鼓风型冷却塔由于采用离心风机．压头大但嗓音小，除风机进口和空气出口外，其他部位均封闭可以接风管．适用于设在室内、半室内、下沉地面等较恶劣的环境．且填料处于半封闭状态，有利于冬季防冻．3.2.3喷射式冷却塔是开式冷却塔的另一种形式，利用冷却水通过布水器喷嘴产生的喷射诱导通风作用替代冷却塔风机．排走水蒸气，降低水温．此种冷却塔亦称无风机（无动力）冷却塔，实际上并非无动力，只是排走冷却水水蒸气的动力不是冷却塔风机，而是冷却水循环泵的额外扬程·相对于机械通风冷却塔，此种冷却塔噪声较低．无运转部件，较适合对嗓声环境要求严格的场合·除前述特征外，此种冷却塔的特征与机械通风开式冷却塔相同．3.2.4闭式冷却塔相当于将开式机械通风冷却塔与换热器组合在一起，通常外形与开式冷却塔相似．由于实现了冷却水的闭式循环，冷却水水质易于控制．常用于对冷却水水质要求较高的工艺生产过程．在空调系统中适用于水环热泵等水冷分散型空调水系统，可实现冬季运行．相对于开式冷却塔加换热器的闭式冷却水系统．冷却效率更高，但闭式冷却塔的造价较高．3.3空调用冷却塔的性能标准．冷却塔标准设计工况为：进水温度37℃，出水温度32℃，湿球温度28℃，设计温差5℃．此性能标准不应与制冷机标准工况混淆．3.4冷却塔的选用原则与选型计算3.4.1选用原到二1）应优先选用无布水压力要求的节能型冷却塔．2）安装与景观条件允许时，宜优先采用逆流型冷却塔．3）应根据建筑空调制冷设备类型与环境要求确定冷却塔的具体形式，并宜优先选用机械通风开式冷却塔．4）冷却塔的出水温度，进出口水温差和循环水量．在夏季空调室外计算湿球温度条件下．应满足空调制冷设备的工况要求．5）多台冷却塔通过共用集管连接时，其合数宜与冷却水泵台数对应．6）供暖室外计算温度在0℃以下的地区，冬季运行的冷却塔应采取防冻措施，其原则如下：①宜单独设置，且应采用自身有利于防冻的冷却塔类型．②设在室外的补水管、冷却水供回水管应保温并采取伴热措施，存水的冷却塔底盘也应设置伴热设施．③设置能通过全部或部分循环水量的旁通水管．7）冷却塔的制作材料应符合防火要求．其燃烧性能不应低于B1级．3.4.2选型步骤1）确定气象参教：①基本气象参数应包括空气干球温度T d(℃）、空气湿球温度Tw（℃），大气压力p（k Pa），夏季主导风向．风速或风压，冬季最低气温等．②冷却塔设计计算所采用的空气干、湿球温度，应与空调系统的夏季室外空气计算干、湿球温度相吻合，并应采用历年平均不保证50h的温度值．③在选用气象参数时，应考虑因冷却塔排出的湿热空气回流和干扰对冷却效果的影响，必要时应对干、湿球温度进行附加．如：多台冷却塔布置时，取当地空调计算湿球温度值附加0.1℃~1.3℃作为冷却塔选型用湿球温度．④冷却塔选型的设计风压值应大于冷却塔安装场所设计风压值．2）确定冷却水参数：查阅空调制冷设备样本，确定设计工况时冷凝器的进水温度与流量，进而确定冷却水系统的温度和温差．3）确定冷却塔设计水量G:G=1.13600QρC∆t=0.953Q∆t(m3h)式中1.1——余量系数Q——空调制冷设备冷凝热（kW），Q=空调制冷设备制冷量+压缩机输入功率；ρ——35℃时水的密度（993.96kg/m³）；C——水的定压比热（4.1784Kj/kg•k）∆t——冷却水系统温差（℃）。
