常见的VLAN配置类型讲解
VLAN的配置说明和案例
VLAN相关知识和配置一、VLAN相关知识。
1、VLAN不是一种新的局域网，而是在由交换机构成的局域网上提供的一种服务。
类似于分组、划块等思想。
2、VLAN配置过程，要注意的问题。
（1）同一交换机上不要划分太多的VLAN，会导致不同VLAN间交换复杂。
（2）不同VLAN之间的数据交换必须通过网络上交换才能完成。
所以必须要使用路由器或三层交换机。
3、VLAN能够隔离广播风暴，同时能增加安全性。
4、交换机端口配置前默认的VLAN为VLAN 1。
二、VLAN的配置方法1、静态方式是最基本的方式，是基于端口配置，也是最基本的配置方式。
2、动态方式是基于地址和协议配置。
如IP地址，MAC地址等。
三、配置VLAN的过程（在思科仿真软件下）1、在全局模式下，先创建VLAN，使用的命令Switch(config)#VLAN VLAN编号。
例：Switch(config)#vlan 10 ；创建VLAN 102、将端口加入到创建的VLAN中。
命令如下：（1）进入某端口，使用int 端口号。
例：int f0/1 回车，执行结果为：Switch(config-if)#（2）将端口加入到VLAN中，命令如下：Switch(config-if)#Sw acc vlan 10 ；将端口f0/1加入到vlan 10当中。
说明：（1）同一交换机属于同一VLAN的主机可想到通信。
不同VLAN之间必须通过三层交换。
（2）跨交换配置VLAN时，要注意交换机之间端口的配置。
四、跨交换机相同VLAN之间的通信。
1、当VLAN在不同交换上进行了配置时，要将交换机相连的端口配置成TRUNK链路，并且允许多个VLAN通过或允许所有VLAN通过，才能保证相同的多个VLAN间通信。
2、配置过程：按前述配置好VLAN。
然后将两个交换所连接的端口配置成TRUNK。
允许需要通信的VLAN通过TRUNK链路。
五、不同VLAN之间通信的配置过程。
1、使用路由器。
vlan的基本类型
vlan的基本类型
VLAN的基本类型包括：
1. 默认VLAN（Default VLAN）：交换机出厂默认配置的VLAN，通常是VLAN 1。
2. 数据VLAN（Data VLAN）：用于传输用户数据的VLAN，如主机连接到交换机进行数据通信。
3. 管理VLAN（Management VLAN）：用于管理交换机的VLAN，如配置交换机的接口和协议。
4. 带外（Out-of-Band）VLAN：用于管理网络设备的VLAN，与数据通信隔离，确保可靠性和安全性。
5. 本地VLAN（Native VLAN）：用于处理未标记的数据帧，通常用于处理某些旧设备不能识别VLAN标签的情况。
6. 通道（Trunk）VLAN：用于传输多个VLAN之间的数据流量，在交换机之间建立虚拟链路。
7. VLAN范围（VLAN Range）：用于定义一组连续的VLAN ID，方便管理和配置相同属性的VLAN。
校园网中VLAN的划分与配置
校园网中VLAN的划分与配置校园网的网络设计中，VLAN的划分及配置是一个非常重要的部分。
VLAN是一种虚拟局域网技术，可以把一个物理局域网分割成多个虚拟的局域网，实现不同子网间的互相隔离和通信。
以下将介绍在校园网中VLAN的划分和配置。
一、VLAN的划分在校园网中，VLAN的划分主要是根据网络架构和设备使用情况来确定哪些设备需要处于同一VLAN中，哪些需要隔离。
比如，学生宿舍、教学楼、实验室等区域一般会进行分别划分到不同的VLAN中。
二、VLAN的配置VLAN的配置是通过交换机的端口、VLAN ID和VLAN端口配置等来实现的。
（1）交换机端口配置交换机端口的配置一般包括端口的模式、速率、双工模式等。
其中，端口的模式可以选择Trunk或Access。
Trunk为交换机之间传输多个VLAN的信息，Access端口主要用于连接终端设备。
教学楼的端口可以配置为Access端口，宿舍楼的端口可以配置为Trunk端口。
（2）VLAN ID配置VLAN ID是用来标识不同VLAN的数字，不同VLAN的ID 不能重复。
在交换机中可以通过VLAN ID来划分不同的VLAN，实现VLAN之间的互相隔离。
根据实际情况，可以将区域划分为不同的VLAN，并为每个VLAN分配不同的VLAN ID。
例如，教学楼可以配置为VLAN 10，实验室可以配置为VLAN 20，宿舍楼可以配置为VLAN 30。
（3）VLAN端口配置交换机中的每个端口都可以设置为属于特定的VLAN，也可以被设计为是一个“未标记的端口”。
这时候，交换机会将该端口的传输数据包上标注上VLAN的ID，以此进行传输。
在校园网中，可以将每个端口与正确的VLAN进行匹配。
总结VLAN的划分和配置是校园网设计中非常重要的一部分，可以实现不同子网的有效隔离和通信。
通过合理划分VLAN并进行端口、VLAN ID和VLAN端口等的配置，可以更加有效地管理整个网络。

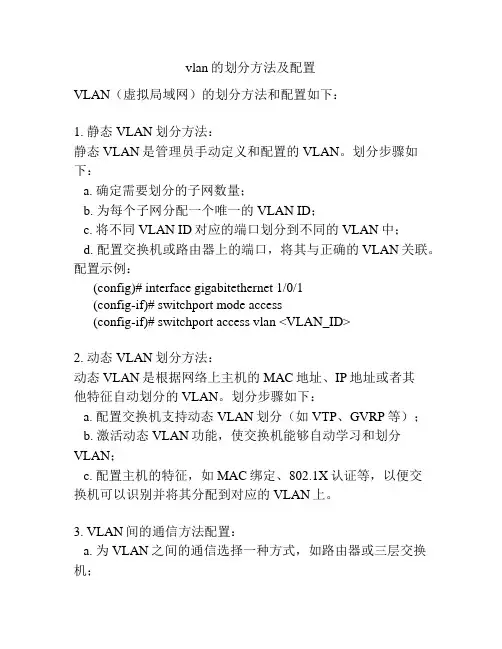

vlan的划分方法及配置
vlan的划分方法及配置VLAN（虚拟局域网）的划分方法和配置如下：1. 静态VLAN划分方法：静态VLAN是管理员手动定义和配置的VLAN。
划分步骤如下：a. 确定需要划分的子网数量；b. 为每个子网分配一个唯一的VLAN ID；c. 将不同VLAN ID对应的端口划分到不同的VLAN中；d. 配置交换机或路由器上的端口，将其与正确的VLAN关联。
配置示例：(config)# interface gigabitethernet 1/0/1(config-if)# switchport mode access(config-if)# switchport access vlan <VLAN_ID>2. 动态VLAN划分方法：动态VLAN是根据网络上主机的MAC地址、IP地址或者其他特征自动划分的VLAN。
划分步骤如下：a. 配置交换机支持动态VLAN划分（如VTP、GVRP等）；b. 激活动态VLAN功能，使交换机能够自动学习和划分VLAN；c. 配置主机的特征，如MAC绑定、802.1X认证等，以便交换机可以识别并将其分配到对应的VLAN上。
3. VLAN间的通信方法配置：a. 为VLAN之间的通信选择一种方式，如路由器或三层交换机；b. 配置设备上的虚拟接口（SVI），将其与相应的VLAN关联；c. 配置VLAN间的路由或三层交换，使得不同VLAN的主机可以进行互通。
配置示例：(config)# interface vlan <VLAN_ID>(config-if)# ip address <IP_ADDRESS> <SUBNET_MASK>需要注意的是，具体的配置方法可能会因厂商和设备型号的不同而有所差异。
请根据实际情况和设备的用户手册进行配置。
交换机VLAN的划分和配置方法
交换机VLAN的划分和配置方法VLAN是Virtual Local Network的缩写，翻译为中文就是虚拟局域网。
主要功能是为了减少冲突域、隔离广播域，以及更好地管理上网终端。
交换机vlan工作原理是，数据进入交换机端口时被打上vlan 标记（tag）。
数据从交换机端口发出时，会被去除标记。
而在交换机内部，只有端口的vlan ID包含数据的vlan tag时，才会被转发。
1、VLAN划分方法VLAN划分主要根据其功能来进行划分。
通常可以根据不同的出发点来做不同的划分。
比如：•为了减少部门之间的访问，可以为每个部门规划一个VLAN；•为了管理方便，可以为网络设备的管理单独划分一个VLAN；•为了区分无线网络，可以将无线网络单独划分一个VLAN；•为了区分服务器和终端电脑，可以为服务器单独规划一个VLAN；•为了保障视频监控的网络质量，可以为视频网络单独划分一个VLAN（或者干脆独立一个交换机）；•如果单位有计划采用基于802.1x+动态VLAN的策略，那需要规划动态VLAN；•VLAN之间按需开通互相访问，一般情况下通过三层交换机转发。
•划分了多个VLAN的交换机，上行口需规划Trunk模式，允许多VLAN上行；2、VLAN的配置方法配置VLAN属于网络工程师比较基础的工作，配置相对简单。
首先用console线连接交换机的com口，并用secuCRT类似终端软件来进行配置。
这里以思科交换机为例说说配置方法：①、样例：添加VLAN 11，并增加端口1-10到其中c2960S>enPassword:c2960S#conf tc2960S(config)#vlan 11c2960S(config-vlan)#exitc2960S(config)#interface range gigabitEthernet 0/1 -11c2960S(config-if-range)#switchport access vlan 11c2960S(config-if-range)#endc2960S#wr配置更多VLAN，可以依样画葫芦，照着样例配置即可。
vlan划分方式和特点
vlan划分方式和特点VLAN (Virtual Local Area Network) 是一种在单个物理网络上划分多个逻辑网络的方法。
通过创建VLAN，可以将网络划分为多个部分，使不同的用户或设备可以在各自的逻辑网络中进行通信，从而提高网络的灵活性和安全性。
下面将介绍几种常见的VLAN划分方式和它们的特点。
1. 端口VLAN划分：这是最常用的VLAN划分方式之一。
通过将交换机的端口分配给不同的VLAN，可以实现根据端口或端口范围将设备分组到相应的VLAN中。
这种方式易于部署和管理，适用于小型网络环境。
2. MAC地址VLAN划分：这种方式是根据设备的MAC地址将其分配到不同的VLAN中。
通过识别设备的MAC地址，可以实现对特定设备进行VLAN划分和管理。
这种方式适用于需要更加精细的设备管理和控制的环境。
3. IP地址VLAN划分：这种方式是根据设备的IP地址将其分配到不同的VLAN中。
通过识别设备的IP地址，可以根据其归属子网将其划分到相应的VLAN中。
这种方式适用于需要按照网络子网进行管理和控制的环境。
4. 协议VLAN划分：这种方式是根据设备的通信协议将其分配到不同的VLAN中。
通过识别设备所使用的通信协议，可以实现对不同协议类型的设备进行VLAN划分和管理。
这种方式适用于需要根据特定协议类型进行管理和控制的环境。
每种VLAN划分方式都有其独特的特点和适用场景。
选择适合自己网络环境的划分方式可以提高网络的效率和安全性。
无论选择哪种方式，建立清晰的VLAN划分策略是十分重要的，同时需要进行合理的规划和管理，以确保VLAN之间的通信和隔离生效。
vlan的划分方法及配置
vlan的划分方法及配置VLAN的划分方法及配置。
VLAN（Virtual Local Area Network）是一种虚拟局域网技术，通过将网络设备划分成多个逻辑上的局域网，实现不同用户或设备之间的隔离和通信。
VLAN的划分方法及配置对于网络管理和优化至关重要。
本文将介绍VLAN的划分方法及配置，帮助读者更好地理解和应用这一技术。
1. VLAN的划分方法。
VLAN的划分方法主要有基于端口、基于MAC地址和基于协议。
基于端口的划分方法是将交换机的端口划分到不同的VLAN中，实现不同VLAN之间的隔离。
基于MAC地址的划分方法是根据设备的MAC地址将其划分到不同的VLAN中，实现设备级别的隔离。
基于协议的划分方法是根据网络协议将不同类型的流量划分到不同的VLAN中，实现流量级别的隔离。
2. VLAN的配置。
VLAN的配置主要包括VLAN的创建、VLAN的划分和VLAN的配置。
首先，需要在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。
然后，将端口划分到相应的VLAN中，实现不同VLAN之间的隔离。
最后，对VLAN进行相应的配置，如VLAN间的路由配置、VLAN的名称和描述配置等。
3. VLAN的划分方法及配置实例。
假设有一个企业网络，需要将不同部门的员工划分到不同的VLAN中，并实现不同VLAN之间的隔离。
首先，可以根据部门的不同创建不同的VLAN，如销售部门、研发部门和市场部门。
然后，将交换机的端口划分到相应的VLAN中，如将销售部门的端口划分到销售部门的VLAN中。
最后，对每个VLAN进行相应的配置，如配置VLAN间的路由、配置VLAN的名称和描述等。
4. 总结。
VLAN的划分方法及配置是企业网络管理中非常重要的一部分，通过合理的划分和配置，可以实现不同用户或设备之间的隔离和通信，提高网络的安全性和可管理性。
在实际应用中，需要根据实际情况选择合适的划分方法，并进行相应的配置，以实现网络的优化和管理。
vlan种类总结
Vlan 种类总结一、Standard VLAN业务1、Standard VLAN通过把不同的端口划分到不同的VLAN，可以实现用户二层隔离；把不同的端口划分到在同一VLAN可以实现二层互通。
2、目前版本不支持Standard VLAN增加业务虚端口。
二、Smart VLAN 业务1、SmartVLAN通过添加多个下行端口以及一个或多个上行端口，由系统自动创建上行端口和下行端口内部映射关系，实现用户之间二层报文的隔离。
三、Mux VLAN 业务1、MUX VLAN只能添加一个业务端口但是可以添加多个上行端口，用于需要用VLAN来区分用户的场合四、Super VLAN 业务1、SuperVLan是一个虚拟的三层接口。
它可以添加多个SubVlan，并且这些SubVlan共享一个三层接口，从而达到节省IP网段的目的。
2、SubVlan是SuperVLAN的子VLAN。
SmartVLAN、MUXVLAN 或者标准VLAN都可以加入到SuperVLAN作为SubVLAN，但前提是该VLAN必须是已经创建好的VLAN。
五、QinQ VLAN业务1、QinQ VLAN特性主要是为了满足私网VLAN和业务能直接透明传输到对端。
2、MA5600接收到底层带私网VLAN（Customer VLAN ）的报文后，在该报文上再打上一层SP VLAN（Service Provider VLAN 服务提供商），这样MA5600只要创建一个QinQ VLAN，就可以把私网VLAN 直接透明传输到对端，大大节省了公网VLAN ID资源。
3、QinQ VLAN是VLAN的一种属性，只需要在创建VLAN后指明其属性为QinQ 即可。
六、VLAN Stacking业务1、VLAN Stacking特性通过给用户报文打上两层标签来实现报文选路和标识用户的功能。
2、MA5600接收到底层不带VLAN的报文后，在该报文上打上两层VLAN（SP VLAN＋Customer VLAN）后转发出去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的VLAN配置类型讲解
VLAN在交换机上的实现方法，可以大致划分为六类:
1. 基于端口划分的VLAN
这是最常应用的一种VLAN划分方法，应用也最为广泛、最有效，目前绝大多数VLAN协议的交换机都提供这种VLAN配置方法。
这种划分VLAN的方法是根据以太网交换机的交换端口来划分的，它是将VLAN交换机上的物理端口和VLAN 交换机内部的PVC(永久虚电路)端口分成若干个组，每个组构成一个虚拟网，相当于一个独立的VLAN交换机。
对于不同部门需要互访时，可通过路由器转发，并配合基于MAC地址的端口过滤。
对某站点的访问路径上最靠近该站点的交换机、路由交换机或路由器的相应端口上，设定可通过的MAC地址集。
这样就可以防止非法入侵者从内部盗用IP地址从其他可接入点入侵的可能。
从这种划分方法本身我们可以看出，这种划分的方法的优点是定义VLAN成员时非常简单，只要将所有的端口都定义为相应的VLAN组即可。
适合于任何大小的网络。
它的缺点是如果某用户离开了原来的端口，到了一个新的交换机的某个端口，必须重新定义。
2. 基于MAC地址划分VLAN
这种划分VLAN的方法是根据每个主机的MAC地址来划分，即对每个MAC地址的主机都配置他属于哪个组，它实现的机制就是每一块网卡都对应唯一的MAC 地址，VLAN交换机跟踪属于VLAN MAC的地址。
这种方式的VLAN允许网络用户从一个物理位置移动到另一个物理位置时，自动保留其所属VLAN的成员身份。
由这种划分的机制可以看出，这种VLAN的划分方法的最大优点就是当用户物理位置移动时，即从一个交换机换到其他的交换机时，VLAN不用重新配置，因为它是基于用户，而不是基于交换机的端口。
这种方法的缺点是初始化时，所有的用户都必须进行配置，如果有几百个甚至上千个用户的话，配置是非常累的，所以这种划分方法通常适用于小型局域网。
而且这种划分的方法也导致了交换机执行效率的降低，因为在每一个交换机的端口都可能存在很多个VLAN组的成员，保存了许多用户的MAC地址，查询起来相当不容易。
另外，对于使用笔记本电脑的用户来说，他们的网卡可能经常更换，这样VLAN就必须经常配置。
3. 基于网络层协议划分VLAN
VLAN按网络层协议来划分，可分为IP、IPX、DECnet、AppleTalk、Banyan 等VLAN网络。
这种按网络层协议来组成的VLAN，可使广播域跨越多个VLAN交
换机。
这对于希望针对具体应用和服务来组织用户的网络管理员来说是非常具有吸引力的。
而且，用户可以在网络内部自由移动，但其VLAN成员身份仍然保留不变。
这种方法的优点是用户的物理位置改变了，不需要重新配置所属的VLAN，而且可以根据协议类型来划分VLAN，这对网络管理者来说很重要，还有，这种方法不需要附加的帧标签来识别VLAN，这样可以减少网络的通信量。
这种方法的缺点是效率低，因为检查每一个数据包的网络层地址是需要消耗处理时间的(相对于前面两种方法)，一般的交换机芯片都可以自动检查网络上数据包的以太网祯头，但要让芯片能检查IP帧头，需要更高的技术，同时也更费时。
当然，这与各个厂商的实现方法有关。
4. 根据IP组播划分VLAN
IP 组播实际上也是一种VLAN的定义，即认为一个IP组播组就是一个VLAN。
这种划分的方法将VLAN扩大到了广域网，因此这种方法具有更大的灵活性，而且也很容易通过路由器进行扩展，主要适合于不在同一地理范围的局域网用户组成一个VLAN，不适合局域网，主要是效率不高。
5. 按策略划分VLAN
基于策略组成的VLAN能实现多种分配方法，包括VLAN交换机端口、MAC地址、IP地址、网络层协议等。
网络管理人员可根据自己的管理模式和本单位的需求来决定选择哪种类型的VLAN 。
6. 按用户定义、非用户授权划分VLAN
基于用户定义、非用户授权来划分VLAN，是指为了适应特别的VLAN网络，根据具体的网络用户的特别要求来定义和设计VLAN，而且可以让非VLAN群体用户访问VLAN，但是需要提供用户密码，在得到VLAN管理的认证后才可以加入一个VLAN。
