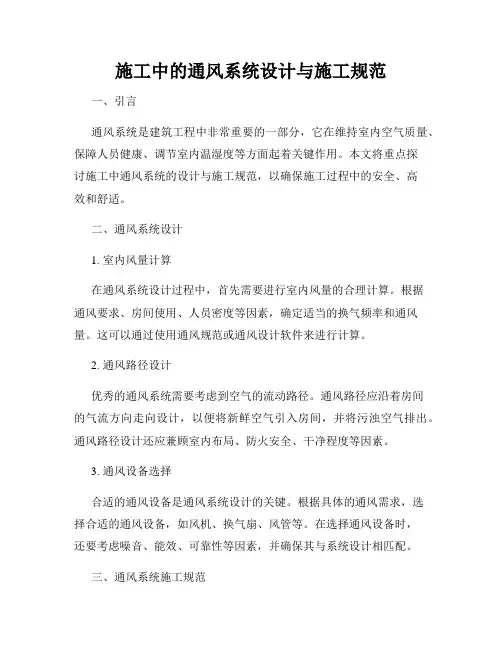

施工中的通风系统设计与施工规范一、引言通风系统是建筑工程中非常重要的一部分，它在维持室内空气质量、保障人员健康、调节室内温湿度等方面起着关键作用。
本文将重点探讨施工中通风系统的设计与施工规范，以确保施工过程中的安全、高效和舒适。
二、通风系统设计1. 室内风量计算在通风系统设计过程中，首先需要进行室内风量的合理计算。
根据通风要求、房间使用、人员密度等因素，确定适当的换气频率和通风量。
这可以通过使用通风规范或通风设计软件来进行计算。
2. 通风路径设计优秀的通风系统需要考虑到空气的流动路径。
通风路径应沿着房间的气流方向走向设计，以便将新鲜空气引入房间，并将污浊空气排出。
通风路径设计还应兼顾室内布局、防火安全、干净程度等因素。
3. 通风设备选择合适的通风设备是通风系统设计的关键。
根据具体的通风需求，选择合适的通风设备，如风机、换气扇、风管等。
在选择通风设备时，还要考虑噪音、能效、可靠性等因素，并确保其与系统设计相匹配。
三、通风系统施工规范1. 材料选用通风系统的施工材料应选用符合相关标准的耐火、耐腐蚀、低排放材料。
通风管道应采用不锈钢、镀锌钢板或聚氯乙烯等材料，以确保其耐久性和安全性。
2. 施工工艺通风系统的施工过程应按照相关规范进行，包括管道铺设、接口连接、支架安装等。
在施工过程中，应注意保护好通风设备和各个管道的连接处，以免造成漏风或其他质量问题。
3. 安全措施通风系统施工过程中，必须严格遵守安全操作规范。
施工人员应佩戴个人防护装备，合理使用工具和设备，确保施工现场的安全。
尤其是在需要进入高处或狭小空间施工时，必须注意防护措施和施工人员的安全。
4. 质量控制在通风系统施工过程中，应进行严格的质量控制。
对于通风设备的安装，应进行严密的检查，确保其连接牢固、运行正常。
通风管道的铺设应符合规范，并经过严格的检测，以避免漏风、漏水等问题。
四、施工中的常见问题与解决办法1. 噪音问题通风设备在运行时可能会产生噪音，影响施工现场的安静。
风管设计规范
风管设计规范风管设计规范主要包括以下几个方面的内容：一、风管材料和尺寸规范1. 风管材料应选用无毒无害、耐腐蚀、不易细菌滋生的材料，如镀锌钢板、不锈钢板、塑料等。
2. 风管尺寸应根据风量和风速进行适当选择，以确保风管内的风速不超过规定值，一般不低于2m/s。
3. 风管连接应采用密封可靠、不易漏风的方式，如螺纹连接、法兰连接、密封软接头等。
二、风管布置和支撑规范1. 风管布置应符合气流流动的原则，避免出现死角、冷凝点和震荡等问题。
2. 风管应设置断续校正装置，以确保风流均匀分布。
3. 风管支撑应牢固可靠，支撑间距应符合规范要求，以防止风管变形和松动。
三、风管与设备接口规范1. 风管与设备（如空调机组、风机等）的接口应采用密封可靠的方式，以确保风量不受泄漏影响。
2. 风管与设备的连接处应设置补偿装置，以吸收因热胀冷缩而引起的伸缩变形。
四、风管隔热和防冷凝规范1. 风管在冷却水管道附近应进行隔热处理，以防止冷凝水的形成。
2. 风管内外表面应进行防腐和保温处理，以减少能量损失和减少冷凝水的产生。
五、风口和排风口规范1. 风口应选择适当的尺寸和形式，以保证风量和风速的要求。
2. 排风口应设置在合适的位置，尽量远离空气进口口和人员活动区域，以防止污染和异味扩散。
六、通风管道系统的测试和调试规范1. 完成风管系统安装后，应进行通风系统的静态与动态试验，以验证其性能和正常运行。
2. 根据试验结果进行调整和改进，以确保通风系统的正常运行和满足设计要求。
七、安全和环保要求1. 风管系统应符合相关的安全和环保法规要求，确保建筑物内的空气质量和人员健康安全。
2. 在风管系统设计过程中，要合理利用自然通风和热力学原理，减少能源消耗和对环境的影响。
总结：风管设计规范的制定和遵循，对于建筑物的室内通风和空气质量的保障起着重要作用。
在设计过程中，需要考虑材料选择、尺寸确定、布置和支撑、与设备的接口、隔热和防冷凝、风口和排风口的设置、测试和调试等方面的要求，并对安全和环保提出具体要求。
风管系统设计及安装规范
• 風口安裝：所有風口按裝前;須將樣品;包含顏色 送請業主或指定之工程師檢定;經檢驗合格後始 可按裝 所有出風口 排風口 回風口等均須有可 調整風量之調節器;以利系統平衡時用;事實不須
• 风管尺寸选取
風管尺寸大小是根據風速確定的;然後根據表 一 表二選取尺寸
表一
• 表二
• 風管尺寸選擇注意事項：
• 1 特殊情況;可以不按照表選取規格;風管的高 寬比小於6;最大不超過10
• 2 排氣風管一般為圓形風管;S=πr2
風系統中相關計算三
• 回風量的計算 回風量CMH=面積 ㎡ 風速m/s壓損
2 按風管風速分為低速風管風速小於15m/s;高速 風管風速大於15m/s 空調送風管為低速風管; 排氣風管為高速風管
3 按風管的功能分空調送風 回風 新風管；排氣 螺旋風管一般排 熱排氣風管需保溫 有機排氣 風管 酸堿排氣風管防腐蝕
風系統中的閥類
雙層百葉風口
單層百葉風口
方形散流器
自動防火閥
風量調節閥
• HEPA BOX系統適用於 100K以上的潔淨室
• 特點：造價低 維運 高
風系統中的相关計算一
• MAU空調箱的選型 1 室內循環風量CMH=房間面積 ㎡天花板高度m 換氣次數 注：1K取60次/h 10k取30次/h 100k取15次/h為參考值 2 空調箱OA風量=室內循環風量10%~20% 3 根據室內循環風量計算冷量 房間冷負荷=0 29混合空氣系數x循環風量管接於共同之管道或風管時; 因操作時間 或壓力不同時需加裝逆止風門;以 防止氣流倒流或管路氣流功能
建筑通风设计施工规范风管安装与气流调节
建筑通风设计施工规范风管安装与气流调节建筑通风设计施工规范是确保建筑物内空气质量和舒适度的重要指南。
其中，风管安装和气流调节是通风系统中至关重要的环节。
本文将详细介绍建筑通风设计施工规范中关于风管安装和气流调节的要求和注意事项。
一、风管安装1.1 风管选材：根据通风系统的需求，风管选材应符合国家相关标准。
常见的风管材料包括镀锌钢板、不锈钢板、铝合金板等。
选材时应考虑风管的耐热性、阻燃性和耐腐蚀性。
1.2 风管尺寸和布置：根据建筑物的需求和通风系统设计，合理确定风管的尺寸和布置。
风管的直径和截面积应满足通风系统的需求，同时要确保风管的畅通性，避免局部阻力。
1.3 风管连接和密封：风管的连接应采用专用接口，确保连接结构牢固可靠。
同时，连接处应进行严密的密封处理，防止气流泄漏，保证通风系统的运行效果。
1.4 风管支架和吊挂：风管的支架和吊挂应符合相关标准，并按照设计要求进行安装。
支架和吊挂的间距应合理，确保风管的稳定性和安全性。
二、气流调节2.1 风口安装和调节：根据通风系统设计，合理安装风口，并进行调节，以实现室内空气的均匀分布。
风口的布置要考虑到人员活动区域和通风需求，避免直接吹向人员或造成局部过度通风。
2.2 风机选择和布置：根据建筑物的需求确定风机的类型和数量。
风机的布置要考虑到通风系统的整体效果和空气流动路径，避免死角和局部气流混乱。
2.3 换气量控制：合理调整通风系统的换气量，根据建筑物的使用情况和人员密度进行精确控制。
换气量要满足通风需求，但也不应过多，以减少能源的浪费。
2.4 温度和湿度控制：通风系统不仅要考虑空气的流通，也需要控制室内的温度和湿度。
根据建筑物的需求，选用合适的温湿度调节设备，并进行适当的控制和维护。
结语：建筑通风设计施工规范中对风管安装和气流调节的要求非常重要。
合理选材、正确安装并精确调节通风系统中的风管和气流可以有效提高建筑物的室内空气质量和舒适度。
遵循规范并进行定期维护和检查，可以保证通风系统的高效运行，为人们创造一个良好的生活和工作环境。
通风管道安装与施工规范标准
1、风管制作①金属风管制作②非金属风管制作2、风管安装①一般性风管安装1）送、排风风管2）防排烟系统风管②特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管1、风管制作1.1风管系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管1.3金属风管制作①圆形风管制作（略）②矩形风管制作1.3.1 矩形风管制作钢板制矩形风管的常用规格/mm1.3.2 风管厚度对照表注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表1.3.4 铝板风管厚度对照表1.3.5 风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。
对边长小于或等于800mm的风管。
宜采用楞筋、楞线的方法加固。
②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。
③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于2.0mm时，加固措施的围可放宽。
风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线(630~1200) (630~1200)(c)角钢加固 (大于1200)2. 风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。
矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。
矩形风管法兰(mm)(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式2.2 风管安装（1）一般规定①风管和空气处理室，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。
风道布置设计原则概要
风管的布置 （ 1 ）布置中应使风管少占建筑空间并不妨碍生产操作，常沿着墙、柱、楼板屋梁或 屋架敷设，安装在支架或吊架上；
（ 2 ）除尘风管尽可能垂直或倾斜敷设，倾斜时与水平面夹角最好大于 45°。如必须 水平敷设或倾角小于30°时，应采取措施，如加大流速、设清洁口等。
（3）当输送含蒸汽、雾滴的气体时，应有不小于0.005的坡度，并在风管最低点和风 机底部设水封泄液管，注意水封高度应满足各种运行情况的要求。
（ 4 ）有爆炸危险厂房的排风管道及排除有爆炸危险物质的风管，不应穿越防火墙， 其他风管不宜穿过防火墙和不燃性楼板等防火分隔物，如必须穿过时，应在穿过 处设防火阀。在防火阀两侧2m 范围内的风管及保温材料，应采用不燃材料。风管 穿过处的缝隙应用防火材料封堵。
风道布置设计原则
（ 5 ）可燃气体、可燃液体管道和电线、排水管道等，不得穿越风管的内腔，也不得 沿风管的外壁敷设。可燃气体和可燃液体管道，不应穿过通风机室。 （6）风管内设有电加热器时，电加热器前后各800mm范围内的风管和穿过设有火源等 容易起火房间的风管及保温材料均应采用不燃材料。 （ 7 ）风管上应设必需的调节和测量装置（如阀门、压力表、温度计、测定孔和采样 孔等）或预留安装测量装置的接口，且应设在便于操作和观察的地点。 （ 8 ）风管的布置应力求顺直，避免复杂的局部管件。弯头、三通等管件要安排得当， 与风管的连接要合理，以减少阻力和噪声。 （9）排除有爆炸危险物质或剧毒物质的正压风管，不应穿过其他房间。
Hale Waihona Puke
