第四节锚定板挡土墙
第四节锚定板挡土墙
一、锚定板挡土墙的构造
锚定板挡土墙是我国铁路部门首创的一种适用于一般地区填方的轻型支挡结构。
它发展于70年代初期，1974年首次在太焦铁路上使用，目前在铁路部门已广泛使用。
锚定板挡土墙由墙面系、拉杆、锚定板以及充填墙面与锚定板之间的填土所共同组成。
它通过锚定板前填土抗力来平衡拉杆拉力。
因此，锚定板是依靠土体来保持自身稳定的支挡结构。
二、特点与适用范围
1.特点：
构件断面小、结构质量轻、柔性大、工程量小、圬工数量少，构件可预制，有利于实现结构轻型化和机械化施工。
2.适用范围
一般地区墙高≯10m的路肩墙、路堤墙、桥台端墙以及货物站台墙。
在滑坡、坍塌地段以及膨胀土地区不能使用。
【结合一些现场图片展示锚定板挡土墙的形式和施工过程】
锚定板挡土墙结构形式。
锚定板挡土墙施工施工方法及工艺流程
引言：锚定板挡土墙是一种常见的挡土结构，广泛应用于土木工程中。
它通过锚杆将挡土墙与地基固定，提高了挡土墙的稳定性和承载能力。
本文将详细介绍锚定板挡土墙的施工方法及工艺流程，并从材料选择、基础施工、锚杆安装、挡土墙面施工等方面进行阐述，旨在提供一个专业的指导。
正文：一、材料选择1.1 锚杆材料选择：锚杆是锚定板挡土墙的重要组成部分，需要具有一定的强度和耐腐蚀性。
常用的锚杆材料有钢筋、预应力钢筋、钢绞线和高强度螺纹钢等。
根据工程需要和设计要求，选择适当的锚杆材料。
1.2 锚固材料选择：锚固材料用于固定锚杆与挡土墙之间的连接。
常用的锚固材料有灌浆料和螺栓等。
灌浆料通常选择耐腐蚀性好、强度高的聚合物材料，而螺栓则需要具有足够的强度和可靠的连接性能。
1.3 挡土墙面材料选择：挡土墙面需要具有一定的强度和耐久性。
常用的挡土墙面材料有混凝土、砂浆、砌块等。
根据工程要求选择适当的挡土墙面材料。
二、基础施工2.1 基础开挖：按照设计要求进行基础开挖工作，确保开挖的深度和宽度符合设计规范。
2.2 基础处理：在基础开挖完毕后，进行基础处理工作，包括切割、抹灰、清理等，以提供良好的施工条件。
2.3 基础灌浆：使用合适的灌浆料将基础进行灌浆固化，提高基础的强度和稳定性。
三、锚杆安装3.1 钻孔：根据设计要求，在挡土墙后方开凿钻孔，钻孔深度和直径需符合设计规范。
3.2 锚杆预埋：将锚杆通过钻孔，预埋到设计要求的深度，并保证锚杆与挡土墙的连接件处于合适的位置。
3.3 灌浆固化：使用合适的灌浆料对锚杆进行灌浆固化，提高锚杆与地基的连接强度和稳定性。
四、挡土墙面施工4.1 模板安装：根据设计要求，安装挡土墙面的模板，确保模板稳固牢靠。
4.2 挡土墙面浇筑：倒入混凝土或其他适当的材料，进行挡土墙面的浇筑，保证挡土墙的强度和稳定性。
4.3 挡土墙面养护：在挡土墙面浇筑完成后，进行适当的养护工作，包括保湿、防渗透等，以确保挡土墙面的质量和稳定性。
锚定板挡土墙施工施工方法及工艺流程
锚定板挡土墙施工施工方法及工艺流程范本一：一：锚定板挡土墙施工施工方法及工艺流程1. 设计准备工作1.1 确定设计要求与功能需求1.2 进行场地勘察与土壤测试1.3 根据勘察结果制定施工方案与工艺流程1.4 编制施工图纸与技术说明书1.5 确定施工所需材料与设备2. 前期准备工作2.1 清理施工现场，确保安全2.2 进行临时支撑的搭建2.3 准备锚杆、锚具、锚索等施工材料2.4 安装土工布保护层3. 锚杆的安装与固定3.1 按设计要求进行锚杆的定位与布置3.2 使用钻机进行孔洞钻探3.3 选择合适的锚杆进行安装3.4 确保锚杆牢固地固定在岩石或土壤中4. 挡土墙的搭建4.1 按设计方案搭建挡土墙的基础4.2 进行挡土墙的分段施工4.3 使用混凝土进行挡土墙的浇筑4.4 加固挡土墙的结构，确保稳定性5. 美化与保护措施5.1 进行土壤的填充与整平5.2 种植适合的植被，增加景观效果5.3 安装护栏或围挡，保护挡土墙6. 完工与验收6.1 清理施工现场，确保安全6.2 进行挡土墙的结构检查与验收6.3 完善文档资料，记录施工过程与成果附件：设计图纸、技术说明书、施工记录表等。
法律名词及注释：无。
---范本二：一：锚定板挡土墙施工施工方法及工艺流程1. 施工准备1.1 确定挡土墙的型式和高度要求1.2 做好土壤勘测，确定设计参数1.3 编制施工图纸和工艺流程1.4 确定所需材料和设备2. 地基处理2.1 清理施工现场，确保安全2.2 进行临时支撑的搭建2.3 进行地面开挖，达到设计要求的坡度和高度3. 锚杆的安装与固定3.1 根据设计要求安排锚杆的布置位置3.2 钻孔并清理孔洞3.3 安装锚杆并注浆封固4. 基础施工4.1 根据设计图纸搭建基础模板4.2 进行模板的混凝土浇筑和养护5. 挡土墙立面施工5.1 安装钢板或预制板作为挡土墙的外观材料5.2 将挡土墙分段进行施工5.3 进行挡土墙的填筑和压实6. 美化与保护工作6.1 进行挡土墙的表面处理，如喷涂防水层或涂料6.2 种植适宜植被，增加景观效果6.3 安装护栏和栏杆，确保安全7. 完工与验收7.1 清理施工现场7.2 进行挡土墙的结构检查和验收7.3 整理施工记录和资料附件：设计图纸、工艺说明书、施工记录、验收报告等。
锚定板挡土墙施工方案
锚定板挡土墙施工方案1．锚定板挡土墙施工方法及工艺1．1构造锚定板挡土墙是由基础、立柱、挡土板、拉杆、锚定板及填料等组成，见附图：⑤附图锚定板挡土墙结构示意注：①立柱；②挡土板；③150#混凝土基础；④卵石土填料；⑤锚定板；⑥拉杆1．2施工方法及工艺流程（1）整平场地，预制构件，制作拉杆并对其进行防锈处理；（2）测量放线；（3）开挖基础，验槽签收；（4）灌注基础混凝土；（5）搭设铺助脚手架；（6）汽车起重机吊装立柱；（7）填筑卵石土，随填土的升高，安装挡土板，同时于板后铺设土上布；（8）开挖锚定板及拉杆沟槽；（9）安装锚定板；（10）加拉杆拧紧螺帽；（11）锚定板槽内孔隙灌注混凝土填塞密实；（12）由下至上逐层填筑砂卵石土，直至完成全部拉杆的安装；（13）调试检查；（14）安装人行道板及栏杆扶手；（15）包封拉杆外露端头。
2.劳动力组织及进度指标劳动力组织及进度指标可由劳动力动态图表示，如下图所示：注：①基础开挖；②吊装立柱；③校正立柱位置；④安装锚定板及拉杆。
3.机械设备配置机械设备表4.施工质量控制要点（1）基础施工：必须按设计尺寸，准确施放立柱杯槽，严格控制杯槽底面的平整度。
（2）吊装立柱：立柱是锚定板挡土墙的主要承重结构，立柱就位后应防止向外倾斜，并须按照设计坡度倾向内侧，一般应在吊装立柱前先按照附图中虚线填土至第一道锚定板顶面以上0.6米高程，而后再搭设临时脚手架，便于固定立柱，立柱进入杯口前，应于杯槽底铺垫沥青砂胶，并将周边孔隙塞满。
（3）对立柱进行校正检查。
当立柱全部吊装完毕后，应对全部立柱纵横向进行细致的棱正检查，尤其是检查立柱的倾斜度是否符合要求。
待确认无误后，再安装下部挡土板，随之铺设土工布，然后填土夯实。
安装挡土板时应保持平直，防止反位，两层板层间应在端头垫10mm 水泥砂浆，留出孔隙以利排水。
（4）安装锚定板及拉杆①开挖锚定板及拉杆沟槽：开挖前放线抄平，要求锚定板孔位与拉杆上孔眼保持在同一水平面，成一直线，以保证正确受力。

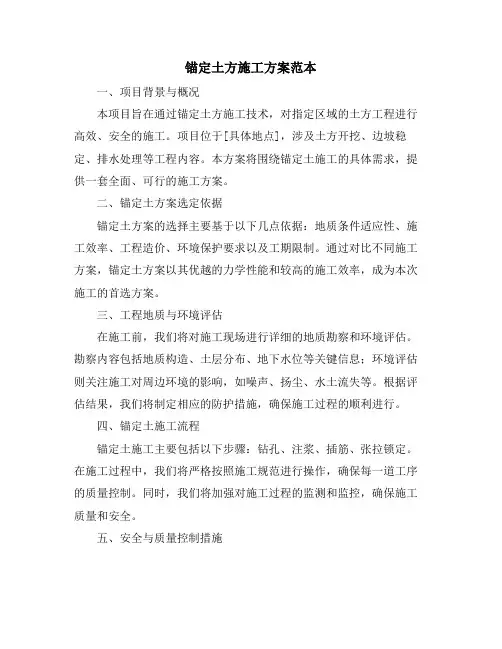

锚定土方施工方案范本
锚定土方施工方案范本一、项目背景与概况本项目旨在通过锚定土方施工技术，对指定区域的土方工程进行高效、安全的施工。
项目位于[具体地点]，涉及土方开挖、边坡稳定、排水处理等工程内容。
本方案将围绕锚定土施工的具体需求，提供一套全面、可行的施工方案。
二、锚定土方案选定依据锚定土方案的选择主要基于以下几点依据：地质条件适应性、施工效率、工程造价、环境保护要求以及工期限制。
通过对比不同施工方案，锚定土方案以其优越的力学性能和较高的施工效率，成为本次施工的首选方案。
三、工程地质与环境评估在施工前，我们将对施工现场进行详细的地质勘察和环境评估。
勘察内容包括地质构造、土层分布、地下水位等关键信息；环境评估则关注施工对周边环境的影响，如噪声、扬尘、水土流失等。
根据评估结果，我们将制定相应的防护措施，确保施工过程的顺利进行。
四、锚定土施工流程锚定土施工主要包括以下步骤：钻孔、注浆、插筋、张拉锁定。
在施工过程中，我们将严格按照施工规范进行操作，确保每一道工序的质量控制。
同时，我们将加强对施工过程的监测和监控，确保施工质量和安全。
五、安全与质量控制措施安全和质量是本次施工的重中之重。
我们将建立完善的安全管理体系，加强施工现场的安全管理，确保施工过程的安全可控。
在质量控制方面，我们将实施严格的质量检测和控制措施，确保施工质量符合设计要求和相关标准。
六、资源与设备配置计划为确保施工的高效进行，我们将根据施工进度和施工需求，合理配置施工资源和设备。
包括但不限于挖掘机、注浆机、张拉设备等关键设备。
同时，我们将加强设备的维护和保养，确保设备的正常运转和使用寿命。
七、进度与工期安排本次施工将严格按照施工进度计划进行，确保工期目标的顺利实现。
我们将根据地质条件、施工环境等因素，合理安排施工进度，确保施工过程的连续性和稳定性。
同时，我们将加强对施工进度的监控和调整，确保工期目标的实现。
八、风险评估与应急预案在施工过程中，我们将对可能出现的风险进行评估和预测，并制定相应的应急预案。
锚定板式挡土墙施工流程
锚定板式挡土墙施工流程英文回答：The construction process of an anchored sheet pile wall involves several steps. Here is a general outline of the process:1. Site preparation: Before the construction begins, the site needs to be prepared. This includes clearing the area of any obstructions, leveling the ground, and ensuring proper drainage.2. Excavation: The next step is to excavate the area where the wall will be constructed. The depth and width of the excavation will depend on the design specifications and the soil conditions.3. Installation of sheet piles: Sheet piles are long, interlocking steel sheets that are driven into the ground to create a barrier. They are usually installed using avibratory hammer or a hydraulic press-in machine. The sheet piles are driven into the ground until they reach the desired depth.4. Anchoring: Once the sheet piles are installed, they need to be anchored to provide stability. Anchors are typically made of steel rods or cables that are driven into the ground behind the sheet piles. The anchors are then connected to the sheet piles using various methods, such as welding or mechanical connections.5. Backfilling: After the sheet piles are anchored, the space between the sheet piles and the excavated area is backfilled with soil or other suitable materials. This helps to provide additional support to the wall and increases its stability.6. Wall finishing: Once the backfilling is complete, the wall can be finished according to the design requirements. This may involve installing drainage systems, adding protective coatings or finishes, and landscaping the area around the wall.7. Quality control and testing: Throughout the construction process, quality control measures should be implemented to ensure that the wall is built according to the design specifications. This may involve conducting soil tests, monitoring anchor installation, and inspecting the overall construction quality.中文回答：锚定板式挡土墙的施工流程包括以下几个步骤：1. 场地准备，施工开始前，需要对场地进行准备。
隧道施工方案-新建铁路工程锚定板挡土墙
.W/2+△ 线 路中 ① ④ 线 ② ③锚定板挡土墙施工1．锚定板挡土墙施工方法及工艺1.1 构造锚定板挡土墙是由基础、立柱、挡土板、拉杆、锚定板及填料等组成，见附图：⑤附图 锚定板挡土墙结构示意注：①立柱；②挡土板；③150#混凝土基础；④卵石土填料；⑤锚定板；⑥拉杆1.2 施工方法及工艺流程（1）整平场地，预制构件，制作拉杆并对其进行防锈处理；（2）测量放线；（3）开挖基础，验槽签收；（4）灌注基础混凝土；（5）搭设铺助脚手架；（6）汽车起重机吊装立柱；（7）填筑卵石土，随填土的升高，安装挡土板，同时于板后铺设土上布；（8）开挖锚定板及拉杆沟槽；（9）安装锚定板；（10）加拉杆拧紧螺帽；（11）锚定板槽内孔隙灌注混凝土填塞密实； （12）由下至上逐层填筑砂卵石土，直至完成全部拉杆的安装； （13）调试检查；（14）安装人行道板及栏杆扶手；（15）包封拉杆外露端头。
劳动力组织及进度指标可由劳动力动态图表示，如下图所示：1020注：①基础开挖；②吊装立柱；③校正立柱位置；④安装锚定板及拉杆。
3.机械设备配置4.施工质量控制要点 （1） 基础施工：必须按设计尺寸，准确施放立柱杯槽， 严格控制杯槽底面的平整度。
（2） 吊装立柱：立柱是锚定板挡土墙的主要承重结构， 立柱就位后应防止向外倾斜，并须按照设计坡度倾向内侧，一般应在吊装立柱前先按照附图中虚线填土至第一道锚定板顶面以上 0.6 米高程，而后再搭设临时脚手架，便于固定立柱， 立柱进入杯口前，应于杯槽底铺垫沥青砂胶，并将周边孔隙塞满。
（3） 对立柱进行校正检查。
当立柱全部吊装完毕后，应对全部立柱纵横向进行细致的棱正检查，尤其是检查立柱的倾斜度是否符合要求。
待确认无误后，再安装下部挡土板，随之铺设土工布，然后填土夯实。
安装挡土板时应保持平直，防止反位，两层板层间应在端头垫10mm 水泥砂浆，留出孔隙以利排水。
（4）安装锚定板及拉杆①开挖锚定板及拉杆沟槽：开挖前放线抄平，要求锚定板孔位与拉杆上孔眼保持在同一水平面，成一直线，以保证正确受力。
