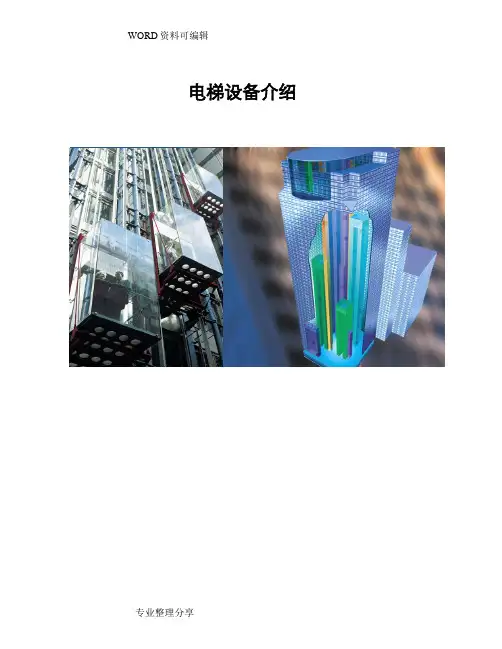

通力电梯产品简介和主要部件优势介绍

电梯设备介绍

整机产品

一、通力MiniSpace有（小）机房电梯

通力有（小）机房电梯是基于通力

EcoDisc碟式马达基础上开发成功的。具有

如下特点：

●节省能量

通力EcoDisc碟式马达非常经济，其耗

能仅为传统曳引机的一半，每年可节省

几千度电。

●保护环境

通力EcoDisc碟式马达不仅能耗低，而

且无需用油，消除了传统曳引机和液压

电梯的油污染和火灾危险。

●坚固可靠

通力EcoDisc碟式马达只有一个运动部

件，无齿轮结构以非常低的转速运动，

保证电梯长时间工作。

设备设计使用寿命达25年。

●乘坐舒适感

快速响应的马达和V³F驱动系统确保了

电梯平稳、安静的启动、运行、停止和平层的精准。确保乘客的安全和舒适。

●空间节省

通力EcoDisc碟式马达设计简洁紧凑，运行节能高效，通力小机房电梯仅仅

需要很小的机房，由此降低了建筑的成本，并留出更多的可使用空间。

●安装快捷高效

通力EcoDisc碟式马达重量轻，结构紧凑，可以帮助提高工程效率，加快施

工进度。

●全球统一的技术平台

通力是行业内唯一一个所有产品使用同一种曳引机技术的电梯公司。通力

MiniSpace有（小）机房电梯基于和通力MonoSpace无机房电梯同样的技

术平台，在世界各地被广泛采用，得到了众多客户的认可。

本项目中所有有（小）机房电梯均采用通力EcoDisc碟式马达。

2、曳引机和控制柜位置

●轻质的EcoDisc®碟式马达固定在机房钢梁上

●控制柜位于机房地面上

●与其他无齿轮电梯相比机房尺寸要求大大减小（速度小于等于2.5m/s时，电梯机

房的面积与井道截面积相同，即便是高速电梯，由于马达尺寸紧凑和重量小，而使得电梯机房的面积及机房地面的受力要求大大减少，这一点对于中低区的电梯来说尤其重要）

二、通力MonoSpace无机房电梯

1、产品设计理念

1.1革命性的电梯概念

1996年，通力发明了EcoDisc永磁同步曳引机，同时通力无机房电梯作为世界上第一个切实可行和高效的无机房电梯诞生了。至今，通力已售出200,000多台无机房电梯，其中170,000多台投入运行，包括北京首都机场、国家大剧院和国家体育场（鸟巢）等标志性项目。丰富的经验和全球性的成功，确保了通力在无机房电梯技术领域的领导地位。

通力无机房电梯由通力碟式马达曳引技术引发。碟形曳引机可以很适当地放在标准电梯井道中，装在导轨上。因此电梯只需要轿厢运行的井道，而无需机房。

通力无机房概念作为全球行业的标准，获得了无数的创新大奖。融合了所有传统曳引和液压电梯的优点，通力无机房电梯概念提供了独一无二的优势。

1.2轻松融入建筑

•井道上无机房、无负载，使井道方便地和建筑设计整合为一体

•没有机房，不会影响建筑物的设计轮廓

•建筑师可以更加自由的进行设计

1.3节约建筑成本

•不需建造机房，节约建造工时和材料，减少了整个电梯的建造成本

•轻巧的马达配合灵活的安装方式，在安装时只需要使用较小的起重机械，加速了整个安装过程

•顺畅的交货程序，预先装配和高效的安装，节省了现场安装时间，使电梯不再成为项目的关键路径而影响项目的工期

1.4节省空间

•最大化建筑内的可租用空间。可以使地下室里多出一块或两块停车场所，甚至是多出一个楼层

1.5乘坐舒适

•安静、平稳和精确的运行使乘客更加舒适，提升了大楼的价值

1.6节能环保

•能耗指标大大降低

1.7极具升值潜力的投资

•达到和超过所有相关的电梯条例规范要求

•建造、安装和维保符合ISO9000质量保证要求

•产品的可靠性得到市场的充分认可及肯定，使通力无机房产品更具市场竞争力•成熟的产品加工和配套，确保产品的质量达到客户满意

•经过专业培训的一批富有经验的安装队伍及现场管理人员，保证了电梯的安装质量，提高了客户乘坐舒适感及安全感

•完善的售后服务网络，专业的保养技工提供及时准确的服务

2、电梯布置方式－马达

●轻质而扁平的 EcoDisc®碟式马达

✓固定在导轨上

✓位于导轨与井道壁之间

●只需标准尺寸的井道

3、控制柜位置

控制柜位于顶层。分成两部分，一部分在井道内，称为井道控制柜（SEP）；另一部分在顶层层门旁，称为维修操作盘（MAP）。

MAP

SEP

MX马达

Drive Module

驱动模块Maintenance Access Panel（MAP）

厅外维修盘

SEPt SEPb

井道控制柜（上部或下部模块）

Brake Resistor 制动电阻

电梯系统及主要部件介绍

一、通力EcoDisc® 碟式马达

创造性的碟式马达曳引机是于1996 年发明的，并随即被公认为杰出的概念和技术创新。它用来驱动革命性的通力无机房电梯。现已被广泛使用于今天的大多数通力电梯上。碟式马达驱动的电梯为各种建筑提供了显著的优点：

节省材料和能源

•通力EcoDisec碟式马达采用最先进的永磁同步技术，结构紧凑，极大地节省材料和能源，是环保建筑理想的选择。

•不但大量省电，而且碟式马达无需用油，消除了经常威胁液压系统的污染和火灾危险。

电梯技术的飞跃

•碟式马达采用永磁同步电机，变频控制技术和低摩擦系数的无齿轮结构。

•碟式马达技术经过上万台安装使用验证，很好地取代了其它电梯用动力装置。节能奇迹

•EcoDisc®碟式马达非常经济，只消耗同等传统设备所需的一半能量。

•EcoDisc®马达功率因素至少可达0.85。

•年节省量依设备和建筑而定，从单部电梯的几千瓦小时到一组高速电梯的上万千瓦小时。

•启动峰值电流为同等的液压和拖动设备的30-40%。节约用电，防止保险熔断。紧凑轻巧

•碟式马达只相当于传统设备的一半重量。
