磷酸盐耐磨砖
磷酸盐结合砖
磷酸盐结合砖磷酸盐结合砖是一种新型的建筑材料，它的研发和应用为建筑行业带来了革命性的变化。
磷酸盐结合砖具有很多优点，比如耐火性好、抗水性强、防腐蚀性能好等。
下面将详细介绍磷酸盐结合砖的特点及应用。
磷酸盐结合砖的耐火性能非常出色。
它由磷酸盐和耐火材料混合而成，使其具有很高的耐高温能力。
在高温环境下，磷酸盐结合砖能够保持其原有的形状和强度，不会发生破裂或变形，这使得它非常适合用于炉膛、烟囱等高温场所。
与传统的砖材相比，磷酸盐结合砖在耐火性方面有明显的优势。
磷酸盐结合砖还具有良好的抗水性能。
由于其内部结构独特，能够有效阻止水分的渗透。
这使得磷酸盐结合砖在潮湿环境下依然能够保持稳定，不会出现开裂、脱落等问题。
因此，磷酸盐结合砖广泛应用于地下室、泳池等湿度较高的场所，保证了建筑物的结构安全。
磷酸盐结合砖还具有良好的防腐蚀性能。
磷酸盐结合砖内部的化学成分能够有效抵御酸碱等腐蚀性物质的侵蚀，延长了建筑材料的使用寿命。
这使得磷酸盐结合砖在化工厂、污水处理厂等腐蚀性环境中得到广泛应用，提高了建筑物的耐久性和可靠性。
磷酸盐结合砖的应用范围非常广泛。
除了以上提到的高温、潮湿和腐蚀性环境，磷酸盐结合砖还可以用于建筑物的内外墙、地板、屋顶、隔墙等部位。
由于磷酸盐结合砖具有较高的强度和稳定性，可以承受较大的荷载，因此也适用于需要较高承重能力的建筑物。
磷酸盐结合砖在环保方面也有很大的优势。
磷酸盐结合砖的生产过程中不需要烧制，因此不会产生大量的二氧化碳等有害气体。
同时，磷酸盐结合砖在使用过程中也不会释放有毒物质，对人体和环境无害。
这使得磷酸盐结合砖成为一种绿色建材，符合现代社会对环保的要求。
磷酸盐结合砖是一种具有优异性能的新型建筑材料。
其耐火性好、抗水性强、防腐蚀性能好等特点，使其在建筑行业得到广泛应用。
磷酸盐结合砖的发展和应用有助于提高建筑物的安全性和耐久性，同时也符合环保的要求。
相信随着科技的进步和人们对建筑材料要求的提升，磷酸盐结合砖将会在未来得到更广泛的应用。
回转窑对磷酸盐砖及耐火泥有何要求

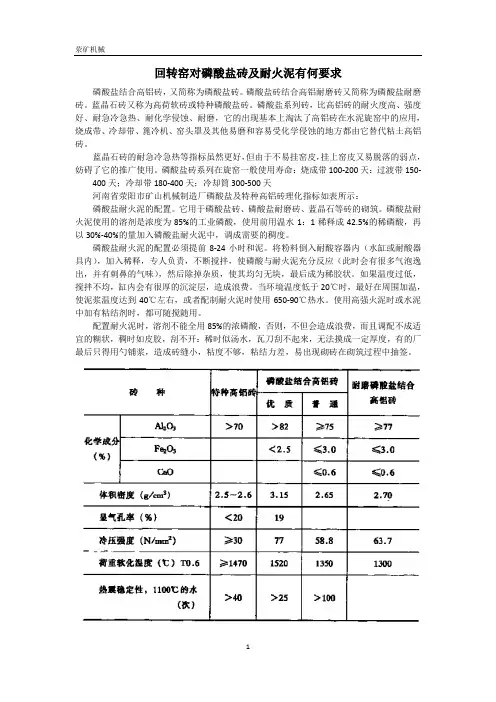

回转窑对磷酸盐砖及耐火泥有何要求磷酸盐结合高铝砖，又简称为磷酸盐砖。
磷酸盐砖结合高铝耐磨砖又简称为磷酸盐耐磨砖。
蓝晶石砖又称为高荷软砖或特种磷酸盐砖。
磷酸盐系列砖，比高铝砖的耐火度高、强度好、耐急冷急热、耐化学侵蚀、耐磨，它的出现基本上淘汰了高铝砖在水泥旋窑中的应用，烧成带、冷却带、篦冷机、窑头罩及其他易磨和容易受化学侵蚀的地方都由它替代粘土高铝砖。
蓝晶石砖的耐急冷急热等指标虽然更好，但由于不易挂窑皮，挂上窑皮又易脱落的弱点，妨碍了它的推广使用。
磷酸盐砖系列在旋窑一般使用寿命：烧成带100-200天：过渡带150- 400天；冷却带180-400天；冷却筒300-500天河南省荥阳市矿山机械制造厂磷酸盐及特种高铝砖理化指标如表所示：磷酸盐耐火泥的配置。
它用于磷酸盐砖、磷酸盐耐磨砖、蓝晶石等砖的砌筑。
磷酸盐耐火泥使用的溶剂是浓度为85%的工业磷酸，使用前用温水1：1稀释成42.5%的稀磷酸，再以30%-40%的量加入磷酸盐耐火泥中，调成需要的稠度。
磷酸盐耐火泥的配置必须提前8-24小时和泥。
将粉料倒入耐酸容器内（水缸或耐酸器具内），加入稀释，专人负责，不断搅拌，使磷酸与耐火泥充分反应（此时会有很多气泡逸出，并有刺鼻的气味），然后除掉杂质，使其均匀无块，最后成为稀胶状。
如果温度过低，搅拌不均，缸内会有很厚的沉淀层，造成浪费。
当环境温度低于20℃时，最好在周围加温，使泥浆温度达到40℃左右，或者配制耐火泥时使用650-90℃热水。
使用高强火泥时或水泥中加有粘结剂时，都可随搅随用。
配置耐火泥时，溶剂不能全用85%的浓磷酸，否则，不但会造成浪费，而且调配不成适宜的糊状，稠时如皮胶，刮不开：稀时似汤水，瓦刀刮不起来，无法摸成一定厚度，有的厂最后只得用勺铺浆，造成砖缝小，粘度不够，粘结力差，易出现砌砖在砌筑过程中抽签。
磷酸盐结合高铝砖尺寸允许偏差及外形要求。
磷酸或磷酸盐不烧砖
磷酸或磷酸盐不烧砖的特点是荷重软化温度高、耐压强度高和热震稳定性好等，因此近年来发展较快，在水泥窑和炼钢电炉顶等热工设备上使用，效果显著。
表14-4为磷酸（盐）不烧砖的配合比。
该配合比是经过归纳整理的，有一定的代表性。
耐火骨料临界粒径为10~5min，其泥料的颗粒级配为粗粒、中粒、细粒和粉料之比：20%~35%、20%~30%、15%~25%和30%~40%；耐火粉料细度为不小于0.09mm的占90%以上，软质黏土的也应达到70%；磷酸浓度一般为42%~55%，磷酸铝溶液密度为1.28~1.35g/cm3，六偏磷酸钠溶液密度1.3~1.4g/cm3。
编号1和编号2用一级矾土熟料作耐火骨料和粉料，编号2粉料中掺有膨胀剂和超微粉；编号3用的耐火骨料为二级矾土熟料，编号4用MgO为95%的烧结镁砂作耐火骨料，用镁砂粉和铝镁尖晶石粉作耐火粉料，超微粉为α-Al2O3和SiO2粉，其合量为10%。
用1%的粉状聚磷酸盐作结合剂；编号5和编号6用的耐火粉料和粉料分别为废硅砖和镁砂制成的；编号3和编号6分别用磷酸铝溶液和六偏磷酸钠溶液作结合剂，其余用的结合剂均为磷酸溶液。
磷酸或磷酸盐不烧砖的生产工艺与磷酸盐耐火浇注料的基本相同。
成型检验合格的不烧砖，送至干燥室内烘干，烘干温度均为100~300℃，烘干时间大于48h。
水泥窑用高铝质和镁质不烧砖的烘干温度为500~800℃。
表14-5为磷酸（盐）不烧砖的性能。
从表中可见，磷酸（盐）不烧砖的荷重软化温度，比同材质的水玻璃不烧砖高，强度也高，因此应用广泛，效果好。
表14-5 磷酸（盐）不烧砖的性能磷酸（盐）高铝质不烧砖的抗热震性，经加热与水冷循环50次后，检验耐压强度也不低于18MPa，即该类不烧砖有良好的抗热震性。
在磷酸不烧砖的配料中，掺加蓝晶石族矿物、硅石和超微粉等外加物，能显著提高其荷重软化温度和强度，降低其烧后线变化。
例如，在配料中掺加10%的硅石，荷重软化温度的开始点和变形4%时的温度，分别从1330℃和1480℃提高到1480℃和1590℃；1450℃烧后线变化从-0.65%变为+1.51%；掺加10%的蓝晶石，荷重软化温度开始点自1240℃提高到1500℃左右，1450℃烧后线变化从-0.25%变为+0.88%。
磷酸盐在陶瓷中的用途
磷酸盐在陶瓷中的用途磷酸盐是一类常见的无机化合物，由磷酸根离子和金属离子组成。
磷酸盐在陶瓷领域中有着广泛的应用，它可以在陶瓷制作过程中发挥重要的作用。
本文将从陶瓷釉料、陶瓷颜料和陶瓷增强材料等方面介绍磷酸盐在陶瓷中的用途。
一、磷酸盐在陶瓷釉料中的用途陶瓷釉料是覆盖在陶瓷表面的一层玻璃状涂层，用于增加陶瓷的光泽度、美观性和耐久性。
磷酸盐在陶瓷釉料中被广泛使用，它可以作为釉料的助熔剂，降低釉料的熔点，使釉料更容易熔化和涂覆在陶瓷表面。
此外，磷酸盐还可以调整釉料的黏度和流动性，使釉料更容易形成均匀的涂层。
二、磷酸盐在陶瓷颜料中的用途陶瓷颜料是用于给陶瓷制品上色的物质，能够赋予陶瓷丰富多样的色彩。
磷酸盐在陶瓷颜料中起到了重要的作用。
磷酸盐可以作为颜料的稳定剂，防止颜料在高温烧制过程中发生分解或失色。
此外，磷酸盐还可以调整陶瓷颜料的颜色和色调，使陶瓷制品呈现出不同的色彩效果。
三、磷酸盐在陶瓷增强材料中的用途陶瓷增强材料是一种用于增强陶瓷材料力学性能的添加剂。
磷酸盐可以作为陶瓷增强材料的成分之一，为陶瓷材料提供更高的强度和硬度。
磷酸盐可以形成与陶瓷基体相容的晶体相，增加陶瓷材料的致密度和烧结性能，从而提高陶瓷的力学性能和耐磨性。
四、磷酸盐在陶瓷涂层中的用途陶瓷涂层是一种覆盖在陶瓷表面的保护层，用于增加陶瓷的耐腐蚀性和耐磨性。
磷酸盐可以作为陶瓷涂层的组成成分之一，形成磷酸盐陶瓷涂层。
磷酸盐陶瓷涂层具有较高的硬度和耐腐蚀性，可以有效地保护陶瓷表面不受外界环境的侵蚀。
磷酸盐在陶瓷中具有广泛的应用。
它可以作为助熔剂调整釉料的熔点和流动性，使陶瓷制品表面更加光滑。
磷酸盐还可以作为颜料的稳定剂和调色剂，赋予陶瓷丰富多样的色彩。
此外，磷酸盐还可以作为陶瓷增强材料的成分之一，提高陶瓷的力学性能和耐磨性。
最后，磷酸盐还可以形成陶瓷涂层，增加陶瓷的耐腐蚀性和耐磨性。
因此，磷酸盐在陶瓷中的应用具有重要的意义，为陶瓷制品的质量和性能提供了有效的保障。
各种物料的休止角和容重

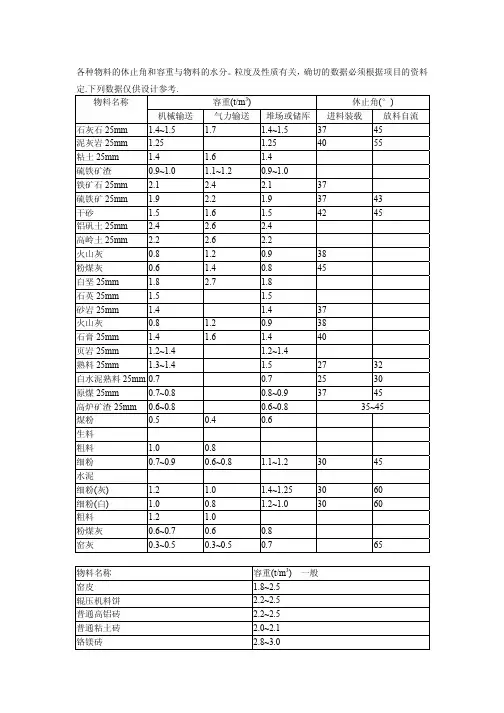

各种物料的休止角和容重与物料的水分。
粒度及性质有关，确切的数据必须根据项目的资料定.下列数据仅供设计参考.物料名称容重(t/m3) 休止角(°)机械输送气力输送堆场或储库进料装载放料自流石灰石25mm 1.4~1.5 1.7 1.4~1.5 37 45泥灰岩25mm 1.25 1.25 40 55 粘土25mm 1.4 1.6 1.4硫铁矿渣0.9~1.0 1.1~1.2 0.9~1.0铁矿石25mm 2.1 2.4 2.1 37硫铁矿25mm 1.9 2.2 1.9 37 43 干砂 1.5 1.6 1.5 42 45 铝矾土25mm 2.4 2.6 2.4高岭土25mm 2.2 2.6 2.2火山灰0.8 1.2 0.9 38粉煤灰0.6 1.4 0.8 45白垩25mm 1.8 2.7 1.8石英25mm 1.5 1.5砂岩25mm 1.4 1.4 37火山灰0.8 1.2 0.9 38石膏25mm 1.4 1.6 1.4 40页岩25mm 1.2~1.4 1.2~1.4熟料25mm 1.3~1.4 1.5 27 32白水泥熟料25mm 0.7 0.7 25 30 原煤25mm 0.7~0.8 0.8~0.9 37 45高炉矿渣25mm 0.6~0.8 0.6~0.8 35~45煤粉0.5 0.4 0.6生料粗料 1.0 0.8细粉0.7~0.9 0.6~0.8 1.1~1.2 30 45水泥30 60 细粉(灰) 1.2 1.0 1.4~1.2530 60 细粉(白) 1.0 0.8 1.2~1.0粗料 1.2 1.00.6 0.8粉煤灰0.6~0.7窑灰0.3~0.5 0.3~0.5 0.7 65物料名称容重(t/m3) 一般窑皮 1.8~2.5辊压机料饼 2.2~2.5普通高铝砖 2.2~2.5普通粘土砖 2.0~2.1铬镁砖 2.8~3.0磷酸盐砖≥2.65 磷酸盐耐磨砖≥2.70碱性砖普通型高强型2.1 2.2白云石砖 2.75~2.98耐碱隔热砖≥1.65刚玉质浇注料≥3.1耐碱浇注料 2.2~2.3高强耐碱浇注料 2.2~2.4高强浇注料高强隔热砖0.6~0.7硅酸钙板0.13~0.23水玻璃 1.35~1.45重油0.92~0.94原油0.76~0.88柴油0.92煤油0.80~0.84汽油0.7~0.73渣油0.92~0.96玻璃样品的密度介于2.86～2.96g/cm3之间玻璃的线性热膨胀系数在89.1～103.6×10-7mm/℃之间. 最大密度为2.96g/cm3.常温下电导率介于10-9～10-12S/cm，270℃时电导率为10-4～10-6S/cm. 玻璃的耐水性较好.注：物料容重指干燥物料，当物料含水时其容重计算如下：设水分为x%,干料容重为M则湿料容重应为M×100/(100－x)。
特种磷酸盐砖
特种磷酸盐砖、磷酸盐复合砖的性能对比
特种磷酸盐复合砖的性能指标
2010.01.23
关键字：耐火材料浇注料加热炉特种磷酸盐复合砖
磷酸盐浇注料理化指标
磷酸盐浇注料
理化指标：
水泥回转窑用浇注料指标
水泥回转窑用浇注料指标
2009.07.20
关键字：浇注料耐火材料
磷酸耐火浇注料
磷酸耐火浇注料
磷酸磷酸盐耐火浇注料是用磷酸和磷酸盐做结合剂，与耐火骨料和粉料及外加剂按比例配制成型并经过养护后烘烤而成的。
其特点是强度高，中温强度下降少，高温度用性能好。
磷酸硅酸铝质耐火浇注料是常用的一个品种，使用温度为1400-1600℃，选用适量浓度的磷酸为结合剂，用铝酸盐水泥做促凝剂，也可以用氧化镁作促凝剂。
本产品为改善高铝使用性能，添加适量有益氧化物。
例如:线收缩为线膨胀，荷重软化温度能提高几十度。
强度也会相应提高。
磷酸硅酸铝质浇注料主要性能
HF系列高强耐磨浇注料指标
2009.07.27
HF高强耐磨浇注料，根据不同牌号分别采用刚玉或优质高铝矾土熟料、碳化硅等作骨料，并引入多种微分、超微粉、刚玉粉和外加剂作掺和料配置而成。
其只要特点是：高强、耐磨、耐冲刷、热震稳定性好等。
主要用于循环流化床锅炉衬里及严重磨损部位。
98年应用美国Foster Wheeler公司的技术改进后，性能进一步提高。
磷酸盐高铝砖理化指标
磷酸盐高铝砖理化指标
磷酸盐高铝砖是一种常见的耐火材料，通常用于高温工业炉窑的内衬。
它具有优异的耐火性能和化学稳定性。
磷酸盐高铝砖的理化指标包括抗压强度、耐火度、线变化率、热膨胀系数等。
首先，抗压强度是指材料在受力作用下抵抗破坏的能力，对于磷酸盐高铝砖来说，抗压强度通常需要在一定温度下达到一定的标准，以保证其在高温下的稳定性。
其次，耐火度是指材料在长时间高温下的稳定性，磷酸盐高铝砖的耐火度通常需要满足特定的标准，以确保其能够在高温环境下长时间使用而不发生破损。
线变化率是指材料在加热冷却过程中的尺寸变化情况，磷酸盐高铝砖的线变化率需要控制在一定范围内，以确保在高温下不会因尺寸变化而影响使用。
热膨胀系数是指材料在温度变化下的体积膨胀情况，磷酸盐高铝砖的热膨胀系数也是其重要的理化指标之一，需要满足特定的标准，以确保在高温下不会因体积膨胀而引起破坏。
总的来说，磷酸盐高铝砖的理化指标涉及到其在高温、高压等极端环境下的稳定性能，这些指标的合格与否直接影响着砖材料在工业生产中的使用效果和安全性。
因此，在生产和选用磷酸盐高铝砖时，理化指标的合格性是非常重要的。
以磷酸盐为原料的新材料
以磷酸盐为原料的新材料
以磷酸盐为原料的新材料有很多种类，下面列举几种常见的：
1. 磷酸盐陶瓷：磷酸盐陶瓷是一种高性能陶瓷材料，主要由磷酸盐和陶瓷粉体组成。
它具有优异的耐磨、耐腐蚀和高温性能，广泛应用于航空航天、电子器件和高温工艺领域。
2. 磷酸盐玻璃：磷酸盐玻璃是一种无机非晶态材料，在磷酸盐基质中加入适量的氧化金属可以调节其物理化学性能。
磷酸盐玻璃具有低熔点、良好的可加工性和生物相容性，广泛应用于医疗器械、光纤传感和催化剂等领域。
3. 磷酸盐涂层：磷酸盐涂层通常由磷酸盐和基体材料通过物理或化学方法制备而成。
磷酸盐涂层具有优异的防腐、耐磨和电化学性能，应用于金属表面保护、摩擦副润滑和电池电极等方面。
4. 磷酸盐基复合材料：磷酸盐可以与其他材料如聚合物、金属、陶瓷等形成复合材料，通过磷酸盐的特殊性能改善复合材料的机械性能、导电性能等。
这些磷酸盐基复合材料可用于纳米领域、先进能源存储和电子封装等领域。
这些以磷酸盐为原料的新材料，在不同领域都具有独特的应用价值，有助于推动科技和工业的进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷酸盐耐磨砖是磷酸盐结合高铝砖的一个分支，磷酸盐结合高铝砖是以致密的特级或一级高铝矾土熟料为主要原料，磷酸溶液或磷酸铝溶液为结合剂，经半干法机压成型后，于400~600℃热处理而制成化学结合耐火制品。
它属于免烧砖，为避免在高温使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝晶石、硅线石、叶蜡石、硅石等。
与陶瓷结合的烧成高铝砖相比，其抗剥落性更好，但其荷重软化温度较低，抗侵蚀性较差，因此需加入少量的电熔刚玉、莫来石等，以强化基质。
磷酸盐结合高铝砖适用于水泥窑、电炉顶、钢包等。
磷酸盐砖是近几年发展起来的新型耐火材料，是用磷酸盐结合烧矾土集料，机压成型，用浓度为42.5%-50%磷酸溶液作结合剂而制成。
用磷酸铝作结合剂而制得的砖为磷酸盐耐磨砖。
以上两种砖均为不烧结砖，Al2O3含量在80%左右，具有耐高温、耐侵蚀、耐急冷急热、耐磨、强度高的优点，但导热系数较大。
磷酸盐砖适用于烧成带，磷酸盐耐磨砖适用于冷却带和放热反应帯与分解带末端。
在水泥工业磷酸盐砖正在取代高铝砖，得到普遍应用。
用磷酸盐结合高铝质砖，简称磷酸盐砖;而用磷酸铝结合高铝质砖，简称耐磨砖，后者耐压强度更高。
传统的磷酸盐结合高铝砖，存在着两个明显的不足，一是荷重软化温度较低，约1300℃;二是重烧线收缩较大，影响其使用效果和使用领域。
为了解决此问题，盛阳耐材在生产材质中添加三石是重要的措施。
如前所述，三石在高温下不可逆转变为莫来石和SiO2，并伴随体积膨胀，利用此特性，提高制品的荷重软化温度和减少高温下的收缩，提高抗热震性。
近年来，国内不少耐火材料厂又研制出荷重软化温度不小于1550℃的高荷软不烧高铝砖，成为新一代磷酸盐结合高铝砖。
其制作要点是更合理使用三石矿物，如用复合材料或调整粒度与用量等。
以上就是磷酸盐砖的相关内容，希望能够帮到大家！。
