电解电容的八个基本参数详解[一]参数一：电容值电容值C=Q/U。
要计算主板CPU供电部位对电容容量的需求，使用如下公式：C = I/(?V/?t)假如CPU的电流I为50A, ?V=50mV时，?t=10μS。
则容量要求为C=10000μf。
要得到理想的滤波效果的话，就要求要7颗1500μf的电容并联使用。
参数二：耐压值耐压值是表示电容＋/－极之间的最大压差，如果出现过压现象，电容就会处于击穿状态，漏电流增大，电容内部发热巨增，电容内部的电解液会因高温变成气体致使电容内部压力增大。
当这个压力超过电解电容的铝外壳承受压力的时候，电容就会发生爆炸。
CPU的工作电压一般在1～2V之间，电容耐压能在4V 以上就一般不会出问题，前提是电容极性不得插反！参数三：损耗正切值损耗正切值用tgδ表示，它是交流电压下介质中的能量损耗标称。
损耗跟温度及电压有关系，损耗值越小，电容发热就越小，热量对电容的工作寿命有很大的影响。
参数四：ESRESR即Equivalent Series Resistance（等效串联电阻），主板CPU供电部分都是用的LOW ESR的电容，主板的CPU输入电容的ESR的要求值可根据以下公式计算：而INTEL Pentium 4处理器的要求是取3.06GHz CPU ICC=65.4A。
则根据公式(1)、(2)可以得到最大ΔVTRAN =148.1mV。
根据公式可以得到RCESR/NC=2.26mΩ（全文摘自，有修改），当电容个数达到7个时，要求的电容ESR值为 2.26X7=17.4mΩ。
贴片电解电容耐压值对照表字母

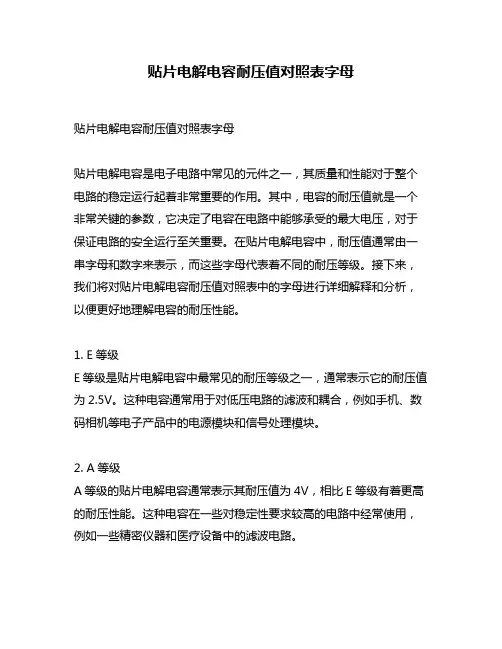

贴片电解电容耐压值对照表字母贴片电解电容耐压值对照表字母贴片电解电容是电子电路中常见的元件之一，其质量和性能对于整个电路的稳定运行起着非常重要的作用。
其中，电容的耐压值就是一个非常关键的参数，它决定了电容在电路中能够承受的最大电压，对于保证电路的安全运行至关重要。
在贴片电解电容中，耐压值通常由一串字母和数字来表示，而这些字母代表着不同的耐压等级。
接下来，我们将对贴片电解电容耐压值对照表中的字母进行详细解释和分析，以便更好地理解电容的耐压性能。
1. E等级E等级是贴片电解电容中最常见的耐压等级之一，通常表示它的耐压值为2.5V。
这种电容通常用于对低压电路的滤波和耦合，例如手机、数码相机等电子产品中的电源模块和信号处理模块。
2. A等级A等级的贴片电解电容通常表示其耐压值为4V，相比E等级有着更高的耐压性能。
这种电容在一些对稳定性要求较高的电路中经常使用，例如一些精密仪器和医疗设备中的滤波电路。
3. B等级B等级的贴片电解电容耐压值为6.3V，相比A等级有着更高的耐压性能，能够承受更大的电压。
这种电容常用于一些电路较为复杂和工作环境较为苛刻的场合，例如一些工业控制电路和汽车电子系统中的滤波和耦合。
4. C等级C等级的贴片电解电容通常表示其耐压值为10V，具有更高的耐压性能。
这种电容通常用于一些对高频率和高稳定性要求较高的电路中，例如通信设备和无线网络设备中的信号处理和滤波电路。
5. D等级D等级的贴片电解电容耐压值为16V，具有相当高的耐压性能，能够应对复杂的电路工作环境。
这种电容通常用于一些高性能的电子设备和系统中，例如高端音响设备和工业自动化系统中的滤波和耦合电路。
6. V等级V等级的贴片电解电容是耐压值最高的一类，通常表示其耐压值为35V或以上。
这种电容能够承受非常高的电压，常用于一些对稳定性和安全性要求极高的电路中，例如航空航天设备和军事电子系统中的滤波和耦合电路。
通过对贴片电解电容耐压值对照表中的字母进行详细解释和分析，我们对不同耐压等级的电容有了更深入的了解。
完整版电解电容封装规格表
康富松电解电容全系列封装规格产品名称：康富松电解电容ME系列型式：导针型特性：耐高温,标准品,通过无铅认证使用温度范围：-40 〜+105 C (6.3 〜400V) -25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 iik寿命(H): 2000产品名称：康富松电解电容RC系列型式：导针型特性：耐高温,低阻抗,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 3000~5000产品名称：康富松电解电容RD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 2000〜8000产品名称：康富松电解电容RG系列型式：导针型特性：耐高温,低阻抗,长寿命,通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3 1ik寿命(H): 4000~10000产品名称：康富松电解电容KM系列型式：牛角型特性：普通品,通过无铅认证使用温度范围：-40 ~ +105 C (6.3 ~ 100V)-25 ~ +105 C(160 ~ 450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA寿命(H): 2000产品名称：康富松电解电容BP系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容BQ系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-25 ~ +105 C额定工作电压范围：200 ~400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容ES系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：3MCV寿命(H): 2000产品名称：康富松电解电容HD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V) -25 ~ +105 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：CV^ 1000 I=0.1CV+40CV>1000 I=0.04CV+100寿命(H): 8000~10000产品名称：康富松电解电容HE系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +125 C(10 ~ 250V)-25 ~ +125 C (350~450V) 额定工作电压范围：10 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 g A寿命(H): 2000产品名称：康富松电解电容HW系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V)-25 ~ +105 C (420-450V) 额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 10000~12000产品名称：康富松电解电容HY系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 400V)-25 ~ +130 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 3000~15000产品名称：康富松电解电容JE系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 4000~20000产品名称：康富松电解电容Ke系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C (6.3 ~ 400V) -25 ~ +85(450V) 额定工作电压范围：6.3 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 2000产品名称：康富松电解电容LL/LM系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：LL:-40~+85LM:-40~+105额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.002CV or 0.4 g A寿命(H):1000产品名称：康富松电解电容mp系列型式：导针型特性：小型号,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容mq系列型式：导针型特性：通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容NP系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 2000产品名称：康富松电解电容NQ系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 1000产品名称：康富松电解电容PH系列型式：导针型特性：通过无铅认证使用温度范围：-20~ +55 C额定工作电压范围：300 &330V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：1XC.寿命(H):产品名称：康富松电解电容RF系列型式：导针型特性：高频低阻,通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~8000产品名称：康富松电解电容RT系列型式：导针型特性：低阻,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~5000产品名称：康富松电解电容RU系列型式：导针型特性：低ESR,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~16V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.03CV or10 11A.寿命(H): 2000产品名称：康富松电解电容SL系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.02CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SN系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.05CV or 10uA,.寿命(H): 2000产品名称：康富松电解电容SS系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA,. 寿命(H): 1000产品名称：康富松电解电容SU系列型式：导针型特性：低阻抗,通过无铅认证使用温度范围：-55〜+105 C额定工作电压范围：6.3〜35V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SV系列型式：导针型特性：通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 5000产品名称：康富松电解电容TB系列型式：导针型特性：低本钱,通过无铅认证使用温度范围：-40〜+105 C(160〜400V)额定工作电压范围：160〜400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV,.寿命(H): 3000产品名称：康富松电解电容TC系列型式：导针型特性：通过无铅认证使用温度范围：-40 〜+105 C(160 〜400V) -25 〜+105 C (450V)额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 5000产品名称：康富松电解电容TD系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 〜+130 C(160 〜400V) -25 〜+130 C(160 〜450V) 额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 2000〜8000产品名称：康富松电解电容pm系列型式：焊片型特性：通过无铅认证使用温度范围：-20 C〜+55 C额定工作电压范围：330V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：1 xC (uA) after 5 minutes.寿命(H): 5000产品名称：康富松电解电容wg系列型式：焊片型特性：高纹波,通过无铅认证使用温度范围：-20 C〜+85 C额定工作电压范围：400〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 5mA寿命(H): 5000产品名称：康富松电解电容wm系列型式：焊片型特性：通过无铅认证使用温度范围：-25 C〜+70 C额定工作电压范围：315V,475V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.06 CV or 3mA寿命(H): 40c时以充电0.8秒,放电0.2秒为一周期,经过1000,000个周期后产品名称：康富松电解电容EM系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：200〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 2000产品名称：康富松电解电容kn系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 5000产品名称：康富松电解电容kp系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000产品名称：康富松电解电容kq系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000~10000产品名称：康富松电解电容LS系列型式：牛角型特性：嵌入式,通过无铅认证使用温度范围：-40 〜+85 C (6.3 〜100V)-25 〜+85 C (160 〜450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA,寿命(H): 2000产品名称：康富松电解电容WE系列型式：螺栓型特性：通过无铅认证使用温度范围：-40 〜+105 C (10 〜100V) -25 〜+105 C (160 〜400V)额定工作电压范围：10~ 400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 2000产品名称：康富松电解电容WF系列型式：螺栓型特性：高纹波,通过无铅认证使用温度范围：-25〜+85 C额定工作电压范围：350〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 5000。
12v电容耐压值对照表

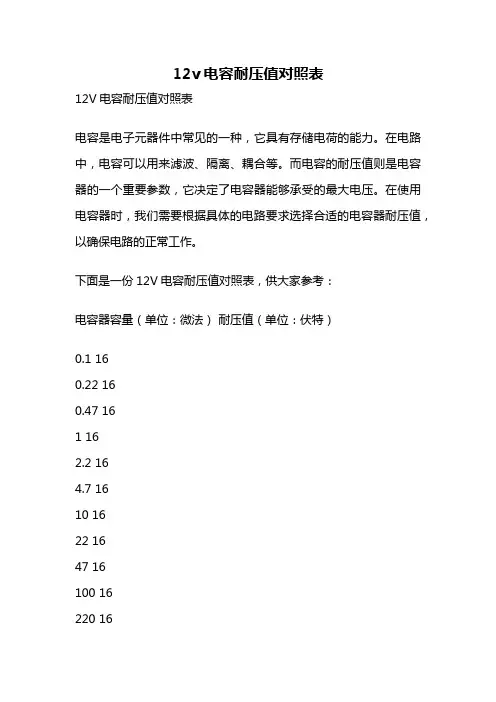

12v电容耐压值对照表
