蝶 阀
蝶阀
1 概述
0PK.460.4035
BDZF-型蝶阀是油浸式变压器注、放油专用阀门。
通常安装在油浸式变压器的油箱盖和油箱壁上，开启、关闭散热器、冷却器、储油柜等组件管路以及变压器真空处理。
2 型号含义
BDZ F□-L□/5
公称压力
公称通径
铸钢（铁）不表示
阀体材料
铝合金用“L”表示
设计序号
夹板式 J
密封形式复合式 F
衬套式 C
变压器用真空蝶阀
3 主要技术参数
环境温度： -30℃- +40℃
工作温度: -30℃- +105℃
流通介质：变压器油、空气
公称通径：Ф40、Ф50、Ф80、Ф100、Ф125、Ф150、Ф200、Ф250 公称压力: 0.5MPa （5kg/cm2）
真空强度： 10min内的漏气率小于1.33Pa·L/S
4 根据蝶阀的材料、结构和外形可分为两种：铸铝蝶阀、不锈钢蝶阀
5 铸铝蝶阀
5.1 结构：
1）本产品由铝合金阀座、阀片、手柄、钢制转轴、橡胶密封圈等零件组成。
2）阀片外径装有密封圈，与阀座通径孔面在偏离转轴中心处进行密封。
3）蝶阀的外形尺寸图如图1，其安装尺寸见表1。
5.2 安装、使用
1）安装前应仔细检查蝶阀两侧密封圈和密封面是否擦干净。
2）油箱上或管路上的联接法兰面必须平整、光洁度不低于25 ，并在密封面处不能有凹凸不平的手感。
3）蝶阀与联接法兰联接时，紧固螺栓必须四周均匀逐步拧紧到蝶阀侧面与联接法兰面基本合拢，不得单独一个个拧紧。
4）蝶阀手柄必须离箱沿或加强板40mm以上。
5）蝶阀与变压器油箱安装方向如图1所示，不允许反方向安装。
6）开启或关闭蝶阀时，先将手柄上的限位螺钉取出，再将定位螺钉松开，但定位螺钉不能取出，然后用扳手按照手柄上的旋转方向（逆时针为开，顺时针为关）扳动手柄，旋转90°，上述操作完成后，必须将限位螺钉装上，并和定位螺钉一起拧紧。
7）φ40、φ50蝶阀与变压器的安装方式如图5，先用4个M12的螺栓将蝶阀固定在变压器的法兰上，再将与蝶阀联接的其它法兰或盖板（图8）用M12的螺栓联接。
变压器与蝶阀联接法兰的安装尺寸如图2所示，具体尺寸见表1 (用户也可根据蝶阀的结构尺寸自行设计联接)。
8）φ80、φ100蝶阀与变压器的安装方式如图6，先用4个M10的螺栓将蝶阀固定在变压器的法兰上，再用4个M20×150的全螺纹螺杆（图11）将变压器上法兰、蝶阀及与蝶阀联接的另一法兰或盖板（图9）联接。
变压器与蝶阀联接法兰的安装尺寸如图3所示，具体尺寸见表1（用户也可根据蝶阀的结构尺寸自行设计联接方式）。
9）φ125蝶阀与变压器的安装方式如图7，先用4个M12的螺栓将蝶阀固定在变压器的法兰上，再用8个M16×150的全螺纹螺杆（图11）将变压器上法兰,蝶阀及与蝶阀联接的另一法兰或盖板（图10）联接。
变压器与蝶阀联接法兰的安装尺寸如图4所示，具体尺寸见表1（用户也可根据蝶阀的结构尺寸自行设计联接方式）。
10）φ150蝶阀与变压器的安装方式如图7，先用4个M12的螺栓将蝶阀固定在变压器的法兰上，再用8个M20×150的全螺纹螺杆（图11）将变压器上法兰、蝶阀及与蝶阀联接的另一法兰或盖板（图10）联接。
变压器与蝶阀联接法兰的
安装尺寸如图4所示，具体尺寸见表1（用户也可根据蝶阀的结构尺寸自行设计联接方式）。
11）装配和维修后，安装手柄时，必须保证箭头指向和阀片方向一致，如图1所示（因为手柄上的槽口和转轴的止口具有方向性，若强行反装，会破坏轴和手柄）。
12）如蝶阀一侧与大气相通（如作放油时使用），则蝶阀工作完毕后，在蝶阀大气侧的法兰面必须用盖板和密封圈盖好。
13）蝶阀出厂时包括装于蝶阀两侧面两个橡胶密封圈，当顾客要安装此橡胶密封圈时注意要按图12所示用两个拇指同时用微力将橡胶密封圈慢慢地从蝶阀底部向手柄方向压入到密封槽内。
14）蝶阀上所用密封圈均为特种橡胶制造，如有损坏，需要调换时,可用我公司备件。
6 不锈钢蝶阀
6.1 结构
1）本蝶阀为真空偏心蝶阀，结构简单，指示明确，阀体采用不锈钢材料，耐蚀性强，蝶阀密封性能良好。
2）蝶阀的装配图见图13，安装尺寸见表2
6.2 安装、使用
1）蝶阀定位块1上开有90°缺口，阀座6上安装有定位螺钉8,限位螺钉9，关闭和开启时，先用螺丝刀取下限位螺钉9，然后用扳手转动轴5,轴带动定位块和阀门4一起转动,当定位块和定位螺钉接触时，就是阀门开和关的位置，到达开和关的位置后，一定要拧上限位螺钉9，以防止阀门转动角度。
顺时针转动为关，逆时针转动为开。
开和关的位置在定位块上有明确的指示，蝶阀的开和关严格按照该指示操作。
2）蝶阀和变压器及散热器或冷却器的连接靠密封圈2来密封。
3）蝶阀与变压器及散热器或冷却器用M20的异形螺栓7连接。
4）蝶阀投入使用前，必须拧紧限位螺钉9。
5）严禁拧动定位螺钉8。
7 储存、包装、运输
7.1 包装用纸盒，包装应有防湿、防碰标识，包装时蝶阀应关闭。
7.2 蝶阀储存期超过一年及以上时，使用前必须检查密封圈老化情况。
注：螺栓、全螺纹螺杆、螺母、盖板，顾客如需要可另行向我公司订购。

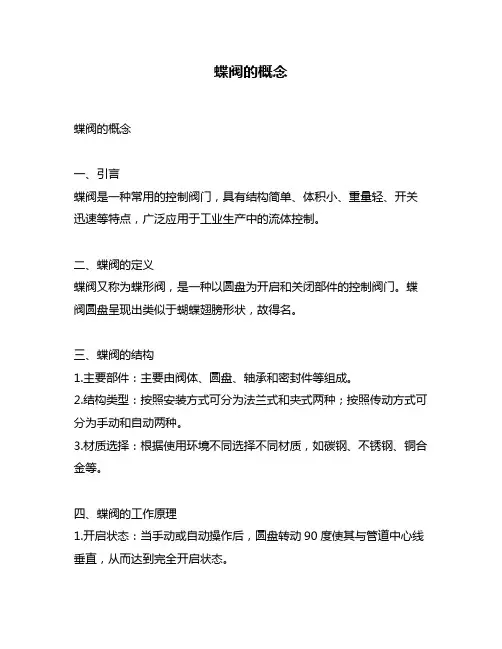

蝶阀的概念
蝶阀的概念蝶阀的概念一、引言蝶阀是一种常用的控制阀门，具有结构简单、体积小、重量轻、开关迅速等特点，广泛应用于工业生产中的流体控制。
二、蝶阀的定义蝶阀又称为蝶形阀，是一种以圆盘为开启和关闭部件的控制阀门。
蝶阀圆盘呈现出类似于蝴蝶翅膀形状，故得名。
三、蝶阀的结构1.主要部件：主要由阀体、圆盘、轴承和密封件等组成。
2.结构类型：按照安装方式可分为法兰式和夹式两种；按照传动方式可分为手动和自动两种。
3.材质选择：根据使用环境不同选择不同材质，如碳钢、不锈钢、铜合金等。
四、蝶阀的工作原理1.开启状态：当手动或自动操作后，圆盘转动90度使其与管道中心线垂直，从而达到完全开启状态。
2.关闭状态：当手动或自动操作后，圆盘转回原位与管道中心线平行，从而达到完全关闭状态。
五、蝶阀的优缺点1.优点：结构简单、体积小、重量轻、开关迅速、密封可靠、维护方便。
2.缺点：流体的阻力较大，无法调节流量大小。
六、蝶阀的应用领域1.石油化工行业：作为管道中的截止阀或调节阀。
2.食品饮料行业：作为流体控制设备，常用于输送液体或气体。
3.建筑行业：作为空调系统中的截止阀或调节阀。
七、蝶阀的维护保养1.定期清洗圆盘和密封面，保持良好的密封性能。
2.定期检查轴承和传动机构，确保其正常运转。
3.避免过度开启或关闭，以免损坏圆盘和密封面。
八、蝶阀的选择与安装1.根据使用环境选择合适材质和型号。
2.安装时应注意方向，并在法兰连接处加密封垫片以保证密封性能。
九、结语蝶阀是一种重要的控制阀门，在工业生产中发挥着重要的作用。
对于蝶阀的了解和正确使用，可以提高生产效率，保证安全生产。
蝶阀名词解释
蝶阀名词解释
蝶阀是一种流体控制阀门,也被称为“蝶板阀”、“蝶阀”、“蝴蝶阀”等。
它通常由蝶板、阀门手柄、阀门关闭件、阀门驱动部件等组成。
蝶阀的工作原理是利用蝶板在关闭件与阀门关闭件之间来回运动,控制流体的流向。
蝶阀在工作时,关闭件与阀门关闭件之间的摩擦力控制着蝶板的运动,使得阀门能够关闭或打开。
蝶阀有多种类型,包括传统的机械蝶阀、电磁蝶阀、智能蝶阀、气动蝶阀等。
每种类型都有其独特的特点和应用范围。
例如,传统的机械蝶阀采用手动操作,适用于低流量、低压力的场合;电磁蝶阀则适用于各种管道系统,具有控制精确、操作简单等优点;智能蝶阀采用计算机控制,可以实现自动化控制,适用于高层建筑、天然气、石油、化工等管道系统。
除了蝶阀本身的特点外,蝶阀在流体控制领域还具有广泛的应用。
例如,在水处理领域,蝶阀可以控制水流的开关,实现流量调节和压力控制;在石油和化工领域,蝶阀可以用于调节介质的的流量和压力,控制介质的流向和温度等。
蝶阀是一种非常重要的流体控制阀门,具有结构简单、制造容易、操作简便、调节精度高等优点,广泛应用于各种管道系统。
随着科技的不断发展,蝶阀的性能和应用范围也在不断扩展。

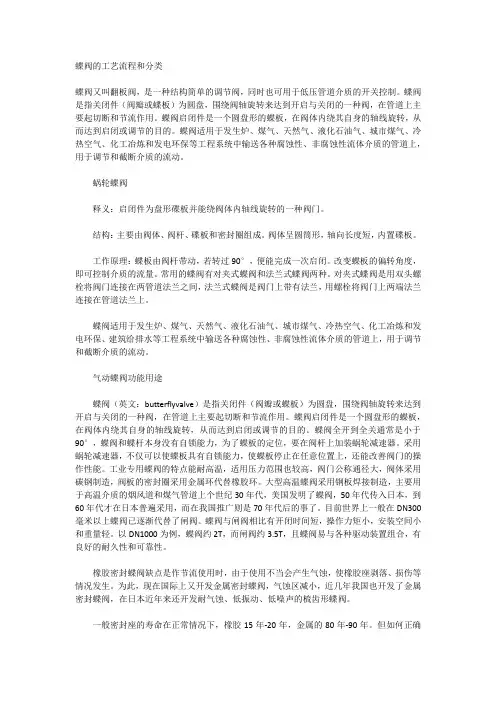

蝶阀的工艺流程和分类
蝶阀的工艺流程和分类蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蜗轮蝶阀释义：启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、碟板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置碟板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
气动蝶阀功能用途蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。

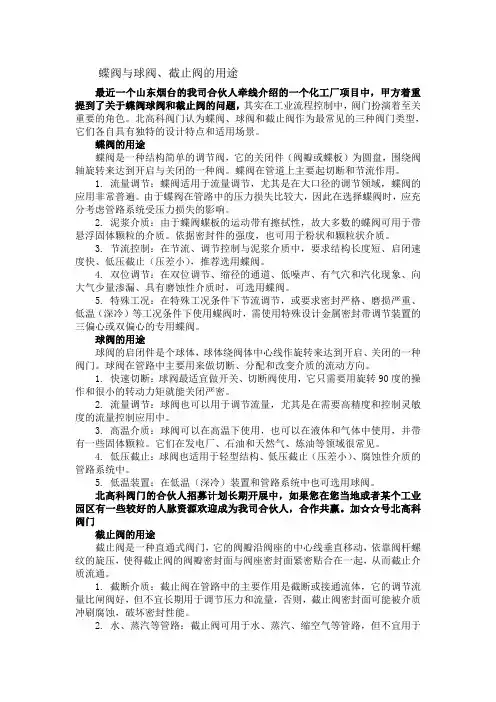

蝶阀与球阀、截止阀的用途
蝶阀与球阀、截止阀的用途最近一个山东烟台的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于蝶阀球阀和截止阀的问题，其实在工业流程控制中，阀门扮演着至关重要的角色。
北高科阀门认为蝶阀、球阀和截止阀作为最常见的三种阀门类型，它们各自具有独特的设计特点和适用场景。
蝶阀的用途蝶阀是一种结构简单的调节阀，它的关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。
蝶阀在管道上主要起切断和节流作用。
1. 流量调节：蝶阀适用于流量调节，尤其是在大口径的调节领域，蝶阀的应用非常普遍。
由于蝶阀在管路中的压力损失比较大，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响。
2. 泥浆介质：由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。
依据密封件的强度，也可用于粉状和颗粒状介质。
3. 节流控制：在节流、调节控制与泥浆介质中，要求结构长度短、启闭速度快、低压截止（压差小），推荐选用蝶阀。
4. 双位调节：在双位调节、缩径的通道、低噪声、有气穴和汽化现象、向大气少量渗漏、具有磨蚀性介质时，可选用蝶阀。
5. 特殊工况：在特殊工况条件下节流调节，或要求密封严格、磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用蝶阀。
球阀的用途球阀的启闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。
1. 快速切断：球阀最适宜做开关、切断阀使用，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
2. 流量调节：球阀也可以用于调节流量，尤其是在需要高精度和控制灵敏度的流量控制应用中。
3. 高温介质：球阀可以在高温下使用，也可以在液体和气体中使用，并带有一些固体颗粒。
它们在发电厂、石油和天然气、炼油等领域很常见。
4. 低压截止：球阀也适用于轻型结构、低压截止（压差小）、腐蚀性介质的管路系统中。
蝶阀基本知识PPT
蝶阀的分类
按阀体材料分类
非金属蝶阀——如陶瓷蝶阀、塑料蝶阀等。 金属蝶阀——如铸铁蝶阀、铸钢蝶阀、低 合金 钢蝶阀、高合金钢蝶阀、铜合金蝶阀、铝合金蝶 阀、镍合金蝶阀等。
2021/7/17
6
蝶阀的分类
按密封副材料分类
软（橡胶）密封蝶阀——密封副：橡胶/金属或橡 胶/橡胶。
软（PTFE）密封蝶阀——密封副：PTFE/金属。 金属密封蝶阀——密封副：金属/金属。 空气调节蝶阀——非密封型。
2021/7/17
22
蝶阀的结构型式
单轴有销衬胶结构：
2021/7/17
23
蝶阀的结构型式
几种不同结构阀座的优缺点：
阀座结构 带靠背阀座 无靠背阀座
阀体衬胶
优
点
可更换，有靠背支撑使阀座
强度更好，承压能力强。
可更换，装配简单，泄漏点
少，尤其适用于大口径阀门 。
阀座强度高，承压能力强，
泄漏点少。
缺
点
属复合而成，可补偿 密封性能达到零泄漏。 缺点：密封圈受介质冲刷严 重，阀门流量特性不 如密封圈压在阀体上 好。
2021/7/17
43
蝶阀的结构型式
三偏心蝶阀简图二：
纯金属密封圈压在阀体上。
优点：纯金属密封圈适应介 质能力更强，密封圈 受介质冲刷轻，阀门 流量特性比密封圈压 在阀板上好。
缺点：密封圈制作难度大， 密封性能不如多层次 次密封。
2021/7/17
41
蝶阀的结构型式
该类蝶阀在0～90°开 启时，阀板密封面会在开 启的瞬间立即脱离阀座密 封面。在90～0°关闭时， 只有在关闭的瞬间，其阀 板密封面才会接触并压紧 阀座密封面。
2021/7/17
蝶阀使用说明书
蝶阀使用说明书1.用途：蝶阀是常用的截断阀之一，主要用来接通和截断管道中的介质，也可以适当起调节介质流量的作用。
2.产品描述2.1蝶阀是随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。
2.2这种阀门的设计和制造标准为GB/T12238。
2.3安装图纸、适用工作温度，工作压力和主要材质都在样本中有详细说明。
3.储存、维修、安装和操作。
3.1储存和维修3.1.1阀门应储存在室内干燥并且通风的环境中。
两端应用盖子封住。
3.1.2阀门储存很长一段时间后应进行定期检查和清洁。
尤其要清洁密封座和蝶板以保护密封表层不受影响。
3.1.3如果储存时间超过12个月，阀门应该重新检测结构和性能。
同时进行记录。
3.1.4阀门在安装以后要定期进行检修。
检修内容如下：(1) 密封座(2) O型圈(3) 阀杆和填料(4) 阀体和蝶板上的锈斑3.2安装3.2.1保证阀门标志（型号、公称通径、公称压力、材质、）在安装前符合管道系统的要求。
3.2.2安装前仔细检测通道和密封面；任何污垢都应该清除。
3.2.3阀门应该安装在便于检测和操作的地方。
最好的位置是在立式安装。
3.2.4不适合安装在工作压力较大的环境，避免阀座损坏。
3.2.5应避免来自于支撑物、附件、管道等高压。
3.2.6安装后，在进行管道系统压力检测时，阀门应该完全开启。
3.2.7如果管道有足够的强度承受阀门重量和操作力矩，就不需用支撑点。
否则就需要。
3.3使用和操作3.3.1 在介质高速流动时，阀门必须完全开或全闭式，以避免密封面损伤。
3.3.2 当开启或关闭阀门时,可用其它工具代替手轮。
3.3.3在工作温度下，工作压力不应该超过最大允许的工作压力允许的最大工作压力为：PN10；温度范围是–10℃≤T≤100℃。
3.3.4在工作温度下，确保瞬间压力小于最大允许工作压力的1.1倍。
3.3.5在工作温度下,在管道中安装安全装置来防止工作压力超过最大允许压力值。
3.3.6禁止在运输\安装操作中撞坏阀门。
蝶阀工作原理
蝶阀工作原理
蝶阀是一种常见的控制阀门，其主要工作原理如下：
1. 蝶阀的流体控制是通过阀体内置的一个圆形或半圆形的金属蝶板来实现的。
当阀门关闭时，蝶板与阀座完全贴合，从而阻止流体通过。
当阀门开启时，蝶板会转动，使得流体可以顺畅地通过阀门。
2. 蝶板的转动是通过阀杆与手柄或执行器（如电动执行器、气动执行器）的操作实现的。
当手柄或执行器旋转时，阀杆会带动蝶板一起旋转，从而控制流体的流量。
3. 当蝶板完全打开时，流体可以自由地通过阀体，实现最大流量。
而当蝶板关闭时，阀座与蝶板之间形成一个密封的环境，流体无法通过。
4. 蝶阀的优点之一是其快速启闭特性。
由于蝶板的设计结构简单，开闭速度快，所以蝶阀的启闭时间很短，适用于需要快速调节流量的场合。
5. 蝶阀还可以通过调节蝶板的转动角度来改变流体的流量。
通过旋转手柄或执行器，可以使蝶板部分开启或部分关闭，从而控制流体通过阀门的速度。
总之，蝶阀是一种通过蝶板的旋转来控制流体流量的阀门。
其基本原理是利用蝶板与阀座的贴合与分离，实现流体的启闭控制。
蝶阀具备什么特点
蝶阀具备什么特点，缺点及蝶阀密封蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
一、蝶阀的优点1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
二、蝶阀的缺点1、使用压力和工作温度范围小。
2、密封性较差。
三、蝶阀密封结构分析蝶阀材质有高分子聚合物和金属两类, 聚合物阀座主要适用于温度较低的工况, 金属密封阀座蝶阀虽然能满足较高的温度和压力工况, 但金属阀座的弹性较聚合物阀座低, 密封性能较差〔2〕。
蝶阀各种性能的改善与其不断改进密切相关。
为解决普通蝶阀的蝶板与阀座的挤压问题产生了单偏心蝶阀。
单偏心蝶阀的阀杆中心线与密封中心线错开, 形成不对称结构, 以便不通过橡胶衬密封面, 造成了蝶阀的密封面成为一个完整连续的圆弧曲面, 这样对于密封面的加工制造就非常方便,而且蝶板与阀座还可以进行研磨, 这对于蝶阀的密封性能就有了充分的保证。
蝶板上下端不再为回转轴心, 分散减轻了蝶板上下端与阀座的过度挤压,能较快离开密封面, 减小了配合面间的摩擦力。
但是由于单偏心结构在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失, 故采用不多。
双偏心蝶阀的结构特征是阀杆轴心偏离阀座的密封面中心, 也偏离管路和阀门中心线。
双偏心的效果使阀门开启后, 蝶板能迅速脱离阀座, 大幅度地消除了蝶板与阀座的不必要的过度挤压和刮擦等现象, 减轻了开启力矩, 降低了磨损, 提高了阀座寿命。
蝶阀的工作原理
蝶阀的工作原理
蝶阀是一种常用的流体控制阀门，它的工作原理是通过蝶板的旋转来控制流体的流量。
下面将详细介绍蝶阀的工作原理。
蝶阀由阀体、阀杆、蝶板和密封装置组成。
当蝶阀处于关闭状态时，蝶板与阀座完全接触，阻止流体通过。
当需要开启蝶阀时，通过旋转阀杆，使蝶板与阀座分离，从而允许流体通过。
蝶板是蝶阀中最重要的部件之一。
它通常由金属材料制成，可以固定在阀杆上旋转。
蝶板的形状类似于一只蝴蝶的翅膀，故得名蝶板。
当蝶阀开启时，蝶板转动，将流体引导到蝶板上的空腔，流体通过蝶板后，再通过阀体两侧的法兰连接管道，实现了流体的控制。
蝶阀的开度可以通过旋转蝶板角度来调节，从而控制流体的流量。
当蝶板与阀座部分接触时，会有一定的阻力产生，这会导致流体的压降。
通过调整蝶板的开度，可以改变流体通过蝶阀时的阻力，从而实现流量的调节。
蝶阀的密封装置通常由橡胶环或填料等材料制成，用于确保蝶板与阀座之间的严密性。
当蝶阀处于关闭状态时，密封装置可以有效防止流体泄漏。
总的来说，蝶阀的工作原理是通过旋转蝶板来控制流体的流量。
通过调节蝶板的开度和旋转角度，可以实现对流体的精确控制。
蝶阀广泛应用于各种工业领域，例如化工、冶金、电力等。
蝶阀的简介
安装上的一些注意事项 1、不施加管道方向上的力和弯曲力矩（可加装伸缩接头）。（图中采用A型方案较好，可将 力传至阀门的法兰、管路） 2、阀门进口侧有弯管时，流体弯曲流入阀门时，在管内发生偏流，所以偏流必须在阀瓣的两 侧均匀配置。如只在一侧承受偏流的配置中，不仅增大阀门扭矩，而且可能损坏阀门。小开度 3、阀门可以安装在垂直管线上使用，但注意轴向力的关系和含泥砂水的工况，立式下面的轴 承部有积存沙子的可能。
其他注意点 轴的弯矩计算，以及与扭矩的合 成。 轴的定位：小口径不需太严格， 大口径由于自重较大，在关闭时很难 靠自位抬起而对中。因此轴向定位很 重要。 对开环、轴肩、加装底板、轴套 定位、调整装置等。 销轴直径约1/4-1/3的阀轴直径。 键的计算参见机械设计手册。 加长杆还应进行扭转角的计算。
蝶阀的寿命：
蝶阀的设计：
阀体的设计主要是壁厚的计算，应该考虑介质的压力，温度以及阀门的操作力和管路上的一些不 可预见的载荷（地震载荷等）、还应考虑介质的腐蚀、冲蚀、侵蚀。 对于大型蝶阀为了加强它的强度和刚度，往往加上加强筋（各种竖筋和横筋）。 刚度校核还应考虑阀体自身的作用力和外力
蝶板的设计 蝶板的形式很多，例如平板、锅 形、流线形、双平板形，调节蝶阀还 有S形、鱼尾形、梳齿式、带孔等。 蝶板的壁厚计算，由于其结构形 式不同计算方法也各异。随着阀门口 径、压力的增大，蝶板的刚度和变形 显的尤为重要，一般要求蝶板的最大 变形量不得超过公称通径的1-2‰,现 在很多厂家都已经采用有限元法进行 计算。
蝶阀轴的设计与计算 轴径尺寸对蝶阀的性能具有重大影响，过粗影响蝶板的外形尺寸，增大流阻，太细则刚度、 强度不能保证，影响开关力矩。 轴在标准中规定可采用整轴或半轴，整轴也就是通轴与蝶板的配合约0.6-1倍的轴径长,半 轴与蝶板的配合部位不得小于1.5倍.并且配合为紧配合（H8/f7）。而与阀体轴套部位配合长度 一般为（1-1.5）倍.
