紫铜片止水施工方法
浅谈水工建筑物紫铜片止水渗漏产生原因及防治措施

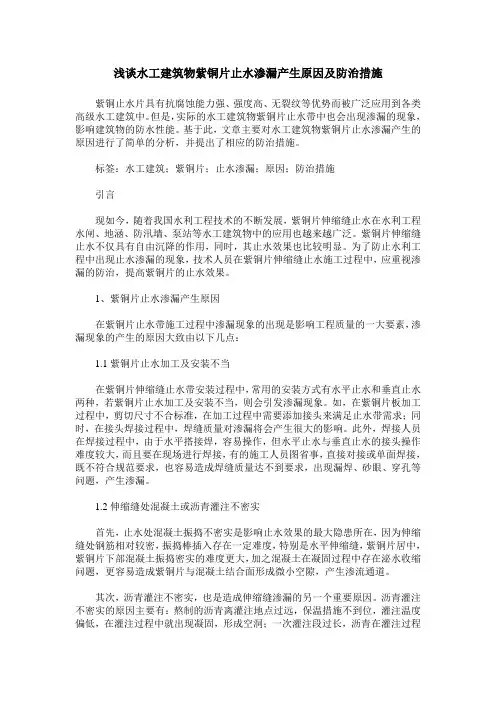

浅谈水工建筑物紫铜片止水渗漏产生原因及防治措施紫铜止水片具有抗腐蚀能力强、强度高、无裂纹等优势而被广泛应用到各类高级水工建筑中。
但是，实际的水工建筑物紫铜片止水带中也会出现渗漏的现象，影响建筑物的防水性能。
基于此，文章主要对水工建筑物紫铜片止水渗漏产生的原因进行了简单的分析，并提出了相应的防治措施。
标签：水工建筑；紫铜片；止水渗漏；原因；防治措施引言现如今，随着我国水利工程技术的不断发展，紫铜片伸缩缝止水在水利工程水闸、地涵、防汛墙、泵站等水工建筑物中的应用也越来越广泛。
紫铜片伸缩缝止水不仅具有自由沉降的作用，同时，其止水效果也比较明显。
为了防止水利工程中出现止水渗漏的现象，技术人员在紫铜片伸缩缝止水施工过程中，应重视渗漏的防治，提高紫铜片的止水效果。
1、紫铜片止水渗漏产生原因在紫铜片止水带施工过程中渗漏现象的出现是影响工程质量的一大要素，渗漏现象的产生的原因大致由以下几点：1.1紫铜片止水加工及安装不当在紫铜片伸缩缝止水带安装过程中，常用的安装方式有水平止水和垂直止水两种，若紫铜片止水加工及安装不当，则会引发渗漏现象。
如，在紫铜片板加工过程中，剪切尺寸不合标准，在加工过程中需要添加接头来满足止水带需求；同时，在接头焊接过程中，焊缝质量对渗漏将会产生很大的影响。
此外，焊接人员在焊接过程中，由于水平搭接焊，容易操作，但水平止水与垂直止水的接头操作难度较大，而且要在现场进行焊接，有的施工人员图省事，直接对接或单面焊接，既不符合规范要求，也容易造成焊缝质量达不到要求，出现漏焊、砂眼、穿孔等问题，产生渗漏。
1.2伸缩缝处混凝土或沥青灌注不密实首先，止水处混凝土振捣不密实是影响止水效果的最大隐患所在，因为伸缩缝处钢筋相对较密，振捣棒插入存在一定难度，特别是水平伸缩缝，紫铜片居中，紫铜片下部混凝土振捣密实的难度更大，加之混凝土在凝固过程中存在泌水收缩问题，更容易造成紫铜片与混凝土结合面形成微小空隙，产生渗流通道。
铜片止水施工方案
铜片止水施工方案1. 引言铜片止水是一种常用的施工方法，用于阻止水流通过建筑物或结构物中的缝隙或裂缝。
本文将介绍铜片止水的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的处理方法。
2. 施工前的准备工作在进行铜片止水施工前，需要进行以下准备工作：2.1 安全考虑施工人员应遵守相关安全规定，佩戴必要的个人防护设备，如安全帽、防滑鞋等。
确保施工现场的安全。
2.2 工具和材料准备准备好所需的施工工具和材料，如铜片、螺丝刀、铜片止水胶水等。
确保工具和材料的质量和数量充足。
2.3 施工区域清理清理施工区域，确保施工面干净整洁，无杂物和灰尘。
清除可能妨碍施工的障碍物，确保施工的顺利进行。
3. 施工过程中的注意事项在施工过程中，需要注意以下事项：3.1 铜片选择和安装选择适合的铜片材料，确保其质量和强度满足止水要求。
将铜片固定在需要止水的缝隙或裂缝处，使用螺丝刀将铜片牢固地固定在建筑物或结构物上。
3.2 施工质量控制施工过程中需要保证施工质量，确保铜片与建筑物或结构物的接触面均匀紧密，确保止水效果。
对施工现场进行巡视，及时发现和修正施工中的问题。
3.3 渗漏测试完成止水施工后，进行渗漏测试。
可以使用水压试验或渗漏检测仪等方法，检测止水效果，确保施工质量满足要求。
4. 施工后的处理方法施工完成后，需要进行适当的处理，包括以下方面：4.1 施工区域清理清理施工区域，清除施工过程中产生的垃圾和残留物，保持施工区域干净整洁。
4.2 施工记录和整理记录施工过程中的关键步骤和数据，整理施工文件和相关图纸，以备将来参考和验收。
4.3 后续维护定期检查和维护止水施工区域，确保其正常运行和持久效果。
如发现问题，及时进行修复和处理。
5. 总结铜片止水是一种常用的施工方法，通过使用铜片来阻止水流通过缝隙或裂缝。
本文介绍了铜片止水的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的处理方法。
在施工过程中，需要注意安全、选择合适的材料和工具，并进行质量控制和渗漏测试。
紫铜止水片施工
安徽省专业从事水利工程的生产企业现在防水材料的作用越来越大，各大投资者都把目光投向了紫铜止水片。
它的优良防水效果被广大建筑者们所亲睐。
关于紫铜止水带的施工大家了解多少？那么紫铜止水片施工步骤是什么？为此，安徽河海止水铜片有限公司为大家总结了相关信息，希望能够为大家带来帮助。
紫铜止水片施工：A 、止水片须按设计位置跨缝对中进行安装，并用托架、卡具定位，确保在混凝土浇筑过程中不产生变形或位移。
不允许有拉筋、钢筋或其它钢结构与止水相碰接。
B 、止水铜片的衔接根据施工图的规定，采取折叠、咬接或搭接，搭接长度不应小于20mm ，咬接或搭接应采取双面焊，焊工需考试合格，焊接作业必须在递交试焊样品报请监理人批准后方可施焊。
C 、止水铜片的“十”字接头和“T ”字形接头在现场加工时，应严格控制焊接质量。
安徽省专业从事水利工程的生产企业D、已埋入先浇混凝土块体内的止水片，应采取措施防止其变形移位和撕裂破坏，且止水片必须高出先浇块表面以上不少于20cm。
大仓面浇筑中仓内伸缩缝止水片，应在混凝土浇筑前架设在预定位置上，并用钢筋等将其固定，不得因混凝土卸料或振捣发生移位。
在浇筑混凝土时，应清除止水片周围混凝土料中的大粒径骨料，并确保混凝土浇筑质量。
E、紫铜止水铜鼻子内浇沥青柱前，预先放置一根在沥青里煮透的麻丝。
在浇沥青柱的过程中，采取多次多层浇的方法，使沥青柱浇得比较密实，在浇沥青时速度要尽可能快，缩短层与层之间的间隔时间。
在止水铜片安装时应严格保证凹槽部位与伸缩缝位置一致，骑缝布置。
F、安装好的止水片应加以固定和保护；对止水附近的混凝土应采取可靠措施确保浇筑质量，防止形成渗漏通道。
安徽河海止水铜片有限公司是一家专业从事水利水电工程中止水的大型企业，我公司自70年代建立以来（公司历史改革：1983安徽省专业从事水利工程的生产企业年建厂为集体社办企业名称为桐城市水利塑胶厂，2000年企业改制为桐城市水利塑胶制品有限公司，2014年现更名为：安徽河海止水铜片有限公司），历经几十年的拼搏与发展河海止水铜片有限公司已经成为我国具有规模成套能力较强的止水材料制造与施工的生产制造基地。
止水紫铜带施工
安徽省专业从事水利工程的生产企业止水紫铜带主要制作材料是铜质，具有比较好的韧性和耐性，用作防水材料不但可以实现理想的防水效果，还能够确保在长期的高强度使用下不会出现任何问题。
那么止水紫铜带施工步骤是什么？为此，安徽河海止水铜片有限公司为大家总结了相关信息，希望能够为大家带来帮助。
止水紫铜带施工：A、止水片须按设计位置跨缝对中进行安装，并用托架、卡具定位，确保在混凝土浇筑过程中不产生变形或位移。
不允许有拉筋、钢筋或其它钢结构与止水相碰接。
B、止水铜片的衔接根据施工图的规定，采取折叠、咬接或搭接，搭接长度不应小于20mm，咬接或搭接应采取双面焊，焊工需考试合格，焊接作业必须在递交试焊样品报请监理人批准后方可施焊。
C、止水铜片的“十”字接头和“T”字形接头在现场加工时，应严格控制焊接质量。
安徽省专业从事水利工程的生产企业D、已埋入先浇混凝土块体内的止水片，应采取措施防止其变形移位和撕裂破坏，且止水片必须高出先浇块表面以上不少于20cm。
大仓面浇筑中仓内伸缩缝止水片，应在混凝土浇筑前架设在预定位置上，并用钢筋等将其固定，不得因混凝土卸料或振捣发生移位。
在浇筑混凝土时，应清除止水片周围混凝土料中的大粒径骨料，并确保混凝土浇筑质量。
E、紫铜止水铜鼻子内浇沥青柱前，预先放置一根在沥青里煮透的麻丝。
在浇沥青柱的过程中，采取多次多层浇的方法，使沥青柱浇得比较密实，在浇沥青时速度要尽可能快，缩短层与层之间的间隔时间。
在止水铜片安装时应严格保证凹槽部位与伸缩缝位置一致，骑缝布置。
F、安装好的止水片应加以固定和保护；对止水附近的混凝土应采取可靠措施确保浇筑质量，防止形成渗漏通道。
安徽河海止水铜片有限公司是一家专业从事水利水电工程中止水的大型企业，我公司自70年代建立以来（公司历史改革：1983安徽省专业从事水利工程的生产企业年建厂为集体社办企业名称为桐城市水利塑胶厂，2000年企业改制为桐城市水利塑胶制品有限公司，2014年现更名为：安徽河海止水铜片有限公司），历经几十年的拼搏与发展河海止水铜片有限公司已经成为我国具有规模成套能力较强的止水材料制造与施工的生产制造基地。
止水铜片施工方案
止水铜片施工方案1. 引言止水铜片是一种常用的建筑材料，可用于防止水泄漏和水阻隔。
本文档旨在提供关于止水铜片施工方案的详细说明，包括施工材料、施工步骤和质量控制措施等内容。
2. 施工材料在进行止水铜片施工时，需要准备以下材料： - 止水铜片：包括宽度合适、表面平整的铜片。
- 防水胶粘剂：选择具有良好黏附性、耐水性和耐久性的胶粘剂。
- 切割工具：如剪刀、切割机等，用于将铜片切割成所需尺寸。
- 清洁剂：用于清洁施工表面，确保铜片能够牢固粘贴。
3. 施工步骤以下是止水铜片施工的一般步骤：步骤1：表面准备清洁施工表面，确保其干净、无尘且平整。
使用清洁剂擦拭表面，去除任何灰尘和油污。
步骤2：测量与切割测量需要覆盖的区域，并使用切割工具将止水铜片切割成适当的尺寸。
确保切割的铜片和施工表面匹配。
步骤3：胶粘剂施工将防水胶粘剂均匀地涂抹在施工表面上，确保涂覆的面积足够大，能够覆盖整个止水铜片。
步骤4：粘贴止水铜片将切割好的止水铜片小心地贴在涂有胶粘剂的施工表面上。
确保铜片与表面完全接触，并去除可能的气泡。
步骤5：压实与固定使用适当的工具，如木板或橡胶锤，轻轻压实止水铜片，确保其与施工表面紧密粘合。
然后，根据需要使用钉子或螺钉固定铜片。
步骤6：质量检查完成施工后，进行必要的质量检查。
检查止水铜片是否牢固粘贴、表面平整，并确保无任何水泄漏的迹象。
4. 质量控制措施为确保止水铜片施工的质量，要采取以下措施：•选择合适的材料：选择质量良好、符合规定标准的止水铜片和防水胶粘剂。
•施工现场管理：确保施工现场干净整洁，避免灰尘和杂物对施工质量造成影响。
•施工人员培训：对施工人员进行必要的培训，熟悉施工步骤和质量要求。
•质量检查与验收：在施工过程中进行多次质量检查，并进行最终验收，确保施工质量符合预期要求。
5. 结论本文档提供了一份详细的止水铜片施工方案，包括施工材料、施工步骤和质量控制措施等内容。
通过遵循这些方案，可确保停水铜片施工的质量和可靠性，提高防水效果，延长建筑物使用寿命。
隧道紫铜止水施工方案
隧道紫铜止水施工方案一、工程概况与目标本工程为隧道紫铜止水施工，旨在确保隧道施工安全、顺利进行，并通过高质量的止水工程保障隧道长期稳定运行。
二、施工准备与条件1. 现场勘查与评估进行详细的现场勘查，了解地质条件、水文情况、隧道结构等，为止水方案的设计提供依据。
2. 施工队伍准备组建专业的施工队伍，确保施工人员熟悉紫铜止水施工技术，掌握安全操作规程。
3. 材料与设备准备根据止水方案，提前采购优质紫铜止水材料，准备必要的施工设备，如焊接机、切割机等。
三、紫铜止水材料选择选择紫铜止水材料时，应确保其具有良好的耐腐蚀、耐磨损、耐高压性能，以适应隧道复杂的运行环境。
四、止水带设计与布置1. 设计原则根据地质条件、水压大小、隧道结构等因素，合理设计止水带的形状、尺寸及布置方式。
2. 布置要求确保止水带与隧道结构紧密结合，防止水流渗透。
同时，合理布置止水带，使其能够承受水流的冲击。
五、施工工艺与流程1. 施工工序清理隧道表面→ 安装止水带→ 焊接止水带→ 质量检查→ 养护处理2. 技术要求在施工过程中，严格控制焊接质量，确保止水带与隧道结构之间的密封性。
同时，加强养护处理，防止止水带变形或损坏。
六、质量控制与检验1. 质量标准按照相关标准，对止水材料、施工质量进行全面检查，确保符合设计要求。
2. 检验方法采用目视检查、水压试验等方法，对止水工程的质量进行全面评估。
七、安全施工措施1. 安全教育培训对施工人员进行安全教育培训，提高安全意识，确保施工过程中的安全。
2. 安全设施配备配备必要的安全设施，如安全帽、防护眼镜、手套等，保障施工人员的安全。
3. 应急预案制定制定详细的应急预案，以应对施工过程中可能出现的突发情况。
八、环保与文明施工1. 环保措施在施工过程中，严格遵守环保法规，减少对环境的影响。
如合理处理施工废水、废弃物等。
2. 文明施工要求保持施工现场整洁有序，减少噪声、扬尘等对周边环境的影响。
加强文明施工管理，提高施工效率。
标准作业规程〈三〉止水
尼那水电站CⅡ标工程标准操作规程之〈三〉止水施工作业规程1.片（带）的连接1.1铜止水片的连接紫铜止水片采用搭接连接，搭接长度不小于20mm，双面氧焊。
要求焊缝内不得有夹渣和气孔。
1.2铜止水片与橡胶止水带的连接,采用螺栓连接法。
其连接方法是先在铜止水接头添加焊一层长30cm左右的铜止水片，形成一夹层。
将橡胶止水带接头插入铜止水夹层内，钻孔，穿5根M6～M10螺栓（要求加垫片），再在止水夹层内灌注热沥青，待沥青温度降至40～50℃时将螺栓上紧（也〈3〉裁两条１.５cm宽长度比止水带略宽的生胶条（生胶条由止水生产厂家专供），夹嵌于止水带接头缝隙内。
在止水带的伸缩孔（鼻子）内，用橡胶止水带碎条填塞。
〈4〉将模具上下夹板用螺栓紧固，然后用气焊或喷灯将模具上下两面反复均匀加热至１２０℃左右（用温度计量测或经验判断），在保持此温度２０～３０分钟后停止加热，待自然冷却１５～２０分钟即可卸模。
粘接示意图如下：螺栓模具下夹板651橡胶止水接头留1.5cm间隙，嵌填生胶条651橡胶止水螺栓接头留1.5cm间隙，嵌填生胶条模具下夹板651橡胶止水651橡胶止水模具上夹板2.止水片（带）安装埋设2.1铜止水片和橡胶止水带在先浇块施工时，必须夹置于预留的模板缝内，并用专用夹具固定牢固。
以避免浇筑时止水伸缩节错位。
2.2铜止水片安装时，填充在伸缩节（即鼻子）内的沥青麻丝要饱满、牢固。
止水片上不得有砂眼，不得钉钉子。
2.3铜止水片安装前要将其表面浮皮、锈污、油漆、油渍等清除干净。
橡胶止水表面要干净。
2．4后浇块砼浇筑前，要将铜止水和橡胶止水扶正并固定牢固。
鼻子不骑缝的要返工处理。
2.5砼浇筑过程中，止水周围要人工平仓，紧靠止水片的大于4cm 的粗骨料要剔除，并要精心振捣，以避免止水周围脱空和止水变形。
2.6竖直缝面上设置的BW 止水条安装时，先在先浇块中预留止水条安放槽，槽深为为止水条厚度的一半，宽度与止水条同宽。
浇筑后浇块时，将槽内杂物清除干净，然后将止水条嵌入槽内，并加固结实。
紫铜止水
8. 止水铜片与橡胶止水带制作加工8.1 止水的加工与连接8.1.1 紫铜片的加工与连接紫铜止水片按设计形状、尺寸，采用专门成型机根据需要长度加工挤压整体成型，确保成型质量。
加工时，尽量减少接头数目。
挤压加工成型的紫铜止水片长度大，容易发生扭曲变形，为避免发生此现象，应尽可能靠近工作面加工，成品出口处设置托架。
对于异型接头，计划在现场根据实际需要进行加工和连接。
详见“紫铜止水片制作与搭接”。
本工程紫铜止水片连接方式采用搭接焊接，焊接时采用紫铜焊条气焊，双面焊接。
气焊应预热，预热温度约为400℃~500℃，气焊时，使用硼酸盐、卤化物或二者的混合物作为焊剂，焰心离开工作表面的距离应保持在2mm~4mm,焊后沿焊缝两侧100mm范围内进行热锤击。
水平止水之间连接时，搭接长度大于20mm，水平紫铜片与垂直紫铜片连接时，搭接长度大于70mm。
焊接接头应保证表面光滑、无孔洞和缝隙、并检查是否有漏焊、欠焊等缺陷，保证紫铜止水片不漏水。
8.1.2 橡皮止水的加工与连接(1) 将接头表面的污染物清理干净，用专用夹具将橡胶止水带夹紧，用钢锯将橡胶止水带从中间割开，露出完整的粘接面，再用手挫将粘接面打毛，清除粘接面的橡胶碎末后待用。
(2) 将按粘接面尺寸裁剪的生胶片粘贴在其中一条橡胶止水带的粘接面上，再将另一条橡胶止水带的粘接面与生胶片粘贴，以待加压热接。
用专用钢板夹具将止水带粘接部位夹紧，然后加热钢板，加热过程中钢板两面反复烤热，以保证加热均匀。
加热10~15min后取下一块由接头挤出的胶片，用手拉直，弹性好即热接合格，则停止加热，放置15~20min使其冷却，拆卸钢板即可。
粘接时仔细作业，保证接头内无气泡，粘接牢固，接头平顺、不毛糙。
橡皮止水粘接面接头示意图8.1.3 紫铜止水片与橡皮止水的连接紫铜止水片与橡皮止水的连接一般为垂直连接，连接方法采用氯丁胶粘接，粘接长度大于7 0mm，粘接前，将橡皮止水的凸起割掉形成平面，用手挫打毛，然后将粘接面涂上氯丁胶进行粘接，粘接必须牢固，防止裂缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安徽省专业从事水利工程的生产企业
紫铜片作为很好的防水材料在水利建筑工程中起到了至关重要的作用。
现在越来越多的投资者把目光投到了紫铜片的生产上。
那么紫铜片止水施工方法是什么？为此，安徽河海止水铜片有限公司为大家总结了相关信息，希望能够为大家带来帮助。
紫铜片止水方法：
A 、止水片须按设计位置跨缝对中进行安装，并用托架、卡具定位，确保在混凝土浇筑过程中不产生变形或位移。
不允许有拉筋、钢筋或其它钢结构与止水相碰接。
B 、止水铜片的衔接根据施工图的规定，采取折叠、咬接或搭接，搭接长度不应小于20mm ，咬接或搭接应采取双面焊，焊工需考试合格，焊接作业必须在递交试焊样品报请监理人批准后方可施焊。
C 、止水铜片的“十”字接头和“T ”字形接头在现场加工时，应严格控制焊接质量。
D 、已埋入先浇混凝土块体内的止水片，应采取措施防止其变形移位和撕裂破坏，且止水片必须高出先浇块表面以上不少于20cm 。
安徽省专业从事水利工程的生产企业
大仓面浇筑中仓内伸缩缝止水片，应在混凝土浇筑前架设在预定位置上，并用钢筋等将其固定，不得因混凝土卸料或振捣发生移位。
在浇筑混凝土时，应清除止水片周围混凝土料中的大粒径骨料，并确保混凝土浇筑质量。
E、紫铜止水铜鼻子内浇沥青柱前，预先放置一根在沥青里煮透的麻丝。
在浇沥青柱的过程中，采取多次多层浇的方法，使沥青柱浇得比较密实，在浇沥青时速度要尽可能快，缩短层与层之间的间隔时间。
在止水铜片安装时应严格保证凹槽部位与伸缩缝位置一致，骑缝布置。
F、安装好的止水片应加以固定和保护；对止水附近的混凝土应采取可靠措施确保浇筑质量，防止形成渗漏通道。
安徽河海止水铜片有限公司是一家专业从事水利水电工程中止水的大型企业，我公司自70年代建立以来（公司历史改革：1983年建厂为集体社办企业名称为桐城市水利塑胶厂，2000年企业改制为桐城市水利塑胶制品有限公司，2014年现更名为：安徽河海止水
安徽省专业从事水利工程的生产企业
铜片有限公司），历经几十年的拼搏与发展河海止水铜片有限公司已经成为我国具有规模成套能力较强的止水材料制造与施工的生产制造基地。
在安徽省水利厅，市政府的关怀下，锐意进取，不断创新发展。
公司管理者拥有多年的生产经验，本着专家制厂的经验，专业化的管理，诚信经营，以客户满意为标准，在同行中享有很多好评和荣誉。
公司注册资本1000万，总资产2000多万，占地150亩，高级工程师3名，大专以上15人，总员工118人，公司建有两个生产基地“止水铜片生产基地含6条全自动生产线、橡皮止水生产基地含有9条全自动生产线”公司生产的止水带和止水紫铜片已获得水利部颁发的许可证，经水利部质量检测中心质字第40095号检测，为国内生产橡胶止水带、紫铜止水片通过部级检测合格单位。
