广电机房动环监控子系统
广播电视台机房动力环境监控系统建设探究
79Internet Technology互联网+技术引言：对机房内的动力、环境、安防、设备进行全面的集中监控和统一管理，是保障机房内设备安全，提高基础设施可用性，确保机房的网络、系统能够安全、高效的运行，进而保障台内业务的正常稳定运行的必要方式。
下面以我单位延边广播电视台机房动力环境监控系统的建设为例对系统的构成和设计做一说明。
首先要根据自身单位机房的安全等级划分，按照相应等级的机房安全要求和措施，例如：选址的时候需要考虑监控、防盗的要求，机房的温度宜保持在20度的正负两度之间、湿度需要在40-60%、机房内空气颗粒直径应小于0.5um。
还要具备防静电措施、防火、防水措施、隔离、火灾报警系统、灭火设施（灭火器，灭火工具及辅助设备）、机房的管理措施等。
要结合自身单位的投入预算，在相应预算的基础上尽可能向相应的国家标准看齐，来确定动环系统的建设方案[1]。
我台动环架构分为三层。
底层为现场设备层,由被监控设备、I/O 采集模块和第三方弱电系统组成。
各系统通过标准通信协议将数据发送至上一层采集设备。
中间为数据采集层,由串口服务器组成。
串口服务器负责收集与处理由现场设备采集层发送上来的数据,将监控数据统一封装后发送至数据应用层。
最上层为数据应用层,其中的集中监控服务软件为整个动力环境监控系统的集中监控处理系统,负责数据的处理、分析、存储、显示、报警等。
组网设计：为保证系统安全性与可靠性,建议将系统的数据采集采用多总线结构设计,即每个子系统分别和连接到总线,动环境监控系统中所有的节点设备都通过可靠网络进行信息传输交换。
通信连线可用阻抗75欧的同轴电缆和超6类双绞线,同时利用嵌入式服务器和监控服务器支持双卡链路冗余设计实现双通道组网以保障数据传输的稳定性和可靠性。
[2]。
系统监控的设备或子系统包括：配电柜供配电参数、供配电开关状态、发电机组、UPS、UPS 蓄电池、精密空调等[3]，环境状态感知应包括温湿度、漏水、消防烟雾。
河北广电光缆干线网动环监控系统的应用
图 #3无人值守站油机远程控制实现方式
#!$ 无人值守站监控信息通过 8-)公务语音通道 传送&信号稳定&方式经济简单实用,
一般情况下&运营商无人值守站的动环监控系统 是通过 >+'传输网的 0# 通道或无线网传送至总监控 平台&广电网络则基本都是通过租用运营商的无线网 络传送, 河北广电干线网的基础承载网络是基于华为 8-)的传输网&不可能通过 0# 通道进行传送&租用运 营商的无线网络不经济&且信号不稳定&尤其山区地带 的信号更弱,
891'+,:''-PCOASCGlC=N<GA=EC=?FHOCGN<F<A= FUF?CEBAGAO?<K@JB<ICG?G@=FE<FF<A= I@KTIA=C=C?SAGT <FKA=V F?GHK?CD @KKAGD<=Q?A?PCKP@G@K?CG<F?<KAB'CIC<IGA@DK@F?<=Ql-1<=BAGE@?<A= =C?SAGT& SP<KP <FD<BBCGC=??A ?PCA=CABA?PCGK@GG<CGAOCG@?AGW-PCGCEA?CKA=?GAJABA<JC=Q<=CBAG=AVDH?UF?@?<A= <= GCEA?CEAH=?@<= @GC@F <F<EOJCEC=?CD* @=D ?PC=AVDH?UF?@?<A= <=BAGE@?<A= ?G@=FE<FF<A= ABOASCGlC=N<GA=EC=?FHOCGN<F<A= FUF?CE<F @KP<CNCD IUHF<=Q8-) FOCCKP KP@==CJABOGAN<=KCI@KTIA=CJ<=CF=C?SAGT* @=D ?PCKC=?G@J<aCD EA=<?AG<=Q KA=?GAJE@=@QCEC=?<FBC@F<IJUGC@J<aCD <= ?PCSPAJC=C?SAGT AB'CIC<IGA@DK@F?<=Ql -1<=BAGE@?<A=W/U?PC @OOJ<K@?<A= AB?PCOGCFC=?CD FUF?CE& ?PC?<ECJ<=CFF@=D ?PC@KKHG@?C=CFFAB?PC=C?SAGT E@<=?C=@=KC@=D ?PC jH@J<?U@=D CBB<K<C=KUAB?PC=C?SAGT AOCG@?<A= @=D E@<=?C=@=KC@GCJ@GQCJU<EOGANCD* ?PCKAF?AB?PC=C?SAGT AOCG@?<A= <FF@NCD* ?PC@<EAB<=KGC@FCCBB<K<C=KUIUDAS=F<a<=QF?@BB<F@KP<CNCD* @=D ?PCGCJ<@I<J<?U@=D F@BC?U AB?PC=C?SAGT AOCG@?<A= <FQH@G@=?CCDW ;)< 0"+71'OASCGlC=N<GA=EC=?FHOCGN<F<A= FUF?CE# 70>>$ * IGA@DK@F?<=Q@=D -1* AO?<K@JB<ICG=C?SAGT
动环监控系统在通信机房中的应用分析

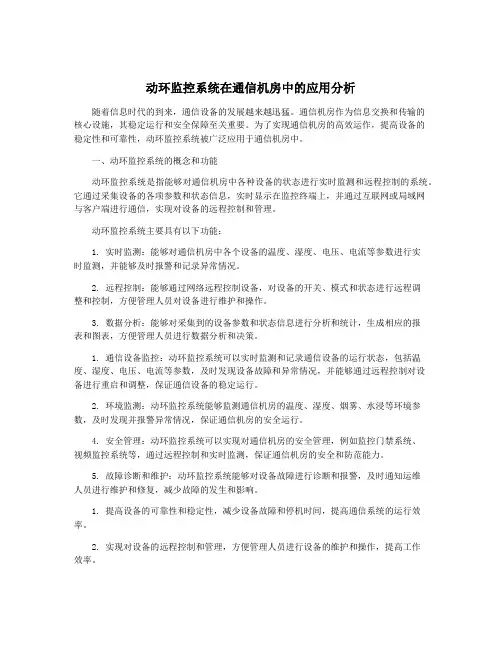

动环监控系统在通信机房中的应用分析随着信息时代的到来，通信设备的发展越来越迅猛。
通信机房作为信息交换和传输的核心设施，其稳定运行和安全保障至关重要。
为了实现通信机房的高效运作，提高设备的稳定性和可靠性，动环监控系统被广泛应用于通信机房中。
一、动环监控系统的概念和功能动环监控系统是指能够对通信机房中各种设备的状态进行实时监测和远程控制的系统。
它通过采集设备的各项参数和状态信息，实时显示在监控终端上，并通过互联网或局域网与客户端进行通信，实现对设备的远程控制和管理。
动环监控系统主要具有以下功能：1. 实时监测：能够对通信机房中各个设备的温度、湿度、电压、电流等参数进行实时监测，并能够及时报警和记录异常情况。
2. 远程控制：能够通过网络远程控制设备，对设备的开关、模式和状态进行远程调整和控制，方便管理人员对设备进行维护和操作。
3. 数据分析：能够对采集到的设备参数和状态信息进行分析和统计，生成相应的报表和图表，方便管理人员进行数据分析和决策。
1. 通信设备监控：动环监控系统可以实时监测和记录通信设备的运行状态，包括温度、湿度、电压、电流等参数，及时发现设备故障和异常情况，并能够通过远程控制对设备进行重启和调整，保证通信设备的稳定运行。
2. 环境监测：动环监控系统能够监测通信机房的温度、湿度、烟雾、水浸等环境参数，及时发现并报警异常情况，保证通信机房的安全运行。
4. 安全管理：动环监控系统可以实现对通信机房的安全管理，例如监控门禁系统、视频监控系统等，通过远程控制和实时监测，保证通信机房的安全和防范能力。
5. 故障诊断和维护：动环监控系统能够对设备故障进行诊断和报警，及时通知运维人员进行维护和修复，减少故障的发生和影响。
1. 提高设备的可靠性和稳定性，减少设备故障和停机时间，提高通信系统的运行效率。
2. 实现对设备的远程控制和管理，方便管理人员进行设备的维护和操作，提高工作效率。
3. 通过数据分析和统计，为管理人员提供决策支持和优化方案，提高管理水平和决策能力。
浅谈广电机房动力环境监控系统的建设
梁国松'浅谈广电机房动力环境控系统的建设
#!$ 系统具 有 多 级 集 中 统 一 的 管 理 中 心& 实 施 科 学的管理&使监控技术发挥最高的效用)
#2$ 系统具 有 开 放 性& 能 有 机 地 与 其 他 网 络 系 统 连接&融合成一个整体&要求系统能适合多种规模&要 有较强的可扩性&能随时适应对系统的扩容要求)
摘5要针对目前机房管理的现状对现有骨干机房实现网络化管理通过局域网实现机房的远程监控 突破传统的机房运维模式增强机房运行安全性提高机房运维故障的处理效率 关键词远程监控机房管理9DD维护
C4*-A**4&2&21"#6,.4& 6&&) C/2,)4-O234%&2)#21,(M&241&%428 E/*1#) B&2*1%A-14&2
#1$ 系统具 有 很 强 的 兼 容 性 和 灵 活 性& 能 适 应 产 品的升级换代)
#X$ 系统具有较强的安全可靠性*容错性和自检功能) 23!5系统设计
余杭华数广电机房监控项目涉及
动环监控系统子系统包含什么内容为了保障动力供应的持续、充足，也为了让设备有无忧的运行环境，机房一般都会安装动环监控系统。
很多人不了解动环监控系统其实是一个整体系统，包含很多个子系统。
所以今天来和大家介绍一下动环监控系统子系统。
一、动环监控系统子系统之供配电监控对数据机房内的电源进线柜和出线柜的电压、电流、频率等状态进行监控。
二、动环监控系统子系统之UPS监控通过UPS接入模块监控机房内部的电源输入、输出电压、电流以及频率等各参数，设置报警参数，出现故障或是超出设置的参数范围，这时就可以向监控中心发出告警。
通过蓄电池监控模块监测蓄电池的内阻、电压、电流、温度等参数，及时察觉蓄电池健康状态。
三、动环监控系统子系统之图像监控对机房内部的整个现场进行图像实时监控与传输，可随时查看每个监控点视频图像。
四、动环监控系统子系统之温湿度监控对于机房而言，机房内的温湿度也是尤为重要的。
温湿度监控功能的主要作用是在机房设置温湿度传感器，将温湿度传感器联接到现场信号采集控制器上，采集器可通过TCP/IP与中心实现通信，在中心机房可通过网络显示出各机房的实时温湿度情况，当温度或者是湿度超出，就会立即报警。
五、动环监控系统子系统之漏水监控漏水监控是动环监控系统的重要组成部分，一旦发生漏水后果不堪设想。
对于面积大的机房，漏水水源一般在机房地板下方。
漏水监控的做法是，漏水监控系统的检测设备将有水源的地方围起来，一旦有液体泄漏碰到感应绳，感应绳通过控制器将接点式信号信号采集机，系统可实现报警并及时通知有关人员排除。
六、动环监控系统子系统之烟雾探测通过烟雾探测器用来探测是否有烟雾，当一定量烟雾进入烟雾传感器的反应腔，传感器发出声光警报，并向采集器输出告警信号，通过能够准确地检测到烟雾，为预防火灾提供了很大的帮助。
动环监控系统子系统实现对机房的遥测、遥信、遥控、遥调等功能，通过对系统的监控管理来保证机房的正常运行。
建设经济实用的广电数字机房动力环境监控系统
对象的监测值。可 以直观 的浏览机房的 基本情况及监控对象 的当前监控量 。监
控 中 心 可 以 随 时 发 送 对 指 定 监 控 站 监
控对象 的遥控和遥 调指令 ， 完成对 监控 对象 的遥控和遥调。可以按指定条件查
询指 定监控对象 的历史监测 数据 ， 并可
控 中心管理服务器来集 中管理监控数据 ， 以实现对全部现场数据安全 、 实时 、 完整
⑤漏 水监测 ： 对机 房漏水情 况实现 进行监测并及时告警 。
⑥ 门禁 系统 ： 过 门禁 系统控制并 通 记 录各机房 的人员进 出情 况 ， 并存档 以
备 调用 备查 。
来说 ， 最重 要部分 就 是 电源 ， 电是广 电
管理 、 散 控 制 、 分 经济 适 用 ” 的建设 原
则 ， 据实 际运行 的需 求 ， 根 开展 了具 有 广 电特色 的机 房动 力环 境 监控 系统 的 建设。一期工程 的范 同包括 中心机房及 市 区的 ４个 无人值守 分机房 ， 各分 机房
如果从功 能上来分 ， 被监 控对象 可 分为动力 和环境两大类 。动力类包括 高 压配 电 、 低压 配 电 、 Ｐ 、 Ｕ Ｓ 中恒直 流 电源 系统 、 电池组等 。环境类则包括空调 、 门 禁、 温度 、 湿度 、 漏水等。 ①供配电监测 。对于现代机房环境
嗣内做到尽可能节电。
管理 的效率 ， 保证安 全播 出与安全运 营
的要求 ， 盐城 广 电数字 机房 本着 “ 中 集
统、 海洛斯精 密空调 等。非智 能设 备本
身则不 具备 数据采 集 、 处理 能力 ， 需要 增加传感器 、 变送器 和采集器来 完成数
刍议动环监控在广播电视机房中的规划与应用
刍议动环监控在广播电视机房中的规划与应用摘要：本文就动环监控的原理和如何在广播电视机房中进行规划与应用进行了一些探讨关键词：动环监控，广播电视机房，安全播出1动环监控基本概念与技术原理动环监控是动力、环境运行维护与网络管理、监测控制的简称，是指针对各类机房中的动力设备及环境变量进行集中监控，目的是运用相关机电产品(主要是各类传感器、网络连接、计算机)实现对一系列设备的动力源、环境状况运行维护情况进行网络管理、监测控制，并能够实现自动报警、记录、报告和按照设定计划进行判断运行的智能化系统。
机电一体化技术是机械、电子技术等先进的综合性技术，机电一体化技术是对相关技术原理以及机电产品得以实现的技术总称，机电一体化产品则是由多个具有特殊功能的电子元器件所组成的有机的整体，这一整体能够很好的满足人们的使用要求，主要由机电机械装置、传感器、机电执行装置、动力源和计算机五部分组成。
由此可见，机电一体技术是动环监控实现的基本技术原理，动环监控是机电一体化技术应用的结果、具体实物(产品)表现。
运用动环监控系统把机电一体化技术转化为生产力，形成了新的广播电视技术管理工作的指导思想，在主功能、动力功能、信息处理功能和控制功能上获得智能化提高。
目前，在电信、电力机房的动环监控中，产品应用日渐成熟稳定，但是在广播电视机房中，具有动环监控集成系统自主知识产权的单位在全国屈指可数。
电信、电力机房的动环监控产品和应用经验，在将来广播电视机房动环监控的实现提供了一些实践依据。
2动环监控的目标实现“集中监控、集中维护、统一管理”的维护管理模式，运用各种传感器设备对广播电视机房进行集中实时监控和报警管理，将机房内IT设备、UPS电源、智能空调、配电系统、温湿度监测、漏水监测、消防监测、防雷监测、新风设备、视频监控等集中在一个统一平台上实现集中监控以及各种对外报警方式，并结合机房管理制度，对所有的信息、报警事件进行记录，可通过报表管理程序进行查询、确认、排序、打印等操作，为机房管理者提供一个稳定、安全、自动化、智能化和科学化的机房安全保障。
广电机房动环监控子系统
1.广电机房动环监控子系统随着有线电视传输网络规模的不断扩大，以及数字电视的发展，各种类型机房和相关设备的数目不断增多，机房的安全性和可靠性越来越重要，因为每个机房管理的用户数量最多，影响面最广。
机房内不仅包括传输设备，还有环境动力设备包括UPS电源、空调等，只有机房传输设备和机房的环境动力设施稳定、可靠、安全才能保障整个机房的稳定和安全播出。
保证各机房动力供电设备良好工作、保持设备工作所需的适宜环境和保障机房安全成为有线电视传输网络正常运行的关键。
路通机房动力环境监控系统就是针对有线电视机房的稳定和安全问题设计开发的，该监控系统包括了机房UPS电源管理、智能空调管理、机房环境温湿度管理、机房门禁控制、机房视频监控、机房防盗报警等子系统，通过对各个机房的机房电源、蓄电池、空调等设备以及环境、图像、进出通道进行计算机化的监视、控制和管理，对机房的动力设备及环境实现“四遥”（遥测、遥信、遥控、遥视），提高了设备和机房安全防范和监视，提高维护管理质量，降低系统维护成本，提高整体工作效率，真正做到无人值守，保障了信号的安全播出。
传统的安防监控系统构架中各个子系统是分散的，各自有自己的一套监测软件，用户需要打开不同的软件来查看各个系统的情况。
路通机房动环监控系统采用分布式监控方案，在每个机房设置一台智能主机，将各个子系统整合成一个有机的整体，用户只需打开一套监控软件就能健康管理全部的子系统，所有系统拓扑自动生成，简单易用。
监控内容：●动力：一、二级配电，直流电源，电池等监测●环境：空调，温、湿度●消防：烟感，消防控制器，水浸●保安：门禁，考勤，防盗报警，数字远程视频监控，硬盘录像功能特点：●高度集成，各个子系统集成在同一传输平台上运行●系统软硬件设计采用模块化设计，便于扩展和维护●监控系统的设计符合国际工业监控开放式设计标准●系统具有良好电磁兼容性和电气隔离性，不影响被监控设备正常工作●采用国际著名工控设备，可靠性高,平均无故障时间大于20万小时●支持各著名厂家的智能设备（如UPS、精密空调）●支持所有提供开放协议(RS-232/422/485、SNMP等)接口的设备●高安全性，严格的密码管理，确保系统运行安全2.案例：上海闵行区有线机房环境动力集中监控系统【关键词：机房安全、技防、UPS、视频监控】一、项目背景上海闵行区有线网络中心拥有有线电视用户50万，分布在全区23个分前端机房。
