皮带机施工方案
JL —A002施工组织设计（方案）报（复）审表工程名称：白马铁矿二期工程田家村500万t/a半自磨及管道输送系统编号：02致重庆联盛建设项目管理有限公司（监理单位）：现报上白马铁矿二期工程田家村500万t/a半自磨及管道输送系统---皮带机施工组织设计（方案）（全套、部分），已经我单位上级技术负责人审查批准，请予审查和批准。
附：施工组织设计（方案）总包单位项目部（公章）：项目技术负责人（签字）：日期：________________ 分包项目部（公章）：项目负责人（签字）：日期：_______________专业监理工程师审查意见:专业监理工程师（签字）：日期：___________________ 总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充后并于月日前报来。
项目监理机构：（公章）总监理工程师（签字）：日期：注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。
建设、监理、施工单位各留一份1、同意2、不同意3、按以下主要内容修改补充四川省建设厅制攀钢集团冶金工程技术有限公司施工组织（方案）设计工程名称：白马铁矿二期工程田家村500万t/a半自磨及管道输送系统---皮带机安装方案施工单位：机电分公司白马精矿管道输送工程项目部项目经理：______________________________________攀钢集团冶金工程技术有限公司机电分公司2010年8月30日施工组织（方案）设计会签表目录一、编制依据 (1)二、工程概况 (1)三、安装施工工艺 (2)3.1施工准备 (2)3.2设备基础检查验收 (5)3.3 中心标点和标高点................................................... (6)3.4设备安装要点 (7)四、施工组织 (8)4.1 施工人员配备 (8)4.2 工期网络 (8)4.3 施工用主要设备及机具 (8)五、质量保证措施 (9)六、施工安全和环保措施 (10)1编制依据1) 《机械设备安装工程施工及验收通用规范》 (GB5023—98)； 2) 机械设备安装工程手册(2004.5 —北京)；3) 《中华人民共和国安全生产法》等其他法律、法规； 4) 《冶金设备安装工程施工及验收规范 选矿设备》YBJ203-83 5) 《中华人民共和国环境保护法》；6) 攀钢集团冶金工程技术有限公司 QE 程序文件； 7) 工程施工图纸设计要求； 8) 工程施工合同相关条款； 9)皮带机使用说明书；2工程概况白马铁矿二期工程田家 500万吨半自磨及管道运输系统，是攀钢在建的重大 工程项目，整个系统通过自磨机将白马原矿石碾磨成矿粉在通过管道运输系统将 矿粉输送至西昌基地高炉，本方案包含工程量如下表，即主厂房皮带机、直线筛、 加球机等。
名称 数量单位 备注皮带机 6 条 -- 直线筛 2 台 -- 加球机1台--:具体施工内谷以相关合同和施工蓝图为准**«图1皮带机安装示意图3 皮带机安装施工工艺3.1 施工准备3. 1. 1 施工人员要熟悉施工图纸，掌握有关设计、施工规范和甲方的要求。
相关技术人员在施工前应对施工人员进行技术交底，并绘制施工流程图（见图2）。
3. 1.2 设备开箱工作应会同甲方或监理、制造厂家、施工单位进行，设备经开箱检查，其规格、型号应符合设计要求。
3.1.3设备有铭牌和强制性认证标志、产品合格证、技术资料、使用说明书。
并对照随机设备、清单和技术资料，核对设备本体、附件、备件及专用工具的规格型号应符合要求；附件、备件、专用工具齐全。
外观检查无损伤及变形，油漆完整无损；附件外观检查完好无损伤。
经开箱清点过的零部件应妥善保管，防止丢失或锈蚀。
3.1.4施工图纸及技术资料齐全。
做好与土建的基础交接，现场做好基础复测，因为这将直接影响到我方设备（半自磨机组）的安装精度，与设备有关的建筑物、构筑物的建筑工程质量应符合相关标准。
3.1.5我方有权对未复合相关国家标准的设备基础和构、建筑物提出拒绝施工要求，一切后果应由责任方承担。
在施工前影响安装的建筑模板、施工设施及杂物清理干净，并有足够的安装用地。
3.1.6运输工具：根据现场条件及厂房内的设备情况，可选用汽车、汽车吊、行车、滚杠、吊索、手拉葫芦等。
3.1.7设备的运输：根据设备的重量，采用汽车、汽车吊配合运输。
运输过程中要求道路平整，设备捆扎牢固。
3.1.8设备的吊装：根据现场条件及厂房内的设备情况，采用汽车吊或行车进行吊装。
吊装时控制吊绳的长度，确保有足够的净空高度。
3.1.9在施工中所需要使用的各种工机具要准备好，需要另外加工的工机具要及时地加工以免影响工期进度。
3.1.10施工前要做好施工工具的准备工作。
施工中所需要的各种材料、物品、工器具等要备足备齐。
3.1.11工作现场根据施工要求，需要开动火票的要先开动火票后才能动火作业。
工作现场要做好消防措施，灭火器要到位。
工艺流程图：图2皮带机安装流程3.2设备基础检查验收大型运转输送设备在对其安装时对其基础的处理和安装十分重要，好的基础对于皮带机的正常运行、设备可靠性高、适用性强和运行期间具有较高的可靠性和经济性，起着至关重要的作用。
对于设备被基础的检查和验收应该由总包单位牵头以土建单位为主，会同设计、安装和监理单位，共同进行并做好验收记录。
在设备基础检查验收中应遵循以下几条要点：3.2.1首先在皮带机设备基础检查验收过程中，对于各部分的尺寸检查和核对应以设备安装单位蓝图为准，表2给出了皮带机重要的几组数据尺寸。
3.2.2根据土建提供的基础中间交接记录，对基础的表面状况、外形尺寸、标高、纵横中心线，特别是预埋地脚螺栓的间距和铅垂度进行复核测量，其地脚螺栓与各个中心线的距离误差应在土5mm以内.3.2.3皮带机的基础必须是坚固的钢筋混凝土，混凝土标号应满足设计要求，基础的底面积和体积也应满足设计。
3.2.3设备基础应该是施工完毕、养护期完成后，强度应达到设计要求（75沖上），已拆除全部模板，设备基础表面和地脚螺栓的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。
3.3中心标点和标高点图3皮带机中心标注位置对于重要设备的安装为了方便对基础的检测和数据的的复查及检修，在其重要的轴向中心和纵向中心（正交）位置要标注标高点和中心标点，在不影响皮带机安装位置即基础的两端标注标高点和中心标板，位置如图 3 所示。
中心标点和标高点标注后，以土建给的标高和中心为基准点，以设备安装基础图为准，在纵横中心线上设置线架，在安装基础上分别用①0.35mm的钢丝线以中心点为基准拉上中心线和正交线，设备安装时按照施工蓝图以钢丝线为基准从而确定各部分组件的位置度，并用细线挂上专用的线锤，线锤尖部正对中心点，3.4 皮带机设备安装首先按照复测后的皮带机头部中心和标高，安装皮带机头部漏斗和头架（含头轮和增面轮）；对于基础有偏差的应做一定调整后再固定，标高有负偏差的应用垫板垫到设计标高后再固定，垫板铺设的要求按照规范执行。
其中，重点检查头轮中心与减速机中心距离是否与图纸相符合，基础尺寸是否与实际到货设备连接尺寸相符合。
头部安装完后，安装头部驱动架和减速机，减速机的标高和中心以安装完后的头轮传动轴中心和标高为基准进行找平找正，并连接头部传动轴与减速机联轴器。
联轴器的安装方法采用油煮：用一油桶装入适量的液压油后将联轴器放入，然后用火将油桶内的油加热，待油温升高到600C后，稳定15分钟左右后，联轴器由于热膨胀，内孔膨胀量达到15~20丝后取出安装。
电机在减速机安装完后，根据减速机的标高和中心进行相应的安装和联轴器的连接，安装方法与减速机和头轮传动轴联轴器的安装方法一致。
尾轮和中间支架的安装，首先复测预埋螺栓和预埋钢板的距离，并以头轮和通廊中心为基准。
主传动装置设备运至各转运站外，用汽车吊或卷杨将主传动装置吊装就位后就可以进行安装。
就位后首先找正各滚筒，设置线架，在纵横中心线上挂设0.5m m的钢丝线，吊线调整传动滚筒的平面位置，滚筒横向中心线与输送机纵向中心线应重合，其偏差不应大于2mm滚筒轴线与输送机纵向中心线的垂直度偏差不应大于2/1000 ;将钢尺立于滚筒上未履胶的两端，用数字水准仪对滚筒的标高和轴向水平度进行控制，滚筒轴线方向的水平度偏差不应大于0.5/1000 ，根据滚筒的长度不同，滚筒两端的高度差也不同，标高和轴向水平度的调整可通过在驱动装置架或滚筒轴承座底面加减垫的方法进行；现场用圆钢或钢筋制作简易量杆，用塞尺进行测量，将各滚筒间的平行度偏差控制在0.5mm的范围内，如存在偏差，应首先调整改向滚筒。
通过找联轴器或偶合器的方法将减速机、电机依次找正，减速机低速轴与传动滚筒的同轴度公差不大于0.5mm电机输出轴与减速机高速轴安装的同轴度公差不大于0.2mm慢速传动装置中的减速机输出轴与滚筒轴的同轴度公差不大于0.8mm传动部分安装完后，每个传动轴承均需要开盖加润滑油（锂橘子），减速剂需按照设备要求加壳牌VG320齿轮润滑油。
皮带机保护装置包括：双向拉绳开关，跑偏检测装置，液压调正器，料流检测装置，溜槽堵塞检测装置，纵向撕裂监测装置；液压调整器使用46#抗磨液压油。
保护装置的安装位置应严格按照图纸设计执行，以便电气线路的安装。
图4皮带机支架安装位置图3.4.1机架和中间架安装技术要求：A、机架中心线对输送机的不重合度不应超过3mr pB、中间架支腿的不铅垂度或对建筑物地面的不垂直度不应超过3/1000 ；C、组装中间架应符合下列要求：中间架在铅垂面的不直度不应超过长度的1/1000 ;中间架接头处左右、高低的偏移均不应超过1mm中间架间距L的偏差不应超过土 1.5mm相对标高差不应超过间距的2/1000。
托辊横向中心线对输送机纵向中心线的不重合度不应超过3mm3.4.2带式输送机输送带连接方法：采用冷胶接。
将胶带接头的剖割尺寸：一头将上覆盖胶层及纤维层剖掉，另一头将下覆盖胶层剖掉，然后用砂轮打磨胶接面并把胶接面清扫干净没有杂物和油物为止，涂上胶浆用碘钨灯烤30分钟左右将其粘固。
静止2—4小时即可使用＜⑦张紧装置安装垂直张紧装置安装时用吊车和倒链将张紧装置就位后进行安装。
在安装配重时，为了便于吊装，应先安装配重箱，再往配重箱里装配重。
首先安装张紧装置的一侧支架，支架下端与钢平台焊接，上端与焊接在通廊上的横梁用螺栓联接。
然后将改向滚筒与配重箱的组合体就位，用木方垫离钢平台面一定高度，与已安装好的支架接触并初步找平，此时可以安装另一侧支架，支架的铅垂度保证在1/1000 的范围内即可。
3.4.3 尾轮安装必须保证头尾轮的中心垂直于皮带机的纵向中心线，所以在安装前首先将皮带机纵向中心的正交线放出，然后根据该正交线安装皮带机的头尾轮。
皮带机施工方案范文
皮带机施工方案范文一、前期准备1.确定施工位置：根据工程要求和现场情况，选择合适的位置进行施工，并进行必要的标志。
2.制定施工计划：根据工程要求和现场条件，制定详细的施工计划，包括施工时间、进度安排等。
3.采购所需材料和设备：根据施工计划，确定所需的材料和设备，并提前采购，确保施工的顺利进行。
二、施工流程1.基础处理：根据工程要求，在施工位置进行地基处理，确保地基的平整和稳固。
2.安装支架：根据工程要求，在地基上安装支架，支撑皮带机的运行。
支架的材料应选用优质钢材，并经过防腐处理，以防止腐蚀。
3.安装输送带：安装输送带时，应根据工程要求将输送带搬运至施工现场，并按照设计要求进行连接和固定。
同时，要对输送带进行适当的张紧，确保输送带的正常运转。
4.安装电机和驱动装置：根据工程要求，将电机和驱动装置安装在合适的位置上，并与输送带进行连接。
5.安装保护装置：为了保障安全，应安装相应的保护装置，如防护罩、防护门等。
6.调试和试运行：在施工过程中，进行必要的调试工作，并进行试运行，确保设备运行正常，并调整设备的运行参数。
三、安全措施1.安全教育：在施工前，对施工人员进行安全教育，明确施工中的安全注意事项，提高安全意识。
2.穿戴防护用具：在施工现场，施工人员应穿戴相关的防护用具，如安全帽、安全鞋、手套等，确保其个人安全。
3.施工现场的警示标志：在施工现场设置必要的警示标志，提醒人员注意施工区域，并确保施工现场的安全。
4.安全检查：定期进行施工现场的安全检查，发现安全隐患及时处理，并采取相应的安全措施。
5.紧急救援预案：制定相应的紧急救援预案，确保发生意外事件时能及时采取应对措施，减少损失。
四、施工质量控制1.施工过程的检查和验收：在施工过程中进行质量检查和验收，严格按照工程要求进行，并及时处理质量问题。
2.设备的使用寿命：选用优质的材料和设备，确保其使用寿命满足工程要求，并定期进行设备的维护和保养。
3.设备的运行效率：设备的运行效率是衡量施工质量的重要指标，应采取相应的措施，提高设备的运行效率。
皮带机施工方案

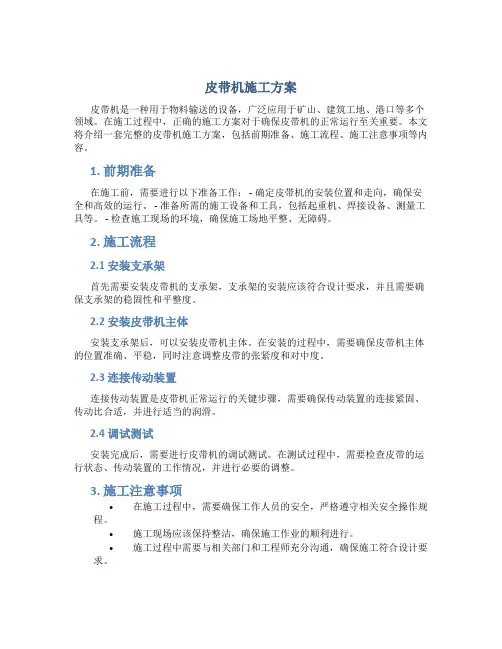

皮带机施工方案皮带机是一种用于物料输送的设备，广泛应用于矿山、建筑工地、港口等多个领域。
在施工过程中，正确的施工方案对于确保皮带机的正常运行至关重要。
本文将介绍一套完整的皮带机施工方案，包括前期准备、施工流程、施工注意事项等内容。
1. 前期准备在施工前，需要进行以下准备工作： - 确定皮带机的安装位置和走向，确保安全和高效的运行。
- 准备所需的施工设备和工具，包括起重机、焊接设备、测量工具等。
- 检查施工现场的环境，确保施工场地平整、无障碍。
2. 施工流程2.1 安装支承架首先需要安装皮带机的支承架，支承架的安装应该符合设计要求，并且需要确保支承架的稳固性和平整度。
2.2 安装皮带机主体安装支承架后，可以安装皮带机主体。
在安装的过程中，需要确保皮带机主体的位置准确、平稳，同时注意调整皮带的张紧度和对中度。
2.3 连接传动装置连接传动装置是皮带机正常运行的关键步骤，需要确保传动装置的连接紧固、传动比合适，并进行适当的润滑。
2.4 调试测试安装完成后，需要进行皮带机的调试测试。
在测试过程中，需要检查皮带的运行状态、传动装置的工作情况，并进行必要的调整。
3. 施工注意事项•在施工过程中，需要确保工作人员的安全，严格遵守相关安全操作规程。
•施工现场应该保持整洁，确保施工作业的顺利进行。
•施工过程中需要与相关部门和工程师充分沟通，确保施工符合设计要求。
综上所述，皮带机施工是一个复杂的过程，需要严格按照施工方案进行操作，保证皮带机的正常运行和安全性。
只有在使用正确的施工方案和注意事项下，皮带机才能发挥最佳的输送效果，服务于生产和工程的需要。
皮带机安装施工方案
皮带机安装施工方案一、前言皮带机是一种运输设备，广泛应用于矿山、港口、化工厂等各行业。
为了确保皮带机的正常运行和安全性，正确的安装施工方案十分重要。
本文将详细介绍皮带机安装施工方案，以确保安装过程的高效性和安全性。
二、施工前准备1. 确定安装位置：根据工程设计图纸，确定皮带机的安装位置，并检查安装地方是否平整且承重能力满足要求。
2. 检查材料配送：检查皮带机和安装所需的支架、螺栓等材料的数量和质量，确保施工过程中材料的及时供应。
3. 联络相关部门：与安全、电气等相关部门进行沟通，确保安装过程中的安全和电气配套设施的正常运行。
三、安装步骤1. 准备工作：按照设备图纸，组织施工人员进行材料的装卸、检查和预处理。
2. 地基处理：根据地基情况进行处理，确保地基的稳固和承载能力。
3. 安装轴承架：根据图纸要求，安装好皮带机的托辊和导轨，并调整至水平。
4. 安装机体：将机体安装在轴承架上，并进行固定，确保机体的稳固性和垂直度。
5. 安装驱动装置：将驱动装置（如电动机、减速器等）安装在机体上，并与皮带机连接，进行调整和固定。
6. 安装皮带：安装好皮带，并进行调整和张紧，确保皮带的平整和张力的合适性。
7. 安装辅助设备：根据需要，安装皮带机的辅助设备，如清扫装置、调速器等。
8. 电气连接：根据电气图纸，进行电气设备的连接，确保电气系统的正常运行。
9. 系统调试：进行整个皮带机系统的调试，包括运行试验和负载试验，确保系统的正常工作和稳定性。
10. 安全保护装置：根据安全要求，安装和调试好皮带机的各种安全保护装置。
四、安全注意事项1. 施工人员必须熟悉操作规程和安全操作要求，并穿戴好个人防护装备。
2. 在安装过程中，严禁违反操作规程，确保人员和设备的安全。
3. 在进行高空作业时，必须使用安全防护设备，确保人员的安全。
4. 施工过程中，对紧急情况必须进行及时的应急处理和报警。
五、总结皮带机安装施工方案对于设备的正常运行和安全性至关重要。
皮带机安装安全施工方案

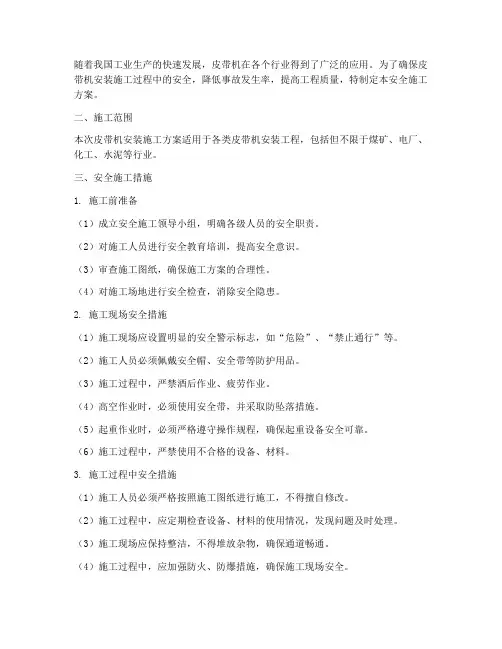

随着我国工业生产的快速发展，皮带机在各个行业得到了广泛的应用。
为了确保皮带机安装施工过程中的安全，降低事故发生率，提高工程质量，特制定本安全施工方案。
二、施工范围本次皮带机安装施工方案适用于各类皮带机安装工程，包括但不限于煤矿、电厂、化工、水泥等行业。
三、安全施工措施1. 施工前准备（1）成立安全施工领导小组，明确各级人员的安全职责。
（2）对施工人员进行安全教育培训，提高安全意识。
（3）审查施工图纸，确保施工方案的合理性。
（4）对施工场地进行安全检查，消除安全隐患。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如“危险”、“禁止通行”等。
（2）施工人员必须佩戴安全帽、安全带等防护用品。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）高空作业时，必须使用安全带，并采取防坠落措施。
（5）起重作业时，必须严格遵守操作规程，确保起重设备安全可靠。
（6）施工过程中，严禁使用不合格的设备、材料。
3. 施工过程中安全措施（1）施工人员必须严格按照施工图纸进行施工，不得擅自修改。
（2）施工过程中，应定期检查设备、材料的使用情况，发现问题及时处理。
（3）施工现场应保持整洁，不得堆放杂物，确保通道畅通。
（4）施工过程中，应加强防火、防爆措施，确保施工现场安全。
4. 施工结束后的安全措施（1）施工结束后，对施工现场进行全面清理，消除安全隐患。
（2）对施工设备、材料进行盘点，确保无遗漏。
（3）对施工人员进行总结，分析施工过程中存在的问题，为今后的施工提供借鉴。
四、安全监督检查1. 施工单位应定期对施工现场进行安全检查，发现问题及时整改。
2. 监理单位应加强对施工现场的监督检查，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
五、应急预案1. 施工过程中发生安全事故，立即启动应急预案。
2. 采取紧急措施，防止事故扩大。
3. 及时上报事故情况，配合相关部门进行调查处理。
本安全施工方案旨在确保皮带机安装施工过程中的安全，降低事故发生率，提高工程质量。
煤矿皮带机施工方案设计
煤矿皮带机施工方案设计1. 引言煤矿皮带机是煤矿生产中不可或缺的重要设备之一，它通过将原煤从井下运输到地面，满足了煤矿生产的需求。
在进行煤矿皮带机的施工时，需要制定详细的施工方案设计，以确保施工过程顺利进行，并保障安全和效率。
本文将介绍煤矿皮带机施工方案设计的相关内容，包括施工流程、施工步骤、施工要点等。
2. 施工流程煤矿皮带机的施工流程可以简要概括为以下几个步骤：2.1 前期准备在施工前，需要进行充分的前期准备工作。
包括：确定施工地点、制定施工计划、准备所需材料和设备等。
同时还需要进行施工场地的检查和调整，确保施工环境的安全和良好。
2.2 安装基础在进行皮带机的安装前，需要先进行基础的安装工作。
这包括挖掘基坑、浇注混凝土基础等。
基础的稳固性对于皮带机的正常运行非常重要，因此需要严格按照设计要求进行基础的施工和检验。
2.3 安装设备在完成基础的安装后，需要进行煤矿皮带机设备的安装。
这包括安装主体机架、传动装置、输送带等。
在进行设备的安装过程中，需要注意安全，并且按照设计方案进行严格的安装和调试。
2.4 调试和试运行在设备安装完成后，需要进行调试和试运行。
这是为了验证设备的安装质量和性能，确保设备运行正常。
在此过程中，需要进行设备的各项功能检查，包括启动和停止、负荷运行等。
2.5 维护和保养在设备调试和试运行成功后，需要进行定期的维护和保养工作。
维护和保养的目的是保持设备的良好运行状态，预防故障和事故的发生。
维护和保养工作包括清洁设备、检查设备的各项指标等。
3. 施工步骤根据煤矿皮带机施工方案设计的要求，以下是一般的施工步骤：3.1 施工准备•制定施工计划和方案•准备施工所需的材料和设备•检查施工场地和基础情况•安排施工人员和施工队伍3.2 安装基础•挖掘基坑并清理•铺设防水层和绝热层•浇注混凝土基础，并按照设计要求进行压实和养护3.3 安装设备•安装主体机架和支撑结构•安装传动装置和驱动装置•安装输送带和托辊装置•安装电气设备和控制系统3.4 调试和试运行•进行设备的电气连线和接地工作•进行设备的启动和停止，测试设备的运行情况•进行负荷运行和调试，对设备的各项指标进行检查和测试3.5 维护和保养•制定设备的维护计划和保养规程•定期对设备进行清洁和检查•检查设备的各项指标和功能•及时修复和更换设备的磨损或故障零部件4. 施工要点在进行煤矿皮带机的施工时，需要注意以下要点：•严格按照施工方案和设计要求进行施工，确保施工质量和安全。
皮带机施工方案

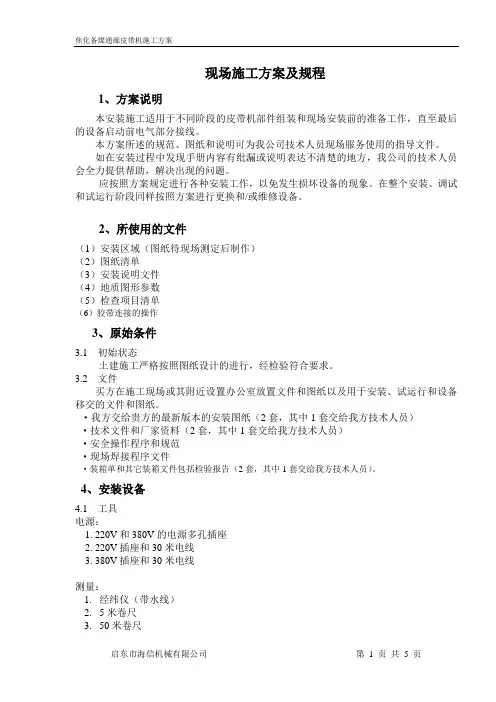

现场施工方案及规程1、方案说明本安装施工适用于不同阶段的皮带机部件组装和现场安装前的准备工作，直至最后的设备启动前电气部分接线。
本方案所述的规范、图纸和说明可为我公司技术人员现场服务使用的指导文件。
如在安装过程中发现手册内容有纰漏或说明表达不清楚的地方，我公司的技术人员会全力提供帮助，解决出现的问题。
应按照方案规定进行各种安装工作，以免发生损坏设备的现象。
在整个安装、调试和试运行阶段同样按照方案进行更换和/或维修设备。
2、所使用的文件（1）安装区域（图纸待现场测定后制作）（2）图纸清单（3）安装说明文件（4）地质图形参数（5）检查项目清单（6）胶带连接的操作3、原始条件3.1初始状态土建施工严格按照图纸设计的进行，经检验符合要求。
3.2文件买方在施工现场或其附近设置办公室放置文件和图纸以及用于安装、试运行和设备移交的文件和图纸。
·我方交给贵方的最新版本的安装图纸（2套，其中1套交给我方技术人员）·技术文件和厂家资料（2套，其中1套交给我方技术人员）·安全操作程序和规范·现场焊接程序文件·装箱单和其它装箱文件包括检验报告（2套，其中1套交给我方技术人员）。
4、安装设备4.1工具电源：1. 220V和380V的电源多孔插座2. 220V插座和30米电线3. 380V插座和30米电线测量：1.经纬仪（带水线）2.5米卷尺3.50米卷尺4.铅锤线50米5.水平尺6.机械精度尺7.4米的铁尺8.200毫米的角尺9.调整旋转部分跑偏的一套工具10.厚度垫片一套11.两脚规12.探针13.速度检测仪工作现场：1.扳手2.钳子3.工具箱4.手灯基本工具：1.键条2.活动扳手（M12－M24）3.平头螺丝刀4.老虎钳5.铰线钳（铰线最大直径44毫米）6.5公斤的大锤7.10公斤的大锤8.锉刀9．5、10起吊绳力矩扳手：1.力矩受力范围：19.5－135mdaN2.最大力矩扳手受力35mdaN划线：1.记号笔2.粉笔3.顶尖4.钢丝5/10x 100米切割：1.切割机2.弓锯3.弓锯锯条4.切管机5.錾子打磨：1.工作台打磨机械2.直径125毫米打磨机3.直径230毫米打磨机4.磨片直径125毫米5.磨片直径230毫米6.切割片直径125毫米7.切割片直径230毫米8.护目眼睛焊接：1.焊机2.防护面具3.白玻璃片4.黑玻璃片（8.9.10）5.防护手套6.尖锤钻孔：1.手工钻2.钻孔工作台3.磁力钻4.钻头：12, 14, 16, 20 ，225.螺丝攻板手6.螺丝攻：M8,M14,M16,M20, 油漆：1.油漆刷辊2.平刷3.园刷气割以及加热：1.氧气切割机2.加热设备小部件的提升和搬运：1.5吨的起重机2.50米链条3.5吨的葫芦，链条6米长4.5吨的吊钩杂项1.黄油枪2.钢刷3.扶手折弯工具4.油布5×5米5.油管手动折弯工具易耗品1.焊条2.工作服3.清洗剂4.黄油5.润滑油6.直径1毫米的钢丝绳7.补喷用的油漆8.补喷用的油漆稀释剂9.手套10.氧气罐11.乙炔罐12.不同直径的螺杆5、现场施工5.1土建设备安装前15~20天到现场进行设备定位，并携带相关作业工具及基建原材料完成平整地面和预埋地脚螺丝工作。
皮带机施工方案
总承包单位审定：
监理单位审核意见：
甲方审核意见：
一、编制依据…………………………………………………………………………1
二、工程概况………………………………………………………………………1
三、安装施工工艺……………………………………………………………2
3.1施工准备…………………………………………………………………………………2
表2
序号
部位
主要检查项目
允许偏差/mm
1
位置
输送机纵向中心线与基础实际轴线距离的允许偏差
±20
2
支架
机架中心线与输送机纵向中心线应重合，其偏差不应大于
3
机架中心线直线度偏差，在任意25m长度内不应大于
5
在垂直于机架纵向中心线的平面内，机架横截面两对角线长度之差，不应大于两对角线平均值的
3/1000
机架支腿对建筑物地面的垂直度偏差不应大于
并于月日前报来。
项目监理机构：（公章）
总监理工程师（签字）：日 期：
注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。
四川省建设厅制
攀钢集团冶金工程技术有限公司
施工组织（方案）设计
工程名称：白马铁矿二期工程田家村500万t/a半自磨及管道输送系统---皮带机安装方案
3.1.2设备开箱工作应会同甲方或监理、制造厂家、施工单位进行，设备经开箱检查，其规格、型号应符合设计要求。
3.1.3设备有铭牌和强制性认证标志、产品合格证、技术资料、使用说明书。并对照随机设备、清单和技术资料，核对设备本体、附件、备件及专用工具的规格型号应符合要求；附件、备件、专用工具齐全。外观检查无损伤及变形，油漆完整无损；附件外观检查完好无损伤。经开箱清点过的零部件应妥善保管，防止丢失或锈蚀。
皮带机安装施工方案范本
皮带机安装施工方案范本一、项目概述本文档旨在提供一份皮带机安装施工方案范本，以便项目团队在进行皮带机的安装施工工作时参考和执行。
本安装施工方案旨在保证皮带机的安全性、可靠性以及施工效率，确保工程进展顺利进行。
二、施工准备工作1.确定安装施工区域和皮带机布置位置，并进行现场勘测和规划。
2.准备所需的安装工具和设备，如千斤顶、起重机、电动工具等，并进行检查和测试确保正常工作。
3.确保相关的工程材料已经进场，并按照规定进行分类和储存。
三、施工步骤1.现场准备–在施工区域进行标线并设置施工区域的围栏。
–检查现场是否有安全隐患，并进行必要的处理。
–就地取材，准备所需的辅助材料，如砖块、沙子等。
2.固定基础–根据设计图纸进行基础的施工工作，包括清理土地、挖掘基坑、浇筑混凝土等。
–安装好基础螺杆，确保与其它基础设施的垂直度和平行度。
3.支架安装–根据设计图纸，安装皮带机的上下支架。
–使用水平仪和测量工具确保支架的水平度和垂直度。
4.安装皮带机–将准备好的皮带机一端固定在上支架上，并使用螺丝进行固定。
–使用起重机或千斤顶将另一端的皮带机抬高，与下支架对齐并进行固定。
–检查皮带机的张力，并进行必要的调整。
5.电气连接–安装电气设备，如电机、传感器、控制柜等。
–进行电线的布线和连接，并进行绝缘测试。
6.调试和试运行–对安装的皮带机进行调试和试运行，确保各个部件正常工作，并未出现异常声音和振动。
–通过模拟实际操作，测试皮带机的性能和运行效果。
四、质量控制1.按照相关标准和规范进行施工，确保施工质量符合要求。
2.对施工过程中的重要节点进行检查和整改，及时发现和排除问题。
3.进行必要的质量检测和测试，如基础的承重能力测试、皮带机的承载能力测试等。
五、安全措施1.所有参与施工的工作人员必须经过安全培训，了解施工现场的安全规定，并遵守安全操作规程。
2.提供必要的安全防护设备给施工人员，并确保其正确佩戴和使用。
3.对施工现场进行定期巡检，及时排除安全隐患，确保施工过程的安全性。
皮带机安装施工方案
皮带机安装施工方案
皮带机是一种用于输送物料的常见设备，常用于矿山、港口、化工等行业。
在安装施工方面，需要合理安排施工组织，确保施工质量和安全。
施工方案主要包括以下几个步骤：
1. 施工前准备：检查设备材料和施工图纸是否齐全，准备所需工具和设备，安排施工人员，并制定详细的施工计划。
2. 基础施工：进行皮带机基础的施工，包括清理现场、测量放线、挖掘基坑、混凝土浇筑等工作。
在施工过程中，要确保基础平整牢固，符合设计要求。
3. 安装设备：将皮带机设备按照施工图纸要求进行组装。
首先安装驱动装置和机架，然后安装滚筒、滚轮和导向装置，最后安装输送带，并进行调整。
在安装过程中，要注意设备的水平和垂直度，确保设备安装位置准确。
4. 连接输送机：安装完成后，需要连接输送机与其它设备，如进料斗、出料口等。
确保连接处密封可靠，输送顺畅。
5. 试运行和调试：在安装完成后进行试运行和调试。
运行设备，观察设备运行情况，检查皮带是否正常运行，是否有异常震动或噪音等。
如发现问题，及时进行调整和修复。
6. 安全考虑：在施工过程中要注意保障安全。
通风良好的施工
现场，安全防护措施的落实，操作人员的合理配备等都是安全的重点考虑因素。
7. 施工验收：施工完成后，进行施工验收。
检查设备安装是否规范、完整，各部件和连接处是否牢固，设备运行是否正常等。
通过以上步骤的合理安排和施工过程的细致操作，能够保证皮带机的安装施工质量。
对设备进行仔细调整和试运行，确保设备的正常运行，能够有效提高生产效率，降低故障率，确保设备的安全操作和可靠运行。
斜坡皮带机安装施工方案
项目名称：斜坡皮带机安装工程建设单位：XX矿业公司工程地点：XX矿井斜坡皮带机安装区域施工期限：XX天二、施工内容1. 斜坡皮带机主体结构安装；2. 皮带机驱动装置、张紧装置、制动装置安装；3. 皮带机输送带、滚筒、托辊等零部件安装；4. 皮带机电气控制系统安装；5. 皮带机试运行及调试。
三、施工方案1. 施工前准备（1）组织准备：成立施工项目组，明确各岗位职责，组织相关人员参加施工培训。
（2）技术准备：熟悉相关施工规范、标准，制定详细的施工方案，确保施工质量。
（3）物资准备：根据施工图纸，准备好所需材料、设备、工具等，确保施工顺利进行。
2. 施工步骤（1）基础施工：按照设计要求，进行基础开挖、垫层铺设、混凝土浇筑等工作。
（2）斜坡皮带机主体结构安装：按照施工图纸，将皮带机主体结构安装到位，确保各部件位置准确、连接牢固。
（3）驱动装置、张紧装置、制动装置安装：将驱动装置、张紧装置、制动装置分别安装到位，并进行调试。
（4）皮带机输送带、滚筒、托辊等零部件安装：将输送带、滚筒、托辊等零部件安装到位，确保安装质量。
（5）皮带机电气控制系统安装：按照设计要求，将电气控制系统安装到位，并进行调试。
3. 施工措施（1）施工安全措施：严格执行施工现场安全管理规定，确保施工人员生命财产安全。
（2）施工质量措施：严格按照施工规范、标准进行施工，确保施工质量。
（3）进度控制措施：制定合理的施工进度计划，确保工程按期完成。
4. 试运行及调试（1）试运行：在安装完成后，进行试运行，检查皮带机运行情况，确保设备运行稳定。
（2）调试：对皮带机进行调试，调整各部件参数，确保设备运行达到设计要求。
四、施工保障措施1. 施工人员：选派经验丰富的施工队伍，确保施工质量。
2. 施工设备：选用性能优良、操作简便的施工设备，提高施工效率。
3. 施工材料：选用符合国家标准的优质材料，确保施工质量。
4. 施工环境：确保施工现场整洁、安全，为施工提供良好的环境。
