电与磁的转换专题讲解(含答案)
初中物理电与磁解题技巧分析及练习题(含答案)及解析
初中物理电与磁解题技巧分析及练习题(含答案)及解析一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。
故答案为：D。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
【物理】电与磁难题及答案经典1
【物理】电与磁难题及答案经典1一、电与磁选择题1．如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（）A. B. C. D.【答案】C【解析】【解答】解：永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象；A、图中为奥斯特实验，说明了通电导体周围存在磁场，与手摇电筒的工作原理无关，故A 错误．B、此图的装置是通电螺线管，是用来研究通电螺线管周围的磁场，与手摇电筒的工作原理无关，故B错误．C、图中闭合电路的部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒的工作原理相符合，故C 正确．C、此图反映了通电导体在磁场中受到力的作用，与手摇电筒的工作原理无关，故D错误．故选C．【分析】（1）手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．2．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
闭合开关S，下列判断正确的是（）A. 电磁铁的左端为N极B. 电磁铁上方A点的磁场方向向右C. 小磁针静止后，其N极的指向向右D. 向左移动滑片P，电磁铁的磁性减弱【答案】 C【解析】【解答】A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，A不符合题意；B、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，B 不符合题意；C、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针静止时，其N极的指向向右，C符合题意；D、向左移动滑片P，连入电路的电阻减小，电流增大，电磁铁的磁性增强，D不符合题意；故答案为：C。
【物理】九年级物理电与磁解题技巧讲解及练习题(含答案)含解析
【物理】九年级物理电与磁解题技巧讲解及练习题(含答案)含解析一、电与磁选择题1．如图所示的用电器中，利用电动机工作的是（）A. 电扇B. 电灯C. 电热水壶D. 电饭锅【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。
下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。
专题17 电与磁(解析版)(第2期)
C 红灯和绿灯都亮D红灯和绿灯都不亮
【答案】B。
【解析】容器中水的高低相当于控制电路的开关。
当水位没有到达A时，电磁铁没有磁性，此时衔铁与绿灯的触点接触，绿灯亮；
当水位到达A时，控制电路接通，电磁铁有磁性，衔铁就会在磁力吸引的作用下与绿灯的触点断开，与红灯的触点接触使红灯所在电路接通，此时绿灯不亮，红灯亮，故选B。
专题17 电与磁（解析版）
（第2期）
一、选择题
1.（2022·湖北宜昌）关于如图所示的实验，下列说法中正确的是（ ）。
A这是模拟法拉第电磁感应实验的场景；
B移走小磁针，电流的磁场消失；
C根据这一现象的原理，制成了电磁铁；
D将导线断开，小磁针N极将指向地磁场的北极
【答案】C。
【解析】A．这是探究通电导体周围存在磁场，即奥斯特实验的场景，故A错误；
【答案】D。
【解析】A．电动机是依据磁场对通电导体有力的作用来工作的，其将电能转化为机械能；电磁感应是指部分导体在磁场中做切割磁感线运动而产生电流的现象，是发电机的工作原理，其将机械能转化为电能，故A错误；
B．九年级物理课本长约25cm，故B错误；
C．电功是指电流所做的功，单位焦耳（J），根据电功公式 可推导其单位也可以是V·A·s，选项中V·A是应是电功率的单位，故C错误；
C．电饭煲是利用电流的热效应工作的，把电能转化为内能，故C符合题意；
D．电冰箱主要工作部件是压缩机（压缩机实际是一个电动机），正常工作时压缩机主要将电能转化为机械能，故D不符合题意。故选C。
8.（2022·湖南长沙）我国的白鹤滩水电站拥有全球单机容量最大的水轮发电机组。下列四个装置能反映发电机基本原理的是（ ）。

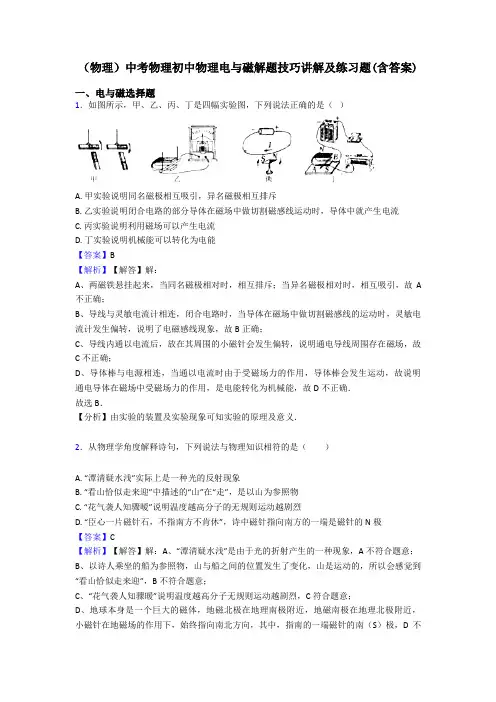

(物理)中考物理初中物理电与磁解题技巧讲解及练习题(含答案)
（物理）中考物理初中物理电与磁解题技巧讲解及练习题(含答案)一、电与磁选择题1．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
故答案为：C。
2023年中考物理复习-专题42电与磁(知识点复习+例题讲解+过关练习)-备战2023年中考物理一轮
专题42电与磁一、磁现象与磁场：1.磁性：能吸引铁、钴、镍等物质的性质；2.磁体：具有磁性的物体；3.磁性材料：能够被磁铁吸引的物质叫磁性材料；（1）一般是铁钴镍及其合金、氧化物；（2）注意：铝、铜不是磁性材料；4.磁极：磁体上磁性最强的部位；（1）任何磁体都有两个磁极：南极（S极）和北极（N极）；（不存在单磁极的磁体，也不存在多个磁极的磁体）（2）磁体具有指向性：①将指向南方的极取名为南极（S极）；②指向北方的极取名为北极（N极）；5.磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引；（1）吸引：①异名磁极相互吸引；②磁体吸引铁钴镍；（2）排斥：同名磁极相互排斥；6.磁场：（1）定义：任何磁体周围存在一种看不见的特殊物质，称为磁场。
（磁场是真实存在的）（2）基本性质：是对放入其中的磁体产生磁力的作用；（3）方向：磁场不但有强弱，而且有方向；规定：小磁针在磁场中某点静止时，小磁针北极（N极）所指的方向规定为该点的磁场方向。
7.磁感线：（1）定义：描述磁场强弱和方向的带箭头的曲线；它是一种假想的曲线，不是真实存在的，是一种模型；（虽然不存在，但也不是凭空想象出来的）；（2）方向：①磁体外部：磁感线的方向是N极到S极；②磁体内部：从S极到N极；③磁感线上某点的磁场方向是该点的切线方向（3）特点：①磁感线越密的地方，磁场越强，越疏的地方，磁场越弱；②任何两条磁感线不能相交。
N N磁场的强弱：A处最强，C处次之，B处最弱8.地磁场：（1）概念：地球周围存在的磁场叫做地磁场；（2）特点：①地磁的南极在地理的北极附近；②地磁的北极在地理的南极附近。
【例题1】关于磁现象，下列说法正确的是（）A．小磁针放入磁场中静止时，N极所指方向为该点的磁场方向B．地球周围存在磁场，所以它周围的磁感线是真实存在的C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．铜、铁、铝和磁体靠近时，都会受到磁力的作用【答案】A【解析】解：A、小磁针放入磁场中静止时，N极所指方向为该点的磁场方向，故A说法正确；B、地球周围存在磁场，可以用磁感线来形象描述地球周围的磁场，磁感线不是真实存在的，故B说法错误；C、地球是一个大磁体，地磁的南北极和地理的南北极不完全重合，故C说法错误；D、铁、钴、镍等金属材料做成的物体靠近磁体时，或受到磁力的作用，故D说法错误；故选：A。
【物理】九年级必备物理电与磁技巧全解及练习题(含答案)含解析
【物理】九年级必备物理电与磁技巧全解及练习题(含答案)含解析一、电与磁选择题1．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A. ①和③B. ②和④C. ①和④D. ②和③【答案】D【解析】【解答】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．2．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。
闭合开关S，下列判断正确的是（）A. 电磁铁的左端为N极B. 电磁铁上方A点的磁场方向向右C. 小磁针静止后，其N极的指向向右D. 向左移动滑片P，电磁铁的磁性减弱【答案】 C【解析】【解答】A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，A不符合题意；B、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，B 不符合题意；C、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针静止时，其N极的指向向右，C符合题意；D、向左移动滑片P，连入电路的电阻减小，电流增大，电磁铁的磁性增强，D不符合题意；故答案为：C。
九年级物理全册第二十章电与磁考点大全笔记(带答案)
九年级物理全册第二十章电与磁考点大全笔记单选题1、如图所示，闭合开关S，观察到小磁针顺时针旋转90°后保持静止，下列说法正确的是（）A．电源的a端是正极，电磁铁左端是S极B．电源的a端是负极，电磁铁左端是N极C．电源的b端是负极，磁感线方向自左向右D．电源的b端是正极，磁感线方向自右向左答案：A由题意可知，小磁针顺时针旋转90°后保持静止，则小磁针静止时，左端为S极，右端为N极，则由异名磁极相互吸引可知，通电螺线管的右端为N极，左端为S极，则根据通电螺线管中导线的缠绕方式，由安培定则可得，电流从通电螺线管的左端流入，右端流出，故可知电源的a端是正极，因磁感线方向在磁铁外部是从N极出发，回到S极，故可知磁感线方向是自右向左，故A正确，BCD错误。
故选A。
2、利用图所示实验揭示的原理，可制成（）A．发电机B．电动机C．电磁铁D．电磁继电器答案：A分析图可知，图中将闭合回路的一部分导线放在磁场中做切割磁感线运动时，电路中会产生感应电流，这就是电磁感应现象，该过程将机械能转化为电能，人们利用这个原理制成了发电机，故A符合题意；BCD不符合题意。
故选A。
3、有关电和磁的知识，下列说法正确的是（）A．电动机工作将机械能转化为电能B．摩擦起电的实质是创造了电荷C．通电导体的周围真实存在磁感线D．同名磁极相排斥，异名磁极相吸引答案：DA．电动机的工作原理是通电导体在磁场中受力的作用，所以电动机工作将电能转化为机械能，故A错误；B．摩擦起电的实质并不是是创造了电荷，而是电荷发生了转移，束缚电子弱的失去电子，束缚电子能力强的得到电子，这样就发生了电荷的转移，故B错误；C．磁感线是为了形象描述磁场而人为引入的，实际上磁感线并不存在，故C错误；D．根据磁极间的相互作用规律可知，同名磁极相排斥，异名磁极相吸引，故D正确。
故选D。
4、关于下列四幅图片，说法正确的是（）A．图甲：说明通电导线周围存在磁场B．图乙：导体ab沿竖直方向上下运动时，电流表指针偏转C．图丙：闭合开关，蹄形磁体磁极上下对调后，导体ab的运动方向不发生改变D．图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系答案：AA．甲图为奥斯特实验，说明通电导线周围存在磁场，故A正确；B．导体ab沿竖直方向上下运动时，没有切割磁感线，没有感应电流的产生，电流表指针不偏转，故B错误；C．闭合开关，蹄形磁体磁极上下对调后，改变了磁场方向，电流方向不变，则受力方向改变即导体ab的运动方向发生改变，故C错误；D．丁图中电磁铁A、B是串联的，电流相等，电磁铁A、B匝数不同，探究的是电磁铁A、B的磁性强弱与线圈匝数的关系，故D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理2015年春学期第一讲电磁转换专讲一、本节课知识点梳理1．认识磁体的磁场，知道用磁感线描述磁场，知道地磁场；2．知道电流周围存在磁场，通过实验，探究通电螺线管外部磁场的方向。
会判断通电螺线管的极性和电流方向；3．通过实验，了解通电导线在磁场中会受到力的作用，力的方向与电流及磁场的方向都有关系。
了解直流电动机的工作原理；4．通过实验，探究导体在磁场中运动时产生感应电流的条件。
了解发电机的工作原理；5．了解我国交流电网供电频率50Hz，电压是220V。
二、重难点点拨重点：通过实验，了解通电导线在磁场中会受到力的作用，知道力的方向与电流及磁场的方向的关系。
难点：通过实验，探究导体在磁场中运动时产生感应电流的条件。
【命题趋势】本章在中考试题中，主要以填空、选择、实验和作图的形式出现，这部分内容零碎，考点、题型都不固定，主要考查的是通电螺线管（电磁铁）的相关知识。
在今后的中考试题中，仍会考查电磁现象，考查的知识点有：磁场及磁感线、安培定则、电磁感应、电动机智发电机的原理等。
三、典型例题与分析【考点探究】考点一、磁现象【例1】两个条形磁体之间的磁感线方向如图所示，则右边条形磁体2 的 A 端为________极．小磁针静止时，B 端为________极．解析：根据图中的磁感线画法，可以判断出磁铁 1和磁铁 2 相互吸引，再结合磁感线的方向总是从磁体的北极(N 极)出来，回到南极(S 极)，可以判断出磁铁 2 的右端和磁铁 1 的右端为北极．答案：S S方法总结考点二、电流的磁效应【例2】如图所示的电路，开关 S 闭合后，下列说法正确的是( )A．小磁针静止时，A 端为 N 极B．小磁针静止时，B 端为 N 极C．电磁铁左端为 N 极D．向左移动滑片 P，电磁铁磁性减弱解析：先标出螺线管中的电流方向，根据安培定则可以判断出通电螺线管的右端为 N 极，根据磁极间的相互作用规律可以判断出小磁针静止时，A 端为 S 极．当滑片向左移动时，电路中的电流增大，电磁铁的磁性增强．答案：B方法总结磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
通电螺线管的性质：通过电流越大，磁性越强。
考点三电磁继电器【例3】电磁继电器广泛应用于各种自动控制电路，如图所示的是温度自动报警器的原理图，下列说法错误的是( ）A．温度计可以用酒精温度计B．温度计是根据液体热胀冷缩的性质工作的C．电磁继电器应用了电流的磁效应D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路解析：电磁继电器是电流的磁效应的应用之一，它是利用低电压、弱电流电路的通断，来控制高电压、强电流电路工作的装置．由于酒精是绝缘体，所以使用酒精温度计时，即使温度达到报警温度，电磁铁也不会获得磁性．答案：A方法总结：电磁继电器实质上是一个利用电磁铁来控制的开关。
它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。
还可实现自动控制。
考点四磁场对电流的作用和电动机例4 如图 5－1－7 所示，使线圈位于两磁极间：(1) 通电后，图5 －1 －7 中ab 段导线的电流方向是_______________(填“由a 到b”或“由b 到a”)．图5－1－7 中ab 段导线所受磁场力的方向向上，请用箭头标示出图5－1－8 中ab 段导线所受磁场力的方向．(2)线圈转过图5－1－9 所示的位置时，用__________的办法可使线圈靠磁场力继续顺时针转动至少半圈．(3)若把图5－1－7 中的电源换为电阻，快速转动线圈，则电阻发热．此过程中机械能先转化为______能再转化为______能．解析：在图5－1－7 和图5－1－8 中，线圈中的电流方向和磁场方向相同，所以受力方向相同．在不改变磁场方向的情况下，改变线圈中的电流方向，可以改变线圈的受力方向，使线圈继续转动至少半圈。
答案：(1)由 a 到 b 如图37 所示．(2)改变电流方向（3）电内方法总结：通电导线在磁场中要受到磁力的作用。
是由电能转化为机械能。
应用是制成电动机。
通电导体在磁场中受力方向：跟电流方向和磁感线方向有关。
考点五电磁感应与发电机例5图5－1－10 是探究“怎样产生感应电流”的实验装置，ab 是一根导体，通过导线、开关连接在灵敏电流计的两接线柱上．(1)本实验中，如果________________________，我们就认为有感应电流产生．(2)闭合开关后，若导体不动，磁铁左右水平运动，电路______(填“有”或“无”)感应电流．(3)小李所在实验小组想进一步探究“感应电流的大小跟哪些因素有关”，小李猜想：“可能跟导体切割磁感线运动的快慢有关．”请你根据图5－1－10 所示的实验装置，帮助小李设计实验来验证她的猜想，你设计的实验做法是：_______________________________ _____________ ______解析：感应电流的有无可以通过灵敏电流计的指针是否偏转来判断，感应电流的大小可以通过观察灵敏电流计的指针偏转角度来判断．在探究感应电流的大小跟导体切割磁感线运动的快慢关系时，一定要体现控制变量的思想．答案(1)灵敏电流计的指针偏转2)有(3)闭合开关，保持其他条件不变，只改变导体切割磁感线的速度，观察灵敏电流计的指针偏转程度。
方法总结产生感应电流的条件：(1)闭合电路的一部分导体．(2)此部分导体在磁场中做切割磁感线运动．在电磁感应现象中，所产生的电流的方向与导体切割磁感线的方向和磁感线的方向有关，当导体切割磁感线的方向和磁感线的方向改变其中一个时，感应电流的方向就会改变；当这两个方向同时改变时，感应电流的方向不改变．【经典考题】1．（2013宁波）发电机是把机械能转化为电能的装置。
下列能作为发电机设计原理的装置是（）2．（2013台州）下图是《科学》教材中的几个实验，其中图文描述不一致的是（）A.磁极间相互作用B.铁棒被磁化C.通电导体周围存在磁场D.磁场对通电导线的作用3．（2分）（2013•永州）如图所示的探究实验装置中不能完成探究内容的是（ ） A ．探究磁极间相互作用规律 B ．探究磁性强弱与电流大小的关系 C ．探究通电直导线周围存在磁场 D ．探究产生感应电流的条件4．（2013武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab 水平向右运动，则灵敏电流计指针向左偏转。
下列说法正确的是（ ）A.若导线ab 水平向左运动，则灵敏电流计指针向右偏转B.若导线ab 竖直向上运动，则灵敏电流计指针向左偏转C.若导线ab 竖直向下运动，则灵敏电流计指针向左偏转D.若导线ab 斜向上运动，则灵敏电流计指针不会偏转 5．（四川省自贡市2013年）我国自行研制的动车组采用了许多节能方法，其中之一为“再生制动”在车速从200km/h 减到90km/h 的速度过程中，不采用机械刹车，而是关闭电源，由于动车具有 仍将继续行驶，带动电机逆向发电，把动车组的 能转为电能输入电网．（2）（3分）课堂上，老师做了如图18所示的演示实验。
闭合开关，让导体ab 向左运动，观察到灵敏电流计的指针发生 ，这现象说明闭合电路的一部分导体做 磁感线运动，导体中能产生电流； 机就是利用这种原理制成的。
【模拟预测】1．借助如图所示的实验装置，晓明探究‘磁场对通电直导线的作用’.闭合开关，原本静止的轻质硬直导线AB 水平向右运动.要使AB 水乎向左运动，下列措施中可行的是（ ）[来源:Z*xx*]图18A.将A. B 两端对调B.将滑动变阻器的滑片向右移动C.换用磁性更强的蹄形磁体D.将蹄形磁体的N ，S 极对调2．如图甲所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。
图乙四个实验中与手压电筒产生电流的工作原理相同的是（ ）3．如图是利用太阳能给LED 路灯供电的自动控制电路的原理示意图。
其中，R 是光敏电阻，光敏电阻的阻值R 随光照度的增强而减小。
白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。
傍晚，当光照度小于一定值时，通过蓄电池与LED 回路，路灯开始工作。
请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D 、E 、F 、G 的四根引线；连线不能交叉)4．请在图9中标出开关S 闭合后通电螺丝管的“N ”极。
5．小满同学做了一个如图9所示的装置。
闭合开关，用外力使导体ab 水平向右运动，发现导体棒cd 也随之运动起来，则实验装置中甲部分应用的物理原理是 ，乙部分产生的现象与 的工件原理相似。
6．科学研究需要“大胆猜测、小心求证”。
下面是对“感应电流的大小跟哪些因素有关?”所作的猜测与求证。
猜测1：可能与导线切割磁感线的速度有关 猜测2：可能与导线切割磁感线的方向有关 猜测3：可能与切割磁感线的导线条数有关 (1)为了验证以上猜测，某同学先后用图甲和图乙的装置进行实验。
你认为他的实验是为了验证上述哪个猜测? ▲ 。
(2)要利用图甲的装置来验证猜测1，在进行对照实验[来&#源%:中国^教~育出版网]甲 乙时，其操作上的区别是▲。
7．在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。
（1）小芳猜想可能与导体切割磁感线运动速度有关，速度越大，_________能越大，转化成电能就越多。
你的猜想是：可能与_________有关。
（2）小芳为了验证自己的猜想，利用如图装置进行实验，足够大的磁体放在水平面上，驱动装置通过两根绝缘硬棒ab、cd使导体PQ沿直线水平向右运动（导体运动区域的磁场强弱相同）。
同一次实验，应使导体做______（填“匀速”或“变速”）运动。
下表是实验测得的数据，分析数据可得出结论：______________。
实验次数 1 2 3 4 5 6速度(cm/s) 1 2 3 4 5 6电流(mA) 2.0 4.0 5.9 8.1 10.2 11.8（3）此实验运用的研究方法主要是________。
8．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数__________ (填“增加”或“减少”)，说明电流越__________，电磁铁磁性越强。
（2）根据图示的情境可知，_______ (填“甲”或“乙”)的磁性强，说明电流一定时，______________________，电磁铁磁性越强。
（3）根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的__________极。
（4）电磁铁吸引的大头针下端分散的原因是_____________________________。
