综合管线施工技术方案
综合管廊施工技术方案
综合管廊施工技术方案一、项目概述综合管廊施工技术方案的目标是在减少对公共道路的破坏、提高城市综合管线管理效率和服务质量的基础上，对城市综合管线系统进行统一布置和集中管理。
本项目涉及的主要工程范围包括电力、通信、供水、热力、燃气等多个管线的布置和建设。
二、工程布置1.选址选择：选择城市规划中适宜布置综合管廊的区域，在考虑到各种管线系统的需求和未来城市发展规划的前提下，制定选址方案。
2.工程规划：根据选址方案，编制综合管廊的整体布局规划，包括主要管线的走向、道路交通布局和与其他城市基础设施的协调等。
三、管线系统布置1.管线布置：根据综合管廊工程的布局规划，制定各个管线系统的细节布置方案，包括管线走向、埋深、管径、材料等。
2.交叉口设计：对于各个管线系统在交叉路口交汇的情况，进行交叉口设计，采取合适的交叉方式，确保各个管线系统交叉的安全顺畅。
四、施工管理1.施工方式：根据综合管廊的特点，选择适合的施工方式，如开挖法、盾构法、水平定向钻孔法等。
同时，制定相应的施工方案，包括施工序列、工序运作时间等。
2.施工安全：在施工过程中，要注重安全管理，确保施工人员的人身安全以及施工现场的安全，提前制定施工安全预案，并安排专人负责施工安全管理。
3.质量控制：严格按照相关的规范和标准进行施工，制定质量控制计划，并进行必要的检测和验收，确保施工质量达到要求。
4.进度控制：制定详细的施工进度计划，并根据实际情况进行相应的调整，确保项目按计划完成。
5.环境保护：在施工现场进行噪声、粉尘等环境污染的控制，合理利用废弃物和排泄物，做好环境保护工作。
五、运营与维护1.运营管理：建立统一的运营管理机构，负责对综合管廊进行日常管理、维护和巡查等工作，确保各个管线系统正常运行。
2.维护保养：对综合管廊进行定期巡查和维护，及时处理管线泄漏、故障等问题，保障管线系统的安全运行。
六、资金及投资回报1.投资估算：根据综合管廊的具体规模和项目要求，编制详细的投资估算，包括工程建设、设备购置、运营管理等方面的费用。
市政综合管廊工程施工方案与技术措施
市政综合管廊工程施工方案与技术措施一、施工方案：1.工程概述：市政综合管廊工程是为了解决城市地下管线杂乱、互相干扰的问题，将各类市政管线整合到一个地下管廊中的项目。
本工程涉及到供水、供电、供暖、通讯等多个领域的管线。
2.施工目标：确保工程质量，按时完成工程，最大程度减少对周边环境和居民生活的影响。
3.施工原则：a.安全第一：确保施工现场安全，严格遵守相关安全规定和操作规程。
b.环保优先：减少施工噪音和粉尘污染，做好土壤保护，合理利用资源。
c.精细管理：建立合理的施工组织架构，做好施工进度和质量的管理。
4.施工步骤：a.前期准备：组织项目立项审批、土地征用和前期调查等工作。
b.设计方案：根据工程需要，编制详细设计方案。
c.施工准备：组织人员、材料、设备，确定施工现场布置，进行工程施工前准备工作。
d.开挖土方：按设计要求进行土方开挖和土方填筑工作。
e.管道铺设：根据设计方案，进行各类管道的铺设和连接工作。
f.施工完成：完成管道安装、检测、绝缘、封装等工作，并进行工程竣工验收。
二、技术措施：1.安全防护措施：a.设立施工安全区域和警示标识，禁止无关人员进入施工现场。
b.使用合格的施工材料和设备，确保施工质量和安全性。
c.施工工人必须佩戴符合标准的安全帽、防护鞋和手套，并接受安全教育培训。
2.环境保护措施：a.采取水上施工、无尘施工等措施，减少施工噪音和粉尘污染。
b.合理利用和回收施工废弃物，减少环境污染。
c.在施工前进行土壤抽样检测，确保土壤质量不受影响。
3.施工质量控制措施：a.加强对施工材料的质量审查，确保原材料符合相关标准。
b.严格按照设计方案进行施工，确保管道的精准铺设和连接。
c.进行工程竣工验收，确保工程质量符合相关标准和要求。
4.施工组织管理措施：a.建立完善的施工组织架构，明确各个岗位的职责和权限，确保施工按照计划进行。
b.定期召开施工协调会议，解决施工中的问题和难点。
c.建立施工工程档案，记录施工过程和质量，便于后期维护和管理。
管线综合布置技术方案
管线综合布置技术方案管线综合布置技术方案是指在建筑物、工业设施等项目中，对各种管道（如给水管、排水管、天然气管、通风管等）的综合布置进行设计、施工和管理的一套综合技术方案。
该方案的目的是确保管道系统的安全、高效运行，并满足使用者的需求。
1.规划布置首先，需要对管道的用途和需求进行详细分析和评估，确定管道布置的方向、位置和数量。
然后，在设计阶段，要进行管道布置的规划，确定管道的走向、连接方式、管径和材料等。
在规划布置过程中，需要考虑以下几个方面：-各种管道的布置应符合工程的安全要求，避免出现交叉干扰、安全事故等问题；-管道与建筑结构的关系，要确保管道的布置不会对建筑结构的稳定性产生影响，并且尽可能地减少管道的穿越；-管道的长度和管径应根据流体的流量和压力等参数进行计算和确定，以保证系统的正常运行；-管道布置的可维修性和可检修性应得到充分考虑，方便维护人员进行维修和检修工作；-管道的布置应遵循相关的标准和规范，包括防火、防震等要求。
2.材料选择在综合布置管道系统时，应根据不同管道的用途和运行环境，选择合适的材料。
常见的管材包括金属管、塑料管和复合管等。
选择材料时，需要考虑材料的耐压性、耐腐蚀性、耐温性和使用寿命等因素。
3.连接方式管道的连接方式有很多种，常见的有焊接、螺纹连接、法兰连接和卡箍连接等。
不同的管道连接方式具有不同的优缺点，在选择连接方式时需要综合考虑管道的材质、管径和工程要求等。
4.安装施工管道的安装施工是管道综合布置的重要环节。
在施工过程中，需要保证施工质量和施工安全。
施工过程中需要严格遵守施工规范和安全操作规程，合理安排施工计划，确保工期和质量的控制。
5.管理与维护管道综合布置完成后，需要进行管道的管理和维护工作，以确保管道系统的正常运行。
这包括定期巡检管道系统，检查和清理管道，以及定期进行维修和更换管道设备等。
在管理和维护过程中，需要建立管道管理制度和维护保养计划，对管道系统进行定期检测和维修，记录管道运行情况，及时发现和解决问题。
综合管廊工程施工方案(3篇)
第1篇一、工程概况本项目位于我国某城市，旨在构建一个现代化的综合管廊系统，以解决城市地下管线复杂、地面空间紧张等问题。
综合管廊系统将电力、通信、给水、排水、中水、热力等市政管线集中布置，实现地下空间的合理利用和高效管理。
本方案针对综合管廊工程的特点，制定了详细的施工方案。
二、施工组织与管理1. 组织机构成立综合管廊工程施工项目部，下设施工技术组、质量安全管理组、材料设备组、现场管理组、后勤保障组等，确保施工组织有序、高效。
2. 管理制度（1）建立健全施工管理制度，包括施工组织设计、施工方案、安全技术措施、质量管理措施等。
（2）严格执行国家及地方有关工程建设标准、规范和规程。
（3）加强施工现场管理，确保施工安全、文明、环保。
3. 人员培训对施工人员进行专业技能培训和安全教育，提高施工队伍的整体素质。
三、施工准备1. 工程测量（1）对施工现场进行详细测量，确定综合管廊的平面位置、高程等。
（2）绘制施工详图，明确施工范围、施工方法、施工顺序等。
2. 材料设备（1）采购符合国家标准的管廊结构材料、管道、电缆、支架等。
（2）配备必要的施工设备，如挖掘机、吊车、装载机、混凝土搅拌车等。
（3）设备进场前进行检验，确保设备性能良好。
3. 施工图纸及技术交底（1）组织设计单位进行施工图纸会审，明确施工要求。
（2）对施工人员进行技术交底，确保施工人员掌握施工技术要求。
四、施工工艺及方法1. 土方开挖（1）采用挖掘机进行土方开挖，遵循“先深后浅、先外后内”的原则。
（2）开挖过程中，注意保护地下管线和构筑物。
2. 基础施工（1）基础垫层采用C15混凝土，厚度不小于100mm。
（2）基础采用C30混凝土，厚度不小于300mm。
3. 管廊主体结构施工（1）采用预制装配式管廊结构，现场进行组装。
（2）组装过程中，确保预制构件的精度和质量。
4. 管线施工（1）管线按照设计要求进行安装，确保管线布局合理、间距适中。
（2）管线安装完成后，进行试压、冲洗、通球等试验。
公路工程综合管线施工方案
公路工程综合管线施工方案一、项目概况随着城市化进程的不断加速，道路交通建设成为城市建设的重要组成部分。
公路工程综合管线施工作为道路交通建设的关键一环，其安全、高效、高质的施工对于保障道路交通建设的顺利进行和城市交通运输的顺畅发挥着至关重要的作用。
因此，本方案就公路工程综合管线施工展开全面的规划和设计，力求使施工过程顺畅、施工质量高效、施工安全可靠，为城市交通建设贡献自己的一份力量。
二、施工方案概述1. 施工目标本施工方案的目标是根据道路交通建设的需求，结合实际情况，规划并实施一套高效、安全的公路工程综合管线施工方案。
保障施工进度、提高施工效率、确保施工质量、保障施工安全。
2. 施工内容本方案的施工内容包括但不限于：路面交通标志、管线设施维护、沥青路面施工、管线维修、路基加固等。
具体施工内容取决于实际需要，施工单位会根据现场情况进行具体的施工内容选择。
3. 施工流程施工流程分为前期准备、施工实施和后期验收三个阶段。
其中前期准备包括现场勘察、材料采购、人员配备等工作；施工实施包括现场施工、施工过程的监督和管理；后期验收包括施工完成后的验收及相关资料的整理归档。
4. 施工机具和设备施工需要用到的机具和设备包括但不限于挖掘机、铲车、压路机、沥青搅拌机、管线维护设备等。
5. 施工人员施工人员包括管理人员、机械操作人员、技术人员、安全人员等。
施工单位会根据实际需求对人员进行合理的分配和调配。
三、施工方案的具体实施1.前期准备（1）地形地貌勘测首先对施工区域的地形地貌进行勘测，确定地质地貌情况，为后续的施工提供基础数据。
（2）材料采购根据施工计划，确定所需施工材料的种类和数量，并做好采购工作。
（3）人员调配根据实际需求，对所需施工人员进行调配，确保施工人员的数量和质量。
2.施工实施（1）路面交通标志施工首先，对施工区域进行路面交通标志的施工，包括交通指示标志、交通安全标志、交通警示标志等。
（2）管线设施维护对现有的管线设施进行检修和维护，确保道路交通的畅通。
综合管线工程施工技术方案

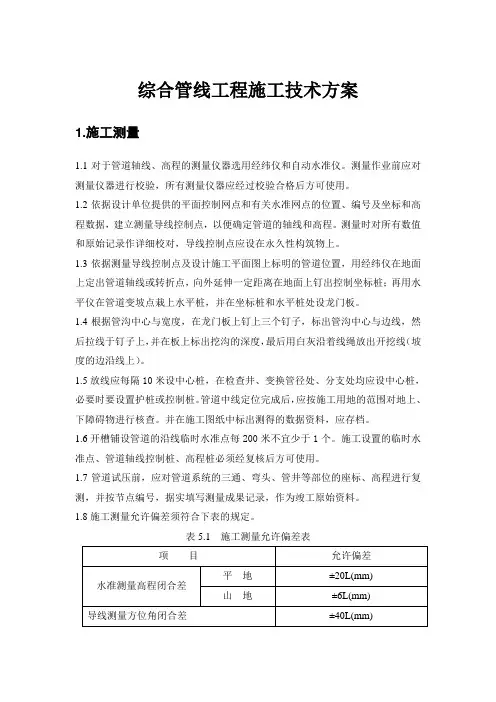

综合管线工程施工技术方案1.施工测量1.1对于管道轴线、高程的测量仪器选用经纬仪和自动水准仪。
测量作业前应对测量仪器进行校验，所有测量仪器应经过校验合格后方可使用。
1.2依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高程数据，建立测量导线控制点，以便确定管道的轴线和高程。
测量时对所有数值和原始记录作详细校对，导线控制点应设在永久性构筑物上。
1.3依据测量导线控制点及设计施工平面图上标明的管道位置，用经纬仪在地面上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制坐标桩；再用水平仪在管道变坡点栽上水平桩，并在坐标桩和水平桩处设龙门板。
1.4根据管沟中心与宽度，在龙门板上钉上三个钉子，标出管沟中心与边线，然后拉线于钉子上，并在板上标出挖沟的深度，最后用白灰沿着线绳放出开挖线（坡度的边沿线上）。
1.5放线应每隔10米设中心桩，在检查井、变换管径处、分支处均应设中心桩，必要时要设置护桩或控制桩。
管道中线定位完成后，应按施工用地的范围对地上、下障碍物进行核查。
并在施工图纸中标出测得的数据资料，应存档。
1.6开槽铺设管道的沿线临时水准点每200米不宜少于1个。
施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后方可使用。
1.7管道试压前，应对管道系统的三通、弯头、管井等部位的座标、高程进行复测，并按节点编号，据实填写测量成果记录，作为竣工原始资料。
1.8施工测量允许偏差须符合下表的规定。
表5.1 施工测量允许偏差表2.土石方工程本工程土石方工程包括所有区域内外线专业土方的挖方和填方，挖出的余土存放在业主指定的区域内，不外运，但必须进行覆盖。
包含整体土方回填，但不包含给水管线、热力一次管线、燃气管线各自施工的200mm土方清槽和管道施工完毕后的覆土300mm土方。
道路沥青路面外的场地，均按景观图纸场地标高预留400mm土方给以园林和景观的施工单位回填施工。
2.1土石方开挖土方开挖根据现场和劳动力组织情况分段进行开挖，分段长度一般在50~250m左右。
综合管廊施工方案(3篇)
第1篇一、项目概述综合管廊是一种将电力、通信、燃气、给水、排水等市政管线集中布置在地下构筑物内，实施统一规划、设计、建设、管理的市政基础设施。
本项目旨在建设一条长X米、宽X米、高X米的综合管廊，以提升城市基础设施的承载能力和服务水平。
二、施工准备1. 施工组织设计根据项目特点，成立综合管廊施工项目部，下设工程部、技术部、质量部、安全部、物资部等部门，明确各部门职责，确保施工顺利进行。
2. 施工人员培训对所有施工人员进行岗前培训，包括安全技术、施工工艺、质量标准等方面的内容，确保施工人员具备必要的技能和安全意识。
3. 施工材料设备根据设计要求，准备各类施工材料，包括钢筋、混凝土、防水材料、管道、电缆等，并确保材料质量符合国家标准。
同时，配备必要的施工机械设备，如挖掘机、吊车、搅拌车、泵车等。
4. 施工现场布置根据施工图纸和现场实际情况，合理布置施工现场，包括材料堆场、施工便道、临时设施等，确保施工现场整洁有序。
三、施工工艺1. 土方开挖（1）根据设计图纸，采用机械开挖的方式进行土方开挖，确保开挖深度和宽度符合要求。
（2）开挖过程中，注意保护地下管线，避免损坏。
（3）开挖出的土方要及时运出场外，避免影响施工进度。
2. 基坑支护（1）根据地质情况和设计要求，选择合适的支护形式，如土钉墙、锚杆支护等。
（2）支护结构施工要严格按照设计图纸进行，确保支护效果。
（3）支护结构施工完成后，进行验收，合格后方可进行后续施工。
3. 模板工程（1）模板选用钢模板，保证模板的强度和刚度。
（2）模板安装要牢固，接缝严密，防止漏浆。
（3）模板拆除要按照施工规范进行，避免损坏混凝土结构。
4. 钢筋工程（1）钢筋加工要符合设计要求，确保钢筋的规格、型号、间距等符合规定。
（2）钢筋绑扎要牢固，绑扎质量要高。
（3）钢筋保护层厚度要符合设计要求。
5. 混凝土工程（1）混凝土配合比要经过试验确定，确保混凝土强度和耐久性。
（2）混凝土浇筑要连续进行，避免冷缝。
道路综合管线工程施工方案
一、工程概况本道路综合管线工程位于某市某区，全长约5公里，主要包括给水、排水、电力、通信、燃气等管线敷设。
工程总投资约1.2亿元，工期为12个月。
二、施工组织机构1. 项目经理部：负责整个工程的施工组织、协调、指挥和监督工作。
2. 技术组：负责施工方案的编制、技术交底、技术指导和质量控制。
3. 施工组：负责施工的具体实施，包括给水、排水、电力、通信、燃气等管线的敷设。
4. 质量安全组：负责工程质量、安全和文明施工的管理。
三、施工进度计划1. 施工准备阶段：1个月2. 给水管线施工阶段：2个月3. 排水管线施工阶段：2个月4. 电力管线施工阶段：2个月5. 通信管线施工阶段：1个月6. 燃气管线施工阶段：1个月7. 管线验收及路面恢复阶段：1个月四、施工技术方案1. 给水管线施工（1）施工方法：采用开槽敷设，先进行土方开挖，然后进行管道敷设，最后进行回填。
（2）施工工艺：先进行管道预制，然后进行管道运输和敷设，最后进行管道连接和试压。
2. 排水管线施工（1）施工方法：采用开槽敷设，先进行土方开挖，然后进行管道敷设，最后进行回填。
（2）施工工艺：先进行管道预制，然后进行管道运输和敷设，最后进行管道连接和试压。
3. 电力管线施工（1）施工方法：采用开槽敷设，先进行土方开挖，然后进行管道敷设，最后进行回填。
（2）施工工艺：先进行电缆预制，然后进行电缆运输和敷设，最后进行电缆连接和试运行。
4. 通信管线施工（1）施工方法：采用开槽敷设，先进行土方开挖，然后进行管道敷设，最后进行回填。
（2）施工工艺：先进行管道预制，然后进行管道运输和敷设，最后进行管道连接和测试。
5. 燃气管线施工（1）施工方法：采用开槽敷设，先进行土方开挖，然后进行管道敷设，最后进行回填。
（2）施工工艺：先进行管道预制，然后进行管道运输和敷设，最后进行管道连接和试压。
五、安全、质量、文明施工措施1. 安全措施（1）建立健全安全管理制度，严格执行安全操作规程。
