三、实验结果（题解及程序运行结果）ER图：
物理图：
3
四、实验分析总结
本次试验通过病房管理系统，我们熟悉了powerdesiger 制作ER图的方法，通过ER生成物理图的放法，并且锻炼了分析系统，设计系统的能力。
4。
ER图例子
E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。
（1）试画出ER图，并在图上注明属性、联系的类型。
（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。
1所示。
图7。
1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
(1)试画出ER图，并在图上注明属性、联系的类型。
(2)将ER图转换成关系模型，并注明主键和外键。
解:（1) ER图如图7。
2所示.图7。
2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。
一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
软件工程实验一——画ER图
ER模型
✓本问题中共有两类实体，分别是“储户”和“储蓄所”， 在它们之间存在“存取款”关系。因为一位储户可以在多 家储蓄所存取款，一家储蓄所拥有多位储户，所以“存取 款”是多对多（M:N）关系。
✓储户的属性主要有姓名、住址、电话号码和身份证号码， 储蓄所的属性主要是名称、地址和电话号码，而数额、类 型、到期日期、利率和密码则是关系类型存取款的属性。
13:07:42
13:07:42
习题三
复印机的工作过程大致如下：未接到复印命令时 处于闲置状态，一旦接到复印命令则进入复印状 态，完成一个复印命令规定的工作后又回到闲置 状态，等待下一个复印命令；如果执行复印命令 时发现没纸，则进入缺纸状态，发出警告，等待 装纸，装满纸后进入闲置状态，准备接收复印命 令；如果复印时发生卡纸故障，则进入卡纸状态， 发出警告等待维修人员来排除故障，故障排除后 回到闲置状态。
请分别用Microsoft Visio与PowerDesigner绘制本系 统的数据模型，即ER图。
脉博 血压
体温
心Байду номын сангаас图
病人 编号
安全 范围
病人
姓名
监 护
病情 报告
工号
护士
姓名
职务
习题二
银行计算机储蓄系统的工作过程大致如下：储户 填写的存款单或取款单由业务员键入系统，如果 是存款则系统记录存款人姓名、住址(或电话号 码)、身份证号码、存款类型、存款日期、到期日 期、利率及密码(可选)等信息，并印出存单给储 户；如果是取款而且存款时留有密码，则系统首 先核对储户密码，若密码正确或存款时未留密码， 则系统计算利息并印出利息清单给储户。
e-r实例

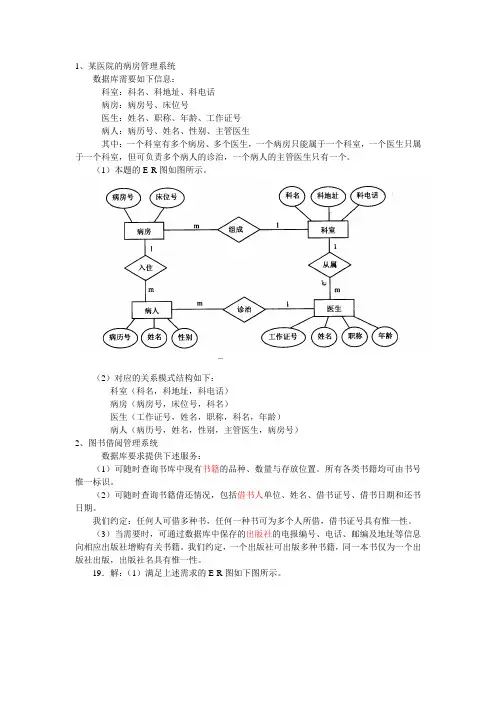

1、某医院的病房管理系统数据库需要如下信息：科室：科名、科地址、科电话病房：病房号、床位号医生：姓名、职称、年龄、工作证号病人：病历号、姓名、性别、主管医生其中：一个科室有多个病房、多个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。
（1）本题的E-R图如图所示。
（2）对应的关系模式结构如下：科室（科名，科地址，科电话）病房（病房号，床位号，科名）医生（工作证号，姓名，职称，科名，年龄）病人（病历号，姓名，性别，主管医生，病房号）2、图书借阅管理系统数据库要求提供下述服务：（1）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（2）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（3）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息向相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
19．解：（1）满足上述需求的E-R图如下图所示。
（2）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）3、工厂管理系统数据库存储以下信息：（1）一个厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（2）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（3）一个车间生产多种产品，产品有产品号和价格。
（4）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（5）一个产品由多种零件组成，一种零件也可装配出多种产品。
（6）产品与零件均存入仓库中。
（7）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
例子 E-R图及数据库设计 精品
仓库
职工
零件号
名称
规格
单价
描述
项目号
预算
开工日期
零件 供应商号 姓名 地址 电话号码
项目 账号
供应商
2017年9月17日星期日 E-R图
13/23
例3
实体及其联系图
供应商
m
仓库
m
1
工作
n 1
职工
n
供应量
n
供应
p
库存
n
库存量
领导
项目
零件
2017年9月17日星期日
E-R图
10/23
例 3：某个工厂物资管理的概念模型
物资管理涉及的实体
仓库 零件 项目 职工
属性有：仓库号、面积、电话号码 属性有：零件号、名称、规格、单价、描述 属性有：项目号、预算、开工日期 属性有：职工号、姓名、年龄、职称
供应商 属性有：供应商号、姓名、地址、电话号码、账号
E-R图
医院病房管理
图书管理 工厂物资管理 教学管理 商业集团管理
2017年9月17日星期日
E-R图
1/23
例 1: 某医院病房计算机管理中需要如下信息:
科室 ：科名、科地址、科电话、医生姓名 病房 ：病房号、床位号、所属科室名 医生 ：姓名、职称、所属科室名、年龄、工作证号 病人 ：病历号、姓名、性别、诊断、主管医生、病房号
2017年9月17日星期日
E-R图
7/23
例2
E-R图
借书证号 姓名 单位
借书人
借书日期 还书日期
m 借阅 n 图书 n 出版 1 出版社
出版数量 出版社名 电报编号
书号
书名
er图
病房号
床位号
m
病房
组成
1 入住
m
m
病人
诊治
科名
科地址
科电话
1
科室
1
从属
m 1
医生
病历号
姓名
性别
2019/11/18
工作证号
姓名 职称 年龄
7
根据上述模型建立数据库
• 用VB进行数据的查询
8 2019/11/18
ห้องสมุดไป่ตู้
2 2019/11/18
• 某集团公司需要建立一个数据库存储以下信息：
• (1).该集团公司由多个工厂组成，每个工厂具有厂名和 厂长名两个属性；一个厂内有多个车间，每个车间有车 间号、车间主任姓名、地址和电话。
• (2).一个车间有多个工人，每个工人有职工号、姓名、 年龄、性别和工种。
• (3).一个车间生产多种产品，产品有产品号和价格。
2019/11/18
顾客名 顾客代码
地址 顾客
联系电话 负责人
n 订货
m 商品
订货代码 订货日期 订货量
订货额
商品代码
商品名
单价
生产日期
1
关系数据模型
• 顾客库：顾客代码，顾客名，地址，联系 电话，负责人；
• 商品库：商品代码，商品名，单价，生产 日期；
• 订货库：订货代码，订货日期，订货量， 订货额，顾客代码，商品代码。
构成 m
仓库
1 组成
1 存放 m 1
存放
n
n 制造 m 零件 n 装配
车间
m m
产品
2019/11/18
1 隶属 m 工人
00E-R图 (2)
任务一:
基本信息：医院：编号，院长号，名称，地点
医生：职工号，姓名，年龄，性别，职称
病人：床号，姓名，病症，主治医师，住院费
病房：房号，楼层
联系：
一个医院有多名医生，一个医生就在一个医院上班。
(工作) 一个医院有一个院长，院长本身是医生.(管理)
一个医生负责多个病人，一个病人被多名医生治疗。
(治疗) 一个医院有多个病人，一个病人只在一个医院治疗(照顾) 一个医院有多了病房，(建有)
一个病房有多个病人(入住)
应该记录每个病人住进病房的时间(入住时间)
(1:1的关系向大级[向上]和并)
答案:
基本信息：公司：公司名,经理号，人数
员工：员工号，姓名，年龄，性别
客户：客户号，姓名，对应办公室编号，业务
办公室：编号,名称，人数,
联系：
一个公司有多名员工，一个员工只能在一个公司工作。
(工作) 一个公司有一个经理，经理本身是员工.(领导)
一个员工负责多个客户，一个客户被多名员工接待。
(负责) 一个公司有多个办公室(拥有)
一个办公室接待多个客户，一个客户对应一个办公室(接待) 一个办公室管理多个员工，一个员工只能在一个办公室(管理) 应该记录每个办公室接待客户的次数(接待次数)
答案：。
管理信息系统数据流程图和业务流程图和ER图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
试根据上述背景提供的信息，绘制出“报损”的业务流程图、数据流程图。
医院信息系统ER图
医院信息系统ER图
关系模型：
实体集：
门诊医师（医生编号、身份证号码、姓名、性别、年龄、家庭住址、专业技术职称、电话号码）
病人（病人编号、身份证号码、姓名、性别、年龄、家庭住址、职业、电话号码）挂号单（挂号单编号、病人姓名、挂号日期、挂号科室、挂号类别、主治医生）处方（处方号、病人年龄、处方内容、主治医师、病人姓名、病人性别）
处理方案（处理方案号、开出时间、处理方案内容、主治医师、病人姓名）
门诊病历（病历号、病人姓名、病历内容、诊断时间、主治医师）
收费项目（收费项目号、项目类型、相应序号、收费金额、收费人员、病人姓名）工作时间安排（工作时间、所属科室、主治医师）
检验项目（检验序号、检验医师、检验内容、检验分析、检验结果、检验收费情况）
检查项目（检查序号、检查医师、检查内容、检查分析、检查结果、检查收费情况）。
医院门诊管理系统ER图
主要E-R图
医院门诊管理系统整体E-R图
1
获得
1
获得
N
病人
N
诊断
M 门诊医生 1
开出
N
就诊单
N1 1
属于
1
1 病人信息库 1 1
领取
获得
N
M N
录入 N
门诊收据记 账小票
存放
药品
N
领取
录入
N N
录入
N 处方单
门诊药房
1 1
取药
N
M
医务人员
医院门诊管理系统——门诊挂号管理E-R图
病人
1
获得
N
1
属于
1
病人信息库
1
就诊单 N
录入
医院门诊管理系统——医生门诊管理E-R图
病人
N
1 1
属于
1
病人信息库
1
诊断 获得 录入
M
门诊医生
1
开出
N N
N
处方单
医院门诊管理系统——缴费管理E-R图
病人
1
获得
N
1
获得
1
病人
1
门诊收据和记账小条 N
获得
医院门诊管理系统——药房管理E-R图病人N源自N领取 MM
药品
N
配药 领取 存放
M
药方医务 人员
N
N
取药
M
1
门诊药房
