金属材料学(第二版)课后答案-主编戴启勋
第一章钢的合金化原理1．名词解释1）合金元素: 特别添加到钢中为了保证获得所要求的组织结构从而得到一定的物理、化学或机械性能的化学元素。
(常用M来表示)2）微合金元素: 有些合金元素如V，Nb，Ti, Zr和B等，当其含量只在0.1%左右（如B 0.001%，V 0.2 %）时，会显著地影响钢的组织与性能，将这种化学元素称为微合金元素。
3）奥氏体形成元素:在γ-Fe中有较大的溶解度,且能稳定γ相；如Mn, Ni, Co, C, N, Cu；4）铁素体形成元素: 在α-Fe中有较大的溶解度，且能稳定α相。
如：V，Nb, Ti 等。
5）原位析出: 元素向渗碳体富集，当其浓度超过在合金渗碳体中的溶解度时, 合金渗碳体就在原位转变成特殊碳化物如Cr钢中的Cr：ε-FexC→Fe3C→（Fe, Cr）3C→（Cr, Fe）7C3→（Cr, Fe）23C66）离位析出: 在回火过程中直接从α相中析出特殊碳化物，同时伴随着渗碳体的溶解，可使HRC和强度提高（二次硬化效应）。
如V，Nb, Ti等都属于此类型。
2．合金元素V、Cr、W、Mo、Mn、Co、Ni、Cu、Ti、Al中哪些是铁素体形成元素？哪些是奥氏体形成元素？哪些能在a-Fe中形成无限固溶体？哪些能在g-Fe 中形成无限固溶体？答：铁素体形成元素：V、Cr、W、Mo、Ti、Al；奥氏体形成元素：Mn、Co、Ni、Cu能在a-Fe中形成无限固溶体：V、Cr；能在g-Fe 中形成无限固溶体：Mn、Co、Ni3．简述合金元素对扩大或缩小γ相区的影响，并说明利用此原理在生产中有何意义？答：（1）扩大γ相区：使A3降低，A4升高一般为奥氏体形成元素分为两类：a.开启γ相区：Mn, Ni, Co 与γ-Fe无限互溶.b.扩大γ相区：有C，N，Cu等。
如Fe-C相图，形成的扩大的γ相区，构成了钢的热处理的基础。
（2）缩小γ相区：使A3升高，A4降低。
一般为铁素体形成元素分为两类:a.封闭γ相区：使相图中γ区缩小到一个很小的面积形成γ圈,其结果使δ相区与α相区连成一片。
如V, Cr, Si, A1, Ti, Mo, W, P, Sn, As, Sb。
b.缩小γ相区：Zr, Nb, Ta, B, S, Ce 等（3）生产中的意义：可以利用M扩大和缩小γ相区作用，获得单相组织，具有特殊性能，在耐蚀钢和耐热钢中应用广泛。
4．简述合金元素对铁碳相图（如共析碳量、相变温度等）的影响。
答：答：1）改变了奥氏体区的位置2）改变了共晶温度：（l）扩大γ相区的元素使A1，A3下降；(2)缩小γ相区的元素使A1，A3升高。
当Mo>8.2%, W>12%,Ti>1.0%,V>4.5%,Si>8.5%，γ相区消失。
3.）改变了共析含碳量：所有合金元素均使S点左移。
（提问：对组织与性能有何影响呢？）5．合金钢中碳化物形成元素（V，Cr，Mo，Mn等）所形成的碳化物基本类型及其相对稳定性。
答：答：基本类型：MC型；M2C型；M23C6型；M7C3型；M3C型；M6C型；（强K形成元素形成的K比较稳定，其顺序为：Ti>Zr>Nb>V>W,Mo>Cr>Mn>Fe）各种K相对稳定性如下：MC→M2C→M6C→M23C6→M7C3→M3C（高-------------------------低）6．主要合金元素（V，Cr，Ni，Mn，Si，B等）对过冷奥氏体冷却转变影响的作用机制。
答：Ti, Nb, Zr, V：主要是通过推迟P转变时K形核与长大来提高过冷γ的稳定性；W，Mo,Cr：1）推迟K形核与长大；2）增加固溶体原子间的结合力，降低Fe的自扩散激活能。
作用大小为：Cr>W>MoMn：（Fe,Mn）3C,减慢P转变时合金渗碳体的形核与长大；扩大γ相区，强烈推迟γ→α转变，提高α的形核功；Ni：开放γ相区，并稳定γ相，提高α的形核功（渗碳体可溶解Ni, Co）Co：扩大γ相区，但能使A3温度提高（特例），使γ→α转变在更高的温度进行，降低了过冷γ的稳定性。
使C曲线向左移。
Al, Si ：不形成各自K，也不溶解在渗碳体中，必须扩散出去为K形核创造条件；Si可提高Fe原子的结合力。
B，P，Re：强烈的内吸附元素，富集于晶界，降低了γ的界面能，阻碍α相和K形核。
7．合金元素对马氏体转变有何影响？答：合金元素的作用表现在：1）对马氏体点Ms- Mf温度的影响；2）改变马氏体形态及精细结构（亚结构）。
除Al,Co 外，都降低Ms温度，其降低程度：强C→Mn→Cr→Ni→V→Mo,W,Si弱提高γ’含量：可利用此特点使Ms温度降低于0℃以下，得到全部γ组织。
如加入Ni,Mn,C,N 等合金元素有增加形成孪晶马氏体的倾向，且亚结构与合金成分和马氏体的转变温度有关. 8．如何利用合金元素来消除或预防第一次、第二次回火脆性？答：1）低温回火脆性（第I类，不具有可逆性）其形成原因：沿条状马氏体的间界析出K薄片；防止：加入Si, 脆化温度提高300℃；加入Mo, 减轻作用。
2)高温回火脆性（第II类，具有可逆性）其形成原因：与钢杂质元素向原奥氏体晶界偏聚有关。
防止：加入W，Mo消除或延缓杂质元素偏聚.9．如何理解二次硬化与二次淬火两个概念的相关性与不同特点。
答：二次硬化:在含有Ti, V, Nb, Mo, W等较高合金钢淬火后，在500- 600℃范围内回火时，在α相中沉淀析出这些元素的特殊碳化物，并使钢的HRC和强度提高。
(但只有离位析出时才有二次硬化现象)二次淬火：在强K形成元素含量较高的合金钢中淬火后γ’十分稳定，甚至加热到500-600℃回火时升温与保温时中仍不分解，而是在冷却时部分转变成马氏体，使钢的硬度提高。
相同点：都发生在合金钢中，含有强碳化物形成元素相对多，发生在淬回火过程中，且回火温度550℃左右。
不同点：二次淬火，是回火冷却过程中Ar转变为m，是钢硬度增加。
二次硬化：回火后，钢硬度不降反升的现象（由于特殊k的沉淀析出）10．一般地，钢有哪些强化与韧化途径？答1）强化的主要途径宏观上：钢的合金化、冷热加工及其综合运用是钢强化的主要手段。
微观上：在金属晶体中造成尽可能多的阻碍位错运动的障碍；或者尽可能减少晶体中的可动位错，抑制位错源的开动，如晶须。
（主要机制有：固溶强化、细晶强化、位错强化、“第二相”强化、沉淀强化、时效强化、弥散强化、析出强化、二次硬化、过剩相强化）2）韧化途径：细化晶粒；降低有害元素的含量；防止预存的显微裂纹；形变热处理；利用稳定的残余奥氏体来提高韧性；加入能提高韧性的M，如Ni, Mn；尽量减少在钢基体中或在晶界上存在粗大的K或其它化合物相。
第二章工程结构钢1．对工程结构钢的基本性能要求是什么？答：（1）足够高的强度、良好的塑性;（2）适当的常温冲击韧性，有时要求适当的低温冲击韧性;（3）良好的工艺性能。
2．合金元素在低合金高强度结构钢中的主要作用是什么？为什么考虑采用低C？答：为提高碳素工程结构钢的强度，而加入少量合金元素，利用合金元素产生固溶强化、细晶强化和沉淀强化。
利用细晶强化使钢的韧-脆转变温度的降低，来抵消由于碳氮化物沉淀强化使钢的韧-脆转变温度的升高。
考虑低C的原因：（1）C含量过高，P量增多，P为片状组织，会使钢的脆性增加，使FATT50(℃)增高。
（2）C含量增加，会使C当量增大，当C当量>0.47时，会使钢的可焊性变差，不利于工程结构钢的使用。
3．什么是微合金钢？微合金化元素在微合金化钢中的主要作用有哪些？试举例说明。
答：微合金钢：利用微合金化元素Ti, Nb, V；主要依靠细晶强化和沉淀强化来提高强度；利用控制轧制和控制冷却工艺----- 高强度低合金钢微合金元素的作用：1）抑制奥氏体形变再结晶；例：再热加工过程中，通过应变诱导析出铌、钛、钒的氮化物，沉淀在晶界、亚晶界和位错上，起钉扎作用，有效地阻止奥氏体再结晶的晶界和位错的运动，抑制再结晶过程的进行。
2)阻止奥氏体晶粒长大；例：微量钛（w≤0.02%）以TiN从高温固态钢中析出，呈弥散分布，对阻止奥氏体晶粒长大很有效。
3)沉淀强化；例：w(Nb)≤0.04%时,细化晶粒造成的屈服强度的增量ΔσG大于沉淀强化引起的增量ΔσPh;当w(Nb)≥0.04%时, ΔσPh增量大大增加,而ΔσG保持不变。
4)改变与细化钢的组织例：在轧制加热时，溶于奥氏体的微合金元素提高了过冷奥氏体的稳定性，降低了发生先共析铁素体和珠光体的温度范围，低温下形成的先共析铁素体和珠光体组织更细小，并使相间沉淀Nb(C,N)和V(C,N)的粒子更细小。
4．低碳贝氏体钢的合金化有何特点？解：合金元素主要是能显著推迟先共析F和P转变，但对B转变推迟较少的元素如Mo，B，可得到贝氏体组织。
1）加入Mn, Ni, Cr等合金元素，进一步推迟先共析F和P转变，并使Bs点下降，可得到下B组织；2)加入微合金化元素充分发挥其细化作用和沉淀作用；3)低碳,使韧性和可焊性提高。
第三章机械制造结构钢1．名词解释1）液析碳化物：由于碳和合金元素偏析，在局部微小区域内从液态结晶时析出的碳化物。
2）网状碳化物：过共析钢在热轧（锻）加工后缓慢冷却过程中由二次碳化物以网状析出于奥氏体晶界所造成的。
3）水韧处理：高锰钢铸态组织中沿晶界析出的网状碳化物显著降低钢的强度、韧性和抗磨性。
将高锰钢加热到单相奥氏体温度范围，使碳化物充分溶入奥氏体，然后水冷，获得单一奥氏体组织。
4）超高强度钢：一般讲，屈服强度在1 370MPa（140 kgf/mm2）以上，抗拉强度在1 620 MPa （165 kgf/mm2）以上的合金钢称超高强度钢。
2．调质钢、弹簧钢进行成分、热处理、常用组织及主要性能的比较，并熟悉各自主要钢种。
答：成分热处理常用组织主要性能调质钢0.30~0.50%C的C钢或中、低合金钢淬火与高温回火回火S或回火T较高的强度，良好的塑性和韧性弹簧钢中、高碳素钢或低合金钢淬火和中温回火回火T 高的弹性极限，高的疲劳强度，足够的塑性和韧性主要钢种:A.调质钢：按淬透性大小可分为几级：1）40，45，45B2）40Cr，45Mn2, 45MnB, 35MnSi3）35CrMo, 42MnVB, 40MnMoB ，40CrNi4）40CrMnMo, 35SiMn2MoV，40CrNiMoB.弹簧钢：1）Mn弹簧钢：60Mn，65Mn2）MnSi弹簧钢：55Si2Mn，60Si2MnA3）Cr弹簧钢：50CrMn，50CrV A, 50CrMnV A (使用T<300℃)4）耐热弹簧：30W4Cr2V A (可达500℃)5）耐蚀弹簧：3Cr13, 4Cr13, 1Cr18Ni9Ti （温度<400℃）3．液析碳化物和带状碳化物的形成、危害及消除方法。
金属材料学复习题整理(戴起勋)
1、细化晶粒对钢性能的贡献是强化同时韧化；提高钢淬透性的主要作用是使零件整个断面性能趋于一致，能采用比较缓和的方式冷却。
2、滚动轴承钢GCr15的Cr质量分数含量为 1.5%。
滚动轴承钢中碳化物不均匀性主要是指碳化物液析、带状碳化物、网状碳化物。
4、凡是扩大γ区的元素均使Fe-C相图中S、E点向左下方移动，例Ni、Mn等元素；凡封闭γ区的元素使S、E点向左上方移动，例Cr、Si、Mo等元素。
S点左移意味着共析碳含量减少，E点左移意味着出现莱氏体的碳含量减少。
7、在非调质钢中常用微合金化元素有 Ti、V、Nb、N等，这些元素的主要作用是细化组织和相间沉淀析出强化。
8、球铁的力学性能高于灰铁是因为球铁中石墨的断面切割效应、石墨应力集中效应要比灰铁小得多。
1、钢的合金化基本原则是多元适量、复合加入。
在钢中细化晶粒作用较大的合金元素有 Ti、V、Nb等，细化晶粒对钢性能的作用是既强化又韧化。
2、在钢中，常见碳化物形成元素有Ti、Nb、V、Mo、W、Cr、（按强弱顺序排列，列举5个以上）。
钢中二元碳化物分为两类：r c/r M≤ 0.59为简单点阵结构，有MC和M2C 型；r c/r M > 0.59为复杂点阵结构，有M23C6、M7C3和 M3C 型。
3、选择零件材料的一般原则是使用性能要求、工艺性要求和经济性要求等。
汽车变速箱齿轮常用20CrMnTi钢制造，经渗碳和淬回火热处理。
4、奥氏体不锈钢1Cr18Ni9晶界腐蚀倾向比较大，产生晶界腐蚀的主要原因是晶界析出Cr23C6，导致晶界区贫Cr ，为防止或减轻晶界腐蚀，在合金化方面主要措施有降低碳量、加入Ti、V、Nb强碳化物元素。
5、影响铸铁石墨化的主要因素有碳当量、冷却速度。
球墨铸铁在浇注时要经过孕育处理和球化处理。
6、铁基固溶体的形成有一定规律，影响组元在置换固溶体中溶解情况的因素有：溶剂与溶质原子的点阵结构、原子尺寸因素、电子结构。
7、对耐热钢最基本的性能要求是良好的高温强度和塑性、良好的化学稳定性。
金属材料学戴起勋版第4章整理答案之欧阳法创编

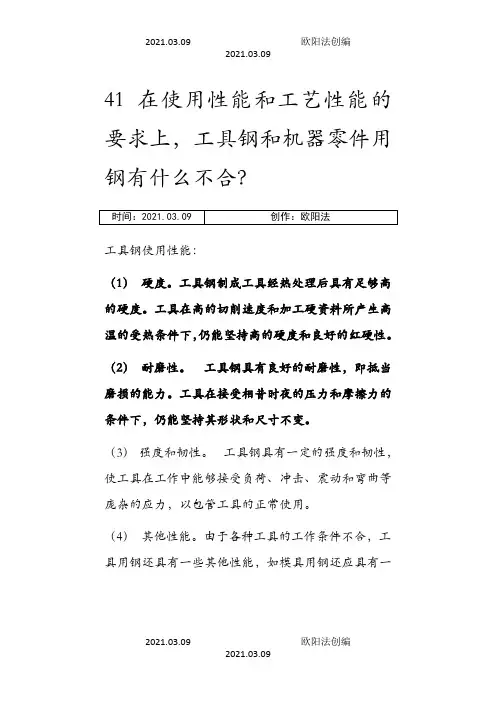

41 在使用性能和工艺性能的要求上，工具钢和机器零件用钢有什么不合？工具钢使用性能：（1）硬度。
工具钢制成工具经热处理后具有足够高的硬度。
工具在高的切削速度和加工硬资料所产生高温的受热条件下，仍能坚持高的硬度和良好的红硬性。
（2）耐磨性。
工具钢具有良好的耐磨性，即抵当磨损的能力。
工具在接受相昔时夜的压力和摩擦力的条件下，仍能坚持其形状和尺寸不变。
（3）强度和韧性。
工具钢具有一定的强度和韧性，使工具在工作中能够接受负荷、冲击、震动和弯曲等庞杂的应力，以包管工具的正常使用。
（4）其他性能。
由于各种工具的工作条件不合，工具用钢还具有一些其他性能，如模具用钢还应具有一定的高温力学性能、热疲劳性、导热性和耐磨腐化性能等。
工艺性能:（1）加工性.工具钢应具有良好的热压力加工性能和机械加工性能，才干包管工具的制造和使用。
钢的加工性取决于化学成分、组织的质量。
（2）淬火温度规模.工具钢的淬火温度应足够宽，以减少过热的可能性。
（3）淬硬性和淬透性. 淬硬性是钢在淬火后所能达到最高硬度的性能。
淬硬性主要与钢的化学成分特别是碳含量有关，碳含量越高，则钢的淬硬性越高。
淬透性暗示钢在淬火后从概略到内部的硬度散布状况。
淬透性的高低与钢的化学成分、纯粹度、晶粒度有关。
根据用于制造不合的工具，对这两种性能各有一定的要求。
（4）脱碳敏感性. 工具概略产生脱碳，将使概略层硬度降低，因此要求工具钢的脱碳敏感性低。
在相同的加条件下，钢的脱碳敏感性取决于其化学成分。
（5）热处理变形性. 工具在热处理时，要求其尺寸和外形稳定。
（6）耐削性.对很制造刀具和量具用钢。
要求具有良好的磨削性。
钢的磨削性与其化学成分有关，特别是钒含量，如果钒质量分数不小于0.50%则磨削性变坏。
机器零件用钢使用性能：（1）较高的疲劳强度和耐久强度。
（2）高的屈服强、抗拉强度以及较高的断裂抗力。
（3）良好的耐磨性和接触疲劳强度。
（4）较高的韧性，以降低缺口敏感性。
工艺性能：通常机器零件的生产工艺：型材→改锻→毛坯热处理→切削加工→最终热处理→磨削以切削加工性能和热处理工艺性能为机器零件用钢的主要工艺性能。
金属材料学戴起勋第二版课后题答案
颜色不同的是课件和课后题都有的题目，水平有限，大家参考哦3-1 在结构钢的部颁标准中，每个钢号的力学性能都注明热处理状态和试样直径或钢材厚度，为什么？有什么意义？（这个实在不会也查不到，大家集思广益吧）3-2 为什么说淬透性是评定钢结构性能的重要指标？结构钢一般要经过淬火后才能使用。
淬透性好坏直接影响淬火后产品质量3-3 调质钢中常用哪些合金元素？这些合金元素各起什么作用？Mn ff淬透性，但f过热倾向，f回脆倾向；Cr：f f淬透性，f回稳性，但f回脆倾向；Ni: f基体韧度，Ni-Cr复合ff淬透性，f回脆；Mo f淬透性，f回稳性，细晶，回脆倾向；V:有效细晶，（f淬透性）过热敏感性。
3-4 机械制造结构钢和工程结构钢对使用性能和工艺性能上的要求有什么不同？工程结构钢：1、足够的强度与韧度（特别是低温韧度）；2、良好的焊接性和成型工艺性；3、良好的耐腐蚀性；4、低的成本机械制造结构钢：1 具有良好的力学性能不同零件，对钢强、塑、韧、疲劳、耐磨性等有不同要求2 具有良好冷热加工工艺性如锻造、冲压、热处理、车、铣、刨、磨等3-5 低碳马氏体钢在力学性能和工艺性上有哪些优点？在应用上应注意些什么问题？力学性能：抗拉强度（T b , 1150~1500MPa;屈服强度° s , 950~1250 MPa40% ;伸长率S,> 10% ;冲击韧度A》6J。
这些性能指标和中碳合金调质钢性能相当，常规的力学性能甚至优于调质钢。
工艺性能：锻造温度淬火加自回火局限性：工作温度V200C ;强化后难以进行冷加工焊接等工序；只能用于中小件; 淬火时变形大,要求严格的零件慎用.3-6某工厂原来使用45MnNiV生产直径为8mm高强度调质钢筋，要求Rm>1450Mpa,ReL>1200Mpa,A>%处理工艺是（920± 20）C油淬，（470 士10）C回火。
因该钢缺货，库存有25M nSi钢。
金属材料学(第二版)课后答案 主编戴启勋
第一章钢的合金化原理1．名词解释1）合金元素: 特别添加到钢中为了保证获得所要求的组织结构从而得到一定的物理、化学或机械性能的化学元素。
(常用M来表示)2）微合金元素: 有些合金元素如V，Nb，Ti, Zr和B等，当其含量只在0.1%左右（如B 0.001%，V 0.2 %）时，会显着地影响钢的组织与性能，将这种化学元素称为微合金元素。
3）奥氏体形成元素:在γ-Fe中有较大的溶解度,且能稳定γ相；如Mn, Ni, Co, C, N, Cu；4）铁素体形成元素: 在α-Fe中有较大的溶解度，且能稳定α相。
如：V，Nb, Ti 等。
5）原位析出: 元素向渗碳体富集，当其浓度超过在合金渗碳体中的溶解度时, 合金渗碳体就在原位转变成特殊碳化物如Cr钢中的Cr：ε-FexC→Fe3C→（Fe, Cr）3C→（Cr, Fe）7C3→（Cr, Fe）23C66）离位析出: 在回火过程中直接从α相中析出特殊碳化物，同时伴随着渗碳体的溶解，可使HRC和强度提高（二次硬化效应）。
如V，Nb, Ti等都属于此类型。
2．合金元素V、Cr、W、Mo、Mn、Co、Ni、Cu、Ti、Al中哪些是铁素体形成元素？哪些是奥氏体形成元素？哪些能在a-Fe中形成无限固溶体？哪些能在g-Fe 中形成无限固溶体？答：铁素体形成元素：V、Cr、W、Mo、Ti、Al；奥氏体形成元素：Mn、Co、Ni、Cu能在a-Fe中形成无限固溶体：V、Cr；能在g-Fe 中形成无限固溶体：Mn、Co、Ni3．简述合金元素对扩大或缩小γ相区的影响，并说明利用此原理在生产中有何意义？答：（1）扩大γ相区：使A3降低，A4升高一般为奥氏体形成元素分为两类：a.开启γ相区：Mn, Ni, Co 与γ-Fe无限互溶.b.扩大γ相区：有C，N，Cu等。
如Fe-C相图，形成的扩大的γ相区，构成了钢的热处理的基础。
（2）缩小γ相区：使A3升高，A4降低。
一般为铁素体形成元素分为两类:a.封闭γ相区：使相图中γ区缩小到一个很小的面积形成γ圈,其结果使δ相区与α相区连成一片。
金属材料学第二版戴起勋第一章课后题标准答案
第一章1.为什么说钢中的S、P杂质元素在一般情况下总是有害的？答:Ｓ、P会导致钢的热脆和冷脆,并且容易在晶界偏聚，导致合金钢的第二类高温回火脆性,高温蠕变时的晶界脆断。
S能形成FeS，其熔点为98９℃,钢件在大于１000℃的热加工温度时ＦeS会熔化，所以易产生热脆；P能形成Fe3Ｐ,性质硬而脆,在冷加工时产生应力集中,易产生裂纹而形成冷脆。
２.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？答：简单点阵结构和复杂点阵结构简单点阵结构的特点：硬度较高、熔点较高、稳定性较好;复杂点阵结构的特点:硬度较低、熔点较低、稳定性较差。
3.简述合金钢中碳化物形成规律。
答：①当rＣ／r M>0.59时，形成复杂点阵结构；当ｒＣ/r M<0．59时,形成简单点阵结构;②相似者相溶:完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般Ｋ都能溶解其它元素，形成复合碳化物。
③ＮM／N C比值决定了碳化物类型④碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难;⑤强碳化物形成元素优先与碳结合形成碳化物。
4．合金元素对Fe-C相图的S、E点有什么影响?这种影响意味着什么？答：A形成元素均使S、Ｅ点向＿____移动，F形成元素使S、E点向＿___＿移动。
Ｓ点左移意味着_____减小,E点左移意味着出现______＿降低。
(左下方；左上方）（共析碳量；莱氏体的C量）5.试述钢在退火态、淬火态及淬火-回火态下,不同合金元素的分布状况。
答：退火态:非碳化物形成元素绝大多数固溶于基体中，而碳化物形成元素视C和本身量多少而定。
优先形成碳化物，余量溶入基体。
淬火态:合金元素的分布与淬火工艺有关。
溶入A体的因素淬火后存在于M、B中或残余A 中,未溶者仍在K中。
回火态：低温回火，置换式合金元素基本上不发生重新分布;>40０℃，Me开始重新分布。
非K形成元素仍在基体中，K形成元素逐步进入析出的Ｋ中，其程度取决于回火温度和时间。
金属材料学戴起勋版最全答案-金属材料学戴起勋第三版课后答案
第一章1.为什么说钢中的S、P杂质元素在一般情况下总是有害的？答：S、P会导致钢的热脆和冷脆，并且容易在晶界偏聚，导致合金钢的第二类高温回火脆性，高温蠕变时的晶界脆断。
S能形成FeS，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS会熔化，所以易产生热脆；P能形成Fe3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。
2.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？答：简单点阵结构和复杂点阵结构简单点阵结构的特点：硬度较高、熔点较高、稳定性较好；复杂点阵结构的特点：硬度较低、熔点较低、稳定性较差。
3.简述合金钢中碳化物形成规律。
答：①当r C/r M>0.59时，形成复杂点阵结构；当r C/r M<0.59时，形成简单点阵结构；②相似者相溶：完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般K都能溶解其它元素，形成复合碳化物。
③N M/N C比值决定了碳化物类型④碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难；⑤强碳化物形成元素优先与碳结合形成碳化物。
4.合金元素对Fe-C相图的S、E点有什么影响？这种影响意味着什么？答：A形成元素均使S、E点向_____移动，F形成元素使S、E点向_____移动。
S点左移意味着_____减小，E点左移意味着出现_______降低。
（左下方；左上方）（共析碳量；莱氏体的C量）5.试述钢在退火态、淬火态及淬火-回火态下，不同合金元素的分布状况。
答：退火态：非碳化物形成元素绝大多数固溶于基体中，而碳化物形成元素视C和本身量多少而定。
优先形成碳化物，余量溶入基体。
淬火态：合金元素的分布与淬火工艺有关。
溶入A体的因素淬火后存在于M、B中或残余A 中，未溶者仍在K中。
回火态：低温回火，置换式合金元素基本上不发生重新分布；>400℃，Me开始重新分布。
非K形成元素仍在基体中，K形成元素逐步进入析出的K中，其程度取决于回火温度和时间。
金属材料学课后答案主编戴启勋
第一章钢的合金化原理1．名词解释1）合金元素: 特别添加到钢中为了保证获得所要求的组织结构从而得到一定的物理、化学或机械性能的化学元素。
(常用M来表示)2）微合金元素: 有些合金元素如V，Nb，Ti, Zr和B等，当其含量只在%左右（如B %，V %）时，会显著地影响钢的组织与性能，将这种化学元素称为微合金元素。
3）奥氏体形成元素:在γ-Fe中有较大的溶解度,且能稳定γ相；如 Mn, Ni, Co, C, N, Cu；4）铁素体形成元素: 在α-Fe中有较大的溶解度，且能稳定α相。
如：V，Nb, Ti 等。
5）原位析出: 元素向渗碳体富集，当其浓度超过在合金渗碳体中的溶解度时, 合金渗碳体就在原位转变成特殊碳化物如Cr钢中的Cr：ε-FexC→Fe3C→（Fe, Cr）3C→（Cr, Fe）7C3→（Cr, Fe）23C66）离位析出: 在回火过程中直接从α相中析出特殊碳化物，同时伴随着渗碳体的溶解，可使HRC 和强度提高（二次硬化效应）。
如 V，Nb, Ti等都属于此类型。
2．合金元素V、Cr、W、Mo、Mn、Co、Ni、Cu、Ti、Al中哪些是铁素体形成元素？哪些是奥氏体形成元素？哪些能在a-Fe中形成无限固溶体？哪些能在g-Fe 中形成无限固溶体？答：铁素体形成元素：V、Cr、W、Mo、Ti、Al；奥氏体形成元素：Mn、Co、Ni、Cu能在a-Fe中形成无限固溶体：V、Cr；能在g-Fe 中形成无限固溶体：Mn、Co、Ni3．简述合金元素对扩大或缩小γ相区的影响，并说明利用此原理在生产中有何意义？答：（1）扩大γ相区：使A3降低，A4升高一般为奥氏体形成元素分为两类：a.开启γ相区：Mn, Ni, Co 与γ-Fe无限互溶.b.扩大γ相区：有C，N，Cu等。
如Fe-C相图，形成的扩大的γ相区，构成了钢的热处理的基础。
（2）缩小γ相区：使A3升高，A4降低。
一般为铁素体形成元素分为两类:a.封闭γ相区：使相图中γ区缩小到一个很小的面积形成γ圈,其结果使δ相区与α相区连成一片。
金属材料学第二版戴起勋第二章课后题答案汇编
学习-----好资料第二章工程结构钢1.叙述构件用钢一般的服役条件、加工特点和性能要求。
答：服役条件：①工程结构件长期受静载；②互相无相对运动受大气(海水)的侵蚀；③有些构件受疲劳冲击；④一般在-50〜100C范围内使用；加工特点：焊接是构成金属结构的常用方法；一般都要经过如剪切、冲孔、热弯、深冲等成型工艺。
性能要求：①足够的强度与韧度(特别是低温韧度);②良好的焊接性和成型工艺性；③良好的耐腐蚀性；2.低碳钢中淬火时效和应变时效的机理是什么？对构件有何危害？答：构件用钢加热到Ac1以上淬火或塑性变形后，在放置过程中，强度、硬度上升，塑性、韧性下降，韧脆转变温度上升，这种现象分别称为淬火时效和应变时效。
产生的原因:C N等间隙原子偏聚或内吸附于位错等晶体缺陷处。
提高硬度、降低塑性和韧度。
危害：在生产中的弯角、卷边、冲孔、剪裁等过程中产生局部塑形变形的工艺操作，由于应变时效会使局部地区的断裂抗力降低，增加构件脆断的危险性。
应变时效还给冷变形工艺造成困难，往往因为裁剪边出现裂缝而报废。
3.为什么普低钢中基本上都含有不大于 2.0%w(Mn)?答：加入Mn有固溶强化作用，每1%Mn能够使屈服强度增加33MPa。
但是由于Mn能降低A3温度，使奥氏体在更低的温度下转变为铁素体而有轻微细化铁素体晶粒的作用。
Mn的含量过多时，可大为降低塑韧性，所以Mn控制在＜2.0%。
4.为什么贝氏体型普低钢多采用0.5%w(Mo)和微量B作为基本合金化元素？答：钢中的主要合金元素是保证在较宽的冷却速度范围内获得以贝氏体为主的组织。
当Mo大于0.3%时，能显著推迟珠光体的转变，而微量的B在奥氏体晶界上有偏析作用，可有效推迟铁素体的转变，并且对贝氏体转变推迟较少。
因此Mo、B是贝氏体钢中必不可少的元素。
学习-----好资料5.什么是微合金化钢？微合金化元素的主要作用是什么？答：微合金化钢是指化学成分规范上明确列入需加入一种或几种碳氮化物形成元素的钢中。
金属材料学第二版戴起勋第二章课后题答案精编WORD版
金属材料学第二版戴起勋第二章课后题答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】第二章工程结构钢1.叙述构件用钢一般的服役条件、加工特点和性能要求。
答：服役条件：①工程结构件长期受静载；②互相无相对运动受大气（海水）的侵蚀；③有些构件受疲劳冲击；④一般在-50~100℃范围内使用；加工特点：焊接是构成金属结构的常用方法；一般都要经过如剪切、冲孔、热弯、深冲等成型工艺。
性能要求：①足够的强度与韧度（特别是低温韧度）；②良好的焊接性和成型工艺性；③良好的耐腐蚀性；2.低碳钢中淬火时效和应变时效的机理是什么？对构件有何危害？答：构件用钢加热到Ac1以上淬火或塑性变形后，在放置过程中，强度、硬度上升，塑性、韧性下降，韧脆转变温度上升，这种现象分别称为淬火时效和应变时效。
产生的原因：C、N等间隙原子偏聚或内吸附于位错等晶体缺陷处。
提高硬度、降低塑性和韧度。
危害：在生产中的弯角、卷边、冲孔、剪裁等过程中产生局部塑形变形的工艺操作，由于应变时效会使局部地区的断裂抗力降低，增加构件脆断的危险性。
应变时效还给冷变形工艺造成困难，往往因为裁剪边出现裂缝而报废。
3.为什么普低钢中基本上都含有不大于2.0%w(Mn)？答：加入Mn有固溶强化作用，每1%Mn能够使屈服强度增加33MPa。
但是由于Mn能降低A3温度，使奥氏体在更低的温度下转变为铁素体而有轻微细化铁素体晶粒的作用。
Mn的含量过多时，可大为降低塑韧性，所以Mn控制在<2.0%。
4.为什么贝氏体型普低钢多采用0.5%w(Mo)和微量B作为基本合金化元素？答：钢中的主要合金元素是保证在较宽的冷却速度范围内获得以贝氏体为主的组织。
当Mo大于0.3%时，能显着推迟珠光体的转变，而微量的B在奥氏体晶界上有偏析作用，可有效推迟铁素体的转变，并且对贝氏体转变推迟较少。
因此Mo、B是贝氏体钢中必不可少的元素。
金属材料学复习笔记
COPYRIGT of Wilfredo,SCU,2013/5/27《工程材料学》复习笔记基于化学工业出版社《金属材料学》第二版，戴起勋主编2013.05.27《工程材料学》复习笔记基于化学工业出版社《金属材料学》第二版，戴起勋主编第一章钢的合金化原理小结一、合金元素和铁的作用Q：合金元素分类：按与碳的亲和力大小，合金元素可分为：非碳化物形成元素：Ni，Co，Cu，Si，Al，N，B等碳化物形成元素：Ti，Zr，Nb，V，W，Mo，Cr等此外，还有稀土元素：Re1、钢中的元素（1）、杂质元素：A、常存元素：Mn、Si、Al；S、P；（S、P一般被认为有害的原因？）B、隐存元素：O、H、NC、Cu、Sn、Pb、Ni、Cr（2）、合金元素：Si、Mn、Cr、Ni、W、Mo、V、Ti、Nb、Al、Cu、B等微合金钢：凡是在基体化学成分中添加了微量（不大于0.20％）的合金元素（钛、铌、钒），从而使其中一种或几种性能具有明显变化的钢，都可称为微合金钢。
2、铁基二元相图（1）、扩大γ区的元素：即奥氏体形成元素。
指在γ-Fe中有较大的溶解度，并能扩大γ相存在的温度范围，使A3下降、A4上升。
如Mn，Ni，Co；C，N，Cu等。
扩大奥氏体区的直接结果是使共析温度下降；而缩小奥氏体区则使共析温度升高。
因此，具有共析组织的合金钢碳含量小于0.77％，同样，出现共晶组织的最低含碳量也小于2.11％。
（2）、封闭γ区的元素，扩大α区的元素：即铁素体形成元素：指在α—Fe中有较大溶解度，并使γ-Fe不稳定的元素。
它们能缩小γ相区，而扩大α相存在的温度范围，使A3上升、A4下降。
如Cr、V;Mo、W、Ti;Nb(3)、缩小γ区的元素：B、Nb、Zr等。
3、合金元素对S、E点的影响：凡是扩大γ区的元素均使得S、E向左下方移动凡是封闭γ区的元素均使得S、E向左上方移动S左移，意味着共析C量的减少E左移，意味着出现莱氏体的碳含量减少二、合金中的相组成1、置换固溶体决定组员在置换固溶体中溶解度的溶解条件：溶剂和溶质的点阵结构；原子的尺寸因素；电子结构。
