沈阳医院手术室洁净空调系统方案
卫生手术室净化空调工程施工方案及施工方法

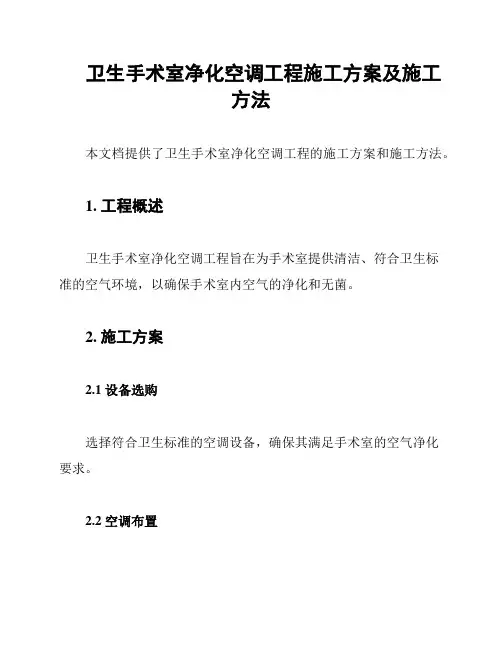

卫生手术室净化空调工程施工方案及施工方法本文档提供了卫生手术室净化空调工程的施工方案和施工方法。
1. 工程概述卫生手术室净化空调工程旨在为手术室提供清洁、符合卫生标准的空气环境，以确保手术室内空气的净化和无菌。
2. 施工方案2.1 设备选购选择符合卫生标准的空调设备，确保其满足手术室的空气净化要求。
2.2 空调布置根据手术室的布局和大小，合理布置空调设备，确保其优化空气循环和流通。
2.3 过滤系统安装高效过滤器，过滤灰尘、微粒和细菌等有害物质，确保手术室内的空气清洁。
2.4 温度和湿度控制设置适宜的温度和湿度控制参数，保持手术室内的温湿度在合理范围内。
2.5 杀菌消毒采用杀菌消毒设备或方法对空调及其周围区域进行定期清洁和消毒，确保手术室内的空气无菌。
3. 施工方法3.1 施工准备制定详细的施工计划，包括材料准备、设备安装等，确保施工顺利进行。
3.2 设备安装按照设备的安装要求，进行设备安装和连接。
3.3 管道布置合理布置空调管道，确保空气流通畅通，减少阻力。
3.4 过滤器安装根据过滤器的规格和要求，进行过滤器的安装。
3.5 控制系统调试调试空调的控制系统，确保其正常运行和准确控制空气温湿度。
3.6 清洁与消毒在施工完成后，进行空调设备的清洁和消毒，确保其无菌。
4. 安全措施在整个施工过程中，必须遵守相关安全规范和操作规程，确保施工人员和手术室的安全。
以上是本文档提供的卫生手术室净化空调工程施工方案及施工方法概述，具体的施工细节和安全措施应根据实际情况进行进一步制定和执行。
洁净手术室空调系统的特点、设计及安装
洁净手术室空调系统的特点、设计及安装摘要现代医院的发展，对室内环境的要求越来越高，医院的洁净手术部尤其突出，由此导致洁净手术部的空调系统的能耗水涨船高。
文章就空调系统的优化以及为之服务的自动控制系统，做出了新的改进设计。
关键词手术部新风系统净化空调系统自动监控系统一、净化空调系统设计（一）集中新风机组的过滤系统按照《医院洁净手术部建筑技术规范》（以下简称《规范》）规定，医院洁净手术部新风系统可采用集中系统，而集中新风机组送新风已是现如今各医院洁净手术部处理新风的首选方案。
空气过滤方面一般在净化空调系统中至少设置三级，第一级应设置在新风口或紧靠新风口处，第二级应设置在系统的正压段，第三级应设置在系统的末端或紧靠末端的静压箱附近。
现如今国内比较常见的做法是集中新风机组内设置粗效、中效、亚高效三级过滤，而循环机组设置粗效、中效，末端高效三级过滤，确保净化要求。
（二）湿度优先和干盘管控制原理对于洁净空调系统来说，温湿度的处理是保证系统恒温恒湿的关键，尤其在我国的东南地区，夏季天气闷湿高热，空调室内的高湿度往往发生在非设计工况，这是由于非设计工况时室内的显热负荷降低，而潜热负荷变化不大，导致室内的热湿比减少，降低了系统的除湿能力。
依据《规范》要求，手术部空调系统模式是由集中新风处理机组与手术室循环机组所组成，由于新风集中处理，强调了手术室合适的温湿度控制，这样一是提出了湿度有限控制的理念，即将相对湿度控制在50%左右使微生物处于最不利环境，或者说实现无菌环境关键之一就是湿度控制。
二是提出了“余湿是污染物”的理念，新风的任务是消除室外的污染，即余湿与其他污染物。
其他污染物可通过在新风机组内设置初中亚高效过滤器来解决，而余湿的处理可通过技术手段来对付。
在夏季工况，可加大新风机组的制冷量，将新风通过新风机组内多排表冷盘管集中降温除湿处理，尽可能的将新风所含的绝对湿度降到最低，确保处理过的新风的送风焓值不大于手术室内设定值。
手术室洁净空调通风系统施工工法
手术室洁净空调通风系统施工工法一、前言手术室洁净空调通风系统施工工法是指在医院手术室中进行空调通风系统安装和施工的具体工艺和方法，旨在为手术室提供洁净、舒适和安全的工作环境，保障手术室内医疗操作的顺利进行。
二、工法特点1. 高洁净度：通过采用高效过滤器和洁净设计，使得手术室的洁净度符合制药行业的GMP要求，保证手术室内的微尘、微生物和异味等污染物含量达到标准。
2. 卓越通风效果：采用精确的气流设计和强大的送风系统，确保手术室内气流的均匀流动和充分混合，提供良好的通风效果，有效控制手术室内感染风险。
3. 智能控制系统：采用先进的智能控制系统，能够实时监测和调节手术室内的温度、湿度、气流速度等参数，保证手术室内的环境稳定。
4. 安全可靠：采用可靠的电气控制系统和灾害监测系统，提供安全稳定的电力供应和火灾、烟雾等灾害的即时报警，确保手术室内安全。
三、适应范围本工法适用于各类医院手术室的洁净空调通风系统的施工，包括心脏外科、神经外科、整形外科等高要求的手术室。
四、工艺原理该工法的施工基于以下原理：1. 根据手术室的洁净度要求，结合手术室的使用特点，进行合理的设计和选材。
2. 采用预制模块化的构件和管道，提高施工效率。
3. 建立可靠的通风系统，通过送风、排风和再循环的方式，保持手术室内的洁净和温湿度。
4. 采用智能控制系统，实现对环境参数的精确控制和自动化调节。
五、施工工艺1. 前期准备：对手术室进行勘测，制定施工方案和施工计划，准备施工所需材料和设备。
2. 空调通风系统布局设计：根据手术室的空间布局和操作需求，进行空调通风系统的设计，确定各个设备的放置位置。
3. 管道施工：按照设计要求进行管道敷设、连接和固定，采用预制模块化的方式，提高施工效率。
4. 设备安装：安装空调机组、风机、过滤器等设备，进行电气连接和调试。
5. 安装控制系统：安装智能控制系统，进行有线或无线网络连接，实现对手术室环境参数的监控和调节。
双碳”背景下的医院洁净手术部空调系统节能方案-制冷PPT资料
月份
月 1 2 3 4 5 6 7 8 9 10 11 12
总时长
h 744 672 744 720 744 720 744 744 720 744 720 744
月机组开 启率
机组运行 时间
平再均热节量省电每月省电量总节省电量
%
h
kW
kWH
kWH
0%
0
0
0%
0
0
50%
372
1860
60%
432
2160
市场能效水平提升30%以上。绿色高效制冷产品市场占 有率提高20%，实现年节电约1000亿kWh；到2030年， 大型公共建筑制冷能效提升30%，制冷总体能效提升 25%以上，……，实现年节电4000亿kWh左右……
“碳达峰”不“碳中和”-节能
我国二氧化碳排放力争2030年前 达到峰值，力争2060年前实现碳中和。要抓紧制定
70%
520.8
2604
80%
576
80%
595.2
5
2880 2976
22008
80%
595.2
2976
70%
504
2520
60%
446.4
2232
50%
360
1800
0%
0
0
电费 元/度
0.8
年节约费用 元/年
17606
全新风变频冷凝热回收系统
• 18
方案二：“云”变频冷凝热回收节能方案
五大特点
推荐方案1-湿度优先控制系统
1. 水+氟系统——冷冻水+云变频冷凝热回收深度除湿节能系统
适应场所：大型医院手术部、ICU等净化匙域
洁净层流手术室空调系统设计计算方案

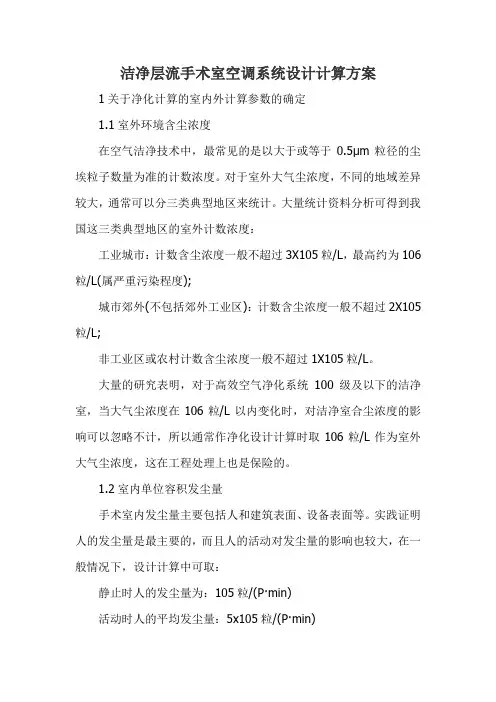

洁净层流手术室空调系统设计计算方案1关于净化计算的室内外计算参数的确定1.1室外环境含尘浓度在空气洁净技术中，最常见的是以大于或等于0.5μm粒径的尘埃粒子数量为准的计数浓度。
对于室外大气尘浓度，不同的地域差异较大，通常可以分三类典型地区来统计。
大量统计资料分析可得到我国这三类典型地区的室外计数浓度：工业城市：计数含尘浓度一般不超过3X105粒/L，最高约为106粒/L(属严重污染程度);城市郊外(不包括郊外工业区)：计数含尘浓度一般不超过2X105粒/L;非工业区或农村计数含尘浓度一般不超过1X105粒/L。
大量的研究表明，对于高效空气净化系统100级及以下的洁净室，当大气尘浓度在106粒/L以内变化时，对洁净室合尘浓度的影响可以忽略不计，所以通常作净化设计计算时取106粒/L作为室外大气尘浓度，这在工程处理上也是保险的。
1.2室内单位容积发尘量手术室内发尘量主要包括人和建筑表面、设备表面等。
实践证明人的发尘量是最主要的，而且人的活动对发尘量的影响也较大，在一般情况下，设计计算中可取：静止时人的发尘量为：105粒/(P·min)活动时人的平均发尘量：5x105粒/(P·min)地面表面发尘量：1.25x104粒/9min·m2)2洁净手术室布置目前国内洁净手术室的净化等级一般为100、1000、10000、100000级四个等级。
少数超过100级的和低于100000级的。
洁净手术室按室内洁净度的要求可布置为单向流洁净室、准单向流洁净室和乱流洁净室，分述如下。
2.1单向流洁净手术室对于100级及100级以上的高洁净度手术室一般采用单向流洁净室。
单向流洁净手术室一般布置为全顶棚送风，两侧回风，用两侧回风替代传统单向流洁净室的格栅地板回风。
这样改善了人们视觉上不适之感，地板由格栅改为实体地板对手术室使用上也方便了许多。
近几年来国内做了大量的研究工作，第一次从理论、实验以及实际应用方面比较全面地对两侧回风的方式给予了评价，得出了在6m室宽以内可以实现单向流，达到100级洁净度的结论。
医院手术室净化系统方案

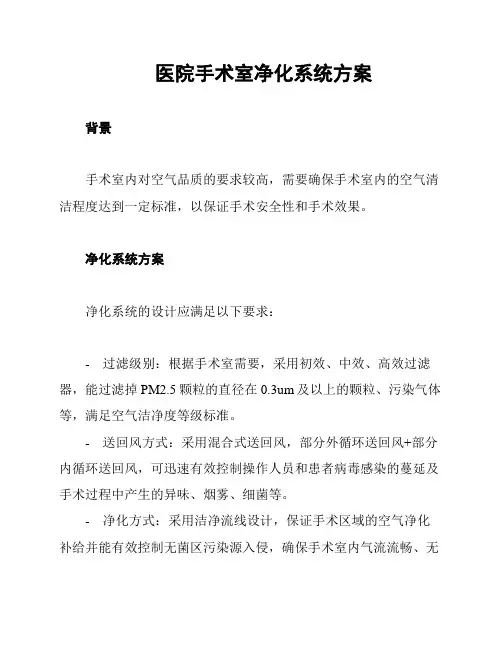

医院手术室净化系统方案
背景
手术室内对空气品质的要求较高，需要确保手术室内的空气清洁程度达到一定标准，以保证手术安全性和手术效果。
净化系统方案
净化系统的设计应满足以下要求：
-过滤级别：根据手术室需要，采用初效、中效、高效过滤器，能过滤掉PM2.5颗粒的直径在0.3um及以上的颗粒、污染气体等，满足空气洁净度等级标准。
-送回风方式：采用混合式送回风，部分外循环送回风+部分内循环送回风，可迅速有效控制操作人员和患者病毒感染的蔓延及手术过程中产生的异味、烟雾、细菌等。
-净化方式：采用洁净流线设计，保证手术区域的空气净化补给并能有效控制无菌区污染源入侵，确保手术室内气流流畅、无
死角、无污染，减少交叉感染的风险，保证患者手术后感染率的降低。
为确保净化系统的运行效果，需进行净化系统管道、风口、冷却热交换器等的定期清洗消毒工作，确保其运行效果。
结论
针对手术室的特殊需求，本文提出净化系统方案, 通过过滤级别、送回风方式和净化方式，实现了手术室空气质量的全面净化和灵活控制。
同时，我们需要注重净化系统的维护和保养，以确保其有效运行，满足手术区域的净化需求。
洁净手术室设计方案和对策和对策与节能分析
一、干净手术室净化空调处理的典型方案与节能〔一〕、干净手术室空调负荷的特点1、干净手术室的外部空调负荷主要是来空调新风的处理负荷以及风机温升；干净手术室的内部空调负荷主要有人员〔医护人员及患者〕的散热散湿，医疗用设备、仪器仪表的产热以及照明灯具的热负荷。
2、围护构造的传热、传湿因干净手术室一般没有外墙和外窗而且围护构造的热工性能又非常好，因此围护构造的热湿负荷很小，可忽略不计。
3、干净手术室空调负荷的热湿比拟小大约为9000~9500kj/kg〔1900~2500大卡/kg〕。
〔二〕、干净手术室空调负荷计算的假定条件1、假定Ⅰ级干净手术室的面积为45m2，Ⅱ级为35m2，Ⅲ级为30m2，Ⅳ级为25m2；干净手术室的净高为3m。
2、假定干净手术室的室内温度为24±1℃，相对湿度为50%±10%；室外计算参数为上海地区夏季空调干球温度为34℃，夏季空调湿球温度为28.2℃，冬季空调温度为-4℃，冬季相对湿度为78%。
3、假定Ⅰ级干净手术室的新风量为1000m3/h，Ⅱ级、Ⅲ级为800m3/h，Ⅳ级为600m3/h。
4、假定Ⅰ级干净手术室内的人数为10人，Ⅱ级、Ⅲ级为8人，Ⅳ级为6人。
而且人员为轻度劳动，轻度劳动的人员在24℃室温的条件下，每人产生的显热为80W/人；潜热为130W/人，全热为210W/人，产湿量为190g/h·人。
5、假定干净手术室内设备仪表的热负荷ⅠⅡ级干净手术室为1500W，ⅢⅣ级为1100W；照明灯具负荷ⅠⅡ级为500W，ⅢⅣ级为400W。
6、空调循环机组和空调新风机组的风机温升均为1℃，冬季风机温升不考虑。
各级干净手术室内的热湿负荷列于表14。
表14. 干净手术室的热湿负荷表15. 干净手术室的空调送风温差现列举国内目前在干净手术室常用的四种空气处理方案及其空调热湿处理的能耗进展分析比拟，四方案如下：第一方案：新风与循环风混合后再进展空调热湿处理方案，新风不单独进展热湿处理〔即AHU方案〕。
医院手术部洁净空调系统温湿度独立控制方案探讨
医院手术部洁净空调系统温湿度独立控制方案探讨摘要：手术部洁净空调系统采用温湿度独立控制，可以避免空气处理过程中的“冷热抵消”，可以显著降低洁净空调系统的能耗。
采用温湿度独立控制，可以由新风负担手术室内的湿负荷，空调机组仅承担显热负荷，空调机组干工况运行，不会产生冷凝水，减少了霉菌滋生，提高了空调系统的送风质量，对于保证手术室内环境卫生品质是非常有利的。
关键词：温湿度独立控制；深度除湿；溶液除湿；1、空调系统温湿度独立控制的特点随着我国社会经济水平的提高和医疗卫生事业的发展，对于洁净手术室内环境质量也有了越来越高的要求，手术室内的环境品质与房间内的温度、湿度息息相关，温、湿度的精准控制是提高室内环境品质的重要措施。
将室内温度、湿度控制在合理的范围内，为医护人员和患者提供良好的医疗环境是手术室洁净空调系统的主要目的。
根据相关规范要求，手术室内的温度需要控制在21~25℃，相对湿度控制在30%~60%，由于空气处理过程“热湿耦合”的特点，常规的空调系统空气处理过程很难对空气的温度和湿度进行独立控制，很难同时满足手术室内温湿度的要求，尤其在炎热潮湿的夏季，难以精准的控制室内的湿度；为保证室内空气相对湿度一般需要将室内空气处理到很低的温度，若将此时的空气直接送进室内又难以保证室内温度的要求，这时就需要将冷却除湿后的低温空气再加热后再送进室内，但是这个过程存在较大的“冷热抵消”（再热过程），导致空气处理过程能耗极大。
由于空气处理过程存在的“热湿耦合”，导致系统的温湿度控制难以达到很高的精度，当负荷发生变化时手术室内的温湿度（尤其是湿度）很难达到要求，导致室内相对湿度超标，一般只能采取湿度优先的控制方案。
为避免上述常规空调系统存在的“冷热抵消”过程，可采用温湿度独立控制的空调系统，通过将新风处理至低于室内含湿量的“过冷（干）”的状态，由新风负担室内湿负荷和部分显热负荷，空调机组仅负担室内的显热负荷，这样就实现了对室内温度和湿度的独立控制，从而可以更精准灵活的控制室内温湿度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新资料;Word版;可自由编辑案例一、沈阳某医院手术室洁净空调系统设计说明一. 工程概况本工程为某总医院病房楼手术室改造净化工程..净化面积185.2m2;万级和十万级..顶棚相对本层地面高度为3.000m;走廊顶棚相对本层地面高度2.700m;内部梁下相对本层地面高度为3.720m..二. 室外计算参数本工程室外计算参数参照辽宁省沈阳市室外计算参数..季节干球温度湿球温度相对湿度平均风速主导风向夏季31.4℃25.4℃78% 2.9m/s南冬季-22℃——64% 3.4m/s北三. 室内设计参数温度：22-25℃..湿度：45-65%..洁净度：万级和十万级..四. 冷源为3台空调室外机组..设置在离空调机组较近的顶层楼板上..热源为电热;设置在空调机组内..五. 空调系统选择空调系统选用全空气集中式处理方式；新风量的确定原则以空调净化设计规范及军队医院洁净手术部建筑技术规范的规定确定新风量；空气处理系统为吊顶式空调机组;设置位置在走廊吊顶夹层内;空调机组的功能有直接蒸发式表冷段;加湿段;风机段;中效过滤段;风机送风段..新风口为带过滤固定单百叶新风口;在外墙处开口;新风管段设电动保温新风阀..系统回风总管设防火阀;当有火灾发生的时候;防火阀处流通空气温度>70℃时;防火阀的熔断片熔断;电讯号输出;与其连锁的风机停止;空调系统不再运行..七.气流组织为高效送风口上送;带阻尼网回风口侧下回至回风夹墙经回风管回至空调机组..九.材料选择风管道采用镀锌钢板;保温采用铝箔离心玻璃棉板;厚度为30毫米；保护装饰层为铝箔..冷媒管采用紫铜管;保温采用阿姆斯壮保温管;厚度为20毫米..冷凝水管及加湿器给水管采用镀锌钢管;冷凝水管外保温为铝箔离心玻璃棉管壳;厚度为30mm..十.施工说明1.施工程序与施工配合1.1通风工程施工前;施工人员应复核通风工程的设备及其基础尺寸;土建留洞及予埋件的位置及尺寸;密切配合土建施工..1.2风管施工最好在吊顶施工前结束;如有交叉;应注意防止破坏吊顶及风管保温..1.3高效过滤器未安装不得开箱;其安装必须在洁净室内各专业安装工程均告结束;洁净室清洗擦净;并全面清扫吹洗风道系统12小时以后才能进行;工作人员按人员清洁要求进入室内..2.风管标高相对本层地面;以标注为准;单位为米..3.风管壁厚选用：风管和配件的板材连接;采用咬接..咬口缝处采取涂密封胶或其他密封措施..4.风管法兰选用：风管与角钢法兰连接采用翻边铆接;铆接应牢固；法兰螺栓及铆钉的间距应小于或等于100mm..铆钉缝及法兰翻边四角采取涂密封胶或其他密封措施..5.矩形风管弯头宽边尺寸大于等于500毫米时;应设导流片..6.配件6.1法兰垫片：采用聚乙烯胶条;厚4毫米;宽度稍小于法兰;不得突入风管内部;垫片擦洗干净;用粘结剂粘在法兰上;契型接头..6.2风管软连接：空调机进、出口相连处;设置长200～250mm的软接;高效送风支管与高效静压箱连接处接长150～250mm的软接;内面光滑..7.风管及配件安装7.1风管上的可拆卸接口;不得设置在墙体或楼板内..7.2所有水平或垂直的风管;必须设置风管支、吊或托架;其构造形式应保证牢固、可靠..风管支、吊或托架应设置与保温层外部;并在支吊架与风管间镶以垫木;同时;应避免在法兰、测量孔、调节阀等部件处设置支吊架..7.3安装防火阀时;应先对其外观质量及动作的灵活性与可靠性进行检验;确认合格后再行安装；防火阀必须单独配置支吊架..7.4送风干管上配有消声器;安装时应单独配置支吊架..8.空调机组安装：直接吊装即可..9.空气净化系统要求9.1风管及配件：净化系统安装前先用清洗液将内表面洗刷干净;干燥后两端开口处用塑料薄膜和胶带密封;并贮与干净处;在安装前应防止风管被再次污染;风阀及其他通风构件的清洁工作均按此要求进行..9.2高效过滤器风口安装：在吊顶上安装一般采用4点带花篮螺栓吊杆拉紧的方式..吊顶与风口翻边密封;高效过滤器风口连接支管上均装软连接及调节阀..9.3净化系统的风管在保温前做漏光实验;检查方法和评价标准根据洁净厂房施工及验收规范..10.空调系统安装完毕;系统投入使用之前;须进行设备单机试运转及系统联合试运转的测定及调整..11.其他未尽事宜;详见工艺设计及通风与空调工程施工及验收规范GBJ50243-97采暖与卫生工程施工及验收规范GBJ242-82洁净室施工及验收规范JGJ71-90中国人民解放军工程建设行业标准YFB001-1995及相关标准..操作说明1、空调净化系统组成1.1空调净化系统划分辽宁省总医院手术室改造空调净化空气处理系统划分为三个独立空调系统及二个独立工作区..其中K1系统为供第三手术室；K2系统为供第二手术室；K3系统为供第一手术室..所供区域的详细说明详见表一..表一序号系统送风区域1K1第三手术室2K2第二手术室3K3第一手术室4ZJ器械室、走廊该工程的排风划分为 3 个系统..详细说明详见表二..表二1.2各功能区域控制标准:2、空调净化工程制冷加热流程2.1空调净化工程制冷加热流程组成：空调室外机组及室内机;电加热器..2.2空调净化工程制冷流程说明本工程所使用的冷源为沈阳第一冷冻机有限公司;生产的空调室外机组KWJ-15..布置在八层楼顶;工程所使用的冷源有3个：L1、L2、L3;即为空调净化系统所使用的冷源;工程冷源及使用区域详见表三.. 表三2.2.2 L1、L2、L3系统制冷流程说明：L1、L2、L3空调制冷系统流程为：制冷剂R22在室外空调机组内经压缩机压缩后;进入室外空调机组的冷凝器内;通过风机的吹淋而冷却;再通过蒸发器的供液管进入室内;经过膨胀阀的减压后;进入机组的蒸发器..被加热后由回气管回到空调室外机组内..2.3空调净化工程加热流程说明本工程热源采用电加热;电源由甲方提供..电加热器设置在空调机组内..3、空调净化系统设备3.1辽宁省总医院手术室改造净化设备一览表见竣工图..3.2辽宁省总医院手术室改造空调净化设备选用说明：选型依据：空调净化有限公司发放编号2001-040-10中;空净-01-040-02图纸要求而选用..为设计人员根据计算确定的设备运行参数..各种设备配件按该工程施工图纸要求而选用本工程净化空调部分设置三台吊顶式空调机组和四台独立净化机组;均为东宇空调产品..3.3空调机组空调机组根据设计图设计其工作原理..1新回风混合段室外新风补充排风机排出的风量;满足了额定风量;回收系统中经送风段送出的空气..回收风量等于送出风量减掉总排风量..2初效段将风进行初级过滤;应定期检查更换或清洗..3蒸发式表冷段表冷段由热交换器组成..供夏季使用..交换器里流动经空调室外机组处理产生的液体制冷剂;经过与空气交换使空气温度降低..4风机段额定风量3×103m3/h的风机将额定风量向系统中送风..注意：应定期检查皮带是否破损;风机轴应定期加油..5加热段冬季供暖使用;采用电加热..6加湿段为保证空气相对温度达到45～65%而设置..湿源为水通过电极加湿器对机组内空气加湿..7中效段将既将进入洁净区的空气再次过滤..应定期检查清洗、更换..8送风段此段是经过两次过滤的空气流入各房间的出口最终通过高效过滤器吹入房间..框图如下：事项：1开启风机时;送、回风系统管道上的阀门尤其是主阀门必须呈开启状态;否则送风送不出去;机内正压增加造成机组及风管变形；回风回不来;机内负压增加造成机组及风管变形..2开启机组时详细检查机组内是否存有杂物..3空调机组没有降压启动装置;启动时应点动启动..4定期检查空调机组内的初效、中效过滤器..当系统风量不能满足要求时;应及时更换或清洗初效、中效过滤器..如更换后系统风量仍不能满足要求时;应更换高效过滤器;并核定风量..5定期清洗机组内外灰尘..空调机组的操作与维护详见空调机组操作与维护说明..3.4百级洁净层流罩层流罩设置与局部百级区域;技术要求较高;所以要求操作人员必须是经过培训合格人员上岗操作..使用方法：在手术进行前开启;进行自净过程;时间约10～20分钟..打开照明灯;再开启风机方可使用..手术结束后;10分钟后再停风机最后关闭照明灯..并切断供电电源..更详细使用说明请读百级洁净层流罩使用说明书..3.5独立净化机组具有独立的风机及高效过滤器;能进行对单个房间的净化工作..可单独开启..3.6设备开启时间1每个手术室所对应的空调机组的开启时间;是该手术室进行手术前的20～40min；2对于设有层流罩的手术室;层流罩应在手术前10～20min开启；3走廊内独立净化机组;应在任何一手术室有手术进行前30～50 min 开启；4器械室内独立净化机组;应在第二或第三手术室有手术进行前20～40 min开启..4、制冷系统设备配件及材料4.1制冷系统设备选型说明制冷系统设备为空调室外机组..空调室外机组资料详见“竣工资料”..4.2制冷系统配件选用说明制冷系统配件是指除设备外;使系统能够正常运行的过滤;减振;调节等装置;主要有干燥器、电磁阀等均随机配带..4.3制冷系统材料选用说明管道采用紫铜管..供液、回气管保冷采用阿姆斯壮管壳;厚度为20mm;冷凝水管保冷采用铝箔离心玻璃棉管壳;厚度为30mm..5、系统操作规程5.1操作前的检查工作系统操作运行前或上一次的运行过程中;对参与运行的设备进行逐一发现问题;及早解决检修并记录..5.2空调净化系统运行操作规程注：空调净化系统设备均有操作说明书;该部分运行之前;操作人员需详细阅读相关说明书后方可进行操作..5.2.1系统运行操作规程空调净化系统夏季制冷启动程序：手动连锁1吊顶式空调机组无降压启动时;先点动;无异常时;正常启动..2吊顶式空调机组中K1、K2、K3;冷量的调整为自动..注意事项：以下所述为常见问题1空调系统运行后;经常对房间的温湿度进行复检;偏差出现时;注意调节;调节方式按5.3所述..2每年首次使用冷机需提前将冷机机油加热12h 以上..注意：系统运行时;确保防火阀处在开启状态;各种风阀处于调整的状态..注意：夏季制冷停止程序与启动程序相反冬季加热启动程序.. 5.3系统工况调节系统运行时部分参数达不到设计状态时;需进行调节..通常情况系统的风量洁净度及正压已在系统调试时;调节完毕;正常情况下;不会改变;工况调节只限于温度湿度的调节..5.3.1温度的调节设计时通常负荷及运行状态接近的房间设置成一个系统..但个别房间由于室内负荷不同也会出现差别..温度的调节有两种情况;一种是整个系统温度达不到设计要求;另一种是个别房间温度达不到设计要求..当整个系统温度达不到设计要求时：夏季室内温度较高;可将控制表盘上的控制温度调低;系统会自动将送风温度降低达到设计要求..K1、K2、K3系统自动实现..夏季室内温度较低;调节方式同上;不过将表盘上的控制温度调高..K1、K2、K3系统自动实现..冬季室内温度较低..可将控制表盘上的控制温度调高;而使系统自动将送风温度增高;直到达到设计要求..K1、K2、K3系统自动实现..冬季室内温度较高;调节方式同上;不过将表盘上的控制温度调低..K1、K2、K3系统自动实现..5.3.2湿度的调节设计时;每一手术室设置成一个系统;个别房间散湿量较大时;也会出现差别..湿度的调节可能是整个系统湿度达不到设计要求..当整个系统湿度达不到设计要求时：夏季湿度过高;可将表盘上的控制湿度调低;K1、K2、K3系统自动实现..如湿度还降不下来;系统需安装除湿器..夏季湿度较低此种情况较少见可将表盘上的控制湿度调高;系统会自动提高湿度满足设计要求..K1、K2、K3系统自动实现..冬季湿度较低系统自动打开加湿器进口阀门加湿;根据室内湿度情况调节加湿器的加湿量..如加湿器打到最大尚未加湿到设计工况;需增加加湿器..冬季湿度较高此种情况较少见..系统需增加除湿器..6、系统维护规程本工程所选设备均有详细的使用操作维护保养说明书;设备的具体维护规程;详见后附的各设备的说明书..以下为对于整体空调净化系统及制冷加热系统所需注意的维护说明..6.1空调净化系统1空调净化系统需由专人负责操作..负责操作人员必须经过培训方可上岗并详细阅读操作说明及附件文件..2系统运行时;经常检查各种百叶风口;是否出现焊口松动;对开多叶调节阀是否出现紧固螺母松动;并时常紧固此装置;如出现由于螺母松动使对开多叶调节阀的手柄移位;需重新核定该处风量..经常观察防火阀;检测防火阀熔断片是否熔断通常防火阀熔断片熔断后会有报警信号输出;相应系统的风机也会停止;异外情况可通过系统压力突然变化;或阀体附近的气流受阻产生的振动的声音判断..如出现异常情况;请立即停机检修..3空调净化系统设备有运动部件时;需经常对其运转部件进行观察;如空调机组内的风机;排风机等对其皮带轮经常观察是否松动;对其轴承观察是否需加油;各种设备的维护详见设备使用说明书中维护部分..4空调净化系统压力变化主要由于运行时间积累使过滤器积尘而导致的阻力变化..因此空调净化系统的过滤器在经过一段时间的运行后;机组内的初效当阻力达到初阻力的2倍时;即阻力达到80pa时;机组内的中效当阻力达到初阻力的2倍数时;即阻力达到200Pa时;需清洗或更换初中效..当更换完初、中效过滤器后;系统风量仍满足不了风量要求时;应更换高效过滤器..注意：更换完高效过滤器后;要重新核定风量..5系统新风入口的阻尼网需经常清洗及更换;并注意是否有塑料或纸屑吸附在入口上;并及时清除..6经常检查系统的电动保温新风阀执行机构;风阀执行器系统等是否工作正常..7经常检查净化房间的回风口处的阻尼层;积尘严重时应清洗或更换..8净化房间的温度;湿度及洁净度按需要监测;不在设定范围;有较小波动时;可通过调节冷热源部分实现;如出现较大变化或较大区域内的变化;必须分析原因或与技术人员联系后;找出问题;方可进行调节;调节后需重新测定..9回风口设有阻尼;时间长久应更换阻尼层..另外室内回口尺寸不可随意改动;更不应该在回风口处放置杂物;以免影响回风量及气流分布..6.2制冷加热系统维护规程1经常检查净化机组蒸发式表冷器;加湿器进口的阀门的执行机构是否正常..2经常检查各种水管、制冷管道及配件工作是否正常;有无漏水冒汽现象;及时发现;及时修补排除..3当制冷系统重新使用时;要将系统清洗干净..4经常检查空调室外机的运转情况;发现问题及时处理..5经常检查机组内的电加热器;发现问题及时处理..7附录7.1 附图目录7.1.1空调系统送风管道示意图图一7.1.2空调系统回、排风管道示意图图二图纸编号：阶段：日期：年月日。
