毕业设计--高层建筑消火栓系统及自动喷水灭火系统设计
高层建筑消防自动喷淋灭火系统设计及施工论文
高层建筑消防自动喷淋灭火系统设计及施工探讨摘要：随着我国经济建设发展越来越快，城市工业化、现代化节奏也不断加快，各种高层建筑、超高层建筑相继涌现，并呈现出向大型化、功能化、综合化方向发展的趋势。
自动喷淋灭火系统作为高层建筑工程综合布局的核心内容，必须严格按照国家和部门相关规范和标准，充分引入和应用新技术、新工艺，结合实际进行灵活的设计，高标准的施工和施行常态化的维护，切实抓好自动喷淋灭火系统的设计、施工和维护等各个环节。
关键词：高层建筑；喷淋系统；施工技术中图分类号：tu97文献标识码： a 文章编号：一、引言20世纪80年代以来，我国高层建筑建设逐步驶入快车道。
统计数据表明，全国的高层建筑总数已达16.2万栋，其中超高层建筑已达2453 幢，广东、江苏、上海、辽宁等省市已逾万余栋。
上海环球金融中心高达492米，是全国已建成建筑中最高的。
根据《高层民用建筑设计防火规范》超过100 米以上属于超高层建筑。
高层建筑一度成为城市化、商业化发展程度的风向标。
同时，高层建筑火灾也是世界性的消防难题。
1980年，共20层2000个床位的美国拉斯维加斯市米高梅大饭店发生火灾，造成了超过1亿美元的火灾损失。
火灾的原因是喷淋系统设计不合理，喷头数量不足，导致火灾迅速蔓延扩大。
据不完全统计，2000年以来，全国高层建筑火灾已逾10万余起，其中居民住宅火灾高达六成以上，给人民群众的生命和财产造成了巨大的损失。
事实上，能否在第一时间内有效地疏散被困人员、物资并迅速控制火势的进一步蔓延、扩大，往往取决于是否配备了完善的消防报警、灭火系统。
自动喷水灭火系统自问世以来，历经百年发展和改进，灭火的成功率已高达95%以上。
自动喷水灭火系统具有自动跟踪火势、迅速投入灭火等多方面的优势，是高层建筑必备的消防设施。
本文仅就高层建筑自动喷水灭火系统设计环节、施工环节中的重点和难点问题加以阐述，并针对问题提出了一些可行性意见和建议。
二、高层建筑自动喷淋灭火系统设计过程中应高度重视的几个环节（一）高层建筑自动喷淋灭火系统设计的重点部位首先，高层建筑的中央空气调节系统。
高层建筑自动喷水灭火系统设计_secret
高层建筑自动喷水灭火系统设计1、走道喷头的布置。
在高层建筑中，为了美观往往设有吊顶，隐藏结构梁及各专业管道。
而走道通常是各种管道最为集中的地方，特别是设置集中空调的高层建筑，结构梁、空调风管以及分层布置的给排水、电力管线等使设有吊顶的走道净空降低，若其吊顶形式为闷顶，则其闷顶的净空高度极有可能大于800mm。
而《自喷规范》规定：“净空高度大于800mm的闷顶和技术夹层内有可燃物时，应设置喷头。
”是我们在设计中容易忽视的地方。
由于走道内管道众多，设计中往往会出现直接在自喷配水管上、下接喷头的错误做法。
首先这种接法不符合配水支管允许设置喷头数量（≤8个）的规定，其次走道内的自喷配水管往往管径较大，它缺少接小管径喷头的管件，在安装上也有弊病。
所以，走道内的喷头应该从配水支管上接出为宜，在管线的布置上应与暖通、电力专业密切配合。
2、高层建筑部分层自喷配水管入口应按要求减压。
新《自喷规范》规定：“管道直径应经水力计算确定。
配水管道的布置，应使配水管入口的压力均衡。
轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.4MPa。
”而老《自喷规范》对此并无具体要求。
高层民用建筑火灾危险等级一般为中危险级，自喷水泵是根据最高层最不利喷头工作压力经过计算而选择。
笔者在近几次设计中计算的最不利层配水管入口处所需压力均不大于0.3MPa（最不利喷头工作压力按0.05MPa计），由于自喷水泵的扬程还需考虑建筑高度、水力损失等因素，故必使高层建筑的底部几层配水管入口处压力大于0.4MPa。
因而在设计时，在自喷水泵扬程的确定上不能一味放大了事，应该在自喷平面布置完毕后通过水力计算校核水泵扬程，并在此基础上校核底部几层配水管入口处压力。
3、正确设置自喷末端试水装置，解决末端试水装置排水问题。
《自喷规范》要求“每个报警阀组控制的最不利点喷头处，应设置末端试水装置，……末端试水装置的出水，应采取孔口出流的方式排入排水管道。
”在设计中，我们通常不会忘记末端试水装置中试水阀、压力表的设置，但是往往忽视试水接头的设置，特别是试水接头出水口的口径没有交代。

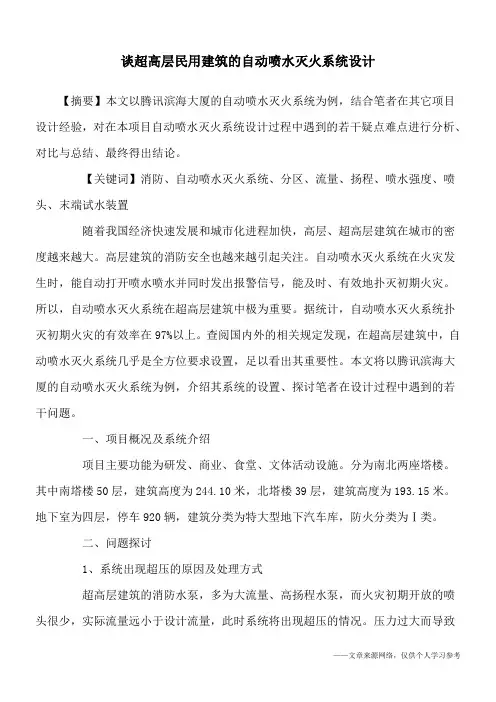

谈超高层民用建筑的自动喷水灭火系统设计
谈超高层民用建筑的自动喷水灭火系统设计【摘要】本文以腾讯滨海大厦的自动喷水灭火系统为例，结合笔者在其它项目设计经验，对在本项目自动喷水灭火系统设计过程中遇到的若干疑点难点进行分析、对比与总结、最终得出结论。
【关键词】消防、自动喷水灭火系统、分区、流量、扬程、喷水强度、喷头、末端试水装置随着我国经济快速发展和城市化进程加快，高层、超高层建筑在城市的密度越来越大。
高层建筑的消防安全也越来越引起关注。
自动喷水灭火系统在火灾发生时，能自动打开喷水喷水并同时发出报警信号，能及时、有效地扑灭初期火灾。
所以，自动喷水灭火系统在超高层建筑中极为重要。
据统计，自动喷水灭火系统扑灭初期火灾的有效率在97%以上。
查阅国内外的相关规定发现，在超高层建筑中，自动喷水灭火系统几乎是全方位要求设置，足以看出其重要性。
本文将以腾讯滨海大厦的自动喷水灭火系统为例，介绍其系统的设置、探讨笔者在设计过程中遇到的若干问题。
一、项目概况及系统介绍项目主要功能为研发、商业、食堂、文体活动设施。
分为南北两座塔楼。
其中南塔楼50层，建筑高度为244.10米，北塔楼39层，建筑高度为193.15米。
地下室为四层，停车920辆，建筑分类为特大型地下汽车库，防火分类为Ⅰ类。
二、问题探讨1、系统出现超压的原因及处理方式超高层建筑的消防水泵，多为大流量、高扬程水泵，而火灾初期开放的喷头很少，实际流量远小于设计流量，此时系统将出现超压的情况。
压力过大而导致闭式喷头出现漏水现象。
故应采取措施防止系统出现严重超压。
首先应从选泵时考虑，应选用恒压泵，避免选用有驼峰或拐点的水泵。
驼峰曲线会出现一个压力，两个流量点的情况，会出现水泵运行的喘振现象。
有拐点的水泵，当超流量时，会突然停泵而不供水。
所选水泵的曲线，还应当满足以下条件：当出流量为设计流量的150%时，其出口压力不应低于设计压力的65%；当流量为零时，其出口压力不应高于设计压力的140%。
其次，应在系统上设置超压泄压装置，以维持系统压力的稳定。
高层建筑设计中自动喷水灭火系统及电气联动控制的分析
高层建筑设计中自动喷水灭火系统及电气联动控制的分析随着建设经济的发展，建设行业的日新月异；本文结合工作实际，着重对自动喷水灭火系统及电气联动控制有关问题进行简单分阐述，提出了设计中应该注意的事项；提出了改进的方法以及一些个人观点供同行参考。
标签：自动喷水；灭火系统；联动控制；设计；干扰与抑制；改进方法1 水泵组合的实现方法《高层民用建筑设计防火规范》第7.4.3条规定：室内消火栓给水系统应与自动喷水灭火系统分开设置，有困难时，可合用消防泵，但在自动喷水灭火系统报警阀前（沿水流方向）必须分开设置。
该条文说明允许合用消防水泵。
《高层民用建筑设计防火规范》不提倡使用，主要基于以下几点考虑：①自动喷水灭火系统和室内消火栓灭火系统两者作用时间不同。
自动喷水灭火系统为1h，室内消火栓灭火系统使用延续时间为3h；②压力的要求不同。
自动喷水灭火系统喷头处工作压力一般为100kpa，最不利点允许降至50kpa。
室内消火栓的工作压力一般在200kpa；③水质要求不同。
自动喷水灭火系统比室内消火栓灭火系统水质要求高；④消火栓用水易影响自动喷水灭火系统用水。
如果要实行消防水泵组合必须克服以上四点中提出的问题。
下面分别介绍水泵组合的实现方法：消防水泵及其局部管道组合的可能性消防给水系统组合分以下两点：第一类是：室内消火栓系统和自动喷水灭火系统各自独立设置，这种设置方式性能可靠，互不干扰，互不影响。
但这两种独立设置的给水系统，投资大，用费高。
因为这两种系统每一种系统必须设一共一备或两工一备泵组合，两条供水管道组合供水。
第二类为：消防水泵使用蓄水池到环状管网之间的管道合用，两个系统采用合为一组一工一备或两工一备的水泵和管道合并方式供水。
这种组合优点多，值得推广应用，本文专一讨论这种组合。
另外一种是给水主管道系统完全合并，由于它的可靠性差，《规范》尚不允许，加之这种组合同第二类比较，使得复杂化，本文排除这种组合方式。
首先对室内消火栓系统和自动喷水灭火系统的动作原理进行比较：从上述两种动作原理进行比较可以看出室内消火栓系统的水泵是通过人手动打开消火栓按纽，直接启动消火栓泵。
消防系统设计毕业论文
消防系统设计毕业论文摘要随着社会经济不断发展，高层建筑不断涌现，但伴随着建筑物高度增加，其火灾危险性也不断增大。
在进行消防设计时，传统的“处方式”消防设计方法过于死板，有时无法保证建筑物的安全，而性能化消防设计方法将开创消防设计的新局面。
论文介绍了设计建筑的工程概况，对所设计的高层写字楼进行了分类和火灾危险等级的划分，并根据实际情况设置火灾报警器。
在水力计算的基础上，主要完成建筑的消火栓灭火系统和自动喷水灭火系统的设计，二者均采用临时高压供水。
设水泵、水箱的消防给水方式。
通过计算，确定消防水泵类型、水泵接合器数量、消防水箱的容量、减压孔板、气压给水设备的设置等内容。
为保证人员在火灾时能够安全逃生还进行了防排烟系统设计。
关键词：性能化消火栓灭火系统自动喷水灭火系统防排烟灭火器ABSTRACTWith the continuous development of social economy, high-rise buildings continue to emerge, but accompanied by an increase in building height, the fire risk is also increasing. During fire design, the traditional "prescriptive" fire safety design approach is too rigid, and sometimes can not guarantee the safety of buildings, and performance-based fire design method will create a new situation in fire safety design.This paper introduces the design of the building project overview on the design of high-rise office buildings were classified and fire danger levels and according to the actual situation of the fire alarm. In the hydraulic calculation, based on the completion of the building's main fire hydrant systems and automatic sprinkler system design, both the use of temporary high water. Let pumps, fire water tank way. By calculation, determine the type of fire pumps, pump adapter number, fire water tank capacity, pressure plate, pressure water supply equipment settings and so on. To ensure the safety of personnel able to escape in case of fire smoke control system also carried out the design.Keywords:Performance-based;Fire Hydrant System;Automatic Sprinkler System;Smoke protect System目录1 绪论 (1)1.1 性能化消防设计的概念 (1)1.2 国内外性能化设计应用概况 (1)1.3 建筑性能化消防设计的优势与不足 (3)1.4 性能化消防设计步骤 (3)2 工程概况 (6)2.1 项目介绍 (6)2.2 火灾危险性 (6)2.3 性能化设计的必要性 (7)2.4 性能化设计目标 (7)3 防火分区防烟分区的划分 (9)3.1 防火等级的划分 (9)3.2 防火分区的划分 (9)3.3 防烟分区的划分 (10)4 火灾自动报警系统 (12)4.1 火灾自动报警系统概述 (12)4.2 火灾自动报警系统的组成 (12)4.2.1 火灾探测器 (13)4.2.2 手动火灾报警按钮 (19)5 方案拟定 (20)5.1 消防给水系统的分类 (20)5.2 消防给水方式 (20)5.3 系统型 (21)6 消火栓系统设计 (22)6.1室外消火栓系统设计 (22)6.1.1 设计依据 (22)6.1.2 室外消火栓的类型 (22)6.1.3 室外消火栓的布置 (23)6.2 室内消火栓系统设计 (25)6.2.1 系统组成及主要设施 (25)6.2.2 设计原则 (27)6.2.3室内消火栓给水系统的给水方式 (28)6.3 室内消火栓系统设计计算 (30)6.3.1 设计计算依据 (30)6.3.2 建筑室内消火栓系统设计计算 (35)7 自动喷水灭火系统 (43)7.1 系统介绍 (43)7.1.1 系统发展概述 (43)7.1.2 设计依据 (44)7.1.3 系统设置场所火灾危险等级 (44)7.1.4 系统设计原则 (44)7.2 系统组成 (46)7.2.1 湿式自动喷水灭火系统 (46)7.2.2 湿式自动喷水灭火系统组成 (46)7.3 湿式自动喷水灭火系统布置 (48)7.3.1 喷头的布置 (49)7.3.2 报警阀组的布置 (50)7.3.3 水流指示器的布置 (50)7.3.4 管道布置 (50)7.4 系统供水 (51)7.5系统水力计算 (52)7.5.1 设计技术参数 (53)7.5.2 管径的选择 (54)7.5.3 水力计算公式 (54)7.5.4 水力计算 (57)8 高层建筑防排烟设计 (64)8.1 高层建筑机械防排烟综述 (64)8.2 高层建筑自然排烟 (65)8.3 高层建筑机械防烟加压系统设计 (65)8.3.1 确定需要加压的空间及系统形式 (66)8.3.2 确定加压送风量 (66)8.3.3 加压送风设备的确定 (72)8.4 高层建筑机械排烟系统设计 (73)8.4.1 机械排烟方式的类型 (73)8.4.2 排烟部位的确定 (73)8.4.3 排烟计算 (74)参考文献 (78)致谢 (80)附件1 历史建筑性能化防火1 绪论1.1 性能化消防设计的概念性能化消防设计是建立在消防安全工程学基础上的一种新的建筑防火设计方法, 它运用消防安全工程学的原理与方法, 根据建筑物的结构、用途和内部可燃物等方面的具体情况, 由设计者根据建筑的各个不同空间条件, 功能条件及其它相关条件,自由选择为达到消防安全目的而应采取的各种防火措施, 并将其有机的组合起来, 构成该建筑物的总体防火安全方案, 然后用自己开发出来的工程方法对建筑的火灾危险性和危害性进行定量的预测和评估, 从而得到最优化的消防设计方案, 为建筑结构提供最合理的防火保护。
高层公寓楼的自动喷水系统和逃生设施设计
根据建筑物的用途和特点，合理布置喷头位置，确保火灾时能
够及时扑灭火灾。
管道系统设计
02
确保管道系统能够快速、有效地输送水源，同时防止管道堵塞
或漏水。
报警系统设计
03
设置自动报警装置，及时发现火情并启动喷水系统。
THANKS
[ 感谢观看 ]
喷水强度与持续时间
评估喷水强度是否足够，以及喷水持续时间是否足够长，以扑灭火 灾。
逃生设施的可靠性评估
逃生通道畅通性
评估逃生通道是否畅通无阻，确 保居民在火灾发生时能够快速撤
离。
逃生门可靠性
评估逃生门是否能正常开启，以 及其防火性能是否符合标准。
逃生设施标识
评估逃生设施标识是否清晰可见 ，以便居民在紧急情况下快速找
对未来设计的建议
智能化升级
随着科技的发展，建议未来高层公寓楼的自动喷 水系统和逃生设施设计进一步融入智能化元素， 如采用智能传感器、远程监控等手段，提高系统 的反应速度和准确性。
材料与设备选型
针对不同地区和建筑特点，选用更适合的消防设 备和材料。例如，对于高层公寓楼，可选用更高 压力的喷头和更耐高温的材料。
培训与宣传
加强对居民的消防安全培训和宣传，提高居民的 自救意识和能力。定期组织消防演习，让居民熟 悉逃生通道和紧急疏散方案。
法规与标准
关注消防安全领域的法规和标准变化，及时调整 和完善高层公寓楼的自动喷水系统和逃生设施设 计，确保符合最新的安全要求。
CHAPTER 06
参考文献
参考文献
喷头布置
01
高层公寓楼的自动喷水 系统和逃生设施设计
汇报人：可编辑
2023-12-31
CONTENTS 目录
浅谈高层建筑自动喷淋灭火系统的设计
浅谈高层建筑自动喷淋灭火系统的设计【摘要】目前，我国各地楼房火灾事故不断，给人民的生命财产造成很大损失，造成灾害的原因之一，就是消防设施的设计存在问题。
自动喷淋灭火系统作为高层建筑灭火系统的核心，必须严格按照国家和部门相关规范和标准，充分引入和应用新技术、新工艺，结合实际进行灵活的设计。
本文将对高层建筑自动喷淋灭火系统的设计作进一步的探讨分析，借此促进我国防火措施的完善。
【关键字】高层建筑，自动喷淋灭火，灭火系统，设计一、引言2011年12月12日17时10分，赣州市信丰县桃江御景小区二栋一28层高楼发生火灾，分布在不同的楼层的49位居民被困。
2012年5月7日，温州市市区人民路的广源大厦发生火灾，造成21人死亡。
近几年，高层建筑火灾事故接连不断的出现在人们的视野之中，这些楼房火灾，给社会带来了不安与动荡，给人民带来了损失与恐慌，因此，加强高层建筑防火、控火、灭火系统的设计、开发与更新，已经成为了当前高层建筑消防不得不解决的问题。
建筑物内的灭火系统根据灭火介质分为：自动水灭火系统、自动气体灭火系统（后者又分为二氧化碳灭火系统、卤代烷灭火系统）。
根据系统构成和灭火过程可分为：室内消火栓灭火系统、室内自动喷淋水系统。
目前工程上采用的自动气体灭火系统主要是指二氧化碳灭火系统和卤代烷（1211、1301）灭火系统。
自动水灭火系统是建筑物内最主要的灭火系统，而其包含的湿式喷淋水灭火系统是当前建筑物中应用得最广泛的，是目前首选的灭火系统。
二、喷淋灭火系统的分类目前消防自动喷淋灭火系统按喷头开闭形式分为闭式自动喷水灭火系统和开式自动喷水灭火系统，前者常用的灭火方式有湿式、干式和预作用自动灭火系统，后者有雨淋喷水、水幕和水喷雾灭火系统。
湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70% 以上采用了湿式自动喷水灭火系统。
浅谈高层建筑自动喷淋灭火系统的设计
浅谈高层建筑自动喷淋灭火系统的设计自动喷淋灭火系统已经被世界上公认为最有效的灭火措施，是应用最为广泛的自动灭火系统，虽然该系统在实际运用中仍存在许多的不足之处，但是它在建筑中还是起到了举足轻重的作用。
本文对该系统在实际运用中出现的问题略加分析，针对这些问题提出了一些解决办法。
标签：高层建筑;自动喷淋灭火系统一、前言自动喷淋灭火系统是建筑消防系统的一个重要组成部分，它具有灭火成功率离、经济适用和较高的安全使用率等优点，成为了高层建筑消防施工的重要安全保障措施。
二、自动喷淋灭火系统概述自动喷淋灭火系统以其集报警、灭火于一体的优越性，以及反应迅速、控制及时、灭火效率高的特性，在消防设计中得到越来越广泛的应用。
尤其是在高层建筑中人员密集、可燃物相对集中，火灾隐患也较多，一旦发生火灾，建筑内人员疏散困难、火灾蔓延迅速、组织救援与实施灭火都相对困难，所以在高层建筑中，消防措施更离不开自动喷水灭火系统。
在高层建筑消防施工中，无论是公司或者是项目管理者，都应当严格把好质量关，做好人员调动和材料以及设备的调试安装等重要关卡。
自动喷淋灭火系统是指在发生火灾时，能够自动打开喷头喷水灭火，并同时能够发出警报的灭火设施。
它根据喷头开闭情况可以分为：闭式自动灭火和开式自动灭火。
我们常用的主要是湿式自动灭火系统，是闭式自动灭火的一种。
1.组成与工作原理：喷头：第一种是闭式喷头，它拥有热敏元件，当温度达到一定时，便开启，适用于一般的湿式灭火系统和比环境温度高约30℃的环境;另一种是开式喷头，主要分为开启式、喷雾式、水幕式。
阀门与报警阀：包括报警阀、水流指示器、控制器件、末端试水装置、管道、水泵接合器。
2.自动喷淋灭火系统的施工工序和方法施工工序：施工准备—人员、设备、材料进场一技术、安全检验—管道支架安装—供水杆、立管的安装—供水杆、立管水压的试验—喷淋各层干管、支管的安装—干管、支管的水压试验—确定标顶高度-喷头支管安装—喷头支管水压试验—土建进行吊顶—喷头安装—系统水压试验—系统调试施工方法：一般采用内外壁热镀锌钢管，DN小于等于100mm时应采用螺纹连接，DN〉100mm时采用法兰连接;喷头与管道支吊架的距离应不小于300mm，吊架与末端的喷头距离应不大于750mm，支吊架应设置在相邻喷头间的管段上;当管道的管径大于或者是等于50mm时，每段管道都应设置一个防晃支架;供水设备、报警阀和喷头、监控阀的安装应严格按照质量要求进行施工;管道水压的试验包括强度和严密性试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 概述 ................................................................................................... 错误!未定义书签。
1.1设计依据.......................................................................................... 错误!未定义书签。
1.1.1 技术规范 ................................................................................. 错误!未定义书签。
1.1.2 法律规范 ................................................................................. 错误!未定义书签。
1.2工程概况........................................................................................... 错误!未定义书签。
2 方案拟定 .............................................................................................. 错误!未定义书签。
2.1消防给水系统的分类....................................................................... 错误!未定义书签。
2.2消防给水方式................................................................................... 错误!未定义书签。
2.3系统选型........................................................................................... 错误!未定义书签。
3 设计计算 .............................................................................................. 错误!未定义书签。
3.1消防水池和消防水箱容积计算....................................................... 错误!未定义书签。
3.1.1 消防水池容积计算 ................................................................. 错误!未定义书签。
3.1.2 消防水箱容积计算 ................................................................. 错误!未定义书签。
3.2室外消火栓给水系统设计计算....................................................... 错误!未定义书签。
3.3室内消火栓系统设计计算............................................................... 错误!未定义书签。
3.3.1 设计计算依据 ......................................................................... 错误!未定义书签。
3.3.2 建筑室内消火栓系统设计计算 ............................................. 错误!未定义书签。
3.4闭式自动喷水灭火系统设计计算................................................... 错误!未定义书签。
3.4.1 喷头的选用与布置 ................................................................. 错误!未定义书签。
3.4.2 系统的竖向分区 ..................................................................... 错误!未定义书签。
3.4.3 水力计算公式 ......................................................................... 错误!未定义书签。
3.4.4 水力计算 ................................................................................. 错误!未定义书签。
结论 ............................................................................................................ 错误!未定义书签。
参考文献 .................................................................................................... 错误!未定义书签。
致谢 ............................................................................................................ 错误!未定义书签。
1 概述本建筑属于一类高层建筑，如表1.1表1.1 建筑分类设计内容包括消火栓系统及自动喷水灭火系统，主要参照以下法律法规。
高层建筑的防火设计，必须遵循“预防为主，防消结合”的消防工作方针，针对高层建筑发生火灾的特点，立足自防自救，采用可靠的防火措施，做到安全适用、技术先进、经济合理。
（高层民用建筑设计防火规范）设计时根据建筑物的特殊情况选择合理、经济的设计方案。
1.1设计依据1.1.1 技术规范1.建筑给水排水设计规范（GB50015—2003）. 北京:中国计划出版社，2003.2.建筑给水排水设计手册（第二版）[M].北京：中国建工出版社，20083.全国民用建筑工程设计技术措施给水排水2003[M].北京：中国建工出版社，20034.中国建筑标准设计研究院.民用建筑工程给水排水施工图设计深度图样.北京：中国建工出版社，20055.给水排水设计手册(1、2、10、11、续1、续4册). 北京:中国计划出版社6.建筑工程设计编制深度实例范本—给水排水[M].北京：中国建工出版社7.樊建军，梅胜.建筑给水排水及消防工程[M]. 北京：中国建工出版社，20058.给水排水国家标准图集(S1~S6) .北京：中国建工出版社9.建筑设计防火规范（GBJl6—87）（GB50016—2006）. 北京:中国计划出版社，2006.10.自动喷水灭火系统设计规范（GB50084—2001）（2005版）. 北京:中国计划出版社，2005.11.高层民用建筑防火设计规范（GB50045—95）（2005版）. 北京:中国计划出版社，2005.12.自动排水灭火系统设计手册.北京：中国建工出版社1.1.2 法律规范《中华人民共和国消防法》，1998年9月1日起施行。
1.2工程概况受某市房地产开发公司的委托委托，设计商检西塔（B、C栋）商住楼，总建筑面积12576.29m2，高度95.5米，为一类高层建筑。
地下1层为汽车库，层高3.8米；地上30层，层高3.0米。
首层为综合商店和设备用房，二层为社区文化中心和内部仓库，3层C栋为住宅，B栋为商场，4～30层为住宅，每套房设两个卫生间，内设淋浴器、台式洗脸盆、坐便，热水家庭热水器供给。
据市政建设和环保部门批准文件决定，该住宅楼的生活给水和消防给水由小区给水泵站供给，进水管从建筑北侧市引入。
污水从大楼的南侧排出，与城市排水管网相连，雨水就近排出。
该市设有城市污水处理厂。
不考虑地震影响。
2 方案拟定2.1消防给水系统的分类高层建筑必须设置独立的消防给水系统，其分类如下所述。
2.1.1 按消防给水的压力的不同，分为高压消防给水系统、临时高压消防给水系统和低压消防给水系统，其中临时高压消防给水系统在目前高层建筑中广泛采用。
当室内消防用水量达到最大时，其水压应满足室内最不利点灭火设施的要求。
2.1.2 按消防给水系统的服务范围大小，可分为区域集中高压（或临时高压）消防给水系统和独立高压（或临时高压）消防给水系统。
区域集中高压（或临时高压）消防给水系统是指数栋建筑共用一套消防供水设施集中供水，该系统便于管理，节省投资；适用于集中建设的高层建筑。
独立高压（或临时高压）消防给水系统为每栋建筑单独设置给水系统，该系统较前者更安全，但管理分散，投资较高；适用于地震区或区域内分散建设的高层建筑。
2.1.3 按消防给水系统灭火的方式不同，可分为消火栓系统和自动喷水灭火系统。
目前，在我国100m以下的高层建筑中，自动喷水灭火系统主要用于消防要求高、火灾危险性大的场所；100m以上的高层建筑由于火灾隐患多，火势蔓延快，人员疏散、火灾扑救难度大，所以除面积小于5m2的卫生间、厕所和不宜用水扑救的部位外，均应设置自动喷水灭火系统。
100m以下的高层建筑，以水为灭火剂的消防系统仍以消火栓给水系统为主，各类高层建筑中均应设置消火栓给水系统。
高层建筑中同时需要设置消火栓给水系统和自动喷水灭火系统时，应优先选用两类系统独立设置方式；若有困难，可合用消防水泵，在自动喷水灭火系统报警阀进水口前将两类系统的管网分开设置。
2.2消防给水方式消防给水有分区、不分区两种给水方式；后者为一栋建筑采用同一消防给水系统供水。
当消火栓给水系统中消火栓栓口静压力超过1MPa、自动喷水灭火系统中管网压力超过1.2MPa时，则需分区供水，否则消防系统压力过高，必然带来以下弊端：火灾时，水枪、喷头出水量过大，高位水箱中的消防储水量很快就会用完，不利于扑救初期火灾。
一般自动喷水灭火系统中报警阀的工作压力为 1.2MPa，而室内使用的水龙带一般工作压力不超过0.80MPa，若最低处消火栓口静压力为0.8MPa时，为满足最不利点消火栓所需压力，消防管道的工作压力已经接近1MPa；若最低处消火栓口压力大于0.8MPa，消防水泵启动时可能造成水龙带损坏使系统失去救火能力。
